1 Tytuł projektu: Nazwa zadania: Inwestor: PROJEKT nr POIS /09 pn. "Modernizacja i rozbudowa systemu wodno-kanalizacyjnego aglomeracji Ciechanowa - I Etap" współfinansowany przez Unię Europejską ze Środków Funduszu Spójności w ramach Programu Operacyjnego Infrastruktura i Środowisko OPRACOWANIE DOKUMENTACJI PROJEKTOWO - KOSZTORYSOWEJ DLA,,BUDOWY KANALIZACJI SANITARNEJ NA OSIEDLU BIELIN W CIECHANOWIE ZAKŁAD WODOCIĄGÓW I KANALIZACJI W CIECHANOWIE SP. Z O.O. UL. GOSTKOWSKA 81, CIECHANÓW Jednostka projektowa: DHV POLSKA SP. Z O.O. UL. DOMANIEWSKA 41, WARSZAWA Stadium: PROJEKT BUDOWLANY Zakres opracowania: PROJEKT CZASOWEJ ORGANIZACJI RUCHU Z PODZIAŁEM NA ETAPY Nazwa i adres obiektu budowlanego: Budowa kanalizacji sanitarnej, pompowni ścieków wraz z przewodem tłocznym w ul. Bielińskiej, Okopowej, Malinowej, Łukasiewicza, Marii Curie Skłodowskiej oraz w rejonie ul. Kasprzaka na os. Bielin w Ciechanowie Opracował: Stanowisko Imię i nazwisko Specjalność Nr uprawnień Data Podpis Projektant Wojciech Zubiel DHV POLSKA Sp. z o.o.

2 SPIS TREŚCI: CZĘŚĆ OPISOWA: 1.Informacje ogólne: Podstawa opracowania: Charakterystyka ruchu na poszczególnych ulicach: Zabezpieczenie robót: Oznakowanie pionowe: Zakres planowanych robót i stan pasa drogowego po zrealizowaniu robót: Ogólne warunki dotyczące oznakowania pionowego i urządzeń bezpieczeństwa ruchu drogowego: Termin wprowadzenia: Przywrócenie stałej organizacji ruchu:...10 CZĘŚĆ GRAFICZNA: Rys. nr 1.1 Orientacja Rys. nr 1.2 Schemat etapów skala b/s skala b/s Rys. nr 2.1 Plan sytuacyjny oznakowania czasowego Etap 1a skala 1:500 Rys. nr 2.2 Plan sytuacyjny oznakowania czasowego Etap 1b skala 1:500 Rys. nr 3.1 Plan sytuacyjny oznakowania czasowego Etap 2a skala 1:500 Rys. nr 3.2 Plan sytuacyjny oznakowania czasowego Etap 2b skala 1:500 Rys. nr 3.3 Plan sytuacyjny oznakowania czasowego Etap 2c skala 1:500 Rys. nr Plan sytuacyjny oznakowania czasowego Etap 3a skala 1:500 Rys. nr 4.4 Plan sytuacyjny oznakowania czasowego Etap 3b skala 1:500 Rys. nr Plan sytuacyjny oznakowania czasowego Etap 4 skala 1:500 Rys. nr 6 Plan sytuacyjny oznakowania czasowego Etap 5 skala 1:500 Rys. nr 7.1 Plan sytuacyjny oznakowania czasowego Etap 6a skala 1:500 Rys. nr 7.2 Plan sytuacyjny oznakowania czasowego Etap 6b skala 1:500 Rys. nr 8.1 Plan sytuacyjny oznakowania czasowego Etap 7a skala 1:500 Rys. nr 8.2 Plan sytuacyjny oznakowania czasowego Etap 7b skala 1:500 Rys. nr 8.3 Plan sytuacyjny oznakowania czasowego Etap 7c skala 1:500 Rys. nr 9 Plan sytuacyjny oznakowania czasowego Etap 8 skala 1:500 Rys. nr 10 Plan sytuacyjny oznakowania czasowego Etap 9 skala 1:500 Rys. nr 11 Plan sytuacyjny oznakowania czasowego Etap 10 skala 1:500 Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 1

3 OPIS TECHNICZNY: 1. Informacje ogólne: Przedmiotem opracowania jest projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie. Opracowanie obejmuje następujące ulice: Malinową, Okopową, Bielińską, Łukaszewicza, Skłodowskiej, Jaśminową, Kolonijną, drogę wewnętrzną (nie podlegającą zatwierdzeniu) 2. Podstawa opracowania: Zlecenie Inwestora Zakład Wodociągów i Kanalizacji Sp. z o. o. w Ciechanowie, ul. Gostkowska 81 Rozporządzenie Ministra Transportu I Gospodarki Morskiej z dnia r. w sprawie warunków technicznych jakimi powinny odpowiadać drogi publiczne i ich usytuowanie, Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie Szczegółowych warunków technicznych dla znaków i sygnałów drogowych Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzeniem Inwentaryzacja oznakowania 3. Charakterystyka ruchu na poszczególnych ulicach: ul. Malinowa na danym odcinku pełni funkcję ulicy lokalnej dojazdowej, obsługującej przyległą zabudowę jednorodzinną. Jezdnia asfaltowa przekrój uliczny z obustronnymi poboczami gruntowymi. Szerokość pasa drogowego 5,5m 7,5m Na ul. Malinowej obowiązuje ograniczenie prędkości do 40 km/h. Natężenie ruchu drogowego i pieszego małe o charakterze osiedlowym. Ruch pieszy nie przekracza 50 osób/h. Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 2

4 ul. Okopowa pełni funkcję ulicy lokalnej, obsługującej przyległą zabudowę jednorodzinną. Na odcinku od ul. Kasprzaka do ul. Bielińskiej posiada jezdnię asfaltową przekrój uliczny z obustronnymi poboczami gruntowymi, na dalszym odcinku jezdnia żwirowa. Szerokość pasa drogowego 8,5m 11,0m Na ul. Okopowej obowiązuje ograniczenie prędkości do 40 km/h. Natężenie ruchu drogowego i pieszego małe o charakterze osiedlowym. Ruch pieszy nie przekracza 50 osób/h. ul. Bielińska na danym odcinku pełni funkcję ulicy lokalnej, obsługującej przyległą zabudowę jednorodzinną. Posiada jezdnię o nawierzchni brukowej przekrój uliczny z obustronnymi poboczami gruntowymi. Na sięgaczu ul. Bielińskiej do ul. Okopowej nawierzchnia bitumiczna. Szerokość pasa drogowego 5,5m 13,0m Na ul. Bielińskiej obowiązuje ograniczenie prędkości do 50 km/h (obszar zabudowany). Natężenie ruchu drogowego i pieszego małe o charakterze osiedlowym. Ruch pieszy nie przekracza 50 osób/h. ul. Łukasiewicza pełni funkcję ulicy lokalnej, obsługującej przyległą zabudowę jednorodzinną. Posiada jezdnię o nawierzchni gruntowej. Szerokość pasa drogowego ok. 6,5m Obowiązuje ograniczenie prędkości do 50 km/h (obszar zabudowany). Natężenie ruchu drogowego i pieszego małe o charakterze osiedlowym. Ruch pieszy nie przekracza 50 osób/h. Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 3

5 ul. Skłodowskiej pełni funkcję ulicy lokalnej, obsługującej przyległą zabudowę jednorodzinną. Posiada jezdnię o nawierzchni bitumicznej przekrój uliczny z obustronnymi poboczami gruntowymi. Szerokość pasa drogowego 8,0m 13,5m Obowiązuje ograniczenie prędkości do 50 km/h (obszar zabudowany). Natężenie ruchu drogowego i pieszego małe o charakterze osiedlowym. Ruch pieszy nie przekracza 50 osób/h. ul. Jaśminowa na danym odcinku pełni funkcję ulicy lokalnej dojazdowej, obsługującej przyległą zabudowę jednorodzinną. Jezdnia gruntowa. Szerokość pasa drogowego ok. 6,0m Na ul. Jaśminowej obowiązuje ograniczenie prędkości do 50 km/h (obszar zabudowany). Natężenie ruchu drogowego i pieszego małe o charakterze osiedlowym. Ruch pieszy nie przekracza 50 osób/h. ul. Kolonijna na danym odcinku pełni funkcję ulicy lokalnej, obsługującej przyległą zabudowę jednorodzinną. Jezdnia gruntowa. Szerokość pasa drogowego ok. 4,5m Na ul. Kolonijnej obowiązuje ograniczenie prędkości do 50 km/h (obszar zabudowany). Natężenie ruchu drogowego i pieszego małe o charakterze osiedlowym. Ruch pieszy nie przekracza 50 osób/h. Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 4

6 4. Zabezpieczenie robót: Projekt budowlany kanalizacji sanitarnej obejmuje realizację rurociągów, do których włączone zostaną przyłącza kanalizacji sanitarnej do poszczególnych posesji. Trasa rurociągów przebiega w pasie drogowym ulic o nawierzchni bitumicznej oraz gruntowej. Pod drogą krajową nr 50 (ul. Kasprzaka) roboty wykonywane będą metodą przewiertu sterowanego. Ze względu na uciążliwość dla ruchu lokalnego w czasie budowy sieci kanalizacji sanitarnej, trudności w dojazdach do posesji, wykopy należy prowadzić krótkimi odcinkami od studni do studni (odcinki powtarzalne) przywracając przejezdność po wykonaniu danego odcinka. W czasie prowadzenia robót należy umożliwić dojazd do posesji mieszkańcom. W przypadku gdy po zajęciu części pasa drogowego szerokość pozostałej w ruchu jezdni jest mniejsza niż 2,75 m należy utwardzić (np. za pomocą prefabrykowanych płyt betonowych typu MON) przyległy do jezdni teren tak, aby szerokość pasa, po którym będzie odbywał się ruch wynosiła minimum 2,75 m (+1,25 m dla ruchu pieszego). Wykonanie robot podzielono na 10 etapów. Teren robót wygrodzony zostanie zaporami drogowymi w sposób ciągły. Na zaporach U-20b oraz U-3c i U-3d ustawionych w poprzek jezdni w okresie ograniczonej widoczności należy zamontować światła ostrzegawcze U Oznakowanie pionowe: Etap 1 - ul. Malinowa (Rys. nr 2.1 i 2.2) Na okres zajęcia pasa drogowego ul. Malinowej projektuje się ustawienie znaków, A, 12-b A-12c, oraz wygrodzenie zaporami, U-3c i U-3d. Etap 1 podzielono na dwa podetapy 1a (Rys. nr 2.1), w którym planowane jest zajęcie jednej połowy pasa drogowego oraz 1b (Rys. nr 2.2), w którym projektuje się zajęcie fragmentów drugiej połowy pasa drogowego pod budowę przyłączy Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 5

7 Etap 2 - ul. Okopowa (Rys. nr 3.1 i 3.2) Na okres zajęcia pasa drogowego ul. Malinowej projektuje się ustawienie znaków, A-12b, A-12c, oraz wygrodzenie zaporami oraz U-3d i U-3c. Fragment ul. Okopowej od ul. Bileińskiej do posesji nr 24 i 26 na czas budowy zostanie wyłączony z ruchu na wlocie ul. Bielińskiej do ul. Okopowej ustawiony zostanie znak B-21 (z tabliczką Nie dotyczy pojazdów budowy i mieszkańców). Po zakończeniu prac danego dnia przejezdność zostanie przywrócona. Ponadto na wlotach ul. Łukaszewicza i ul. Bielińskiej zostaną ustawione tablice F-6a. Etap 2 podzielono na trzy podetapy: 2a (Rys. nr 3.1), w którym planowane jest zajęcie jednej połowy pasa drogowego 2b (Rys. nr 3.2), w którym projektuje się zajęcie fragmentów drugiej połowy pasa drogowego pod budowę przyłączy. 2c (Rys. nr 3.3), w którym projektuję się wyłączenie z ruchu na czas budowy sięgacza ul. Okopowej (działka nr 311/24) Etap 3 - ul. Bielińska (Rys. nr 4.1 ; 4.2; 4.3) Fragment ul. Bielińskiej na czas budowy zostanie wyłączony z ruchu poprzez ustawienie zapór U-20b wraz ze znakami B-1 (z tabliczką Nie dotyczy pojazdów budowy i mieszkańców ). Ponadto na ul. Okopowej ustawione zostaną znaki B-21 i B-22 (z tabliczką Nie dotyczy pojazdów budowy i mieszkańców ). Po zakończeniu prac danego dnia przejezdność zostanie przywrócona. Ponadto za skrzyżowaniem ul. Bielińskiej i ul. Okopowej z ul. Łukaszewicza należy ustawić znaki pionowe D-4a. Etap 3 podzielono na dwa podetapy 3a, w którym projektuje się zamknięcie fragmentu ul. Bielińskiej (odc. od ul. Okopowej do ul. Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 6

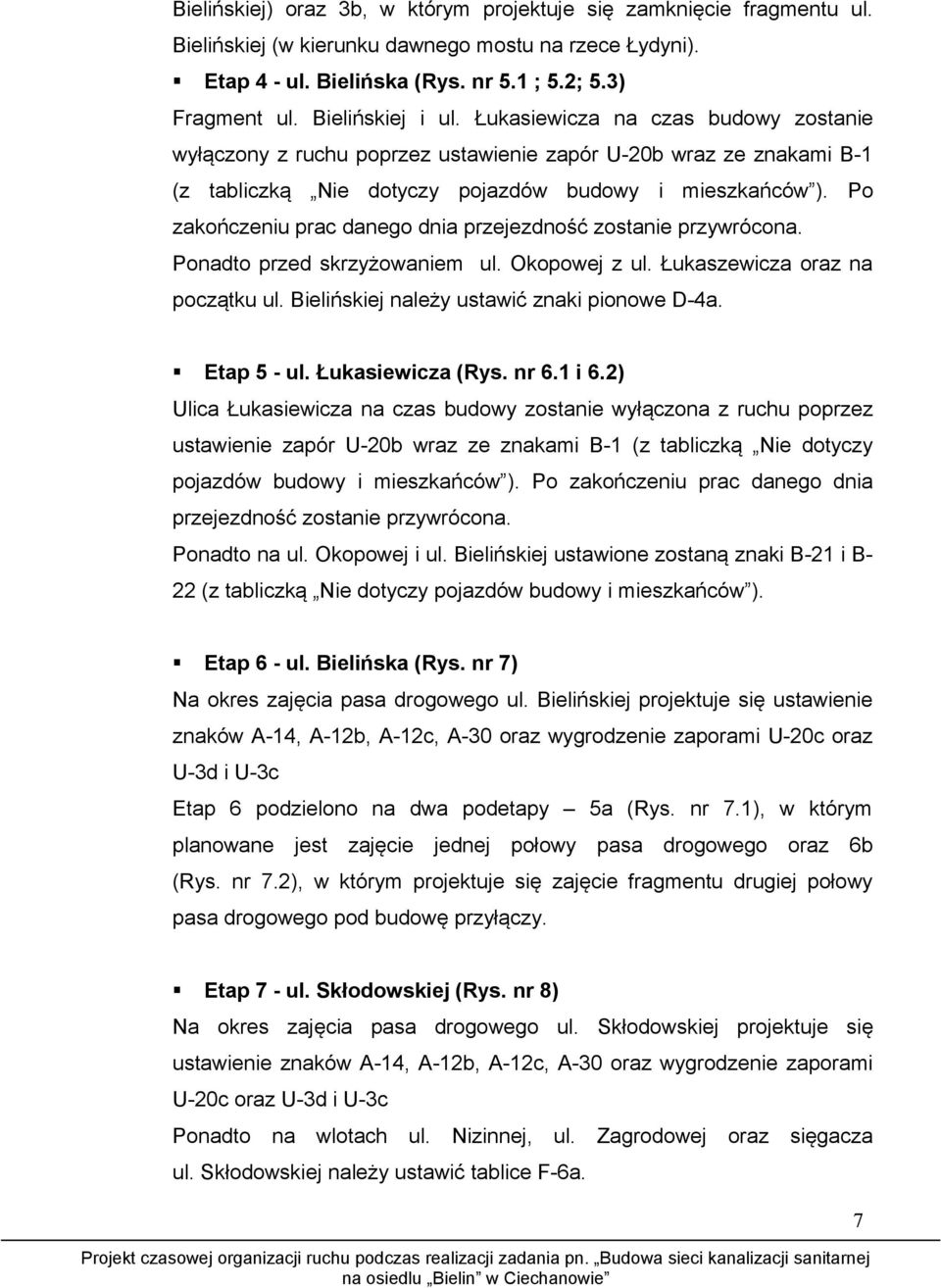

8 Bielińskiej) oraz 3b, w którym projektuje się zamknięcie fragmentu ul. Bielińskiej (w kierunku dawnego mostu na rzece Łydyni). Etap 4 - ul. Bielińska (Rys. nr 5.1 ; 5.2; 5.3) Fragment ul. Bielińskiej i ul. Łukasiewicza na czas budowy zostanie wyłączony z ruchu poprzez ustawienie zapór U-20b wraz ze znakami B-1 (z tabliczką Nie dotyczy pojazdów budowy i mieszkańców ). Po zakończeniu prac danego dnia przejezdność zostanie przywrócona. Ponadto przed skrzyżowaniem ul. Okopowej z ul. Łukaszewicza oraz na początku ul. Bielińskiej należy ustawić znaki pionowe D-4a. Etap 5 - ul. Łukasiewicza (Rys. nr 6.1 i 6.2) Ulica Łukasiewicza na czas budowy zostanie wyłączona z ruchu poprzez ustawienie zapór U-20b wraz ze znakami B-1 (z tabliczką Nie dotyczy pojazdów budowy i mieszkańców ). Po zakończeniu prac danego dnia przejezdność zostanie przywrócona. Ponadto na ul. Okopowej i ul. Bielińskiej ustawione zostaną znaki B-21 i B- 22 (z tabliczką Nie dotyczy pojazdów budowy i mieszkańców ). Etap 6 - ul. Bielińska (Rys. nr 7) Na okres zajęcia pasa drogowego ul. Bielińskiej projektuje się ustawienie znaków, A-12b, A-12c, oraz wygrodzenie zaporami oraz U-3d i U-3c Etap 6 podzielono na dwa podetapy 5a (Rys. nr 7.1), w którym planowane jest zajęcie jednej połowy pasa drogowego oraz 6b (Rys. nr 7.2), w którym projektuje się zajęcie fragmentu drugiej połowy pasa drogowego pod budowę przyłączy. Etap 7 - ul. Skłodowskiej (Rys. nr 8) Na okres zajęcia pasa drogowego ul. Skłodowskiej projektuje się ustawienie znaków, A-12b, A-12c, oraz wygrodzenie zaporami oraz U-3d i U-3c Ponadto na wlotach ul. Nizinnej, ul. Zagrodowej oraz sięgacza ul. Skłodowskiej należy ustawić tablice F-6a. Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 7

9 Etap 7 podzielono na dwa podetapy 7a (Rys. nr 8.1), w którym planowane jest zajęcie jednej połowy pasa drogowego oraz 7b (Rys. nr 8.2), w którym projektuje się zajęcie fragmentów drugiej połowy pasa drogowego pod budowę przyłączy. Ponadto w trzecim dodatkowym podetapie 7c pokazano sposób oznakowania wlotów ulic Nizinnej i Zagrodowej w czasie trwania robót w rejonie wlotów tych ulic do ul. Skłodowskiej. UWAGA: Przy zajęciu pasa drogowego w sąsiedztwie istniejących rowów drogowych należy wykonać poszerzenie jezdni po, której odbywał będzie się ruch do szer. 2,75 m. W tym celu na danym odcinku rów drogowy należy zasypać, a nawierzchnię utwardzić, układając uprzednio wzdłuż dna rowu przepust ø40mm. Po zakończeniu prac na danym odcinku rów drogowy należy przywrócić do stanu pierwotnego. Etap 8 droga wewnętrzna (Rys. nr 9) nie podlegająca zatwierdzeniu Na okres zajęcia pasa drogowego drogi wewnętrznej projektuje się wygrodzenie zaporami oraz U-3d. Etap 9 - ul. Jaśminowa (Rys. nr 10) Ulica Jaśminowa na czas budowy zostanie wyłączona z ruchu poprzez ustawienie zapór U-20b wraz ze znakami B-1 (z tabliczką Nie dotyczy pojazdów budowy i mieszkańców ). Po zakończeniu prac danego dnia przejezdność zostanie przywrócona. Etap 10 - ul. Kolonijna (Rys. nr 11) Na okres zajęcia pasa drogowego ul. Kolonijnej projektuje się ustawienie znaków, A-12b, A-12c, oraz wygrodzenie zaporami oraz U-3d i U-3c. Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 8

10 6. Zakres planowanych robót i stan pasa drogowego po zrealizowaniu robót: Przewidziano wykonanie sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie. Po zrealizowaniu zadania w pasach drogowych pojawi się nowe urządzenie odcinki sieci kanalizacji sanitarnej wraz z przyłączami oraz studnie KS. Wykonawca może przystąpić do realizacji robót po spełnieniu następujących warunków: Uzyskaniu u zarządcy drogi. Którym jest Prezydent Miasta Ciechanów zezwolenia na prowadzenie robót w pasach drogowych w/w ulic Odebraniu przez upoważnionego przedstawiciela Zarządcy ustawionego oznakowania (zgodnie z niniejszym projektem) Zawiadomienia Zarządcy oraz organu zarządzającego ruchem (Powiatowy Zarząd Dróg w Ciechanowie) o terminie wprowadzenia czasowej organizacji ruchu, co najmniej na 7 dni przed rozpoczęciem prac Do realizacji następnego odcinka Wykonawca może przystąpić po odtworzeniu nawierzchni na odcinku wykonywanym 7. Ogólne warunki dotyczące oznakowania pionowego i urządzeń bezpieczeństwa ruchu drogowego: Znaki pionowe ostrzegawcze ustawiać należy w odległości 50m od miejsca prowadzenia robót (przy odcinkach powtarzalnych znaki po zakończeniu prac przenieść na następny odcinek). W uzasadnionych przypadkach odległość 50m może zostać zmiejszona (np. z uwagi na ograniczone miejsce) Znaki pionowe o tablicach wykonanych z materiałów odblaskowych należy umieścić tak, aby dolna krawędź znaku była nie niżej niż 2,20 m licząc od poziomu jezdni oraz w odległości nie mniejszej niż 0,5 m od krawędzi jezdni Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 9

11 Zapory drogowe ustawione w poprzek jezdni powinny być pokryte materiałem odblaskowym lub zawierać elementy odblaskowe o barwie zgodnej z barwą tła, na którym zostały umieszczone. Wysokość zamocowania zapór - 0,9m 1,2 m (mierząc od poziomu nawierzchni drogi do górnej krawędzi zapory) Tablice kierunkowe U-3 powinny być pokryte materiałem odblaskowym na całej powierzchni. Powinny być umieszczone na wysokości 0,6 m (mierząc od poziomu nawierzchni drogi do górnej krawędzi tablicy) Znaki i zapory drogowe powinny być widoczne zarówno w dzień jak i w nocy oraz muszą być utrzymane w należytym stanie przez cały czas trwania robót Robotnicy pracujący w pasie drogowym powinni znać zasady bezpieczeństwa pracy pod ruchem oraz powinni być ubrani w kamizelki odblaskowe koloru pomarańczowego. 8. Termin wprowadzenia: Przewidywany termin realizacji zadania sierpień 2013 r. do grudnia 2014 r. 9. Przywrócenie stałej organizacji ruchu: Tymczasowe oznakowanie należy usunąć z chwilą zakończenia prowadzenia robót w uzgodnieniu z zarządcą drogi. Projekt czasowej organizacji ruchu podczas realizacji zadania pn. Budowa sieci kanalizacji sanitarnej na osiedlu Bielin w Ciechanowie 10

12 Rys. nr ORIENTACJA

13 ETAP 7 ETAP 6 ETAP 4 ETAP 5 ETAP 3 ETAP 2 ETAP 10 ETAP 1 Rys. nr Schemat etapów ETAP 8 ETAP 9

14

15 B-1 U-20b PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 9 10

16 A-12b B-5 2,75 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP A-12c

17 A-12b 2,8 3,2 2,75 4,2 U-3c 3,6 A-12c D-1 A-16 D-4a B-33 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 1a 2.1

18 A-12c 2,8 2,9 2,8 2,9 2,8 A-12b 2,8 D-1 A-16 D-4a B-33 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 1b 2.2

19 B-21 F-6a F-6a A-12c B-18 B-1 U-20b 6,1 5,1 4,5 3,4 U-3c A-12b PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 2a 3.1

20 B-18 3,5 5,1 5,2 5,1 A-12b A-12b F-6a 4,1 3,1 3,3 5,1 5,1 5,1 5,1 U-3c A-12c PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 2b 3.2

21 6,1 B-1 U-20b 5,1 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 2c 3.3

22 B-21 B-22 B-22 U-20b B-1 U-20b B-1 B-21 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 3a 4.1

23 D-4a B-18 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 3a i 3b 4.2

24 D-4a PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 3a i 3 b 4.3

25 U-20b B-1 B-1 U-20b PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 3b 4.4

26 U-20b B-1 B-1 U-20b U-20b B-1 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 4 5.1

27 D-4a B-18 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 4 5.2

28 D-6b T-6a D-4a T-6a D-1 D-4a D-1 E-1 D-6b C-9 C-12 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 4 5.3

29 4,7 U-20b B-1 B-22 B-18 B-21 B-1 U-20b B-22 B-21 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 5 6

30 E-1 16 C-12 D-6b A-12c D-2 D-6b T-6a D-1 A-12c T-6a D-1 9,9 9,5 6,2 2,3 2,8 2,8 D-4a A-12b C-9 D-6b E-1 C-12 D-6b C-13/16 E-1 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 6a 7.1

31 A-12b 3,3 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 6b 7.2 T-6a A-12c D-1

32 C-9 C-12 D-6b D-6b C-9 D-6 A-12b C-9 4,0 4,3 1,3 3,5 1,2 5,3 D-2 D-6 C-9 C-9 D-6 F-6a C-9 C-9 D-6 C-12 5,8 1,3 3,5 D-6 A-12c F-6a 1,7 C-12 4,5 3,7 3,8 2,1 4,6 2,1 A-12c PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 7a 8.1

33 C-9 C-12 D-6b D-6b C-9 A-12c D-6 A-12c C-9 4,1 2,1 4,1 2,0 D-2 D-6 C-9 C-9 D-6 7,0 4,0 C-9 C-9 D-6 2,2 C-12 D-6 4,0 3,5 F-6a 3,2 4,1 3,5 F-6a F-6a C-12 4,2 3,8 A-12b PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 7b 8.2

34 A-12b A-12c 3,7 A-12c PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 7c 8.3 A-12c

35 3,8 4,1 PLAN SYTUACYJNY OZNAKOWANIA CZASOWEGO - ETAP 8 9

36 Projekt organizacji robót Realizacja kanalizacji sanitarnej na terenie osiedla Bielin w Ciechanowie o łącznej długości ok. 6267,5 m została podzielona na 4 etapy realizacji. Dla każdego etapu realizacji został opracowany sposób organizacji ruchu na czas budowy z podziałem na odcinki wynikające ze specyfiki prowadzenia robót. Zakończenie danego etapu realizacji (kanał główny z przyłączami) następuje po wykonaniu odtworzeniu nawierzchni ulicy. Po odbiorze przez Inwestora wykonanego etapu robót wraz z odgałęzieniami bocznych kanałów ulicznych (podetapy) oraz przyłączy, możliwa będzie dalsza budowa kanałów. Dla całej inwestycji przewidziano jeden teren na zaplecze budowy przyszłego Wykonawcy. Nie wyklucza to możliwości organizowania sobie przez Wykonawcę obiektowych placów budowy. Sprawę tę pozostawia się do załatwienia Wykonawcy. Poniżej przedstawiono kolejność realizacji inwestycji z podziałem na etapy: Etap 0 Obejmuje roboty kanalizacyjne w części ulicy Bielińskiej i Skłodowskiej w rejonie budowy Pętli Miejskiej. Roboty te powinny zostać wykonane w koordynacji z Wykonawcą robót i przed zakończeniem w/w inwestycji. Łączna długość odcinków wynosi ok. 460m. Etap 1 Obejmuje wykonanie głównego kanału wraz z przyłączami w ulicy Bielińskiej oraz pompowni ścieków. W zakres wchodzi również budowa przewodu tłocznego z przejściem pod rzeką Łydynią. Po wykonaniu ciągu głównego można przystąpić do budowy kanalizacji w ul. Malinowej, Okopowej, Łukasiewicza: Podetap 1.1 Kanalizacja w ul. Malinowej, Podetap 1.2 Kanalizacja w ul. Okopowej, Podetap 1.3 Kanalizacja w ul. Bielińskiej (sięgacz), Podetap 1.4 Kanalizacja w ul. Łukasiewicza. Kolejność realizacji podetapów pozostawia się do decyzji Wykonawcy. Etap 2 Obejmuje wykonanie głównego kanału wraz z przyłączami w ulicy M.C. Skłodowskiej. Etap 3 Obejmuje wykonanie głównego kanału wraz z przyłączami w rejonie ul. Kasprzaka. Obszar ten stanowi odrębną zlewnię, dlatego też może być realizowany niezależnie od innych etapów. W sytuacjach gdzie jest to konieczne dla potrzeb organizacji ruchu wprowadzono podział etapów na odcinki. Roboty w ulicach należy prowadzić przy zachowaniu możliwości zachowania dojazdów do posesji. Zaproponowana kolejność realizacji robót może zostać zmieniona w porozumieniu z Inwestorem. Wszelkie odstępstwa nie mogą naruszać uzgodnionej organizacji ruchu na czas budowy.
