ZAKŁAD PROJEKTOWY. Umowa Nr NZU Maleczyńskich ul. Przyjaźni 4E/ Wrocław

Transkrypt

1 ZAKŁAD PROJEKTOWY Umowa Nr NZU Maleczyńskich HAL SAN ul. Przyjaźni 4E/ 5-00 Wrocław OBIEKT ADRES OBIEKTU STADIUM INWESTOR Organizacja ruchu zastępczego i odbudowa nawierzchni w związku z przebudową drogi wraz z odwodnieniem oraz oświetleniem Ul. Maleczyńskich nr 8 we Wrocławiu PROJEKT WYKONAWCZY Zarząd Inwestycji Miejskich 5-5 Wrocław ul. Januszowicka 5a Obręb: Oporów Nr działek:, AM8 Dokumentacja specjalności: drogowej Zawartość teczki:. Strona tytułowa. Spis rysunków. Opis techniczny 4. Rysunki szt. Projektant : mgr inż. Joanna Łuszczek Wrocław, listopad 0r.

2 HAL - SAN ul. Przyjaźni 4E/ 5-00 Wrocław NZU Maleczyńskich SPIS RYSUNKÓW LP TYTUŁ RYSUNKU NR RYS SKALA Orientacja :0000 Organizacja ruchu zastępczego :500 Odbudowa nawierzchni :500 4 Odtworzenie nawierzchni gruntowej :0

3 Spis treści:. Podstawa opracowania. Zakres i cel opracowania. Rozwiązania projektowe.. Organizacja ruchu zastępczego.. Uwagi ogólne do organizacji ruchu zastępczego 4. Odbudowa nawierzchni 4.. Rozwiązania projektowe 4.. Uwagi ogólne do projektu odbudowy

4 4 Opis techniczny do projektu organizacji ruchu zastępczego i odbudowy nawierzchni na czas przebudowy drogi wraz z oświetleniem w ul. Maleczyńskich Nr 8 we Wrocławiu. Podstawa opracowania Umowa Nr NZU Maleczyńskich zawarta z Zarządem Inwestycji Miejskich we Wrocławiu.. Rozporządzenie Ministra Infrastruktury z dnia lipca 00r. w sprawie szczegółowych warunków technicznych dla znaków drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach (Dz.U. z dnia..00r. zał. do nr 0, poz. 8)... Projekt przebudowy sieci wodociągowej opracowany wg umowy jw... Załącznik Nr 5 do Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Zakres i cel opracowania Opracowanie zawiera organizację ruchu zastępczego na czas budowy drogi wraz z oświetleniem w ul. Maleczyńskich we Wrocławiu Odcinek ul. Maleczyńskich - sięgacz - objęty opracowaniem stanowi drogę dojazdową do kilku domków jednorodzinnych. Ulica położona jest w strefie ograniczonego ruchu do 0 km/godzinę. Droga posiada nawierzchnię ziemną.. Rozwiązania projektowe.. Organizacja ruchu zastępczego Projekt przewiduje całkowite zamknięcie jezdni, przy czym wykonawca winien zapewnić dostęp mieszkańcom do ich posesji oraz dostęp do poszczególnych posesji służbom komunalnym. Na czas prowadzenia robót projektuje się ustawienie znaku B- na zaporach U-0b. Ponadto projektuje się znaki A-4, A-b, A-c oraz B-, B-. Teren robót należy wygrodzić zaporami U-0a, U-0b oraz tablicami kierującymi U-d wyposażonymi w światła pulsujące koloru żółtego.

5 5.. Uwagi ogólne do organizacji ruchu zastępczego Znaki drogowe oraz urządzenia zabezpieczające powinny być pokryte materiałem odblaskowym. Zapory w poprzek jezdni powinny mieć elementy odblaskowe koloru czerwonego. Wykonawca winien zapewnić dostęp mieszkańcom do ich posesji. Prace potrwają ok. 4 tygodni. Zaplecze techniczne budowy wykonawca zorganizuje w ramach placu budowy. 4. Odbudowa nawierzchni 4. Rozwiązania projektowe Na rysunku nr przedstawiono zakres odbudowy nawierzchni. Konstrukcję nawierzchni obrazuje schemat na rysunku nr. Nawierzchnia gruntowa pobocza Powierzchnia odbudowy F =,0 m Wskaźnik zagęszczenia gruntu porównywalny do istniejącego zagęszczenia >0,97 4. Uwagi ogólne do odbudowy nawierzchni Powstały w trakcie robót gruz oraz odpady należy utylizować-składować zgodnie z obowiązującymi przepisami z zakresu ochrony środowiska. * Przy odbudowie nawierzchni obowiązują normy: - PN-S 005 ( z 998r) przygotowanie podłoża pod nawierzchnie - BN-77/89- zagęszczenie podsypki Wrocław, listopad 0r. Opracowała: mgr inż. Joanna Łuszczek

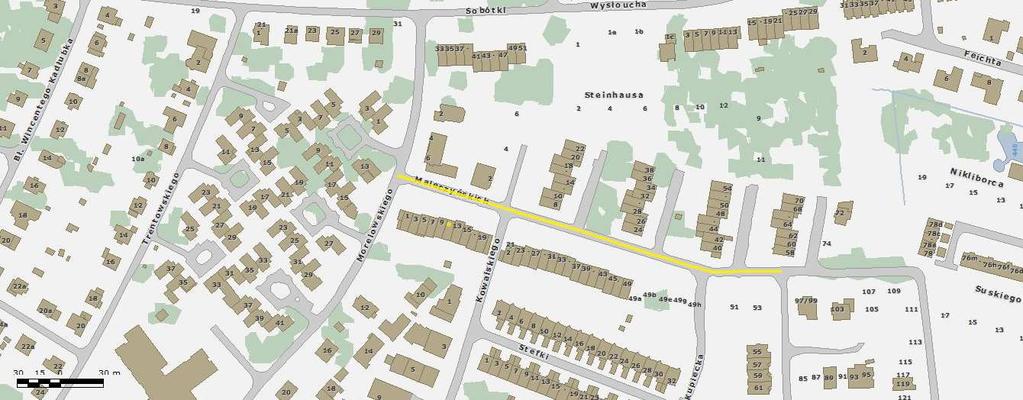

6 Plan orientacyjny Wrocław ul. Maleczyńskich Maleczyńskich Skala :000 Skala :0000

7 ZAKŁAD PROJEKTOWY HALSKI ZBIGNIEW Na klika dni przed rozpoczęciem robót należy powiadomić mieszkańców budynku nr 8,0,,4,6,8,0, o utrudnieniach w ruchu. Wykonawca winien zapewnić dojście do posesji A-4 A-b 50m B- B- U-0b U-d 5,0m B- 50m A-c HAL-SAN A-4 OBIEKT RYSUNEK STADIUM Opracował mgr inż. JOANNA ŁUSZCZEK BUDOWA DROGI WRAZ Z ODWODNIENIEM I OŚWIETLENIEM ORAZ BUDOWĄ KANALIZACJI DESZCZOWEJ W ULICY EWY I KAROLA MALECZYŃSKICH WE WROCŁAWIU PROJEKT TYMCZASOWEJ ORGANIZACJI RUCHU ZASTĘPCZEGO NAZWISKO PROJEKT WYKONAWCZY SPECJALNOŚĆ NR UPRAWNIEŃ PODPIS DATA 0.0 UMOWA NR NZU Maleczyńskich NR RYS NR ARCH. S- BRANŻA DROGOWA SKALA :500 U-0b U-0a

8 ZAKŁAD PROJEKTOWY HALSKI ZBIGNIEW POBOCZE GRUNTOWE HAL-SAN OBIEKT RYSUNEK STADIUM Opracował mgr inż. JOANNA ŁUSZCZEK BUDOWA DROGI WRAZ Z ODWODNIENIEM I OŚWIETLENIEM ORAZ BUDOWĄ KANALIZACJI DESZCZOWEJ W ULICY EWY I KAROLA MALECZYŃSKICH WE WROCŁAWIU PROJEKT ODTWORZENIA NAWIERZCHNI NAZWISKO PROJEKT WYKONAWCZY SPECJALNOŚĆ NR UPRAWNIEŃ PODPIS DATA 0.0 UMOWA NR NZU Maleczyńskich NR RYS NR ARCH. S- BRANŻA DROGOWA SKALA :500,m

9 Istniejąca konstrukcja Zasypka wykopu Is=0,97 Is=0,97 Is=0,97 Is=0,97 4 Klin odłamu Grunt z obszaru klina odłamu zagęszczony wraz z zasypką wykopu do wskaźnika Is=0,97 60 Grunt rodzimy podłoże gruntowe G HAL-SAN ZAKŁAD PROJEKTOWY HALSKI ZBIGNIEW OBIEKT RYSUNEK STADIUM Opracował mgr inż. JOANNA ŁUSZCZEK BUDOWA DROGI WRAZ Z ODWODNIENIEM I OŚWIETLENIEM ORAZ BUDOWĄ KANALIZACJI DESZCZOWEJ W ULICY EWY I KAROLA MALECZYŃSKICH WE WROCŁAWIU PROJEKT ODTWORZENIA NAWIERZCHNI - pobocze gruntowe NAZWISKO PROJEKT WYKONAWCZY SPECJALNOŚĆ NR UPRAWNIEŃ PODPIS DATA 0.0 UMOWA NR NZU Maleczyńskich NR RYS NR ARCH. S- BRANŻA DROGOWA SKALA :500
