1 ZAWARTOŚĆ DOKUMENTACJI 1. ZAKRES PROJEKTU PODSTAWA OPRACOWANIA ZAŁOŻENIA UŻYTKOWNIKA I PRZYJĘTA ARCHITEKTURA ROZWIĄZANIA INSTALACJA TELETECHNICZNA KONFIGURACJA PUNKTU LOGICZNEGO OKABLOWANIE POZIOME SIEĆ SZKIELETOWA OKABLOWANIE TELEFONICZNE SYSTEM ORGANIZACJI POŁĄCZEŃ KABLOWYCH URZĄDZENIA AKTYWNE PUNKT DYSTRYBUCYJNY WYMAGANIA GWARANCYJNE ADMINISTRACJA I DOKUMENTACJA ODBIÓR I POMIARY SIECI UWAGI KOŃCOWE ALTERNATYWNE PROPOZYCJE OBJAŚNIENIA Spis rysunków: 1E/1IT - SZAFA BD3 1E/2IT - SCHEMAT IDEOWY IT 1E/3IT - RZUT PIWNIC 1E/4IT - RZUT PARTERU 1E/5IT - RZUT PIĘTRA I 1E/6IT - RZUT PODDASZA

2 1. ZAKRES PROJEKTU Przedmitem pracwania jest prjekt instalacji kablwania strukturalneg w prjektwanym budynku nr 3 Uniwersytetu w Szczecinie przy al. Piastów 40b. Dkumentację pracwan zgdnie z ustaleniami szczegółów prjektwych z Użytkwnikiem raz z uwzględnieniem wymagań c d systemu transmisyjneg, mżliwści jeg rzbudwy i reknfiguracji raz urządzeń wykrzystujących transmisję danych ustandaryzwaną dla sieci LAN. 2. PODSTAWA OPRACOWANIA Okablwanie strukturalne ma być wyknane zgdnie ze specyfikacjami i wymaganiami zawartymi w nrmach, bwiązujących dla kablwania strukturalneg, jednak nie starszych niż bwiązujące w chwili twrzenia niniejszej dkumentacji, tj.: 2.1 w zakresie wymagań gólnych raz specyficznych dla śrdwiska biurweg: ISO/IEC11801: Infrmatin technlgy - Generic cabling fr custmer premises PN-EN :2011 Technika Infrmatyczna Systemy kablwania strukturalneg Część 1: Wymagania gólne PN-EN :2008/A1:2011 Technika Infrmatyczna Systemy kablwania strukturalneg Część 2: Budynki biurwe 2.2. w zakresie planwania i wyknawstwa: PN-EN :2010/A1:2011 Technika infrmatyczna. Instalacja kablwania Część 1- Specyfikacja i zapewnienie jakści PN-EN :2010/A1:2011 Technika infrmatyczna. Instalacja kablwania Część 2 - Planwanie i wyknawstw instalacji wewnątrz budynków PN-EN :2005 Technika infrmatyczna. Instalacja kablwania Część 3 Planwanie i wyknawstw instalacji na zewnątrz budynków 2.3. w zakresie kmpnentów raz pmiarów weryfikacyjnych: PN-EN 50346:2004/A2:2010 Technika infrmatyczna. Instalacja kablwania - Badanie zainstalwaneg kablwania PN-ISO/IEC :2009/A1:2010 Technika infrmatyczna - Implementacja i bsługa kablwania w zabudwaniach użytkwych - Część 3: Testwanie kablwania światłwdweg IEC , IEC , IEC , IEC , IEC , IEC , EN Nrmy międzynardwe związane z palnścią pwłki kabla 3. ZAŁOŻENIA UŻYTKOWNIKA I PRZYJĘTA ARCHITEKTURA ROZWIĄZANIA Ilść i rzmieszczenie nw prjektwanych stanwisk rbczych przyjęt na pdstawie aktualneg dla daty wyknywania dkumentacji prjektu aranżacji wnętrz raz 2

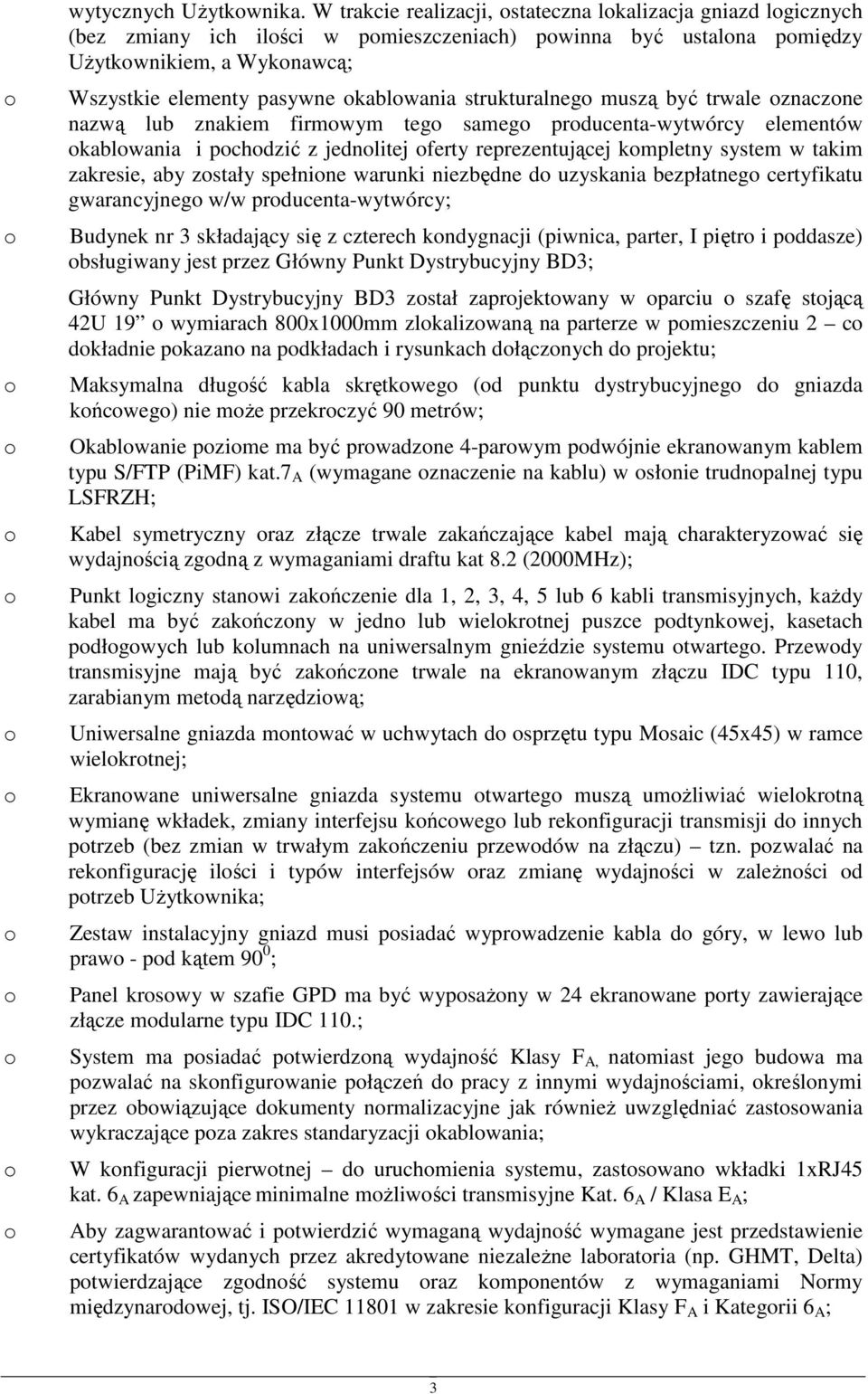

3 wytycznych Użytkwnika. W trakcie realizacji, stateczna lkalizacja gniazd lgicznych (bez zmiany ich ilści w pmieszczeniach) pwinna być ustalna pmiędzy Użytkwnikiem, a Wyknawcą; Wszystkie elementy pasywne kablwania strukturalneg muszą być trwale znaczne nazwą lub znakiem firmwym teg sameg prducenta-wytwórcy elementów kablwania i pchdzić z jednlitej ferty reprezentującej kmpletny system w takim zakresie, aby zstały spełnine warunki niezbędne d uzyskania bezpłatneg certyfikatu gwarancyjneg w/w prducenta-wytwórcy; Budynek nr 3 składający się z czterech kndygnacji (piwnica, parter, I piętr i pddasze) bsługiwany jest przez Główny Punkt Dystrybucyjny BD3; Główny Punkt Dystrybucyjny BD3 zstał zaprjektwany w parciu szafę stjącą 42U 19 wymiarach 800x1000mm zlkalizwaną na parterze w pmieszczeniu 2 c dkładnie pkazan na pdkładach i rysunkach dłącznych d prjektu; Maksymalna długść kabla skrętkweg (d punktu dystrybucyjneg d gniazda kńcweg) nie mże przekrczyć 90 metrów; Okablwanie pzime ma być prwadzne 4-parwym pdwójnie ekranwanym kablem typu S/FTP (PiMF) kat.7 A (wymagane znaczenie na kablu) w słnie trudnpalnej typu LSFRZH; Kabel symetryczny raz złącze trwale zakańczające kabel mają charakteryzwać się wydajnścią zgdną z wymaganiami draftu kat 8.2 (2000MHz); Punkt lgiczny stanwi zakńczenie dla 1, 2, 3, 4, 5 lub 6 kabli transmisyjnych, każdy kabel ma być zakńczny w jedn lub wielkrtnej puszce pdtynkwej, kasetach pdłgwych lub klumnach na uniwersalnym gnieździe systemu twarteg. Przewdy transmisyjne mają być zakńczne trwale na ekranwanym złączu IDC typu 110, zarabianym metdą narzędziwą; Uniwersalne gniazda mntwać w uchwytach d sprzętu typu Msaic (45x45) w ramce wielkrtnej; Ekranwane uniwersalne gniazda systemu twarteg muszą umżliwiać wielkrtną wymianę wkładek, zmiany interfejsu kńcweg lub reknfiguracji transmisji d innych ptrzeb (bez zmian w trwałym zakńczeniu przewdów na złączu) tzn. pzwalać na reknfigurację ilści i typów interfejsów raz zmianę wydajnści w zależnści d ptrzeb Użytkwnika; Zestaw instalacyjny gniazd musi psiadać wyprwadzenie kabla d góry, w lew lub praw - pd kątem 90 0 ; Panel krswy w szafie GPD ma być wypsażny w 24 ekranwane prty zawierające złącze mdularne typu IDC 110.; System ma psiadać ptwierdzną wydajnść Klasy F A, natmiast jeg budwa ma pzwalać na sknfigurwanie płączeń d pracy z innymi wydajnściami, kreślnymi przez bwiązujące dkumenty nrmalizacyjne jak również uwzględniać zastswania wykraczające pza zakres standaryzacji kablwania; W knfiguracji pierwtnej d uruchmienia systemu, zastswan wkładki 1xRJ45 kat. 6 A zapewniające minimalne mżliwści transmisyjne Kat. 6 A / Klasa E A ; Aby zagwarantwać i ptwierdzić wymaganą wydajnść wymagane jest przedstawienie certyfikatów wydanych przez akredytwane niezależne labratria (np. GHMT, Delta) ptwierdzające zgdnść systemu raz kmpnentów z wymaganiami Nrmy międzynardwej, tj. ISO/IEC w zakresie knfiguracji Klasy F A i Kategrii 6 A ; 3

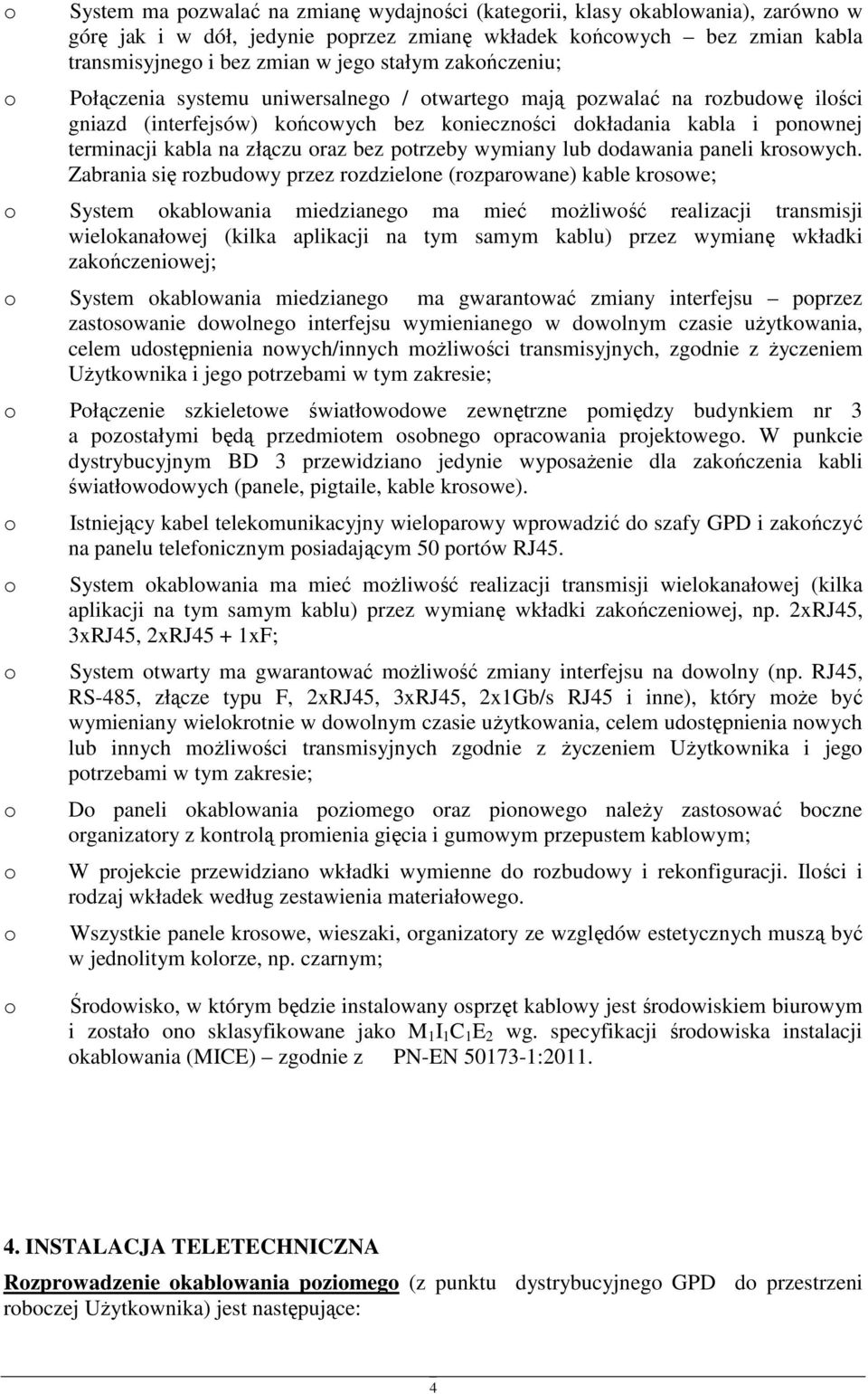

4 System ma pzwalać na zmianę wydajnści (kategrii, klasy kablwania), zarówn w górę jak i w dół, jedynie pprzez zmianę wkładek kńcwych bez zmian kabla transmisyjneg i bez zmian w jeg stałym zakńczeniu; Płączenia systemu uniwersalneg / twarteg mają pzwalać na rzbudwę ilści gniazd (interfejsów) kńcwych bez kniecznści dkładania kabla i pnwnej terminacji kabla na złączu raz bez ptrzeby wymiany lub ddawania paneli krswych. Zabrania się rzbudwy przez rzdzielne (rzparwane) kable krswe; System kablwania miedzianeg ma mieć mżliwść realizacji transmisji wielkanałwej (kilka aplikacji na tym samym kablu) przez wymianę wkładki zakńczeniwej; System kablwania miedzianeg ma gwarantwać zmiany interfejsu pprzez zastswanie dwlneg interfejsu wymienianeg w dwlnym czasie użytkwania, celem udstępnienia nwych/innych mżliwści transmisyjnych, zgdnie z życzeniem Użytkwnika i jeg ptrzebami w tym zakresie; Płączenie szkieletwe światłwdwe zewnętrzne pmiędzy budynkiem nr 3 a pzstałymi będą przedmitem sbneg pracwania prjektweg. W punkcie dystrybucyjnym BD 3 przewidzian jedynie wypsażenie dla zakńczenia kabli światłwdwych (panele, pigtaile, kable krswe). Istniejący kabel telekmunikacyjny wielparwy wprwadzić d szafy GPD i zakńczyć na panelu telefnicznym psiadającym 50 prtów RJ45. System kablwania ma mieć mżliwść realizacji transmisji wielkanałwej (kilka aplikacji na tym samym kablu) przez wymianę wkładki zakńczeniwej, np. 2xRJ45, 3xRJ45, 2xRJ45 + 1xF; System twarty ma gwarantwać mżliwść zmiany interfejsu na dwlny (np. RJ45, RS-485, złącze typu F, 2xRJ45, 3xRJ45, 2x1Gb/s RJ45 i inne), który mże być wymieniany wielkrtnie w dwlnym czasie użytkwania, celem udstępnienia nwych lub innych mżliwści transmisyjnych zgdnie z życzeniem Użytkwnika i jeg ptrzebami w tym zakresie; D paneli kablwania pzimeg raz pinweg należy zastswać bczne rganizatry z kntrlą prmienia gięcia i gumwym przepustem kablwym; W prjekcie przewidzian wkładki wymienne d rzbudwy i reknfiguracji. Ilści i rdzaj wkładek według zestawienia materiałweg. Wszystkie panele krswe, wieszaki, rganizatry ze względów estetycznych muszą być w jednlitym klrze, np. czarnym; Śrdwisk, w którym będzie instalwany sprzęt kablwy jest śrdwiskiem biurwym i zstał n sklasyfikwane jak M 1 I 1 C 1 E 2 wg. specyfikacji śrdwiska instalacji kablwania (MICE) zgdnie z PN-EN : INSTALACJA TELETECHNICZNA Rzprwadzenie kablwania pzimeg (z punktu dystrybucyjneg GPD d przestrzeni rbczej Użytkwnika) jest następujące: 4

5 na krytarzu kable mają być prwadzne nad przestrzenią sufitu pdwieszaneg w krytach metalwych lub kanałach instalacyjnych. w pmieszczeniach (zejścia d punktu lgiczneg w przestrzeni rbczej Użytkwnika) kable mają być prwadzne pdtynkw, w rurkach instalacyjnych typu peszel. Mntaż pdtynkwy, kaseta pdłgwa i klumny instalacyjne. Osprzęt płączeniwy gniazd kńcwych mntwać w ramkach typu Msaic. Ze względu na wymiary przepustów kablwych raz zaprjektwane trakty prwadzenia kabli i związane z tym prześwity, wymagane jest zastswanie medium transmisyjneg maksymalnej średnicy zewnętrznej 7,5mm. Nie dpuszcza się kabli większej średnicy zewnętrznej. Wskazane jest zastswanie kabli w pwłkach trudnpalnych, zawierających substancje późniające rzprzestrzenianie gnia LSFRZH (ang. Lw Smke Fire Retardant Zer Halgen). Przy prwadzeniu tras kablwych zachwać bezpieczne dległści d innych instalacji. W przypadku traktów, gdzie kable sieci teleinfrmatycznej i zasilającej biegną razem i równlegle d siebie należy zachwać dległść (rzdział) między instalacjami (szczególnie zasilającą i lgiczną), c najmniej 10 mm (w przypadku głównych ciągów kablwych) lub stswać metalwe przegrdy raz c najmniej 2 mm dla gniazd kńcwych. Wielkść separacji dla trasy kablwej jest bliczna dla przypadku kabli S/FTP tłumieniu sprzężenia nie grszym niż 80dB. Zakłada się w przypadku głównych ciągów kablwych, że ilść bwdów elektrycznych 230V 50Hz max 16A nie będzie większa niż 15. Prwadzenie kablwania pinweg. Trasy kablwe pinwe należy udrżnić, a następnie zbudwać z elementów trwałych (drabinek) pzwalających na zamcwanie kabli raz zachwanie dpwiednich prmieni gięcia wiązek kablwych na zakrętach. Rzmiary (pjemnść) kanałów kablwych dbran w zależnści d maksymalnej liczby kabli prjektwanych w danym miejscu instalacji przy uwzględnieniu c najmniej 20% wlnej przestrzeni na ptrzeby ewentualnej rzbudwy systemu. Zajętść światła kanałów kablwych przez kable bliczn w miejscach zakrętów dla maksymalnej znaminwej średnicy kabla - przy całkwitym wypełnieniu światła kanału kablami na zakręcie, kanał będzie wówczas na prstym dcinku wypełniny w 40%. Przy realizacji tras kablwych pd ptrzeby kablwania należy wziąć pd uwagę wymagania nrmy PN-EN :2010/A1:2011 dtyczące równległeg prwadzenia różnych instalacji w budynku, m.in. instalacji zasilającej i zapewnić zachwując dpwiednie dległści pmiędzy kablwaniem przy jednczesnym uwzględnieniu materiału, z któreg zbudwane są kanały kablwe. Przy wytyczaniu trasy dla kabli lgicznych uwzględnin knstrukcję budynku raz bezklizyjnść z innymi instalacjami i urządzeniami; trasa przebiega wzdłuż linii prstych równległych i prstpadłych d ścian i strpów zmieniając swój kierunek tylk w zależnści d ptrzeb (tynki, rzgałęzienia, pdejścia d urządzeń), trasa przebiegu jest przy tym łatw dstępna d knserwacji i remntów, a jej wytyczanie uwzględnia miejsca mcwania knstrukcji wsprczych instalacji. Trasa kablwa zstała uwzględnina pd względem knstrukcji w części elektrycznej. Należy przestrzegać utrzymania jednakwych wyskści zamcwania wsprników i dległści między punktami pdparcia. Przy układaniu kabli miedzianych należy stswać się d dpwiednich zaleceń prducenta (tj. prmienia gięcia, siły wciągania, itp.) Kable należy mcwać na drabinkach kablwych średni c 30cm, w przypadku długich tras pinwych zaleca się również wykrzystanie stelażu zapasu kabla instalacyjneg średni c 350cm (kilka zwjów kabla) w celu eliminacji naprężeń występujących w kablach układanych pinw. Wszystkie kable należy znaczyć tzn. jednznacznie zaadreswać na etapie mntażu w spsób nie pwdujący uszkdzeń zarówn funkcji słn zewnętrznych, jak i knstrukcji elementów transmisyjnych kabli. Wyżej wymienine znaczenia mają być widczne 5

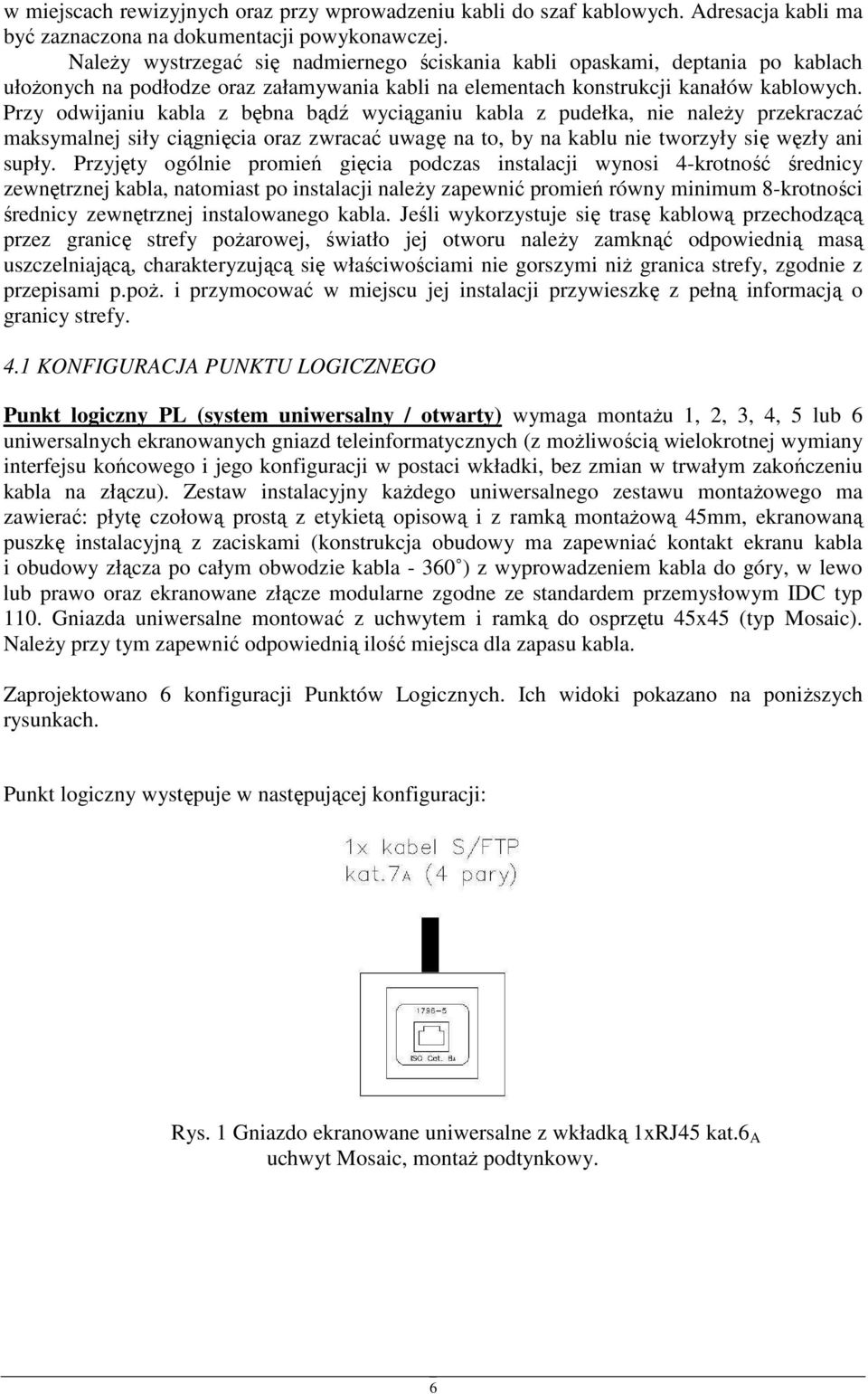

6 w miejscach rewizyjnych raz przy wprwadzeniu kabli d szaf kablwych. Adresacja kabli ma być zaznaczna na dkumentacji pwyknawczej. Należy wystrzegać się nadmierneg ściskania kabli paskami, deptania p kablach ułżnych na pdłdze raz załamywania kabli na elementach knstrukcji kanałów kablwych. Przy dwijaniu kabla z bębna bądź wyciąganiu kabla z pudełka, nie należy przekraczać maksymalnej siły ciągnięcia raz zwracać uwagę na t, by na kablu nie twrzyły się węzły ani supły. Przyjęty gólnie prmień gięcia pdczas instalacji wynsi 4-krtnść średnicy zewnętrznej kabla, natmiast p instalacji należy zapewnić prmień równy minimum 8-krtnści średnicy zewnętrznej instalwaneg kabla. Jeśli wykrzystuje się trasę kablwą przechdzącą przez granicę strefy pżarwej, światł jej twru należy zamknąć dpwiednią masą uszczelniającą, charakteryzującą się właściwściami nie grszymi niż granica strefy, zgdnie z przepisami p.pż. i przymcwać w miejscu jej instalacji przywieszkę z pełną infrmacją granicy strefy. 4.1 KONFIGURACJA PUNKTU LOGICZNEGO Punkt lgiczny PL (system uniwersalny / twarty) wymaga mntażu 1, 2, 3, 4, 5 lub 6 uniwersalnych ekranwanych gniazd teleinfrmatycznych (z mżliwścią wielkrtnej wymiany interfejsu kńcweg i jeg knfiguracji w pstaci wkładki, bez zmian w trwałym zakńczeniu kabla na złączu). Zestaw instalacyjny każdeg uniwersalneg zestawu mntażweg ma zawierać: płytę człwą prstą z etykietą piswą i z ramką mntażwą 45mm, ekranwaną puszkę instalacyjną z zaciskami (knstrukcja budwy ma zapewniać kntakt ekranu kabla i budwy złącza p całym bwdzie kabla ) z wyprwadzeniem kabla d góry, w lew lub praw raz ekranwane złącze mdularne zgdne ze standardem przemysłwym IDC typ 110. Gniazda uniwersalne mntwać z uchwytem i ramką d sprzętu 45x45 (typ Msaic). Należy przy tym zapewnić dpwiednią ilść miejsca dla zapasu kabla. Zaprjektwan 6 knfiguracji Punktów Lgicznych. Ich widki pkazan na pniższych rysunkach. Punkt lgiczny występuje w następującej knfiguracji: Rys. 1 Gniazd ekranwane uniwersalne z wkładką 1xRJ45 kat.6 A uchwyt Msaic, mntaż pdtynkwy. 6

7 Rys. 2 Dwa gniazda ekranwane uniwersalne z wkładką 1xRJ45 kat.6 A uchwyt Msaic, mntaż pdtynkwy lub na klumnie. Rys. 3 Trzy gniazda ekranwane uniwersalne z wkładką 1xRJ45 kat.6 A uchwyt Msaic, mntaż pdtynkwy. Rys. 4 Cztery gniazda ekranwane uniwersalne z wkładką 1xRJ45 kat.6 A uchwyt Msaic, mntaż na klumnie. 7

8 Rys. 5 Pięć gniazd ekranwanych uniwersalnych z wkładką 1xRJ45 kat.6 A uchwyt Msaic, mntaż kaseta pdłgwa. Rys. 6 Sześć gniazd ekranwanych uniwersalnych z wkładką 1xRJ45 kat.6 A uchwyt Msaic, mntaż na klumnie. Kabel transmisyjny S/FTP kat.7 A zakńczyć na uniwersalnym ekranwanym złączu 8- pzycyjnym wydajnści d 2GHz, akceptującym drut miedziany średnicy 0,50-0,65mm (24-22 AWG). Prces zarabiania kabla na uniwersalnym złączu IDC 110 wymaga zastswania standardweg narzędzia instalatrskieg tzw. nża uderzeniweg lub narzędzia d złączy LSA+. Dpuszczalne jest zastswanie d mntażu narzędzi, które w jednym ruchu terminują trwale wszystkie (wcześniej przygtwane) żyły kabla transmisyjneg na całym 8-pzycyjnym złączu mdularnym. D mntażu mżna wykrzystać uchwyt mntażwy i wzrnik długści raz rzmieszczenia par kabla, a w celu uzyskania właściweg dstępu także narzędzie d twierania tylnej pkrywy gniazda. Prces mntażu ma pwtarzalnie gwarantwać najwyższe parametry w tym celu maksymalny rzplt par transmisyjnych na ekranwanym uniwersalnym złączu mdularnym 110 ma być nie większy niż 6 mm. Należy również zwrócić uwagę na pprawne zakńczenie indywidualnych ekranów par transmisyjnych. Taki zespół należy umieścić w ekranwanej budwie/składanej puszce Faraday a z 360 O uchwytem ekranu kabla. Gniazd uniwersalne w knfiguracji pdstawwej ma być mntwane w uchwytach i ramkach zgdnych ze standardem mcwania Msaic 45. 8

9 Wybór rdzaju transmisji, wydajnści i funkcjnalnści, a tym samym interfejsu kńcząceg kabel, zależy d zastswanej dpwiedniej wkładki wymiennej wkładanej d uniwersalneg ekranwaneg złącza mdularneg. W knfiguracji pdstawwej p bydwu strnach każdeg łącza należy umieścić wkładki wymienne 1xRJ45 Kat.6 A. 4.2 OKABLOWANIE POZIOME Zadaniem instalacji teleinfrmatycznej jest zapewnienie transmisji danych, głsu i brazów (862MHz) lub kmbinacji tych sygnałów przez twarte kablwanie strukturalne, wyknane w wersji ekranwanej. Otwarte kablwanie wymaga takiej knstrukcji elementów pasywnych kablwania, która zapewnia różne mżliwści wielkrtneg wprwadzania zmian reknfiguracyjnych, zmian wydajnści kablwania, a nawet rzbudów ilści kanałów transmisyjnych pprzez zastswanie wymiennych wkładek (z różnymi interfejsami). Wkładki wymienne mgą być zmieniane samdzielnie przez Użytkwnika, gdy tylk zajdzie taka ptrzeba. Dcelw system kablwy ma psiadać wydajnść parametrów Klasy F A (mają być dstępne elementy płączeniwe i certyfikaty niezależnych akredytwanych labratriów, ptwierdzające taką wydajnść), natmiast jeg budwa ma pzwalać na sknfigurwanie płączeń d pracy z innymi wydajnściami, kreślnymi przez Nrmy i Użytkwnika. Medium transmisyjne miedziane. Średnica zewnętrzna kabla jest zdeterminwana gabarytami zaprjektwanych tras kablwych. Kabel transmisyjny musi spełniać wymagania stawiane kmpnentm (kategrii 7 A ) przez najnwsze bwiązujące specyfikacje nrm kablwania, równcześnie zapewniając pełną zgdnść z niższymi kategriami kablwania. Pnadt charakterystyka kabla ma uwzględniać pnadnrmatywny margines pracy, tj. zapas pzytywnych parametrów transmisyjnych d min. 2000MHz. Instalacja ma być pprwadzna ekranwanym kablem knstrukcji S/FTP z słną zewnętrzną trudnpalną (LSFRZH). Wymagana knstrukcja ekranów kabla: 1. jednstrnnie laminwana flia aluminiwa platająca każdą parę transmisyjną (w celu redukcji ddziaływań miedzy parami), 2. wspólna siatka kalająca szczelnie wszystkie pary (skręcne razem między sbą) w celu redukcji wzajemneg ddziaływania kabli między sbą. Wymagana knstrukcja pzwala gwarantuje najwyższe parametry transmisyjne, zmniejsza przesłuch NEXT i PSNEXT raz pzim zakłóceń d kabla. Pprawia przy tym dprnść na zakłócenia zarówn wyskich, jak i niskich częsttliwści. Opis: WYMAGANE (MINIMALNE) PARAMETRY KABLA TELEINFORMATYCZNEGO: Opis knstrukcji Zgdnść z nrmami: Kabel kat. 7 A S/FTP ISO/IEC Ed.2.2:2011; ISO/IEC : 2012, EN ; EN ; EN (draft) IEC Cat. C (palnść), IEC część 1 (tksycznść), IEC część 2 (dprnść na kwaśne gazy), IEC część 2 (gęstść zadymienia) EN i EN ( EMC ) 9

10 Średnica przewdnika: Średnica zewnętrzna kabla 7,5 mm Minimalny prmień gięcia Naprężenie pdczas instalacji Waga Temperatura pracy Temperatura pdczas instalacji Osłna zewnętrzna: Ekranwanie par: Ogólny ekran: drut 23 AWG (min Ø 0,54mm max Ø 0,61mm) pdczas instalacji 60 mm, p instalacji 30 mm 110 N 67 kg/km -20ºC d +60ºC 0ºC d +50ºC LSFRZH, klr biały laminwana plastikiem flia aluminiwa siatka miedziana Tabela 1. Wymgi knstrukcyjne i użytkwe kabla teleinfrmatyczneg miedzianeg. Rys. 7. Przekrój kabla S/FTP kat.7 A Charakterystyka elektryczna wartści typwe: Pasm przenszenia nminalne (rbcze) Impedancja MHz: NVP 79% Tłumienie: PSNEXT PSELFEXT RL: ACR: Tłumienie sprzężenia 1000MHz (d 2000MHz) 100 ±5 Ohm 58dB przy 1000MHz; 90,5 przy 2000MHz; 87dB przy 1000MHz; 82,7 przy 2000MHz; 41dB przy 1000MHz; 21dB przy 1000MHz; 14,3 przy 2000MHz; 30dB przy 1000MHz; 85 db Rezystancja przewdnika 7.5 Ohms /100m Pjemnść wzajemna 42 pf / m Tabela 2. Wymgi transmisyjne kabla teleinfrmatyczneg miedzianeg. Panel krswy systemu uniwersalneg - twarteg. Kable transmisyjne systemu twarteg należy zakńczyć na panelach krswych 24 prtwych, zawierających uniwersalne gniazda z ekranwanymi złączami mdularnymi typu IDC

11 wydajnści d 2GHz. Knstrukcja prtów w panelu czyli uniwersalnych zakńczeń kablwych ma być identyczna d pisanej wcześniej knstrukcji i funkcjnalnści zespłów gniazd naściennych systemu twarteg (i zawierać te same elementy: ekranwane złącze szeregwe IDC, szczelną elektrmagnetycznie budwę klatkę Faraday a z autmatycznym sprężynwym mechanizmem mcującym kabel), z tym że gniazda mają być zblkwane w jedną 2-mdułwą wspólną ramką mntażwą. Kable liniwe wyprwadzić z prtów panela naturalnie, bez załamań (czyli na wprst pd kątem 180 O ) i wesprzeć na tylnej prwadnicy panela, mcując je lekk za pmcą pasek kablwych, zaś sam panel uziemić wykrzystując zacisk uziemiający becny na prwadnicy tylnej. Na wyskści panela, p bydwu jeg strnach ddatkw należy zamntwać na stelażu bczne rganizatry z kntrlą prmienia gięcia wyskści 2U, które wymuszą naturalny kierunek wyprwadzenia kabli krsujących na bki szafy, zapewniając przy tym autmatyczny prządek i ułatwiając dstęp d przełączanych prtów. W uniwersalnym ekranwanym panelu wypsażnym w złącza mdularne i gniazda pisanej knstrukcji, należy dcelw umieścić wymienne wkładki ekranwane z interfejsem 1xRJ45 Kat.6 A. Dcelwa wydajnść systemu jest wyższa i zgdnie z wcześniejszymi wymaganiami na czas pmiarów należy zamntwać wkładki wymienne wydajnści Klasy F A. Ddatkw panel ma mieć mżliwść rzbudwy czujniki płączenia raz wyjście w każdej sekcji na analizatr, pzwalający uruchmić system inteligentneg zarządzania kablwaniem wraz z mnitringiem infrastruktury teleinfrmatycznej w czasie rzeczywistym. 4.3 SIEĆ SZKIELETOWA Okablwanie szkieletwe zewnętrzne nie wchdzi w zakres teg prjektu i będzie pracwane jak ddzielny prjekt sieci zewnętrznych. W punkcie dystrybucyjnym BD 3 przewidzian wypsażenie dla zakńczenia kabli światłwdwych (panele, pigtaile, kable krswe). Uniwersalny panel krswy z prstą płytą człwą pwinien psiadać wysuwaną, metalwą i blkwaną szufladę, w celu umżliwienia łatweg dstępu przy mntażu mdułów zatrzaskwych i ewentualnej reknfiguracji płączeń w kmfrtwej dległści d szafy kablwej. Mechanizm zamykania szuflady ma być zatrzaskwy, nie pwdujący kniecznści psiadania żadnych narzędzi d twarcia panela i wysunięcia szuflady mntażwej. Panel ma zapewnić zamntwanie 4 ddzielnych kaset/mdułów zatrzaskwych w wersji światłwdwej lub miedzianej (dla zakńczenia maksymalnie 96 włókien światłwdwych lub 24 kabli symetrycznych) z mżliwścią wprwadzenia, c najmniej 8 kabli światłwdwych. Mduły mają być zgrupwane w 4 sekcje p 6 gniazd, przy czym każdy prt ma mieć mżliwść ddzielneg pisu i znaczenia pprzez system klrwych ikn. Panel standardw ma być wypsażny w elementy zapasu włókna (prwadnice krzyżaki), dławiki d wprwadzania i utrzymania kabli raz przeźrczystą pkrywę górną. Przełącznice (panele krswe) dla części światłwdwej dla kabli wielmdwych i jednmdwych zaprjektwan z interfejsem SC w knfiguracji wtyk-adapter-wtyk. 4.4 OKABLOWANIE TELEFONICZNE Przy realizacji łączy telefnicznych w budynku zaplanwan wykrzystanie istniejąceg kabla wielparweg telekmunikacyjneg (10 par). Kabel należy rzszyć na panelu telefnicznym z interfejsem RJ45 (50 prtów dwuparwych). Panel telefniczny ma mieć wyskść mntażwą 1U i zawierać zintegrwaną prwadnicę, umżliwiającą przymcwanie kabli mających zakńczenie na panelu. Zmiana tru telefniczneg d transmisji sprwadza się t dpwiednieg krswania sygnału za pmcą kabla zakńczneg złączami RJ45. Transmisja dbywa się p kablwaniu pzimym. 11

12 4.5 SYSTEM ORGANIZACJI POŁĄCZEŃ KABLOWYCH W celu zapewnienia Użytkwnikwi kmfrtweg dstępu d każdeg łącza tak, aby mógł w pełni zapanwać nad wszystkimi elementami całeg pasywneg systemu kablwania raz zachwać prządek ułżenia kabli nie tylk pdczas nrmalneg użytkwania, ale nawet w trakcie rerganizacji, które są częścią użytkwania sieci, należy bezwzględnie zastswać ddatkwe elementy prządkujące, które gwarantują minimalny prmień zagięcia zainstalwanych kabli płączeniwych (miedzianych lub światłwdwych)i redukują naprężenia kabli raz ich zagęszczenie, pzwalając na lepszy dstęp i prwadzenie kabli krswych. Zastswane rzwiązanie znacznie granicza ptrzebę stswania wieszaków i rganizatrów pzimych (które zabierają wyskść mntażwą U w szafie), pdnsi pjemnść i gęstść płączeń w punkcie dystrybucyjnym. Zastswać bczne rganizatry z kntrlą prmienia gięcia i gumwym przepustem kablwym wyskściach 1U, 2U, 4U, 6U raz 15U (w zależnści d ptrzeb) i zamntwać zgdnie z rysunkami szaf dystrybucyjnych. Uwaga: Przed mntażem paneli krswych wraz z prwadnicami przednimi należy sprawdzić czy d pełneg zamknięcia drzwi szafy, nie jest knieczne cfnięcie stelaży mntażwych URZĄDZENIA AKTYWNE Wymagania dtyczące urządzeń aktywnych Należy zapewnić łącza prędkści 1000Mbit/s w tym 24 prty PE. Należy zapewnić łącznść w szkielecie sieci za pmcą 2 łączy 10Gbit/s. Należy zaprjektwać sieć łącznie z dedykwanym prgramwaniem zarządzającym przełącznikiem. Pzstałe szczegóły dtyczące wymagań dla przełącznika znajdują się w tabeli pniżej. Wymagania przełącznika mdularneg mżliwść instalacji min. 6 kart liniwych z następującymi prtami: 24x10/100/1000BaseT, 24x1000BaseX (SFP), 20x10/100/1000BaseT+4x1000BaseX(SFP), 8x10Gbe (10GBase-T lub SFP+), 20x10/100/1000BaseT+2x (SFP+) karta kntrlera np. Ilść prtów mdułu d sterwania siecią bezprzewdwą Ddatkwe infrmacje na temat prtów Mżliwść mntażu kart PE 802.3af, PE 802.3at Obudwa Obudwa mdularna z min. 6 sltami na karty liniwe, Rzmiar tablicy adresów MAC min pzycji Zarządzanie CLI, WWW, telnet, pzapasmwe (prt szeregwy) Warstwa przełącznia 2,3 static IP ruting, RIP, RIPv2, OSPF, ruting multicastów PIM Sparse/Dense mde, raz wsparcie dla VRRP, BGP, Plicy Based Funkcje warstwy 3 Ruting Prędkść magistrali min Gbps Przepustwść min 392 mpps Ilść bsługiwanych VLANów min (802.1q) Spanning Tree (802.1d), Rapid Cnvergence Spanning Tree Funkcje wyskiej dstępnści (802.1w), Muliple Spanning Tree (802.1s), Radius, TACACS+, SNMPv3, SSL, SSHv2, 802.1x (mżliwść jednczesnej autentykacji dwma spsbami np x raz MAC, lub 802.1x lub WWW, bsługa d 32 autentykwanych stacji na Bezpieczeństw jednym prcie, wsparcie dla vice vlanów), Access cntrl lists 12

13 (ACLs), Identity-driven ACL, DHCP Snping, Dynamic ARP Prtectin aut MDIX autnegcjacja prędkści, duplex-u raz płączenia (MDI/MDIX) agregacja prtów zgdna z 802.3ad LACP QS priryteryzacja zgdna z 802.1p, TS, TCP/UDP, DiffServ RMON 4 grupy statistics, histry, alarm, events, SFLOW, zdalny prt mirrring pprzez tunel UDP (mżliwść śledzenia całeg Mnitrwanie prtu, w parciu vlan bądź ACL) Oprgramwanie Aktualizacje dstępne na strnie prducenta Gwarancja Wieczysta LLDP,LLDP-MED, dual flash images, CPU prtectin, Virus Pzstałe funkcje Thrttling, ICMP thrttling, bsługa ramek typu Jumb Zasilanie Mżliwść instalacji dwóch niezależnych zasilaczy Urządzenie musi pchdzić z legalneg źródła, zakupine w autryzwanym kanale sprzedaży prducenta w Plsce i bjete standardwym pakietem usług gwarancyjnych zawartych w cenie urządzenia i świadcznych przez siec serwiswa prducenta na terenie Plski. Wymagania szczegółwe dtyczące dstawy urządzeń sieciwych. Wymaga się aby: 1. Sprzęt pchdził z legalneg kanału dystrybucji prducenta. 2. Sprzęt był fabrycznie nwy, nie używany i nie stanwił części prjektu d inneg klienta. 3. Sprzęt bjęty był standardwym pakietem usług gwarancyjnych zawartych w cenie urządzenia i świadcznych przez sieć serwiswą prducenta na terenie Plski. 4. Przedstawić listy numerów seryjnych ferwaneg sprzętu przed dstawą, w celu zweryfikwania u prducenta legalnści pchdzenia sprzętu. Przełącznik mdularny i elementy wypsażenia muszą pchdzić d jedneg prducenta i z tej samej rdziny prduktów. Mduły ptyczne SFP+ muszą pchdzić d prducenta przełączników. Prjektwany kntrler sieci WLAN musi spełniać następujące parametry Zamawiany system musi spełniać następujące wymagania: (a) Standardy radiwe: n, a, b, g (b) Uplinki budwa - Kntrler pwinien byś dstarczny jak slt d budwy przełącznika mdularneg - Min 2 prty 10Gbit/s (c) Pdłączanie AP - Pdłączanie z użyciem L2 (L2 radi adptin) - Pdłączanie AP pprzez sieć rutwanę IP (L3 radi adptin) (d) Obsługiwana ilść AP - Min 40 z mżliwścią dalszej rzbudwy (e) Uwierzytelnianie: - IEEE 802.1x RADIUS server authenticatin, - WPA TKIP with EAP-MD5, EAP-TLS, PEAP (f) Szyfrwanie: - 64/128 WEP PSK, WPA with 256 AES, WPA with TKIP, (g) Kntrla dstępu i jakść ruchu: - QS wielpzimwa kntrla pasma - Mapwanie SSID na VLAN (d min 16 jednczesnych SSID) - Autentykacja w parciu WWW (h) Zarządzanie: - WWW ver HTTPS, SNMP v.2, v3, CLI. 13

14 (i) Funkcja HOT-SPOT - Urządzenie musi umżliwiać utwrzenie knt administratrów umżliwiających zakładanie knt dla gści (tymczaswe lginy i hasła) d 500 jednczesnych użytkwników, urządzenie musi bsługiwać "gści" nawet w przypadku ich błędnej/statycznej knfiguracji IP - Administracja kntami tymczaswymi musi dbywać się z pzimu WWW (j) Pzstałe: - DHCP serwer - Lkalny radius serwer - NAT Prjektwane punkty dstępwe muszą spełniać pniższe wymagania Musi psiadać prgramwanie d pracy w trybie samdzielnym raz tzw. lekkieg AP pd kntrlą kntrlera sieci bezprzewdwej. Minimalne wymagania w pracy z kntrlerem t: - bsługa mesh - bsługa prtkłu umżliwiająceg ddzielenie ruchu lkalneg (wychdząceg bezpśredni z AP) d ruchu kierwaneg d kntrlera. - wsparcie dla WIDS Wymaganie szczegółwe d punktu bezprzewdweg Obsługiwane standardy radiwe: min a/b/g/n, jednczesna bsługa min 16ssid/bssid Ilść prtów: min 1 RJ-45 aut-sensing 10/100/1000 prt (IEEE Type 10Base-T, IEEE 802.3u Type 100Base-TX, 1000BASE-T Full-duplex) Duplex: half r full 1 RJ-45 prt knsli szeregwej Ilść zainstalwanych mdułów radiwych: 2 - Radi 1: a/b/g/n - Radi 2: a/n Przepustwść 2 strumienie przestrzenne przepustwści 300 Mbps na radi. Obudwa: Wewnętrzna Ilść wbudwanych anten: 6 Temperatura pracy: 0º t 50º C Zasilanie: Zewnętrzny zasilacz AC 230VAC raz zasilanie zgdne z 802.3af, zużycie energii: maks 12,9W Certyfikaty dt. Bezpieczeństwa: min. UL 2043; UL 60950; IEC 60950; EN ; CSA 22.2 N ; CAN/CSA-C22.2 N ; EN Pzstałe certyfikaty: min. EN Class B; EN ; EN ; ICES-003 Class B; FCC Part 15, Class B Certyfikaty medyczne: EN standard fr healthcare Urządzenia muszą pchdzić z legalneg źródła, zakupine w autryzwanym kanale sprzedaży prducenta i bjęte standardwym pakietem usług gwarancyjnych zawartych w cenie urządzenia i świadcznych przez sieć serwiswą prducenta na terenie Plski. Sprzęt musi być fabrycznie nwy i nie mże pchdzić z dstawy d realizacji prjektu u inneg klienta. Z urządzeniami ma być dstarczne prgramwanie d zarządzania. System zarządzający urządzeniami aktywnymi: 1. System musi być zbudwany w architekturze klient serwer, 2. Dstęp d sytemu zarządzania musi być realizwany przez przeglądarkę internetwą lub dedykwaną aplikację (klient GUI), 14

15 3. System musi być zbudwany mdułw, tak aby mżliwe był dinstalwanie mdułu dająceg ddatkwą funkcjnalnść, 4. System zarządzania musi spełniać pdstawwe funkcje: Autmatyczne wykrywanie tplgii sieci Mnitrwanie stanu urządzeń p prtkle SNMP Knfiguracja urządzeń p prtkle SNMP Knfiguracja list dstępu (ACL) na zarządzanych urządzeniach Knfiguracja VLANów na zarządzanych urządzeniach Zarządzenie knfiguracją urządzeń, twrzenie backupów raz grupwe implementwanie knfiguracji przechwywanych w systemie zarządzania Zarządzenie zdarzeniami, przypisywanie alarmów d różneg rdzaju zdarzeń Mżliwść wysyłania alarmów np. mailem lub SMS em Generwanie raprtów w parciu szablny z mżliwścią dstswywania ich d ptrzeb klienta Obrazwanie sieci w pstaci mapki wraz z wyróżnianiem klrami występujących alarmów Lkalizwanie użytkwników p adresie IP lub MAC Mżliwść zdefiniwania plityki zmieniającej ustawienia sieci w przypadku wykrycia ataku sieciweg Mżliwść utwrzenia mapki sieciwej brazującej płączenia sieciwe związane z zarejestrwanym atakiem sieciwym 5. Muszą być dstępne mduły umżliwiające rzbudwę i integrację systemu następujące funkcjnalnści: Zarządzanie dstępem użytkwników z wykrzystaniem 802.1x Zarządzanie klientami na stacjach rbczych w ramach implementacji technlgii Netwrk Access Cntrl Zarządzenie infrastrukturą Wi-Fi z wykrzystaniem kntrlerów bezprzewdwych Zarządzenia mechanizmami QS w tym mnitrwanie parametrów SLA Obsługa infrmacji przesyłanych z wykrzystaniem sflw raz Netstream z urządzeń sieciwych raz brazwanie wyników Zarządzenie systemem telefnii IP Zarządzenie sieciami MPLS raz sieciami VPN w parciu MPLS raz VPLS 6. Niezbędne jest aby system zarządzania był w stanie pdłączyć się i imprtwać dane z Active Directry System pwinien wspierać dstęp dla gści w przypadku wykrzystywania 802.1x System musi mieć mżliwść autmatyczneg twrzenia i rzsyłania raprtów 7. Wymagana jest mżliwść twrzenia knt administratrskich z różnymi pzimami uprawnień, z mżliwścią przypisywania administratrów d grup urządzeń 8. System musi wspierać c najmniej 1400 urządzeń w ramach standardw dstarczaneg sytemu. Różnych prducentów urządzeń sieciwych. 9. Dla wszystkich bsługiwanych standardw urządzeń musi być dstępnie nie tylk mnitrwanie ale również zarządzanie, czyli mżliwść mdyfikacji knfiguracji urządzeń. 10. Musi również mieć mżliwść implementacji rzprsznej, wykrzystując różne serwery d instalacji swich kmpnentów. Wymagania dtyczące serwera Specyfikacja serwera DL380p Gen8 25-SFF CTO Server 1st Prcessr DL380p Gen8 E Kit, 2400 MHZ 1x 8GB 2Rx4 PC3L-10600R-9 Kit (R-DIMM/Dual Rank/Lw Vltage) Całkwita wielkść pamięci RAM: 8 GB 15

16 2x 300GB 6G SAS 10K 2.5in SC ENT HDD Całkwita pjemnść dysków twardych: 600 GB 1x DL380p Gen8 Default PCI Riser Bard 1x Embedded P420i SA Cntrller 1x Ethernet 1GbE 4P 331FLR FIO Adptr 1x 512MB FBWC fr P-Series Smart Array Brak system peracyjneg (Nt Included) LTU 1x Insight Cntrl 1x Insight Cntrl ML/DL/BL FIO Bndl Lic 1x 3Y NBD Practive Care SVC 4.7 PUNKT DYSTRYBUCYJNY Szafy stjące mają być bezwzględnie ustawine na nóżkach i wypzimwane przed mntażem innych urządzeń. Główny Punkt Dystrybucyjny Szafa dystrybucyjna serwerwa 42U 19 wymiarach zew. 800x1000 mm ustawina na ckle wyskści 100 mm. W szafie GPD kable trzeba wprwadzić przez przepust szcztkwy w ckle lub panelu 4U znajdującym się w dlnej części tylnej ściany szafy z przepustem szcztkwym Budwa szafy: 1) Materiał: blacha alucynkw-krzemwa z katdwą chrną antykrzyjną, 2) Klr czarny RAL9005 3) W dachu i pdstawie p dwa twry pd zainstalwanie paneli wentylacyjnych/ zaślepek z włókniną, 4) Panel 4U znajdujące się w dlnej części tylnej ściany szafy z przepustem szcztkwym umżliwiającym wprwadzenie kabli liniwych 5) Drzwi przednie szklane perfrwane p bkach z mżliwścią mntażu praw i lewstrnneg z zamkiem trzypunktwym z klamką, 6) Ściany bczne i tylna zdejmwane, mcwane przy pmcy dwóch zamków jednpunktwych, 7) Sześć pinwych prfili/słupów mntażwych rzstawie 19, z mżliwścią mntwania ddatkwych paneli w pinie, 8) Wytrzymałść statyczna szafy kł 1200kg, 9) Szafa ma spełniać wymgi zabezpieczenia IP20 zgdnie z nrmami PN 92/E /EN / IEC 529, 10) Wszystkie elementy rzłączne tj. drzwi, ściany bczne itd. psiadają linki uziemiające, 11) Perfracja na szerkść 4U na wszystkich ścianach szafy na dle na wyskści kł 40-50cm d pdstawy szafy, 16

17 12) 4 belki pzime mcwane d zewnętrzneg stelaża szafy p 2 z każdej strny przeznaczne d mcwania kabli skrętkwych z mżliwścią dmntwania ddatkwych belek. 13) Mżliwść zastswania kmpletu kół jezdnych, zamiast mntażu na ckle, Wypsażenie szafy ma być zgdne ze specyfikacją materiałwą dłączną d prjektu. 5. WYMAGANIA GWARANCYJNE Należy zapewnić bjęcie wyknanej instalacji gwarancją systemwą prducenta, która zabezpieczy Inwestra/Użytkwnika przed błędami materiałwymi prduktów, kłptami transmisyjnymi, jak i błędami instalacyjnymi Wyknawcy, realizująceg budwę systemu kablwania strukturalneg. Okres gwarancji udzielnej bezpśredni przez prducenta nie mże być krótszy niż 25 lat (Wymagane jest dstarczenie certyfikatu gwarancyjneg prducenta-wytwórcy wszystkich elementów kablwania udzielneg bezpśredni Użytkwnikwi kńcwemu i stanwiąceg 25-letnie zbwiązanie gwarancyjne prducenta w zakresie dtrzymania parametrów wydajnściwych, jakściwych, funkcjnalnych i użytkwych wszystkich elementów ddzielnie i całeg systemu kablwania). Gwarancja na kablwanie pasywne ma być bezpłatną usługą serwiswą ferwaną Użytkwnikwi kńcwemu (Inwestrwi) przez prducenta-wytwórcę kablwania. Ma bejmwać swim zakresem całść systemu kablwania pzimeg, tj. d główneg punktu dystrybucyjneg d gniazda kńcweg wraz z kablami krswymi i przyłączeniwymi, w tym również kablwanie pinwe, zarówn dla prjektwanej części lgicznej, jak i telefnicznej. 25 letnia gwarancja systemwa prducenta-wytwórcy ma bejmwać: - gwarancję materiałwą (Prducent-wytwórca zagwarantuje, że jeśli w jeg prduktach pdczas dstawy, instalacji bądź 25-letniej eksplatacji wykryte zstaną wady lub usterki fabryczne, t prdukty te zstaną naprawine bądź wymienine); - gwarancję parametrów łącza/kanału (Prducent-wytwórca zagwarantuje, że łącze stałe bądź kanał transmisyjny zbudwany z jeg kmpnentów przez kres 25 lat będzie charakteryzwał się parametrami transmisyjnymi przewyższającymi wymgi stawiane przez nrmę ISO/IEC Am. 1, 2 dla kreślnej kategrii lub klasy wydajnści); - gwarancję aplikacji (Prducent-wytwórca zagwarantuje, że na jeg systemie kablwania przez kres 25 lat będą pracwały dwlne aplikacje (współczesne i pracwane w przyszłści), które zaprjektwane były (lub będą) dla systemów kablwania w rzumieniu nrmy ISO/IEC Am. 1, 2. Okres gwarancji ma być standardw udzielany przez prducenta (wytwórcę wszystkich elementów kablwania), tzn. na warunkach ficjalnych, gólnie znanych, dstępnych i publikwanych. Tym samym świadczenia specjalnie wydłużnych kresach gwarancji wystawine przez prducentów, dstawców, dystrybutrów, pśredników, wyknawców lub innych nie są uznawane za wiarygdne i równważne względem niniejszych wymagań. Okres gwarancji liczny jest d dnia, w którym pdpisan prtkół kńcweg dbiru prac i prducent kablwania wystawił certyfikat gwarancji. Udzielna gwarancja ma pnadt zapewniać naprawę lub wymianę prduktów wadliwych na kszt prducenta (tzn. bejmwać również kszt instalacji, czyli rbciznę w trakcie naprawy, wymiany lub zamiany). prducenta. Warunki udzielenia gwarancji prducenta nie mgą narzucać kniecznści przeprwadzania przeglądów wyknanej instalacji ani pwdwać Użytkwnika/Inwestra bciążenia ksztami serwisu. 17

18 Wszystkie knieczne prace i działania związane z psiadaniem gwarancji lub przywróceniem d stanu bezawaryjnści nie mgą bciążać finansw Użytkwnika/Inwestra przez cały kres trwania serwisu gwarancyjneg. Wszystkie pwyższe warunki mają utrzymane w ciągu całeg 25-letnieg kresu gwarancyjneg, któreg pczątek wyznacza data zarejestrwania instalacji przez prducenta. Certyfikat ma być wystawiny przez prducenta (a nie instalatra, dystrybutra, imprtera czy przedstawiciela prducenta), w języku plskim i psiadać jednznaczny identyfikatr, pzwalający na jeg szybkie dnalezienie w glbalnej bazie danych. Na certyfikacie musi być również umieszczna nazwa biektu/inwestra raz pdstawwe warunki gwarancyjne, z których nie wynika przeniesienie żadnych zbwiązań serwiswych na inne pdmity niż prducent, który udziela gwarancji 25-letniej. W celu zagwarantwania Użytkwnikwi najwyższej jakści parametrów technicznych i użytkwych raz zgdnści ze wszystkimi wymaganiami dkumentacji w zakresie technicznym i funkcjnalnym, niezależnie d kniecznści udzielenia gwarancji 25-letniej, cała instalacja pwinna być nadzrwana w trakcie budwy przez inżynierów ze strny prducenta. Zbudwana infrastruktura kablwa ma być fizycznie sprawdzna przez Prducenta przed dbirem technicznym i wystawieniem certyfikatu gwarancyjneg. Użytkwnik/Inwestr ma d Prducenta trzymać raprt (w j. plskim), ptwierdzający sprawdzenie całej instalacji pd kątem technicznym, funkcjnalnym i administracyjnym raz estetycznym. W celu zabezpieczenia dstarczenia raz ujawnienia prcedury, jak również zapznania Użytkwnika/Inwestra z prawami, bwiązkami i graniczeniami gwarancji, wyknawca ma psiadać aktualną umwę zawartą bezpśredni z prducentem-wytwórcą kablwania (tj. prducentem wszystkich elementów systemu kablwania) regulującą uprawnienia, prcedurę, warunki i tryb udzielenia gwarancji Użytkwnikwi przez prducenta kablwania raz zbwiązania każdej ze strn. Pnadt wyknawca ma psiadać dyplmy ukńczenia kursu kwalifikacyjneg przez zatrudninych pracwników w zakresie 1. instalacji, 2. pmiarów, nadzru, wykrywania raz eliminacji uszkdzeń raz 3. prjektwania kablwania strukturalneg, zgdnie z nrmami międzynardwymi raz prcedurami instalacyjnymi prducenta kablwania. Dkumenty mają być przedstawine Zamawiającemu przed pdpisaniem umwy. Dyplmy sprządzne w języku bcym należy dstarczyć wraz z tłumaczeniem na język plski, pświadcznym przez wyknawcę. W celu uzyskania gwarancji, p wyknaniu instalacji firma wyknawcza pwinna zgłsić wnisek certyfikację zbudwaneg systemu d prducenta kablwania. Przykładwy wnisek pwinien zawierać: nazwę instytucji i biektu, w którym jest zbudwan instalację, listę zainstalwanych elementów systemu zakupinych w autryzwanej sieci sprzedaży w Plsce, imienną listę pracwników wyknujących instalację (ukńczny kurs 1 i 2 stpnia), wyciąg z dkumentacji pwyknawczej pdpisanej przez pracwnika pełniąceg funkcję nadzrującą (np. Kierwnik Prjektu) z ukńcznym kursem 3 stpnia raz wyniki pmiarów dynamicznych łączy/kanałów transmisyjnych (Permanent Link/Channel) wszystkich trów miedzianych i światłwdwych według bwiązujących nrm, definiujących parametry transmisyjne lub prcedury pmiarwe kablwania strukturalneg raz według wskazań wymagań w dkumentacji prjektwej. 6. ADMINISTRACJA I DOKUMENTACJA Wszystkie kable pwinny być znaczne numerycznie, w spsób trwały, tak d strny gniazda, jak i d strny szafy mntażwej. Te same znaczenia należy umieścić w spsób trwały na gniazdach sygnałwych w punktach przyłączeniwych Użytkwników raz na panelach. Przykładwa knwencja znaczeń kablwania pzimeg na gniazdach kńcwych: 18

19 A/B/C, gdzie: A numer szafy B numer panela w szafie C numer prtu w panelu Przykładwa knwencja znaczeń kablwania pzimeg na panelach krswych: A/B, gdzie: A numer pmieszczenia B numer gniazda w pmieszczeniu Pwyknawcz należy sprządzić dkumentację instalacji kablwej uwzględniając wszelkie, ewentualne zmiany w trasach kablwych i rzeczywiste rzmieszczenie punktów przyłączeniwych w pmieszczeniach. D dkumentacji należy dłączyć raprty z pmiarów trów sygnałwych. 7. ODBIÓR I POMIARY SIECI Warunkiem kniecznym dla dbiru kńcweg instalacji przez Inwestra jest uzyskanie gwarancji systemwej prducenta, ptwierdzającej jakść i zgdnść wszystkich zainstalwanych trów transmisyjnych z wymaganiami dkumentacji prjektwej i parametrami zdefiniwanymi przez bwiązujące nrmy. W celu dbiru instalacji kablwania strukturalneg, należy spełnić następujące warunki: 1. Wyknać kmplet pmiarów pis pmiarów części miedzianej. 1. Wyknawstw pmiarów musi być zgdne z nrmą PN-EN 50346:2004/A1+A2: Pmiary należy wyknać dla wszystkich interfejsów kablwania pzimeg raz pinweg (szkieletweg). Należy użyć miernika dynamiczneg (analizatra), który psiada ryginalną i najnwszą wersję prgramwana wewnętrzneg (firmware), umżliwiającą dknanie analizy parametrów, według aktualnie bwiązujących nrm. Cały sprzęt pmiarwy musi psiadać aktualną kalibrację i legalizację (tj. certyfikat ptwierdzający dkładnść jeg wskazań, wydany przez serwis prducenta). Pmiary kablwania miedzianeg (sieci LAN) Miernik d pmiarów kablwania miedzianeg musi charakteryzwać się c najmniej IV klasą dkładnści wskazań wg. IEC /Ed. 3 (np. Fluke DSX-5000), przy czym analizatr bezwzględnie musi psiadać generatr sygnałów, pzwalający na wyknanie fizycznych analizy wszystkich parametrów w paśmie min. 20% wyższym niż limit nrmy dla danej wydajnści kablwania. Pmiary części miedzianej należy wyknać dla maksymalnej wydajnści kablwania, kreślnej w dkumentacji i sknfrntwać z wymaganiami nrm ISO/IEC11801:2002/Am2:2010 lub EN :2011. Na raprcie (sprządznym ddzielnie dla każdeg pmiaru) mają być widczne: wynik pmiaru, identyfikacja łącza, wskazanie nrmy, knfiguracja pmiarwa raz infrmacja pisująca wielkść marginesu pracy (inaczej zapasu, tj. różnicy pmiędzy wymaganiem nrmy a pmiarem, zazwyczaj wyrażana w jednstkach dpwiednich dla każdej mierznej wielkści). Raprt pmiarwy ma jednznacznie infrmwać pprawnści pmiaru (dbry/zły, pass/fail) 19
