2 ZAWARTOŚĆ DOKUMENTACJI 1. ZAKRES PROJEKTU PODSTAWY OPRACOWANIA ZAŁOŻENIA UŻYTKOWNIKA I PRZYJĘTA ARCHITEKTURA ROZWIĄZANIA OPIS STRUKTURY SYSTEMU OKABLOWANIA KONFIGURACJA PUNKTU LOGICZNEGO OKABLOWANIA MIEDZIANE POZIOME SIEĆ SZKIELETOWA OKABLOWANIE TELEFONICZNE URZĄDZENIA AKTYWNE PUNKT DYSTRYBUCYJNY WYMAGANIA GWARANCYJNE ADMINISTRACJA I DOKUMENTACJA ODBIÓR I POMIARY SIECI UWAGI KOŃCOWE ALTERNATYWNE PROPOZYCJE OBJAŚNIENIA ZESTAWIENIE MATERIAŁOWE...22 Spis rysunków: Rys. 1. Schemat idewy kablwania strukturalneg Rys. 2. Rzmieszczenie elementów w stelażu GPD Rys. 3. Rzmieszczenie elementów w szafie PPD1 Rys. 4. Rzut parteru sieć strukturalna Rys. 5. Rzut II piętra sieć strukturalna 2

3 1. ZAKRES PROJEKTU Przedmitem niniejszeg pracwania jest prjekt rzbudwy instalacji kablwania strukturalneg II piętra raz parteru (instalacja kmputerwa, telefniczna) w budynku Wjewódzkieg Funduszu Ochrny Śrdwiska i Gspdarki Wdnej w Oplu. Prjekt pracwan zgdnie ze wskazówkami i zaleceniami Inwestra, na pdstawie wizji lkalnej i ustaleń, z uwzględnieniem wymagań użytkwników c d elastycznści systemu raz standardów nwczesnych urządzeń d transmisji danych. 2. PODSTAWY OPRACOWANIA Zakres niniejszeg prjektu party jest na specyfikacjach i wymaganiach zawartych w nrmach regulujących zasady prjektwania i dbru urządzeń kablwania strukturalneg raz jeg pracy w kreślnych warunkach śrdwiska. ISO/IEC11801: Infrmatin technlgy - Generic cabling fr custmer premises PN-EN :2011 Technika Infrmatyczna Systemy kablwania strukturalneg Część 1: Wymagania gólne PN-EN :2008/A1:2011 Technika Infrmatyczna Systemy kablwania strukturalneg Część 2: Budynki biurwe Ddatkwe nrmy eurpejskie związane z planwaniem (prjektwaniem) kablwania, pwłane w prjekcie: PN-EN :2010/A1:2011 Technika infrmatyczna. Instalacja kablwania Część 1- Specyfikacja i zapewnienie jakści PN-EN :2010/A1:2011 Technika infrmatyczna. Instalacja kablwania Część 2 - Planwanie i wyknawstw instalacji wewnątrz budynków PN-EN 50346:2004/A2:2010 Technika infrmatyczna. Instalacja kablwania - Badanie zainstalwaneg kablwania PN-EN 50310:2007 Stswanie płączeń wyrównawczych i uziemiających w budynkach z zainstalwanym sprzętem infrmatycznym. System kablwania raz wydajnść kmpnentów musi pzstać w zgdzie z wymaganiami nrmy PN-EN :2011 lub z adekwatnymi nrmami międzynardwymi, tj. ISO/IEC 11801:2002/Am1, 2. Uwaga: W przypadku pwłań nrmatywnych niedatwanych bwiązuje zawsze najnwsze wydanie cytwanej nrmy. Wyknawca ma bwiązek wyknać instalację kablwania zgdnie z wymaganiami nrm bwiązujących w czasie realizacji zadania, przy uwzględnieniu wszystkich wymagań pisanych w dkumentacji prjektwej. System kablwania raz wydajnść kmpnentów na etapie ddania instalacji d użytku musi pzstać w zgdzie z wymaganiami nrm PN-EN :2011 i ISO/IEC11801:

4 3. ZAŁOŻENIA UŻYTKOWNIKA I PRZYJĘTA ARCHITEKTURA ROZWIĄZANIA Ilść i lkalizację stanwisk rbczych, przyjęt na pdstawie aktualnej dla daty wyknywania dkumentacji wytycznych Użytkwnika i prjektu aranżacji wnętrz. W przypadku zmiany tej kncepcji, stateczna i precyzyjna lkalizacja gniazd lgicznych pwinna być ustalna między Użytkwnikiem, a Wyknawcą w trakcie realizacji; Wszystkie elementy pasywne składające się na kablwanie strukturalne muszą być znaczne nazwą lub znakiem firmwym, teg sameg prducenta kablwania i pchdzić z jednlitej ferty reprezentującej kmpletny system w takim zakresie, aby zstały spełnine warunki niezbędne d uzyskania bezpłatneg certyfikatu gwarancyjneg w/w prducenta; Aby zagwarantwać pwtarzalne parametry minimum kategrii 6 raz ptwierdzić zgdnść parametrów elektrycznych prpnwanych mdułów gniazd z bwiązującymi nrmami wymagane jest na etapie ferty przedstawienie dpwiednich certyfikatów wydanych przez niezależne labratria uwzględniające metdę kwalifikacji kmpnentów sieciwych de-embedded; Maksymalna długść kabla instalacyjneg (d punktu dystrybucyjneg d gniazda kńcweg) nie mże przekrczyć 90 metrów; Minimalne wymagania elementów kablwania strukturalneg miedzianeg t rzeczywista Kategria 6 (kmpnenty)/ Klasa E (wydajnść całeg systemu) w wersji ekranwanej; Ze względu na rzbudwę kablwania wyknanie instalacji nie mże pwdwać klizji z istniejącym już kablwaniem sprwadznym d GPD ani spwdwać utraty udzielnej gwarancji; Okablwanie pzime ma być prwadzne pdwójnie ekranwanym kablem typu F/FTP kat.6 paśmie przenszenia 250 MHZ w słnie trudnpalnej LSZH; Okablwanie strukturalne ma być zrealizwane w parciu ekranwany mduł gniazda RJ45 kat. 6, zacisk ekranu kabla 360, wyprwadzenie kabla z mdułu 180 ; Należy zastswać panele 24 prtwe ekranwane, kat.6 mdularne z pcją uruchmienia inteligentneg zarządzania kablwaniem ; Punkt Lgiczny PL należy zaprjektwać na kątwej płycie człwej z mżliwścią mntażu dwóch mdułów gniazd RJ45 w uchwycie d sprzętu Msaic (mntaż pdtynkwy); W budynku na parterze istnieje kablwanie strukturalne zakńczne w lkalnej szafie wiszącej PPD0. Szafa dystrybucyjna PPD0 wraz z kablwaniem strukturalnym raz gniazdami kńcwymi użytkwnika jest przeznaczna d demntażu. Nw prjektwane kablwanie strukturalne należy zakńczyć w istniejącym punkcie GPD w serwerwni-wlnstjący stelaż 19 ; W budynku na II piętrze istnieje kablwanie strukturalne zakńczne w lkalnej szafie PPD1 (szafa 45U 600x600). Okablwanie strukturalne wraz z gniazdami kńcwymi użytkwnika i wypsażeniem szafy jest przeznaczna d demntażu. Nw prjektwane kablwanie strukturalne należy zakńczyć w istniejące szafie PPD1. Zaprjektwan płączenie szkieletwe pmiędzy GPD w serwerwni na I piętrze a lkalnym punktem PPD1 na II piętrze 6 kablami typu S/FTP kat.7, 4 pary 23AWG, LSFRZH; 4

5 Płączenie szkieletwe ma być zrealizwane w parciu ekranwany mduł gniazda RJ45 kat.6a ISO STP T568A/B, zacisk ekranu kabla 360, wyprwadzenie kabla z mdułu 180 i umżliwiać dcelw transmisje aplikacji 10 Gigabit Ethernet Dla punktu dystrybucyjneg PPD1 zaprjektwan przełącznik 24prtwy z technlgią Gigabit Ethernet. Opracwanie nie bejmuje bezprzewdweg punktu dstępweg. Płączenie szkieletwe dla transmisji głsu pmiędzy GPD w serwerwni na I piętrze a lkalnym punktem PPD1 na II piętrze zaprjektwan kablem U/UTP 25 par kat.3, drut 24AWG 100 Ohm, LSZH. Kable zakńczyć na panelach telefnicznych 25 Prt RJ45, UTP (25x2pary) z rzszyciem p jednej parze na prt. Śrdwisk, w którym będzie instalwany sprzęt kablwy jest śrdwiskiem biurwym, zstał n sklasyfikwane jak M 1 I 1 C 1 E 2 wg. specyfikacji śrdwiska instalacji kablwania (MICE) zgdnie z PN-EN : OPIS STRUKTURY SYSTEMU OKABLOWANIA Prwadzenie kablwania pzimeg. Ze względu na warunki budwy i status budynku kablwanie pzime zstanie rzprwadzne: 1. w krytarzach, w nw prjektwanych krytach kablwych w przestrzeni sufitu pdwieszaneg ( na II piętrze) lub krytach na ścianie (parter); 2. w pmieszczeniach biurwych, d punktu lgiczneg pdtynkw w rurkach typu Peszel (należy zastswać sprzęt z uchwytem Msaic). Należy stswać kable w pwłkach trudnpalnych LSZH (LS0H). Przy prwadzeniu tras kablwych zachwać bezpieczne dległści d innych instalacji. W przypadku traktów, gdzie kable sieci teleinfrmatycznej i zasilającej biegną razem i równlegle d siebie, należy zachwać dległść (rzdział) między instalacjami (szczególnie zasilającą i lgiczną), c najmniej 50mm (w przypadku głównych ciągów kablwych) lub stswać metalwe przegrdy raz c najmniej 10mm dla gniazd kńcwych. Wielkść separacji dla trasy kablwej jest bliczna dla kabli F/FTP. Zakłada się, że ilść bwdów elektrycznych 230V 50Hz max 16A nie będzie większa niż 15 w przypadku głównych ciągów kablwych raz 3 dla gniazd kńcwych. 4.1 KONFIGURACJA PUNKTU LOGICZNEGO Punkt lgiczny PL party zstał na płycie człwej skśnej (kątwej, z wyprwadzeniem na dół, na sks kabli przyłączeniwych, d strny ściany zaś, pinw d góry kabla instalacyjneg w celu zagwarantwania najbardziej łagdneg prwadzenia kabli, a także zabezpieczenia przed ich załamywaniem pd wpływem własneg ciężaru lub przez mntera pdczas instalacji). Płyta człwa ma psiadać samzamykające (p wyjęciu wtyku) klapki przeciwkurzwe raz (w celach piswych) w górnej części, widcznej dla Użytkwnika, pla pzwalające na wprwadzenie pisu każdeg mdułu gniazda (numeracji prtu) ddzielnie przy czym pisy muszą być zabezpieczne przeźrczystymi pkrywami (chrniącymi przed zamazaniem lub zabrudzeniem). Płyta człwa ma być zgdna ze standardem uchwytu typu Msaic (45x45mm), celem jak największej uniwersalnści i mżliwści adaptacji d dwlneg systemu i linii wzrniczej sprzętu elektrinstalacyjneg dwlneg prducenta. 5

6 Rys.1. Przykład kątwej płyty człwej Msaic. W pisane płyty człwe należy zamntwać dwa ekranwe dwuelementwe mduły gniazda RJ45 Kat.6. Ze względu na wymagania Inwestra należy zastswać mduł RJ45 zmniejsznych gabarytach (wymagane wymiary: 15,3x20,5x36,7mm). Zwarta knstrukcja ma umżliwiać wyską gęstść upakwania mdułów. Mduł ma psiadać pełne ekranwanie i mieć knstrukcję dwuelementwą, składającą się z części przedniej (z interfejsem RJ45 raz złączami dla par transmisyjnych i strzami d dcięcia ich nadmiaru w trakcie zarabiania złącza) raz części tylnej (zintegrwanej prwadnicy par transmisyjnych wraz z sprężynwym samzaciskwym uchwytem 360 kabla ekranwaneg na całym bwdzie kabla). Ekranwana metalwa budwa (w frmie dlewu, zarówn na części przedniej i tylnej) pdczas mntażu gniazda ma się składać w szczelną całść, twrząc zintegrwaną i szczelną klatkę Faradaya. Knstrukcja mdułu i uchwytu ekranu nie mże zniekształcać knstrukcji kabla, ma również zapewniać maksymalną łatwść instalacji raz gwarantwać najwyższe parametry transmisyjne. Wymaga się, aby każdy mduł gniazda RJ45 psiadał mżliwść uniwersalneg terminwania kabli, tj. w sekwencji T568A lub T568B. Każdy mduł ma być zarabiany narzędziami. Zalecane jest, wykrzystanie d mntażu takich narzędzi, które pprzez jeden ruch narzędzia, zapewniają krótkie rzplty par (max.6mm) raz dużą pwtarzalnść i szybkść zarabiania. Mduły ekranwane gniazd RJ45, mają zapewniać współpracę z drutem miedzianym średnicy d 0,50 d 0,65mm (24 22 AWG), będącym elementem kabla 4-parweg pdwójnie ekranwaneg typu PiMF (knstrukcja F/FTP) impedancji falwej 100 Ω. Rys.2. Przykładwa budwa mdułu gniazda wymaganeg d zabudwy 6

7 Materiały Obudwa gniazda raz matrycy Odlew ze stpu cynkweg Styk ekranu Stal nierdzewna Styki gniazda RJ-45 Stp miedziw-berylwy platerwany dmieszką złta w miejscu styku na pzstałej niklwany Styki złącza IDC Niklwany fsfrbrąz Charakterystyka elektryczna Napięcie przebicia 150V AC Charakterystyki mechaniczne Ilść cykli płączeniwych Minimum 750 cykli Średnica kabla Maksimum 9,0mm Średnica przewdnika - drut AWG Średnica przewdnika - linka AWG z maksymalną średnicą izlacji 1,6mm Temperatura pracy -40 C C Tabela 1. Specyfikacja mdułów gniazd RJ45 użytych w prjekcie f [MHz] IL [db] max RL [db] min NEXT [db] min FEXT [db] min 100 0,20 33,2 57,7 48, ,32 17,4 47,9 40,1 Tabela 2. Charakterystyki gniazd użytych w prjekcie przy częsttliwściach znaminwych Rys.3. Knfiguracja Punktu Lgiczneg Ze względu na zapewnienie długterminwej trwałści i wydajnści, d zakńczenia par transmisyjnych wymaga się zastswania narzędzia, które kntrlując siłę, kierunek i dystans ruchu technlgiczneg w jednym cyklu pracy zakańczają trwale wszystkie żyły (wcześniej przygtwane) kabla transmisyjneg na całym złączu IDC. Ze względu na dstępne becnie na rynku urządzenia aktywne dla zapewnienia pełnej kmpatybilnści wstecz na etapie uruchmienia instalacji wymaga się zastswania interfejsu RJ45. 7

8 4.2 OKABLOWANIA MIEDZIANE POZIOME Zadaniem instalacji teleinfrmatycznej (lgicznej) jest zapewnienie transmisji danych pprzez kablwanie Klasy E / Kategrii 6. Prjektwane kablwanie strukturalne bejmuje 80 miedzianych trów lgicznych. Medium transmisyjne miedziane. Ze względu na przyjęte wymiary przepustów kablwych raz zaprjektwane trakty prwadzenia kabli i związane z tym prześwity, wymagane jest zastswanie medium transmisyjneg maksymalnej średnicy zewnętrznej 7,3mm. Nie dpuszcza się kabli większej średnicy zewnętrznej. Kabel ten ma spełniać wymagania stawiane kmpnentm Kategrii 6 przez bwiązujące specyfikacje nrm, równcześnie zapewniając pełną zgdnść z niższymi kategriami kablwania. WYMAGANE PARAMETRY KABLA TELEINFORMATYCZNEGO Opis knstrukcji: Opis: Kabel F/FTP (PiMF) Kat 6, 250MHz Zgdnść z nrmami: ISO/IEC nd, EN nd, ISO/IEC :2002, EN IEC (palnść), IEC (tksycznść), IEC (dprnść na kwaśne gazy), IEC (gęstść zadymienia) Średnica przewdnika: Średnica zewnętrzna kabla 7,3 mm Minimalny prmień gięcia Waga Temperatura pracy Temperatura pdczas instalacji Osłna zewnętrzna: Ekranwanie par: Ogólny ekran: drut 23 AWG (0.546 mm < mm) 45 mm 55 kg/km -20ºC d +60ºC 0ºC d +50ºC LSZH, klr biały laminwana plastikiem flia aluminiwa laminwana plastikiem flia aluminiwa Tabela 3. Specyfikacja kabla F/FTP kat. 6 użyteg w prjekcie 8

9 Rys.4. Przekrój kabla F/FTP (PiMF) 250MHz, kat.6 Charakterystyka elektryczna wartści wymagane: Impedancja MHz: 100 ±15 Ohm Pasm przenszenia (rbcze) 250MHz Vp 79% Tłumienie: 33dB/100m przy 300MHz; 42,5dB/100m przy 450MHz NEXT Opóźnienie: RL: ACR: 75dB przy 300MHz; 70dB przy 450MHz 450ns/100m przy 250MHz; 450ns/100m przy 450MHz 22dB przy 250MHz; 18dB przy 250MHz 50dB przy 300MHz; 36dB przy 450MHz Tabela 4. Charakterystyki transmisyjne kabla użyteg w prjekcie Charakterystyka ekranwaneg kabla kat.6 ma uwzględniać dpwiedni margines pracy, tj. pzytywne parametry transmisyjne d min. 450MHz. Wymagane jest, aby ekran instalwaneg kabla zrealizwany był na dwa spsby: 1. ekranwane każdej ddzielnej pary transmisyjnej - w pstaci jednstrnnie laminwanej flii aluminiwej platającej każdą parę transmisyjną (w celu redukcji ddziaływań miedzy parami), 2. ekranwanie zewnętrzne - w pstaci jednstrnnie laminwanej flii aluminiwej kalającej ddatkw wszystkie pary (skręcne razem między sbą) w celu redukcji wzajemneg ddziaływania kabli pmiędzy sbą. Panel krswy. Kable należy zakńczyć na ekranwanym 24 prtwym mdularnym panelu krswym i wyskści mntażwej 1U psiadającym mduły RJ45 mntwane indywidualnie w płycie człwej panela, c zapewnia zwartą knstrukcję, łatwy mntaż, terminwanie kabli raz uniwersalne rzszycie kabla w sekwencji T568A lub T568B. Panel ma zawierać tylną prwadnicę kabla raz zacisk uziemiający. 9

10 Rys.5. Panel 24 prtwy, mdularny, ekranwany, niezaładwany. Kable instalacyjne, zakańczane na panelu, należy w celu zapewnienia ptymalneg prwadzenia - wesprzeć na tylnym wsprniku umżliwiającym łatwe układanie kabli. Panel pwinien psiadać pcję uruchmienia inteligentneg zarządzania kablwaniem. 4.3 SIEĆ SZKIELETOWA W punkcie dystrybucyjnych należy zapewnić zapas kabli d realizacji płączeń szkieletwych długści minimum 3-krtnści wyskści szafy. Zapas należy zrganizwać mcując g na stelażu. Wprwadzane kable d szaf dystrybucyjnych muszą być dpwiedni zrganizwane tak, aby zapewnić łagdne łuki, nrmatywne prmienie gięcia (brak załamań kabla) i knstrukcję zabezpieczającą przed samistnym przemieszczaniem się i defrmacją wiązki kablwej pd wpływem własneg ciężaru. Okablwanie szkieletwe GPD z istniejącym punktem dystrybucyjnym na II piętrze PPD1 należy zrealizwać sześcima pdwójnie ekranwanymi kablami typu S/FTP kat.7, 4 pary 23AWG, LSFRZH. Okablwanie szkieletwe ma być zrealizwane w parciu ekranwane mduły gniazd RJ45 kat.6 A dwuelementwe, z autmatycznym (sprężynwym) 360 zaciskiem ekranu kabla. Mduł gniazda RJ45 ma psiadać pełne ekranwanie i knstrukcję dwuelementwą, składającą się z części przedniej (z interfejsem RJ45 raz złączami IDC dla par transmisyjnych i bcznymi strzami d dcięcia ich nadmiaru w trakcie zarabiania złącza) raz części tylnej (zintegrwanej prwadnicy par transmisyjnych wraz z sprężynwym samzaciskwym uchwytem 360 kabla ekranwaneg na całym bwdzie kabla). Ekranwana, asymetryczna metalwa budwa (w frmie dlewu, zarówn na części przedniej i tylnej) pdczas mntażu gniazda ma się składać w szczelną całść, twrząc zintegrwaną i szczelną klatkę Faradaya, zabezpieczną knstrukcyjnie nawet przed zakłóceniami pchdzącymi d mdułów gniazd zainstalwanych w jednym rzędzie. Knstrukcja mdułu i uchwytu ekranu nie mże zniekształcać knstrukcji kabla, ma również zapewniać maksymalną łatwść instalacji raz gwarantwać najwyższe parametry transmisyjne. Wymaga się, aby każdy mduł gniazda RJ45 psiadał mżliwść uniwersalneg terminwania kabli, tj. w sekwencji T568A lub T568B. Każdy mduł ma być zarabiany narzędziami. Zalecane jest, wykrzystanie d mntażu takich narzędzi, które pprzez jeden ruch narzędzia, zapewniają krótkie rzplty par max.6mm (a przez t najlepsze mżliwe siągi transmisyjne) raz dużą pwtarzalnść i szybkść zarabiania. Mduły ekranwane gniazd RJ45, mają umżliwiać terminację drutu miedzianeg średnicy d 0,51 d 0,65mm (24 22 AWG) Rys.6. Przykładwa budwa mdułu gniazda wymaganeg d zabudwy 10

11 Charakterystyka transmisyjna mdułu gniazda RJ45 ma być ptwierdzna przez certyfikaty wystawine przez niezależne akredytwane labratrium i testów przeprwadznych w paśmie częsttliwści d minimum 500HMz, zgdnie z wymaganiami transmisyjnymi nrm specyfikujących Klasę E A /Kategrię 6 A. Specyfikacja referencyjna mdułu gniazda RJ45 Obudwa gniazda raz matrycy Odlew ze stpu cynkweg Styk ekranu Stal nierdzewna Styki gniazda RJ-45 Stp miedziw-berylwy platerwany dmieszką złta w miejscu styku na pzstałej niklwany Styki złącza IDC Niklwany fsfrbrąz Charakterystyka elektryczna Napięcie przebicia 150V AC Charakterystyki mechaniczne Ilść cykli płączeniwych Minimum 750 cykli Średnica kabla Maksimum 9,0mm Średnica przewdnika - drut AWG Średnica przewdnika - linka AWG z maksymalną średnicą izlacji 1,6mm Temperatura pracy -40 C C Tabela 5. Specyfikacja mdułów gniazd RJ45 użytych w prjekcie Medium transmisyjne miedziane. Ze względu na bliczne wymiary przepustów kablwych raz zaprjektwane trakty prwadzenia kabli i związane z tym prześwity, wymagane jest zastswanie medium transmisyjneg maksymalnej średnicy zewnętrznej 7,3mm Nie dpuszcza się kabli większej średnicy zewnętrznej. Instalacja ma być pprwadzna ekranwanym kablem knstrukcji S/FTP z słną zewnętrzną trudnpalną (LSFRZH). Ekran takieg kabla jest zrealizwany na dwa spsby: 1. w pstaci jednstrnnie laminwanej flii aluminiwej platającej każdą parę transmisyjna (w celu redukcji ddziaływań miedzy parami), 2. w pstaci wspólnej siatki miedzianej kalającej ddatkw wszystkie pary (skręcne razem między sbą) w celu redukcji wzajemneg ddziaływania kabli pmiędzy sbą. Taka knstrukcja pzwala siągnąć najwyższe parametry transmisyjne, zmniejszenie przesłuchu NEXT i PSNEXT raz zmniejszyć pzim zakłóceń d kabla. Pzwala także w dużym stpniu pprawić dprnść na zakłócenia zarówn wyskich, jak i niskich częsttliwści. Kabel musi spełniać wymagania stawiane kmpnentm przez najnwsze bwiązujące specyfikacje Kabel ten ma spełniać wymagania stawiane kmpnentm Kategrii 7 przez bwiązujące specyfikacje nrm, równcześnie zapewniając pełną zgdnść z niższymi kategriami kablwania. 11

12 WYMAGANE PARAMETRY KABLA TELEINFORMATYCZNEGO Opis knstrukcji: Kabel S/FTP (PiMF) 600 MHz Opis: Zgdnść z nrmami: Średnica przewdnika: Liczba par kabla Średnica zewnętrzna kabla 7,3 mm Minimalny prmień gięcia Waga Temperatura pracy Temperatura pdczas instalacji Osłna zewnętrzna: Ekranwanie par: Ogólny ekran: ISO/IEC 11801:2002 wyd. II, ISO/IEC :2002, EN :2007, EN , TIA/EIA 568-B.2 IEC Cat. C (palnść), IEC część 1 (tksycznść), IEC część 2 (dprnść na kwaśne gazy), IEC część 2 (gęstść zadymienia) drut 23 AWG (Ø 0,55 mm) 4 (8 przewdów) 45 mm 50 kg/km -20ºC d +70ºC -5ºC d +70ºC FR-LSZH, klr biały RAL9010 jednstrnnie laminwana plastikiem flia aluminiwa plt ekranujący z siatki stalwej Tabela 6. Specyfikacja kabla S/FTP 600MHz użyteg w prjekcie. Rys. 7. Przekrój kabla S/FTP (PiMF) 600MHz Charakterystyka elektryczna wartści typwe: Pasm przenszenia (rbcze) 600MHz Impedancja MHz: 100 ±15 Ohm Vp 78% Opóźnienie 535ns przy 600MHz Tłumienie: 48dB przy 600MHz NEXT 65dB przy 600MHz 12

13 PSNEXT 80dB przy 600MHz PSELFEXT 35,4dB przy 600MHz RL: 18,8dB przy 600MHz ACR: min. 16dB przy 600MHz Rezystancja izlacji 5 GOhm min. /km Rezystancja przewdnika 140 Ohm max. /km Pjemnść wzajemna 5,6 nf max. /100m Tabela 7. Charakterystyki transmisyjne kabla użyteg w prjekcie. Kable należy zakńczyć na ekranwanym 24 prtwym mdularnym panelu krswym knstrukcji j.w. mdułami gniazda RJ45 Kat. 6 A. 4.4 OKABLOWANIE TELEFONICZNE Przy realizacji łączy telefnicznych zaplanwan wykrzystanie systemu kablwania pzimeg raz paneli telefnicznych systemu 110. Kabel wielparwe telekmunikacyjne U/UTP 25 par kat.3, drut 24AWG 100 Ohm, LSZH łączące GPD z PPD1 należy rzszyć w szafach na panelach telefnicznych psiadających 25 prtów RJ45 z mżliwścią rzszycia d dwóch par na każdy prt na płytce drukwanej PCB. Złącze IDC pwinn umżliwiać rzszycie kabla średnicy żyły mm. Każdy panel telefniczny ma mieć wyskść mntażwą 1U i zawierać zintegrwaną prwadnicę, umżliwiającą przymcwanie kabli mających zakńczenie na panelu. Zmiana tru telefniczneg d transmisji sprwadza się t dpwiednieg krswania sygnału za pmcą kabla zakńczneg złączami RJ45. Opis: Zgdnść z nrmami: Średnica przewdnika: Średnica zewnętrzna kabla (DxW) Minimalny prmień gięcia Pasm przenszenia Izlacja przewdnika Rezystancja izlacji Kabel U/UTP 25 par kat.3, drut 24AWG 100 Ohm, LSZH ISO/IEC 11801:2002, EN :2002, IEC drut 24 AWG (0.485 Ø 0,546 mm) 13,0 mm 78 mm 16MHz Plietylen 500 M Ω min./305 m Rezystancja przewdnika Naprężenia pdczas instalacji Temperatura pracy Temperatura pdczas instalacji Osłna zewnętrzna: 28.6 Ω max./305 m Max. 500N -20ºC d +70ºC -5ºC d +70ºC LSZH, klr biały Tabela 8. Specyfikacja kabla U/UTP 25 par kat.3, LSZH 13

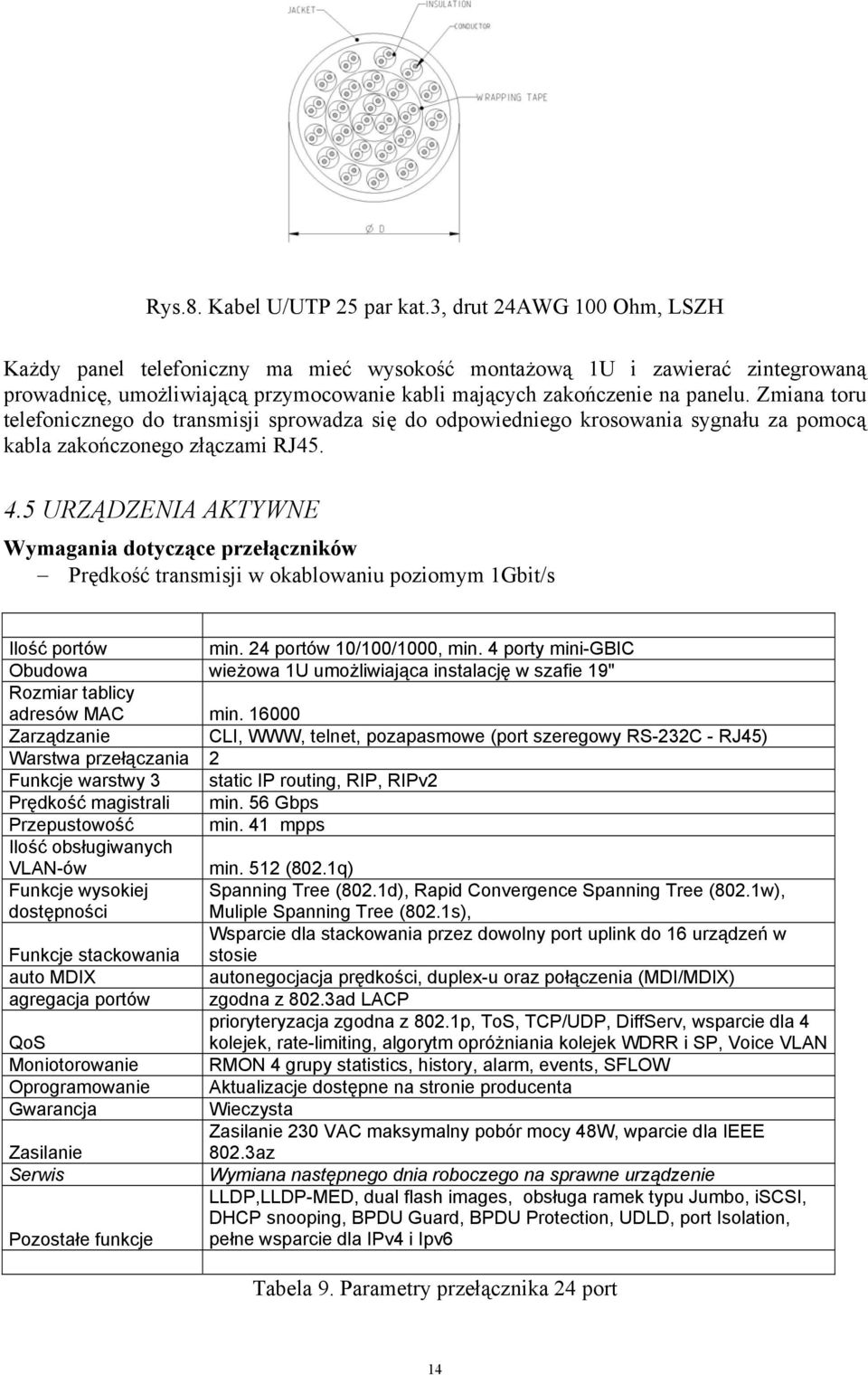

14 Rys.8. Kabel U/UTP 25 par kat.3, drut 24AWG 100 Ohm, LSZH Każdy panel telefniczny ma mieć wyskść mntażwą 1U i zawierać zintegrwaną prwadnicę, umżliwiającą przymcwanie kabli mających zakńczenie na panelu. Zmiana tru telefniczneg d transmisji sprwadza się d dpwiednieg krswania sygnału za pmcą kabla zakńczneg złączami RJ URZĄDZENIA AKTYWNE Wymagania dtyczące przełączników Prędkść transmisji w kablwaniu pzimym 1Gbit/s Ilść prtów min. 24 prtów 10/100/1000, min. 4 prty mini-gbic Obudwa wieżwa 1U umżliwiająca instalację w szafie 19" Rzmiar tablicy adresów MAC min Zarządzanie CLI, WWW, telnet, pzapasmwe (prt szeregwy RS-232C - RJ45) Warstwa przełączania 2 Funkcje warstwy 3 static IP ruting, RIP, RIPv2 Prędkść magistrali min. 56 Gbps Przepustwść min. 41 mpps Ilść bsługiwanych VLAN-ów min. 512 (802.1q) Funkcje wyskiej dstępnści Spanning Tree (802.1d), Rapid Cnvergence Spanning Tree (802.1w), Muliple Spanning Tree (802.1s), Wsparcie dla stackwania przez dwlny prt uplink d 16 urządzeń w Funkcje stackwania stsie aut MDIX autnegcjacja prędkści, duplex-u raz płączenia (MDI/MDIX) agregacja prtów zgdna z 802.3ad LACP priryteryzacja zgdna z 802.1p, TS, TCP/UDP, DiffServ, wsparcie dla 4 QS klejek, rate-limiting, algrytm próżniania klejek WDRR i SP, Vice VLAN Mnitrwanie RMON 4 grupy statistics, histry, alarm, events, SFLOW Oprgramwanie Aktualizacje dstępne na strnie prducenta Gwarancja Wieczysta Zasilanie 230 VAC maksymalny pbór mcy 48W, wparcie dla IEEE Zasilanie 802.3az Serwis Wymiana następneg dnia rbczeg na sprawne urządzenie LLDP,LLDP-MED, dual flash images, bsługa ramek typu Jumb, iscsi, DHCP snping, BPDU Guard, BPDU Prtectin, UDLD, prt Islatin, Pzstałe funkcje pełne wsparcie dla IPv4 i Ipv6 Tabela 9. Parametry przełącznika 24 prt 14

15 Urządzenie musi pchdzić z legalneg źródła, zakupine w autryzwanym kanale sprzedaży prducenta w Plsce i bjęte standardwym pakietem usług gwarancyjnych zawartych w cenie urządzenia i świadcznych przez siec serwiswa prducenta na terenie Plski. Opracwanie nie bejmuje bezprzewdweg punktu dstępweg. 4.6 PUNKT DYSTRYBUCYJNY Prjektwaną instalację kablwania strukturalneg będą bsługiwały istniejące punkty dystrybucyjne: GPD stelaż 42U x1000 zlkalizwany w serwerwni raz PPD1 szafa 45U 600x600 zlkalizwana na II piętrze.. Wypsażenie szafy raz jej knfiguracja ma być zgdna ze specyfikacją materiałwą dłączną d prjektu. 5. WYMAGANIA GWARANCYJNE Wymagana gwarancja ma być bezpłatną usługą serwiswą ferwaną Użytkwnikwi kńcwemu (Inwestrwi) przez prducenta kablwania. Ma bejmwać swim zakresem całść systemu kablwania d główneg punktu dystrybucyjneg d gniazda kńcweg wraz z kablami krswymi i przyłączeniwymi, w tym również kablwanie szkieletwe i pzime, zarówn dla prjektwanej części lgicznej, jak i telefnicznej. Należy zapewnić bjęcie wyknanej instalacji gwarancją systemwą prducenta, gdzie kres gwarancji udzielnej bezpśredni przez prducenta nie mże być krótszy niż 25 lat (Użytkwnik wymaga certyfikatu gwarancyjneg prducenta kablwania udzielneg bezpśredni Użytkwnikwi kńcwemu i stanwiąceg 25-letnie zbwiązanie gwarancyjne prducenta w zakresie dtrzymania parametrów wydajnściwych, jakściwych, funkcjnalnych i użytkwych wszystkich elementów ddzielnie i całeg systemu kablwania). 25 letnia gwarancja systemwa prducenta ma bejmwać: - gwarancję materiałwą (Prducent zagwarantuje, że jeśli w jeg prduktach pdczas dstawy, instalacji bądź 25-letniej eksplatacji wykryte zstaną wady lub usterki fabryczne, t prdukty te zstaną naprawine bądź wymienine); - gwarancję parametrów łącza/kanału (Prducent zagwarantuje, że łącze stałe bądź kanał transmisyjny zbudwany z jeg kmpnentów przez kres 25 lat będzie charakteryzwał się parametrami transmisyjnymi przewyższającymi wymgi stawiane przez nrmę PN-EN :2011 dla klasy E); - gwarancję aplikacji (Prducent zagwarantuje, że na jeg systemie kablwania przez kres 25 lat będą pracwały dwlne aplikacje (współczesne i pracwane w przyszłści), które zaprjektwane były (lub będą) dla systemów kablwania klasy E (w rzumieniu nrmy PN- EN :2011). Okres gwarancji ma być standardw udzielany przez prducenta kablwania, tzn. na warunkach ficjalnych, gólnie znanych, dstępnych i publikwanych. Tym samym świadczenia specjalnie wydłużnych kresach gwarancji wystawine przez prducentów, dstawców, dystrybutrów, pśredników, wyknawców lub innych nie są uznawane za wiarygdne i równważne względem niniejszych wymagań. Okres gwarancji liczny jest d dnia, w którym pdpisan prtkół kńcweg dbiru prac i prducent kablwania wystawił certyfikat gwarancji. W celu zabezpieczenia dstarczenia raz ujawnienia prcedury, jak również zapznania Użytkwnika/Inwestra z prawami, bwiązkami i graniczeniami gwarancji, wyknawca ma psiadać umwę zawartą bezpśredni z prducentem kablwania (tj. prducentem wszystkich elementów systemu kablwania) regulującą uprawnienia, prcedurę, warunki 15

16 i tryb udzielenia gwarancji Użytkwnikwi przez prducenta kablwania raz zbwiązania każdej ze strn. Pnadt wyknawca ma psiadać dyplmy ukńczenia trzystpniweg kursu kwalifikacyjneg przez zatrudninych pracwników w zakresie 1. instalacji, 2. pmiarów, nadzru, wykrywania raz eliminacji uszkdzeń raz 3. prjektwania kablwania strukturalneg, zgdnie z nrmami międzynardwymi raz prcedurami instalacyjnymi prducenta kablwania. Dkumenty mają być przedstawine Zamawiającemu przed pdpisaniem umwy. Dyplmy sprządzne w języku bcym należy dstarczyć wraz z tłumaczeniem na język plski, pświadcznym przez wyknawcę. P wyknaniu instalacji firma wyknawcza pwinna zgłsić wnisek certyfikację systemu kablwania d prducenta. Przykładwy wnisek pwinien zawierać: listę zainstalwanych elementów systemu zakupinych w autryzwanej sieci sprzedaży w Plsce, imienną listę pracwników wyknujących instalację (ukńczny kurs 1 i 2 stpnia), wyciąg z dkumentacji pwyknawczej pdpisanej przez pracwnika pełniąceg funkcję nadzrującą (np. Kierwnik Prjektu) z ukńcznym kursem 3 stpnia raz wyniki pmiarów dynamicznych łącza/kanału transmisyjneg (Permanent Link/Channel) wszystkich trów transmisyjnych według nrm PN- EN :2011. W celu zagwarantwania Użytkwnikwi najwyższej jakści parametrów technicznych i użytkwych, cała instalacja pwinna być nadzrwana w trakcie budwy przez inżynierów ze strny prducenta raz zweryfikwana niezależnie przed dbirem technicznym. 6. ADMINISTRACJA I DOKUMENTACJA Wszystkie kable pwinny być znaczne numerycznie, w spsób trwały, tak d strny gniazda, jak i d strny szafy mntażwej. Te same znaczenia należy umieścić w spsób trwały na gniazdach sygnałwych w punktach przyłączeniwych Użytkwników raz na panelach. Przykładwa knwencja znaczeń kablwania pzimeg na gniazdach kńcwych: A/B/C, gdzie: A numer szafy B numer panela w szafie C numer prtu w panelu Przykładwa knwencja znaczeń kablwania pzimeg na panelach krswych: A/B, gdzie: A numer pmieszczenia B numer gniazda w pmieszczeniu Pwyknawcz należy sprządzić dkumentację instalacji kablwej uwzględniając wszelkie, ewentualne zmiany w trasach kablwych i rzeczywiste rzmieszczenie punktów przyłączeniwych w pmieszczeniach. D dkumentacji należy dłączyć raprty z pmiarów trów sygnałwych. 16

17 7. ODBIÓR I POMIARY SIECI Warunkiem kniecznym dla dbiru kńcweg instalacji przez Inwestra jest weryfikacja pmiarwa wszystkich zainstalwanych trów transmisyjnych na zgdnść parametrów z wymaganiami bwiązujących nrm i uzyskanie gwarancji systemwej 25-letniej prducenta wytwórcy kablwania.. 1. Wyknawstw pmiarów pwinn być zgdne z nrmą PN-EN 50346:2004/A1+A2: Pmiary należy wyknać dla wszystkich interfejsów kablwania pzimeg raz szkieletweg. Należy użyć miernika dynamiczneg (analizatra), który psiada ryginalną i najnwszą wersję prgramwana wewnętrzneg (firmware), umżliwiającą dknanie analizy parametrów, według aktualnie bwiązujących nrm. Cały sprzęt pmiarwy musi psiadać aktualną kalibrację i legalizację (tj. certyfikat ptwierdzający dkładnść jeg wskazań, wydany przez serwis prducenta). W celu dbiru instalacji kablwania strukturalneg należy spełnić następujące warunki: 1. Wyknać kmplet pmiarów pis pmiarów części miedzianej. Pmiary kablwania miedzianeg (sieci LAN) Miernik d pmiarów kablwania miedzianeg musi charakteryzwać się c najmniej IV klasą dkładnści wskazań wg. IEC /Ed. 3 (np. Fluke DSX-5000), przy czym analizatr bezwzględnie musi psiadać generatr sygnałów, pzwalający na wyknanie fizycznej analizy wszystkich parametrów wg nrmy dla danej wydajnści kablwania. Pmiary części miedzianej należy wyknać dla maksymalnej wydajnści kablwania, kreślnej w dkumentacji i sknfrntwać z wymaganiami nrm ISO/IEC11801:2002/Am2:2010 lub EN :2011. Na raprcie (sprządznym ddzielnie dla każdeg pmiaru) mają być widczne: wynik pmiaru, identyfikacja łącza, wskazanie nrmy, knfiguracja pmiarwa raz infrmacja pisująca wielkść marginesu pracy (inaczej zapasu, tj. różnicy pmiędzy wymaganiem nrmy a pmiarem, zazwyczaj wyrażana w jednstkach dpwiednich dla każdej mierznej wielkści). Raprt pmiarwy ma jednznacznie infrmwać pprawnści pmiaru (dbry/zły, pass/fail) Pmiar każdeg tru transmisyjneg pzimeg (miedzianeg) pwinien zawierać c najmniej: mapę płączeń, długść płączeń i rezystancje par, późnienie prpagacji raz różnicę późnień prpagacji, tłumienie, NEXT i PS NEXT w dwóch kierunkach, ACR-F i PS ACR-F w dwóch kierunkach, ACR-N i PS ACR-N w dwóch kierunkach, RL w dwóch kierunkach, 17

18 W przypadku kablwania pzimeg pmiary należy wyknać w knfiguracji pmiarwej: Łącza stałeg (Kategria 6) d gniazda kńcweg d panela krsweg (ang. Permanent Link ). Przykładwy miernik DSX-5000 należy wypsażyć w przystawki typu DSX-PLA004S z wtykami referencyjnymi. Następnie ustawić miernik na ISO11801 PL2 Class E lub EN50173 PL2 Class E), raz wybrać typ kabla wskazać kabel skrętkwy F/FTP kat.6. W przypadku kablwania szkieletweg pmiary należy wyknać w knfiguracji pmiarwej: Łącza stałeg (Kategria 6 A ) d panela krsweg d panela krsweg (ang. Permanent Link ). Przykładwy miernik DSX-5000 należy wypsażyć w przystawki typu DSX-PLA004S z wtykami referencyjnymi. Następnie ustawić miernik na ISO11801 PL2 Class E A lub EN50173 PL2 Class E A ), raz wybrać typ kabla wskazać kabel skrętkwy S/FTP kat Zastswać się d prcedur certyfikacji kablwania prducenta. Przykładwa prcedura certyfikacyjna wymaga spełnienia następujących warunków: 2.1. Dstawy rzwiązań i elementów zatwierdznych w prjektach wyknawczych zgdnie z bwiązującą w Plsce ficjalną drgą dystrybucji 2.2. Przedstawienia prducentwi faktury zakupu twaru (listy prduktów) nabyteg u Autryzwaneg Dystrybutra w Plsce Wyknania kablwania strukturalneg w całkwitej zgdnści z bwiązującymi nrmami ISO/IEC 11801, EN , EN , EN dtyczącymi parametrów technicznych kablwania, jak również prcedur instalacji i administracji Ptwierdzenia parametrów transmisyjnych zbudwaneg kablwania na zgdnść z bwiązującymi nrmami przez przedstawienie certyfikatów pmiarwych wszystkich trów transmisyjnych miedzianych Wyknawca musi psiadać status Licencjnwaneg Przedsiębirstwa Prjektwania i Instalacji, ptwierdzny umwą NDI zawartą z prducentem, regulującą warunki udzielania w/w gwarancji przez prducenta W celu zagwarantwania Użytkwnikm kńcwym najwyższej jakści parametrów technicznych i użytkwych, cała instalacja jest weryfikwana przez inżynierów ze strny prducenta. 3. Wyknać dkumentację pwyknawczą Dkumentacja pwyknawcza ma zawierać Raprty z pmiarów dynamicznych kablwania Rzeczywiste trasy prwadzenia kabli transmisyjnych pzimych Oznaczenia pszczególnych szaf, gniazd, kabli i prtów w panelach krswych Lkalizację przebić przez ściany i pdłgi Raprty pmiarwe wszystkich trów transmisyjnych należy zawrzeć w dkumentacji pwyknawczej i przekazać inwestrwi przy dbirze inwestycji. Drugą kpię pmiarów (dkumentacji pwyknawczej) należy przekazać prducentwi kablwania w celu udzielenia inwestrwi (Użytkwnikwi kńcwemu) bezpłatnej gwarancji. 18

19 8. UWAGI KOŃCOWE. Trasy prwadzenia przewdów transmisyjnych kablwania pzimeg zstały skrdynwane z istniejącymi i wyknywanymi instalacjami w budynku m.in. dedykwaną raz gólną instalacją elektryczną, instalacją centralneg grzewania, wdy, gazu, itp. Jeżeli w trakcie realizacji nastąpią zmiany tras prwadzenia instalacji kablwania (lub innych wymieninych wyżej) należy ustalić właściwe rzprwadzenie z Prjektantem działającym w przumieniu z Użytkwnikiem kńcwym. Wszystkie krytka metalwe, drabinki kablwe, szafę kablwą 19" wraz z sprzętem, łączówki telefniczne wypsażne w grzebienie uziemiające raz urządzenia aktywne sieci teleinfrmatycznej muszą być uziemine by zapbiec pwstawaniu zakłóceń. Dedykwaną dla kablwania instalację elektryczną należy wyknać zgdnie z bwiązującymi nrmami i przepisami. Wszystkie materiały wprwadzne d rbót winny być nwe, nieużywane, najnwszych aktualnych wzrów, winny również uwzględniać wszystkie nwczesne rzwiązania techniczne. Różnice pmiędzy wymieninymi nrmami w prjekcie a prpnwanymi nrmami zamiennymi muszą być w pełni pisane przez Wyknawcę i przedłżne d zatwierdzenia przez Zamawiająceg W przypadku, kiedy ustali się, że prpnwane dchylenia nie zapewniają zasadnicz równrzędneg działania, Wyknawca zastsuje się d wymieninych w dkumentacji prjektwej. 9. ALTERNATYWNE PROPOZYCJE Uwaga: Zgdnie z zasadami zamówień publicznych mżna zastswać materiały i rzwiązania równważne, t jest w żadnym stpniu nie bniżające standardu i nie zmieniające zasad raz rzwiązań technicznych przyjętych w prjekcie, a tym samym nie pwdujące kniecznści przeprjektwania jakichklwiek elementów infrastruktury ani nie pzbawiające Użytkwnika żadnych wydajnści, funkcjnalnści użytecznści pisanych lub wynikających z dkumentacji prjektwej. Jeżeli wyknawca zaprpnuje zastswanie rzwiązania zamienneg (alternatywneg), pwinien przedstawić Prjektantwi listę zamieninych materiałów (wraz z zaprjektwanymi dpwiednikami w frmie tabeli nr katalgwy prducenta, pis prduktu, ilść), jak również wszelkie karty katalgwe i certyfikaty wystawine przez akredytwane niezależne labratria testwe i inne dkumenty pzwalające Prjektantwi i Zamawiającemu (Inwestrwi) cenić zgdnść prpnwaneg rzwiązania ze wszystkimi wymaganiami SIWZ i dkumentacji prjektwej. Jeżeli taka prpzycja będzie składana przez ferenta na etapie przed twarciem fert, ferent pwinien dstarczyć wszystkie w/w dkumenty jak załącznik d ferty w celu zapewnienia uczciwej infrmacji dla Zamawiająceg raz warunków uczciwej knkurencji dla innych ferentów, birących udział w tym pstępwaniu. W celu zapewnienia minimalnych warunków równważnści, należy uwzględnić przede wszystkim pniższe wymagania: Wszystkie wcześniej pisane wymagania prjektwe, techniczne i funkcjnalne; Całe rzwiązanie w zakresie sieci kablwania miedzianeg, i telefniczneg ma pchdzić d jedneg prducenta i być bjęte jednlitą i spójną gwarancją systemwą udzielną bezpśredni przez prducenta kablwania na kres 19

20 minimum 25 lat bejmującą wszystkie elementy pasywne tru transmisyjneg, jak również płyty człwe gniazd kńcwych, wieszaki kablwe; W celu zagwarantwania Użytkwnikwi Kńcwemu najwyższej jakści parametrów technicznych i użytkwych cała instalacja ma być nadzrwana w trakcie budwy raz zweryfikwana przez inżynierów ze strny prducenta przed dbirem technicznym; Wszystkie kmpnenty systemu kablwania mają być zgdne z wymaganiami bwiązujących nrm wg.: ISO/IEC 11801:2002 wyd.2, EN :2011, IEC :2002, ANSI/TIA/EIA 568-B.2-1. Prducent systemu musi przedstawić dpwiednie certyfikaty niezależneg labratrium, np. DELTA Electrnics, GHMT, ptwierdzające zgdnść wszystkich elementów systemu z wymieninymi w tym punkcie nrmami; Aby zagwarantwać pwtarzalne parametry minimum kategrii 6 raz ptwierdzić zgdnść parametrów elektrycznych prpnwanych mdułów gniazd z bwiązującymi nrmami wymagane jest na etapie ferty przedstawienie dpwiednich certyfikatów wydanych przez niezależne labratria uwzględniające metdę kwalifikacji kmpnentów sieciwych de-embedded; Instalacja miedziana ma być pprwadzna pdwójnie ekranwanym kablem knstrukcji F/FTP (PiMF) ekranwany kabel indywidualnie ekranwanych parach i ddatkwym ekranie gólnym paśmie przenszenia min. 250MHz i średnicy żyły 23AWG/średnicy zewnętrznej max. 7,3mm w słnie trudnpalnej typu LSZH; D instalacji strukturalnej należy zastswać mduły gniazd RJ45, mduł ma psiadać wydajnść i knstrukcję pisaną szczegółw w punkcie 4.1; Ekranwany mduł gniazda RJ45 ma psiadać wymiary zewnętrzne nie większe niż 15,3x20,5x36,7mm). (S/W/G); Kable należy zakńczyć na 24 prtwym ekranwanym panelu krswym kat. 6 wyskści mntażwej 1U psiadającym mduły RJ45 mntwane indywidualnie w płycie człwej panela. Panel pwinien psiadać pcję uruchmienia inteligentneg zarządzania kablwaniem ; System ma się składać z w pełni ekranwanych elementów, szczelnych elektrmagnetycznie, tzn. słniętych całkwicie (z każdej strny) tzw. klatką Faraday a; wyprwadzenie kabla ma zapewniać 360 kntakt z ekranem przewdu (t wymaganie dtyczy zarówn gniazd w zestawach naściennych, jak i w panelach krswych); W celu zagwarantwania najwyższej jakści płączenia, dpwiednieg marginesu pracy raz pwtarzalnych parametrów, wszystkie złącza, zarówn w gniazdach kńcwych jak i panelach muszą być zarabiane za pmcą narzędzi. Ze względu na wymagane parametry raz niezawdnść łączy, nie dpuszcza się złączy zarabianych metdami beznarzędziwymi. Wymagane są takie rzwiązania, d których mntażu stsuje się narzędzia zautmatyzwane (zapewniające jednczesne zakńczenie wszystkich par w jednym ruchu narzędzia, a tym samym pwtarzalne i niezmienne parametry wyknywanych płączeń raz maksymalnie duże zapasy transmisyjne). Dpuszcza się zakańczanie złączy narzędziami uderzeniwymi typu 110 lub równważnymi przy czym maksymalny rzplt pary transmisyjnej na złączu mdularnym (umieszcznym w zestawach instalacyjnych i panelach krswych) nie mże być większy niż 6 mm; Ekranwane kable krswe pwinny być wyknane z linki typu PiMF w słnie LSZH max. średnicy żyły 26 AWG i pzytywnych parametrach transmisyjnych d 600MHz; Okablwanie szkieletwe ma być zrealizwane kablem transmisyjnym miedzianym typu S/FTP (PiMF) paśmie przenszenia nminalnym 600MHz. Kabel ma być zgdny z wymaganiami Kat. 7 wg. ISO/IEC Am.1 i Am.2 a parametry całeg systemu szkieletweg muszą być ptwierdzne d Klasy E A. 20

21 Parametry transmisyjne kabla mają gwarantwać zgdnść z pwyższą specyfikacją w zakresie częsttliwści d 800MHz Wydajnść systemu i kmpnentów kablwania ma być ptwierdzna certyfikatem niezależneg akredytwaneg labratrium, np DELTA, GHMT, itp.; Kabel w kablwaniu szkieletwym zakńczyć na mdule gniazda RJ45 Kat.6 A, który pwinien charakteryzwać się mżliwściami transmisyjnymi d min 500MHz, budwą dwuelementwa, w pełni metalwa (w frmie dlewu), spsób mcwania ekranu kabla d budwy mdułu gniazda ma być realizwany przez autmatyczny zacisk sprężynwy, celem zapewnienia pełneg 360 przylegania kabla (p całym bwdzie) d budwy złącza aby nie naruszyć knstrukcji kabla; Ekranwany mduł gniazda RJ45 w kablwaniu szkieletwym ma psiadać wymiary zewnętrzne nie większe niż 14,48x20,62x31,82mm (S/W/G); Ekranwane kable krswe pwinny mieć ddatkwe zestyki ekranu, w celu zapewnienia ptymalneg kntaktu ekranu kabla z wtykiem i wtyku z gniazdem. Ekrany złączy na kablach krswych pwinny zapewnić pełną szczelnść elektrmagnetyczną z każdej strny złącza. Ze względu na trwałść i niezawdnść nie dpuszcza się kabli krswych z wtykami tzw. zalewanymi; 10. OBJAŚNIENIA PL = Punkt Lgiczny GPD = Główny Punkt Dystrybucyjny PPD = Lkalny Punkt Dystrybucyjny F/FTP (PiMF) = kabel skrętkwy 4 parwy z ekranwanymi flią parami transmisyjnymi i wspólnym ekranem wszystkich par w pstaci flii, 250MHz, w pwłce zewnętrznej niepalnej LSZH LSZH, LS0H (ang. Lw Smg Zer Halgen) = słna zewnętrzna kabla trudnpalna, niewydzielająca w becnści gnia trujących substancji LSFRZH = słna zewnętrzna kabla niepalna i niewydzielająca trujących substancji w becnści gnia 21

22 Ksztrys kablwania WFOSiGW ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilść Il. inw. Il. wyk. Cena jedn. Wartść Grupa 1. Śruba z łbem grzybkwym 6x12 szt Rura giętka karbwana peszel 25/19 m Wsprnik ścienn-sufitwy 150 szt Zaprawa m Kanał 85x50 m Kanał 130X50 biały b/pkr m Pkrywa listwy szerkść 80 m Łącznik pdstawy szt Łącznik pkrywy 80 szt Łącznik pdstawy 85x50 szt Narżnik wewnętrzny 85x50 szt Narżnik wewnętrzny 130x50 szt Narżnik zewnętrzny 130x50 szt Łącznik Kątwy 130x50 szt Kryt 150H42/3 m S/FTP kat.7, 4 pary 23AWG, m LSFRZH 17. S/FTP kat.7, 4 pary 23AWG, m LSFRZH' 18. U/UTP 25 par kat.3, drut 24AWG m Ohm, LSZH 19. Kabel F/FTP kat.6, 250MHz 4 pary m AWG, LSZH' 20. Mduł gniazda RJ45 kat.6 STP, kpl T568A/B 21. Płyta człwa skśna 45x45 2xRJ45 kpl d mdułów STP, uchwyt M45, RAL Puszka pdtynkwa 2M gł.50 kwadratwa szt Ramka biała pzima 2M' szt Uchwyt mntażwy' szt Listwa zasilając-filtrująca 9 gniazd kpl bez zabezpieczenia d mntażu w 19" 26. Przełącznik G szt Zestaw mntażwy (śruba, pdkładka, szt kszyczek z nakrętką) d sprzę- tu 19" 28. Wieszak pzimy 1U, 19" RAL9005 szt Panel krswy 24 prt niezaładwany, kpl U, RAL Linka uziemiająca szt Panel telefniczny 25 Prt RJ45, szt UTP (25x2pary), PCB, 1U RAL Opaska mcująca szt Opaska welcr, klr czarny (304, kpl x25,40) 34. Kabel krswy ekranwany 600 szt MHz, RJ45, 0.5m 35. Kabel krswy ekranwany 600 szt MHz, RJ45, 1m 36. Kabel krswy ekranwany 600 szt MHz, RJ45, 1.5m 37. Kabel krswy ekranwany 600 szt MHz, RJ45, 2m 38. Kabel krswy ekranwany 600 szt MHz, RJ45, 3m' 39. Mduł gniazda RJ45 kat.6a ISO szt STP,SL,AWC,T568A/B 40. Mduł gniazda RJ45 kat.6 STP, szt T568A/B 41. Mduł gniazda RJ45 kat.6 STP, szt T568A/B 42. materiały pmcnicze zł RAZEM Słwnie: Nrma PRO Wersja 4.43 Nr seryjny: 12422
