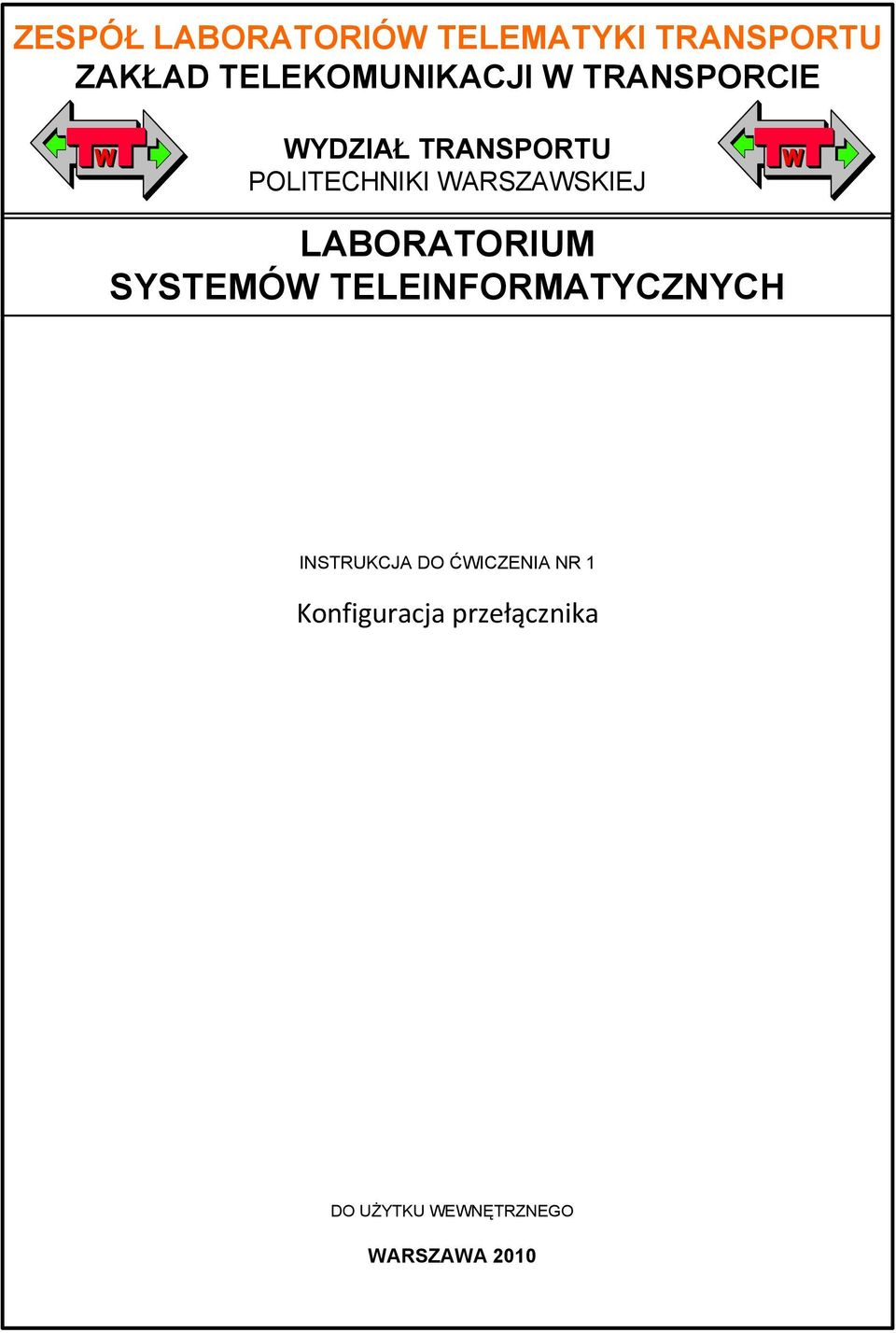

1 ZESPÓŁ LABORATORIÓW TELEMATYKI TRANSPORTU ZAKŁAD TELEKOMUNIKACJI W TRANSPORCIE WYDZIAŁ TRANSPORTU POLITECHNIKI WARSZAWSKIEJ LABORATORIUM SYSTEMÓW TELEINFORMATYCZNYCH INSTRUKCJA DO ĆWICZENIA NR 1 Knfiguracja przełącznika DO UŻYTKU WEWNĘTRZNEGO WARSZAWA 2010

2 Instrukcja d ćwiczenia Knfiguracja przełącznika Cel i zakres ćwiczenia Celem ćwiczenia jest zapznanie się z mżliwściami nwczesnych przełączników sieci teleinfrmatycznych. Zakres ćwiczenia bejmuje knfigurację przełącznika w celu utwrzenia kilku lkalnych sieci wirtualnych (VLAN). Następnie sprawdzenia pprawnści knfiguracji pprzez pdłączenia urządzeń sieciwych. 2. Wykaz wykrzystanych przyrządów i prgramwania - Dwa kmputer PC z systemem Windws - Przełącznik zarządzalny SW Przełącznik zarządzalny SW208 Przełącznik zarządzalny umżliwia zdalne knfigurwanie g pprzez sieć TCP/IP lub pprze specjalne złącze serwiswe. Dane techniczne przełącznika używaneg w ćwiczeniu: 8 prtów RJ-45 10/100, prt knsli, autnegcjacja dupleksu i prędkści, samkrsujące się prty (Aut-MDI/MDIX), bsługa VLAN q (d 256 grup), tryby przyprządkwania prtu d VLANu: statyczny, dynamiczny, bsługa ramek jumb d 1632 bajtów, tablica adresów MAC 8kB, przepustwść wewnętrzna 1.6Gbps nn blcking, QS - przyprządkwywanie wag WRR (Weight Rund Rbin) / CS (Class f Service) dla 4 klejek na każdym prcie przełącznika: Prt-based, 802.1p VLAN pririty based, Labratrium Systemów teleinfrmatycznych Zakład Telekmunikacji w Transprcie Wydziału Transprtu Plitechniki Warszawskiej 1

3 Instrukcja d ćwiczenia Knfiguracja przełącznika IP TOS/DSCP based, IPv4 Traffic Class based COS, IPv6 Traffic Class based COS, TCP/UDP Prt based, Diffserv, Classificatin and Remarking ACLs, Limitwanie pasma: ruch przychadzący / ruch wychdzący, prt mirrring - przekierwywanie ruchu z fizyczneg prtu na inny prt, knfiguracja z pzimu przeglądarki WWW (http / https), SNMP v.1, 2c, 3, RMON, mżliwść aktualizaji firmware'u (TFTP, przeglądarka internetwa HTTP), inne pcje zarządzania - Telnet (Menu-driven cnfiguratin): Secure Shell (SSH), RADIUS, TACACS, Telnet Client, Secure Scket Layer (SSL), Switch Audit Lg, DHCP Client, BtP, SNTP, Xmdem upgrade, Syslg, bezpieczeństw: uwierzytelnianie użytkwników za pmcą prtkłu 802.1x - Radius Authenticatin, MD5 Encryptin, kntrla dstępu: Surce and Destinatin MAC-based, Surce and Destinatin IP address, Prtcl, TOS/DSCP, Prt, Labratrium Systemów teleinfrmatycznych Zakład Telekmunikacji w Transprcie Wydziału Transprtu Plitechniki Warszawskiej 2

4 Instrukcja d ćwiczenia Knfiguracja przełącznika VLAN, Ethertype agregacja prtów: d 8 prtów w 8 grupach, bsługa LCAP (802.3ad), strm cntrl: mżliwść graniczenia rzsyłania ramek bradcast / multicast / unknwn unicast, spanning tree - IEEE 802.1d Spanning Tree, IEEE 802.1s Multiple Spanning Tree, IEEE 802.1w Rapid Spanning Tree, Fast Linkver, IGMP Snping - IGMP (v1/v2) wsparcie d 256 grup multicast, testy kablwania miedzianeg z pzimu przełącznika, ping, tracerute, didy: System, Link/Act, Speed, zasilacz zewnętrzny, temperatura pracy: 0-40 stpni C, temperatura przechwywania: stpni C, wilgtnść śrdwiska pracy: 10% - 90%, wilgtnść śrdwiska przechwywania: 10% - 95%, wymiary: x 44.5 x 170mm, waga: 1kg 4. Pdłączenie d przełącznika Przełącznik mże być zarządzany pprzez dwa rdzaje płączeń. Pprzez prt szeregwy Płączenie z kmputerem dbywa się przez specjalne złącze RS232, które znajduje się na przedniej ściance przełącznika. Rys. 1 Płyta człwa przełącznika Labratrium Systemów teleinfrmatycznych Zakład Telekmunikacji w Transprcie Wydziału Transprtu Plitechniki Warszawskiej 3

5 Instrukcja d ćwiczenia Knfiguracja przełącznika Kmunikacje nawiązuje się przy użyciu prgramu Hiperterminal wg załącznej instrukcji bsługi przełącznika. Pprzez prt ethernetwy Płączenie z kmputerem dbywa się przez kartę Ethernet i złącze RJ45, których siem znajduje się na przedniej ściance przełącznika. Kmunikację nawiązuje się przy użyciu prgramu telnet lub pprzez przeglądarkę internetwą wg załącznej instrukcji bsługi przełącznika. 5. Przebieg ćwiczenia 5.1 Należy się zapznać z bsługą prgramów wykrzystywanych pdczas ćwiczenia raz za zasadą przyłączania przewdów d prtów RS232 i RJ Należy przywrócić ustawienia fabryczne w przełączniku. Wyknuje się t pprze pdłączanie kmputera d przełącznika pprzez prt szeregwy. Wywłanie instrukcji Restre System Default Settings raz Rebt System. Następnie należy pczekać aż przełącznik uruchmi się pnwnie. 5.3 Pdłączając kmputer pprzez Ethernet należy wejść w zarządzanie przełącznika z przeglądarki internetwej. Następnie należy sknfigurwać kilka sieci wirtualnych tak aby lgiczne pdzielić między nie wszystki siem prtów przełącznika. 5.4 Przy użyciu drugieg kmputera należy sprawdzić jak sieci są sknfigurwane i czy zastały sknfigurwane pprawnie. 6. Wyknanie sprawzdania Nie należy umieszczać w sprawzdaniu pdstaw teretycznych, pisów stanwiska labratryjneg, ani wykrzystaneg prgramwania. Sprawzdanie musi zawierać wszystkie wymagane zrzuty ekranów. W sprawzdaniu muszą się znaleźć dpwiedzi na wszystkie pstawine w instrukcji pytania, pnumerwane wg punktów, w których zstały pstawine. Zarówn pisy, jak i dpwiedzi, mają być zwięzłe, ale przedstawine pełnymi zdaniami. Wniski pwinny zawierać pdsumwanie przeprwadznych pmiarów i bliczeń. Szczególny nacisk należy płżyć na zaprezentwanie różnic i pdbieństw pmiędzy Labratrium Systemów teleinfrmatycznych Zakład Telekmunikacji w Transprcie Wydziału Transprtu Plitechniki Warszawskiej 4

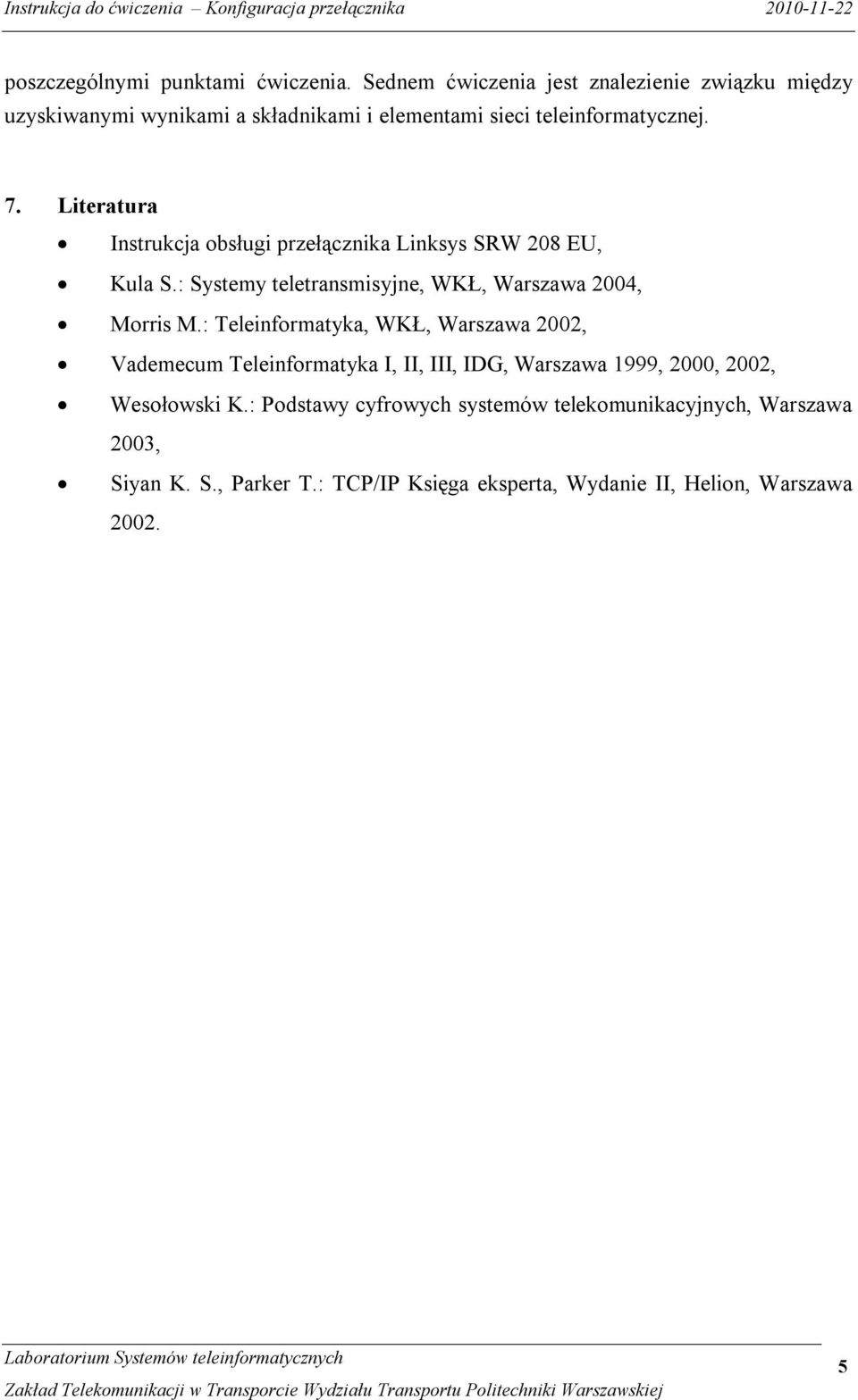

6 Instrukcja d ćwiczenia Knfiguracja przełącznika pszczególnymi punktami ćwiczenia. Sednem ćwiczenia jest znalezienie związku między uzyskiwanymi wynikami a składnikami i elementami sieci teleinfrmatycznej. 7. Literatura Instrukcja bsługi przełącznika Linksys SRW 208 EU, Kula S.: Systemy teletransmisyjne, WKŁ, Warszawa 2004, Mrris M.: Teleinfrmatyka, WKŁ, Warszawa 2002, Vademecum Teleinfrmatyka I, II, III, IDG, Warszawa 1999, 2000, 2002, Wesłwski K.: Pdstawy cyfrwych systemów telekmunikacyjnych, Warszawa 2003, Siyan K. S., Parker T.: TCP/IP Księga eksperta, Wydanie II, Helin, Warszawa Labratrium Systemów teleinfrmatycznych Zakład Telekmunikacji w Transprcie Wydziału Transprtu Plitechniki Warszawskiej 5
