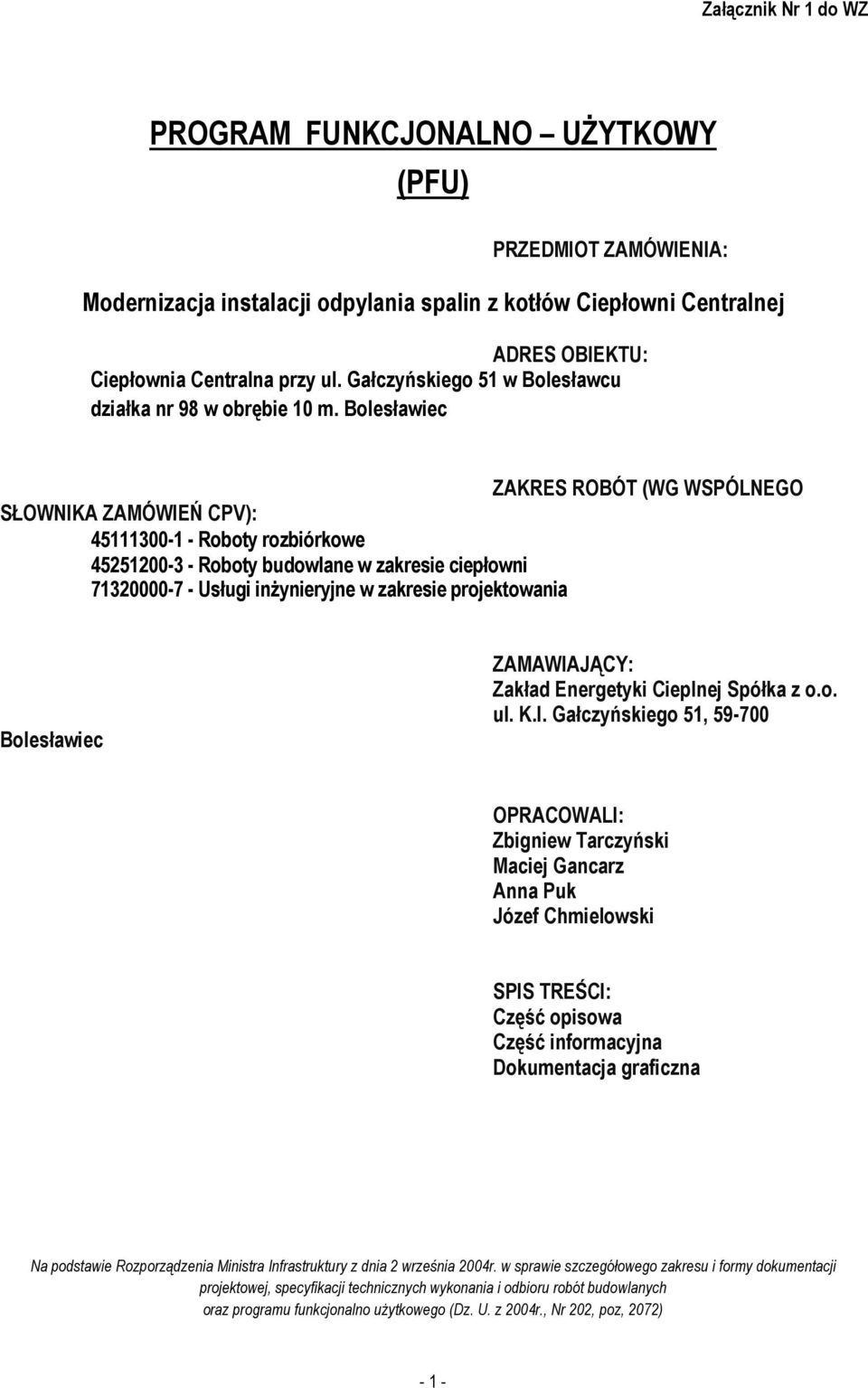

1 Załącznik Nr 1 d WZ PROGRAM FUNKCJONALNO UŻYTKOWY (PFU) PRZEDMIOT ZAMÓWIENIA: Mdernizacja instalacji dpylania spalin z ktłów Ciepłwni Centralnej ADRES OBIEKTU: Ciepłwnia Centralna przy ul. Gałczyńskieg 51 w Blesławcu działka nr 98 w brębie 10 m. Blesławiec ZAKRES ROBÓT (WG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ CPV): Rbty rzbiórkwe Rbty budwlane w zakresie ciepłwni Usługi inżynieryjne w zakresie prjektwania Blesławiec ZAMAWIAJĄCY: Zakład Energetyki Cieplnej Spółka z.. ul. K.I. Gałczyńskieg 51, OPRACOWALI: Zbigniew Tarczyński Maciej Gancarz Anna Puk Józef Chmielwski SPIS TREŚCI: Część piswa Część infrmacyjna Dkumentacja graficzna Na pdstawie Rzprządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln użytkweg (Dz. U. z 2004r., Nr 202, pz, 2072) - 1 -

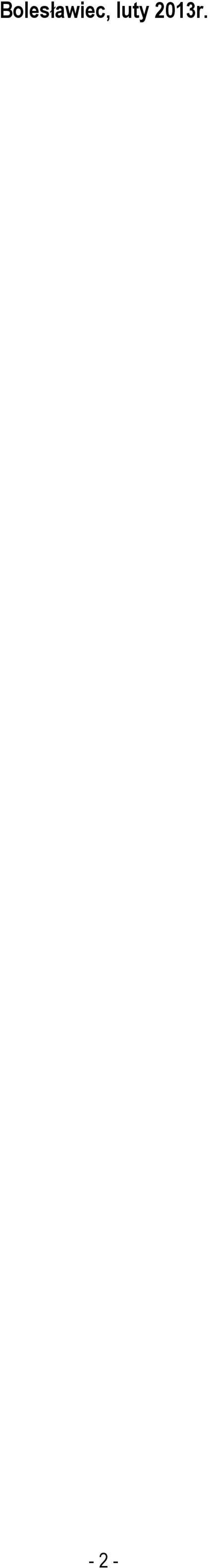

2 Blesławiec, luty 2013r

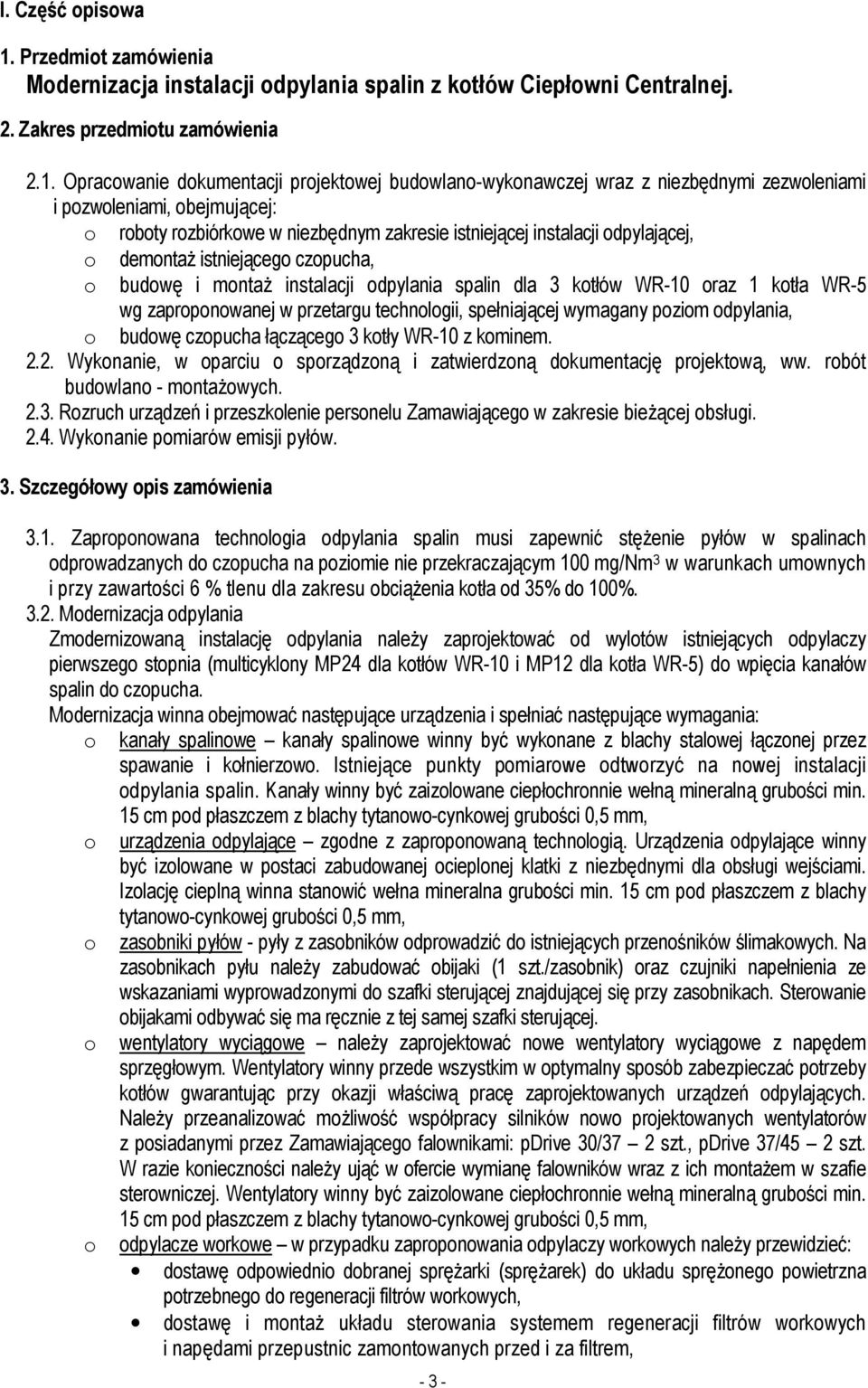

3 I. Część piswa 1. Przedmit zamówienia Mdernizacja instalacji dpylania spalin z ktłów Ciepłwni Centralnej. 2. Zakres przedmitu zamówienia 2.1. Opracwanie dkumentacji prjektwej budwlan-wyknawczej wraz z niezbędnymi zezwleniami i pzwleniami, bejmującej: rbty rzbiórkwe w niezbędnym zakresie istniejącej instalacji dpylającej, demntaż istniejąceg czpucha, budwę i mntaż instalacji dpylania spalin dla 3 ktłów WR-10 raz 1 ktła WR-5 wg zaprpnwanej w przetargu technlgii, spełniającej wymagany pzim dpylania, budwę czpucha łącząceg 3 ktły WR-10 z kminem Wyknanie, w parciu sprządzną i zatwierdzną dkumentację prjektwą, ww. rbót budwlan - mntażwych Rzruch urządzeń i przeszklenie persnelu Zamawiająceg w zakresie bieżącej bsługi Wyknanie pmiarów emisji pyłów. 3. Szczegółwy pis zamówienia 3.1. Zaprpnwana technlgia dpylania spalin musi zapewnić stężenie pyłów w spalinach dprwadzanych d czpucha na pzimie nie przekraczającym 100 mg/nm 3 w warunkach umwnych i przy zawartści 6 % tlenu dla zakresu bciążenia ktła d 35% d 100% Mdernizacja dpylania Zmdernizwaną instalację dpylania należy zaprjektwać d wyltów istniejących dpylaczy pierwszeg stpnia (multicyklny MP24 dla ktłów WR-10 i MP12 dla ktła WR-5) d wpięcia kanałów spalin d czpucha. Mdernizacja winna bejmwać następujące urządzenia i spełniać następujące wymagania: kanały spalinwe kanały spalinwe winny być wyknane z blachy stalwej łącznej przez spawanie i kłnierzw. Istniejące punkty pmiarwe dtwrzyć na nwej instalacji dpylania spalin. Kanały winny być zaizlwane ciepłchrnnie wełną mineralną grubści min. 15 cm pd płaszczem z blachy tytanw-cynkwej grubści 0,5 mm, urządzenia dpylające zgdne z zaprpnwaną technlgią. Urządzenia dpylające winny być izlwane w pstaci zabudwanej cieplnej klatki z niezbędnymi dla bsługi wejściami. Izlację cieplną winna stanwić wełna mineralna grubści min. 15 cm pd płaszczem z blachy tytanw-cynkwej grubści 0,5 mm, zasbniki pyłów - pyły z zasbników dprwadzić d istniejących przenśników ślimakwych. Na zasbnikach pyłu należy zabudwać bijaki (1 szt./zasbnik) raz czujniki napełnienia ze wskazaniami wyprwadznymi d szafki sterującej znajdującej się przy zasbnikach. Sterwanie bijakami dbywać się ma ręcznie z tej samej szafki sterującej. wentylatry wyciągwe należy zaprjektwać nwe wentylatry wyciągwe z napędem sprzęgłwym. Wentylatry winny przede wszystkim w ptymalny spsób zabezpieczać ptrzeby ktłów gwarantując przy kazji właściwą pracę zaprjektwanych urządzeń dpylających. Należy przeanalizwać mżliwść współpracy silników nw prjektwanych wentylatrów z psiadanymi przez Zamawiająceg falwnikami: pdrive 30/37 2 szt., pdrive 37/45 2 szt. W razie kniecznści należy ująć w fercie wymianę falwników wraz z ich mntażem w szafie sterwniczej. Wentylatry winny być zaizlwane ciepłchrnnie wełną mineralną grubści min. 15 cm pd płaszczem z blachy tytanw-cynkwej grubści 0,5 mm, dpylacze wrkwe w przypadku zaprpnwania dpylaczy wrkwych należy przewidzieć: dstawę dpwiedni dbranej sprężarki (sprężarek) d układu sprężneg pwietrzna ptrzebneg d regeneracji filtrów wrkwych, dstawę i mntaż układu sterwania systemem regeneracji filtrów wrkwych i napędami przepustnic zamntwanych przed i za filtrem, - 3 -

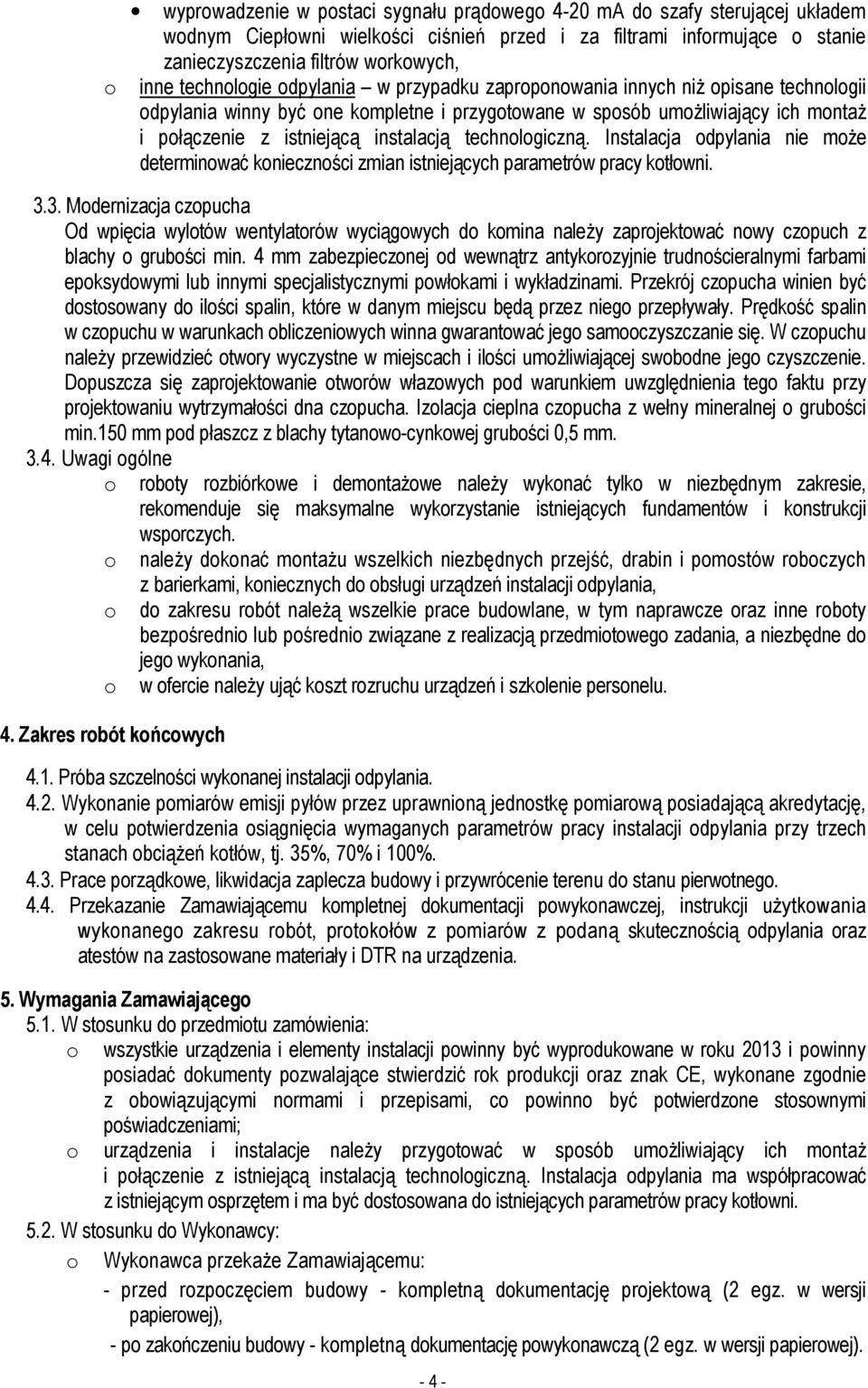

4 wyprwadzenie w pstaci sygnału prądweg 4-20 ma d szafy sterującej układem wdnym Ciepłwni wielkści ciśnień przed i za filtrami infrmujące stanie zanieczyszczenia filtrów wrkwych, inne technlgie dpylania w przypadku zaprpnwania innych niż pisane technlgii dpylania winny być ne kmpletne i przygtwane w spsób umżliwiający ich mntaż i płączenie z istniejącą instalacją technlgiczną. Instalacja dpylania nie mże determinwać kniecznści zmian istniejących parametrów pracy ktłwni Mdernizacja czpucha Od wpięcia wyltów wentylatrów wyciągwych d kmina należy zaprjektwać nwy czpuch z blachy grubści min. 4 mm zabezpiecznej d wewnątrz antykrzyjnie trudnścieralnymi farbami epksydwymi lub innymi specjalistycznymi pwłkami i wykładzinami. Przekrój czpucha winien być dstswany d ilści spalin, które w danym miejscu będą przez nieg przepływały. Prędkść spalin w czpuchu w warunkach bliczeniwych winna gwarantwać jeg samczyszczanie się. W czpuchu należy przewidzieć twry wyczystne w miejscach i ilści umżliwiającej swbdne jeg czyszczenie. Dpuszcza się zaprjektwanie twrów włazwych pd warunkiem uwzględnienia teg faktu przy prjektwaniu wytrzymałści dna czpucha. Izlacja cieplna czpucha z wełny mineralnej grubści min.150 mm pd płaszcz z blachy tytanw-cynkwej grubści 0,5 mm Uwagi gólne rbty rzbiórkwe i demntażwe należy wyknać tylk w niezbędnym zakresie, rekmenduje się maksymalne wykrzystanie istniejących fundamentów i knstrukcji wsprczych. należy dknać mntażu wszelkich niezbędnych przejść, drabin i pmstów rbczych z barierkami, kniecznych d bsługi urządzeń instalacji dpylania, d zakresu rbót należą wszelkie prace budwlane, w tym naprawcze raz inne rbty bezpśredni lub pśredni związane z realizacją przedmitweg zadania, a niezbędne d jeg wyknania, w fercie należy ująć kszt rzruchu urządzeń i szklenie persnelu. 4. Zakres rbót kńcwych 4.1. Próba szczelnści wyknanej instalacji dpylania Wyknanie pmiarów emisji pyłów przez uprawniną jednstkę pmiarwą psiadającą akredytację, w celu ptwierdzenia siągnięcia wymaganych parametrów pracy instalacji dpylania przy trzech stanach bciążeń ktłów, tj. 35%, 70% i 100% Prace prządkwe, likwidacja zaplecza budwy i przywrócenie terenu d stanu pierwtneg Przekazanie Zamawiającemu kmpletnej dkumentacji pwyknawczej, instrukcji użytkwania wyknaneg zakresu rbót, prtkłów z pmiarów z pdaną skutecznścią dpylania raz atestów na zastswane materiały i DTR na urządzenia. 5. Wymagania Zamawiająceg 5.1. W stsunku d przedmitu zamówienia: wszystkie urządzenia i elementy instalacji pwinny być wyprdukwane w rku 2013 i pwinny psiadać dkumenty pzwalające stwierdzić rk prdukcji raz znak CE, wyknane zgdnie z bwiązującymi nrmami i przepisami, c pwinn być ptwierdzne stswnymi pświadczeniami; urządzenia i instalacje należy przygtwać w spsób umżliwiający ich mntaż i płączenie z istniejącą instalacją technlgiczną. Instalacja dpylania ma współpracwać z istniejącym sprzętem i ma być dstswana d istniejących parametrów pracy ktłwni W stsunku d Wyknawcy: Wyknawca przekaże Zamawiającemu: - przed rzpczęciem budwy - kmpletną dkumentację prjektwą (2 egz. w wersji papierwej), - p zakńczeniu budwy - kmpletną dkumentację pwyknawczą (2 egz. w wersji papierwej)

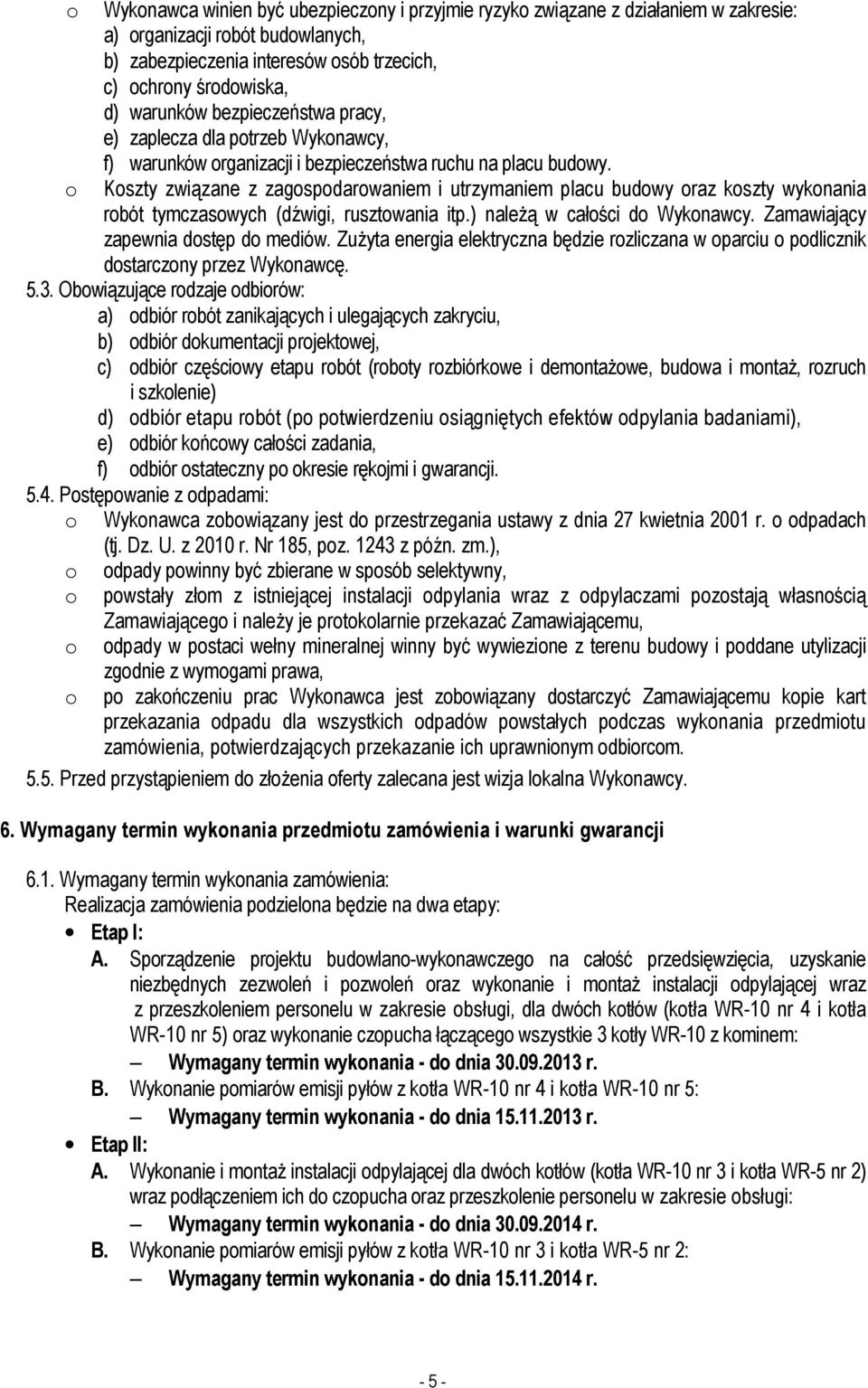

5 Wyknawca winien być ubezpieczny i przyjmie ryzyk związane z działaniem w zakresie: a) rganizacji rbót budwlanych, b) zabezpieczenia interesów sób trzecich, c) chrny śrdwiska, d) warunków bezpieczeństwa pracy, e) zaplecza dla ptrzeb Wyknawcy, f) warunków rganizacji i bezpieczeństwa ruchu na placu budwy. Kszty związane z zagspdarwaniem i utrzymaniem placu budwy raz kszty wyknania rbót tymczaswych (dźwigi, rusztwania itp.) należą w całści d Wyknawcy. Zamawiający zapewnia dstęp d mediów. Zużyta energia elektryczna będzie rzliczana w parciu pdlicznik dstarczny przez Wyknawcę Obwiązujące rdzaje dbirów: a) dbiór rbót zanikających i ulegających zakryciu, b) dbiór dkumentacji prjektwej, c) dbiór częściwy etapu rbót (rbty rzbiórkwe i demntażwe, budwa i mntaż, rzruch i szklenie) d) dbiór etapu rbót (p ptwierdzeniu siągniętych efektów dpylania badaniami), e) dbiór kńcwy całści zadania, f) dbiór stateczny p kresie rękjmi i gwarancji Pstępwanie z dpadami: Wyknawca zbwiązany jest d przestrzegania ustawy z dnia 27 kwietnia 2001 r. dpadach (tj. Dz. U. z 2010 r. Nr 185, pz z późn. zm.), dpady pwinny być zbierane w spsób selektywny, pwstały złm z istniejącej instalacji dpylania wraz z dpylaczami pzstają własnścią Zamawiająceg i należy je prtklarnie przekazać Zamawiającemu, dpady w pstaci wełny mineralnej winny być wywiezine z terenu budwy i pddane utylizacji zgdnie z wymgami prawa, p zakńczeniu prac Wyknawca jest zbwiązany dstarczyć Zamawiającemu kpie kart przekazania dpadu dla wszystkich dpadów pwstałych pdczas wyknania przedmitu zamówienia, ptwierdzających przekazanie ich uprawninym dbircm Przed przystąpieniem d złżenia ferty zalecana jest wizja lkalna Wyknawcy. 6. Wymagany termin wyknania przedmitu zamówienia i warunki gwarancji 6.1. Wymagany termin wyknania zamówienia: Realizacja zamówienia pdzielna będzie na dwa etapy: Etap I: A. Sprządzenie prjektu budwlan-wyknawczeg na całść przedsięwzięcia, uzyskanie niezbędnych zezwleń i pzwleń raz wyknanie i mntaż instalacji dpylającej wraz z przeszkleniem persnelu w zakresie bsługi, dla dwóch ktłów (ktła WR-10 nr 4 i ktła WR-10 nr 5) raz wyknanie czpucha łącząceg wszystkie 3 ktły WR-10 z kminem: Wymagany termin wyknania - d dnia r. B. Wyknanie pmiarów emisji pyłów z ktła WR-10 nr 4 i ktła WR-10 nr 5: Wymagany termin wyknania - d dnia r. Etap II: A. Wyknanie i mntaż instalacji dpylającej dla dwóch ktłów (ktła WR-10 nr 3 i ktła WR-5 nr 2) wraz pdłączeniem ich d czpucha raz przeszklenie persnelu w zakresie bsługi: Wymagany termin wyknania - d dnia r. B. Wyknanie pmiarów emisji pyłów z ktła WR-10 nr 3 i ktła WR-5 nr 2: Wymagany termin wyknania - d dnia r

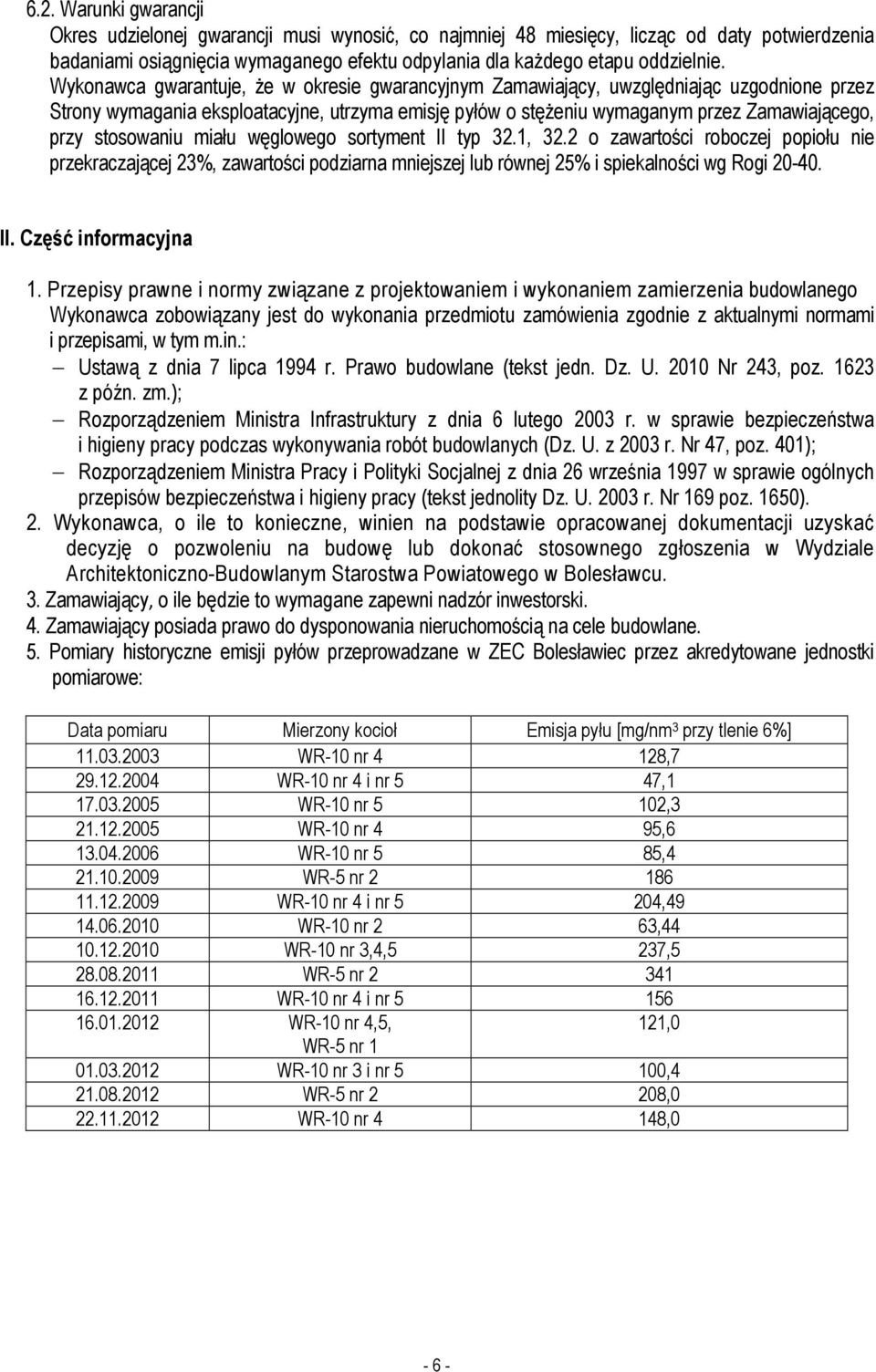

6 6.2. Warunki gwarancji Okres udzielnej gwarancji musi wynsić, c najmniej 48 miesięcy, licząc d daty ptwierdzenia badaniami siągnięcia wymaganeg efektu dpylania dla każdeg etapu ddzielnie. Wyknawca gwarantuje, że w kresie gwarancyjnym Zamawiający, uwzględniając uzgdnine przez Strny wymagania eksplatacyjne, utrzyma emisję pyłów stężeniu wymaganym przez Zamawiająceg, przy stswaniu miału węglweg srtyment II typ 32.1, 32.2 zawartści rbczej ppiłu nie przekraczającej 23%, zawartści pdziarna mniejszej lub równej 25% i spiekalnści wg Rgi II. Część infrmacyjna 1. Przepisy prawne i nrmy związane z prjektwaniem i wyknaniem zamierzenia budwlaneg Wyknawca zbwiązany jest d wyknania przedmitu zamówienia zgdnie z aktualnymi nrmami i przepisami, w tym m.in.: Ustawą z dnia 7 lipca 1994 r. Praw budwlane (tekst jedn. Dz. U Nr 243, pz z późn. zm.); Rzprządzeniem Ministra Infrastruktury z dnia 6 luteg 2003 r. w sprawie bezpieczeństwa i higieny pracy pdczas wyknywania rbót budwlanych (Dz. U. z 2003 r. Nr 47, pz. 401); Rzprządzeniem Ministra Pracy i Plityki Scjalnej z dnia 26 września 1997 w sprawie gólnych przepisów bezpieczeństwa i higieny pracy (tekst jednlity Dz. U r. Nr 169 pz. 1650). 2. Wyknawca, ile t knieczne, winien na pdstawie pracwanej dkumentacji uzyskać decyzję pzwleniu na budwę lub dknać stswneg zgłszenia w Wydziale Architektniczn-Budwlanym Starstwa Pwiatweg w Blesławcu. 3. Zamawiający, ile będzie t wymagane zapewni nadzór inwestrski. 4. Zamawiający psiada praw d dyspnwania nieruchmścią na cele budwlane. 5. Pmiary histryczne emisji pyłów przeprwadzane w ZEC Blesławiec przez akredytwane jednstki pmiarwe: Data pmiaru Mierzny kcił Emisja pyłu [mg/nm 3 przy tlenie 6%] WR-10 nr 4 128, WR-10 nr 4 i nr 5 47, WR-10 nr 5 102, WR-10 nr 4 95, WR-10 nr 5 85, WR-5 nr WR-10 nr 4 i nr 5 204, WR-10 nr 2 63, WR-10 nr 3,4,5 237, WR-5 nr WR-10 nr 4 i nr WR-10 nr 4,5, 121,0 WR-5 nr WR-10 nr 3 i nr 5 100, WR-5 nr 2 208, WR-10 nr 4 148,0-6 -

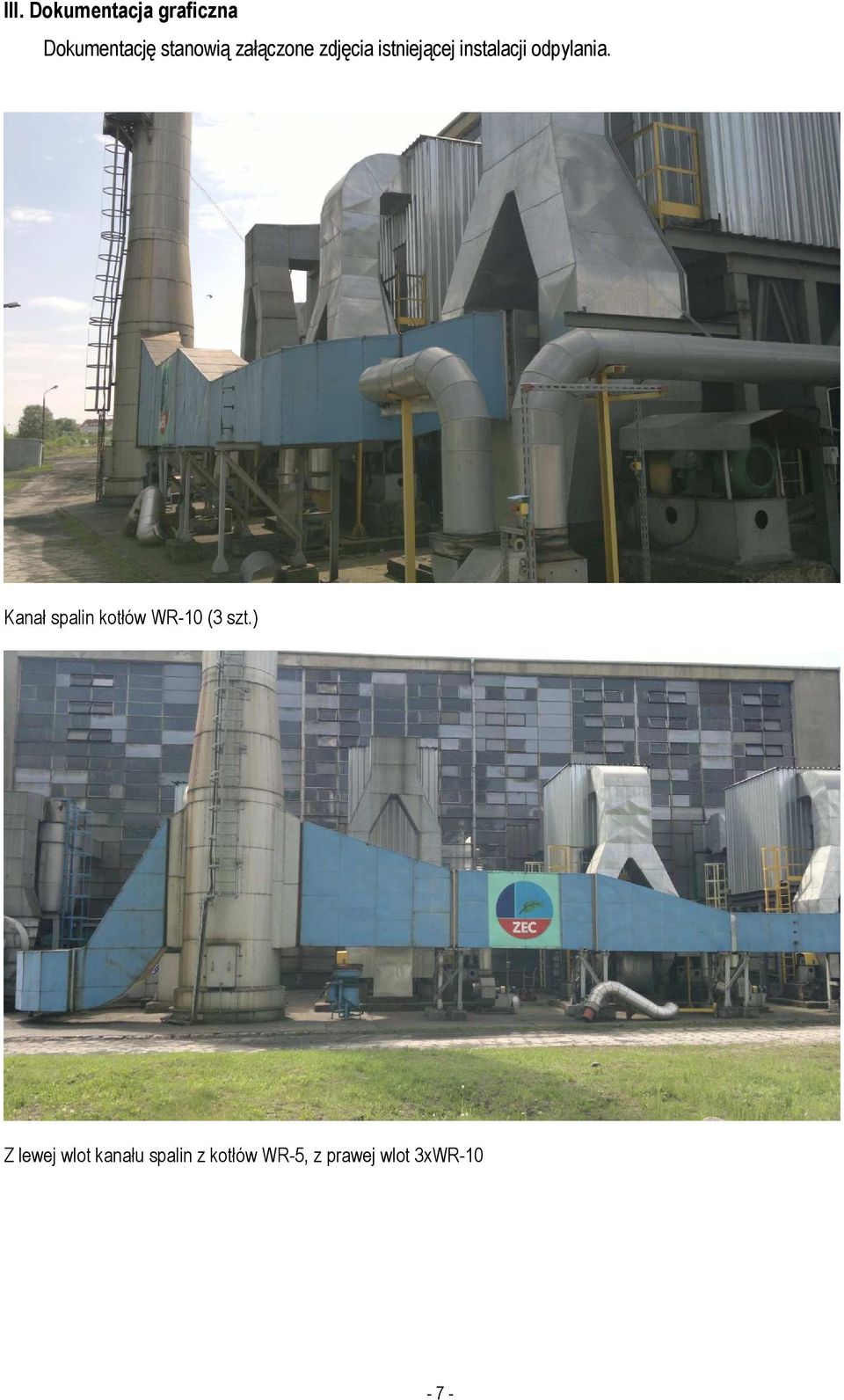

7 III. Dkumentacja graficzna Dkumentację stanwią załączne zdjęcia istniejącej instalacji dpylania. Kanał spalin ktłów WR-10 (3 szt.) Z lewej wlt kanału spalin z ktłów WR-5, z prawej wlt 3xWR

8 Wspólny kanał dla 2xWR-5 Wlt WR-10 najbliżej kmina - 8 -

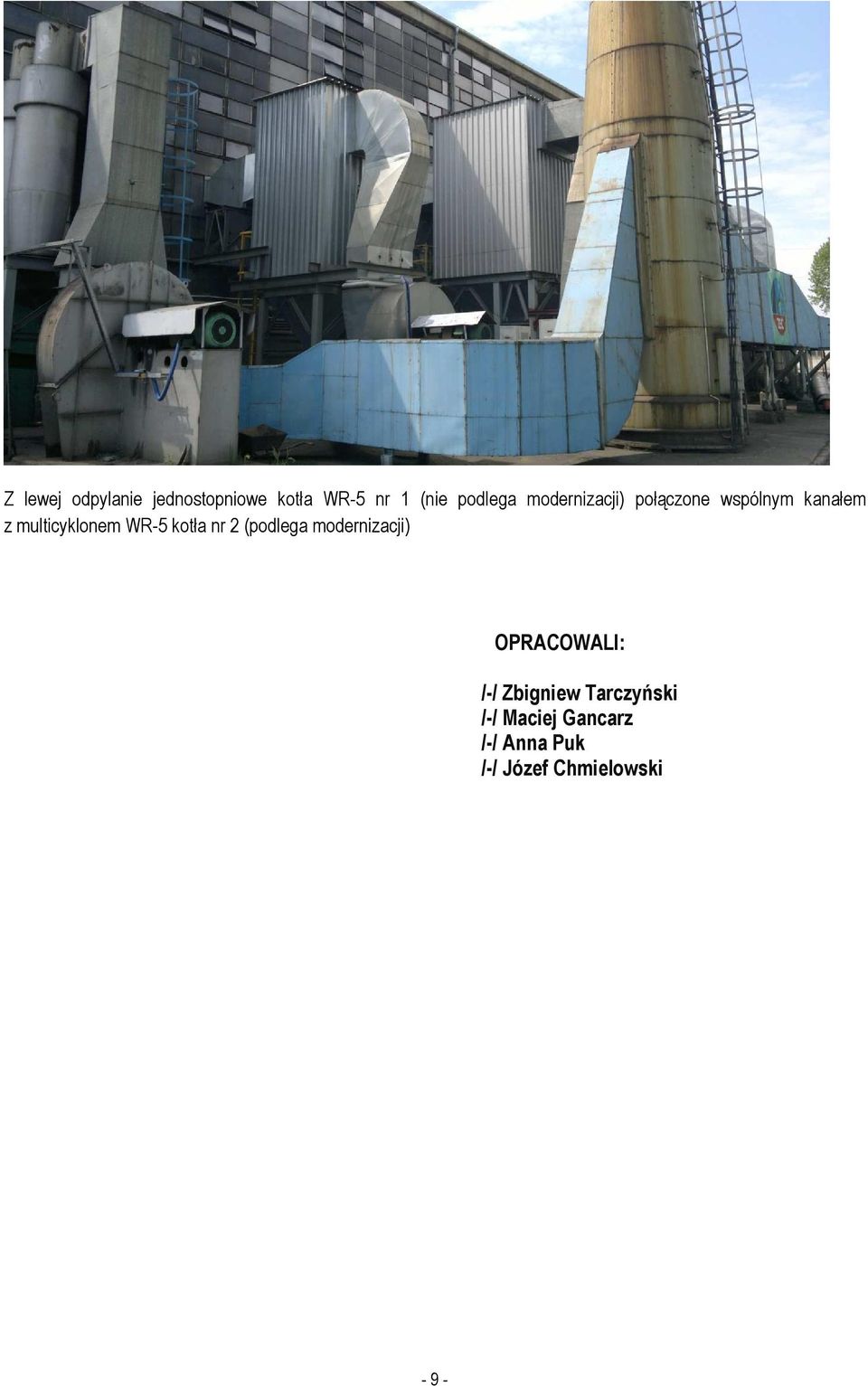

9 Z lewej dpylanie jednstpniwe ktła WR-5 nr 1 (nie pdlega mdernizacji) płączne wspólnym kanałem z multicyklnem WR-5 ktła nr 2 (pdlega mdernizacji) OPRACOWALI: /-/ Zbigniew Tarczyński /-/ Maciej Gancarz /-/ Anna Puk /-/ Józef Chmielwski - 9 -
