OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO BUDOWA BUDYNKU HALI NR 1 WRAZ Z NIEZBĘDNĄ INFRASTRUKTURĄ TECHNICZNĄ

Transkrypt

1

2 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO BUDOWA BUDYNKU HALI NR 1 WRAZ Z NIEZBĘDNĄ INFRASTRUKTURĄ TECHNICZNĄ INSTALACJA OKOBLOWANIA STRUKTURALNEGO (LOGICZNA, TELEFONICZNA) ZAWARTOŚĆ DOKUMENTACJI 1. ZAKRES PROJEKTU NORMY ROZWIĄZANIA SZCZEGÓŁOWE INSTALACJA TELETECHNICZNA (OPIS TECHNOLOGII) KONFIGURACJA PUNKTU LOGICZNEGO OKABLOWANIE POZIOME URZĄDZENIA AKTYWNE OKABLOWANIE TELEFONICZNE SYSTEM ORGANIZACJI POŁĄCZEŃ KABLOWYCH W SZAFIE 42U WYMAGANIA GWARANCYJNE ADMINISTRACJA I DOKUMENTACJA ODBIÓR I POMIARY SIECI UWAGI KOŃCOWE ALTERNATYWNE PROPOZYCJE OBJAŚNIENIA... 22

3 1. ZAKRES PROJEKTU Przedmitem niniejszeg pracwania jest prjekt instalacji kablwania strukturalneg (w zakresie instalacji kmputerwej, telefnicznej) w budynku Hali nr 1 Inkubatra Technlgiczneg w Jasince. Dkumentację pracwan zgdnie ze wskazówkami i zaleceniami Inwestra, z uwzględnieniem elastycznści systemu raz wymagań nwczesnych urządzeń transmisji danych i technlgii zaprjektwanych na istniejącym budynku Inkubatra technlgiczneg. 2. NORMY Zakres niniejszeg prjektu party jest na specyfikacjach i wymaganiach zawartych w nrmach, bwiązujących w chwili twrzenia niniejszej dkumentacji, regulujących zasady prjektwania i dbru urządzeń kablwania strukturalneg raz jeg pracy w kreślnych warunkach śrdwiska. Pdstawą d pracwania zagadnień związanych z kablwaniem strukturalnym są bwiązujące nrmy eurpejskie i międzynardwe, dtyczące wymagań gólnych raz specyficznych dla śrdwiska biurweg: ISO/IEC11801: Infrmatin technlgy - Generic cabling fr custmer premises PN-EN :2011 Technika Infrmatyczna Systemy kablwania strukturalneg Część 1: Wymagania gólne PN-EN :2008/A1:2011 Technika Infrmatyczna Systemy kablwania strukturalneg Część 2: Budynki biurwe Ddatkwe nrmy eurpejskie związane z planwaniem (prjektwaniem) kablwania, pwłane w prjekcie: PN-EN :2010/A1:2011 Technika infrmatyczna. Instalacja kablwania Część 1- Specyfikacja i zapewnienie jakści PN-EN :2010/A1:2011 Technika infrmatyczna. Instalacja kablwania Część 2 - Planwanie i wyknawstw instalacji wewnątrz budynków Pzstałe nrmy pwłane w prjekcie: PN-EN 50346:2004/A2:2010 Technika infrmatyczna. Instalacja kablwania - Badanie zainstalwaneg kablwania IEC Nrma kmpnentwa dtycząca wydajnści kabli symetrycznych kat.7 A IEC , IEC , IEC , IEC , IEC , IEC , EN Nrmy międzynardwe związane z palnścią pwłki kabla 2

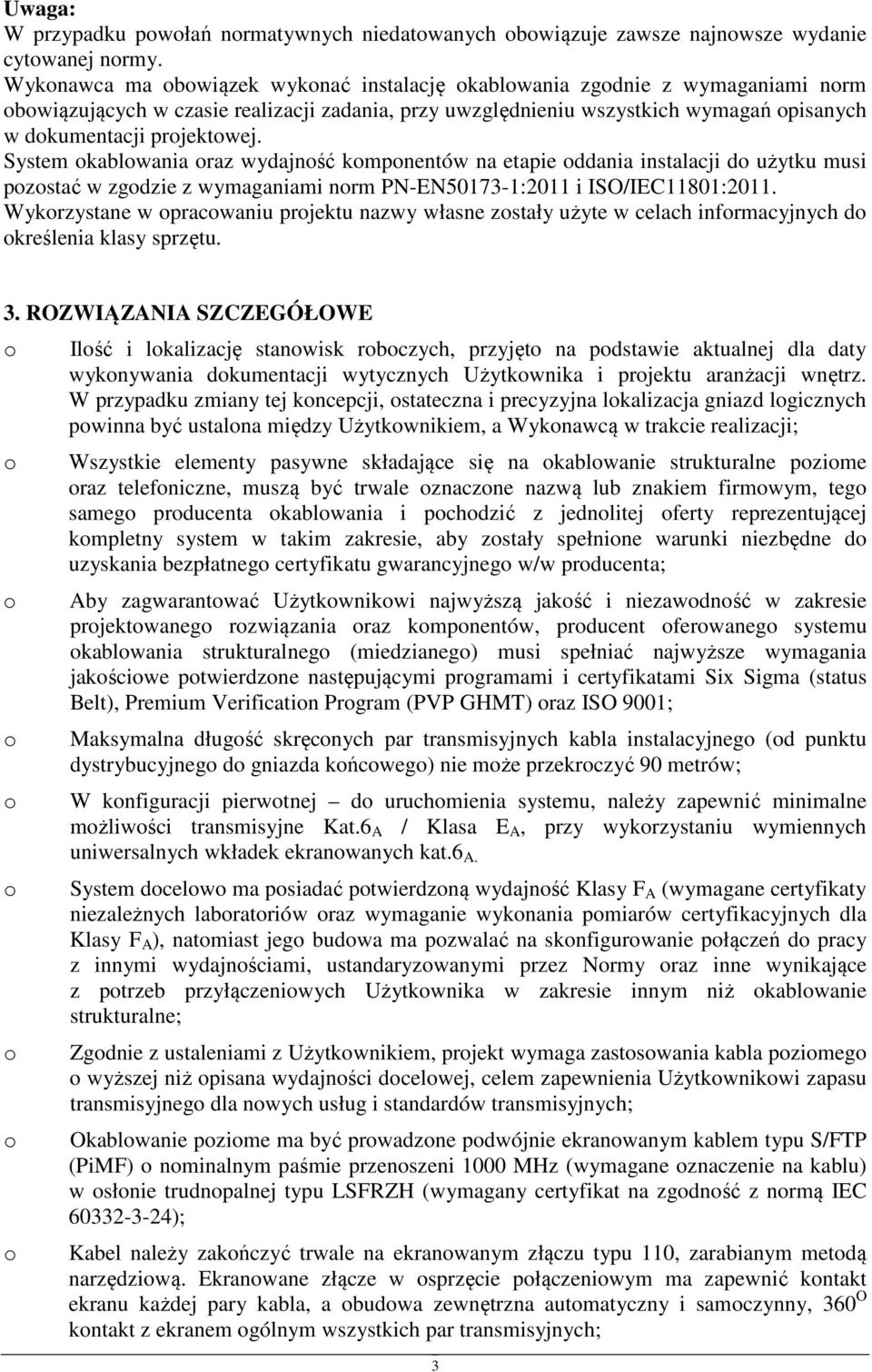

4 Uwaga: W przypadku pwłań nrmatywnych niedatwanych bwiązuje zawsze najnwsze wydanie cytwanej nrmy. Wyknawca ma bwiązek wyknać instalację kablwania zgdnie z wymaganiami nrm bwiązujących w czasie realizacji zadania, przy uwzględnieniu wszystkich wymagań pisanych w dkumentacji prjektwej. System kablwania raz wydajnść kmpnentów na etapie ddania instalacji d użytku musi pzstać w zgdzie z wymaganiami nrm PN-EN :2011 i ISO/IEC11801:2011. Wykrzystane w pracwaniu prjektu nazwy własne zstały użyte w celach infrmacyjnych d kreślenia klasy sprzętu. 3. ROZWIĄZANIA SZCZEGÓŁOWE Ilść i lkalizację stanwisk rbczych, przyjęt na pdstawie aktualnej dla daty wyknywania dkumentacji wytycznych Użytkwnika i prjektu aranżacji wnętrz. W przypadku zmiany tej kncepcji, stateczna i precyzyjna lkalizacja gniazd lgicznych pwinna być ustalna między Użytkwnikiem, a Wyknawcą w trakcie realizacji; Wszystkie elementy pasywne składające się na kablwanie strukturalne pzime raz telefniczne, muszą być trwale znaczne nazwą lub znakiem firmwym, teg sameg prducenta kablwania i pchdzić z jednlitej ferty reprezentującej kmpletny system w takim zakresie, aby zstały spełnine warunki niezbędne d uzyskania bezpłatneg certyfikatu gwarancyjneg w/w prducenta; Aby zagwarantwać Użytkwnikwi najwyższą jakść i niezawdnść w zakresie prjektwaneg rzwiązania raz kmpnentów, prducent ferwaneg systemu kablwania strukturalneg (miedzianeg) musi spełniać najwyższe wymagania jakściwe ptwierdzne następującymi prgramami i certyfikatami Six Sigma (status Belt), Premium Verificatin Prgram (PVP GHMT) raz ISO 9001; Maksymalna długść skręcnych par transmisyjnych kabla instalacyjneg (d punktu dystrybucyjneg d gniazda kńcweg) nie mże przekrczyć 90 metrów; W knfiguracji pierwtnej d uruchmienia systemu, należy zapewnić minimalne mżliwści transmisyjne Kat.6 A / Klasa E A, przy wykrzystaniu wymiennych uniwersalnych wkładek ekranwanych kat.6 A. System dcelw ma psiadać ptwierdzną wydajnść Klasy F A (wymagane certyfikaty niezależnych labratriów raz wymaganie wyknania pmiarów certyfikacyjnych dla Klasy F A ), natmiast jeg budwa ma pzwalać na sknfigurwanie płączeń d pracy z innymi wydajnściami, ustandaryzwanymi przez Nrmy raz inne wynikające z ptrzeb przyłączeniwych Użytkwnika w zakresie innym niż kablwanie strukturalne; Zgdnie z ustaleniami z Użytkwnikiem, prjekt wymaga zastswania kabla pzimeg wyższej niż pisana wydajnści dcelwej, celem zapewnienia Użytkwnikwi zapasu transmisyjneg dla nwych usług i standardów transmisyjnych; Okablwanie pzime ma być prwadzne pdwójnie ekranwanym kablem typu S/FTP (PiMF) nminalnym paśmie przenszeni 1000 MHz (wymagane znaczenie na kablu) w słnie trudnpalnej typu LSFRZH (wymagany certyfikat na zgdnść z nrmą IEC ); Kabel należy zakńczyć trwale na ekranwanym złączu typu 110, zarabianym metdą narzędziwą. Ekranwane złącze w sprzęcie płączeniwym ma zapewnić kntakt ekranu każdej pary kabla, a budwa zewnętrzna autmatyczny i samczynny, 360 O kntakt z ekranem gólnym wszystkich par transmisyjnych; 3

5 Ze względu na kniecznść zapewnienia marginesów pracy, jak gwarancji pełnej wydajnści dcelwej, niezależnie d jakści wyknawstwa i zakłóceń, wymaga się aby złącza teleinfrmatyczne (stanwiące trwały element zakńczenia kabla) raz kabel transmisyjny psiadały wydajnść, c najmniej 25% większą d wymagań transmisyjnych dcelwej aplikacji, pisanej w prjekcie, d której mże zstać wykrzystany system transmisyjny; Punkt lgiczny W przestrzenie rbczej Użytkwnika (PL) party zstał na uniwersalnym ekranwanym sprzęcie płączeniwym (kabel zakańczany jest trwale i niezmiennie na złączu 110), z mżliwścią wymiany interfejsu kńcweg pprzez wymianę wkładki. Osprzęt płączeniwy zespół gniazda teleinfrmatyczneg, należy mntwać pdtynkw lub w kasetach pdłgwych w uchwycie d sprzętu Msaic (45x45). Aby zagwarantwać spełnienie dcelwych wymagań transmisyjnych prducent ma psiadać certyfikaty niezależneg akredytwaneg labratrium (np. GHMT, Delta, ETL), ptwierdzające pzytywne parametry Klasy F A, uwzględniające badania systemu kablwania przy wykrzystaniu c najmniej dwóch różnych rdzajów interfejsów zgdnych z Kategrią 7 A ; System ma spełniać zasadę twartści, tzn. ma pzwalać na rzbudwę ilści gniazd (interfejsów) kńcwych, mdyfikację ich rdzajów i ilści bez kniecznści instalacji nwych linii kablwych, pnwnej terminacji kabla na złączach zakańczających raz bez ptrzeby wymiany lub ddawania paneli krswych i płyt człwych gniazd użytkwnika; System kablwania ma krzystać z kabli krswych i przyłączeniwych, psiadających znrmalizwane interfejsy, zgdne z wymaganiami nrm EN raz ISO/IEC11801 Amd.2 Budwa systemu ma gwarantwać mżliwść zmiany interfejsu na dwlny (np. RJ45, RS-485, złącze typu F CATV 862MHz, 2xRJ45, 3xRJ45, 2x1Gb/s RJ45 i inne), który mże być wymieniany wielkrtnie w dwlnym czasie użytkwania, celem udstępnienia nwych lub innych niż transmisja ethernetwa mżliwści transmisyjnych (nawet takich, które nie są bjęte nrmalizacją w zakresie kablwania strukturalneg), zgdnie z życzeniem Użytkwnika i jeg ptrzebami w tym zakresie; Funkcjnalnść wymiany interfejsu ma być realizwana w sprzęcie płączeniwym (wewnątrz zespłu gniazda teleinfrmatyczneg), a nie przez dłączane adaptery czy wykrzystanie kabli krswych ze specjalnymi, niezgdnymi z nrmami interfejsami (typami złączy); Wymagany interfejs w zesple gniazda naścienneg RJ45 wydajnści kat.6 A, pzwalający na wykrzystanie standardwych kabli przyłączeniwych RJ45/RJ45; Interfejs gniazda RJ45 ma być dprny na uszkdzenia w wyniku pdłączenia wtyków RJ11 i RJ12 Punkty Lgiczne w hali prdukcyjnej należy wyknać w parciu gniazda natynkwe stpniu szczelnści IP 44. Gniazd natynkwe IP44 będzie wypsażne we wkładkę wymienną 1xRJ45 kat. 6 A. System ma pzwalać na zmianę wydajnści (kategrii, klasy kablwania) na dpwiednią (zarówn w górę jak i w dół), jedynie pprzez zmianę wkładek kńcwych bez zmian kabla transmisyjneg, sprzętu płączeniweg i bez zmian w jeg stałym zakńczeniu; System kablwania miedzianeg ma mieć mżliwść realizacji transmisji wielkanałwej (kilka aplikacji na tym samym kablu) przez wymianę wkładki zakńczeniwej, np.2xrj45, 3xRJ45, 4xRJ45 w ramach jedneg i teg sameg sprzętu przyłączeniweg (zespłu gniazda); 4

6 Zmiana wkładki wymiennej na inną, samdzielnie przez Użytkwnika nie mże pwdwać utraty gwarancji prducenta, jeśli zstała na udzielna; Prjekt przewiduje dstarczenie na etapie realizacji zadania ddatkwych wkładek wymiennych d przyszłeg wykrzystania (zmiana interfejsów, rzbudwa ilści gniazd); ilść i rdzaj wkładek kreśln w zestawieniu materiałwym dłącznym d prjektu; Punkt dystrybucyjny GPD zlkalizwany jest na parterze i bsługuje parter I i II piętr; Punkt dystrybucyjny GPD stanwią dwie szafy stjące 42U wymiarach 800x1000[mm]; Dkładny pdział zstał pkazany na schemacie strukturalnym raz pdkładach dłącznych d prjektu; Przyłącze telekmunikacyjne jest pza zakresem pracwania. Operatr telekmunikacyjny ma dprwadzić sygnał d szaf GPD; W punkcie dystrybucyjnym GPD należy zastswać kątwe, narżne twieranezamykane prwadnice bczne; Śrdwisk, w którym będzie instalwany sprzęt kablwy jest śrdwiskiem biurwym, zstał n sklasyfikwane jak M 1 I 1 C 1 E 2 wg. specyfikacji śrdwiska instalacji kablwania (MICE) zgdnie z PN-EN :2011. Na hali prdukcyjnej śrdwisk pracy zstał sklasyfikwane jak M 2 I 2 C 2 E INSTALACJA TELETECHNICZNA (OPIS TECHNOLOGII) Prwadzenie kablwania pzimeg. Ze względu na warunki budwy i status budynku kablwanie pzime zstanie rzprwadzne: 1. w krytarzach, w kanałach kablwych w przestrzeni sufitu pdwieszaneg; 2. w pmieszczeniach, d punktu lgiczneg pdtynkw (należy zastswać sprzęt z uchwytem Msaic). Należy stswać kable w pwłkach trudnpalnych LSFRZH (ang. Lw Smke Fire Retardant Zer Halgen). Przy prwadzeniu tras kablwych zachwać bezpieczne dległści d innych instalacji. W przypadku traktów, gdzie kable sieci teleinfrmatycznej i zasilającej biegną razem i równlegle d siebie należy zachwać dległść (rzdział) między instalacjami (szczególnie zasilającą i lgiczną), c najmniej 10mm (w przypadku głównych ciągów kablwych) lub stswać metalwe przegrdy raz c najmniej 2mm dla gniazd kńcwych. Wielkść separacji dla trasy kablwej jest bliczna dla przypadku kabli S/FTP tłumieniu sprzężenia nie grszym niż 80dB. Zakłada się w przypadku głównych ciągów kablwych, że ilść bwdów elektrycznych 230V 50Hz max 16A nie będzie większa niż 15. Prwadzenie kablwania pinweg. Trasy kablwe pinwe należy zbudwać z elementów trwałych (drabinek) pzwalających na zamcwanie kabli raz zachwanie dpwiednich prmieni gięcia wiązek kablwych na zakrętach. Rzmiary (pjemnść) kanałów kablwych dbran w zależnści d maksymalnej liczby kabli prjektwanych w danym miejscu instalacji przy uwzględnieniu c najmniej 20% wlnej przestrzeni na ptrzeby ewentualnej rzbudwy systemu. Zajętść światła kanałów kablwych przez kable bliczn w miejscach zakrętów dla maksymalnej znaminwej średnicy kabla - przy całkwitym wypełnieniu światła kanału kablami na zakręcie, kanał będzie wówczas na prstym dcinku wypełniny w 40%. 5

7 Przy realizacji tras kablwych pd ptrzeby kablwania należy wziąć pd uwagę wymagania nrmy PN-EN :2010/A1:2011 dtyczące równległeg prwadzenia różnych instalacji w budynku, m.in. instalacji zasilającej i zapewnić zachwując dpwiednie dległści pmiędzy kablwaniem przy jednczesnym uwzględnieniu materiału, z któreg zbudwane są kanały kablwe. D uchwytu wiązek kablwych należy stswać miękkie paski instalacyjne elastyczne (typu Velcr). Przy wytyczaniu trasy dla kabli lgicznych uwzględnin knstrukcję budynku raz bezklizyjnść z innymi instalacjami i urządzeniami; trasa przebiega wzdłuż linii prstych równległych i prstpadłych d ścian i strpów zmieniając swój kierunek tylk w zależnści d ptrzeb (tynki, rzgałęzienia, pdejścia d urządzeń), trasa przebiegu jest przy tym łatw dstępna d knserwacji i remntów, a jej wytyczanie uwzględnia miejsca mcwania knstrukcji wsprczych instalacji. Trasa kablwa zstała uwzględnina pd względem knstrukcji w części elektrycznej. Należy przestrzegać utrzymania jednakwych wyskści zamcwania wsprników i dległści między punktami pdparcia. Przy układaniu kabli miedzianych należy stswać się d dpwiednich zaleceń prducenta (tj. prmienia gięcia, siły wciągania, itp.) Kable należy mcwać na drabinkach kablwych średni c 30cm, w przypadku długich tras pinwych zaleca się również wykrzystanie stelażu zapasu kabla instalacyjneg średni c 350cm (kilka zwjów kabla) w celu eliminacji naprężeń występujących w kablach układanych pinw. Należy wystrzegać się nadmierneg ściskania kabli paskami, deptania p kablach ułżnych na pdłdze raz załamywania kabli na elementach knstrukcji kanałów kablwych. Przy dwijaniu kabla z bębna bądź wyciąganiu kabla z pudełka, nie należy przekraczać maksymalnej siły ciągnięcia raz zwracać uwagę na t, by na kablu nie twrzyły się węzły ani supły. Przyjęty gólnie prmień gięcia pdczas instalacji wynsi 4-krtnść średnicy zewnętrznej kabla, natmiast p instalacji należy zapewnić prmień równy minimum 8-krtnści średnicy zewnętrznej instalwaneg kabla. Jeśli wykrzystuje się trasę kablwą przechdzącą przez granicę strefy pżarwej, światł jej twru należy zamknąć dpwiednią masą uszczelniającą, charakteryzującą się właściwściami nie grszymi niż granica strefy, zgdnie z przepisami p.pż. i przymcwać w miejscu jej instalacji przywieszkę z pełną infrmacją tak zbudwanej granicy strefy. 4.1 KONFIGURACJA PUNKTU LOGICZNEGO Punkt lgiczny PL party zstał na uniwersalnym ekranwanym sprzęcie płączeniwym (gnieździe teleinfrmatycznym), psiadającym mżliwść zmiany interfejsu kńcweg w pstaci wymiennej wkładki, (dbywa się t bez zmian w trwałym zakńczeniu kabla na złączu typy 110). Zespół gniazda jest mntwany w uchwycie d sprzętu 45mm (standard Mzaik45). Wymaga się aby wydajnść sprzętu płączeniweg złącza stanwiąceg trwały element zakńczenia kabla była c najmniej 25% większa d planwanej dcelwej wydajnści całeg systemu kablwania. Jest t spwdwane faktem, że gniazd teleinfrmatyczne jest kluczwym elementem całeg systemu i zapewnienie jeg wymaganej wydajnści gwarantuje niezależnść i pewnść uzyskania pzytywnych wyników pmiarów w przypadku nawet niedkładnej instalacji lub błędów w ułżeniu kabla. Jedncześnie zabezpiecza się w ten spsób częsty przypadek, gdy elementy równrzędnie dpaswane d kabla pd względem wydajnści, nie pzwalają siągnąć parametrów nrmatywnych i funkcji transmisyjnych, d których są przeznaczne. Osprzęt przyłączeniwy - zestaw instalacyjny gniazda teleinfrmatyczneg pwinien zawierać płytę człwą prstą z ramką mntażwą i zatrzaskiem zgdnym ze standardem mntażu 45mm, ekranwaną puszkę instalacyjną (wymagany kntakt ekranu kabla i budwy złącza p całym bwdzie kabla ) z wyprwadzeniem kabla d góry, w lew lub praw raz wypsażną w złącze mdularne. Ddatkw pwinny znajdwać się zaciski umżliwiające ptymalne wyprwadzenie kabla i kntakt ekranu raz etykieta d pisu - identyfikacji gniazda. Gniazda teleinfrmatyczne należy mntwać pdtynkw w puszkach raz w kasetach pdłgwych 6

8 w uchwycie d sprzętu Msaic (45x45) d każdeg zestawu sprzętu przyłączeniweg (jedneg zestawu gniazda teleinfrmatyczneg) należy zapewnić jedną puszkę pdtynkwą. W przypadku mntażu w puszkach ich głębkść pwinna wynsić minimum 50mm lub większej, przeznaczne d sprzętu z uchwytem Msaic45 i zapewniające dpwiednią ilść miejsca dla zapasu kabla, który ma być zwinięty w puszce instalacyjnej. Należy wystrzegać się załamywania kabla w puszce instalacyjnej, zalecane jest zstawienie zapasu kabla w przestrzeni sufitu i zapewnienie peszla lub rurki takiej średnicy, która zapewni swbdne wyciągnięcie lub cfnięcie kabla, bez jeg uszkdzenia. Kabel transmisyjny należy zakańczać na uniwersalnym ekranwanym 8-pzycyjnym złączu typu 110, które akceptuje płączenia z drutem miedzianym średnicy 0,50-0,65mm (24-22 AWG), będącym elementem kabla 4-parweg pdwójnie ekranwaneg PiMF - S/FTP impedancji falwej 100 Ω. Prces zarabiania kabla ma zapewnić mżliwie największą wydajnść - maksymalny rzplt par transmisyjnych na ekranwanym uniwersalnym złączu mdularnym 110 nie mże być większy niż 6 mm. Przy mntażu należy zapewnić właściwy kntakt ekranu. Knstrukcja złącza 8 pzycyjneg typu 110 ma gwarantwać kntakt i uchwyt ekranu budwy złącza z indywidualnym ekranem (jednstrnnie laminwaną flią ekranującą) każdej pary transmisyjnej kabla. Zakńczne złącze należy umieścić w metalwej budwie (klatce Farada a), wyknanej w frmie 2-elementweg składaneg dlewu, psiadająceg uchwyt i kntakt dla gólneg ekranu kabla (plt miedziany kabla). Ze względu na zapewnienie długterminwej trwałści i wydajnści, d zakńczenia par transmisyjnych na uniwersalnym złączu typu 110 wymaga się zastswania standardweg narzędzia uderzeniweg d złączy IDC (typ 110), narzędzia typu LSA+ Sensr lub narzędzi, które działają na pdbnej zasadzie i zapewniają spełnienie tych warunków. Prces mntażu ma gwarantwać najwyższą pwtarzalnść parametrów transmisyjnych siąganych przez kablwanie pasywne. Stąd zalecane i dpuszczne są narzędzia, które kntrlując siłę, kierunek i dystans ruchu technlgiczneg w jednym cyklu pracy zakańczają trwale wszystkie żyły (wcześniej przygtwane) kabla transmisyjneg na całym 8-pzycyjnym złączu mdularnym. Osprzęt płączeniwy z elementami, które mgą być terminwane beznarzędziw nie będzie uznany za równważny. Rys.1. Uniwersalny ekranwany zestaw płączeniwy Ze względu na dstępne becnie na rynku urządzenia aktywne dla zapewnienia pełnej kmpatybilnści wstecz na etapie uruchmienia instalacji wymaga się zastswania interfejsu RJ45. Rys.2 Ekranwane złącze mdularne. 7

9 Knfiguracja interfejsu kńcząceg sprzęt płączeniwy zależy d zastswanej dpwiedniej wkładki wymiennej umieszczanej w uniwersalnym ekranwanym złączu mdularnym 110. W celu prawidłwej knfiguracji trów transmisyjnych p bydwu strnach łącza należy stswać takie same wkładki wymienne. Zgdnie z wymaganiami bwiązujących nrm EN raz ISO/IEC11801 Amd.2 w kablwaniu strukturalnym mżna stswać wyłącznie ustandaryzwane interfejsy zarówn d strny zestawów naściennych (gniazd), jak i kabli krswych (wtyków). Osprzęt płączeniwy (zwany dalej gniazdem, gniazdem teleinfrmatycznym) w knfiguracji pdstawwej ma być mntwane w puszkach pdtynkwych. W mmencie uruchmienia instalacji, w sprzęcie należy umieścić wkładki wymienne tzw. pjedyncze kat.6 A tj, z interfejsem typu 1xRJ45 kat.6 A. Dcelwa wydajnść systemu jest wyższa, zgdnie z wcześniejszymi wymaganiami. Przykładwy widk knfiguracji Punktu Lgiczneg pkazan na rysunkach pniżej. Rys. 3. Knfiguracja 1 Punktu Lgiczneg. Rys. 4. Knfiguracja 2 Punktu Lgiczneg. 8

10 Rys. 4. Knfiguracja 3 Punktu Lgiczneg. System kablwania strukturalneg na Hali wykrzystuje ekranwane kable lgiczne 4 parwe knstrukcji S/FTP (PiMF) w słnie LSFRZH. Uwzględniając śrdwisk, w którym będzie instalwany sprzęt, raz istniejącą w pmieszczeniach hali mżliwść zabrudzenia raz uszkdzenia gniazd, zaprjektwan system klasyfikacji śrdwiskwej M 2 I 2 C 2 E 2 pzimie chrny IP44. Punkty Lgiczne w Hali należy wyknać w parciu gniazda natynkwe stpniu szczelnści IP 44. Gniazd natynkwe IP44 będzie wypsażne we wkładkę wymienną 1xRJ45 kat. 6 A. Rys. 5. Knfiguracja 3 Punktu Lgiczneg na Hali. 9

11 4.2 OKABLOWANIE POZIOME Zadaniem instalacji teleinfrmatycznej jest zapewnienie transmisji danych i głsu przez ekranwane kablwanie strukturalne, sknfigurwane na etapie realizacji d pracy w klasie wydajnści Klasy E A, przy zastswaniu wymiennych wkładek z interfejsem RJ45 kat.6 A. Prjektwane kablwanie strukturalne bejmuje: 179 miedzianych trów lgicznych Klasy F A dla płączeń transmisji danych, głsu i brazu Zadaniem instalacji teleinfrmatycznej jest zapewnienie transmisji danych, głsu brazów, jak również płączeń knferencyjnych CATV (862MHz) lub kmbinacji tych sygnałów przez twarte kablwanie strukturalne, wyknane w wersji ekranwanej. Otwarte kablwanie wymaga takiej knstrukcji elementów pasywnych kablwania, która zapewnia różne mżliwści wielkrtneg wprwadzania zmian reknfiguracyjnych, zmian wydajnści kablwania, a nawet rzbudów ilści kanałów transmisyjnych pprzez zastswanie wymiennych wkładek (z różnymi interfejsami), ale bez mdyfikacji trwałych fizycznych zakńczeń kablwych. Wkładki wymienne mgą być zmieniane samdzielnie przez Użytkwnika, gdy tylk zajdzie taka ptrzeba. Dcelw system kablwy ma psiadać mżliwść siągnięcia parametrów Klasy F A (na ptwierdzenie tych wymagań mają być dstępne elementy płączeniwe i certyfikaty ptwierdzające taką wydajnść) z zapasem min.25% dla sprzętu płączeniweg raz kabla transmisyjneg, natmiast jeg budwa ma pzwalać na sknfigurwanie płączeń d pracy z innymi wydajnściami, kreślnymi przez Nrmy i Użytkwnika w mmencie uruchmienia instalacji należy zamntwać w trach transmisyjnych wkładki wymienne z interfejsem 1xRJ45 Kat.6 A raz wkładkę 2xRJ45 1 x złącze F. Na czas pmiarów dla ptwierdzenia wydajnści Klasy F A zamntwać wkładki z interfejsem ISO kat.7 A D gniazd Użytkwnika należy zapewnić kable przyłączeniwe, w ilści zgdnej ze specyfikacją materiałwą. Kable stacyjne (przyłączane d stacji użytkwnika) mają być wyknane z linki ekranwanej, przy czym słna ekranwana ma być ciągła na całej długści kabla. Również wtyk złącza RJ45 ma psiadać szczelną elektrmagnetycznie słnę ekranwaną, tzw. klatkę Faraday a (z każdej strny złącza RJ45), zapewniającą kntakt z budwą ekranwanych interfejsów RJ45 p całym bwdzie złącza raz kntaktem z ekranem kabla p całym jeg bwdzie (kntakt 360 O ). Wymaga się standardwej sekwencji płączeń T568B (preferwana) lub T568A; niedpuszczalne jest zastswanie kabli z płączeniami wg własnej (nienrmatywnej) sekwencji płączeń. Kable krswe mają pracwać w przedziale temperatur d -20 C d 60 C. Osłna zewnętrzna kabli pdłączanych d stacji rbczej użytkwnika pwinna być trudnpalna LSZH (ang. Lw Smg Zer Halgen). Kable mają być fabrycznie wyknane i testwane, wszystkie kmpnenty: wtyk, kabel-linka, słna złącza wyprdukwane i trwale znaczne przez prducenta (wytwórcę) tym samym lg, znakiem firmwym lub twarwym pprzez wytłczenie lub trwały nadruk. W przypadku słny kabla-linki nadruk ma zawierać również wydajnść lub częsttliwść. Medium transmisyjne miedziane. Ze względu na przyjęte wymiary przepustów kablwych raz zaprjektwane trakty prwadzenia kabli i związane z tym prześwity, wymagane jest zastswanie medium transmisyjneg maksymalnej średnicy zewnętrznej 7,5mm. Nie dpuszcza się kabli większej średnicy zewnętrznej. 10

12 Instalacja ma być pprwadzna ekranwanym kablem knstrukcji S/FTP z słną zewnętrzną trudnpalną (LSFRZH), pisaną wcześniej. Ekran takieg kabla ma być zrealizwany na dwa spsby: 1. w pstaci jednstrnnie laminwanej flii aluminiwej platającej każdą parę transmisyjna (w celu redukcji ddziaływań miedzy parami), 2. w pstaci wspólnej siatki miedzianej kalającej ddatkw wszystkie pary (skręcne razem między sbą) w celu redukcji wzajemneg ddziaływania kabli pmiędzy sbą. Taka knstrukcja pzwala siągnąć najwyższe parametry transmisyjne, zmniejszenie przesłuchu NEXT i PSNEXT raz zmniejszyć pzim zakłóceń d kabla. Pzwala także w dużym stpniu pprawić dprnść na zakłócenia zarówn wyskich, jak i niskich częsttliwści. Ekran pwyższej knstrukcji ma być ciągły na całej długści kabla. Zabrania się przerywania ekranu, gdyż mże wywłać t wzrst pzimu zakłóceń, słabienie dprnści kablwania, bądź zwiększną emisję. Kabel musi spełniać wymagania stawiane kmpnentm przez najnwsze bwiązujące specyfikacje nrm. Charakterystyka kabla ma uwzględniać margines pracy (zapas transmisyjny), tj. pzytywne parametry transmisyjne przy częsttliwści min. 1000MHz. Kabel ten ma spełniać wymagania stawiane kmpnentm Kategrii 7 A przez bwiązujące specyfikacje nrm, równcześnie zapewniając pełną zgdnść z niższymi kategriami kablwania. Ze względu na przyjęte wymiary przepustów kablwych raz zaprjektwane trakty prwadzenia kabli i związane z tym prześwity, wymagane jest zastswanie medium transmisyjneg maksymalnej średnicy zewnętrznej 7,5mm (c determinuje maksymalną średnicę żyły na 23AWG). Nie dpuszcza się kabli większej średnicy zewnętrznej. Instalacja ma być pprwadzna ekranwanym kablem knstrukcji S/FTP z słną zewnętrzną trudnpalną (LSFRZH). Ekran takieg kabla ma być zrealizwany na dwa spsby: 1. w pstaci jednstrnnie laminwanej flii aluminiwej platającej każdą parę transmisyjna (w celu redukcji ddziaływań miedzy parami), 2. w pstaci wspólnej siatki kalającej ddatkw wszystkie pary (skręcne razem między sbą) w celu redukcji wzajemneg ddziaływania kabli pmiędzy sbą. Taka knstrukcja pzwala siągnąć najwyższe parametry transmisyjne, zmniejszenie przesłuchu NEXT i PSNEXT raz zmniejszyć pzim zakłóceń d kabla. Pzwala także w dużym stpniu pprawić dprnść na zakłócenia zarówn wyskich, jak i niskich częsttliwści. Kabel musi spełniać wymagania stawiane kmpnentm przez najnwsze bwiązujące specyfikacje Charakterystyka kabla ma uwzględniać dpwiedni margines pracy, tj. pzytywne parametry transmisyjne d min. 1000MHz. W celu zagwarantwania najwyższej jakści płączenia przede wszystkim pwtarzalnych parametrów, wszystkie złącza, zarówn w gniazdach kńcwych jak i panelach muszą być zarabiane za pmcą standardwych narzędzi instalacyjnych tj. zgdnych ze standardem złącza 110 lub LSA+. Prces mntażu ma gwarantwać najwyższą pwtarzalnść. Maksymalny rzplt pary transmisyjnej na złączu mdularnym (umieszcznych w zestawach instalacyjnych) nie mże być większy niż 6 mm. Kabel ten ma spełniać wymagania stawiane kmpnentm Kategrii 7 A przez bwiązujące specyfikacje nrm, równcześnie zapewniając pełną zgdnść z niższymi kategriami kablwania. 11

13 Opis: WYMAGANE PARAMETRY KABLA TELEINFORMATYCZNEGO: Opis knstrukcji Zgdnść z nrmami: Średnica przewdnika: Średnica zewnętrzna kabla 7,5 mm Minimalny prmień gięcia Waga Temperatura pracy Temperatura pdczas instalacji Osłna zewnętrzna: Ekranwanie par: Ogólny ekran: Kabel PiMF 1000MHz ISO/IEC 11801:2002/Amd 1,2; ISO/IEC : 2002, EN :2007; IEC Cat. C (palnść), IEC część 1 (tksycznść), IEC część 2 (dprnść na kwaśne gazy), IEC część 2 (gęstść zadymienia) EN i EN ( EMC ) drut 23 AWG (Ø 0,54mm) 60 mm 67 kg/km -20ºC d +60ºC 0ºC d +50ºC LSFRZH, klr biały laminwana plastikiem flia aluminiwa siatka miedziana Tabela 1. Specyfikacja kabla S/FTP 1000MHz wymaganeg w prjekcie. Rys. 6 Przekrój kabla S/FTP (PiMF) 1000MHz Charakterystyka elektryczna wartści typwe: Pasm przenszenia (rbcze) 1000MHz Impedancja MHz: 100 ±5 Ohm NVP 80% 12

14 Tłumienie: PSNEXT PSELFEXT RL: ACR: Tłumienie sprzężenia 58dB przy 1000MHz; 87dB przy 1000MHz; 41dB przy 1000MHz; 21dB przy 1000MHz; 30dB przy 1000MHz; 85 db Rezystancja przewdnika 7.5 Ohms /100m Pjemnść wzajemna 44 pf / km Tabela 2. Charakterystyki transmisyjne kabla użyteg w prjekcie.. W szafach kablwych kable transmisyjne należy zakńczyć na panelach krswych wypsażnych w 24 ekranwane prty zawierające sprzęt płączeniwy z ekranwanymi złączami mdularnymi typu 110, umieszcznymi w metalwej budwie w frmie dlewu, stanwiąceg zamykaną, ekranwaną, metalwą budwę (szczelną elektrmagnetycznie klatkę Faraday a). Kntakt gólneg ekranu kabla (siatki miedzianej kalającej ekranwane pary transmisyjne) i ekranwanej budwy uniwersalneg złącza ma być realizwany przez autmatyczny zacisk sprężynwy, celem zapewnienia pełneg 360 przylegania kabla (p całym bwdzie) d budwy złącza. Niezależnie d teg sam uniwersalne złącze typu 110, trwale kńczące pary kabla ma być ekranwane, a budwa teg złącza ma zapewnić kntakt z indywidualnymi ekranami pjedynczych par transmisyjnych. Rys.7 Ekranwany panel krswy uniwersalny 24 prt, bez wkładek wymiennych W uniwersalnym ekranwanym panelu wypsażnym w sprzęt płączeniwy ze złączami mdularnymi typu 110, mżna umieścić dwlne wymienne wkładki, wymaganej wydajnści (kategrii kablwania) i z dpwiednim interfejsem kńcwym. W mmencie uruchmienia instalacji, w prtach panela należy umieścić wkładki pjedyncze typu 1xRJ45 kat.6 A raz wkładkę 2xRJ x złącze F. Dcelwa wydajnść systemu jest wyższa, zgdnie z wcześniejszymi wymaganiami. Panele uniwersalne mają psiadać również zintegrwane prwadnice tylne na kable wprwadzane d panela, zapewniające ptymalne pdtrzymanie i mcwanie kabla. W celu zapewnienia bezpieczeństwa, panel musi być wypsażny w zacisk uziemiający. D wkładek wymiennych umieszczanych w panelach krswych należy zapewnić kable krswe są ne pisane w dalszej części dkumentacji. 13

15 4.3 URZĄDZENIA AKTYWNE Zaprjektwane przełączniki Gigabitwe pwinny charakteryzwać się następującymi funkcjami raz parametrami. min. 44 prtów 10/100/1000, min. 4 prty dual-persnality 10/100/1000 lub mini-gbic, mżliwść rzbudwy 4 prty 10- Ilść prtów GbE w standardzie SFP+ raz BASE-T Obudwa wieżwa 1U umżliwiająca instalację w szafie 19" Rzmiar tablicy rutingu min Rzmiar tablicy adresów MAC min CLI, WWW, telnet, pzapasmwe (prt szeregwy RS-232C - Zarządzanie RJ45) Warstwa przełącznia 2.3 Funkcje warstwy 3 static IP ruting, RIP, RIPv2 Prędkść magistrali min. 176 Gbps Przepustwść min. 130 mpps Ilść bsługiwanych VLAN-ów min. 256 (802.1q) Funkcje wyskiej dstępnści Funkcje stackwania aut MDIX agregacja prtów QS Mnitrwanie Oprgramwanie Gwarancja Zasilanie Serwis Pzstałe funkcje Spanning Tree (802.1d), Rapid Cnvergence Spanning Tree (802.1w), Muliple Spanning Tree (802.1s), RapidPVST+ Dedykwany dwuprtwy mduł d stackwania dla czterech urządzeń, przepustwści 40 Gb/s na prt. Stackwanie musi wspierać agregacje prtów między dwlnymi przełącznikami w stsie. autnegcjacja prędkści, duplex-u raz płączenia (MDI/MDIX) zgdna z 802.3ad LACP priryteryzacja zgdna z 802.1p, TS, TCP/UDP, DiffServ, wsparcie dla 8 klejek sprzętwych, rate-limiting RMON 4 grupy statistics, histry, alarm, events, SFLOW Aktualizacje dstępne na strnie prducenta Wieczysta wymienny zasilacz 230 VAC maksymalny pbór mcy 70 W, wparcie dla IEEE 802.3az Wymiana nastepneg dnia rbczeg na sprawne urzadzenie LLDP,LLDP-MED, dual flash images,usb autrun, bsługa ramek typu Jumb, iscsi, DHCP snping, BPDU Guard, BPDU Prtectin, UDLD, prt Islatin, pełne wsparcie dla IPv4 i Ipv6 Urządzenie musi pchdzić z legalneg źródła, zakupine w autryzwanym kanale sprzedaży prducenta w Plsce i bjęte standardwym pakietem usług gwarancyjnych zawartych w cenie urządzenia i świadcznych przez siec serwiswa prducenta na terenie Plski. 14

16 4.4 OKABLOWANIE TELEFONICZNE Przy realizacji łączy telefnicznych zaplanwan wykrzystanie systemu kablwania pzimeg. Zaprjektwana centrala telefniczna KX-TDA 100DCP w knfiguracji 88 linii wewnętrznych analgwych raz 4 linie cyfrwe. Kable płączeniwe centrali należy rzszyć na panelach telefnicznych psiadających 50 prtów RJ45 z mżliwścią rzszycia d dwóch par na każdy prt na płytce drukwanej PCB. Złącze IDC w panelu pwinn umżliwiać rzszycie kabla średnicy żyły mm. Każdy panel telefniczny ma mieć wyskść mntażwą 1U i zawierać zintegrwaną prwadnicę, umżliwiającą przymcwanie kabli mających zakńczenie na panelu. Należy zapewnić minimalny rzplt par transmisyjnych na panelu. Zmiana tru telefniczneg d transmisji sprwadza się t d dpwiednieg krswania sygnału za pmcą kabla zakńczneg złączami RJ SYSTEM ORGANIZACJI POŁĄCZEŃ KABLOWYCH W SZAFIE 42U System zarządzania płączeniami Hi-D zstał zaprjektwany specjalnie w tej knfiguracji, by w pełni zapanwać, garnąć i ułatwić administrację nad wszystkimi maksymalnie zagęszcznymi płącznymi elementami całeg sytemu. Zwiększna k. 40% gęstść płączeń zstała siągnięta przez zastswanie patentwanych elementów prwadzących, które gwarantują zachwanie ptymalnych prmieni zagięcia zainstalwanych kabli płączeniwych (miedzianych). Kątwe wyprwadzenia kabli z paneli i urządzeń aktywnych na zptymalizwanej pd tym kątem knstrukcji wsprników, redukuje naprężenia kabli, rganizuje w spsób uprządkwany ich zagęszczenie i pzwala na lepsze zarządzanie kablami z stwrzenia w pełni kntrlwanych wiązek kabli krswych. Pwduje t, że nie ma ptrzeby stswania wieszaków i rganizatrów pzimych, które zabierają wyskść mntażwą ( U ) w szafie, a tym samym drastycznie zwiększa się pjemnść i gęstść płączeń w przełącznicy. 4.6 PUNKT DYSTRYBUCYJNY Rys 7. Organizatr pinwy z kntrlą zgięcia kabli Szafa stjąca mają być bezwzględnie ustawine na nóżkach i wypzimwane przed mntażem innych urządzeń. Prjektwaną instalację kablwania strukturalneg bsługują: Punkt Dystrybucyjny GPD stanwią dwie szafy serwerwe stjąca 42U 19 wymiarach 800x1000mm, ustawina na ckle wyskści 100mm. Każda szafa kablwa ma mieć knstrukcje skręcaną, i być wyknana z blachy alucynkw-krzemwej z katdwą chrną antykrzyjną. Wypsażenie: sześć listew nśnych, drzwi przednie szklne, skrócne drzwi tylne z przepustem szcztkwym wyskści 3U, dwie słny bczne, słna górną perfrwana, zaślepkę filtracyjna, cztery regulwane stpki, szyna z kmpletem linek uziemiających, panel wentylacyjny z czterma wentylatrami raz listwę zasilającą d zasilania urządzeń i wentylatra. Szafa, słny bczne i tylna mają być zamykane na zamki z kluczami. Wypsażenie szaf zgdne ze specyfikacją materiałwą dłączną d prjektu. 15

17 5. WYMAGANIA GWARANCYJNE Gwarancja na kablwanie pasywne ma być bezpłatną usługą serwiswą ferwaną Użytkwnikwi kńcwemu (Inwestrwi) przez prducenta-wytwórcę kablwania. Ma bejmwać swim zakresem całść systemu kablwania d główneg punktu dystrybucyjneg d gniazda kńcweg wraz z kablami krswymi i przyłączeniwymi, w tym również kablwanie pzime, zarówn dla prjektwanej części lgicznej, jak i telefnicznej. Należy zapewnić bjęcie wyknanej instalacji gwarancją systemwą prducenta, gdzie kres gwarancji udzielnej bezpśredni przez prducenta nie mże być krótszy niż 25 lat (Użytkwnik wymaga certyfikatu gwarancyjneg prducenta kablwania udzielneg bezpśredni Użytkwnikwi kńcwemu i stanwiąceg 25-letnie zbwiązanie gwarancyjne prducenta w zakresie dtrzymania parametrów wydajnściwych, jakściwych, funkcjnalnych i użytkwych wszystkich elementów ddzielnie i całeg systemu kablwania). 25 letnia gwarancja systemwa prducenta-wytwórcy ma bejmwać: - gwarancję materiałwą (Prducent zagwarantuje, że jeśli w jeg prduktach pdczas dstawy, instalacji bądź 25-letniej eksplatacji wykryte zstaną wady lub usterki fabryczne, t prdukty te zstaną naprawine bądź wymienine); - gwarancję parametrów łącza/kanału (Prducent zagwarantuje, że łącze stałe bądź kanał transmisyjny zbudwany z jeg kmpnentów przez kres 25 lat będzie charakteryzwał się parametrami transmisyjnymi przewyższającymi wymgi stawiane przez nrmę ISO/IEC Am. 1, 2 dla kreślnej klasy wydajnści); - gwarancję aplikacji (Prducent zagwarantuje, że na jeg systemie kablwania przez kres 25 lat będą pracwały dwlne aplikacje (współczesne i pracwane w przyszłści), które zaprjektwane były (lub będą) dla systemów kablwania w rzumieniu nrmy ISO/IEC Am. 1, 2. Okres gwarancji ma być standardw udzielany przez prducenta (wytwórcę wszystkich elementów kablwania), tzn. na warunkach ficjalnych, gólnie znanych, dstępnych i publikwanych. Tym samym świadczenia specjalnie wydłużnych kresach gwarancji wystawine przez prducentów, dstawców, dystrybutrów, pśredników, wyknawców lub innych nie są uznawane za wiarygdne i równważne względem niniejszych wymagań. Okres gwarancji liczny jest d dnia, w którym pdpisan prtkół kńcweg dbiru prac i prducent kablwania wystawił certyfikat gwarancji. W celu zabezpieczenia dstarczenia raz ujawnienia prcedury, jak również zapznania Użytkwnika/Inwestra z prawami, bwiązkami i graniczeniami gwarancji, wyknawca ma psiadać umwę zawartą bezpśredni z prducentem kablwania (tj. prducentem wszystkich elementów systemu kablwania) regulującą uprawnienia, prcedurę, warunki i tryb udzielenia gwarancji Użytkwnikwi przez prducenta kablwania raz zbwiązania każdej ze strn. Pnadt wyknawca ma psiadać dyplmy ukńczenia kursu kwalifikacyjneg przez zatrudninych pracwników w zakresie 1. instalacji, 2. pmiarów, nadzru, wykrywania raz eliminacji uszkdzeń raz 3. prjektwania kablwania strukturalneg, zgdnie z nrmami międzynardwymi raz prcedurami instalacyjnymi prducenta kablwania. Dkumenty mają być przedstawine Zamawiającemu przed pdpisaniem umwy. Dyplmy sprządzne w języku bcym należy dstarczyć wraz z tłumaczeniem na język plski, pświadcznym przez wyknawcę. W celu uzyskania gwarancji, p wyknaniu instalacji firma wyknawcza pwinna zgłsić wnisek certyfikację zbudwaneg systemu d prducenta kablwania. Przykładwy wnisek pwinien zawierać: listę zainstalwanych elementów systemu zakupinych w autryzwanej sieci sprzedaży w Plsce, imienną listę pracwników wyknujących instalację (ukńczny kurs 1 i 2 stpnia), wyciąg z dkumentacji pwyknawczej pdpisanej przez 16

18 pracwnika pełniąceg funkcję nadzrującą (np. Kierwnik Prjektu) z ukńcznym kursem 3 stpnia raz wyniki pmiarów dynamicznych łącza/kanału transmisyjneg (Permanent Link/Channel) wszystkich trów transmisyjnych według nrm ISO/IEC Am. 1, 2. Zbudwana infrastruktura kablwa ma być fizycznie sprawdzna przez Prducenta przed dbirem technicznym i wystawieniem certyfikatu gwarancyjneg, a w celu zagwarantwania Użytkwnikwi najwyższej jakści parametrów technicznych i użytkwych raz zgdnści ze wszystkimi wymaganiami dkumentacji w zakresie technicznym i funkcjnalnym, cała instalacja pwinna być nadzrwana w trakcie budwy przez inżynierów ze strny prducenta. 6. ADMINISTRACJA I DOKUMENTACJA Wszystkie kable pwinny być znaczne numerycznie, w spsób trwały, tak d strny gniazda, jak i d strny szafy mntażwej. Te same znaczenia należy umieścić w spsób trwały na gniazdach sygnałwych w punktach przyłączeniwych Użytkwników raz na panelach. Przykładwa knwencja znaczeń kablwania pzimeg na gniazdach kńcwych: A/B/C, gdzie: A numer szafy B numer panela w szafie C numer prtu w panelu Przykładwa knwencja znaczeń kablwania pzimeg na panelach krswych: A/B, gdzie: A numer pmieszczenia B numer gniazda w pmieszczeniu Pwyknawcz należy sprządzić dkumentację instalacji kablwej uwzględniając wszelkie, ewentualne zmiany w trasach kablwych i rzeczywiste rzmieszczenie punktów przyłączeniwych w pmieszczeniach. D dkumentacji należy dłączyć raprty z pmiarów trów sygnałwych. 7. ODBIÓR I POMIARY SIECI Warunkiem kniecznym dla dbiru kńcweg instalacji przez Inwestra jest uzyskanie gwarancji systemwej prducenta ptwierdzającej weryfikację wszystkich zainstalwanych trów na zgdnść parametrów z wymaganiami dla Klasy F A / Kategrii 7 A wg bwiązujących nrm. W celu dbiru instalacji kablwania strukturalneg należy spełnić następujące warunki: 1. Wyknać kmplet pmiarów pis pmiarów części miedzianej. Warunkiem kniecznym dla dbiru kńcweg instalacji przez Inwestra jest uzyskanie gwarancji systemwej prducenta ptwierdzającej weryfikację wszystkich zainstalwanych trów miedzianych na zgdnść parametrów z wymaganiami dla Klasy F A wg bwiązujących nrm. W celu dbiru instalacji kablwania strukturalneg należy spełnić następujące warunki: 1. Wyknawstw pmiarów pwinn być zgdne z nrmą PN-EN 50346:2004/A1+A2: Pmiary należy wyknać dla wszystkich interfejsów kablwania pzimeg. Należy użyć miernika dynamiczneg (analizatra), który psiada ryginalną i najnwszą wersję prgramwana wewnętrzneg (firmware), umżliwiającą dknanie analizy parametrów, 17

19 według aktualnie bwiązujących nrm. Cały sprzęt pmiarwy musi psiadać aktualną kalibrację i legalizację (tj. certyfikat ptwierdzający dkładnść jeg wskazań, wydany przez serwis prducenta). Pmiary kablwania miedzianeg (sieci LAN) Miernik d pmiarów kablwania miedzianeg musi charakteryzwać się c najmniej IV klasą dkładnści wskazań wg. IEC /Ed. 3 (np. Fluke DSX-5000), Pmiary części miedzianej należy wyknać dla maksymalnej wydajnści kablwania, kreślnej w dkumentacji i sknfrntwać wymaganiami wg. parametrów nrm ISO/IEC11801:2002/Am2:2010 lub EN :2011. Na raprcie (sprządznym ddzielnie dla każdeg pmiaru) mają być widczne: wynik pmiaru, identyfikacja łącza, wskazanie nrmy, knfiguracja pmiarwa raz infrmacja pisująca wielkść marginesu pracy (inaczej zapasu, tj. różnicy pmiędzy wymaganiem nrmy a pmiarem, zazwyczaj wyrażana w jednstkach dpwiednich dla każdej mierznej wielkści). Raprt pmiarwy ma jednznacznie infrmwać pprawnści pmiaru (dbry/zły, pass/fail) W przypadku sieci miedzianej pmiary należy wyknać w knfiguracji pmiarwej: kanału transmisyjneg tj. razem z kablami krswymi (ang. Channel ) przy wykrzystaniu dpwiednich adapterów pmiarwych (z gniazdami referencyjnymi) specyfikwanych przez prducenta sprzętu pmiarweg. Łącza stałeg d gniazda d panela krsweg (ang. Permanent Link ) przy wykrzystaniu dpwiednich adapterów pmiarwych (z wtykami referencyjnymi) specyfikwanych przez prducenta sprzętu pmiarweg. Dstarczne kable krswe i płączeniwe nie birą udziału w pmiarach. Pmiar każdeg tru transmisyjneg pzimeg (miedzianeg) pwinien zawierać: mapę płączeń, długść płączeń i rezystancje par, późnienie prpagacji raz różnicę późnień prpagacji, tłumienie, NEXT i PS NEXT w dwóch kierunkach, ACR-F i PS ACR-F w dwóch kierunkach, ACR-N i PS ACR-N w dwóch kierunkach, RL w dwóch kierunkach, PSAACRF raz PSANEXT lub infrmacje d prducenta, że parametry te są spełnine w danej knfiguracji (wymagany dpwiedni certyfikat wydany przez labratrium pmiarwe). 2. Zastswać się d prcedur certyfikacji kablwania prducenta. Przykładwa prcedura certyfikacyjna wymaga spełnienia następujących warunków: 2.1. Dstawy rzwiązań i elementów zatwierdznych w prjektach wyknawczych zgdnie z bwiązującą w Plsce ficjalną drgą dystrybucji 2.2. Przedstawienia prducentwi listy prduktów nabytych pprzez autryzwany kanał dystrybucji w Plsce. 18

20 2.3. Wyknania kablwania strukturalneg w całkwitej zgdnści z bwiązującymi nrmami ISO/IEC 11801, EN , EN , EN dtyczącymi parametrów technicznych kablwania, jak również prcedur instalacji i administracji Ptwierdzenia parametrów transmisyjnych zbudwaneg kablwania na zgdnść z bwiązującymi nrmami przez przedstawienie certyfikatów pmiarwych wszystkich trów transmisyjnych miedzianych Wyknawca musi psiadać status uprawniający d wyknania Certyfikwanej Instalacji, ptwierdzny umwą typu ND&I zawartą z prducentem, regulującą warunki udzielania w/w gwarancji przez prducenta W celu zagwarantwania Użytkwnikm kńcwym najwyższej jakści parametrów technicznych i użytkwych, cała instalacja jest weryfikwana przez inżynierów ze strny prducenta. 3. Wyknać dkumentację pwyknawczą Dkumentacja pwyknawcza ma zawierać Raprty z pmiarów dynamicznych wszystkich trów transmisyjnych kablwania Rzeczywiste trasy prwadzenia kabli transmisyjnych pzimych wryswane w pdkłady budynku Rzeczywiste znaczenia pszczególnych szaf, gniazd, kabli i prtów w panelach krswych Lkalizację przebić przez ściany i pdłgi Raprty pmiarwe wszystkich trów transmisyjnych należy zawrzeć w dkumentacji pwyknawczej i przekazać inwestrwi przy dbirze inwestycji. Drugą kpię pmiarów (dkumentacji pwyknawczej) należy przekazać prducentwi kablwania w celu udzielenia inwestrwi (Użytkwnikwi kńcwemu) bezpłatnej gwarancji. 8. UWAGI KOŃCOWE. Trasy prwadzenia przewdów transmisyjnych kablwania pzimeg zstały skrdynwane z istniejącymi i wyknywanymi instalacjami w budynku m.in. dedykwaną raz gólną instalacją elektryczną, instalacją centralneg grzewania, wdy, gazu, itp. Jeżeli w trakcie realizacji nastąpią zmiany tras prwadzenia instalacji kablwania (lub innych wymieninych wyżej) należy ustalić właściwe rzprwadzenie z Prjektantem działającym w przumieniu z Użytkwnikiem kńcwym. Wszystkie krytka metalwe, drabinki kablwe, szafę kablwą 19" wraz z sprzętem, łączówki telefniczne wypsażne w grzebienie uziemiające raz urządzenia aktywne sieci teleinfrmatycznej muszą być uziemine by zapbiec pwstawaniu zakłóceń. Dedykwaną dla kablwania instalację elektryczną należy wyknać zgdnie z bwiązującymi nrmami i przepisami. Wszystkie materiały wprwadzne d rbót winny być nwe, nieużywane, najnwszych aktualnych wzrów, winny również uwzględniać wszystkie nwczesne rzwiązania techniczne. Różnice pmiędzy wymieninymi nrmami w prjekcie a prpnwanymi nrmami zamiennymi muszą być w pełni pisane przez Wyknawcę i przedłżne d zatwierdzenia przez Zamawiająceg W przypadku, kiedy ustali się, że prpnwane dchylenia nie zapewniają zasadnicz równrzędneg działania, Wyknawca zastsuje się d wymieninych w dkumentacji prjektwej. 19
