3 Witmy Wyrli Pństwo jeden z njlepszych dostępnych morskich zespołów npędowych. Zwierją one szereg rozwiązń projektowych zpewnijących łtwość osługi i trwłość. Odpowiedni trosk i konserwcj pozwolą cieszyć się produktem przez wiele sezonów żeglrskich. W celu zpewnieni mksymlnych osiągów i ezprolemowego użytkowni prosimy o dokłdne zpoznnie się z niniejszą instrukcją. Podręcznik osługi i konserwcji zwier szczegółowe instrukcje dotyczące eksplotcji i konserwcji produktu. Zlecmy, y niniejsz instrukcj ył dostępn przez cły czs i służył jko pomoc w czsie przeywni n wodzie. Dziękujemy z zkup jednego z nszych produktów. Mmy ndzieję, że pływnie ędzie dl Pństw przyjemnością! Mercury Mrine, Fond du Lc, Wisconsin, U.S.A. 8M pol Imię i nzwisko / funkcj: John Pfeifer, Prezes, Mercury Mrine Prosimy o uwżne przeczytnie niniejszej instrukcji WAŻNE: Jeśli jkikolwiek frgment niniejszej instrukcji jest niezrozumiły, prosimy skontktowć się z delerem. Deler może tkże dokonć prezentcji włściwych procedur uruchmini i osługi. Informcj W niniejszej pulikcji i n npędzie użyto oznczeń nieezpieczeństw, ostrzeżeń, przestróg i uwg, ook których znjduje się międzynrodowy symol zgrożeni! ; informcje te ostrzegją osoę dokonującą montżu/ użytkownik o czynnościch lu dziłnich, które mogą yć nieezpieczne, jeśli zostną wykonne nieprwidłowo lu nieuwżnie. Nleży zwrócić n nie szczególną uwgę. Sme ostrzeżeni nie eliminują jeszcze zgrożeni, przed którym przestrzegją. Bezwzględne stosownie się do tych szczególnych instrukcji podczs prcy i zchowywnie zdrowego rozsądku to główne środki zpoiegni wypdkom.! OSTRZEŻENIE Ozncz sytucję nieezpieczną, któr jeśli nie zostnie zżegnn może spowodowć śmierć lu powżne orżeni.! PRZESTROGA Ozncz sytucję nieezpieczną, któr jeśli nie zostnie zżegnn może spowodowć niewielkie lu umirkowne orżeni. UWAGA Ozncz sytucję, któr jeśli nie zostnie zżegnn może spowodowć uszkodzenie silnik lu powżne uszkodzeni głównych podzespołów. WAŻNE: Ozncz informcje o znczeniu krytycznym dl pomyślnego zkończeni zdni. UWAGA: Ozncz informcje, które pomogą zrozumieć dny krok lu czynność. WAŻNE: Sterujący (kierujący) odpowid z włściwą i ezpieczną osługę łodzi orz wyposżeni, tkże z ezpieczeństwo psżerów i innych osó znjdujących się n pokłdzie. Zdecydownie zlecmy, y przed rozpoczęciem używni łodzi przeczytć niniejszą instrukcję osługi i konserwcji i dokłdnie zpoznć się z instrukcją osługi zespołu npędowego orz związnego z nim wyposżeni.! OSTRZEŻENIE Spliny tego silnik zwierją związki chemiczne, które w stnie Kliforni uznwne są z sustncje powodujące rk, wdy wrodzone orz w inny sposó szkodliwe dl rozrodu. Numery seryjne są kluczmi producent, które zwierją informcje o szczegółch konstrukcyjnych jednostki npędowej Mercury Mrine. Kontktując się z firmą Mercury Mrine w kwestich dotyczących serwisu, zwsze nleży podć numer modelu i numery seryjne. Opisy i dne techniczne zmieszczone w niniejszej instrukcji yły ktulne n dzień ztwierdzeni jej do druku. Firm Mercury Mrine, któr kieruje się polityką stłego udoskonlni produktów, zstrzeg soie prwo do wycofywni modeli produktów w dowolnym momencie, do zminy dnych technicznych lu konstrukcji ez uprzedniego powidomieni, zś zminy tkie nie wiążą się z podejmowniem przez nią dodtkowych zoowiązń Mercury Mrine Modele stcjonrne silników wysokoprężnych 2,0 l

4 Informcj o gwrncji Zkupiony produkt jest ojęty wrunkmi gwrncji ogrniczonej Mercury Mrine, której wrunki przedstwiono w osonej części niniejszej instrukcji (Gwrncj). Wrunki gwrncji określją, jkie usterki są ojęte gwrncją, jkie nie są nią ojęte, tkże definiują czs oowiązywni gwrncji orz sposoy uzyskiwni świdczeń z tytułu gwrncji, jk również wżne wykluczeni i ogrniczeni odpowiedzilności z szkodyi inne informcje pokrewne. Nleży zpoznć się z tymi wżnymi informcjmi. Produkty firmy Mercury Mrine zostły skonstruowne i wyprodukowne według stndrdów wysokiej jkości i zsd oowiązujących w rnży orz według przepisów dotyczących emisji znieczyszczeń. Kżdy silnik Mercury Mrine przed wysyłką do dystryutor zostł sprwdzony i uruchomiony w fryce, y uzyskć pewność co do jego sprwności. Dodtkowo pewne produkty firmy Mercury Mrine są testowne i sprwdzne w kontrolownym środowisku, przez okres do 10 godzin prcy, w celu zweryfikowni i sporządzeni zpisu zgodności z oowiązującymi normmi i przepismi. Wszystkie produkty firmy Mercury Mrine sprzedwne jko nowe, ojęte są odpowiednią gwrncją ogrniczoną, niezleżnie od tego, czy silnik uczestniczył w jednym z progrmów pró opisnych powyżej, czy też nie. Informcje n temt prw utorskich i znków towrowych MERCURY MARINE. Wszelkie prw zstrzeżone. Reprodukownie cłości lu części jest zronione ez uprzedniej zgody. Alph, Axius, Brvo One, Brvo Two, Brvo Three, Circle M z logo Wves, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury z logo Wves, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter orz We're Driven to Win to zrejestrowne znki hndlowe Brunswick Corportion. Pro XS to znk towrowy firmy Brunswick Corportion. Logo Mercury Product Protection jest zstrzeżonym znkiem firmy Brunswick Corportion. Dne identyfikcyjne Prosimy o znotownie nstępujących informcji: Model silnik i moc w KM MerCruiser Numer seryjny silnik Numer seryjny zespołu pwęży (npęd rufowy) Przełożenie Numer seryjny zespołu npędu rufowego Model przekłdni (npęd pokłdowy) Przełożenie Numer seryjny przekłdni Numer śruy npędowej Skok Średnic Numer identyfikcyjny kdłu (HIN) Dt zkupu Producent łodzi Model pontonu Długość Numer świdectw emisji splin (tylko Europ)

5 SPIS TREŚCI Rozdził 1 - Opis zespołu silnikowego Funkcje i elementy sterujące... 2 Dźwiękowe sygnły ostrzegwcze... 2 Oprzyrządownie...2 VesselView... 2 Instrumenty cyfrowe SmrtCrft... 2 Instrumenty cyfrowe System Link... 3 Styki/przełączniki... 3 Wyłącznik wryjny... 4 Wyłącznik ściągcz linowego... 4 Utrzymywnie Wyłącznik ściągcz linowego orz Linki ściągcz w prwidłowym stnie... 5 Cyfrow przepustnic i zmin iegów... 6 Piloty zdlnego sterowni... 6 Funkcje pilot do montżu n pnelu... 6 Funkcje pilot do montżu w konsoli... 6 Zezpieczenie ukłdu elektrycznego silnik przed przeciążeniem... 7 Zezpieczenie przed przeciążeniem pnelu integrującego jednostki pływjącej (VIP)... 8 System zezpieczeni silnik... 8 Oznczenie... 8 Identyfikcj...8 Etykiet z dnymi technicznymi...9 Umiejscowienie tliczki znmionowej... 9 Tliczk znmionow silnik... 9 Przekłdnie Technodrive Rozdził 2 - N wodzie Zleceni dotyczące ezpiecznego pływni łodzią Ekspozycj n tlenek węgl...13 Uwg! Groź ztruci tlenkiem węgl...13 Nie przeywć w poliżu elementów ukłdu wydechowego Włściw wentylcj Sł wentylcj Wżne informcje dotyczące osługi Wodownie Wymgni dotyczące prmetrów eksplotcji...14 Duż moc wyjściow Schemt osługi Eksplotcj przy niskich i ujemnych temperturch Korek spustowy i pomp zęzow Uruchminie, zmieninie iegów i ztrzymywnie Rozruch, zmin iegów i ztrzymywnie...16 Przed uruchomieniem silnik...16 Wżne informcje SmrtStrt Uruchminie zimnego silnik Rozgrzewnie silnik Uruchminie rozgrznego silnik Zmin iegów Wyłącznie silnik (ztrzymywnie) Ochron ludzi znjdujących się w wodzie W płynącej łodzi W nieruchomej łodzi...18 Wysok prędkość i wykorzystnie pełnych osiągów Bezpieczeństwo psżerów łodzie pontonowe i łodzie pokłdowe...18 Łodzie z otwrtym przodem pokłdu Łodzie z siedziskmi do łowieni umieszczonymi n podwyższeniu n przedzie łodzi Skoki przez fle i kilwter Zgrożenie zderzeń z oiektmi pod wodą Wrunki mjące wpływ n osługę...20 Rozłożenie ciężru (psżerowie i łdunek) wewnątrz łodzi Dno łodzi...20 Wysokość nd poziomem morz i klimt Wyór śruy npędowej Pierwsze kroki...21 Procedur wstępnego docierni silnik Dociernie silnik godzinny okres docierni Po 20 godzinnym okresie docierni Przegląd n zkończenie pierwszego sezonu...22 Rozdził 3 - Dne techniczne Wymgni dotyczące pliw Metle nieżelzne i ukłd pliwowy Olej npędowy niskie tempertury...24 Środek zpoiegjący zmrzniu/chłodziwo Olej silnikowy Dne techniczne silnik Dne techniczne płynów eksplotcyjnych Chrkterystyk płynów Silnik Przekłdni Ztwierdzone fry Rozdził 4 - Konserwcj Oowiązki włściciel i użytkownik...28 Odpowiedzilność deler...28 Zleceni dotyczące czyszczeni i pielęgncji Czyszczenie wskźników Czyszczenie Kontrolek Zdlnego Sterowni Konserwcj Sugestie dotyczące konserwcji smodzielnej Przegląd ogólny Pokryw silnik Demontż M pol CZERWIEC 2017 Stron i

6 Czyszczenie Kontrol Montż Hrmonogrm konserwcji Konserwcj rutynow Konserwcje plnowe Olej silnikowy Dne techniczne Poziom oleju Przepełnienie Kontrol Dolewnie Zmin oleju i filtr Płyn do przekłdni Technodrive TM Kontrol Dolewnie Wymin Płyn do przekłdni Technodrive TM 485 A Kontrol płynu Uzupełnienie płynu Wymin płynu Chłodziwo silnik Płyn chłodzący silnik Sprwdznie i npełninie zmkniętego ukłdu chłodzeni Opróżninie zmkniętego ukłdu chłodzeni Filtr powietrz Demontż Kontrol Montż Filtr do seprcji wody od pliw Filtr odwdnini pliw Opróżninie Wymin Dolewnie Ukłd pliwowy Wstępne npełninie Npełninie (odpowietrznie) Czyszczenie i płuknie ziornik pliw Ukłd wody morskiej Opróżninie ukłdu wody morskiej Kontrol punktów pooru wody morskiej Czyszczenie filtr sitkowego wody morskiej Przegląd pompy wody morskiej silnik Ochron przed korozją Informcje ogólne Podzespoły ukłdu ochrony ntykorozyjnej silnik Demontż Czyszczenie i kontrol Montż Powłoki przeciwporostowe Smrownie Link przepustnicy Link zminy iegów Psy npędowe Pski npędowe Sprwdznie psk serpentynowego Akumultor Środki ostrożności dotyczące kumultor w przypdku ukłdów wielosilnikowych Rozdził 5 - Przechowywnie Niskie tempertury (tempertur zmrzni), sezonowe przechowywnie i przedłużone przechowywnie Przechowywnie w niskich temperturch (temperturch ujemnych), przechowywnie sezonowe i przechowywnie przez dłuższy okres Przechowywnie w niskich temperturch (temperturch poniżej zer) Przygotownie zespołu npędowego do przechowywni sezonowego lu przez dłuższy okres Przechowywnie sezonowe Instrukcje dotyczące przechowywni przez dłuższy okres czsu Akumultor Ponowne przekznie do eksplotcji Rozdził 6 - Dignostyk i rozwiązywnie prolemów Dignostyk prolemów w ukłdch pliwowych sterownych elektronicznie Tele dignostyki i rozwiązywni prolemów Rozrusznik elektryczny nie orc włu silnik lu orc powoli Silnik nie uruchmi się lu jest trudno go uruchomić Silnik prcuje nierówno, gśnie lu strzel Złe osiągi Nieprwidłow tempertur silnik Niskie ciśnienie oleju w silniku Akumultor nie jest łdowny Utrudnion osług pilot, pilot zcin się, m ndmierne luzy lu generuje nietypowe dźwięki Rozdził 7 - Informcje n temt udzielni pomocy klientom Pomoc serwisow Loklny punkt serwisowy Serwis poz miejscem zmieszkni Skrdziony zespół npędowy Zleceni w przypdku ztopieni silnik Części zmienne Zpytni dotyczące części i kcesoriów Rozwiązywnie prolemów Informcje kontktowe Dziłu osługi klient firmy Mercury Mrine...69 Litertur serwisow dl włściciel W języku ngielskim W innych językch Stron ii 90-8M pol CZERWIEC 2017

7 Zmwinie litertury...70 Stny Zjednoczone i Knd Poz terytorium USA i Kndy Rozdził 8 - Dziennik osługi technicznej Dzienniku konserwcji M pol CZERWIEC 2017 Stron iii

8 Stron iv 90-8M pol CZERWIEC 2017

9 Spis treści Rozdził 1 - Opis zespołu silnikowego Rozdził 1 - Opis zespołu silnikowego 1 Funkcje i elementy sterujące... 2 Dźwiękowe sygnły ostrzegwcze... 2 Oprzyrządownie... 2 VesselView... 2 Instrumenty cyfrowe SmrtCrft... 2 Instrumenty cyfrowe System Link... 3 Styki/przełączniki... 3 Wyłącznik wryjny... 4 Wyłącznik ściągcz linowego... 4 Utrzymywnie Wyłącznik ściągcz linowego orz Linki ściągcz w prwidłowym stnie... 5 Cyfrow przepustnic i zmin iegów... 6 Piloty zdlnego sterowni... 6 Funkcje pilot do montżu n pnelu... 6 Funkcje pilot do montżu w konsoli... 6 Zezpieczenie ukłdu elektrycznego silnik przed przeciążeniem... 7 Zezpieczenie przed przeciążeniem pnelu integrującego jednostki pływjącej (VIP)... 8 System zezpieczeni silnik... 8 Oznczenie... 8 Identyfikcj... 8 Etykiet z dnymi technicznymi... 9 Umiejscowienie tliczki znmionowej... 9 Tliczk znmionow silnik... 9 Przekłdnie Technodrive M pol CZERWIEC 2017 Stron 1

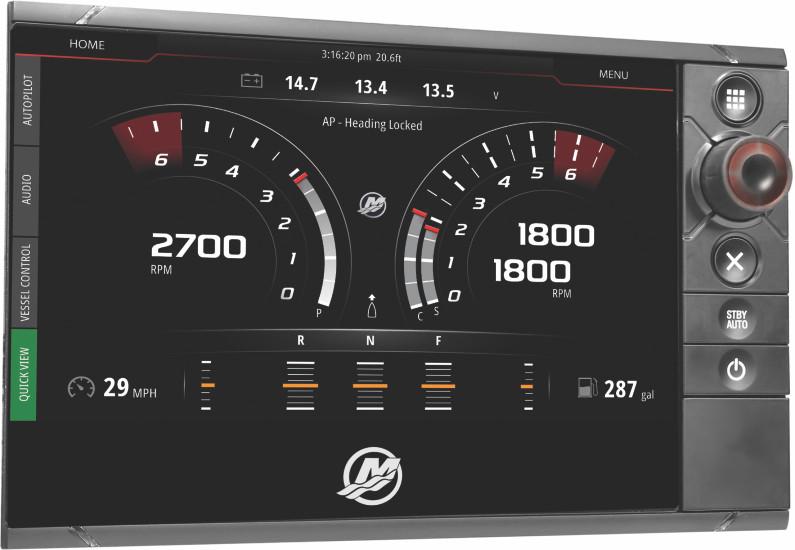

10 Rozdził 1 - Opis zespołu silnikowego Funkcje i elementy sterujące Dźwiękowe sygnły ostrzegwcze Po umieszczeniu kluczyk w pozycji ON" (włączony) sygnł dźwiękowy włączy się n chwilę, informując sterującego o prwidłowym dziłniu sygnliztor dźwiękowego. Istnieją dw typy sygnliztorów dźwiękowych, ostrzegjących opertor o prolemie z systemem osługi silnik. 1. Ciągły, sześciosekundowy sygnł dźwiękowy: Wskzuje stn krytyczny silnik. W zleżności od stnu może włączyć się system zezpieczeni silnik i - ogrniczjąc moc - zezpieczyć silnik. Nleży niezwłocznie wrócić do portu i skontktowć się z delerem wykonującym czynności serwisowe. 2. Przerywny krótki sygnł dźwiękowy, trwjący sześć sekund: Wskzuje stn niekrytyczny silnik. Stn ten nie wymg ntychmistowej interwencji. Możn ndl używć łodzi, jednk w zleżności od ntury prolemu, moc silnik może yć ogrniczon przez system zezpieczeni silnik w celu jego ochrony. Nleży skontktowć się z delerem wykonującym czynności serwisowe w njliższym możliwym terminie. Wżne jest, y pmiętć, że w ou powyższych przypdkch wygenerowny zostnie tylko jeden sygnł ostrzegwczy. Jeśli silnik zostnie wyłączony z pomocą kluczyk i ponownie uruchomiony, ponownie wygenerowny zostnie pojedynczy sygnł ostrzegwczy, o ile usterk nie zostł usunięt. Niektóre mniejsze prolemy sygnlizowne przez system przerywnymi sześciosekundowymi sygnłmi dźwiękowymi mogą zostć rozwiązne przez sternik. Sternik może usunąć nstępujące usterki: Wod w filtrze pliw. Ptrz rozdził Konserwcj filtr pliw z seprcją wody". Prolem z ukłdem chłodzeni (ciśnienie wody lu tempertur silnik). Ztrzymj silnik i sprwdź, czy otwory wlotowe wody w dolnym module nie są ztkne; Niski poziom oleju silnikowego. Ptrz rozdził Konserwcj olej silnikowy". Oprzyrządownie VesselView N rynku istnieje cły szereg produktów VesselView. VesselView wyświetl wszystkie informcje dotyczące silnik, kodów usterek, kdłu, podstwowe dne nwigcyjne orz dne systemowe. W przypdku wystąpieni łędu systemu opercyjnego lu łędu ogólnego, system VesselView powoduje pojwienie się komuniktu lrmowego. Aplikcj VesselView może yć również połączon z innymi systemmi dostępnymi n jednostce pływjącej, tkimi jk GPS, genertory i wyświetlcze. Dzięki możliwości szerokiego zstosowni n jednostce pływjącej opertor może monitorowć i sterowć wielom systemmi z pomocą jednego wyświetlcz. Szczegółowe informcje znjdują się w instrukcji osługi VesselView. Instrumenty cyfrowe SmrtCrft VesselView Zestw instrumentów SmrtCrft wspomg wyświetlcz VesselView. Zespół instrumentów może zwierć nstępujące wskźniki: Orotomierz Prędkościomierz Tempertur chłodziw w silniku Ciśnienie oleju silnikowego Npięcie kumultor Zużycie pliw Stron M pol CZERWIEC 2017

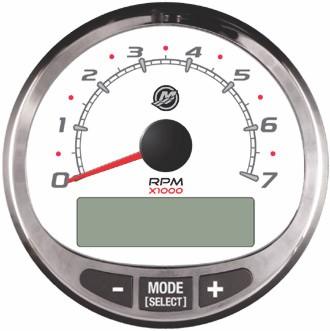

11 Rozdził 1 - Opis zespołu silnikowego Czs prcy silnik orotomierz i prędkościomierz SmrtCrft - Orotomierz - Prędkościomierz c - Wyświetlcz LCD c Zespół oprzyrządowni SmrtCrft ułtwi tkże identyfikcję kodów wrii sygnlizownych przez dźwiękowy system ostrzegni zinstlowny w silniku. N ekrnie LCD zespołu SmrtCrft wyświetlne są informcje o lrmch krytycznych silnik i innych możliwych źródłch usterek. Podstwowe informcje dotyczące zespołu oprzyrządowni SmrtCrft orz szczegóły funkcji ostrzegwczych monitorownych przez ten zespół znjdują się w instrukcji osługi złączonej do zestwu wskźników. Instrumenty cyfrowe System Link Niektóre zestwy instrumentów pomirowych posidją również wskźniki System Link wspomgjące informcje dostrczne przez VesselView lu orotomierz i prędkościomierz SmrtCrft. Włściciel i sterujący powinni yć zznjomieni z oprzyrządowniem łodzi i jego funkcjmi. Nleży poprosić deler o ojśnienie funkcji i normlnych wskzń wskźników n łodzi. Zespół npędowy może yć wyposżony w wymienione poniżej instrumenty cyfrowe. c d Wskźniki cyfrowe System Link Pozycj Wskźnik Wskzywn wrtość Wskźnik ciśnieni oleju Ciśnienie oleju silnikowego Woltomierz Npięcie kumultor c Wskźnik tempertury wody Tempertur roocz silnik d Wskźnik poziomu pliw Ilość pliw w ziorniku Styki/przełączniki - Stcyjk zpłonu - Włącznik dmuchwy zęzowej (jeśli nleży do wyposżeni) M pol CZERWIEC 2017 Stron 3

12 Rozdził 1 - Opis zespołu silnikowego Odnośniki Przełącznik Funkcj Stcyjk zpłonu Dostępne są cztery położeni. Wyłącznik wryjny Włącznik dmuchwy zęzowej (jeśli nleży do wyposżeni) 1. OFF" W położeniu OFF" wszystkie owody elektryczne są odcięte i nie możn uruchomić silnik. Po ustwieniu kluczyk zpłonu w położeniu OFF" silnik zostje ztrzymny. 2. ACC" W położeniu ACC" możliwe jest uruchomienie wszystkich kcesoriów podłączonych do owodów elektrycznych. Po ustwieniu kluczyk zpłonu w położeniu ACC" silnik nie uruchmi się. 3. ON" W położeniu ON" wszystkie owody elektryczne i przyrządy dziłją. 4. START" W położeniu START" silnik może zostć uruchomiony. UWAGA: Kluczyk możn wyjąć ze stcyjki tylko po ustwieniu go w położeniu OFF". Uruchmi dmuchwę zęzową, jeśli znjduje się n wyposżeniu Wyłącznik wryjny E-Stop powoduje ztrzymnie prcy silników w ngłych przypdkch, tkich jk wypdnięcie psżer z urtę lu zplątnie się śruy npędowej. Po włączeniu, wyłącznik E-stop przeryw zsilnie silnik i przekłdni. Jeśli łódź wyposżon jest w wyłącznik E-Stop, wyłącznik E-Stop wyłącz wszystkie silniki Typowy wyłącznik E-stop Uruchomienie wyłącznik E-Stop spowoduje niezwłoczne ztrzymnie silnik lu silników, le łódź siłą ezwłdności przepłynie jeszcze pewną odległość, zleżnie od prędkości i ostrości zkrętu w momencie wyłączeni silnik. Łódź płynąc siłą ezwłdności może spowodowć równie powżne orżeni kżdego człowiek znjdującego się n jej kursie, jk łódź z włączonym silnikiem. Zlecmy ojśnienie pozostłym psżerom zsd uruchmini i użytkowni produktu w przypdku zistnieni potrzey osługi silnik w ngłych wypdkch. Możliwe jest przypdkowe lu niezmierzone uruchomienie wyłącznik w trkcie normlnego użytkowni, czego efektem mogą yć nstępujące potencjlnie nieezpieczne sytucje: psżerowie mogą zostć wyrzuceni do przodu z powodu ngłego przerwni ruchu łodzi do przodu - jest to szczególnie nieezpieczne dl siedzących n przedzie łodzi, gdyż mogą zostć wyrzuceni przez dzió łodzi i uderzeni śruą npędową lu elementem ukłdu sterowego; sterujący może utrcić pnownie nd łodzią i kontrolę nd kierunkiem płynięci n wzurzonym morzu, n wodzie z silnymi prądmi lu przy silnym wietrze; Sterujący może utrcić pnownie nd łodzią podczs dokowni. Ponowne uruchomienie silnik poprzez przytrzymywnie przycisku włączni lu kluczyk w stcyjce po wyłączeniu przez E-stop ez przekręceni kluczyk w stcyjce do pozycji wyłączonej (OFF) n co njmniej 30 sekund uruchomi silnik, lecz ustwi również kody łędu. Jeśli nie występuje potencjlnie nieezpieczn sytucj, nleży przekręcić kluczyk w stcyjce do pozycji wyłączonej (OFF) i odczekć co njmniej 30 sekund przed ponownym uruchomieniem silnik lu silników. Jeśli po ponownym uruchomieniu ciągle wyświetlne są kody łędu, nleży skontktowć się z utoryzowną stcją nprwczą firmy Mercury Diesel. Wyłącznik ściągcz linowego Wyłącznik linkowy m z zdnie wyłączyć silnik w sytucji, gdy sternik nieoczekiwnie oddli się od steru, np. w rzie wypdku. Link ezpieczeństw jest połączon z kmizelką rtunkową lu ndgrstkiem sternik. Stron M pol CZERWIEC 2017

13 Rozdził 1 - Opis zespołu silnikowego Oznczenie znjdujące się w poliżu wyłącznik linkowego przypomin sternikowi o konieczności przymocowni linki ezpieczeństw do kmizelki rtunkowej lu ndgrstk. ATTACH LANYARD RUN OFF - Ztrzsk linki ściągcz linowego - Etykiet ściągcz linowego c - Wyłącznik ściągcz linowego c Przypdkowe wyrzucenie, tkie jk wypdnięcie z urtę, może njczęściej wystąpić w: Niskourtowe łodzie sportowe Łodzie do połowów Łodzie wyczynowe Przypdkowe wypdnięcie może tkże nstąpić wyniku: Nieumiejętn osług Siedzenie n oprciu lu krwędzi ndurci przy prędkości ślizgowej Stnie przy prędkości ślizgowej Rozwijnie prędkości ślizgowej n wodch płytkich lu kryjących przeszkody Zwolnienie uścisku n kole sterowym Brk ostrożności po spożyciu lkoholu lu nrkotyków Wykonywnie mnewrów przy dużych prędkościch Link ezpieczeństw m zwykle długość od 122 do 152 cm (4 nd 5 ft) w stnie rozciągniętym. N jednym końcu m element wprowdzny w wyłącznik, n drugim ztrzsk umożliwijący przymocownie jej do sternik. Link ezpieczeństw jest zwijn, y mksymlnie skrócić jej długość w stnie spoczynku, w celu zminimlizowni prwdopodoieństw splątni ze znjdującymi się w poliżu przedmiotmi. Cłkowit długość rozciągniętej linki pozwl zminimlizowć prwdopodoieństwo przypdkowego zdziłni wyłącznik, gdyy sternik chcił się poruszć w poliżu normlnego miejsc prcy. Sternik może skrócić linkę ezpieczeństw, owijjąc ją wokół ndgrstk lu związując n niej węzeł. Uruchomienie wyłącznik linkowego powoduje ntychmistowe wyłączenie silnik, jednk łódź przepłynie jeszcze siłą ezwłdności pewną odległość zleżną od jej prędkości. Łódź płynąc siłą ezwłdności może spowodowć orżeni u osó znjdujących się n jej kursie, tk jky ndl ył npędzn. Wszyscy psżerowie powinni zostć przeszkoleni w zkresie prwidłowych procedur uruchmini i osługi silnik n wypdek ewentulnej konieczności przejęci kontroli nd łodzią w sytucji wryjnej.! OSTRZEŻENIE Jeśli sterujący wypdnie z łodzi, ntychmistowe wyłączenie silnik zncznie zmniejszy ryzyko orżeń lu śmierci w rzie potrąceni przez łódź. Nleży zwsze dorze przyczepić oydw końce wyłącznik ściągcz linowego. Możliwe jest również przypdkowe lu niezmierzone uruchomienie wyłącznik podczs normlnej prcy silnik. Może to wywołć nstępujące potencjlnie nieezpieczne zdrzeni (jedno, kilk lu wszystkie z nich): Psżerowie mogą zostć wyrzuceni do przodu z powodu ngłego przerwni ruchu łodzi do przodu jest to szczególnie nieezpieczne dl siedzących n przodzie łodzi, gdyż mogą zostć wyrzuceni przez dzió łodzi i uderzeni śruą npędową lu elementem ukłdu sterowego. Utrt mocy i kontroli nd kierunkiem płynięci n wzurzonym morzu, n wodzie z silnymi prądmi lu przy silnym wietrze. Utrt kontroli przy dokowniu.! OSTRZEŻENIE Sił hmowni wywołn przez przypdkowe lu niezmierzone uruchomienie wyłącznik może spowodowć powżne orżeni lu śmierć. Sterujący łodzią nigdy nie powinien opuszczć stnowisk sterującego ez uprzedniego odłączeni wyłącznik ściągcz linowego. Utrzymywnie Wyłącznik ściągcz linowego orz Linki ściągcz w prwidłowym stnie Przed kżdym użyciem łodzi nleży sprwdzić, czy wyłącznik linkowy dził prwidłowo. Uruchomić silnik, nstępnie go wyłączyć przez pociągnięcie linki ezpieczeństw. Jeśli nie nstąpi wyłączenie silnik, oddć wyłącznik do nprwy przed rozpoczęciem użytkowni łodzi. 90-8M pol CZERWIEC 2017 Stron 5

14 Rozdził 1 - Opis zespołu silnikowego Przed kżdym użyciem sprwdzić, czy link ściągcz jest w dorym stnie i czy nie m n niej pęknięć, przecięć lu przetrć. Skontrolowć, czy ztrzski n końcch linki są w dorym stnie. Wymienić uszkodzone lu zużyte linki ściągcz. Cyfrow przepustnic i zmin iegów Instrukcj osługi cyfrowej przepustnicy i zminy iegów (DTS) znjduje się w osonym podręczniku. Ptrz pulikcj firmy Mercury Diesel SmrtCrft i DTS.. Piloty zdlnego sterowni Łódź może yć wyposżon w zdlne urządzeni sterujące Mercury Precision Prts lu Quicksilver. Niektóre piloty mogą nie mieć wszystkich omwinych funkcji. W celu uzyskni opisu ustwień lu oejrzeni demonstrcji dziłni urządzeń zdlnego sterowni nleży skontktowć się ze swoim delerem. Funkcje pilot do montżu n pnelu e - Przycisk pozycji neutrlnej zlokownej - Przycisk przepustnicy c - Wyłącznik ściągcz linowego d - Wkręt regulcji oporu mnetki e - Mnetk c d Przycisk pozycji neutrlnej zlokownej. Zpoieg przypdkowemu przestwieniu dźwigni i uruchomieniu przepustnicy. Ay wysunąć mnetkę z położeni neutrlnego, nleży wcisnąć przycisk lokdy. Przycisk przepustnicy. Umożliwi regulcję stopni otwrci przepustnicy silnik ez zminy iegu. W tym celu mechnizm zminy iegów jest odłączny od mnetki. Przycisk przepustnicy możn ncisnąć tylko wtedy, gdy dźwigni zdlnego sterowni znjduje się w położeniu neutrlnym; może on służyć wyłącznie wspomgjąco podczs uruchmini silnik. Wyłącznik ściągcz linowego. Wyłącz zpłon zwsze, kiedy opertor (jeśli m podłączony ściągcz) oddli się od swego miejsc n tyle, że wyłącznik uruchomi się. Zo. Wyłącznik ściągcz linowego, y uzyskć informcje o sposoie korzystni z wyłącznik. Mnetk. Porusznie mnetką umożliwi sterownie zminą iegów i przepustnicą. Szykim, pewnym ruchem pchnąć mnetkę do przodu z położeni neutrlnego do pierwszej pozycji ustlonej, y ruszyć do przodu. Dlsze przesuwnie mnetki do przodu powoduje zwiększnie prędkości. Szykim, pewnym ruchem pociągnąć mnetkę do tyłu z położeni neutrlnego do pierwszej pozycji ustlonej, y ruszyć do tyłu; dlsze przesuwnie do tyłu powoduje zwiększnie prędkości. Wkręt regulcji oporu mnetki (niewidoczny). Z pomocą tego wkrętu możn regulowć siłę potrzeną do poruszni mnetki. Szczegółowe instrukcje regulcji znjdują się w instrukcjch dołączonych do pilot zdlnego sterowni. Funkcje pilot do montżu w konsoli - Mnetk - Przycisk przepustnicy Stron M pol CZERWIEC 2017

15 Rozdził 1 - Opis zespołu silnikowego Przycisk przepustnicy. Umożliwi regulcję stopni otwrci przepustnicy silnik ez zminy iegu. W tym celu mechnizm zminy iegów jest odłączny od mnetki. Przycisk przepustnicy możn ncisnąć tylko wtedy, gdy dźwigni zdlnego sterowni znjduje się w położeniu neutrlnym. Mnetki. Porusznie mnetką umożliwi sterownie zminą iegów i przepustnicą. Szykim, pewnym ruchem pociągnąć mnetkę do przodu z położeni neutrlnego do pierwszej pozycji ustlonej, y ruszyć do przodu; dlsze przesuwnie do przodu powoduje zwiększnie prędkości. Szykim, pewnym ruchem pociągnąć mnetkę do tyłu z położeni neutrlnego do pierwszej pozycji ustlonej, y ruszyć do tyłu; dlsze przesuwnie do tyłu powoduje zwiększnie prędkości. Wkręt regulcji oporu mnetki (niewidoczny). Z pomocą tego wkrętu możn regulowć siłę potrzeną do poruszni mnetki. Szczegółowe instrukcje regulcji znjdują się w instrukcjch dołączonych do pilot zdlnego sterowni. Zezpieczenie ukłdu elektrycznego silnik przed przeciążeniem W przypdku przeciążeni ukłdu elektrycznego ezpiecznik przeryw owód (topi się). Przed wyminą ezpiecznik nleży znleźć i usunąć przyczynę przeciążeni ukłdu elektrycznego. UWAGA: W sytucjch wryjnych, kiedy silnik musi prcowć, nie jest możliwe zloklizownie i usunięcie przyczyny przeciążeni ukłdu elektrycznego, nleży wyłączyć lu odłączyć wszystkie kcesori podłączone do instlcji elektrycznej silnik i oprzyrządowni. Wymienić stopiony ezpiecznik. Jeśli wymieniony ezpiecznik tkże się przepli, przeciążenie elektryczne nie zostło usunięte. Nleży wykonć dlsze czynności kontrolne ukłdu elektrycznego. Nie ocznikowć zezpieczeni przed przeciążeniem ukłdu elektrycznego oecnego w ukłdch z ezpiecznikmi poprzez umieszcznie ezpiecznik o większej wrtości lu zwiernie zcisków loku ezpieczników. Skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. Bezpieczniki zpewniją ochronę ukłdu elektrycznego silnik. Pnel ezpieczników znjduje się pod pnelem dostępowym w przedniej części pokrywy silnik. Pokryw silnik 2,0 z pnelem dostępowym - Pnel dostępowy w pokrywie silnik - Pnel ezpieczników M pol CZERWIEC 2017 Stron 7

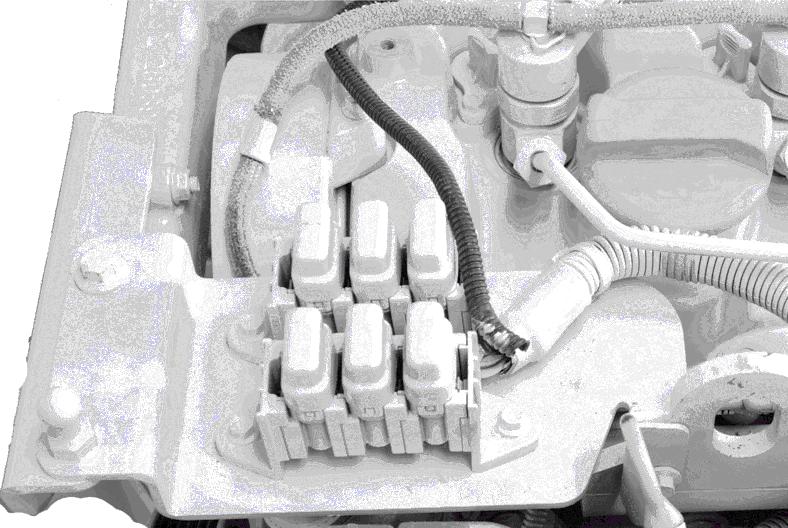

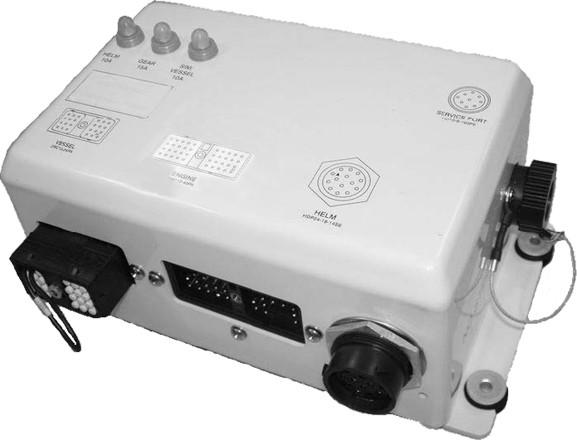

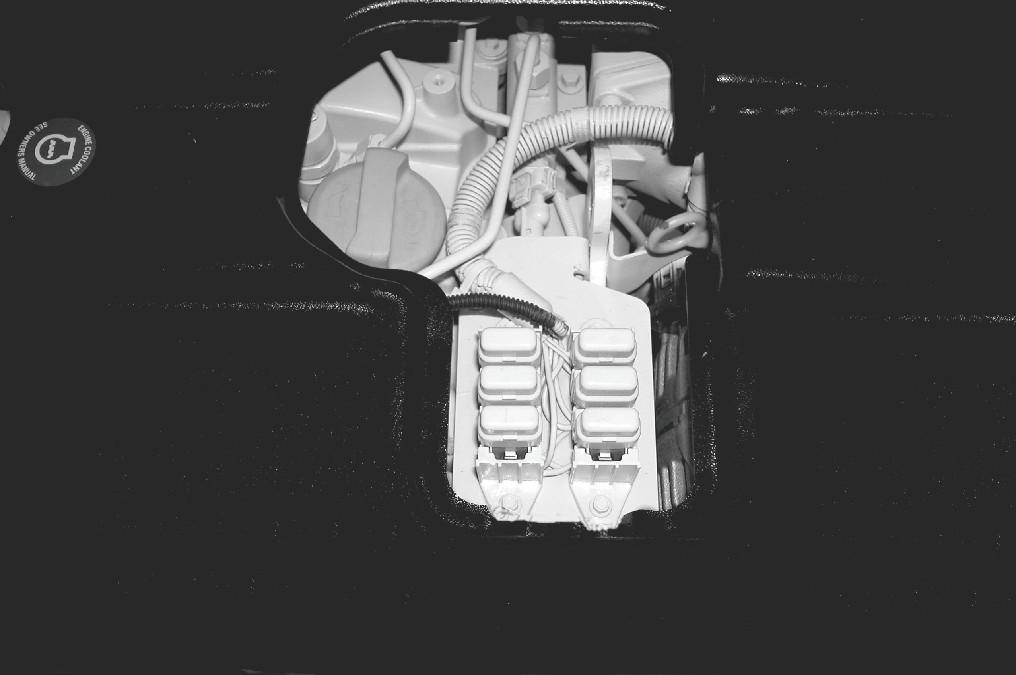

16 Rozdził 1 - Opis zespołu silnikowego Po znlezieniu i usunięciu przyczyny przeciążeni, nleży wymienić wszelkie przerwne (stopione) ezpieczniki. c f e d Pnel ezpieczników 2,0 Wrtość znmionow Bezpiecznik Zezpieczenie Miejsce n pnelu ezpieczników (od strony przedniej silnik) 20 A Ciągłe zsilnie steru Lewy dolny 10 A Włączone zsilnie ECM Lewy środkowy c 10 A Włączone kluczykiem zsilnie ECM Lewy górny d 5 A Zsilnie złącze dignostyczne Prwy górny e 15 A Włączone przez ECM zsilnie SIM Prwy środkowy f 15 A Włączone zsilnie ECM Prwy dolny Zezpieczenie przed przeciążeniem pnelu integrującego jednostki pływjącej (VIP) Pnel integrujący jednostki pływjącej (VIP) jest zzwyczj montowny w przedzile silnik. VIP wyposżony jest w trzy wyłączniki utomtyczne zezpieczjące oklownie ukłdu. c - Wyłącznik utomtyczny steru (10 A) - Wyłącznik utomtyczny przekłdni (15 A) c - Wyłącznik utomtyczny SIM/jednostki pływjącej (10 A) System zezpieczeni silnik System zezpieczeni silnik monitoruje czujniki njwżniejszych czynności silnik, co pozwl n wczesne wykrywnie prolemów w prcy silnik. System zezpieczeni silnik dził zwsze wtedy, gdy prcuje silnik, dltego nigdy nie trze się mrtwić, czy silnik jest chroniony. System zreguje n prolem w prcy silnik, wydjąc sygnł dźwiękowy przez sześć sekund i/lu zmniejszjąc moc silnik, co zpewni jego ochronę. Jeżeli system zezpieczeni silnik jest ktywny, nleży zredukowć oroty silnik. Prolem nleży zidentyfikowć i usunąć. Przed wprowdzeniem silnik n wysokie oroty konieczne jest zresetownie systemu. Resetownie systemu wykonuje się, przesuwjąc dźwignię przepustnicy z powrotem w pozycję iegu jłowego. Jeśli system zezpieczeni silnik stwierdzi, że zresetownie nie usunęło prolemu, pozostnie ktywny, ogrniczjąc zkres mocy silnik. System zezwoli n osiągnięcie normlnej prędkości orotowej silnik dopiero po wykryciu i usunięciu prolemu. Oznczenie Identyfikcj Numery seryjne są kluczmi producent, które zwierją informcje o szczegółch konstrukcyjnych jednostki npędowej Mercury Diesel. Nwiązując kontkt z firmą Mercury Mrine w sprwie serwisu, nleży zwsze podwć model silnik i numery seryjne. Stron M pol CZERWIEC 2017

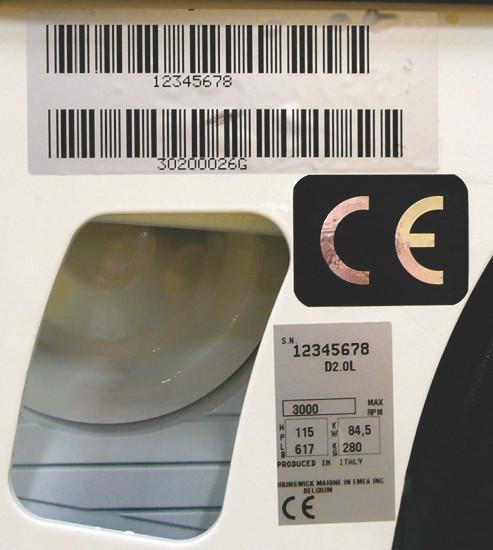

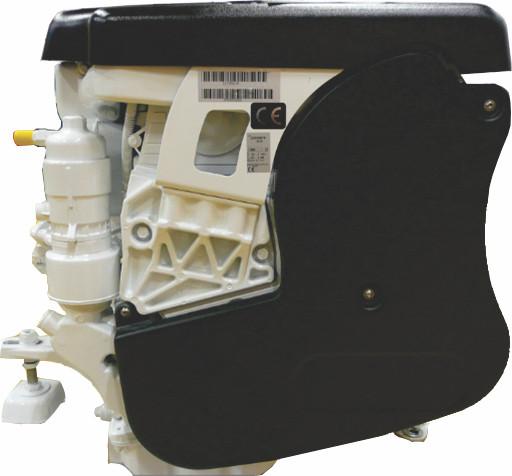

17 Etykiet z dnymi technicznymi Rozdził 1 - Opis zespołu silnikowego Etykiet z dnymi technicznymi n pokrywie silnik zpewni skrócone informcje n temt silnik i npędu, kolorowe kody informują o miejscch sprwdzni określonych płynów orz miejscch prowdzeni ps. Kod QR możn zesknowć smrtfonem, y uzyskć więcej informcji o silniku Umiejscowienie tliczki znmionowej Tliczk znmionow silnik znjduje się w jego przedniej części, jk przedstwiono n rysunku. - Tliczk z numerem seryjnym i numerem części i kodmi kreskowymi - Tliczk znmionow silnik xxxxxxxx xxxx xxx xxx xxx xxx Tliczk znmionow silnik Podczs produkcji do silnik przymocown zostje trwł tliczk znmionow. Zwier on wżne informcje. Nleży pmiętć, że tliczk znmionow silnik nie wpływ n sprwność, dziłnie lu osiągi silnik, udowniczowie łodzi ni delerzy nie mogą usuwć plkietki ni elementów silnik zmocownych przed sprzedżą. Jeśli konieczne są modyfikcje lu tliczk znmionow silnik zostł uszkodzon, nleży skontktowć się z firmą Mercury Mrine w celu uzyskni informcji n temt możliwości wyminy. Włściciel lu użytkownik nie może modyfikowć silnik w jkikolwiek sposó, który zmieniły moc silnik lu spowodowły, że poziomy emisji gzów splinowych przekroczyłyy ustlone wcześniej specyfikcje fryczne d c xxxxxxxx xxx xxxx xxx xxx xxx xxx e Przykłd tliczki znmionowej silnik - Ciężr silnik - Znmionow moc silnik c - Wrtość mksymlnych orotów n minutę silnik (or./min) d - Numer seryjny silnik e - Skrócony opis silnik M pol CZERWIEC 2017 Stron 9

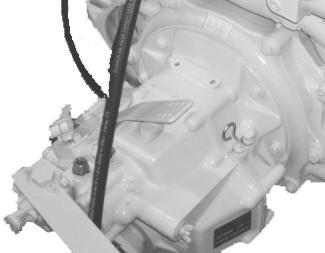

18 Rozdził 1 - Opis zespołu silnikowego Przekłdnie Technodrive Plkietk identyfikcyjn zwier informcje o przełożeniu npędu, numer seryjny i model Plkietk identyfikcyjn Technodrive TM Plkietk identyfikcyjn Technodrive TM 485-A Stron M pol CZERWIEC 2017

19 Spis treści Zleceni dotyczące ezpiecznego pływni łodzią Ekspozycj n tlenek węgl Uwg! Groź ztruci tlenkiem węgl Nie przeywć w poliżu elementów ukłdu wydechowego Włściw wentylcj Sł wentylcj Wżne informcje dotyczące osługi Wodownie Wymgni dotyczące prmetrów eksplotcji Duż moc wyjściow Schemt osługi Eksplotcj przy niskich i ujemnych temperturch...15 Korek spustowy i pomp zęzow Uruchminie, zmieninie iegów i ztrzymywnie Rozruch, zmin iegów i ztrzymywnie Przed uruchomieniem silnik Wżne informcje SmrtStrt Uruchminie zimnego silnik Rozgrzewnie silnik Uruchminie rozgrznego silnik Zmin iegów Wyłącznie silnik (ztrzymywnie) Rozdził 2 - N wodzie Rozdził 2 - N wodzie Ochron ludzi znjdujących się w wodzie W płynącej łodzi W nieruchomej łodzi Wysok prędkość i wykorzystnie pełnych osiągów Bezpieczeństwo psżerów łodzie pontonowe i łodzie pokłdowe Łodzie z otwrtym przodem pokłdu Łodzie z siedziskmi do łowieni umieszczonymi n podwyższeniu n przedzie łodzi Skoki przez fle i kilwter Zgrożenie zderzeń z oiektmi pod wodą Wrunki mjące wpływ n osługę Rozłożenie ciężru (psżerowie i łdunek) wewnątrz łodzi Dno łodzi Wysokość nd poziomem morz i klimt Wyór śruy npędowej Pierwsze kroki Procedur wstępnego docierni silnik Dociernie silnik godzinny okres docierni Po 20 godzinnym okresie docierni Przegląd n zkończenie pierwszego sezonu M pol CZERWIEC 2017 Stron 11

20 Rozdził 2 - N wodzie Zleceni dotyczące ezpiecznego pływni łodzią Ay ezpiecznie korzystć z dróg wodnych, nleży zpoznć się z wszystkimi miejscowymi, krjowymi i innymi włściwymi przepismi i ogrniczenimi dotyczącymi żeglugi, tkże wziąć pod uwgę nstępujące wskzówki. Nleży znć przepisy prw wodnego i je przestrzegć. Zlecne jest, y wszyscy sterujący łodzią ukończyli szkolenie BHP z zkresu pływni łodzią. W Stnch Zjednoczonych kursy prowdzone są przez: Służę Pomocniczą Strży Wyrzeż USA, Power Squdron, Czerwony Krzyż i urząd ndzorujący żeglugę w dnym stnie lu regionie. Ay uzyskć dodtkowe informcje w Stnch Zjednoczonych, prosimy zdzwonić do Bot U.S. Foundtion BOAT (2628). Nleży wykonywć kontrole w zkresie ezpieczeństw i przeprowdzć wymgną konserwcję. Systemtycznie wykonywć czynności określone hrmonogrmem i wykonywć wszelkie nprwy w sposó prwidłowy. Przeprowdzć kontrolę pokłdowego sprzętu ezpieczeństw. Oto kilk sugestii odnośnie typów wyposżeni ezpieczeństw, które nleży zrć w rejs: Atestowne gśnice Urządzeni sygnlizcyjne: ltrk, rkiety lu flry, flg i gwizdek lu sygnliztor dźwiękowy Nrzędzi konieczne dl dronych nprw Kotwic orz dodtkow lin kotwiczn Ręczn pomp zęzow orz dodtkowe korki spustowe. Wod do pici Rdio Wiosło łoptkowe lu zwykłe Zpsow śru npędow, pisty oporowe i odpowiedni klucz Zestw pierwszej pomocy orz instrukcje Pojemniki wodoodporne Zpsowe wyposżenie sterowni, terie, żrówki i ezpieczniki Komps i mp lu mp morsk regionu Osoisty sprzęt unoszący n wodzie (1 zestw n kżdą osoę znjdującą się n łodzi) Oserwowć oznki zminy pogody i unikć pływni przy złej pogodzie i niespokojnym morzu. Nleży powidomić kogoś o kierunku wyprwy i szcownym czsie powrotu. Wsidnie psżerów. Silnik łodzi nleży ztrzymć, gdy wsidją lu wysidją z niej psżerowie lu gdy znjdują się oni w tylnej części (w poliżu rufy) łodzi. Przełączenie silnik n ieg jłowy nie jest wystrczjące. Nleży stosowć kmizelki i koł rtunkowe. Federlne prwo wymg, y ył to ztwierdzon przez Strż Ochrony Wyrzeż USA kmizelk rtunkow (osoisty sprzęt unoszący n wodzie), włściwe dopsown i łtwo dostępn dl kżdej osoy n pokłdzie, łącznie z poduszką lu kołem rtunkowym. Zlecmy, y kżd oso w trkcie przeywni n łodzi przez cły czs nosił kmizelkę rtunkową. Nleży przeszkolić inną osoę w zkresie sterowni łodzią. Co njmniej jedną osoę spośród psżerów nleży przeszkolić w zkresie podstw uruchmini i osługi silnik orz sterowni łodzią, n wypdek gdyy sterujący utrcił zdolność kierowni łodzią lu wypdł z urtę. Nie przeciążć łodzi. Dl większości łodzi wyznczono i podno w teście mksymlne ociążenie (łdowność)(informcje zwier znjdując się n łodzi plkietk z dnymi dotyczącymi łdowności). Zpoznć się z ogrniczenimi dotyczącymi osługi i łdowności łodzi. Dowiedzieć się, czy łódź ędzie unosić się n wodzie, jeśli jest pełn wody. Jeżeli msz wątpliwości, skontktuj się z utoryzownym delerem Mercury Mrine lu producentem łodzi. Sprwdzić, czy wszyscy psżerowie są prwidłowo rozmieszczeni. Nie nleży pozwlć n sidnie lu stwnie n żdnej z części łodzi, któr nie jest do tego przeznczon. Oejmuje to tylne powierzchnie siedzeń, górne krwędzi ndurci, dzió, pomosty, podniesione siedzeni do łowieni ry i wszelkie orotowe siedzeni do łowieni ry. Psżerom nie wolno siedzieć ni podróżowć w żdnym miejscu, w którym ngłe nieoczekiwnie przyspieszenie, ngłe ztrzymnie, nieoczekiwn utrt pnowni nd łodzią lu ngły ruch łodzi mógły spowodowć wyrzucenie kogoś z urtę lu do łodzi. Przed wyruszeniem sprwdzić, czy wszyscy psżerowie zjęli swoje miejsc. Nigdy nie osługiwć łodzi pod wpływem lkoholu lu środków odurzjących. Jest to prwnie zronione. Alkohol, leki lu nrkotyki oniżją zdolność włściwej oceny sytucji i szykiego regowni. Zpoznć się z oszrem kwenu wodnego i unikć miejsc nieezpiecznych. Stron M pol CZERWIEC 2017

21 Nleży zchowć ostrożność. Sterujący łodzią odpowid prwnie z prowdzenie stłej oserwcji wzrokowej i nsłuchu. Sterujący musi mieć niezkłóconą niczym widoczność, szczególnie w kierunku do przodu. Psżerowie, łdunek lu siedzeni do połowów nie mogą zsłnić sterującemu pol widzeni, gdy łódź płynie z prędkością wyższą, niż n wolnych orotch lu prędkością ślizgową. Oserwowć innych, wodę i kilwter. Nigdy nie prowdzić łodzi ezpośrednio z nrcirzem wodnym. Łódź poruszjąc się z prędkością 40 km/h (25 mil n godzinę) wyprzedzi nrcirz wodnego, który updł do wody 61 m (200 stóp) przed łodzią w czsie 5 sekund. Nleży uwżć n osoy przewrócone n nrtch wodnych. Gdy łodzi używ się do holowni nrcirz wodnego lu podonego sportu, w sytucji gdy nrcirz przewróci się, wrcjąc po niego nleży tk ustwić łódź, y nrcirz znjdowł się po stronie sterującego łodzią. Sterujący powinien cły czs oserwowć osoę w wodzie; nie wolno podpływć tyłem do osó n nrtch wodnych ni żdnych innych osó znjdujących się w wodzie. Nleży zgłszć wszelkie wypdki. Jeżeli łódź uczestniczył w wypdku, sterujący jest prwnie zoowiązny do złożeni rportu z wypdku w odpowiedniej jednostce ndzorującej żeglugę. Wypdek z udziłem łodzi nleży zgłosić, jeżeli 1) są ofiry śmiertelne lu mogą yć ofiry śmiertelne, 2) orżeni osó wymgją pomocy medycznej wykrczjącej poz pierwszą pomoc, 3) uszkodzone zostły łodzie lu inne oiekty, wrtość szkód przekrcz 500 dolrów lu 4) nstąpiło cłkowite zniszczenie łodzi. O pomoc nleży zwrócić się do prcowników miejscowego posterunku. Ekspozycj n tlenek węgl Uwg! Groź ztruci tlenkiem węgl Tlenek węgl (CO) jest śmiertelnie nieezpiecznym gzem oecnym w splinch wydzielnych przez wszystkie silniki wewnętrznego splni, łącznie z silnikmi npędowymi łodzi orz genertormi zsiljącymi różne kcesori znjdujące się n łodzi. CO jest gzem ezwonnym, ezrwnym i ez smku, lecz jeśli wyczuwlny jest zpch lu smk splin silnik, ozncz to, że wdychny jest również CO. Do wczesnych ojwów ztruci tlenkiem węgl, które są rdzo podone do ojwów choroy morskiej i nietrzeźwości, nleżą ól głowy, zwroty głowy, senność i nudności.! OSTRZEŻENIE Wdychnie splin może spowodowć ztrucie tlenkiem węgl, w rezultcie utrtę przytomności, uszkodzenie mózgu lu śmierć. Nleży unikć nrżeni n dziłnie tlenku węgl. W czsie prcy silnik nie nleży przeywć w poliżu elementów ukłdu wydechowego. W trkcie żeglugi lu postoju nleży zpewnić dorą wentylcję łodzi. Nie przeywć w poliżu elementów ukłdu wydechowego Rozdził 2 - N wodzie co co co co co co co co co co co co co co co co co co co co Gzy splinowe silnik zwierją szkodliwy tlenek węgl. Unikć oszrów ze skoncentrownymi gzmi splinowymi silnik. W czsie prcy silników osoy pływjące powinny znjdowć się z dl od łodzi i nie siedzieć, leżeć lu stć n pltformch do pływni lu drinkch łodzi. W czsie żeglugi nie nleży pozwlć psżerom przeywć ezpośrednio z łodzią (n holownych pltformch, uprwijąc surfing tekowy/ody surfing). Tkie nieezpieczne prktyki są związne nie tylko z nrżeniem osó n duże stężenie splin silnik, lecz również stwrzją zgrożenie orżenimi od śruy npędowej łodzi. Włściw wentylcj W celu pozyci się splin nleży wentylowć część łodzi przeznczoną dl psżerów, otwierć kurtyny oczne lu przednie luki M pol CZERWIEC 2017 Stron 13

22 Rozdził 2 - N wodzie Przykłd pożądnego przepływu powietrz przez łódź: Sł wentylcj Podczs żeglowni z witrem lu w pewnych wrunkch wietrznych do stle osłoniętych lu osłoniętych rezentem kin lu kokpitów przy niewystrczjącej wentylcji może dostwć się tlenek węgl. Dltego w łodzi nleży zmontowć jeden lu więcej detektorów tlenku węgl. Choć są to rzdkie przypdki, w ezwietrzne dni osoy pływjące w poliżu lu przeywjące n otwrtym pokłdzie stojącej łodzi z włączonym silnikiem mogą zostć nrżone n kontkt z tlenkiem węgl w nieezpiecznym stężeniu. 1. Przykłdy słej wentylcji, gdy łódź stoi: - Prcujący silnik łodzi przycumownej w zmkniętej przestrzeni - Cumownie w poliżu innej łodzi z prcującym silnikiem 2. Przykłdy słej wentylcji w czsie żeglugi: Pływnie przy zyt dużym kącie przegłęieni dziou łodzi. - Pływnie łodzią z zmkniętymi lukmi przednimi (efekt komi). Wżne informcje dotyczące osługi Wodownie WAŻNE: Przed wodowniem łodzi nleży zinstlowć korek spustowy wody zęzowej. Wymgni dotyczące prmetrów eksplotcji WAŻNE: Uszkodzeni spowodowne nieprwidłowym zstosowniem lu eksplotcją zespołu silnikowego poz podnym zkresem rooczym nie są ojęte ogrniczoną gwrncją n silniki wysokoprężne firmy Mercury Mrine. Silniki Mercury Diesel powinny yć używne do zstosowń zgodnych ze specyfikcjmi opisnymi przez inżynier ds. zstosowń produktu Mercury Diesel. Zespół silnikowy nleży wyposżyć w przełożenie i śruę npędową umożliwijącą osiągnie orotów znmionowych silnik przy cłkowicie otwrtej przepustnicy (or/min). Używnie silników Mercury Diesel w w zstosownich nie spełnijących określonych wymgń prmetrów eksplotcji nie może yć ztwierdzone. Duż moc wyjściow A Duż moc wyjściow służy do prcy w celch rekrecych (nie w celch zrokowych) przez czs do 500 godzin rocznie, gdzie eksplotcj z pełną mocą ogrniczon jest do jednej (1) godziny n kżde osiem (8) godzin prcy. Prc przy zmniejszonej mocy musi zchodzić przy zwykłej prędkości rejsowej lu niższej (or/min). Prędkość rejsow zleżn jest od mksymlnej wrtości znmionowej orotów n minutę silnik (or/min): Stron M pol CZERWIEC 2017

23 Rozdził 2 - N wodzie Schemt osługi Procedur rozruchu Po uruchomieniu W czsie pływni Ztrzymywnie i wyłącznie Otworzyć mskę silnik. Cłkowicie usunąć opry z zęzy. Włączyć kumultor włącznikiem (pozycj ON), jeśli jest w wyposżeniu. Włączyć zsilnie dmuchwy zęzowej przedziłu silnik (jeśli jest w wyposżeniu) i uruchomić ją n pięć minut. Sprwdzić pod kątem wycieków: pliw, oleju, wody, płynu itd. Otworzyć zwór odcinjący pliwo, jeśli jest w wyposżeniu. Otworzyć zwór denny, jeśli jest w wyposżeniu. W rzie potrzey wstępnie npełnić ukłd wtrysku pliw. Przekręcić kluczyk w stcyjce do pozycji START". Zwolnić kluczyk po uruchomieniu silnik. Rozgrzć silnik, pozwljąc n prcę n wysokich orotch iegu jłowego przez kilk minut. Oserwowć wszystkie wskźniki, y monitorowć stn silnik. Jeżeli wrunki nie są normlne, wyłączyć silnik. Sprwdzić, czy w silniku nie występują wycieki pliw, oleju, płynu, wody i nieszczelności n wydechu itp. Sprwdzić dziłnie sterowni zminy iegów i przepustnicy. Sprwdzić dziłnie ukłdu kierowniczego. Eksplotcj przy niskich i ujemnych temperturch Często sprwdzć wskźniki, y monitorowć stn silnik. Nsłuchiwć lrmowego sygnłu dźwiękowego. Ustwić mnetkę pilot w pozycji jłowej. Pozwolić n prcę silnik przez kilk minut n orotch jłowych w celu schłodzeni turosprężrki i silnik. Przekręcić kluczyk w stcyjce do pozycji OFF". Wyłączyć kumultor włącznikiem, jeśli jest w wyposżeniu. Zmknąć zwór odcinjący pliwo, jeśli jest w wyposżeniu. Zmknąć zwór denny, jeśli jest w wyposżeniu. Jeśli łódź jest używn w wodzie słonej, słonwej lu znieczyszczonej, nleży przepłukć ukłd chłodzeni wodą morską. WAŻNE: Jeżeli łódź jest eksplotown podczs tempertur ujemnych, konieczne jest przedsięwzięcie środków ostrożności, y zpoiec uszkodzeniom zespołu silnikowego. Uszkodzeni wskutek mrozu nie są ojęte ogrniczoną gwrncją Mercury Mrine. UWAGA Wod, któr pozostł w sekcji wody morskiej ukłdu chłodzeni, może powodowć korozję, może zmrznąć i spowodowć uszkodzeni. Niezwłocznie po zkończeniu eksplotcji lu przed rozpoczęciem przechowywni (przez dowolny okres) w niskich temperturch nleży opróżnić sekcję wody morskiej ukłdu chłodzeni. Gdy łódź jest n wodzie, zwór denny powinien yć zmknięty ż do ponownego uruchomieni silnik; zezpieczy to przed ponownym wpływniem wody do ukłdu chłodzeni lu łodzi. Jeżeli łódź nie jest wyposżon w zwór denny, nleży pozostwić przewód wlotu wody odłączony i ztkny. UWAGA: Jko środek zpoiegwczy, zmocowć do wyłącznik zpłonu lu koł sterowego plkietkę z przypomnieniem dl opertor, y przed uruchomieniem silnik otworzył zwór denny lu odkorkowł i podłączył przewód wlotowy wody. Ay eksplotowć silnik w temperturze 0 C (32 F) lu niższej, nleży przestrzegć nstępujących zleceń: Kżdego dni po zkończeniu rejsu dokłdnie opróżnić sekcję wody morskiej ukłdu chłodzeni, y uniknąć uszkodzeń w wyniku jej zmrzni. Kżdego dni po zkończeniu rejsu opróżnić filtr odwdnicz, jeśli nleży do wyposżeni. Npełnić ziornik pliw po zkończeniu eksplotcji, y uniknąć skrplni się wody. Używć środk zpoiegjącego zmrzniu w celu ochrony podzespołów przed uszkodzeniem w wyniku zmrzni. Stosowć olej smrujący odpowiedni do niskich tempertur; zpewnić odpowiednią ilość oleju w skrzyni korowej. Upewnić się, że kumultor m wystrczjące prmetry i jest cłkowicie nłdowny. Upewnić się, że pozostłe elementy wyposżeni elektrycznego są w dorym stnie. W temperturze 20 C ( 4 F) i niższych stosowć podgrzewcz płynu chłodzącego, y ułtwić rozruch zimnego silnik. Eksplotując silnik w temperturch rktycznych 29 C ( 20 F) lu poniżej, nleży skonsultowć się z utoryzowną stcją nprwczą Mercury Diesel w celu uzyskni informcji dotyczących specjlnych urządzeń i środków ostrożności podczs użytkowni w niskich temperturch. Ptrz rozdził Przechowywnie", gdzie znjdują się informcje dotyczące przechowywni w niskich temperturch lu przechowywni długoterminowego. Korek spustowy i pomp zęzow Komor silnikow łodzi jest nturlnym miejscem gromdzeni się wody. W związku z tym łodzie zzwyczj wyposż się w korek spustowy lu pompę zęzową. Wżn jest regulrn kontrol tych urządzeń, y mieć pewność, że poziom wody nie dosięg zespołu silnikowego. Elementy silnik, które znjdą się pod wodą, zostną uszkodzone. Uszkodzeni wskutek znurzeni nie są ojęte ogrniczoną gwrncją Mercury Mrine. 90-8M pol CZERWIEC 2017 Stron 15

24 Rozdził 2 - N wodzie Uruchminie, zmieninie iegów i ztrzymywnie Rozruch, zmin iegów i ztrzymywnie! OSTRZEŻENIE Opry mogą ulec zpłonowi i spowodowć wyuch i wynikjące z tego uszkodzenie silnik lu powżne orżeni cił osó. Nie nleży stosowć w ukłdzie dolotowym powietrz do silnik lotnych środków ułtwijących rozruch, jk np. eter, propn lu enzyn.! OSTRZEŻENIE Opry pliw uwięzione w silniku mogą powodowć podrżnieni, utrudnić oddychnie lu ulec zpłonowi i doprowdzić do pożru lu eksplozji. Przed rozpoczęciem serwisowni zespołu npędowego zwsze nleży przewietrzyć przedził silnikowy. Przed uruchomieniem silnik UWAGA Bez dosttecznego chłodzeni wodnego, silnik, pomp wody lu inne podzespoły mogą się przegrzć i ulec uszkodzeniu. Podczs prcy nleży doprowdzić z pośrednictwem wlotów wody odpowiednią ilość wody. WAŻNE: Przed uruchomieniem silnik nleży stosowć się do poniższych instrukcji: Zpewnić zsilnie wodą pompy pooru wody morskiej. Upewnij się, że skrzyni korow silnik npełnion jest do prwidłowego poziomu olejem klsy odpowiedniej do njczęściej występującej tempertury. Ptrz rozdził 3 Dne techniczne". Upewnić się, że połączeni elektryczne są pewne. Sprwdź wszystkie wymgne elementy zgodnie z hrmonogrmem konserwcji i schemtem eksplotcji. Przeprowdź wszystkie inne niezędne kontrole zgodnie z zlecenimi utoryzownego serwisu Mercury Diesel lu zgodnie z wymgnimi w instrukcji osługi i eksplotcji łodzi. Wżne informcje SmrtStrt WAŻNE: Ten model Mercury Diesel wyposżony jest w SmrtStrt. SmrtStrt wykonuje wszystkie odpowiednie dziłni rozruchowe po zrządzeniu strtu. Ay rozpocząć sekwencję SmrtStrt, ustwić kluczyk zpłonu w położeniu START, nstępnie go zwolnić lu przekręcić kluczyk zpłonu do pozycji RUN i ncisnąć i zwolnić przycisk włączni/wyłączni. Zmist przytrzymywć przycisk włączni lu kluczyk w stcyjce ż do uruchomieni silnik, SmrtStrt kontroluje proces rozruchu utomtycznie. Po nciśnięciu przycisku włączni ukłd przesył sygnły modułowi ECM silnik w celu uruchomieni silnik. Rozrusznik otrzymywł ędzie zsilnie ż silnik zostnie uruchomiony, proces rozruchu zostje przerwny po kilku sekundch, lu gdy prędkość silnik osiągnie 400 or./min. Podejmownie pró uruchomieni silnik, gdy silnik jest już uruchomiony spowoduje jego wyłączenie. Uruchminie zimnego silnik! OSTRZEŻENIE Orcjąc się śru npędow, poruszjąc się łódź lu jkiekolwiek twrde urządzenie przymocowne do łodzi może spowodowć powżne orżeni lu śmierć osó znjdujących się w wodzie. Jeśli ktokolwiek znjduje się w wodzie lisko łodzi, zwsze nleży niezwłocznie wyłączyć silnik. UWAGA: Przed uruchomieniem silnik sprwdź poziom wszystkich płynów. Ptrz rozdził 4 Hrmonogrm konserwcji". 1. Włączyć zsilnie dmuchwy zęzowej przedziłu silnik (jeśli jest w wyposżeniu) i uruchomić ją n pięć minut. Możn też otworzyć luki silnik w celu przewietrzeni zęzy przed przystąpieniem do rozruchu silnik. 2. Ustwić dźwignię sterowni w pozycji neutrlnej. UWAGA: Jeżeli silnik nie ył uruchminy przez pewien czs i nie chce zstrtowć po wykonniu stndrdowej procedury uruchmini, możn posłużyć się pompką zstrzykową zloklizowną w górnej części filtr pliw. Pociągnąć głkę pompki w górę i w dół cztery lu pięć rzy, nstępnie spróowć uruchomić silnik. 3. Przekręcić kluczyk zpłonu do pozycji RUN" (Wł.). 4. Ustwić wyłącznik zpłonu w położeniu START", nstępnie go zwolnić lu ncisnąć przycisk włączni/wyłączni, nstępnie go zwolnić. Jeśli silnik jest zimny, nleży go uruchomić i pozostwić n iegu jłowym przez 6 10 minut lu ż silnik osiągnie normlną temperturę rooczą. WAŻNE: Ciśnienie oleju silnikowego powinno przekrczć 69 kp (10 psi) w ciągu kilku sekund od uruchomieni silnik. Jeśli ciśnienie oleju nie osiągnie tego poziomu, nleży wyłączyć silnik. Nleży zidentyfikowć i usunąć prolem. Jeśli usunięcie prolemu jest niemożliwe, skontktowć się z loklną utoryzowną stcją nprwczą Mercury Diesel. 5. Upewnić się, że wszystkie przyrządy dziłją poprwnie, wrtości odczytów są normlne. Stron M pol CZERWIEC 2017

25 Rozdził 2 - N wodzie Rozgrzewnie silnik UWAGA Zużywnie silnik wywołne zwiększonym trciem i ogrniczonym przepływem oleju jest njwiększe podczs uruchmini zimnego silnik. Możn zmniejszyć zużycie silnik czekjąc z gwłtownym przyspieszeniem lu pełnym otwrciem przepustnicy do momentu uzyskni tempertury płynu chłodzącego silnik o wrtości w zkresie rooczym. 1. Po uruchomieniu silnik sprwdzić, czy wszystkie przyrządy dziłją prwidłowo. 2. Pozostwić silnik prcujący w zkresie od 1000 do 1200 or./min. do chwili osiągnięci normlnej tempertury eksplotcji silnik. Rozgrznie silnik przed przyłożeniem pełnego ociążeni jest rdzo wżne. Rozgrzewnie dje czs wymgny n rozprowdzenie wrstwy smrującej oleju n elementch ruchomych. UWAGA: Czs rozgrzewni silnik przy niskiej temperturze otoczeni możn skrócić, pływjąc łodzią n niskich orotch silnik. Po osiągnięciu tempertury eksplotcji możn rozpocząć normlną eksplotcję łodzi. 3. Po osiągnięciu przez silnik tempertury eksplotcyjnej:. wrtość ciśnieni oleju powinn znjdowć się w wyznczonym zkresie. Ptrz rozdził 3 Dne techniczne silnik". Jeżeli ciśnienie oleju znjduje się poz wyznczonym zkresem, nleży ztrzymć silnik.. Sprwdź ukłd pliwowy pod kątem ewentulnych wycieków z pompy wtryskowej, rur pliwowych, filtr pliw lu przewodów pliwowych. c. Sprwdź silnik i przekłdnię, filtr oleju, przewody olejowe, przyłącz do przewodów olejowych i miskę olejową pod kątem wycieków. d. Sprwdź, czy występują wycieki n wężch trnsportujących chłodziwo, połączenich n wymienniku ciepł, chłodnicy końcowej, pompie wody i złączkch odpływowych. 4. Zloklizowć i wyeliminowć przyczynę ewentulnych prolemów, jeśli nie możn smodzielnie określić przyczyny, skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. Uruchminie rozgrznego silnik 1. Włączyć zsilnie dmuchwy zęzowej przedziłu silnik (jeśli nleży do wyposżeni) i uruchomić ją n 5 minut, lu otworzyć luki silnik w celu przewietrzeni zęzy przed przystąpieniem do rozruchu silnik. 2. Ustwić dźwignię zdlnego sterowni w pozycji neutrlnej. 3. Przekręcić kluczyk w stcyjce do położeni START", ustwić kluczyk, nstępnie go zwolnić po uruchomieniu silnik. 4. Upewnić się, że wszystkie przyrządy dziłją poprwnie, wrtości odczytów są normlne. Zmin iegów UWAGA Złączenie iegu przy orotch silnik wyższych niż oroty iegu jłowego doprowdzi do uszkodzeni skrzyni iegów. Bieg zwsze nleży włączć, kiedy silnik prcuje n iegu jłowym. UWAGA Nie orócenie włu śruy npędowej podczs zminy iegów lu siłowego uruchmini mechnizmu zminy iegów kiedy silnik nie prcuje może spowodowć uszkodzenie produktu. W przypdku konieczności zminy iegów przy wyłączonym silniku, nleży ręcznie orócić wł śruy npędowej w odpowiednim kierunku. Ay zmienić ieg, nleży sprwdzić, czy mnetk przepustnicy n pilocie znjduje się w pozycji neutrlnej. Przesunąć mnetkę do przodu, y zmienić ieg n ieg do przodu lu do tyłu, y zmienić ieg n wsteczny. Po zminie iegu zwiększyć stopień otwrci przepustnicy stosownie do potrze. Wyłącznie silnik (ztrzymywnie) 1. Ustwić dźwignię zdlnego sterowni w pozycji neutrlnej. UWAGA Wyłączenie silnik ntychmist po prcy pod dużym ociążeniem może spowodowć trwłe uszkodzenie łożysk turosprężrki. Nleży przez kilk minut utrzymywć silnik n iegu jłowym, nstępnie wyłączyć. 2. Prc silnik przez kilk minut n orotch jłowych pozwl n schłodzenie turosprężrki i silnik. 3. Silnik możn ztrzymywć n jeden z nstępujących czterech sposoów:. Przekręcić kluczyk zpłonu do położeni ACCESSORY" lu OFF". Spowoduje to ztrzymnie silnik i dezktywcję ukłdu sterowni.. Ncisnąć przycisk włączni/wyłączni, jeśli nleży do wyposżeni. Spowoduje to ztrzymnie silnik, ukłd sterowni pozostnie ktywny. c. Przekręcić n chwilę kluczyk w stcyjce do położeni START", nstępnie niezwłocznie zwolnić. Ukłd sterowni wykryje uruchomienie silnik i ztrzym go. Ukłd sterowni pozostnie ktywny. Ponowne przekręcenie kluczyk w stcyjce do położeni START" spowoduje przesłnie żądni rozruchu do ukłdu sterowni, który spowoduje uruchomienie silnik, jeśli dotyczy. 90-8M pol CZERWIEC 2017 Stron 17

26 Rozdził 2 - N wodzie d. Aktywowć wyłącznik ściągcz linowego, jeśli nleży do wyposżeni. Spowoduje to ztrzymnie silnik, le ukłd sterowni pozostnie ktywny. Ukłd sterowni nie pozwoli n uruchomienie silnik, jeśli wyłącznik ściągcz linowego jest ktywny. Ochron ludzi znjdujących się w wodzie W płynącej łodzi Osoy znjdujące się w wodzie nie mogą podejmowć szykich dziłń w celu uniknięci łodzi ndpływjącej w ich kierunku Pływjąc w miejscch, w których w wodzie mogą znjdowć się ludzie, nleży zliżć się powoli i zchowywć njwyższą ostrożność. Zwsze, gdy łódź się porusz i dźwigni zminy iegów ustwion jest w położeniu neutrlnym, wod oddziłuje n śruę npędową, powodując jej orcnie. W tkiej sytucji oroty śruy npędowej mogą spowodowć powżne orżeni. W nieruchomej łodzi! OSTRZEŻENIE Orcjąc się śru npędow, poruszjąc się łódź lu jkiekolwiek twrde urządzenie przymocowne do łodzi może spowodowć powżne orżeni lu śmierć osó znjdujących się w wodzie. Jeśli ktokolwiek znjduje się w wodzie lisko łodzi, zwsze nleży niezwłocznie wyłączyć silnik. Przed wejściem osó do wody w poliżu łodzi, nleży zmienić ieg n jłowy i wyłączyć silnik. Wysok prędkość i wykorzystnie pełnych osiągów Jeżeli łódź m yć używn do pływni z dużymi prędkościmi przy wykorzystniu pełnych osiągów, nigdy nie nleży rozwijć pełnej prędkości przed odyciem rejsu demonstrcyjno-instruktżowego ze sprzedwcą lu osoą mjącą doświdczenie w prowdzeniu tej łodzi. Dodtkowe informcje zwier roszur Osług łodzi o wysokich prmetrch prcy dostrczn przez utoryzowną stcją nprwczą Mercury Diesel. Bezpieczeństwo psżerów łodzie pontonowe i łodzie pokłdowe Zwsze, gdy łódź jest w ruchu, nleży oserwowć, gdzie znjdują się psżerowie. Nie wolno pozwlć n to, y psżerowie stli lu używli siedzeń innych niż przeznczone do płynięci przy prędkości większej niż n iegu jłowym. Ngłe zmniejszenie prędkości łodzi, np. w wyniku wpdnięci w dużą flę lu kilwter, ngł redukcj przepustnicy lu gwłtown zmin kierunku płynięci, może spowodowć wyrzucenie psżerów przez przód łodzi. W wyniku wypdnięci przodem łodzi między dwom pontonmi dojdzie do wciągnięci pod łódź. Łodzie z otwrtym przodem pokłdu Nie wolno przeywć n pokłdzie przed poręczą ndurci, gdy łódź jest w ruchu. Wszyscy psżerowie powinni się znjdowć z przednią poręczą ndurci lu osłoną. Osoy n pokłdzie przednim mogą yć łtwo wyrzucone z urtę; zwisjące nogi osó siedzących n przedzie łodzi mogą yć wciągnięte do wody przez flę. mc ! OSTRZEŻENIE Siedzenie lu stnie w miejscu nie przeznczonym dl psżerów przy prędkościch większych niż prędkość minimln może prowdzić do powżnych orżeń lu śmierci. Nie nleży zliżć się do przedniej krwędzi pokłdu lu podniesionych pltform i pozostć n siedzeniu, gdy łódź jest w ruchu. Stron M pol CZERWIEC 2017

27 Łodzie z siedziskmi do łowieni umieszczonymi n podwyższeniu n przedzie łodzi Rozdził 2 - N wodzie Nie nleży korzystć z podwyższonych siedzisk do łowieni, gdy łódź porusz się z prędkością większą niż n iegu jłowym lu prędkości typowej dl połowów. Przy większych prędkościch nleży siedzieć tylko n siedzenich przeznczonych do podróżowni. Kżde ngłe i nieoczekiwne zredukownie prędkości łodzi może spowodowć wypdnięcie psżer siedzącego n podwyższeniu. mc Skoki przez fle i kilwter! OSTRZEŻENIE Skknie przez fle lu kilwter może spowodowć powżne orżeni lu śmierć n skutek wyrzuceni z łodzi. Jeśli jest to możliwe, nleży unikć skoków przez fle i kilwter. mc Żeglug łodzimi rekrecyjnymi przez fle i kilwter jest nturlną częścią eksplotcji łodzi. Jednk, gdy dzieje się to przy dużej prędkości tk, że kdłu łodzi częściowo lu cłkowicie wynurz się z wody, pojwi się pewne nieezpieczeństwo, zwłszcz w momencie ponownego znurzeni łodzi w wodzie. Głównym nieezpieczeństwem jest zmin kierunku w trkcie skoku. W tkiej sytucji lądownie może spowodowć gwłtowny skręt w nowym kierunku. Tk gwłtown zmin kierunku może spowodowć wypdnięcie psżerów z siedzeń lu z łodzi. Istnieje jeszcze inne, rzdziej spotykne zgrożenie wynikjące ze skoku łodzi przez flę lu kilwter. Jeśli dzió łodzi oniży się wystrczjąco w czsie lotu, przy kontkcie z wodą może on przeić powierzchnię wody i znurzyć się n chwilę. Spowoduje to nieml ntychmistowe ztrzymnie łodzi, w rezultcie wyrzucenie psżerów do przodu. Łódź może też gwłtownie zmienić kierunek. Zgrożenie zderzeń z oiektmi pod wodą Nleży zmniejszyć prędkość i płynąć ostrożnie w czsie pływni łodzią n wodch płytkich lu w miejscch, gdzie w wodzie mogą znjdowć się podwodne przeszkody, w które mogłyy uderzyć znjdujące się pod wodą elementy npędu, ster lu dno łodzi. Kontrolownie prędkości łodzi jest njlepszym sposoem n zminimlizownie orżeń u ludzi lu uszkodzeń łodzi n skutek uderzeni w oiekty unoszące się n wodzie lu w przeszkody znjdujące się pod wodą. W trudnych wrunkch nleży utrzymywć minimlną prędkość ślizgową 24 do 40 km/h (15 do 25 mil/h). Uderzenie oiektu podwodnego lu unoszącego się n powierzchni wody może spowodowć niemożliwe do przewidzeni sytucje nieezpieczne. Niektóre z tych sytucji mogą mieć nstępujące skutki: Łódź może gwłtownie skręcić. Tk gwłtown zmin kierunku może doprowdzić do wypdnięci psżerów z siedzeń lu z łodzi. Gwłtowne zmniejszenie prędkości. Spowoduje ono wyrzucenie psżerów do przodu lu nwet z urtę. 90-8M pol CZERWIEC 2017 Stron 19

28 Rozdził 2 - N wodzie Uszkodzenie silnik i/lu łodzi n skutek uderzeni w podzespoły npędu znjdujące się pod wodą, ster lu łódź. Nleży pmiętć, że jednym z njlepszych sposoów zminimlizowni orżeń u ludzi lu uszkodzeń łodzi w tkich sytucjch jest kontrolownie prędkości łodzi. W rejonch, w których występują przeszkody podwodne, nleży utrzymywć minimlną prędkość ślizgową. Gdy łódź uderzy w oiekt podwodny, nleży jk njszyciej wyłączyć silnik i sprwdzić, czy nie zostły uszkodzone lu nie oluzowły się elementy ukłdu npędowego. Jeżeli doszło do uszkodzeni lu istnieje podejrzenie uszkodzeni zespołu npędowego, nleży go dostrczyć do utoryzownego deler celem dokonni dokłdnego przeglądu i niezędnych nprw. Nleży również dokonć przeglądu łodzi i sprwdzić, czy nie m pęknięć kdłu lu pwęży, i czy nigdzie nie przeciek wod. Użytkownie łodzi z uszkodzonymi, znjdującymi się pod wodą elementmi npędu, sterem lu dnem łodzi może spowodowć dodtkowe uszkodzeni innych części zespołu npędowego lu wpływć n sterownie łodzią. Jeżeli konieczne jest kontynuownie pływni, nleży zncznie zmniejszyć prędkość.! OSTRZEŻENIE Ngł wri podzespołów może doprowdzić do utrty kontroli nd łodzią i grozi klectwem lu śmiercią. Nie eksplotowć łodzi z uszkodzenimi powstłymi w wyniku uszkodzeni. W rzie konieczności dokonć przeglądu i nprwy zespołu npędowego. Wrunki mjące wpływ n osługę Rozłożenie ciężru (psżerowie i łdunek) wewnątrz łodzi Przesunięcie ciężru do tyłu (rufy): Ogólnie zwiększ prędkość i oroty silnik Powoduje podskkiwnie dziou n wzurzonej wodzie Zwiększ nieezpieczeństwo rozpryskiwni się fli n łodzi po zhmowniu W sytucjch ekstremlnych może spowodowć glopownie" łodzi Przesunięcie ciężru do przodu (n dzió): Ułtwi ślizgnie się łodzi Poprwi komfort pływni po wzurzonej wodzie W sytucjch ekstremlnych może spowodowć zwrcnie łodzi (sterownie dzioowe) Dno łodzi W celu zchowni mksymlnej prędkości łodzi jej dno powinno yć: Czyste, wolne od skorupików i nrośli. Nieodksztłcone; prktycznie płskie w miejscu zetknięci z wodą. Proste i głdkie zrówno w kierunku dziou jk i rufy. Podczs poytu łodzi w porcie może nstąpić gromdzenie się n niej wodorostów. Poniewż mogą one zlokowć wloty wody i wywołć przegrznie silnik, muszą zostć usunięte przed dlszą eksplotcją. Wysokość nd poziomem morz i klimt UWAGA: Silniki wyposżone w elektroniczny moduł sterujący (ECM) zmniejszją wpływ zmin wysokości n.p.m. i klimtu poprzez utomtyczne dostosownie dopływu pliw do wrunków tmosferycznych i wysokości n.p.m. Silniki sterowne z pomocą modułu ECM kompensują jednk zwiększonego ociążeni orz zmin stnu kdłu. Wysokość n.p.m. i klimt wpływją n osiągi zespołu npędowego. Zmniejszenie osiągów może yć wywołne przez: Zwiększenie wysokości nd poziomem morz Wzrost tempertur Oniżenie ciśnieni tmosferycznego Zwiększenie wilgotności Ay mimo dziłni zmiennych wrunków pogodowych i wysokiego położeni nd poziomem morz utrzymć optymlne osiągi silnik, nleży użyć śruy npędowej, któr umożliwi prcę silnik n orotch znmionowych przy cłkowicie otwrtej przepustnicy (WOT) ez mksymlnego ociążeni łodzi w normlnych wrunkch. W większości przypdków znmionowe oroty przy cłkowicie otwrtej przepustnicy możn uzyskć poprzez zstosownie śruy npędowej o mniejszym skoku. Wyór śruy npędowej UWAGA Użytkownie silnik z niewłściwą śruą npędową może spowodowć ogrniczenie mocy, wzrost zużyci pliw, przegrznie silnik lu wewnętrzne uszkodzeni loku silnik z głowicą. Nleży wyrć śruę npędową umożliwijącą silnikowi prcę przy zgodnych ze specyfikcją or./min przy pełnym otwrciu przepustnicy. Stron M pol CZERWIEC 2017

29 Producent łodzi orz dystryutor są odpowiedzilni z wyposżenie zespołu npędowego w odpowiednie śruy. WAŻNE: Silniki omówione w tym podręczniku są wyposżone w moduł ECM ogrniczjący oroty silnik. Nleży upewnić się czy używn śru nie spowoduje dziłni poz możliwościmi ogrnicznik, poniewż tk prc ędzie przyczyną zncznego zmniejszeni osiągów. UWAGA: Do sprwdzni wrtości orotów nleży używć dokłdnego orotomierz. Trze wyrć śruę, któr pozwoli n dziłnie silnik z orotmi nominlnymi przy normlnym ociążeniu. Jeżeli przy prcy z cłkowicie otwrtą przepustnicą oroty silnik są poniżej zlecnego zkresu, nleży zmienić śruę, y zpoiec zmniejszeniu się osiągów i możliwemu uszkodzeniu silnik. Z drugiej strony eksplotcj silnik przy orotch powyżej wrtości znmionowej spowoduje jego ndmierne zużycie lu uszkodzenie. Po początkowym wyrniu śruy może wystąpić konieczność zminy śruy n śruę o mniejszym skoku. Związne jest to z nstępującymi, często występującymi sytucjmi: Wyższ tempertur otoczeni i większ wilgotność powodują zmniejszenie liczy orotów n minutę (nie tk istotną w tych modelch). Prc n większych wysokościch nd poziomem morz powoduje zmniejszenie liczy orotów n minutę (w tych modelch o nieznczną wrtość). Eksplotcj z uszkodzoną śruą lu znieczyszczonym dnem powoduje oniżenie orotów. Zwiększenie ociążeni (dodtkowi psżerowie, holownie nrcirz). Dl uzyskni lepszego przyspieszeni, tkiego jkie jest potrzene w przypdku ciągnięci nrcirzy wodnych, nleży zstosowć śruę o kolejnym mniejszym skoku. Stosując śruę o mniejszym skoku nie nleży dopuszczć do prcy przy pełnym otwrciu przepustnicy, z wyjątkiem sytucji gdy ciągnie się nrcirzy wodnych. Pierwsze kroki Procedur wstępnego docierni silnik W celu prwidłowego dotrci silnik wżne jest, y przestrzegć tej procedury. WAŻNE: Firm Mercury Mrine zlec uniknie gwłtownego przyspieszni przed zkończeniem niniejszej procedury. WAŻNE: Nigdy nie włączć silnik rozrusznik jednorzowo n czs dłuższy niż 15 sekund; pozwoli to uniknąć przegrzni rozrusznik. Jeśli silnik nie uruchmi się, nleży odczekć jedną minutę, ż rozrusznik ostygnie; nstępnie powtórzyć procedurę rozruchu. 1. Nleży zpoznć się z odpowiednią informcją w instrukcji Rozruch, zmin iegów i ztrzymywnie i uruchminie silnik. 2. Uruchomić silnik i pozostwić n wysokich orotch iegu jłowego do czsu osiągnięci tempertury rooczej. 3. Pozostwić silnik prcujący n iegu przez trzy minuty przy kżdej z nstępujących wrtości orotów: 1200 or./min., 2400 or./min. i 3000 or./min. 4. Pozostwić silnik prcujący n iegu przez trzy minuty przy kżdej z nstępujących wrtości orotów: 1500 or./min., 2800 or./min. i 3400 or./min. 5. Pozostwić silnik prcujący n iegu przez trzy minuty przy kżdej z nstępujących wrtości orotów: 1800 or./min., 3000 or./min. i mksymlne nominlne oroty przy cłkowitym otwrciu przepustnicy. Dociernie silnik 20-godzinny okres docierni WAŻNE: Pierwsze 20 godzin dziłni uznwne jest z okres docierni silnik. Prwidłowe dotrcie m zsdnicze znczenie dl uzyskni minimlnego zużyci oleju i mksymlnych osiągów silnik. W czsie docierni nleży przestrzegć nstępujących zsd: W okresie pierwszych 10 godzin nie eksplotowć silnik zyt długo przy orotch poniżej 1500 or./min. Trze włączć ieg tk szyko, jk to możliwe po uruchomieniu i przestwić przepustnicę n oroty powyżej 1500 or./min, jeżeli wrunki pozwlją n ezpieczną prcę. Nie pozwlć n zyt długą prcę przy jednej, stłej wrtości orotów. W okresie pierwszych 10 godzin nie otwierć przepustnicy w stopniu większym niż 3/4. Podczs nstępnych 10 godzin dopuszczln jest spordyczn prc przy cłkowicie otwrtej przepustnicy (mksymlnie przez pięć minut jednorzowo). Unikć przyspieszni do pełnego otwrci przepustnicy n iegu jłowym. Nie eksplotowć silnik przy pełnym otwrciu przepustnicy, dopóki silnik nie osiągnie normlnej tempertury rooczej. Często sprwdzć poziom oleju w silniku. W rzie potrzey nleży uzupełnić olej. Wysokie zużycie oleju jest zjwiskiem normlnym w okresie docierni. Po 20-godzinnym okresie docierni Rozdził 2 - N wodzie Ay przedłużyć żywotność zespołu npędowego firm Mercury Mrine zlec przestrzegnie poniższych zleceń: Wymienić olej i filtr oleju silnikowego orz płyn przekłdniowy z częstotliwością podną w punkcie Hrmonogrm konserwcji. Zo. Dne techniczne orz Mintennce (Konserwcj). 90-8M pol CZERWIEC 2017 Stron 21

30 Rozdził 2 - N wodzie Używć śruy npędowej, umożliwijącej prcę silnik n orotch znmionowych przy pełnym otwrciu przepustnicy i pełnym ociążeniu. Zo. Dne techniczne orz Mintennce (Konserwcj). Zlecn jest eksplotcj przy stopniu otwrci przepustnicy 3/4 lu niższym. Nleży powstrzymywć się od długotrwłej prcy silnik przy cłkowicie otwrtej przepustnicy. Przegląd n zkończenie pierwszego sezonu Po zkończeniu pierwszego sezonu prcy nleży skontktowć się z utoryzowną stcją nprwczą w celu ustleni lu wykonni plnowych pozycji przeglądu technicznego. Jeżeli produkt jest eksplotowny stle przez cły rok, nleży skontktowć się ze swoim delerem po upływie pierwszych 100 godzin prcy lu rz do roku, zleżnie od tego, co nstąpi wcześniej. Stron M pol CZERWIEC 2017

31 Rozdził 3 - Dne techniczne Rozdził 3 - Dne techniczne Spis treści Wymgni dotyczące pliw Metle nieżelzne i ukłd pliwowy Olej npędowy niskie tempertury Środek zpoiegjący zmrzniu/chłodziwo Olej silnikowy Dne techniczne silnik Dne techniczne płynów eksplotcyjnych Chrkterystyk płynów Silnik Przekłdni Ztwierdzone fry M pol CZERWIEC 2017 Stron 23

32 Rozdził 3 - Dne techniczne Wymgni dotyczące pliw! OSTRZEŻENIE Nieprzestrzegnie zsd może skutkowć orżenimi n skutek pożru lu eksplozji. Elementy ukłdu elektrycznego tego silnik nie są zezpieczone przed zewnętrznym zpłonem (EIP). Nie przechowywć ni nie używć enzyny n łodzich wyposżonych w te silniki, o ile nie zostną podjęte środki uniemożliwijące przedostnie się pr enzyny do przedziłu silnik (POR.: 33 CFR).! OSTRZEŻENIE Wyciek pliw stwrz zgrożenie pożrem lu wyuchem, co może yć przyczyną powżnych orżeń lu śmierci. Systemtycznie nleży sprwdzć, czy podzespoły ukłdu pliwowego są szczelne, czy nie są zmiękczone, stwrdniłe, spęczniłe lu nie wykzują śldów korozji, szczególnie po okresie przechowywni. Kżdy ojw wycieku lu uszkodzeni wymg wyminy części przed dlszą eksplotcją silnik.! OSTRZEŻENIE Ten silnik wymg stosowni oleju npędowego. Miesznie enzyny, gzoholu lu lkoholu z olejem npędowym może spowodowć powżne orżeni lu śmierć n skutek pożru lu eksplozji. Nigdy nie mieszć enzyny, gzoholu lu lkoholu z olejem npędowym. WAŻNE: Używnie nieodpowiedniego oleju npędowego lu oleju znieczyszczonego wodą może spowodowć powżne uszkodzenie silnik. Uszkodzenie silnik w wyniku użyci niewłściwego pliw orz inne szkody tym spowodowne nie są ojęte gwrncją. W silnikch wysokoprężnych Mercury nleży stosowć pliwo klsy 2-D ULSD (olej npędowy o ultr-niskiej zwrtości sirki) spełnijące wymogi normy ASTM D975 (lu normy DIN EN 590) o minimlnej liczie cetnowej 40. BIODIESEL: Stosown miesznk oleju npędowego nie może zwierć więcej niż 7% iodiesl. Stosownie LSD lu miesznek pliw ULSD zwierjących powyżej 7% iodiesl może powodowć uszkodzenie ukłdu pliwowego, ztyknie się dyszy wtryskiwczy, prolemy z rozruchem, konieczność częstszej wyminy oleju lu ndmierne dymienie z ukłdu wydechowego. Licz cetnow jest mirą zpłonności oleju npędowego. Zwiększenie liczy cetnowej nie poprwi ogólnej chrkterystyki silnik, jednk jej zwiększenie może yć konieczne w przypdku prcy w niskich temperturch lu n dużych wysokościch. Oniżenie liczy cetnowej może powodowć trudności z uruchomieniem i wolniejsze rozgrznie silnik orz zwiększenie hłsu i emisji splin. UWAGA: Jeżeli po npełnieniu ziornik pliw silnik ngle zcznie głośno dziłć, prwdopodonie wlne zostło złej jkości pliwo o niskiej liczie cetnowej. W przypdku silników często włącznych i wyłącznych, olej npędowy o dużej zwrtości sirki spowoduje znczący wzrost: korozji części metlowych; zużyci części elstomerowych i plstikowych; ndmiernego zużyci wewnętrznych części silnik, zwłszcz łożysk, orz korozji i ndmiernego zużyci innych części silnik. Prolemy z uruchminiem i eksplotcją silnik Metle nieżelzne i ukłd pliwowy Metle nieżelzne nie mogą yć używne w komponentch ukłdu pliwowego. Używnie tkich elementów, jk przewody miedzine, złączki mosiężne lu glwnizowne ziorniki mogą spowodowć utrtę mocy lu uszkodzenie dyszy wtryskowych. Olej npędowy niskie tempertury Olej npędowy niemodyfikowny w niskich temperturch gęstnieje i przyjmuje postć żelu, chy że zostnie wzogcony. Prktycznie wszystkie sprzedwne oleje npędowe są przystosowne do loklnych wrunków klimtycznych, y możliwe yło ich użycie w dnym regionie przez cły rok. Jeżeli konieczne jest dodtkowe uszlchetnienie oleju npędowego, oowiązkiem włściciel/osoy osługującej jest zstosownie dodtku zpoiegjącego żelowniu spełnijącego normy przemysłowe, zgodnie z poniższymi zlecenimi. Środek zpoiegjący zmrzniu/chłodziwo UWAGA Unikć uszkodzeń ukłdu chłodzeni i silnik spowodownych środkiem przeciwko zmrzniu zwierjącym glikol propylenowy. Npełnić zmknięty ukłd chłodzeni roztworem orgnicznego kwsu glikolu etylenowego odpowiednim dl njniższej tempertury, n jką nrżony ędzie silnik. Stron M pol CZERWIEC 2017

33 Rozdził 3 - Dne techniczne Silniki Diesl to silniki wysokoprężne, prcujące w temperturch wyższych niż typowe silniki splinowe. Z tego względu zmknięty ukłd chłodzeni i silnik, łącznie z powiąznymi knłmi chłodzącymi, muszą pozostwć tk czyste, jk to możliwe, y zpewnić odpowiednie chłodzenie silnik. W celu zpewnieni włściwego chłodzeni zlecmy npełninie zmkniętej części ukłdu chłodzeni miesznką kwsu orgnicznego glikolu etylenowego, który nie zwier krzeminu, z wodą deminerlizowną. Zwykł wod z krnu lu wod zmiękczon zwier niepożądne minerły, które mogą powodowć powstwnie dużych ilości osdów w ukłdzie, co ogrnicz wydjność ukłdu chłodzeni. Do zmkniętego ukłdu chłodzeni możn wlewć jedynie wstępnie zmieszne chłodziwo. Dodtki i inhiitory dodne do dopuszczlnych roztworów płynu chłodzącego tworzą n wewnętrznych knłch wrstewkę ochronną zpoiegjącą erozji wewnętrznych części ukłdu chłodzeni. Nie opróżnić zmkniętego oiegu chłodzeni n czs przechowywni. Zmknięty ukłd chłodzeni powinien yć npełniony przez cły rok odpowiednim roztworem środk zpoiegjącego zmrzniu i chłodziw, y zpoiec powstwniu korozji n powierzchnich wewnętrznych. Jeżeli silnik zostnie wystwiony n dziłnie tempertur ujemnych, nleży upewnić się, że w celu zezpieczeni ukłdu chłodzeni przed njniższymi występującymi temperturmi zmknięt część ukłdu chłodzeni jest wypełnion odpowiednim roztworem płynu zpoiegjącego zmrzniu/chłodzącego. UWAGA: Zlec się stosownie roztworu 50/50 płynu chłodzącego (niskokrzepnącego) i deminerlizownej, oczyszczonej wody. Roztwór 50/50 zpewni ochronę przed zmrzniem do tempertury -35 C (-31 F). Zmniejszenie stężeni roztworu do 40/60 zpewni ochronę przed zmrzniem do tempertury -25 C (-13 F). Nwet w njcieplejszych klimtch nie nleży zmniejszć stężeni poniżej 40/60. Zwiększenie stężeni roztworu do 60/40 zpewni ochronę przed zmrzniem do tempertury -50 C (-58 F). WAŻNE: Środek przeciwzmrożeniowy/chłodziwo wykorzystywne w tych silnikch morskich nie może zwierć glikolu etylenowego z krzeminem. Stosownie innych płynów chłodzących do silników, które nie są ztwierdzone przez producent, może spowodowć znieczyszczenie wymienników ciepł i przegrznie silnik. Nie nleży mieszć różnych płynów chłodzących, jeżeli nie widomo, czy są one mieszlne. Ptrz instrukcje producent płynu chłodzącego. Dopuszczlne typy środków przeciwzmrzjących/chłodziw podno w poniższej teli. Poszczególne odstępy n wyminę płynów podno w rozdzile 4 Konserwcj". Nr ref. tuki Opis Miejsce stosowni Nr części 122 Olej silnikowy Chłodziwo o przedłużonej trwłości/płyn przeciwzmrożeniowy UWAGA Zmknięty ukłd chłodzeni K1 Usuwnie oleju, chłodziw i innych płynów silnik/npędu do środowisk podleg ogrniczeniom prwnym. Nleży zchowć ostrożność, y w czsie eksplotcji lu serwisowni łodzi nie rozlewć oleju, chłodziw ni innych płynów do środowisk. Nleży zpoznć się z loklnymi ogrniczenimi prwnymi dotyczącymi usuwni lu recyklingu odpdów i przechowywć orz usuwć płyny zgodnie z wymogmi. W celu zoptymlizowni osiągów silnik w zstosownich morskich firm Mercury zlec stosownie syntetycznego oleju silnikowego TDI Quicksilver 5W30. Olej ten spełni wymogi międzynrodowych norm ACEA C3. Olej silnikowy 2,0 l Pojemność systemu Rodzj oleju Numer części Olej silnikowy (z filtrem) 5,2 L (5,5 kw. m.) Syntetyczny olej silnikowy TDI 5W M Dne techniczne silnik Typ silnik Rodzj doprowdzni powietrz Pojemność skokow Opis Dne techniczne Rzędowy 4 cylindrowy wysokoprężny 16 zworowy z turosprężrką i chłodnicą końcową 2,0 l (122 cid) Moc w KM Kilowt Kolejność zpłonu Średnic cylindr Skok Nominlne oroty silnik Oroty iegu jłowego (w normlnej temperturze rooczej silnik) Ciśnienie oleju przy orotch n iegu jłowym Ciśnienie oleju przy 4000 or./min. Termostty (wod) Termostty (olej) Tempertur chłodziw 83 mm (3,27 cl) 92 mm (3,62 cl) 4000 or./min 700 or./min 2,4 r [240 kp] (35 psi) 6,6 r [660 kp] (95 psi) 83 C (181 F) 95 C (203 F) C ( F) 90-8M pol CZERWIEC 2017 Stron 25

34 Rozdził 3 - Dne techniczne Opis Instlcj elektryczn Prmetry lterntor Zlecne prmetry znmionowe kumultor* Dne techniczne 12 V, minus (-) n msie 14 V, 110 A 750 CCA, 950 MCA lu 180 Ah *Producenci kumultorów mogą używć różnych stndrdów znmionowych i testowych. MCA, CCA, Ah i pojemność rezerwow (RC) to oznczeni uznwne przez Mercury Mrine. Producenci stosujący stndrdy inne niż powyższe, np. odpowiednik MCA, nie spełniją wymogów Mercury Mrine dotyczących kumultorów. Dne techniczne płynów eksplotcyjnych Chrkterystyk płynów Silnik WAŻNE: Wszystkie ilości płynów podno w przyliżeniu. WAŻNE: Wskźniki poziomów płynów są tk sklirowne, y dostrczć dokłdnych odczytów przy silniku wypoziomownym i zmontownym zgodnie z instrukcjmi producent. Modyfikcje mogą mieć wpływ n odczyty poziomu płynów. Zwsze nleży używć prwidłowego wskźnik poziomu płynu, y określić dokłdną wymgną ilość oleju lu płynu. Silniki z chłodnicą olejową z ukłdem chłodzeni w oiegu zmkniętym 2,0 l Pojemność systemu Rodzj oleju Numer części Olej silnikowy (z filtrem) 5,2 L (5,5 kw. m.) Syntetyczny olej silnikowy TDI 5W30 8M Zmknięty ukłd chłodzeni 7,7 l (8,1 kwrty m.) Chłodziwo/środek przeciwzmrzjący o długim okresie eksplotcji K1 Przekłdni UWAGA: Podne ojętości dotyczą jedynie przekłdni i nie oejmują chłodnicy oleju ni przewodu chłodnicy oleju. Technodrive TM 345 Modele Pojemność Rodzj płynu Numer części Technodrive TM 485-A Ztwierdzone fry Opis Mercury Diesel White 1,6 l (1,7 kwrty m.) 2,6 l (2,75 kwrty m.) Olej silnikowy, kls CD SAE 20 lu CD SAE 30 Olej silnikowy SAE 20W40 lu SAE 15W40 Dostępne w punktch loklnych Dostępne w punktch loklnych Numer części 8M Jsno szr fr gruntow Mercury Fr czrn Mercury Phntom Q1 Stron M pol CZERWIEC 2017

35 Spis treści Rozdził 4 - Konserwcj Rozdził 4 - Konserwcj Oowiązki włściciel i użytkownik Odpowiedzilność deler Zleceni dotyczące czyszczeni i pielęgncji Czyszczenie wskźników Czyszczenie Kontrolek Zdlnego Sterowni Konserwcj Sugestie dotyczące konserwcji smodzielnej Przegląd ogólny Pokryw silnik Demontż Czyszczenie Kontrol Montż Hrmonogrm konserwcji Konserwcj rutynow Konserwcje plnowe Olej silnikowy Dne techniczne Poziom oleju Przepełnienie Kontrol Dolewnie Zmin oleju i filtr Płyn do przekłdni Technodrive TM Kontrol Dolewnie Wymin...35 Płyn do przekłdni Technodrive TM 485 A Kontrol płynu Uzupełnienie płynu Wymin płynu Chłodziwo silnik Płyn chłodzący silnik Sprwdznie i npełninie zmkniętego ukłdu chłodzeni Opróżninie zmkniętego ukłdu chłodzeni Filtr powietrz Demontż Kontrol Montż Filtr do seprcji wody od pliw Filtr odwdnini pliw Opróżninie Wymin...45 Dolewnie Ukłd pliwowy Wstępne npełninie Npełninie (odpowietrznie) Czyszczenie i płuknie ziornik pliw Ukłd wody morskiej Opróżninie ukłdu wody morskiej Kontrol punktów pooru wody morskiej Czyszczenie filtr sitkowego wody morskiej Przegląd pompy wody morskiej silnik Ochron przed korozją Informcje ogólne Podzespoły ukłdu ochrony ntykorozyjnej silnik Demontż Czyszczenie i kontrol Montż Powłoki przeciwporostowe Smrownie Link przepustnicy Link zminy iegów Psy npędowe Pski npędowe Sprwdznie psk serpentynowego Akumultor Środki ostrożności dotyczące kumultor w przypdku ukłdów wielosilnikowych M pol CZERWIEC 2017 Stron 27

36 Rozdził 4 - Konserwcj Oowiązki włściciel i użytkownik Użytkownik m oowiązek przeprowdzć kontrole ezpieczeństw w celu dopilnowni, y wszystkie instrukcje dotyczące nkłdni smrów i konserwcji yły przestrzegne, co jest konieczne dl ezpiecznego używni łodzi orz, przywozić łódź do utoryzownej stcji nprwczej Mercury Diesel n okresowe przeglądy. Oowiązkiem włściciel lu użytkownik jest zwykł konserwcj orz wymin części, co, jko tkie, nie jest to uznwne z wdy w wykonniu lu mterile, i nie jest ojęte gwrncją. Potrzey w zkresie osługi zleżą od sposou użytkowni i zużyci. Włściw konserwcj i dłość o zespół silnikowy zpewni optymlne dziłnie i niezwodność i ogrniczy ogólne koszty eksplotcyjne do minimum. Skontktuj się z utoryzowną stcją nprwczą Mercury Diesel, y uzyskć pomoc w serwisowniu. Odpowiedzilność deler Deler jest odpowiedzilny z przeprowdzenie przeglądu i przygotowni przed dostwą: Sprwdzenie, czy zespół npędowy Mercury jest w dorym stnie. Wykonnie wszelkich koniecznych czynności regulcyjnych zpewnijących optymlne osiągi. Wyjśnienie i zdemonstrownie dziłni zespołu silnikowego i łodzi. Dostrczenie kopii Listy kontrolnej przeglądu przed dostwą. Dokonnie rejestrcji gwrncji i niezwłoczne dostrczenie jej do Mercury Mrine z pośrednictwem MercNET, poczty e-mil, lu poczty zwykłej. Wszystkie zespoły npędowe muszą zostć zrejestrowne, y mogły yć ojęte gwrncją. Zleceni dotyczące czyszczeni i pielęgncji Czyszczenie wskźników WAŻNE: Nigdy nie stosowć wody pod wysokim ciśnieniem jko środk czyszczącego przyrządy pomirowe. Zlec się regulrne czyszczenie przyrządów mierniczych w celu zpoiegni gromdzeniu się soli i innych osdów ze środowisk zewnętrznego. Podczs czyszczeni suchą lu lekko zwilżoną ściereczką skrystlizown sól może powodowć zrysowni pneli przyrządów mierniczych. Dltego nleży upewnić się, że ściereczk jest nwilżon w stopniu wystrczjącym do rozpuszczeni i usunięci ngromdzonej soli. Podczs czyszczeni szkł ekrnu nie dociskć go zyt mocno. Jeżeli zrudzeń nie możn usunąć ściereczką, do czyszczeni ekrnu nleży użyć roztworu ciepłej wody i lkoholu izopropylowego w proporcjch 50/50. Nie używć Nie używj cetonu, enzyny lkowej, rozpuszczlników terpentynowych lu środków czyszczących oprtych n moniku. Stosownie silnych rozpuszczlników lu detergentów może spowodowć uszkodzenie powłoki przeciwodlskowej, elementów z tworzyw sztucznych n przyrządch pomirowych. Jeżeli urządzenie nie ędzie używne przez pewien czs, zlecne jest zmontownie osłony przeciwsłonecznej, y zpoiec uszkodzeniom oprw z tworzyw sztucznego i gumowych przycisków przez promieniownie słoneczne. Czyszczenie Kontrolek Zdlnego Sterowni WAŻNE: Nigdy nie stosowć wody pod wysokim ciśnieniem jko środk czyszczącego kontrolki zdlnego sterowni. Zlec się regulrne czyszczenie powierzchni ekrnu wyświetlcz w celu zpoiegni gromdzeniu się soli i innych osdów środowiskowych. Dltego nleży upewnić się, że ściereczk jest nwilżon w stopniu wystrczjącym do rozpuszczeni i usunięci ngromdzonej soli. Jeżeli zrudzeń nie możn usunąć ściereczką, do czyszczeni ekrnu nleży użyć roztworu ciepłej wody i lkoholu izopropylowego w proporcjch 50/50. Nie używć Nie używj cetonu, enzyny lkowej, rozpuszczlników terpentynowych lu środków czyszczących oprtych n moniku. Stosownie silnych rozpuszczlników lu detergentów może spowodowć uszkodzenie powłoki, elementów z tworzyw sztucznych lu gumowych przycisków n przyrzdch kontroli zdlnej. Konserwcj! OSTRZEŻENIE Rozpoczęcie serwisowni lu konserwcji ez uprzedniego odłączeni kumultor może spowodowć uszkodzenie produktu, orżeni cił lu śmierć w konsekwencji pożru, wyuchu, porżeni prądem lu nieoczekiwnego zpłonu silnik. Zwsze nleży odłączyć przewody kumultor od kumultor przed przystąpieniem do prc konserwcyjnych, serwisowych, instlcyjnych orz przed demontżem silnik lu elementów npędu.! OSTRZEŻENIE Opry pliw uwięzione w silniku mogą powodowć podrżnieni, utrudnić oddychnie lu ulec zpłonowi i doprowdzić do pożru lu eksplozji. Przed rozpoczęciem serwisowni zespołu npędowego zwsze nleży przewietrzyć przedził silnikowy. Stron M pol CZERWIEC 2017

37 WAŻNE: Kompletn list okresowych czynności konserwcyjnych jest podn w hrmonogrmie konserwcji. Niektóre czynności może wykonć włściciel lu użytkownik łodzi, pozostłe powinny yć wykonywne przez utoryzowną stcję nprwczą Mercury Diesel. Przed rozpoczęciem procedury konserwcji lu nprwy, któr nie zostł omówion w niniejszym podręczniku, nleży nyć i zpoznć się z podręcznikiem serwisowym npędu Mercury lu Mercury MerCruiser. UWAGA: W celu ułtwieni identyfikcji punkty konserwcji zostły oznczone kolormi. Oznczeni widoczne są n umieszczonych n silniku nklejkch. Nieieski płyn chłodzący Żółty olej silnikowy Pomrńczowy płyn przekłdniowy Czrny olej przekłdniowy Sugestie dotyczące konserwcji smodzielnej Zespoły npędowe Mercury są urządzenimi o wysokim stopniu zwnsowni technicznego i złożoności. Jedynie wykwlifikowny personel używjący odpowiednich nrzędzi może podejmowć się powżnych nprw. Njwżniejsze dl ns jest ezpieczeństwo użytkownik. Zwsze nleży czytć ze zrozumieniem Przestróg, Ostrzeżeń, Wżnych informcji i Uwg. Nie podejmowć pró nprwy, jeśli nie odyło się specjlnego przeszkoleni w zkresie dnej procedury. Nleży odwoływć się do podręczników serwisowych włściwych dl produktu. Nie podejmowć pró nprwy w przypdku rku kwlifikcji. Do wykonni pewnych nprw wymgne są specjlne nrzędzi i urządzeni. Nie stosownie włściwych nrzędzi i urządzeń może spowodowć powżne uszkodzenie produktu. Zwsze nleży zlecć przeprowdzenie okresowych przeglądów konserwcyjnych zespołu npędowego utoryzownej stcji nprwczej Mercury Diesel, y zpewnić ezpieczne i wolne od prolemów użytkownie łodzi. Przegląd ogólny Nleży często i regulrnie sprwdzć zespół npędowy, y zpewnić jego optymlne prmetry prcy i zpoiec ewentulnym prolemom przed ich wystąpieniem. Zespół npędowy nleży sprwdzć dokłdnie łącznie ze wszystkimi częścimi zmiennymi, do których mmy dostęp. 1. Nleży poszukć poluzownych, uszkodzonych lu rkujących podzespołów, węży i zcisków. Dokręcić lu wymienić w rzie potrzey. 2. Sprwdzić, czy połączeni elektryczne i przewody nie są uszkodzone i skorodowne. 3. Dokłdnie sprwdzić śruę npędową. W przypdku nieprwidłowego połączeni nitowego, zgięci lu pęknięć nleży skontktowć się z utoryzowną stcją nprwczą firmy Mercury Diesel. 4. Nprwić ncięci i uszkodzeni korozyjne n wykończeniu zewnętrznym zespołu npędowego. Skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. UWAGA: W pokrywie silnik znjduje się mły pnel, dzięki któremu możn uzyskć dostęp do pnelu ezpieczników silnik, kork wlewu oleju i wskźnik prętowego ez konieczności zdejmowni cłej pokrywy silnik. Pokryw silnik Demontż 1. Zdjąć pokrywę pnelu ezpieczników silnik. 2. Unieść pionowo do góry i zdjąć pokrywę silnik ze sworzni kulowych. Rozdził 4 - Konserwcj Zmontowć pokrywę pnelu ezpieczników, y zpoiegć ich zguieniu. 90-8M pol CZERWIEC 2017 Stron 29

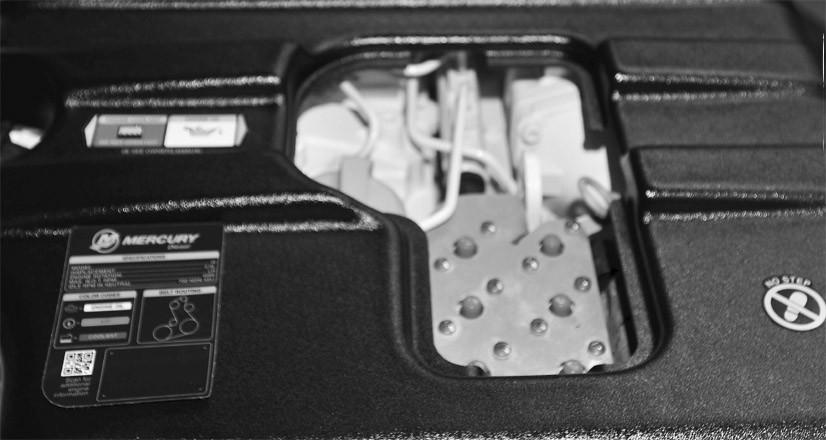

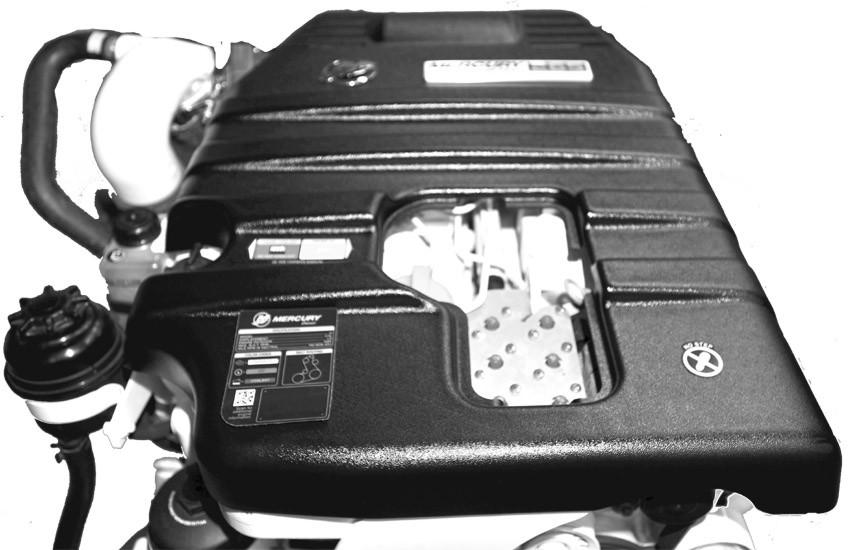

38 Rozdził 4 - Konserwcj Czyszczenie 1. Oczyścić pokrywę silnik ciepłą wodą z mydłem. 2. Wysuszyć pokrywę. Kontrol 1. Sprwdzić pokrywę silnik pod kątem pęknięć lu śldów zużyci. 2. Sprwdzić tulejki gumowe pod kątem śldów zużyci. 3. Sprwdzić elementy mocujące kżdej tulejki. 4. Wymienić uszkodzone części. Montż 1. Zdjąć pokrywę pnelu ezpieczników. 2. Złożyć pokrywę silnik n sworznie kulowe. 3. Ncisnąć pokrywę silnik nd kżdym ze sworzni kulowych, y ją zmocowć. 4. Złożyć pokrywę pnelu ezpieczników. Hrmonogrm konserwcji Konserwcj rutynow UWAGA: Przeprowdzić tylko te czynności konserwcyjne, które odnoszą się do dnego zespołu npędowego. Początek kżdego dni Koniec kżdego dni Co tydzień Co dw miesiące Sprwdzić poziom oleju w silniku. (Po nrniu przez opertor doświdczeni w prcy z produktem termin możn wydłużyć). Sprwdzenie poziomu cieczy chłodzącej silnik. Sprwdzenie poziomu oleju przekłdniowego. Jeśli łódź jest używn w wodzie słonej, słonwej lu znieczyszczonej, nleży opłukć część słonej wody ukłdu chłodzeni po kżdym użyciu. Spuszczenie wody z wstępnego filtru pliw po kżdym użyciu. (Spuszczenie wody z ou filtrów pliw, o ile eksplotcj odyw się w ujemnych temperturch). Spuszczenie wody z filtru pliw. Sprwdzenie, czy w otworch wlotowych słonej wody nie m szczątków lu osdu. Sprwdzenie sitk wody morskiej i jego wyczyszczenie. Sprwdzenie połączeń kumultor i poziomu płynu. Jeśli łódź jest używn w wodzie słonej, słonwej lu znieczyszczonej, nleży nnieść n powierzchnie silnik środek ntykorozyjny. Sprwdzenie filtru powietrz. (Sprwdznie co dw miesiące lu co 50 godzin, w zleżności od tego, co nstąpi wcześniej). Sprwdzenie nod silnik i ich wymin w rzie korozji w 50% lu więcej. Sprwdzenie zezpieczeni przyrządów pomirowych i wszystkich złączy przewodów instlcji elektrycznej. Czyszczenie przyrządów pomirowych. (W przypdku używni łodzi n wodch morskich okres nleży skrócić do 25 godzin lu 30 dni, w zleżności od tego, co nstąpi wcześniej). Stron M pol CZERWIEC 2017

39 Rozdził 4 - Konserwcj Konserwcje plnowe Po pierwszych 50 godzinch Czyszczenie filtr oleju przekłdniowego i wymin oleju przekłdniowego. Rz w roku Co 100 godzin lu rz w roku (w zleżności od tego, co nstąpi wcześniej) Co 200 godzin lu co roku (w zleżności od tego, co nstąpi wcześniej) Wykonć zprwki n powłoce lkierowej zespołu silnikowego i spryskć środkiem ntykorozyjnym Corrosion Gurd. Czyszczenie filtr oleju przekłdniowego i wymin oleju przekłdniowego. Sprwdzić ukłd sterowni i zdlnego sterowni w poszukiwniu oluzownych, rkujących lu uszkodzonych części. Nsmrowć kle i połączeni. Sprwdzenie wyrównni silnik. Dokręcenie elementów mocujących silnik. Sprwdzenie owodów elektrycznych w poszukiwniu uszkodzonych lu skorodownych styków. Sprwdzenie ukłdu chłodzeni i ukłdu wydechowego pod względem uszkodzeń lu nieszczelności. Sprwdzenie dokręceni zcisków przewodów ou ukłdów. Czyszczenie filtr oleju przekłdniowego i wymin oleju przekłdniowego. Wymin oleju silnikowego i filtr. Wymin filtrów pliw. Wymin filtr powietrz. Sprwdzenie stnu i npięci psków npędowych kcesoriów silnik. Rozmontownie i sprwdzenie pompy wody morskiej silnik i wymin zużytych części. Sprwdzenie ps npędowego pompy wody morskiej. Czyszczenie sekcji wody morskiej w zmkniętym ukłdzie chłodzeni. Czyszczenie, kontrol i testownie głowicy ciśnieniowej. Sprwdzenie nod i ich wymin w rzie korozji w 50% lu więcej. Czyszczenie filtr sitkowego wody morskiej. Sprwdzenie poziomu płynu w zmkniętym ukłdzie chłodzeni i poziomu ochrony. Sprwdzenie historii prcy w poszukiwniu usterek. Sprwdzenie psk rozrządu silnik. Co dw lt Wymin płynu chłodzącego silnik. Co 1000 godzin lu rz n 5 lt (w zleżności od tego, co nstąpi wcześniej) Zgodnie z hrmonogrmem wyznczonym przez producent końcowego OEM Olej silnikowy Dne techniczne Wymin psk rozrządu silnik. Wyczyścić ziornik pliw. Czyszczenie rdzeni chłodnicy końcowej. Sprwdzenie wyrównni silnik względem włu śruy npędowej. W celu zoptymlizowni osiągów silnik w zstosownich morskich firm Mercury zlec stosownie syntetycznego oleju silnikowego TDI Quicksilver 5W30. Olej ten spełni wymogi międzynrodowych norm ACEA C3. Olej silnikowy 2,0 l Pojemność systemu Rodzj oleju Numer części Olej silnikowy (z filtrem) 5,2 L (5,5 kw. m.) Syntetyczny olej silnikowy TDI 5W M Poziom oleju Przepełnienie UWAGA Usuwnie oleju, chłodziw i innych płynów silnik/npędu do środowisk podleg ogrniczeniom prwnym. Nleży zchowć ostrożność, y w czsie eksplotcji lu serwisowni łodzi nie rozlewć oleju, chłodziw ni innych płynów do środowisk. Nleży zpoznć się z loklnymi ogrniczenimi prwnymi dotyczącymi usuwni lu recyklingu odpdów i przechowywć orz usuwć płyny zgodnie z wymogmi. Przepełnion skrzyni korow lu lok silnik może spowodowć zurzenie lu spdek ciśnieni oleju. Stn przepełnieni sprwi, że wł korowy miesz i rozpryskuje olej, przez co go npowietrz. Npowietrzony olej powoduje spdek wydjności silnik i zwiększenie ciśnieni wstecznego w skrzyni korowej. Stn ekstremlnego przepełnieni może spowodowć wciągnie dużych ilości oleju do wlotu. Sprwdznie poziomu oleju w silniku musi yć przeprowdzne ostrożnie. Poziom oleju powinien znjdowć się między oznczenimi górnym i dolnym n wskźniku. Ay upewnić się, że nie otrzym się fłszywego odczytu, nleży zstosowć się do nstępujących zsd przed sprwdzeniem. Jeśli łódź znjduje się w wodzie, upewnić się, że jest w spoczynku. Jeśli łódź znjduje się n przyczepie, podnieść lu oniżyć dzió tk, y łódź ył w tkiej pozycji, jk w stnie spoczynku n wodzie. Odczekć pięć minut ż olej spłynie do miski olejowej, jeśli silnik ył włśnie używny, lu jeśli włśnie dolewno oleju. 90-8M pol CZERWIEC 2017 Stron 31

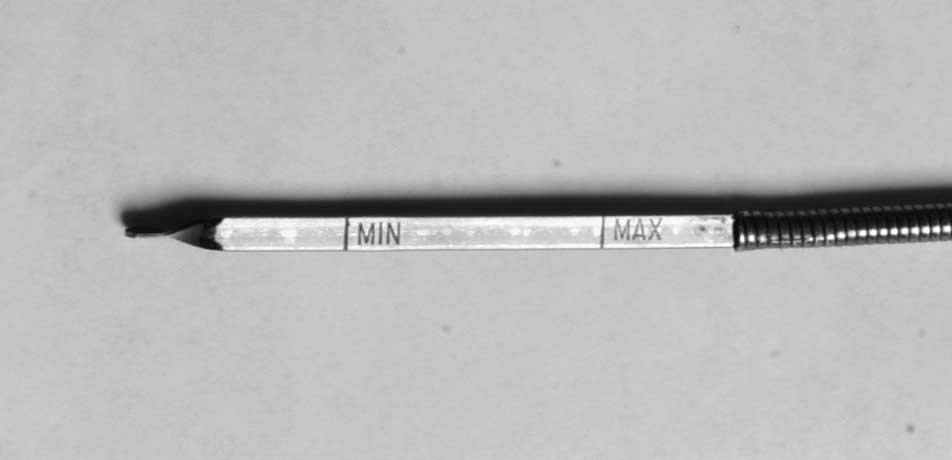

40 Rozdził 4 - Konserwcj Kontrol WAŻNE: Olej skrzyni korowej nleży sprwdzć z częstotliwością określoną w Hrmonogrmie konserwcji. Zużywnie przez silnik w procesie chłodzeni i smrowni pewnej ilości oleju jest zjwiskiem normlnym. Ilość zużytego oleju w zncznym stopniu zleży od orotów silnik (zużycie jest większe przy cłkowitym otwrciu przepustnicy i zmniejsz się zncznie po oniżeniu prędkości orotowej silnik). UWAGA Przy prcującym silniku czopy włu korowego lu czopy drążk mogą uderzć o wskźnik prętowy i doprowdzić do jego pęknięci, w wyniku czego mogą zostć uszkodzone wewnętrzne elementy silnik. Przed jego wyjęciem lu włożeniem nleży cłkowicie ztrzymć silnik. 1. Ay sprwdzić poziom oleju silnikowego podczs eksplotcji silnik, silnik nleży ztrzymć, nstępnie odczekć pięć minut, ż olej ścieknie do miski. 2. Wyjąć wskźnik prętowy. Przetrzeć i ponownie umieścić w przewodzie wskźnik. c Czynności serwisowe związne z olejem silnik 2,0 l - Pokryw silnik z pnelem dostępowym zdjęt - Korek wlewu oleju silnikowego c - Wskźnik prętowy oleju silnikowego Wyjąć gnet i sprwdzić poziom oleju. Poziom oleju powinien znjdowć się między oznczenimi n wskźniku. W rzie potrzey nleży dolć oleju. Zo. Dolewnie. c Oznczeni poziomu oleju silnikowego - Wskźnik prętowy - Minimlny poziom rooczy c - Oznczenie poziomu pełnego i mksymlny poziom rooczy 4. Zinstlowć wskźnik prętowy poziomu oleju silnikowego. Dolewnie WAŻNE: Nie nleży przepełnić silnik ndmierną ilością oleju. 1. Zdjąć korek wlewu oleju. c Czynności serwisowe związne z olejem silnik 2,0 l - Pokryw silnik z pnelem dostępowym zdjęt - Korek wlewu oleju silnikowego c - Wskźnik prętowy oleju silnikowego Stron M pol CZERWIEC 2017

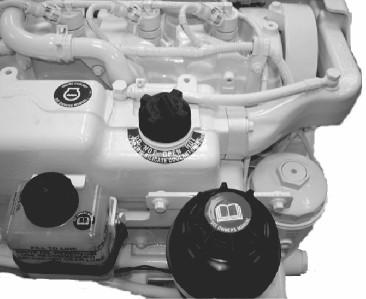

41 2. Dodć odpowiednią ilość oleju, tk y poziom podniósł się do znku poziomu mksymlnego n wskźniku, le y go nie przekroczył. Olej silnikowy 2,0 l Pojemność ukłdu Rodzj oleju Numer części Olej silnikowy (z filtrem) 5,2 l (5,5 kwrty m.) Syntetyczny olej silnikowy TDI 5W M WAŻNE: Podczs ponownego npełnini silnik olejem nleży zwsze upewnić się, co do poziomu oleju. 3. Złożyć korek wlewu oleju. Zmin oleju i filtr Skorzystj z Hrmonogrm konserwcji, y uzyskć informcje o częstotliwości wyminy. Olej silnikowy powinien zostć wymieniony przed hngrowniem łodzi. WAŻNE: Olej wymienić, gdy silnik jest jeszcze ciepły po użytkowniu. Ciepły olej m większą płynność, przez co zier więcej znieczyszczeń. Nleży stosowć wyłącznie zlecny olej silnikowy. Olej silnikowy 2,0 l Pojemność systemu Rodzj oleju Numer części Olej silnikowy (z filtrem) 5,2 L (5,5 kw. m.) Syntetyczny olej silnikowy TDI 5W M Uruchomić silnik i odczekć, ż ngrzeje się do tempertury zwykłej eksplotcji. 2. Wyłączyć silnik i pozwolić olejowi n ścieknie do miski olejowej przez około pięć minut. 3. Pod oudową filtr oleju podłożyć odpowiedni pojemnik do zierni rozlnego oleju. Użyć odpowiedniego gnizd do poluzowni pokrywy filtr. 4. Wykręcić korek spustowy n oudowie filtr oleju i pozwolić, y olej spłynął do odpowiedniego pojemnik. 5. Zdjąć pokrywę filtr oleju i filtr oleju. 6. Wyrzucić filtr pliw i pierścień O-ring. Rozdził 4 - Konserwcj c d - Korek spustowy - Pokryw filtr oleju c - Pierścień uszczelnijący O-ring d - Filtr oleju Nłożyć uszczelnicz n gwinty oudowy filtr oleju i kork spustowego i złożyć je. Nr ref. tuki Opis Miejsce stosowni Nr części 9 Uszczelnicz do rur Loctite 567 PST 8. Dokręcić korek spustowy w oudowie filtr oleju zdnym momentem. Chłodnic oleju silnik z chłodziwem Gwint kork spustowego Opis Nm funt x cl funt x stop Korek spustowy Złożyć nowy pierścień O-ring n pokrywę filtr oleju i nsmrowć olejem silnikowym. 10. Wepchnąć wkłd filtr pod pokrywę ż do ztrzśnięci. Będzie słyszlne chrkterystyczne kliknięcie". 11. Złożyć pokrywę filtr oleju n oudowę filtr oleju i dokręcić zdnym momentem orotowym. WAŻNE: Ndmierne dokręcenie pokrywy może spowodowć wyciek oleju. Chłodnic oleju silnik z chłodziwem Opis Nm funt x cl funt x stop Pokryw oudowy filtr oleju silnikowego M pol CZERWIEC 2017 Stron 33

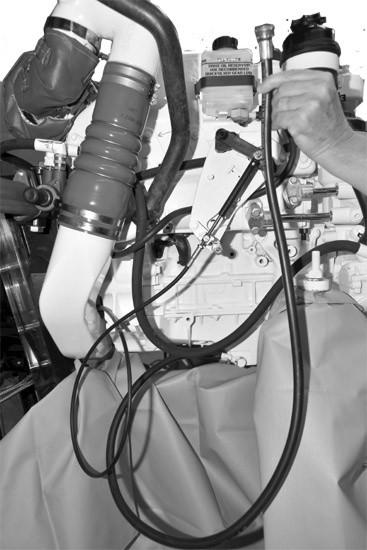

42 Rozdził 4 - Konserwcj 12. Wyjąć wskźnik prętowy. - Korek wlewu oleju - Wskźnik prętowy 13. Znleźć wąż spustu oleju skrzyni korowej i zdjąć nkrętkę Przykręcić pompę do spuszczni oleju ze skrzyni korowej (nleży zmówić osono) do węż spustu oleju silnikowego. Pomp do spuszczni oleju ze skrzyni korowej Q 1 Ułtwi spuszcznie oleju silnikowego ez opróżnini skrzyni korowej Wypompowć olej ze skrzyni korowej do odpowiedniego pojemnik. 16. Odłączyć pompę do spuszczni oleju ze skrzyni korowej, złożyć nkrętkę n wąż spustu oleju silnikowego, nstępnie dorze ją dokręcić. 17. Zinstlowć wskźnik prętowy poziomu oleju. 18. Zdjąć korek wlewu oleju i npełnić silnik olejem. Zo. Dolewnie. WAŻNE: Podczs npełnini silnik olejem nleży zwsze określć wymgną ilość oleju z pomocą wskźnik. 19. Złożyć i zezpieczyć korek wlewu oleju. 20. Uruchomić silnik i sprwdzić, czy w ukłdzie nie występują wycieki. 21. Oddć zużyty olej, filtr i pierścień O-ring do utylizcji zgodnie z oowiązującymi przepismi. Płyn do przekłdni Technodrive TM 345 Kontrol 1. Wyjąć gnet. 2. Z pomocą wskźnik prętowego wykonć wstępną kontrolę poziomu oleju, wkłdjąc wskźnik do końc oprwki. Stron M pol CZERWIEC 2017

43 Rozdził 4 - Konserwcj UWAGA: Poziom oleju może niezncznie przekrczć oznczenie poziomu mksymlnego, poniewż do przekłdni mogł spłynąć pewn część płynu z chłodnicy międzystopniowej orz węży. 3. Jeśli poziom oleju znjduje się poniżej oznczeni minimum n wskźniku prętowym, dolć oleju przekłdniowego. Ptrz Dolewnie. c - Minimlny poziom oleju - Mksymlny poziom oleju c - Wskźnik prętowy MIN MAX 4. Wyczyścić i złożyć prętowy wskźnik poziomu. WAŻNE: Ay mieć pewność, że wskznie poziomu oleju jest dokłdne, co njmniej przez dwie minuty przed sprwdzeniem poziomu silnik musi prcowć n orotch wynoszących 1500 or./min. 5. Uruchomić silnik i pozostwić go n dwie minuty n orotch 1500 or./min., tk y osiągnięt zostł tempertur roocz i npełniły się wszystkie ukłdy hydruliczne. 6. Ztrzymć silnik i szyko sprwdzić poziom oleju z pomocą prętowego wskźnik poziomu. 7. Jeżeli poziom płynu jest niski, dolć odpowiednią ilość oleju przekłdniowego, tk y poziom sięgł oznczeni poziomu mksymlnego n wskźniku. Ptrz Dolewnie. UWAGA: Jeżeli poziom oleju przekłdniowego ył rdzo niski, nleży skontktowć się z utoryzowną stcją nprwczą firmy Mercury Diesel. 8. Wyczyścić i złożyć prętowy wskźnik poziomu. Dolewnie W rzie potrzey dolć odpowiednią ilość oleju do przekłdni przez oprwkę wskźnik, tk y poziom podniósł się do oznczeni mksimum n wskźniku. c - Minimlny poziom oleju - Mksymlny poziom oleju c - Wskźnik prętowy MIN MAX UWAGA: Ay określić wymgną ilość oleju, nleży użyć gnetu. Technodrive 345-A Model Pojemność Rodzj płynu Numer części 1,6 l (1,7 kwrt m.) 2. Wyczyścić i złożyć prętowy wskźnik poziomu. 3. Sprwdzić poziom oleju. Zo. Kontrol. Wymin 1. Wyjąć prętowy wskźnik poziomu Olej silnikowy, kls CD SAE 20 wg API lu kls CD SAE 30 wg API Dostępne w punktch loklnych 90-8M pol CZERWIEC 2017 Stron 35

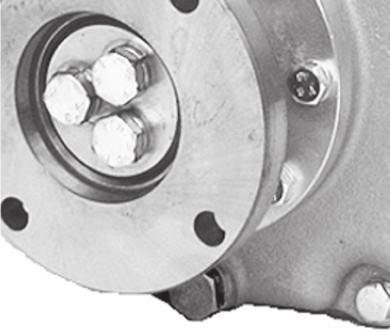

44 Rozdził 4 - Konserwcj 2. Wyjąć korek spustowy oleju przekłdniowego i spuścić olej do odpowiedniego pojemnik Korek spustowy oleju przekłdniowego 3. Olej i odpdy olejowe nleży zerć i wyrzucić zgodnie ze stosownymi przepismi. 4. Ponownie złożyć korek spustowy oleju przekłdniowego. 5. Dokręcić korek spustowy. Opis Nm funt x stop Korek spustowy oleju przekłdniowego 17 12,5 6. Wyczyścić zewnętrzną stronę przekłdni wokół zespołu filtru oleju. 7. Poluzowć nkrętkę ustljącą zdnym momentem. Nkrętk ustljąc filtr oleju przekłdniowego 8. Wyjąć wkłd filtru. 9. Wyczyścić wkłd filtru oleju z pomocą środk czyszczącego Nr ref. tuki Opis Miejsce stosowni Nr części Środek czyszczący Wkłd filtru oleju przekłdniowego Otin Loclly 10. Nsmrowć pierścienie O-ring filtr oleju. Nr ref. tuki Opis Miejsce stosowni Nr części 80 Olej silnikowy SAE 30W Pierścień O-ring wkłdu filtru oleju przekłdniowego Otin Loclly 11. Ponownie włożyć wkłd filtru. UWAGA Nieprwidłow instlcj zespołu filtru oleju przekłdniowego może yć przyczyną pienieni się lu wyciekni oleju, co może doprowdzić do zmniejszeni wydjności i uszkodzeni przekłdni. Upewnić się, że zespół filtru oleju przekłdniowego zostł prwidłowo osdzony podczs instlcji. Stron M pol CZERWIEC 2017

45 12. Dokręcić nkrętkę ustljącą. 13. Npełnić przekłdnię włściwym olejem do odpowiedniego poziomu. Ptrz Dolewnie. Płyn do przekłdni Technodrive TM 485-A Kontrol płynu 1. Wyjąć wskźnik prętowy. Rozdził 4 - Konserwcj WAŻNE: Podczs sprwdzni poziomu oleju nleży oprzeć wskźnik prętowy w górnej części ngwintownego otworu w oudowie. Nie wkręcć wskźnik w ngwintowny otwór w oudowie. 2. Sprwdzić poziom oleju zgodnie z oznczeniem n wskźniku, opierjąc wskźnik w górnej części ngwintownego otworu. UWAGA: Poziom oleju może niezncznie przekrczć oznczenie poziomu mksymlnego, poniewż do przekłdni mogł spłynąć pewn część płynu z chłodnicy międzystopniowej orz węży. 3. Jeśli poziom oleju znjduje się poniżej oznczeni minimum n wskźniku prętowym, dolć oleju. Ptrz Uzupełnienie płynu. - Wskźnik prętowy - Poziom mksymlny płynu c - Poziom minimlny płynu c WAŻNE: W celu dokłdnego sprwdzeni poziomu płynu silnik musi prcowć co njmniej przez dwie minuty tuż przed sprwdzeniem poziomu n orotch wynoszących 1500 or./min. 4. Uruchomić silnik i pozostwić go n dwie minuty n orotch 1500 or./min., tk y npełnić wszystkie ukłdy hydruliczne. 5. Ztrzymć silnik i szyko sprwdzić poziom płynu zgodnie z oznczeniem n wskźniku, opierjąc wskźnik w górnej części ngwintownego otworu. 6. Jeżeli poziom płynu jest niski, dolć odpowiednią ilość oleju przekłdniowego, tk y poziom sięgł oznczeni poziomu mksymlnego n wskźniku. Ptrz Uzupełnienie płynu. UWAGA: Jeżeli poziom płynu do przekłdni ył rdzo niski, nleży skontktowć się z utoryzowną stcją nprwczą firmy Mercury Diesel. 7. Włożyć gnet. Uzupełnienie płynu W rzie potrzey dolć odpowiednią ilość płynu do przekłdni przez ngwintowny otwór, tk y poziom podniósł się do oznczeni mksimum n wskźniku. - Wskźnik prętowy - Poziom mksymlny płynu c - Poziom minimlny płynu c M pol CZERWIEC 2017 Stron 37

46 Rozdził 4 - Konserwcj UWAGA: Ay określić dokłdną wymgną ilość, nleży użyć prętowego wskźnik poziomu. Technodrive 485A 2. Włożyć gnet. Model Pojemność Rodzj płynu Numer części 2,6 l (2,7 kwrty m.) 3. Sprwdzić poziom płynu. Zo. Kontrol płynu. Wymin płynu UWAGA Olej silnikowy SAE 20W - 40 lu SAE 15W - 40 Dostępne w punktch loklnych Usuwnie oleju, chłodziw i innych płynów silnik/npędu do środowisk podleg ogrniczeniom prwnym. Nleży zchowć ostrożność, y w czsie eksplotcji lu serwisowni łodzi nie rozlewć oleju, chłodziw ni innych płynów do środowisk. Nleży zpoznć się z loklnymi ogrniczenimi prwnymi dotyczącymi usuwni lu recyklingu odpdów i przechowywć orz usuwć płyny zgodnie z wymogmi. 1. Zdjąć korek wlewu i wskźnik prętowy. 2. Wyjąć korek spustowy płynu do przekłdni i spuścić go do odpowiedniego pojemnik. - Korek wlewu i wskźnik prętowy - Korek spustowy 3. Poddć odpdy utylizcji zgodnie z loklnie oowiązującymi przepismi. 4. Ponownie złożyć korek spustowy płynu do przekłdni. 5. Zkręć korek spustowy z zstosowniem wymgnego momentu. Opis Nm funty-cle funty-stopy Korek spustowy płynu do przekłdni Wyczyścić zewnętrzną stronę przekłdni wokół zespołu filtr płynu. 7. Poluzowć nkrętkę zespołu i przekręcić występ mocujący we wskznym kierunku Nkrętk zespołu - Występ mocujący Stron M pol CZERWIEC 2017

47 Rozdził 4 - Konserwcj 8. Wyjąć wkłd filtr. - Wkłd filtr Wyczyścić wkłd filtr łgodnym rozpuszczlnikiem do czyszczeni, który możn nyć loklnie. 10. Nsmruj pierścienie uszczelnijące typu O" olejem silnikowym SAE 30W. Nr ref. tuki Opis Miejsce stosowni Nr części 80 Olej silnikowy SAE 30W Pierścień uszczelnijący typu O elementu filtrowego przekłdni Otin Loclly 11. Ponownie włożyć wkłd filtr. - Wkłd filtr - Pierścień uszczelnijący UWAGA Nieprwidłow instlcj zespołu filtr płynu przekłdniowego może yć przyczyną pienieni się lu wyciekni płynu, co może doprowdzić do zmniejszeni wydjności i uszkodzeni przekłdni. Dokłdnie umieścić filtr płynu przekłdniowego podczs montżu. 12. Ponownie ustwić występ mocujący nd zespołem filtr przekręcjąc go w kierunku zgodnym z ruchem wskzówek zegr. 90-8M pol CZERWIEC 2017 Stron 39

48 Rozdził 4 - Konserwcj 13. Dokręć nkrętkę montżową z zstosowniem wymgnego momentu. - Nkrętk montżow - Nkłdk zezpieczjąc Opis Nm funty-cle funty-stopy Nkrętk montżow Npełnić przekłdnię włściwym olejem do odpowiedniego poziomu. Ptrz Uzupełnienie płynu. Chłodziwo silnik Płyn chłodzący silnik! PRZESTROGA Ngły spdek ciśnieni może spowodowć zgotownie i ngłe uwolnienie gorącego chłodziw, co grozi powżnymi orżenimi w skutek oprzeń. Przed zdjęciem kork chłodziw odczekć, ż silnik się ochłodzi. Sprwdznie i npełninie zmkniętego ukłdu chłodzeni 1. Odczekć, ż silnik ostygnie. 2. Wykręcić korek ze ziornik płynu chłodzącego. 3. Poziom chłodziw w ziorniku wyrównwczym chłodziw powinien znjdowć się w odległości nie większej niż 25 mm (1 in) od górnej krwędzi szyjki do npełnini ,0 l (osłon silnik usunięt) - Ztyczk ciśnieniow - Ziornik wyrównwczy chłodziw c - Szyjk do npełnini chłodziw c WAŻNE: Stosuj tylko odpowiednie chłodziw. Chłodziwo nleży wymieszć z wodą w proporcjch określonych w rozdzile 3 Środek przeciwzmrzjący/chłodziwo". Nr ref. tuki Opis Miejsce stosowni Nr części Jeśli poziom jest zyt niski: Środek przeciwzmrzjący/ chłodziwo o długim okresie eksplotcji. Dokonć przeglądu ukłdu wyrównwczego w poszukiwniu nieszczelności. Ukłd zmknięty chłodzeni K1 Stron M pol CZERWIEC 2017

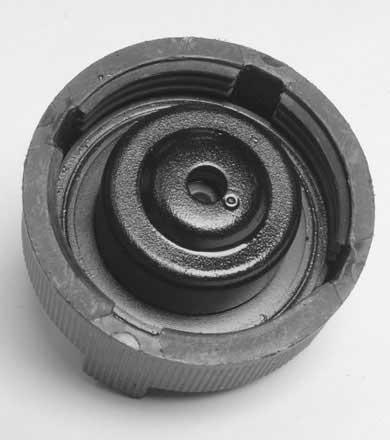

49 . Sprwdzić, czy nie doszło do uszkodzeni uszczelki kork, w rzie konieczności wymienić. Rozdził 4 - Konserwcj - Uszczelk c. Korek odpowid z ciśnienie w ukłdzie chłodzeni i może nie funkcjonowć prwidłowo. Ay sprwdzić skuteczność kork, nleży skontktowć się z utoryzowną stcją nprwczą firmy Mercury Diesel. 5. Powoli dolć płynu do 25 mm (1 cl) od górnej części szyjki wlewu ziornik wyrównwczego. 6. Nie nleży wkręcć kork ciśnieniowego. Uruchomić silnik i pozostwić go n wysokich orotch iegu jłowego ( or./min). W rzie konieczności dolć chłodziw, y utrzymć chłodziwo n poziomie określonym wcześniej. 7. Po uzyskniu ponownie tempertury rooczej silnik i ustilizowniu poziomu chłodziw złożyć korek ciśnieniowy (przy w pełni otwrtym termostcie). WAŻNE: Podczs zkłdni kork ciśnieniowego nleży go pewnie dokręcić, y uniknąć wycieków chłodziw. 8. Sprwdzić dziłnie silnik. Oserwowć wskźnik tempertury i sprwdzić, czy z silnik nie wyciek chłodziwo. Jeżeli wskźnik tempertury wskzuje, że tempertur chłodziw jest zyt wysok lu chłodziwo wyciek, niezwłocznie ztrzymć silnik i sprwdzić przyczynę. 9. Po uruchomieniu po rz pierwszy poczekć, ż silnik ostygnie. 10. Wykręcić korek ciśnieniowy i dolć chłodziw do zdnego poziomu. 11. Złożyć i pewnie dokręcić korek ciśnieniowy. Opróżninie zmkniętego ukłdu chłodzeni WAŻNE: Ze względu n złożony chrkter tej czynności serwisowej firm Mercury Diesel zdecydownie zlec, y ył on wykonywn wyłącznie w utoryzownej stcji nprwczej Mercury Diesel. UWAGA Usuwnie oleju, chłodziw i innych płynów silnik/npędu do środowisk podleg ogrniczeniom prwnym. Nleży zchowć ostrożność, y w czsie eksplotcji lu serwisowni łodzi nie rozlewć oleju, chłodziw ni innych płynów do środowisk. Nleży zpoznć się z loklnymi ogrniczenimi prwnymi dotyczącymi usuwni lu recyklingu odpdów i przechowywć orz usuwć płyny zgodnie z wymogmi. UWAGA: Instrukcje dotyczące opróżnini sekcji wody morskiej możn znleźć w punkcie Opróżninie ukłdu wody morskiej w tym rozdzile. WAŻNE: Postępowć zgodnie z poniższymi wskzówkmi: Upewnić się, że silnik jest ustwiony tk poziomo jk to możliwe, y pomóc w pełnym opróżnieniu ukłdu chłodzeni. Zmknięt część ukłdu chłodzącego musi yć przez cły rok npełnion włściwym płynem chłodzącym. Jeżeli silnik ędzie nrżony n dziłnie ujemnych tempertur, nleży upewnić się, że zmknięt część ukłdu chłodzeni npełnion jest środkiem zpoiegjącym zmrzniu z kwsem orgnicznym glikolu etylenowego ez krzeminu w roztworze wody deminerlizownej w celu zezpieczeni silnik przed njniższymi możliwymi temperturmi. W zmkniętej sekcji ukłdu chłodzeni silnik nie nleży stosowć zpoiegjącego zmrzniu glikolu propylenowego.! PRZESTROGA Ngły spdek ciśnieni może spowodowć zgotownie i ngłe uwolnienie gorącego chłodziw, co grozi powżnymi orżenimi w skutek oprzeń. Przed zdjęciem kork chłodziw odczekć, ż silnik się ochłodzi. 1. Odczekć, ż silnik ostygnie. 2. Wykręcić korek ciśnieniowy ze ziornik wyrównwczego i ziornik płynu chłodzącego. 3. Zdemontowć filtr pliw, y zpewnić dostęp do kork spustowego płynu chłodzącego silnik. Zo. Filtr odwdnini pliw. 90-8M pol CZERWIEC 2017 Stron 41

50 Rozdził 4 - Konserwcj 4. Jeśli w silniku zmontown jest opcjonln chłodnic pliw, nleży przesunąć przewody pliwowe tk, y nie utrudniły dostępu do kork spustowego płynu chłodzącego silnik. d e c f Stron silnik od lewej urty - Wspornik linki przepustnicy - Złącze 14-szpilkowe wiązki c - Filtr odwdnicz pliw d - Chłodnic pliw z przewodmi pliwowymi przesuniętymi dl zpewnieni dostępu (jeśli zmontowno) e - Ogólne umiejscowienie kork spustowego płynu chłodzącego silnik f - Moduł sterujący silnik Wyjąć korek spustowy płynu chłodzącego silnik i spuścić płyn do odpowiedniego pojemnik. Zczekć do cłkowitego opróżnieni ukłdu chłodzeni silnik. Poddć chłodziwo utylizcji zgodnie z loklnie oowiązującymi przepismi. Stron loku od lewej urty z usuniętym filtrem odwdniczem pliw dl zpewnieni dostępu - Korek spustowy płynu chłodzącego silnik 6. Upewnić się, że płyn chłodzący zostł cłkowicie opróżniony. 7. Jeśli to wymgne, wyczyścić zmknięty ukłd chłodzący. Skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. 8. Zmontowć i dokręcić korek spustowy płynu chłodzącego silnik. 9. Zmontowć filtr odwdnicz pliw. Zo. Wymin filtr odwdnicz pliw. 10. Npełnić ukłd określonym płynem chłodzącym. Zo. Sprwdznie i npełninie zmkniętego ukłdu chłodzeni. Filtr powietrz Demontż 1. Poluzowć zcisk i wymontowć przewód odpowietrznik oddzielcz oleju Stron M pol CZERWIEC 2017

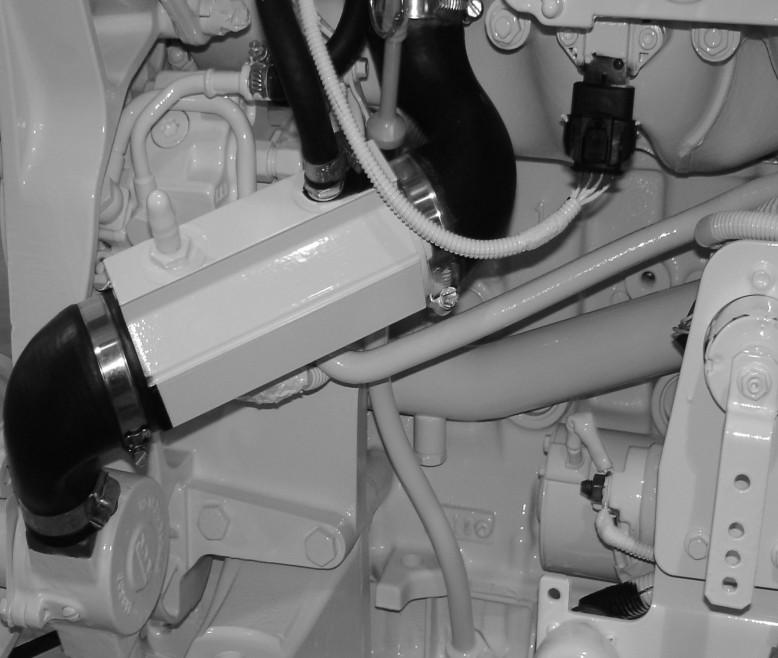

51 Rozdził 4 - Konserwcj 2. Poluzowć zcisk i zdemontowć oudowę filtr powietrz z wlotu turosprężrki. Oudow filtr powietrz n silniku - Zcisk przewodu odpowietrznik oddzielcz oleju - Wkłd filtr powietrz c - Zcisk oudowy filtr powietrz c 3. Wyjąć wkłd filtr z oudowy filtr powietrz Wkłd filtr powietrz - Oudow filtr powietrz Kontrol 1. Filtr powietrz nie ndje się do czyszczeni. W rzie zrudzeni lu znieczyszczeni filtr powietrz nleży wymienić. 2. Filtr powietrz wymienić, gdy wkłd pinkowy jest zniszczony lu uszkodzony. 3. Wymienić filtr powietrz z zlecną częstotliwością. Zo. Hrmonogrm konserwcji y uzyskć informcje n temt terminów wyminy w normlnych wrunkch. Montż WAŻNE: Wkłd filtr powietrz to kluczowy komponent, który musi yć czysty i suchy dl prwidłowej filtrcji i prcy silnik. Nie smrowć wkłdu filtr oleju olejem. 1. Wsunąć wkłd filtr do oudowy filtr powietrz. Dopilnowć, y wkłd zkrył wszystkie otwory oudowy filtr powietrz Wkłd filtr powietrz - Oudow filtr powietrz Zmontowć oudowę filtr powietrz n wlocie turosprężrki. 3. Dokręcić zcisk oudowy filtr powietrz zdnym momentem. Opis Nm funt x cl funt x stop Zcisk oudowy filtr powietrz 5, M pol CZERWIEC 2017 Stron 43

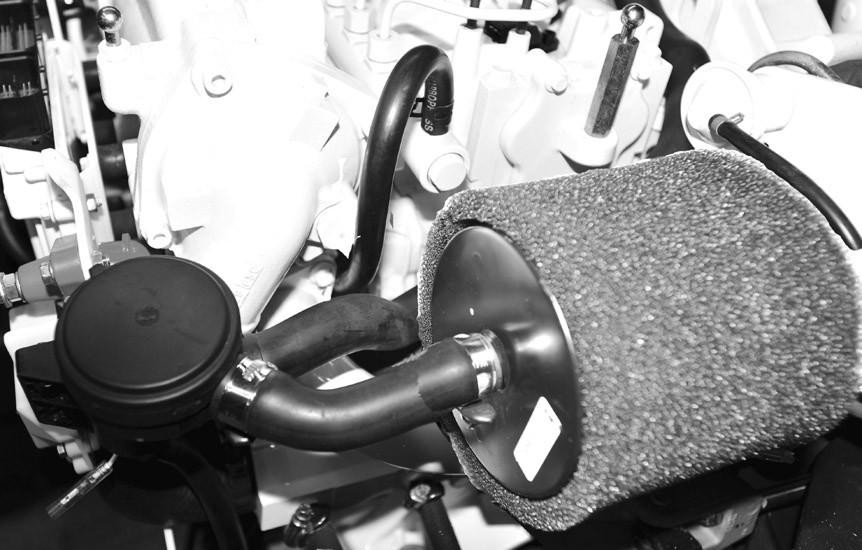

52 Rozdził 4 - Konserwcj 4. Zmontowć przewód odpowietrznik oddzielcz oleju. - Zcisk przewodu odpowietrznik oddzielcz oleju - Wkłd filtr powietrz c - Zcisk oudowy filtr powietrz c 5. Zcisnąć zcisk przewodu odpowietrznik oddzielcz oleju zdną siłą Opis Nm funt x cl funt x stop Zcisk przewodu odpowietrznik oddzielcz oleju 5,6 50 Filtr do seprcji wody od pliw Filtr odwdnini pliw! OSTRZEŻENIE Pliwo jest plne i wyuchowe. Upewnić się, że zpłon jest wyłączony, ściągcz linowy ustwiony tk, y nie możn yło uruchomić silnik. Podczs serwisowni w otoczeniu silnik nie plić, nie dopuszczć do powstwni iskier i unikć otwrtego ogni. W oszrze rooczym powinn yć dor wentylcj; unikć wdychni oprów przez dłuższy czs. Przed podjęciem próy uruchomieni silnik zwsze sprwdzć, czy nie m wycieków i niezwłocznie wycierć rozlne pliwo. UWAGA Wod, któr przedostnie się do ukłdu wtrysku pliw spowoduje korozję wtryskiwczy i innych podzespołów uniemożliwijąc dziłnie ukłdu wtrysku pliw. Nleży codziennie sprwdzć poziom wody w filtrze odwdniczu pliw i zlecić przegląd niezwłocznie po wykryciu śldów wody w ukłdzie pliwowym. WAŻNE: Do zierni pliw użyć odpowiedniego pojemnik. Niezwłocznie powycierć rozlną ciecz i wyrzucić pliwo w ezpieczny sposó, zgodnie z loklnymi i krjowymi przepismi. Zmontowny w silniku filtr odwdnicz pliw jest wyposżony w czujnik oecności wody w pliwie (WIF), który powinien lrmowć użytkownik o oecności wody w filtrze. Ten filtr pliw nleży wymienić w określonych odstępch czsu lu zwsze, kiedy wykryt zostnie oecność wody w pliwie, w zleżności co nstąpi wcześniej. Użytkownik może zostć zlrmowny, że czujnik WIF wykrył wodę w pliwie, w zleżności od pkietu oprzyrządowni łodzi i jeśli jest w wyposżeniu: Przez kod usterki wyświetlny n wyświetlczu systemu. Ostrzegwczy system dźwiękowy emitujący dźwięk. Ptrz Funkcje i elementy sterowni. Opróżnić lu wymienić zdlnie zmontowny filtr wstępny (np. filtr Rcor ) w określonych odstępch czsu lu w przypdku wykryci wody w filtrze odwdniczu zmontownym w silniku. Opróżninie Filtr odwdnicz pliw montowny n silniku możn opróżnić z wody i młych znieczyszczeń stłych, otwierjąc korek spustowy w dolnej części filtru. UWAGA: By mieć pewność, że filtr jest zupełnie suchy, przed rozpoczęciem codziennej eksplotcji w ciepły dzień nleży opróżnić filtr. Przy niskiej temperturze otoczeni, jeśli istnieje ryzyko zmrzni skroplonej wody, nleży opróżnić filtr niezwłocznie po zkończeniu eksplotcji w dnym dniu. UWAGA: W celu zerni znieczyszczonego pliw lu wody nleży umieścić pod filtrem odpowiedni pojemnik. Pozyć się pliw w odpowiedni sposó. 1. Umieścić pojemnik pod korkiem spustowym filtru. Stron M pol CZERWIEC 2017

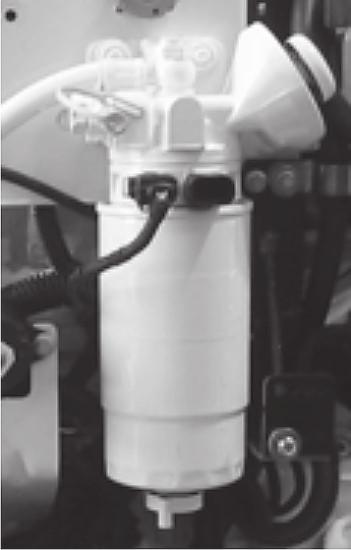

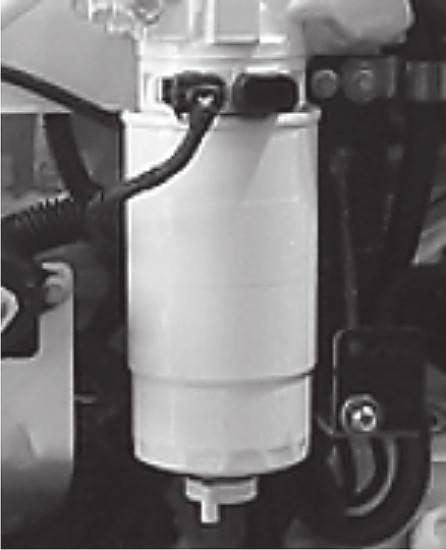

53 Rozdził 4 - Konserwcj 2. Otworzyć spust przekręcjąc korek w kierunku przeciwnym do ruchu wskzówek zegr (ptrząc n filtr od dołu), ż pliwo zcznie wyciekć. Nie nleży wykręcć kork spustowego. Typowy filtr odwdnicz pliw - Połączenie przewodu czujnik WIF - Filtr c - Korek spustowy c 3. Spuszczć pliwo, dopóki nie ędzie czyste. 4. Zmknąć otwór spustowy orcjąc korek w kierunku zgodnym z ruchem wskzówek zegr. Mocno dokręcić. 5. Npełnić filtr pliwowy. Zo. Dolewnie. Wymin! OSTRZEŻENIE Rozpoczęcie serwisowni lu konserwcji ez uprzedniego odłączeni kumultor może spowodowć uszkodzenie produktu, orżeni cił lu śmierć w konsekwencji pożru, wyuchu, porżeni prądem lu nieoczekiwnego zpłonu silnik. Zwsze nleży odłączyć przewody kumultor od kumultor przed przystąpieniem do prc konserwcyjnych, serwisowych, instlcyjnych orz przed demontżem silnik lu elementów npędu. WAŻNE: Wkłdu nie możn czyścić i wykorzystywć ponownie. Konieczn jest jego wymin. 1. Odłączyć o kle od kumultor Odłączyć przewody czujnik WIF, jeśli występuje. 3. Zdemontowć filtr odwdnicz pliw i wyjąć pierścień uszczelnijący ze wspornik montżowego. Nie nleży używć klucz do filtrów. Typowy ukłd - Filtr odwdnicz pliw UWAGA: Może zistnieć konieczność zchowni istniejącą nkrętkę spustową i wykorzystni jej z nowym filtrem. Nleży pmiętć o wyminie O-ringu nkrętki spustowej. 90-8M pol CZERWIEC 2017 Stron 45

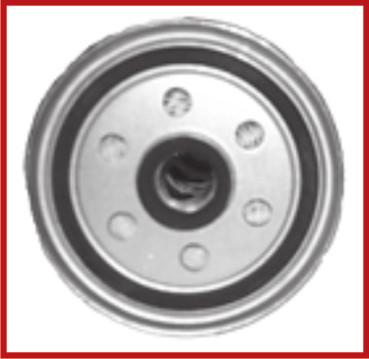

54 Rozdził 4 - Konserwcj 4. Zdjąć nkrętkę spustową i O-ring ze spodu istniejącego filtr pliw. Znotowć położenie pierścieni uszczelnijącego O-ring. Typowy ukłd - Nkrętk spustow - Pierścień O-ring Usunąć zużyty filtr i O-ring w sposó określony przez loklne włdze. 6. Zinstlowć pierścień O-ring i nkrętkę spustową n nowym filtrze odwdniczu pliw. Typowy ukłd - Nkrętk spustow - Pierścień O-ring Nsmrowć uszczelki filtr pliw olejem silnikowym SAE 30 W. Typowy ukłd - Filtr odwdnicz pliw - Uszczelki Nr ref. tuki Opis Miejsce stosowni Nr części 80 Olej silnikowy SAE 30W Pierścień uszczelnijący filtr odwdnicz pliw Otin Loclly Stron M pol CZERWIEC 2017

55 Rozdził 4 - Konserwcj 8. Ustwić położenie filtr zgodnie ze wspornikiem. Wkręcć filtr ręcznie, y zmocowć go we wsporniku. Nie nleży używć klucz do filtrów. Typowy ukłd - Filtr odwdnicz pliw 9. Upewnić się, że nkrętk spustow w dnie jest mocno dokręcon. 10. Podłączyć przewody czujnik WIF, jeśli występuje. 11. Npełnić filtr odwdnicz pliwem. Zo. Dolewnie. 12. Sprwdzić szczelność filtr i nkrętki spustowej. 13. Podłączyć kle kumultorowe. 14. Uruchomić silnik i pozwolić n jego prcę. Sprwdzić szczelność połączeń filtr. Jeśli występuje wyciek, sprwdzić instlcję filtr. Jeśli wyciek nie ustępuje, nleży niezwłocznie ztrzymć silnik i skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. Dolewnie Ręczn pompk zstrzykow z tłoczkiem znjduje się n wsporniku filtru pliw i służy do Ponownego npełnini pliwem podczs opróżnini lu wyminy filtru. Ponownego npełnini ukłdu pliwowego, jeżeli ukłd prcowł n sucho". Wstępnego npełnini ukłdu pliwowego, jeśli silnik długo nie prcowł. WAŻNE: Filtr pliw możn npełnić wyłącznie z pomocą pompki ręcznej z tłoczkiem, y do ukłdu nie dostło się nieprzefiltrowne pliwo. UWAGA: Procedurę tę nleży stosowć po złożeniu nowego filtr, jeżeli pliwo zostło spuszczone, y sprwdzić, czy nie m wody. 1. Poluzowć wkręt odpowietrzjący n wsporniku filtru pliw. Typowo - Wkręt odpowietrzjący M pol CZERWIEC 2017 Stron 47

56 Rozdził 4 - Konserwcj 2. Nleży kilkkrotnie przesunąć tłoczek pompy zstrzykowej w górę i w dół. Filtr jest pełny, kiedy przez wkręt odpowietrzjący zcznie wypływć pliwo pozwione powietrz. Typowo - Wkręt odpowietrzjący - Tłoczek pompy zstrzykowej 3. Pewnie dokręcić wkręt odpowietrzjący Typowo - Wkręt odpowietrzjący Ukłd pliwowy Wstępne npełninie Wstępnie npełnić silnik, jeżeli nie ył uruchminy przez dłuższy czs lu jeżeli nie możn go włączyć. 1. Nleży kilkkrotnie przesunąć tłoczek pompy zstrzykowej w górę i w dół Pomp pliwow, zstrzykow 2. Spróowć uruchomić silnik. Npełninie (odpowietrznie) UWAGA: Nleży postępowć zgodnie z tą procedurą, jeśli ukłd pliwowy zostł opróżniony lu jeśli część pliw spuszczono w celu dokonni nprw. 1. Zo. Filtr odwdnicz pliw npełninie, nstępnie npełnić filtr pliwowy. 2. Sprwdzić szczelność filtru i kork spustowego. Upewnić się, że wkręt do odpowietrzni n wsporniku filtru pliw jest dokręcony. Czyszczenie i płuknie ziornik pliw WAŻNE: Oleju npędowego nie nleży pozostwić w ziorniku n czs przechowywni w porze zimowej; spowoduje to gromdzenie się rdzy, szlmu i wosków. Stron M pol CZERWIEC 2017

57 Szczegółowe informcje znjdują się w instrukcjch producentów łodzi; nleży przeprowdzć czyszczenie ziornik w podnych odstępch czsu. O ile nie zznczono inczej, ziornik pliw nleży płukć i czyścić co 1000 godzin lu pięć lt, zleżnie od tego, co nstąpi wcześniej. Ukłd wody morskiej Opróżninie ukłdu wody morskiej! PRZESTROGA Otwrcie ukłdu opróżnini może spowodowć przedostnie się wody do zęzy, co może doprowdzić do uszkodzeni silnik lu ztonięci łodzi. Przed rozpoczęciem procedury opróżnini wyjąć łódź z wody lu zmknąć zwór denny, odłączyć i zkorkowć przewód wlotowy wody morskiej i upewnić się, że pomp zęzow dził poprwnie. Nie nleży uruchmić silnik, gdy ukłd opróżnini jest otwrty. WAŻNE: Silnik nleży ustwić możliwie poziomo, y umożliwić cłkowite opróżnienie ukłdu wody morskiej. Opróżnić ukłd wody morskiej przed przemyciem, przechowywniem przez dłuższy okres lu przechowywniem w zimie (tempertury ujemne). WAŻNE: Nie wolno uruchmić silnik w żdnym punkcie tej procedury.! PRZESTROGA Otwrcie ukłdu opróżnini może spowodowć przedostnie się wody do zęzy, co może doprowdzić do uszkodzeni silnik lu ztonięci łodzi. Przed rozpoczęciem procedury opróżnini wyjąć łódź z wody lu zmknąć zwór denny, odłączyć i zkorkowć przewód wlotowy wody morskiej i upewnić się, że pomp zęzow dził poprwnie. Nie nleży uruchmić silnik, gdy ukłd opróżnini jest otwrty. 1. Wyjąć łódź z wody, jeśli to możliwe. Rozdził 4 - Konserwcj 2. Jeśli łódź m pozostć n wodzie, włączyć pompę zęzową, zmknąć zwór denny (jeśli jest w wyposżeniu) lu odłączyć i zkorkowć przewód wlotowy wody morskiej. Typow instlcj zworu dennego 3. Nleży upewnić się, że silnik ustwiony jest możliwie poziomo, y umożliwić cłkowite opróżnienie ukłdu wody morskiej. 4. Podłączyć tymczsowy wąż spustowy do krownego złącz zworu opróżnini wody morskiej Chłodnic oleju z chłodziwem - Zwór spustowy wody morskiej - Oudow filtr oleju 5. Otworzyć zwór spustowy wody morskiej Do usunięci znieczyszczeń z zworu spustowego wody morskiej możn użyć sztywnego oiektu lu wycioru z drutu o młej średnicy. 90-8M pol CZERWIEC 2017 Stron 49

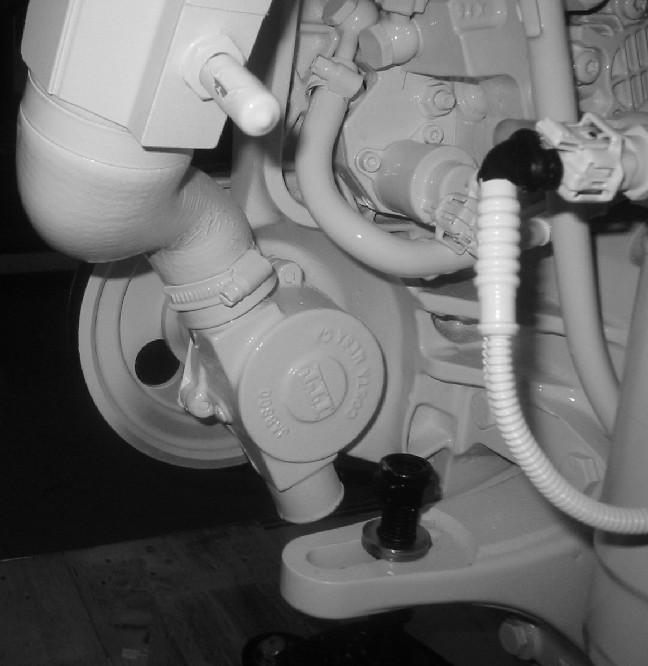

58 Rozdził 4 - Konserwcj 7. Odłączyć przewód wlotowy wody morskiej od złączki pompy wody morskiej. d c - Wlot pompy wody morskiej - Pomp wody morskiej c - Wylot pompy wody morskiej d - Chłodnic pliw (jeśli jest n wyposżeniu) W modelch wyposżonych w filtr sitkowy wody morskiej, zdemontowć węże n filtrze sitkowym wody morskiej i cłkowicie je opróżnić. Opróżnić i oczyścić filtr sitkowy wody morskiej. Zmontowć węże i mocno zcisnąć opski mocujące. c Typowy ukłd - Wlot wody morskiej - Wylot wody morskiej c - Osłon filtr sitkowego wody morskiej Po cłkowitym spuszczeniu wody morskiej, ściągnąć tymczsowy wąż spustowy i zmknąć zwór spustowy wody morskiej wymiennik ciepł. 10. Podłączyć węże wody morskiej. 11. Dokręcić wszystkie zciski węży z podnym momentem dokręcni. Opis Nm funt x cl funt x stop Zcisk węż 5,6 50 Kontrol punktów pooru wody morskiej Sprwdzić, czy otwory wlotowe punktów pooru wody morskiej są czyste i niczym nieogrniczone. Czyszczenie filtr sitkowego wody morskiej Typowe poiernie wody morskiej przez kdłu UWAGA: Oejrzeć filtr sitkowy wody morskiej przez przeźroczystą osłonę. Stron M pol CZERWIEC 2017

59 UWAGA Otwrty filtr sitkowy wody morskiej lu zwór denny podczs niektórych czynności serwisowych lu konserwcyjnych może doprowdzić do dostni się wody do łodzi, w wyniku tego do uszkodzeni lu ztonięci łodzi. Przed wykonniem czynności serwisowych ukłdu chłodzeni zwsze nleży zmknąć dopływ wody przez pompę wody morskiej, wlot wody lu zwór denny. UWAGA Rozdził 4 - Konserwcj Odłączenie przewodu wody morskiej spowoduje, że wod dostnie się do zęzy i spowoduje uszkodzenie silnik. Przed odłączeniem przewodu wlotowego wody morskiej nleży zmknąć zwór denny. Niezwłocznie po odłączeniu podłączyć przewód wlotowy wody morskiej. 1. Jeśli łódź znjduje się n wodzie, upewnić się, czy silnik jest wyłączony, zmknąć zwór denny (jeśli nleży do wyposżeni) lu odłączyć i ztkć przewód wlotowy wody morskiej. 2. Zdjąć osłonę filtr sitkowego wody morskiej, przekręcjąc ją ręcznie w kierunku przeciwnym do ruchu wskzówek zegr. c - Wlot wody morskiej - Wylot wody morskiej c - Osłon filtr sitkowego wody morskiej Wymontowć filtr sitkowy z osłony filtr sitkowego i usunąć znieczyszczeni. Przepłukć filtr sitkowy czystą wodą. 4. Usunąć znieczyszczeni z osłony filtr sitkowego i przepłukć czystą wodą. 5. Włożyć filtr sitkowy ponownie do osłony. Upewnić się, czy filtr jest cłkowicie i równomiernie osdzony w dolnej części osłony filtr sitkowego. 6. Sprwdzić uszczelkę O-ring osłony filtr sitkowego i w rzie uszkodzeni lu nieszczelności wymienić. 7. Złożyć osłonę filtr sitkowego, orcjąc ją ręcznie w kierunku zgodnym z ruchem wskzówek zegr. Upewnić się, czy O-ring osłony filtr sitkowego jest włściwie złożony i umirkownie dociśnięty po złożeniu osłony. Nie dokręcć zyt mocno. - Wlot wody morskiej - Wylot wody morskiej c - Osłon filtr sitkowego wody morskiej c M pol CZERWIEC 2017 Stron 51

60 Rozdził 4 - Konserwcj 8. Jeżeli łódź znjduje się w wodzie, wykonj inspekcję eksplotcyjną ukłdu chłodzącego wodą morską. 9. Otwórz zwór denny, jeżeli występuje, lu usuń ztyczkę i podłącz wąż doprowdzjący wodę morską. 10. Uruchom silnik, poczekj n npełnienie ukłdu wody morskiej i uzysknie przez silnik normlnej tempertury eksplotcyjnej. 11. Sprwdź czy ukłd chłodzący wodą morską nie przeciek przy orotch w zkresie od 600 do 1400 or/min. 12. Uwżnie oserwuj temperturę eksplotcyjną silnik upewnijąc się, że cły czs znjduje się on w normlnym zkresie tempertur eksplotcyjnych orz że ukłd chłodzący wodą morską dził prwidłowo. Przegląd pompy wody morskiej silnik WAŻNE: Firm Mercury zdecydownie zlec, y poniższe czynności serwisowe powierzyć prcownikom utoryzownej stcji nprwczej Mercury Diesel. Zdemontowć i przeprowdzić przegląd pompy wody morskiej silnik w odstępch czsu określonych w Hrmonogrmie konserwcji. Skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. Ochron przed korozją Informcje ogólne Gdy dw lu więcej różnych metli (jk w przypdku tego zespołu npędowego) jest znurzon w roztworze przewodzącym prąd tkim, jk słon wod, wod znieczyszczon lu z wysoką zwrtością minerłów, zchodzi rekcj chemiczn powodując przepływ prądu pomiędzy tymi metlmi. Przepływ prądu elektrycznego powoduje, że metl njrdziej ktywny chemicznie zwny metlem nodowym, koroduje. Tk erozj znn jest jko korozj glwniczn i, jeśli nie jest kontrolown, spowoduje wrz z upływem czsu, potrzeę wyminy podzespołów zespołu npędowego wystwionych n dziłnie wody. W celu ułtwieni kontroli korozji elektrochemicznej zespoły npędowe Mercury wyposżone są w kilk nod protektorowych orz w inne urządzeni ntykorozyjne. Więcej informcji n temt korozji i ochrony przed nią zwier Podręcznik ochrony sprzętu wodnego przed korozją. WAŻNE: Po skorodowniu nody protektorowej w 50% lu więcej nleży ją wymienić. Firm Mercury zdecydownie zlec uniknie stosowni nod innych producentów. Ay uzyskć dodtkowe informcje, nleży skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. Podzespoły ukłdu ochrony ntykorozyjnej silnik Silnik jest wyposżony w nodę protektorową znjdującą się w górnej części pokrywy chłodnicy końcowej, wspomgjącą ochronę silnik i ukłdu chłodzeni wodą morską przed korozją. Demontż 1. Odczekć, ż silnik ostygnie. UWAGA Niezmknięcie wlotu wody morskiej lu zworu dennego podczs zdejmowni lu ponownego montżu korków nodowych może doprowdzić do uszkodzeń spowodownych przez wodę. Zmknąć zwór denny lu wyjąć przewód wlotowy wody morskiej i zślepić, y wod nie dostł się do otworów. 2. Przy wyłączonym silniku zmknąć zwór denny (jeśli jest w wyposżeniu) lu odłączyć i ztkć przewód wlotowy wody morskiej. 3. Opróżnić ukłd wody morskiej. Zo. Opróżninie ukłdu wody morskiej. Stron M pol CZERWIEC 2017

61 Rozdził 4 - Konserwcj 4. Wymontowć zespół nod (korek nodowy, podkłdk uszczelnijąc i nod protektorow) z górnej części pokrywy chłodnicy końcowej. Czyszczenie i kontrol Umiejscowienie zespołu nod ukłdu wody morskiej UWAGA: Przed podjęciem próy określeni stopni erozji z pomocą ppieru ściernego, szczotki z włosi lu ściereczki do czyszczeni usunąć znieczyszczeni z powierzchni nody. Nie używć szczotki stlowej, poniewż może on pozostwić znieczyszczeni, które mogą przyspieszyć korozję. 1. Usunąć znieczyszczeni. 2. Sprwdzić i zmierzyć stopień korozji nody. Porównć pomiry z dnymi technicznymi nowej nody protektorowej i jeżeli zużycie sięg 50%, wymienić zespół nody. UWAGA: Anody protektorowe są dostępne tylko w postci zespołów. Nleży wymienić korek i nodę jko zespół. d e Zespół nody - Korek nody - Anod protektorow c - Długość d - Średnic e - Podkłdk uszczelnijąc c Prmetry nody protektorowej (nowej) Długość Średnic 3. Wyrzucić podkłdkę uszczelnijącą. Montż 19 mm (3/4 cl) 16 mm (5/16 cl). 1. Złożyć nową podkłdkę uszczelnijącą n zespół nody (korek nody z nodą protektorową). - Zespół nody - Podkłdk uszczelnijąc Złożyć zespół nody z podkłdką n pokrywę chłodnicy końcowej. Mocno dokręcić. 3. Odkorkowć i podłączyć przewód wlotowy wody morskiej lu otworzyć zwór denny (jeśli jest n wyposżeniu). 90-8M pol CZERWIEC 2017 Stron 53

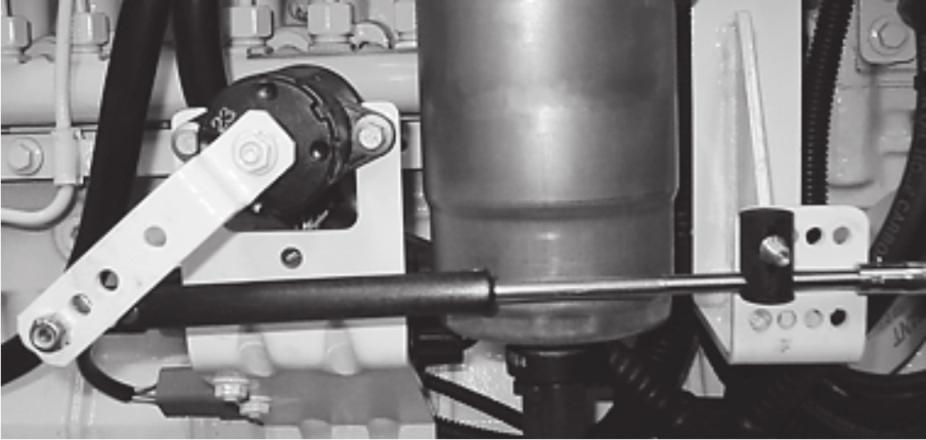

62 Rozdził 4 - Konserwcj UWAGA Bez dosttecznego chłodzeni wodnego, silnik, pomp wody lu inne podzespoły mogą się przegrzć i ulec uszkodzeniu. Podczs prcy nleży zpewnić odpowiedni dopływ wody przez wloty wody. 4. Upewnić się, że do pomp pooru wody morskiej npędu rufowego i silnik dopływ dostteczn ilość wody chłodzącej. 5. Uruchomić silnik i sprwdzić, czy w ukłdzie nie występują wycieki. Powłoki przeciwporostowe WAŻNE: Zminy korozyjne spowodowne niewłściwym zstosowniem fr ntyporostowych nie są ojęte ogrniczoną gwrncją. N niektórych oszrch może yć konieczne mlownie dn łodzi w celu zezpieczeni przed nroślmi. Skontktowć się z utoryzowną stcją nprwczą Mercury Diesel, y uzyskć zleceni dotyczące posidnej łodzi. Smrownie Link przepustnicy Nsmrowć punkty orotowe i powierzchnie stykowe prowdnicy. - Punkty orotu - Powierzchnie styku z prowdnicą Nr ref. tuki Opis Miejsce stosowni Nr części 80 Olej silnikowy SAE 30W Punkty orotowe linki przepustnicy i powierzchnie styku prowdnicy Otin Loclly Link zminy iegów Nsmrowć punkty orotowe i powierzchnie stykowe prowdnicy. Łącznik przekłdni i link zminy iegów typowego modelu zurtowego - Punkty orotu - Powierzchni stykow prowdnicy Nr ref. tuki Opis Miejsce stosowni Nr części 80 Olej silnikowy SAE 30W Punkty orotu linki steru i powierzchnie styku prowdnicy Otin Loclly Psy npędowe Pski npędowe Nleży okresowo dokonywć przeglądu wszystkich psków, sprwdzjąc ich nciąg i stn techniczny (w poszukiwniu śldów ndmiernego zużyci, pęknięć, strzępieni i strtych powierzchni). Stron M pol CZERWIEC 2017

63 ! OSTRZEŻENIE Rozdził 4 - Konserwcj Sprwdznie psków silnik przy prcującym silniku może yć przyczyną powżnych orżeń lu śmierci. Przed rozpoczęciem regulcji nciągu lu sprwdzni psków nleży wyłączyć silnik i wyjąć kluczyk z zpłonu. 2,0 l - pokryw przedni zdjęt - Psek serpentynowy - Ps ukłdu sterowni ze wspomgniem (tylko silniki rufowe) Sprwdznie psk serpentynowego Jeśli psek serpentynowy wymg wyminy, nleży skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. 1. Dokonć przeglądu psk serpentynowego, sprwdzjąc nciąg orz poszukując nstępujących oznk: Ndmierne zużycie Pęknięci UWAGA: Niewielkie pęknięci w kierunku poprzecznym (n szerokości psk) są dopuszczlne. Pęknięci w kierunku wzdłużnym (n długości ps) łączące pęknięci poprzeczne nie są dopuszczlne. Strzępieni Wytrte powierzchnie Sprwdzić dziłnie utomtycznego npincz i powiąznych z nim podzespołów.. Umieścić odpowiednie nrzędzie w śruie koł psowego npincz utomtycznego.. Orócić npincz utomtyczny w kierunku zgodnym z ruchem wskzówek zegr. c d e - Ps serpentynowy - Npincz utomtyczny c - Koło psowe jłowe d - Alterntor e - Koło psowe jłowe f - Koło psowe pompy wody morskiej f M pol CZERWIEC 2017 Stron 55

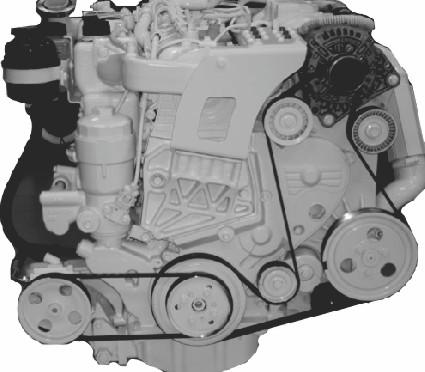

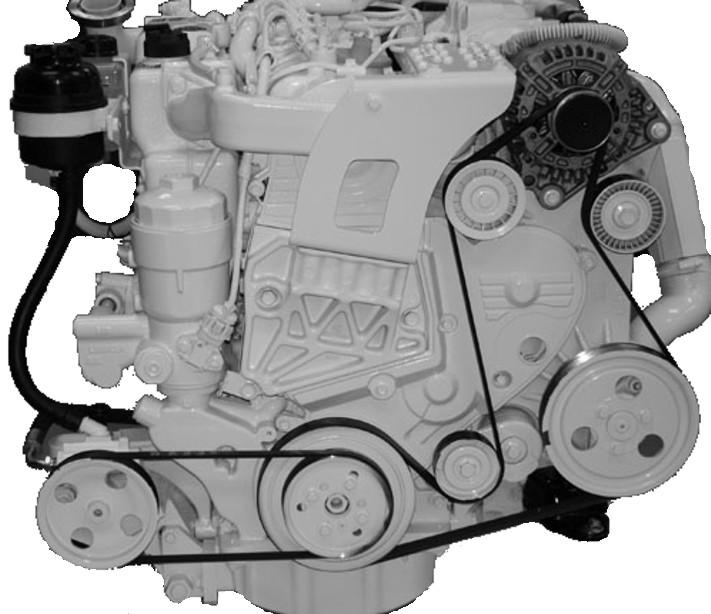

64 Rozdził 4 - Konserwcj c. Zwolnić npincz utomtyczny, pozwljąc, y powrócił do położeni ociążeni psk serpentynowego. d. Automtyczny npincz musi powrócić do położeni początkowego i utrzymć nciąg psk serpentynowego. Jeśli npincz utomtyczny nie dził płynnie lu nie powrc do położeni ociążeni, zpewnijąc nciąg psk, nleży go wymienić. Skontktowć się z utoryzownym delerem Mercury Diesel w celu uzyskni informcji n temt wszelkich potrze nprwy. 3. W przypdku psk serpentynowego nie m możliwości regulcji. Jeśli psek poluzuje się lu zcznie prcowć głośno, oznczć to ędzie, że jest zużyty i musi zostć wymieniony. Skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. 4. Jeśli psek serpentynowy wymg wyminy, nleży skontktowć się z utoryzowną stcją nprwczą Mercury Diesel. Akumultor Przestrzegć zleceń i instrukcji dołączonych do kumultor. Jeżeli nie są one dostępne, przestrzegć poniższych środków ostrożności dl kumultorów.! OSTRZEŻENIE Łdownie kumultor n łodzi lu używnie mostk klowego i kumultor dodtkowego, y uruchomić silnik grozi powżnymi orżenimi lu uszkodzeniem łodzi w wyniku pożru lu eksplozji. Rozłdowny kumultor nleży usunąć z łodzi i nłdowć w dorze wietrzonym pomieszczeniu, z dl od iskier i ogni.! OSTRZEŻENIE Akumultor wydziel podczs dziłni i łdowni gz, który może ulec zpłonowi i eksplozji spryskując otoczenie kwsem sirkowym, co grozi powżnymi poprzenimi. Przestrzeń wokół kumultor trze wietrzyć, podczs czynności związnych z jego osługą nleży nosić odzież ochronną. Środki ostrożności dotyczące kumultor w przypdku ukłdów wielosilnikowych Alterntory. Alterntory przeznczone są do łdowni pojedynczego kumultor doprowdzjącego energię elektryczną do pojedynczego silnik, n którym zinstlowny jest dny lterntor. Do jednego lterntor możn podłączyć tylko jeden kumultor. Nie podłączj dwóch kumultorów do tego smego lterntor ez zstosowni izoltor kumultorowego. Moduł sterujący silnik (ECM) i pnel integrujący jednostki pływjącej (VIP). ECM i VIP wymgją stilnego źródł npięci. Podczs prcy wielosilnikowej, jkieś urządzenie elektryczne znjdujące się n pokłdzie może spowodowć ngły spdek npięci w kumultorze. Npięcie może spść poniżej minimlnego npięci wymgnego dl ECM lu VIP. Alterntor drugiego silnik może tkże rozpocząć proces łdowni powodując skok npięci w ukłdzie elektrycznym silnik. W kżdym przypdku moduł ECM wyłączy się. Gdy npięcie powróci do żądnego zkresu, moduł ECM smoczynnie włączy się. Terz silnik ędzie prcowł normlnie. Tkie wyłączenie modułu ECM nstępuje zzwyczj tk szyko, że sprwi to wrżenie, że silnik trci zpłon. Przerywne lu tymczsowe wyłączenie VIP może spowodowć utrtę oprzyrządowni, przerwy zpłonu silnik i może ujemnie wpłynąć n efektywność zespołu npędowego i ezpieczeństwo łodzi. Akumultory. W łodzich wyposżonych w zespół silnikowy z elektronicznym sterowniem wielosilnikowym kżdy silnik nleży podłączyć do osonego kumultor, zpewnijąc stilne źródło npięci n potrzey modułu sterowni silnik (ECM). Przełączniki kumultorów. Przełączniki kumultorów powinny zwsze yć tk ustwione, y kżdy silnik prcowł n swoim kumultorze. Nie uruchmić silników z przełącznikmi w położeniu o lu wszystkie. W rzie wypdku, kumultor innego silnik może yć użyty do uruchomieni silnik z niedziłjącym kumultorem. Odłączniki kumultor. Odłączniki mogą yć używne do nłdowni kumultor pomocniczego stosownego do zsilni kcesoriów nleżących do wyposżeni łodzi. Nie powinno się ich stosowć do łdowni kumultor innego silnik łodzi, z wyjątkiem przypdków, gdy odłącznik jest specjlnie przystosowny do tego celu. Genertory. Genertor nleży uwżć z kumultor innego silnik. Stron M pol CZERWIEC 2017

65 Spis treści Rozdził 5 - Przechowywnie Rozdził 5 - Przechowywnie Niskie tempertury (tempertur zmrzni), sezonowe przechowywnie i przedłużone przechowywnie Przechowywnie w niskich temperturch (temperturch ujemnych), przechowywnie sezonowe i przechowywnie przez dłuższy okres Przechowywnie w niskich temperturch (temperturch poniżej zer) Przygotownie zespołu npędowego do przechowywni sezonowego lu przez dłuższy okres...59 Przechowywnie sezonowe Instrukcje dotyczące przechowywni przez dłuższy okres czsu Akumultor Ponowne przekznie do eksplotcji M pol CZERWIEC 2017 Stron 57

66 Rozdził 5 - Przechowywnie Niskie tempertury (tempertur zmrzni), sezonowe przechowywnie i przedłużone przechowywnie Przechowywnie w niskich temperturch (temperturch ujemnych), przechowywnie sezonowe i przechowywnie przez dłuższy okres WAŻNE: Firm Mercury Mrine zdecydownie zlec, y poniższe czynności serwisowe powierzyć prcownikom utoryzownej stcji nprwczej Mercury Diesel. Uszkodzeni wskutek mrozu nie są ojęte ogrniczoną gwrncją Mercury Mrine. UWAGA Wod, któr pozostł w sekcji wody morskiej ukłdu chłodzeni, może powodowć korozję, może zmrznąć i spowodowć uszkodzeni. Niezwłocznie po zkończeniu eksplotcji lu przed rozpoczęciem przechowywni (przez dowolny okres) w niskich temperturch nleży opróżnić sekcję wody morskiej ukłdu chłodzeni. Gdy łódź jest n wodzie, zwór denny powinien yć zmknięty ż do ponownego uruchomieni silnik; zezpieczy to przed ponownym wpływniem wody do ukłdu chłodzeni lu łodzi. Jeżeli łódź nie jest wyposżon w zwór denny, nleży pozostwić przewód wlotu wody odłączony i ztkny. UWAGA: Jko środek zpoiegwczy, zmocowć do wyłącznik zpłonu lu koł sterowego plkietkę z przypomnieniem dl opertor, y przed uruchomieniem silnik otworzył zwór denny lu odkorkowł i ponownie podłączył przewód wlotowy wody. Łódź uznwn jest z ędącą w okresie przechowywni zwsze, kiedy nie jest eksplotown. Okres czsu, przez który zespół npędowy nie jest użytkowny może yć krótki, np. por dzienn, noc, przez sezon, lu dłuższy okres czsu. Pewne środki ostrożności i procedury muszą yć przestrzegne, y zezpieczyć zespół npędowy przed uszkodzenimi spowodownymi przez mróz, korozję lu o te czynniki, podczs przechowywni. Uszkodzenie przez mróz może nstąpić w przypdku zmrznięci wody uwięzionej w ukłdzie chłodzeni wodą morską. N przykłd, wystwienie łodzi n dziłnie ujemnej tempertury nwet przez krótki okres czsu po jej eksplotcji może grozić uszkodzeniem. Uszkodzenie przez korozję jest wynikiem uwięzieni wody słonej, znieczyszczonej lu o wysokiej zwrtości minerłów w ukłdzie chłodzeni wodą morską. Słon wod nie powinn znjdowć się w ukłdzie chłodzeni silnik nwet przez krótki okres przechowywni. Po kżdorzowym użytkowniu łodzi nleży opróżnić i przepłukć ukłd chłodzeni. Eksplotcj w okresie niskich tempertur dotyczy użytkowni łodzi wtedy, kiedy istnieje możliwość wystąpieni tempertur ujemnych. Podonie, przechowywnie w sezonie występowni niskich tempertur (ujemnych) dotyczy okresu, kiedy łódź nie jest użytkown i istnieje możliwość wystąpieni ujemnych tempertur. W tych sytucjch nleży opróżnić sekcję wody morskiej ukłdu chłodzeni ntychmist po zkończeniu eksplotcji. Przechowywnie sezonowe Przechowywnie sezonowe ozncz okres rku eksplotcji łodzi równy lu dłuższy niż jeden miesiąc. Długość tego okresu czsu jest różn w zleżności od położeni geogrficznego miejsc, w którym łódź jest przechowywn. Środki ostrożności i procedury dotyczące przechowywni sezonowego oejmują wszystkie zleceni n temt przechowywni w temperturch ujemnych orz pewne czynności dodtkowe konieczne w przypdku przechowywni dłuższego niż krótki okres przechowywni w temperturch ujemnych. Przechowywnie przez długi okres czsu ozncz przechowywnie przez okres, który może trwć kilk sezonów lu dłużej. Środki ostrożności i procedury dl długiego okresu przechowywni oejmują wszystkie etpy wymienione dl przechowywni w okresie występowni ujemnych tempertur i przechowywni sezonowego plus kilk dodtkowych. Proszę odwołć się do procedur zwrtych w tym rozdzile dotyczących wrunków i długości przechowywni odpowiednich dl konkretnego zstosowni. Przechowywnie w niskich temperturch (temperturch poniżej zer) UWAGA Wod, któr pozostł w sekcji wody morskiej ukłdu chłodzeni, może powodowć korozję, może zmrznąć i spowodowć uszkodzeni. Niezwłocznie po zkończeniu eksplotcji lu przed rozpoczęciem przechowywni (przez dowolny okres) w niskich temperturch nleży opróżnić sekcję wody morskiej ukłdu chłodzeni. Gdy łódź jest n wodzie, zwór denny powinien yć zmknięty ż do ponownego uruchomieni silnik; zezpieczy to przed ponownym wpływniem wody do ukłdu chłodzeni lu łodzi. Jeżeli łódź nie jest wyposżon w zwór denny, nleży pozostwić przewód wlotu wody odłączony i ztkny. UWAGA: Jko środek zpoiegwczy, zmocowć do wyłącznik zpłonu lu koł sterowego plkietkę z przypomnieniem dl opertor, y przed uruchomieniem silnik otworzył zwór denny lu odkorkowł i ponownie podłączył przewód wlotowy wody. 1. Nleży zpoznć się ze wszystkimi środkmi ostrożności i wykonć wszystkie procedury opisne w punkcie Opróżninie ukłdu wody morskiej i opróżnić sekcję wody morskiej w ukłdzie chłodzeni. 2. Umieścić plkietkę ostrzegwczą przy urządzeniu sterowym z rdą dl opertor, y przed rozpoczęciem eksplotcji łodzi odetkł i podłączył przewód wlotu wody lu otworzył zwór denny, jeśli znjduje się n wyposżeniu. 3. Ay zpewnić dodtkową ochronę przed zmrzniem i korozją, nleży ukłd chłodzeni wodą morską npełnić mieszniną glikolu propylenowego i wody wodociągowej. Ptrz Przechowywnie sezonowe w tym rozdzile. Stron M pol CZERWIEC 2017

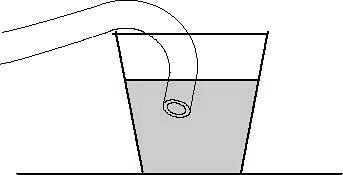

67 Przygotownie zespołu npędowego do przechowywni sezonowego lu przez dłuższy okres UWAGA Bez dosttecznego chłodzeni wodnego, silnik, pomp wody lu inne podzespoły mogą się przegrzć i ulec uszkodzeniu. Podczs prcy nleży doprowdzić z pośrednictwem wlotów wody odpowiednią ilość wody. WAŻNE: Jeśli łódź zostł już zdjęt z wody, nleży doprowdzić wodę do otworów wlotowych wody przed uruchomieniem silnik. 1. Doprowdzić wodę chłodzącą do otworów wlotowych wody lu wlotu pompy wody morskiej. 2. Uruchomić silnik i pozostwić do osiągnięci tempertury rooczej. 3. Wyłączyć silnik. 4. Wymin oleju silnikowego i filtr. 5. Uruchomić silnik i pozostwić prcujący przez około 15 minut. Sprwdzić, czy nie m wycieków oleju. Przechowywnie sezonowe 1. Nleży zpoznć się ze wszystkimi środkmi ostrożności i wykonć wszystkie procedury opisne w punkcie Przygotownie zespołu npędowego do przechowywni sezonowego lu przez dłuższy okres. 2. Nleży zpoznć się ze wszystkimi środkmi ostrożności i wykonć wszystkie procedury opisne w punkcie Opróżnić ukłd wody morskiej i opróżnić sekcję wody morskiej w ukłdzie chłodzeni. UWAGA Rozdził 5 - Przechowywnie Wod, któr pozostł w sekcji wody morskiej ukłdu chłodzeni, może powodowć korozję, może zmrznąć i spowodowć uszkodzeni. Niezwłocznie po zkończeniu eksplotcji lu przed rozpoczęciem przechowywni (przez dowolny okres) w ujemnych temperturch wyjąć łódź z wody i opróżnić sekcję wody morskiej ukłdu chłodzeni. WAŻNE: Zlec się, y n czs przechowywni w niskich temperturch (temperturch poniżej zer), przechowywni sezonowego lu przechowywni przez dłuższy okres do sekcji wody morskiej ukłdu chłodzeni wprowdzić zpoiegjący zmrzniu glikol propylenowy. Nleży upewnić się, czy środek przeciwko zmrzniu zwierjący glikol propylenowy zwier środek ntykorozyjny, orz czy jest on zlecny do stosowni w silnikch do łodzi. Nleży dokłdnie zstosowć się do zleceń producent glikolu propylenowego. 3. Npełnić ziornik wlewjąc około 5,6 l (6,0 kwrt m.) mieszniny glikolu propylenowego i wody wodociągowej, sporządzonej według zleceń producent, y zpewnić ochronę silnik przed njniższą temperturą, jkiej dziłniu zostnie poddny w sezonie niskich tempertur lu długiego przechowywni. 4. Odłączyć przewód wlotowy wody morskiej od pompy wody morskiej. Korzystjąc z przejściówki, jeśli nleży do wyposżeni, tymczsowo połączyć odpowiedniej długości odcinek przewodu do pompy wody morskiej i umieścić drugi koniec przewodu w ziorniku z glikolem propylenowym i wodą wodociągową. c Typowy ukłd - Pomp wody morskiej - Wąż tymczsowy c - Ziornik z glikolem propylenowym i wodą wodociągową M pol CZERWIEC 2017 Stron 59
