1 RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego: (13) (51) T3 Int.Cl. F25D 23/02 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (97) O udzieleniu patentu europejskiego ogłoszono: Europejski Biuletyn Patentowy 2016/48 EP B1 (54) Tytuł wynalazku: DRZWI DLA DOMOWEGO URZĄDZENIA CHŁODNICZEGO Z PRÓŻNIOWYM ELEMENTEM IZOLACYJNYM Z ZATOPIONYMI POWŁOKAMI ORAZ DOMOWE URZĄDZENIE CHŁODNICZE (30) Pierwszeństwo: DE (43) Zgłoszenie ogłoszono: w Europejskim Biuletynie Patentowym nr 2015/44 (45) O złożeniu tłumaczenia patentu ogłoszono: Wiadomości Urzędu Patentowego 2017/03 (73) Uprawniony z patentu: BSH Hausgeräte GmbH, München, DE (72) Twórca(y) wynalazku: PL/EP T3 CHRISTIAN EHNINGER, Giengen an der Brenz, DE MICHAEL SEELMEIER, Heuchlingen, DE JÖRG STELZER, Giengen, DE (74) Pełnomocnik: rzecz. pat. Mariusz Kondrat KONDRAT I PARTNERZY Al. Niepodległości 223/ Warszawa Uwaga: W ciągu dziewięciu miesięcy od publikacji informacji o udzieleniu patentu europejskiego, każda osoba może wnieść do Europejskiego Urzędu Patentowego sprzeciw dotyczący udzielonego patentu europejskiego. Sprzeciw wnosi się w formie uzasadnionego na piśmie oświadczenia. Uważa się go za wniesiony dopiero z chwilą wniesienia opłaty za sprzeciw (Art. 99 (1) Konwencji o udzielaniu patentów europejskich).

2 DRZWI DLA DOMOWEGO URZĄDZENIA CHŁODNICZEGO Z PRÓŻNIOWYM ELEMENTEM IZOLACYJNYM Z ZATOPIONYMI POWŁOKAMI ORAZ DOMOWE URZĄDZENIE CHŁODNICZE Opis [0001] Wynalazek dotyczy drzwi dla domowego urządzenia chłodniczego z próżniowym elementem izolacyjnym z osłoną, która obejmuje pustą przestrzeń. Pusta przestrzeń jest przynajmniej częściowo wypełniona elementem nośnym. Osłona ma powłokę wewnętrzną i powłokę zewnętrzną, przy czym powłoka zewnętrzna jest zbudowana przez element końcowy wykańczający drzwi od frontu. Ponadto wynalazek dotyczy domowego urządzenia chłodniczego z tego rodzaju drzwiami. [0002] W domowych urządzeniach chłodniczych, jak np. chłodziarce, zamrażarce lub chłodziarko-zamrażarce, wnętrze, gdzie są przechowywane produkty podlegające chłodzeniu w formie produktów spożywczych, potraw i napojów, jest wyznaczone ściankami. Dodatkowo może być przewidziany pojemnik wewnętrzny, który ma otwór z przodu, który jest zamykany przez drzwi. Również drzwi posiadają w związku z tym ściankę. [0003] Termiczne elementy izolacyjne mogą być przewidziane w różnej formie. Znane są przykłady, gdzie przewidziana jest pianka izolacyjna. W nowszych przykładach wykonania znane są również próżniowe elementy izolacyjne. Tak przykładowo z WO 2012/ A2 jest znana obudowa dla urządzenia chłodniczego, w której element izolacyjny jest wyznaczony przez zewnętrzną i wewnętrzną powłokę, a opakowanie materiału izolacyjnego znajduje się w przestrzeni pośredniej między powłokami. Materiałem izolacyjnym może być przykładowo ciało stałe o wysokiej porowatości. [0004] Za to z DE A1 znane są domowe urządzenie chłodnicze i ścianka termoizolacyjna. W tym przykładzie wykonania element izolacyjny może mieć dwie powłoki lub błony, między którymi wytworzona jest pusta przestrzeń, w której może zostać wytworzona próżnia. W innym przykładzie wykonania może być przewidziane, by błona tego elementu izolacyjnego sama miała kwadratową ramę, na której są przymocowane błona wewnętrzna w formie płytki i błona zewnętrzna tak, by tworzyły one całkowitą osłonę dla elementu izolacyjnego. [0005] Z DE A1 znane jest również, że powłoka wewnętrzna może być połączona z metalową powłoką zewnętrzną próżniowego elementu izolacyjnego za pomocą klejenia i spawania. W związku z tym po części można uzyskać tylko ograniczone połączenia 1

3 i właśnie w przypadku kompleksowej geometrii punkty łączenia mogą nie zostać w pełni wykonane. [0006] Ponadto w US A opisano izolowaną strukturę drzwi, która przykładowo może być zastosowana dla lodówki. Ta struktura drzwi ma powłokę zewnętrzną i znajdującą się w odległości od niej ścianę wewnętrzną, przy czym w przestrzeni między powłoką zewnętrzną a ścianą wewnętrzną panuje próżnia. Ponadto przewidziano izolację atmosferyczną, która jest umieszczona wokół powierzchni zewnętrznej powłoki zewnętrznej i krawędzi ściany wewnętrznej. Ta izolacja atmosferyczna może być przykładowo izolacją z włókna szklanego. [0007] Zadaniem wynalazku jest stworzenie drzwi dla domowego urządzenia chłodniczego oraz takiego domowego urządzenia chłodniczego, w których zostanie poprawione połączenie między powłoką wewnętrzną a powłoką zewnętrzną próżniowego elementu izolacyjnego. [0008] Zadanie to jest wykonane poprzez drzwi i domowe urządzenie chłodnicze według niezależnych zastrzeżeń. [0009] Drzwi dla domowego urządzenia chłodniczego według wynalazku obejmują przynajmniej jeden próżniowy element izolacyjny. Próżniowy element izolacyjny wykazuje osłonę, która obejmuje pustą przestrzeń, w której panuje próżnia. Ta pusta przestrzeń jest przynajmniej częściowo wypełniona elementem nośnym, przy czym osłona ma powłokę wewnętrzną i powłokę zewnętrzną. Powłoka zewnętrzna jest zbudowana przez element zamykający wykańczający drzwi od frontu. Istotnym aspektem wynalazku jest fakt, że powłoka wewnętrzna i ten element zamykający są połączone w punktach łączenia poprzez zalewanie lub zatapianie. Dla tego typu połączenia w przypadku próżniowych elementów izolacyjnych osiąga się wysoce szczelne wykonanie. Właśnie w tych punktach łączenia, w których powłoka wewnętrzna przylega do elementu zamykającego, dzięki zatapianiu lub zalewaniu połączenie jest bardzo stabilne mechanicznie. Dodatkowo przewiduje się, że powłoka wewnętrzna ma kołnierze oporowe, które przylegają do strony wewnętrznej elementu zamykającego. Kołnierze oporowe są otoczone masą zalewową. Takie wykonanie pozwala osiągnąć wyjątkowo obszerne zamknięcie tego punktu łączenia między powłoką wewnętrzną a elementem zamykającym tak, by została osiągnięta znaczna stabilność mechaniczna i w szczególności gazoszczelność. Jest to możliwe tylko poprzez zatapianie i niemożliwe do uzyskania w standardowych wykonaniach. 2

4 [0010] Ponadto przewiduje się, że masa zalewowa jest żywicą syntetyczną lub płynnym klejem. Dzięki temu można uzyskać nawet jeszcze lepsze stabilne mechaniczne połączenie niż zamknięcie gazoszczelne. Dodatkowo, dzięki specyfikacji masy zalewowej, wprowadzenie do odpowiednio zaprojektowanej przestrzeni ustalającej, jest bardzo efektywne i może być zdefiniowane w odniesieniu do ilości. Masę zalewową można zatem wprowadzić również do trudno dostępnych miejsc w przestrzeni ustalającej i bez pozostawiania pustych przestrzeni. [0011] Korzystnie przewiduje się, by kołnierze oporowe były otoczone masą zalewową na krawędziach bocznych i/lub z tyłu. Dzięki temu kołnierze oporowe są prawie osadzone z wielu stron w masie zalewowej, co czyni wymienione korzyści jeszcze wyraźniejszymi. [0012] Korzystnie przewiduje się, by element zamykający wykazywał na krawędziach bocznych odkształcenia skierowane ku tyłowi, które obejmują kołnierze oporowe. Dzięki temu kołnierze oporowe będą chronione po bokach i z tyłu. [0013] W szczególności przewiduje się, by między kołnierzami oporowymi a odkształceniami znajdowała się przestrzeń ustalająca ograniczona z boku i z tyłu, do której jest wprowadzona masa zalewowa. Pozwoli to z jednej strony na wyznaczenie przestrzeni, która jest przewidziana dla masy zalewowej tak, by ta w niepożądany sposób nie przedostała się podczas zatapiania kołnierzy oporowych do nieodpowiednich miejsc, lub nawet nie zatopiła przez to kołnierzy oporowych. Poprzez tę przestrzeń ustalającą można osiągnąć znaczącą korzyść w odniesieniu do dozowania masy zalewowej, ponieważ masa zalewowa może być umieszczona precyzyjnie w miejscach, w szczególności na bokach i/lub z tyłu kołnierzy oporowych tak, by uzyskać korzystne warunki do całkowitego osadzenia kołnierzy oporowych w masie zalewowej. Dzięki tym odkształceniom i stworzonej przez nie przestrzeni ustalającej może nastąpić również bardzo celowe wypełnienie tej przestrzeni ustalającej masą zalewową tak, by również tutaj grubość zalewania mogła być dokładnie zdefiniowana. [0014] Korzystnie przewiduje się, że przestrzeń ustalająca jest wypełniona masą zalewową na całej szerokości i w odległości od tylnych części odkształcenia. Wzmacnia to wyżej wymienione korzyści. [0015] Korzystnie przewiduje się, że w masie zalewowej jest zatopiony miejscowo przynajmniej jeden oddzielny element funkcyjny. Dzięki temu masa zalewowa jest stosowana wielofunkcyjnie przez to, że z jednej strony jest przewidziana do łączenia powłoki 3

5 wewnętrznej z powłoką zewnętrzną lub elementem zamykającym, z drugiej zaś wykazuje również pewne funkcje elementu nośnego. [0016] Korzystnie przewiduje się, że element nośny zawiera włókna szklane i/lub perlit i/lub krzemionkę i/lub piankę jako materiał termoizolacyjny. [0017] Korzystnie przewiduje się, że powłoka wewnętrzna jest wykonana z wielowarstwowej folii lub folii z metaliczną warstwą ochronną. [0018] Korzystnie element zamykający jest płytą zewnętrzną drzwi. [0019] W szczególnie korzystnym przypadku przewiduje się, że drzwi są drzwiami w pełni próżniowymi. W tym wykonaniu są w ten sposób zbudowane, ponieważ oprócz próżniowych elementów izolacyjnych nie zawierają żadnych innych piankowych elementów termoizolacyjnych. Jedynie przynajmniej jeden próżniowy element izolacyjny służy zatem do izolacji termicznej. Dzięki tego rodzaju w pełni próżniowym drzwiom, możliwa jest przy funkcji izolacji termicznej pozostającej na przynajmniej stałym poziomie, kompaktowa, a w szczególności wąska zabudowa. Pozwala to na podwyższenie objętości użytkowej przestrzeni wewnętrznej domowego urządzenia chłodniczego, na którym znajdują się te drzwi. [0020] Ponadto wynalazek dotyczy domowego urządzenia chłodniczego z drzwiami według wynalazku lub w korzystnym przykładzie ich wykonania. [0021] Dalsze cechy wynalazku wynikają z zastrzeżeń, figur i ich opisu. Wymienione powyżej w opisie cechy i kombinacje cech oraz cechy i kombinacje cech opisane poniżej w opisach figur i/lub przedstawione na figurach są możliwe do zastosowania nie tylko w podanych kombinacjach, ale również w innych kombinacjach lub samodzielnie, nie przekraczając granic wynalazku. Za objęte wynalazkiem i opublikowane należy zatem uznać również te przykłady wykonania wynalazku, które nie zostały wyraźnie przedstawione i wyjaśnione na figurach, jednak które wynikają i są wykonalne poprzez oddzielne kombinacje cech wynikających z wyjaśnionych przykładów wykonania. [0022] Przykłady wykonania wynalazku zostaną poniżej bliżej objaśnione na podstawie schematycznych figur. Figury przedstawiają: Fig. 1 Fig. 2 perspektywiczny widok przykładu wykonania domowego urządzenia chłodniczego, według wynalazku; perspektywiczny widok z tyłu ścianki zbudowanej w formie drzwi domowego urządzenia chłodniczego według fig. 1; 4

6 Fig. 3 Fig. 4 widok w stanie rozłożonym, przykład wykonania drzwi według fig. 2; oraz widok przekroju poziomego przez przykład wykonania drzwi według wynalazku, jakie zostały przedstawione na fig. 2 i fig. 3. [0023] Na figurach te same elementy lub elementy pełniące te same funkcje zostały oznaczone tymi samymi odnośnikami. [0024] Fig. 1 przedstawia perspektywiczny widok przykładu wykonania domowego urządzenia chłodniczego 1, które jest przeznaczone do przechowywania artykułów spożywczych, jak przykładowo napojów czy potraw. Domowe urządzenie chłodnicze 1 może być przykładowo chłodziarką lub zamrażarką lub też chłodziarko-zamrażarką. [0025] Domowe urządzenie chłodnicze 1 obejmuje obudowę 2, która obejmuje obudowę zewnętrzną lub pojemnik zewnętrzny 3 i umieszczoną w niej obudowę wewnętrzną, która jest pojemnikiem wewnętrznym 4. Pojemnik zewnętrzny 3 otacza pojemnik wewnętrzny 4, przy czym obydwa wykazują z przodu otwór do napełniania zamykany za pomocą drzwi 5. Pojemnik wewnętrzny 4 wyznacza bocznymi ścianami lub bocznymi ściankami 4a i 4b oraz ścianą tylną lub tylną ścianką 4c, oraz ścianką dolną 4d i ścianką górną 4e przestrzeń wewnętrzną 6. W zależności od budowy domowego urządzenia chłodniczego 1, ta przestrzeń wewnętrzna może być w całości przegrodą chłodzącą lub może obejmować przegrodę bezszronową, lub też przegrodę zamrażarki. Może być również przewidziane, że domowe urządzenie chłodnicze 1 jako przestrzeń wewnętrzną 6 ma przegrodę chłodzącą, w której wnętrzu jest zintegrowana przegroda zamrażarki, która jest wówczas zamykana własnymi drzwiami przegrody zamrażarki. [0026] W przykładzie wykonania przewiduje się, że drzwi 5 do zamykania przestrzeni wewnętrznej 6 są drzwiami izolacji próżniowej, w szczególności drzwiami pełnej izolacji próżniowej. W tym celu przewiduje się, że drzwi 5 mają przynajmniej jeden próżniowy element izolacyjny, który jest elementem izolacji termicznej. Drzwi 5 są ponadto również ścianką domowego urządzenia chłodniczego 1. [0027] Fig. 2 przedstawia w widoku perspektywicznym również stronę wewnętrzną 7 drzwi 5 z próżniowym elementem izolacyjnym 8. Drzwi 5 obejmują oprócz płytkowego, prostokątnego próżniowego elementu izolacyjnego 8, również ramę nośną 9. Rama nośna 9 obejmuje całkowicie obwodem próżniowy element izolacyjny 8. Próżniowy element izolacyjny 8 jest zatem podtrzymywany przez ramę nośną 9. 5

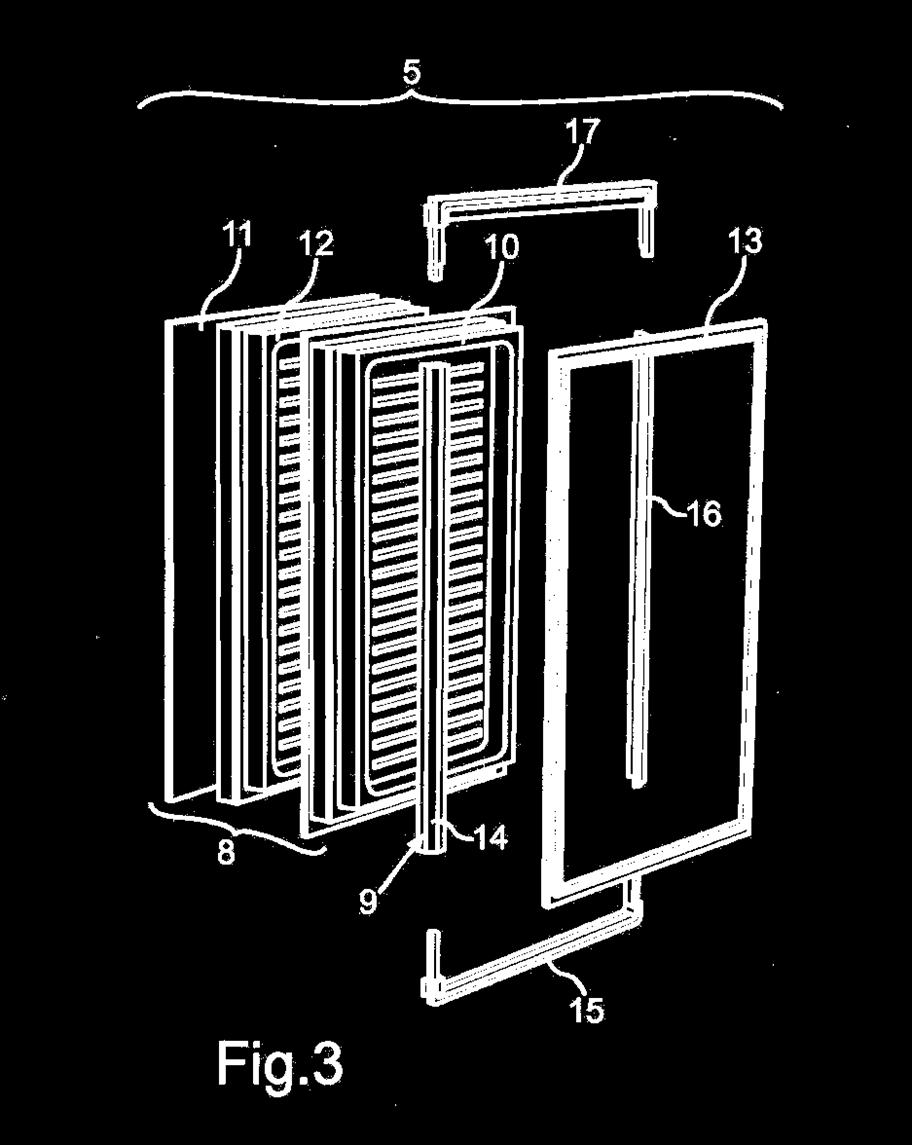

7 [0028] Rama nośna 9 jest również prostokątna i wieloczęściowa. Oczywiście możliwa jest również jednoczęściowa budowa ramy nośnej 9. [0029] Rama nośna 9 jest ponadto wykonana z tworzywa sztucznego, a w szczególności z elementów odlewanych ciśnieniowo i wytłaczanych elementów z tworzyw sztucznych. Może być przewidziane, że rama nośna 9 jest wykonana tylko z jednego materiału z tworzywa sztucznego lub z przynajmniej dwóch różnych materiałów z tworzyw sztucznych. [0030] Fig. 3 przedstawia drzwi 5 w stanie rozłożonym. [0031] Można przy tym zauważyć, że próżniowy element izolacyjny 8 ma tylną lub wewnętrzną powłokę 10, która jest wykonana jednoczęściowo z tworzywa sztucznego. Ponadto próżniowy element izolacyjny 8 obejmuje przednią powłokę lub powłokę zewnętrzną 11, która również jest wykonana jednoczęściowo z tworzywa sztucznego. W stanie złożonym próżniowego elementu izolacyjnego 8 obie powłoki 10 i 11 są ze sobą połączone. Przykładowo może tu być przewidziane klejenie lub spawanie. W przestrzeni pośredniej lub pustej przestrzeni wytworzonej między powłokami 10 i 11 jest umieszczony wypełniacz lub element nośny 12. Przykładowo może tu być przewidziane ciało stałe o wysokiej porowatości. Korzystnie jako materiał wypełniający przewiduje się krzemionkę. W tej przestrzeni pośredniej między powłokami 10 i 11 wytwarza się próżnię. [0032] Ponadto fig. 3 przedstawia otaczającą uszczelkę 13, która w stanie złożonym jest umieszczona na ramie nośnej 9. Rama nośna 9 jest zatem wykonana jako wielofunkcyjna i przewidziana do umieszczenia licznych rozmaitych oddzielnych przedmiotowych elementów. Oprócz uszczelki 13 może być na ramie nośnej 9 dodatkowo umieszczony jeszcze inny element funkcyjny. Przykładowo mogą tu być przewidziane zawiasy i/lub łożysko i/lub element usztywniający. [0033] W przykładzie wykonania rama nośna 9 obejmuje swoim prostokątnym kształtem cztery części ramy nośnej 14, 15, 16 i 17. Dwie części ramy nośnej 14 i 16, które są prostymi podłużnymi elementami, rozciągają się pionowo i równolegle. Tak samo równolegle względem siebie rozciągają się umieszczone poziomo części ramy nośnej 15 i 17. [0034] Drzwi 5 obejmują ponadto pokrywę 18 zewnętrzną lub przednią, która przykładowo jest zewnętrznym panelem płytowym. [0035] W przynajmniej jednej z części ramy nośnej 14 do 17 może być również zintegrowana, a zatem położona wewnątrz metalowa część usztywniająca. W szczególności 6

8 integracja ta przedstawia się w ten sposób, że metalowa część usztywniająca jest całkowicie otoczona materiałem z tworzywa sztucznego części ramy nośnej 14 do 17. [0036] Części ramy nośnej 14 do 17 mogą być zbudowane jako jeden element razem z ramą nośną 9 lub jako oddzielne części, które są ze sobą montowane, przykładowo przez wciskanie, zatrzaskiwanie, skręcanie, nitowanie lub klejenie. [0037] Fig. 4 przedstawia schematycznie drzwi 5 według fig. 2 w widoku przekroju poziomego, a zatem w płaszczyźnie x y. Drzwi 5 obejmują wymieniony już izolator próżniowy lub próżniowy element izolacyjny 8, przy czym w pustej przestrzeni 18 między powłoką wewnętrzną 10 a powłoką zewnętrzną, która jest zbudowana przez element zamykający 11, który jest panelem zewnętrznym drzwi, jest umieszczony materiał wypełniający lub element nośny 12. W przykładzie wykonania materiałem elementu nośnego 12 jest korzystnie krzemionka. [0038] Powłoka wewnętrzna 10 obejmuje kołnierze oporowe 10a i 10b, które znajdują się na krawędziach i korzystnie są wykonane, jako przebiegające dookoła. Tymi kołnierzami oporowymi 10a i 10b powłoka wewnętrzna 10 przylega do strony wewnętrznej 11a elementu zamykającego 11. [0039] Odkształcenia 11b i 11 c znajdują się w odległości od krawędzi bocznych 101 a i 101b jak również do stron tylnych 102a i 102b kołnierzy oporowych 10a i 10b. [0040] Ponadto odkształcenia 11b i 11c wyznaczają każdorazowo przestrzeń ustalającą 19 i 20, przy czym tylne ograniczenia w formie części odkształceń 111 b i 111c kończą się w odległości od krawędzi obwodu 8a powłoki wewnętrznej 10. Te przestrzenie ustalające 19 i 20 są wypełnione masą zalewową 22, która może być przykładowo żywicą syntetyczną lub płynnym klejem. Ta masa zalewowa 22 całkowicie zatapia kołnierze oporowe 10a i 10b, lub są one w niej osadzone aż do powierzchni przylegającej do strony wewnętrznej 11a. [0041] Jak wynika z widoku na fig. 4, przestrzenie ustalające 19 i 20 są miejscowo wypełnione masą zalewową 22, przy czym masa zalewowa jest w taki sposób wprowadzona, by pokrywała krawędzie boczne 101 a i 101b oraz strony tylne 102a i 102b. Przestrzenie ustalające 19 i 20 są w kierunku szerokości, a zatem w kierunku x całkowicie wypełnione. [0042] Dzięki temu połączenie między powłoką wewnętrzną 10 a elementem zamykającym 11 jest wytworzone poprzez zalewanie lub zatapianie. 7

9 [0043] Może być przewidziane, że w masie zalewowej 22 jest umieszczony i częściowo osadzony dodatkowy oddzielny element funkcyjny, tak by był on podtrzymywany przez masę zalewową 22. [0044] Powłoka wewnętrzna 10 może korzystnie być zbudowana z wielowarstwowej folii i/lub folii z metaliczną warstwą ochronną. [0045] Drzwi 5 są w szczególności pełnymi drzwiami próżniowymi. [0046] W szczególności przewiduje się, że odkształcenia 11b i 11c są wykonane na całym obwodzie. W przewiduje się wówczas również wykonanie przestrzeni ustalających 19 i 20 na pełnym obwodzie i również wykonanie masy zalewowej 22 na pełnym obwodzie, przy czym z takim przypadkiem mamy do czynienia w tych miejscach, w których kołnierze oporowe 10a i 10b przylegają d strony wewnętrznej elementu zamykającego 11. Lista odnośników do rysunków [0047] 1 domowe urządzenie chłodnicze 2 obudowa 3 obudowa zewnętrzna 4 obudowa wewnętrzna 4a, 4b ścianki boczne 4c 4d 4e ścianka tylna ścianka dolna ścianka górna 5 drzwi 6 przestrzeń wewnętrzna 7 strona wewnętrzna 8 próżniowy element izolacyjny 8a krawędź obwodu 9 rama nośna 10 powłoka wewnętrzna 8

10 10a, 10b kołnierze oporowe 11 element zamykający 11a 11b,c strona wewnętrzna odkształcenia 12 element nośny 13 uszczelka 14, 15, 16, 17 części ramy nośnej 18 pusta przestrzeń 19 przestrzeń ustalająca 20 przestrzeń ustalająca 22 masa zalewowa 101a, 101b krawędzie boczne 102a, 102b strony tylne 111b, 111c części odkształceń 9

11 Zastrzeżenia Patentowe 1. Drzwi (5) dla domowego urządzenia chłodniczego (1), z próżniowym elementem izolacyjnym (8) z osłoną, która otacza opróżnioną pustą przestrzeń (18), która przynajmniej częściowo jest wypełniona elementem nośnym (12), przy czym osłona ma powłokę wewnętrzną (10) i powłokę zewnętrzną, a powłoka zewnętrzna jest zbudowana przez element zamykający (11) zamykający drzwi (5) od frontu, znamienne tym, że powłoka wewnętrzna (10) i element zamykający (11) są połączone w punktach łączenia poprzez zatapianie, powłoka wewnętrzna (10) ma kołnierze oporowe (10a, 10b), które przylegają do strony wewnętrznej (11a) elementu zamykającego (11), przy czym kołnierze oporowe (10a, 10b) są otoczone przez masę zalewową (22), a masa zalewowa (22) jest żywicą syntetyczną lub płynnym klejem. 2. Drzwi (5) według zastrzeżenia 1, znamienne tym, że kołnierze oporowe (10a, 10b) są otoczone masą zalewową (22) na krawędziach bocznych (101a, 101b) i/lub stronach tylnych (102a, 102b). 3. Drzwi (5) według zastrzeżenia 1 albo 2, znamienne tym, że na krawędziach bocznych element zamykający (11) ma skierowane ku tyłowi odkształcenia (11b, 11 c), które łączą się za kołnierzami oporowymi (10a, 10b). 4. Drzwi (5) według zastrzeżenia 3, znamienne tym, że odkształcenia (11b, 11c) są umieszczone z boku i/lub z tyłu kołnierzy oporowych (10a, 10b) w odległości od kołnierzy oporowych (10a, 10b). 5. Drzwi (5) według zastrzeżenia 3 i 4, znamienne tym, że między kołnierzami oporowymi (10a, 10b) a odkształceniami (11 b, 11c) jest przestrzeń ustalająca (19, 20) ograniczona z boku i z tyłu, do której jest wprowadzona masa zalewowa (20). 6. Drzwi (5) według zastrzeżenia 5, znamienne tym, że przestrzeń ustalająca (19, 20) jest na całej szerokości i w odległości od tylnych części odkształcenia (111b, 111c) wypełniona masą zalewową (22). 7. Drzwi (5) według któregokolwiek z poprzednich zastrzeżeń, znamienne tym, że w masie zalewowej (22) jest miejscowo zatopiony przynajmniej jeden oddzielny element funkcyjny. 8. Drzwi (5) według któregokolwiek z poprzednich zastrzeżeń, znamienne tym, że element nośny (12) zawiera włókno szklane i/lub perlit i/lub krzemionkę i /lub piankę. 10

12 9. Drzwi (5) według któregokolwiek z poprzednich zastrzeżeń, znamienne tym, że powłoka wewnętrzna (10) jest wykonana z wielowarstwowej folii i/lub folii z metaliczną warstwą ochronną. 10. Drzwi (5) według któregokolwiek z poprzednich zastrzeżeń, znamienne tym, że element zamykający (11) jest przednią płytą zewnętrzną drzwi. 11. Drzwi (5) według któregokolwiek z poprzednich zastrzeżeń, znamienne tym, że są one pełnymi drzwiami próżniowymi. 12. Domowe urządzenie chłodnicze (1) z drzwiami (5) według któregokolwiek z poprzednich zastrzeżeń. 11
