1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Klasyfikacja: (54) Chłodziarko-zamrażarka i jej wyposażenie (73) Uprawniony z rejestracji wzoru przemysłowego: AMICA WRONKI SPÓŁKA AKCYJNA, Wronki, (PL) (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 05/ ) Twórca(y) wzoru przemysłowego: Chróścielewski Krzysztof, Łódź, (PL); Włodarczyk Mariusz, Łódź, (PL); Łaszkiewicz Andrzej, Dąbrówka, (PL); Sęk Edward, Ujazd, (PL) PL 15199

2 Zgłaszający: AMICA WRONKI S.A., Wronki, ul. Mickiewicza 52 Twórcy wzoru przemysłowego: Krzysztof Chróścielewski, Andrzej Łaszkiewicz Edward Sęk Mariusz Włodarczyk Chłodziarko - zamrażarka i jej wyposażenie Przedmiotem wzoru przemysłowego jest chłodziarko - zamrażarka wraz z wyposażeniem w postaci półek, pojemników i szuflad. Istotę wzoru przemysłowego stanowi nowa postać przedmiotu przejawiająca się w kształcie, powierzchni i układzie linii składających się na chłodziarkę i jej wyposażenie. Przedmiot wzoru przemysłowego jest uwidoczniony na załączonych ilustracjach na Fig.1, Fig.2, Fig.3 i Fig.4, Fig.5, Fig.6, Fig.7, Fig.8 i Fig.9. Fig. 1 przedstawia chłodziarko - zamrażarkę z zamkniętymi drzwiami chłodziarki i zamrażarki w widoku z przodu, fig.2 przedstawia chłodziarko - zamrażarkę z zamkniętymi drzwiami chłodziarki i zamrażarki w widoku perspektywicznym od strony boczno - czołowej, fig.3 - przedstawia widok wnętrza drzwi komory chłodziarki wraz z wyposażeniem, fig.4 widok wnętrza chłodziarko - zamrażarki przy otwartych drzwiach chłodziarki i zamrażarki wraz z pełnym wyposażeniem i panelem sterowania, fig. 5 - przedstawia widok wnętrza drzwi komory chłodziarki wraz z wyposażeniem, fig.6 - przedstawia widok panelu sterowania, fig. 7 przedstawia wewnętrzną powierzchnię boczną komory chłodziarki z prowadnicami i osadzonymi na nich półkami, fig.8 - widok

3 2 perspektywiczny ściany wewnętrznej chłodziarki z zamocowana na prowadnicy półką, a fig. 9 przedstawia widok spustu wody usytuowanego w dolnej części chłodziarko - zamrażarki. Chłodziarko - zamrażarka według wzoru przemysłowego mająca korpus o prostopadłościennym kształcie, zaopatrzony w górnej części w panel sterowania a w dolnej części w spust wody, podzielony wewnątrz poziomą przegrodą na dwie komory: chłodziarkę i zamrażarkę z umieszczonymi wewnątrz tych komór półkami, pojemnikami i szufladami, przy czym każda z komór zamykana jest osobnymi drzwiami zaopatrzonymi od wewnątrz w kolejne półki i pojemniki posiada następujące cechy istotne: Chłodziarko - zamrażarka ma korpus, którego krawędź górna pokrywa się z krawędzią górną drzwi komory chłodziarki a krawędź dolna pokrywa się z krawędzią dolną drzwi komory zamrażarki. Urządzenie w stanie zamkniętym tworzy jednolitą bryłę przedzieloną w widoku z przodu wąską pionowa szczeliną między dolną krawędzią drzwi chłodziarki a górną krawędzią drzwi zamrażarki. Drzwi chłodziarki i zamrażarki mają po obu stronach na całych swoich wysokościach jednakowe ścięcia. Przekrój poprzeczny obojga drzwi w przekroju poprzecznym jest jednakowy i ma zarys zbliżony do trapezu równoramiennego pozbawionego dłuższej podstawy. Długość krótszej podstawy trapezu odpowiada szerokości powierzchni obu drzwi miedzy dwoma pionowymi krawędziami, od których zaczynają się ścięcia. Długość tą mają dwa jednakowe poziome uchwyty ułożone jeden zamocowane trwale jeden pod drugim przy czym jeden uchwyt zamocowany jest w górnej części drzwi zamrażarki a drugi w dolnej części drzwi chłodziarki. Wysokość komory zamrażarki jest mniejsza od wysokości komory chłodziarki. Panel sterowania umieszczony jest na pasie górnym płaszczyzny czołowej korpusu chłodziarko - zamrażarki lekko wypukłym w stosunku do pozostałej płaszczyzny czołowej korpusu. Drzwi chłodziarki od strony wnętrza zaopatrzone są w cztery pojemniki o różnej szerokości tzw. balkoniki wykonane z transparentnego tworzywa, mocowane przez wcisk do uformowanych bocznych zaczepów drzwi wewnętrznych, przy czym pojemnik położony najniżej jest najmniejszy i zamocowana jest miedzy wewnętrznym dodatkowym profilem w kształcie w widoku z przodu szerokiej litery U. Na końcówkach tego profilu powyżej umieszczona jest drugi większy pojemnik a wyżej kolejne dwa. Ściany boczne komory chłodziarki maja powierzchnię falistą. Ułożone naprzeciw siebie na przeciwległych bocznych ścianach grzbiety fal jeden pod drugim tworzą zestaw

4 3 prowadnic dla wsuwanych półek, pojemników i uchwytów. Pozycja wsuwanej w te prowadnice półki ustalana jest za pomocą ruchomego zaczepu umieszczonego w dolnej części półki. Grzbiety elementów falistych są wyprofilowane łagodnie co umożliwia czyszczenie i mycie ścian w optymalny sposób. Głębokość komory i półek oraz gabaryty i profile grzbietów fal są tak dobrane, iż umożliwiają wyciągnięcie półek ruchem półobrotowym i przełożenie ich na inną pozycję bez konieczności wyciągania półek z przestrzeni komory chłodziarki. Ponadto półki wsuwane do komory chłodziarki mają od spodu otwory do mocowania wieszaków na butelki. Na dnie komory chłodziarki umieszczony jest transparentny pojemnik na warzywa a nad nim transparentny pojemnik typu fresh-zone suwany w dodatkowych prowadnicach mocowanych do półki wsuwanej umieszczonej najniżej. Komora zamrażarki zaopatrzona jest w trzy szuflady umieszczone jedna pod drugą, których część nośna wykonana jest z tworzywa nieprzeźroczystego, a front jest transparentny. Szuflady maja boczne prowadnice po których suwają się w komorze zamrażarki. Drzwi zamrażarki zaopatrzone są w dwa głębokie transparentne balkoniki wciskane za pomocą zaczepów uformowanych na wewnętrznej powierzchni drzwi zamrażarki. Zarówno drzwi zamrażarki jak i chłodziarki należą do drzwi głębokich tzw. deep door co umożliwia np. w zamrażarce zastosowanie głębokich balkoników umożliwiających składowanie nie tylko pizzy ale także większych opakowań np. lodów. Spust wody wykonany z tworzywa umieszczony na dolnym pasie przedniej ściany korpusu jest wysuwany i umożliwia odprowadzanie wody podczas odmrażania.

5 4 Fig. 1 Fig.2 Fig. 3

6

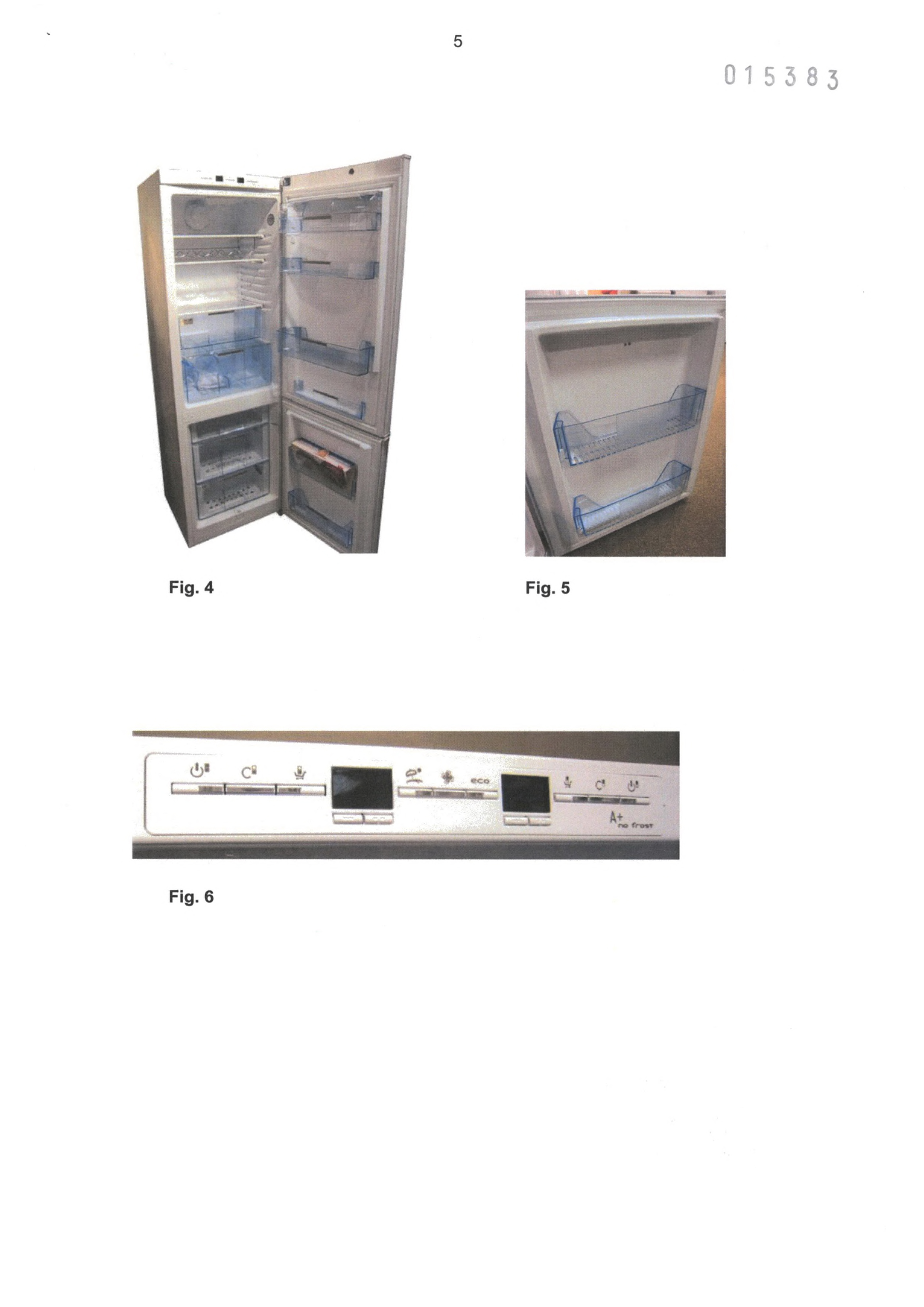

7 5 Fig. 4 Fig. 6 Fig. 5

8

9 6 Fig. 7 Fig. 8 Fig. 9

10
