1 PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE kod CPV: DZIAŁ ROBOTY BUDOWLANE GRUPA ROBOTY W ZAKRESIE INSTALACJI BUDOWLANYCH KLASA ROBOTY W ZAKRESIE INSTALACJI ELEKTRYCZNYCH KATEGORIA ROBOTY W ZAKRESIE PRZEWODÓW INSTALACJI ELEKTRYCZNYCH ORAZ OPRAW OŚWIETLENIOWYCH KATEGORIA INSTALOWANIE SYSTEMÓW ALARMOWYCH I ANTEN KATEGORIA INSTALOWANIESY SPRZĘTU TELEKOMUNIKACYJNEGO Nazwa inwestycji : Rement budynku Sądu Rejonowego w Zgorzelcu Adres inwestycji : Zgorzelec, ul. Armii Krajowej 104. Inwestor : Projektant : Sąd Rejonowy w Zgorzelcu mgr inŝ. Adam Szewczyk Nr upr.: 82/DOŚ/04 w s z e l k i e p r a w a z a s t r z e Ŝ o n e

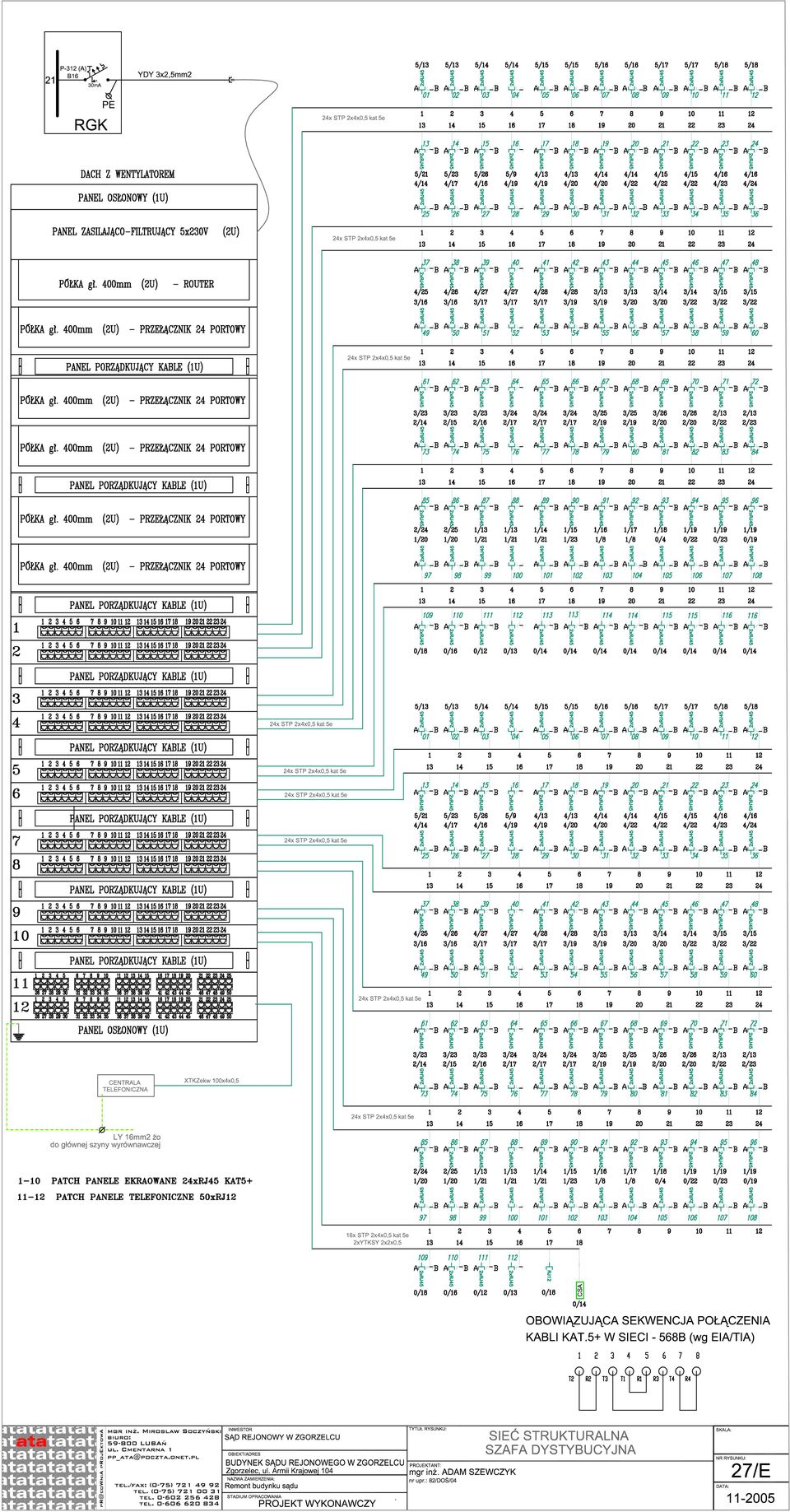

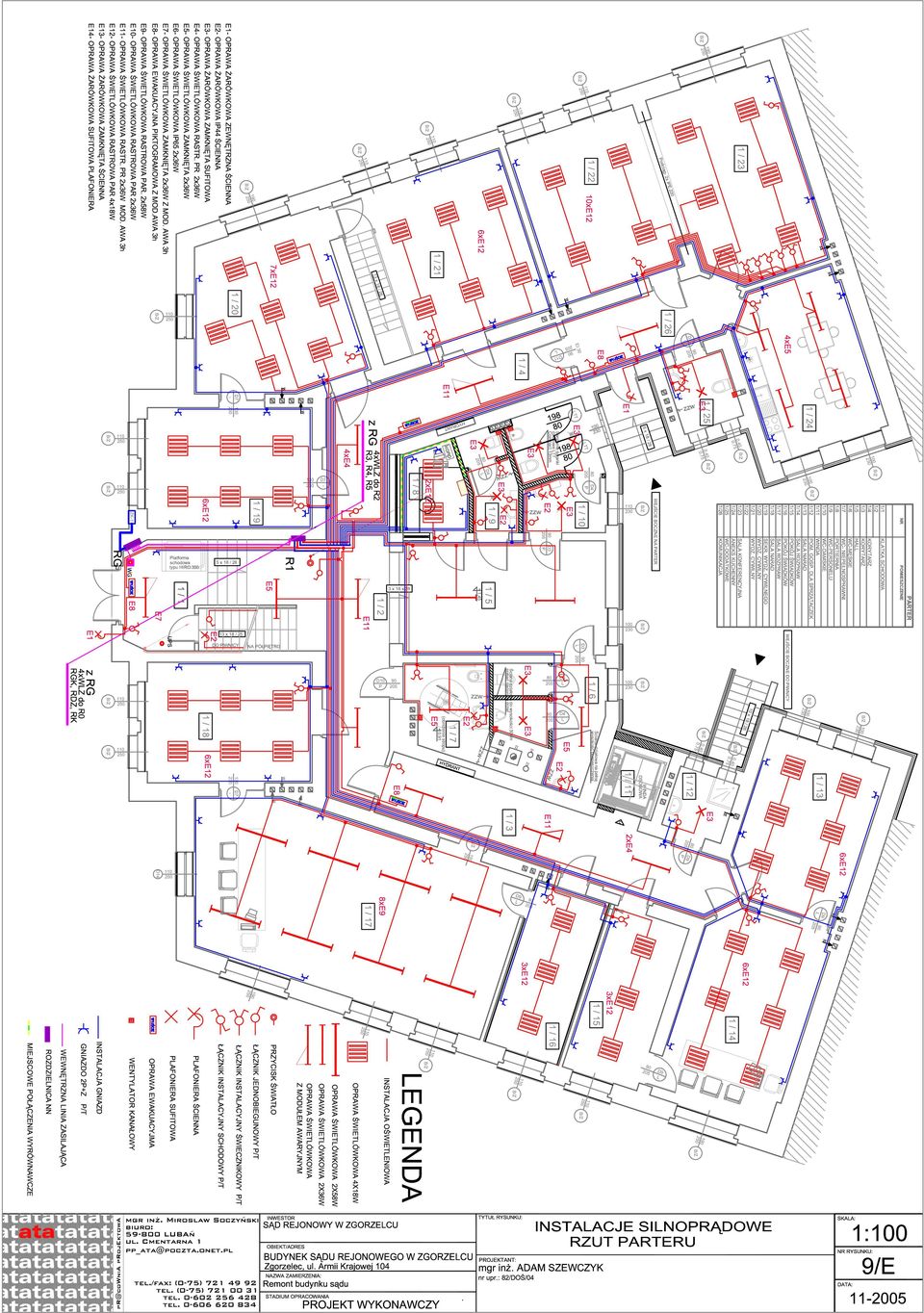

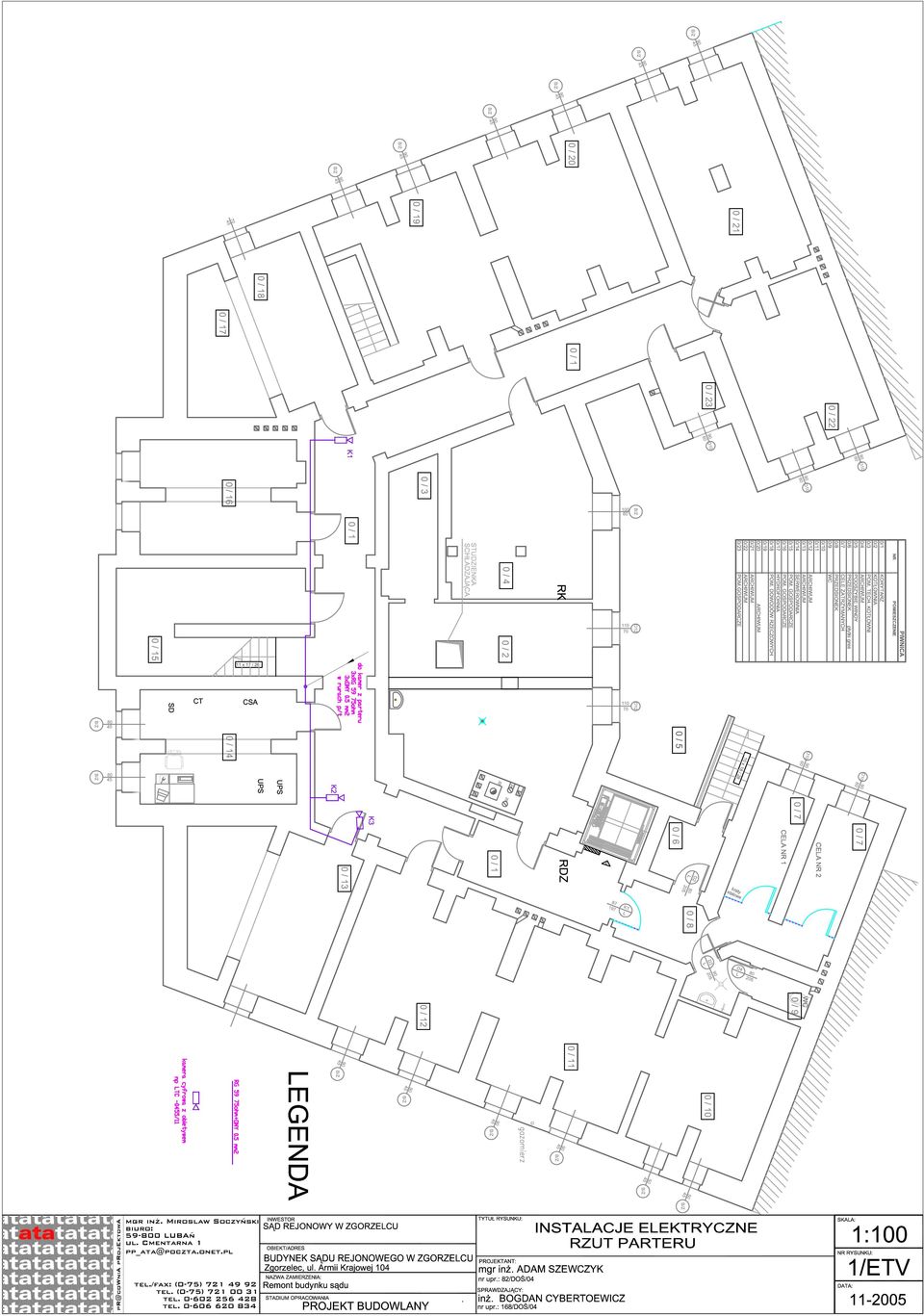

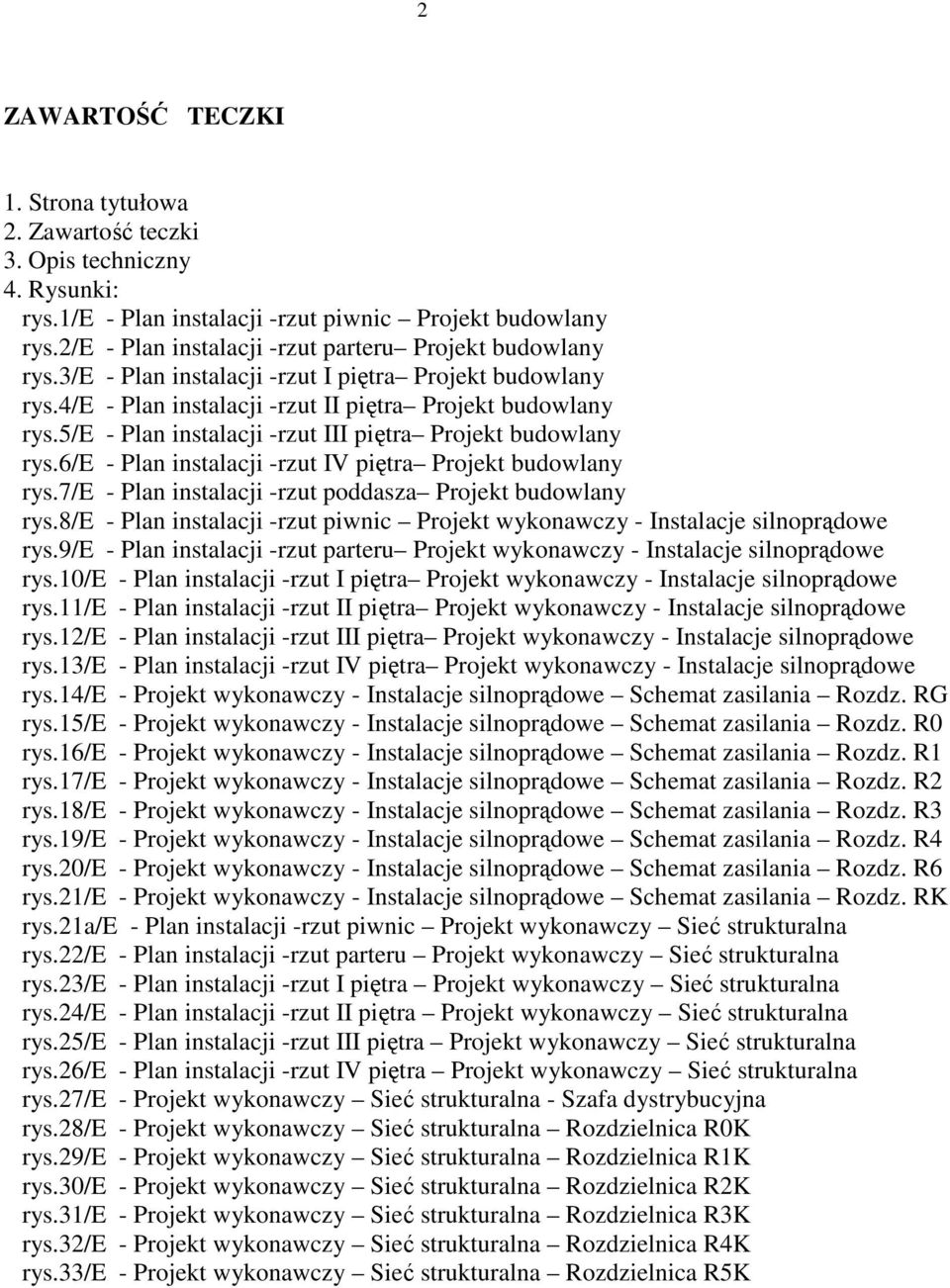

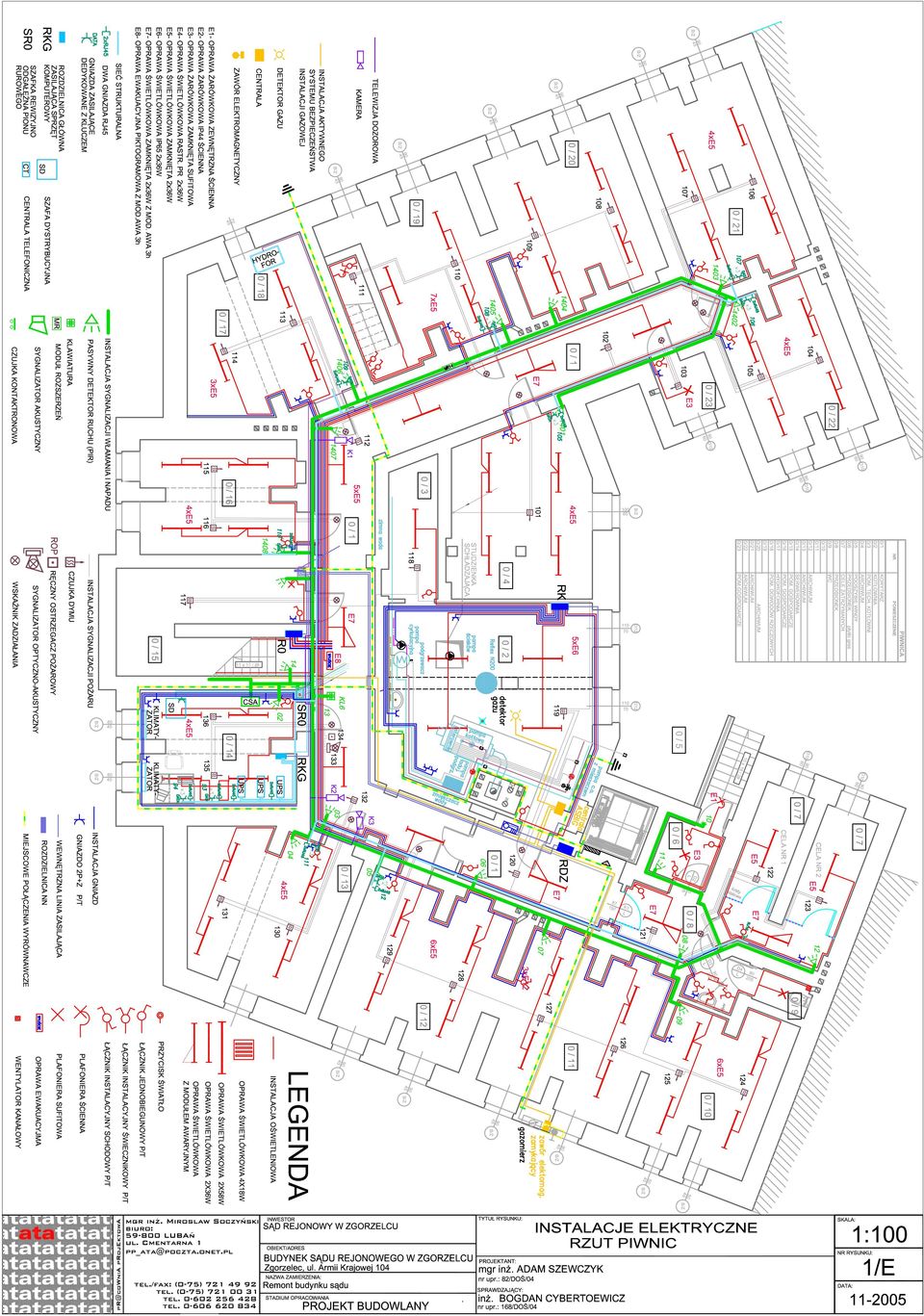

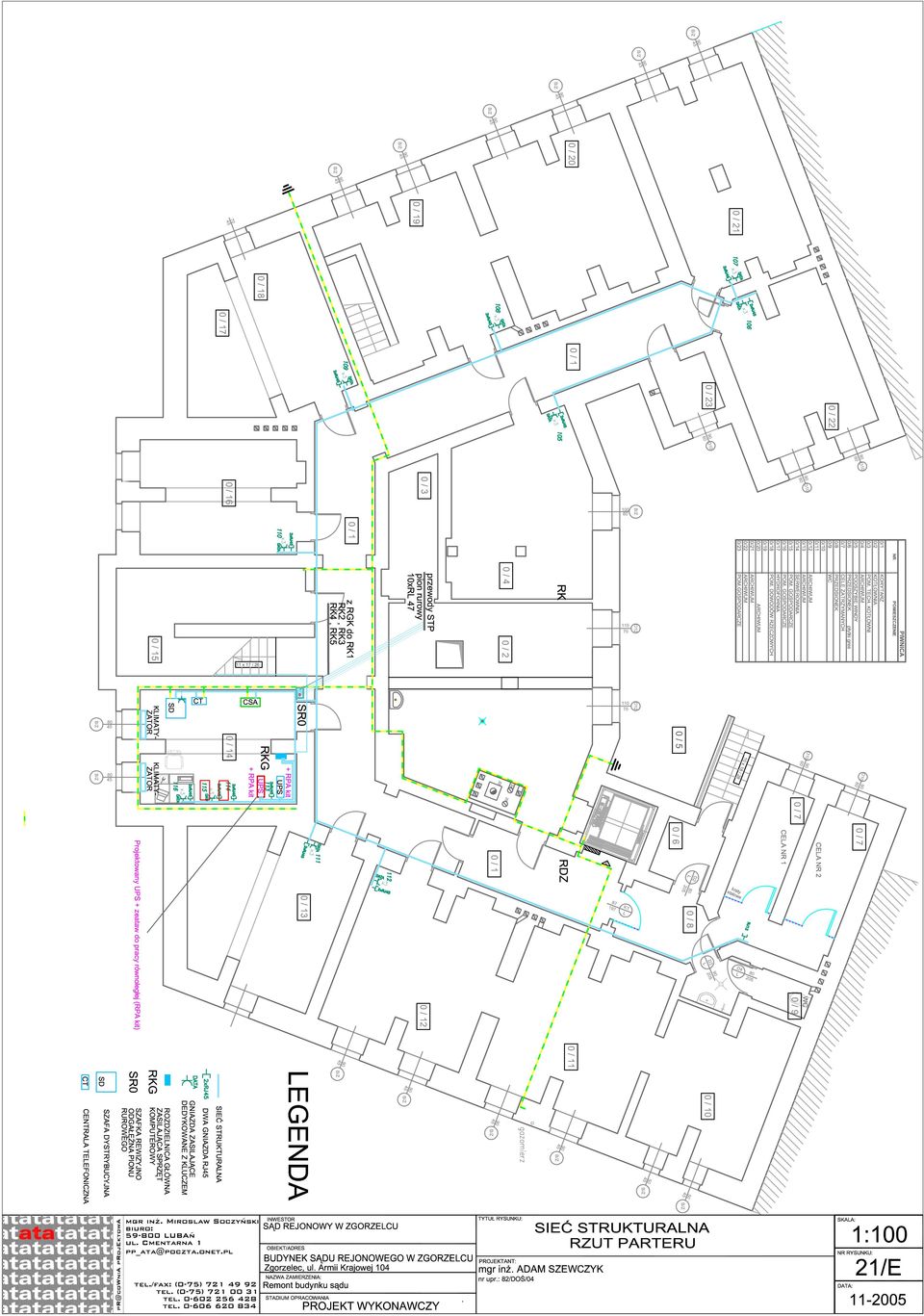

2 2 ZAWARTOŚĆ TECZKI 1. Strona tytułowa 2. Zawartość teczki 3. Opis techniczny 4. Rysunki: rys.1/e - Plan instalacji -rzut piwnic Projekt budowlany rys.2/e - Plan instalacji -rzut parteru Projekt budowlany rys.3/e - Plan instalacji -rzut I piętra Projekt budowlany rys.4/e - Plan instalacji -rzut II piętra Projekt budowlany rys.5/e - Plan instalacji -rzut III piętra Projekt budowlany rys.6/e - Plan instalacji -rzut IV piętra Projekt budowlany rys.7/e - Plan instalacji -rzut poddasza Projekt budowlany rys.8/e - Plan instalacji -rzut piwnic Projekt wykonawczy - Instalacje silnoprądowe rys.9/e - Plan instalacji -rzut parteru Projekt wykonawczy - Instalacje silnoprądowe rys.10/e - Plan instalacji -rzut I piętra Projekt wykonawczy - Instalacje silnoprądowe rys.11/e - Plan instalacji -rzut II piętra Projekt wykonawczy - Instalacje silnoprądowe rys.12/e - Plan instalacji -rzut III piętra Projekt wykonawczy - Instalacje silnoprądowe rys.13/e - Plan instalacji -rzut IV piętra Projekt wykonawczy - Instalacje silnoprądowe rys.14/e - Projekt wykonawczy - Instalacje silnoprądowe Schemat zasilania Rozdz. RG rys.15/e - Projekt wykonawczy - Instalacje silnoprądowe Schemat zasilania Rozdz. R0 rys.16/e - Projekt wykonawczy - Instalacje silnoprądowe Schemat zasilania Rozdz. R1 rys.17/e - Projekt wykonawczy - Instalacje silnoprądowe Schemat zasilania Rozdz. R2 rys.18/e - Projekt wykonawczy - Instalacje silnoprądowe Schemat zasilania Rozdz. R3 rys.19/e - Projekt wykonawczy - Instalacje silnoprądowe Schemat zasilania Rozdz. R4 rys.20/e - Projekt wykonawczy - Instalacje silnoprądowe Schemat zasilania Rozdz. R6 rys.21/e - Projekt wykonawczy - Instalacje silnoprądowe Schemat zasilania Rozdz. RK rys.21a/e - Plan instalacji -rzut piwnic Projekt wykonawczy Sieć strukturalna rys.22/e - Plan instalacji -rzut parteru Projekt wykonawczy Sieć strukturalna rys.23/e - Plan instalacji -rzut I piętra Projekt wykonawczy Sieć strukturalna rys.24/e - Plan instalacji -rzut II piętra Projekt wykonawczy Sieć strukturalna rys.25/e - Plan instalacji -rzut III piętra Projekt wykonawczy Sieć strukturalna rys.26/e - Plan instalacji -rzut IV piętra Projekt wykonawczy Sieć strukturalna rys.27/e - Projekt wykonawczy Sieć strukturalna - Szafa dystrybucyjna rys.28/e - Projekt wykonawczy Sieć strukturalna Rozdzielnica R0K rys.29/e - Projekt wykonawczy Sieć strukturalna Rozdzielnica R1K rys.30/e - Projekt wykonawczy Sieć strukturalna Rozdzielnica R2K rys.31/e - Projekt wykonawczy Sieć strukturalna Rozdzielnica R3K rys.32/e - Projekt wykonawczy Sieć strukturalna Rozdzielnica R4K rys.33/e - Projekt wykonawczy Sieć strukturalna Rozdzielnica R5K

3 3 OPIS TECHNICZNY 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy "Instalacji elektrycznych wewnętrznych" w części budynku Sądu Rejonowego w ZGORZELCU przy ul. Armii Krajowej Podstawa prawna opracowania projektu Podstawą opracowania jest zlecenie Inwestora 1.3. ZałoŜenia Podstawą techniczną opracowania dokumentacji są załoŝenia technicznoekonomiczne przedstawione przez Inwestora. Zakres projektowanych robót w pierwszym etapie realizacji obejmuje : - wymianę instalacji elektrycznych silnoprądowych z dostosowaniem do obowiązujących przepisów. - ułoŝenie koryt, kanałów, listew instalacyjnych dla instalacji teletechnicznych, - wykonanie sieci okablowania strukturalnego w budynku - rozbudowa istniejącej instalacji alarmowej - Wykonanie instalacji sygnalizacji poŝaru. - Wykonanie instalacji telewizji dozorowej 2.1. Zasilanie Zasilanie budynku w energię elektryczną projektuje się z istniejącego złącza kablowego istniejącą wewnętrzną linią zasilającą. do projektowanej o rozdzielnicy głównej RG. Przyciski wyzwalające główny wyłącznik prądu umieścić w korytarzu przy wejściach do budynku w skrzynce z drzwiami z szybą. Odcięcie dopływu prądu do obiektu realizować poprzez wyjęcie wkładek bezpiecznikowych w złączu Urządzenia rozdzielcze Projektuje się następujące rozdzielnice rozdzielnicę główną RG w wykonaniu wnękowym, w miejscu istniejącej rozdzielnicy. Z projektowanej rozdzielnicy naleŝy zasilić projektowane rozdzielnice piętrowe i instalacje odbiorcze budynku oaz istniejące WLZ.

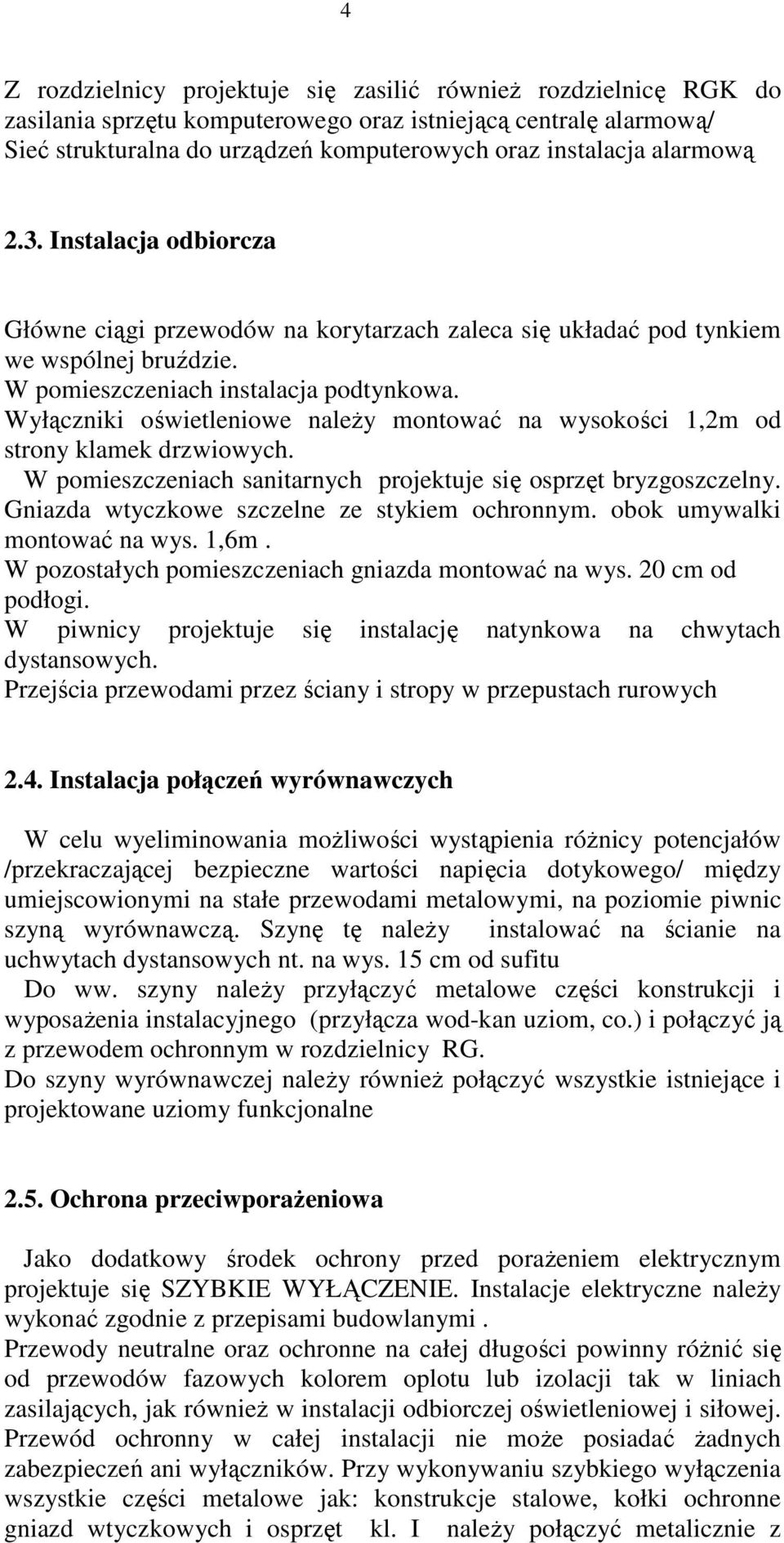

4 4 Z rozdzielnicy projektuje się zasilić równieŝ rozdzielnicę RGK do zasilania sprzętu komputerowego oraz istniejącą centralę alarmową/ Sieć strukturalna do urządzeń komputerowych oraz instalacja alarmową 2.3. Instalacja odbiorcza Główne ciągi przewodów na korytarzach zaleca się układać pod tynkiem we wspólnej bruździe. W pomieszczeniach instalacja podtynkowa. Wyłączniki oświetleniowe naleŝy montować na wysokości 1,2m od strony klamek drzwiowych. W pomieszczeniach sanitarnych projektuje się osprzęt bryzgoszczelny. Gniazda wtyczkowe szczelne ze stykiem ochronnym. obok umywalki montować na wys. 1,6m. W pozostałych pomieszczeniach gniazda montować na wys. 20 cm od podłogi. W piwnicy projektuje się instalację natynkowa na chwytach dystansowych. Przejścia przewodami przez ściany i stropy w przepustach rurowych 2.4. Instalacja połączeń wyrównawczych W celu wyeliminowania moŝliwości wystąpienia róŝnicy potencjałów /przekraczającej bezpieczne wartości napięcia dotykowego/ między umiejscowionymi na stałe przewodami metalowymi, na poziomie piwnic szyną wyrównawczą. Szynę tę naleŝy instalować na ścianie na uchwytach dystansowych nt. na wys. 15 cm od sufitu Do ww. szyny naleŝy przyłączyć metalowe części konstrukcji i wyposaŝenia instalacyjnego (przyłącza wod-kan uziom, co.) i połączyć ją z przewodem ochronnym w rozdzielnicy RG. Do szyny wyrównawczej naleŝy równieŝ połączyć wszystkie istniejące i projektowane uziomy funkcjonalne 2.5. Ochrona przeciwporaŝeniowa Jako dodatkowy środek ochrony przed poraŝeniem elektrycznym projektuje się SZYBKIE WYŁĄCZENIE. Instalacje elektryczne naleŝy wykonać zgodnie z przepisami budowlanymi. Przewody neutralne oraz ochronne na całej długości powinny róŝnić się od przewodów fazowych kolorem oplotu lub izolacji tak w liniach zasilających, jak równieŝ w instalacji odbiorczej oświetleniowej i siłowej. Przewód ochronny w całej instalacji nie moŝe posiadać Ŝadnych zabezpieczeń ani wyłączników. Przy wykonywaniu szybkiego wyłączenia wszystkie części metalowe jak: konstrukcje stalowe, kołki ochronne gniazd wtyczkowych i osprzęt kl. I naleŝy połączyć metalicznie z

5 5 przewodem ochronnym. Wszystkie połączenia przewodu ochronnego i neutralnego wykonać w sposób zapewniający pewność zestyku. Wszystkie obwody gniazd zabezpieczone są wyłącznikami róŝnicowo - prądowymi o prądzie róŝnicowym 30mA. Po wykonaniu instalacji szybkiego wyłączenia naleŝy odpowiednimi pomiarami sprawdzić skuteczność szybkiego wyłączenia UłoŜenie koryt, kanałów, listew instalacyjnych dla instalacji teletechnicznych, W związku z brakiem moŝliwości wyłączenia remontowanego budynku z uŝytkowania w całości, zachodzi konieczność wykonania projektowanych robót etapami. W danym etapie realizacji naleŝy w remontowanych pomieszczeniach wykonać wszystkie prace związane z przygotowaniem konstrukcji nośnych i przewodów dla instalacji przewidzianych do wykonania w kolejnych etapach. Rury instalacyjne układać zgodnie z planami projektowanych instalacji teletechnicznych. Koryta i listwy instalacyjne układać wg rysunków sieci strukturalnej Zasilanie sieci okablowania strukturalnego Rozdzielnicę RGK naleŝy zamontować w pomieszczeni serwerowni zasilić z osobnego obwodu z rozdzielnicy głównej budynku wg projektu instalacji elektrycznych. Przewidziano moŝliwość zasilania sprzętu komputerowego poprzez zestaw zasilacz awaryjnych przystosowanych do pracy równoległej (UPS) Wymagana moc jednego UPS-a 10 kw Projektuje się trzy UPS o zasilaniu 3 fazowym i wyjściu 1 fazowym.. Przewody do gniazd dedykowanych do zasilania sprzętu komputerowego układać we wspólnych korytach z przewodami logicznymi oddzielonymi przegrodą z rozdzielnic piętrowych RK0 RK5 zasilanych z rozdzielnicy RGK Do zasilania sprzętu komputerowego projektuje się gniazda dedykowane zabezpieczone kluczem i montowane w zestawach z gniazdami logicznymi Sieć strukturalna Przewody STP kat. 5+układać wspólnie z przewodami zasilającymi gniada dedykowane w kanałach i listwach instalacyjnych w osobnej przegrodzie. Istniejącą centralę telefoniczną przenieść do pomieszczenia serwerowni. na kaŝdym stanowisku odbiorczym zamontować dwa gniada zasilające dedykowane i dwa jednakowe gniazda RJ45.

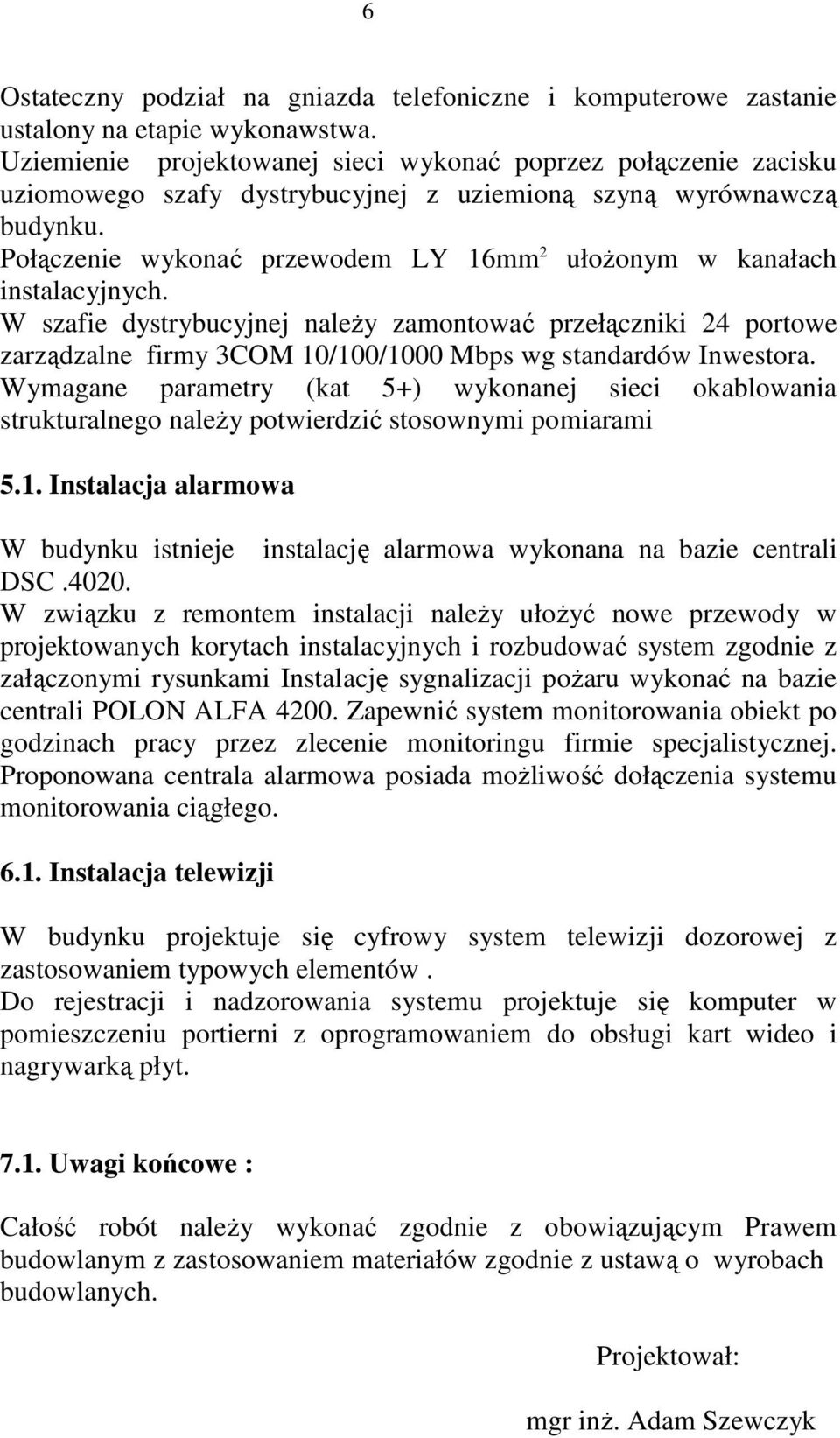

6 6 Ostateczny podział na gniazda telefoniczne i komputerowe zastanie ustalony na etapie wykonawstwa. Uziemienie projektowanej sieci wykonać poprzez połączenie zacisku uziomowego szafy dystrybucyjnej z uziemioną szyną wyrównawczą budynku. Połączenie wykonać przewodem LY 16mm 2 ułoŝonym w kanałach instalacyjnych. W szafie dystrybucyjnej naleŝy zamontować przełączniki 24 portowe zarządzalne firmy 3COM 10/100/1000 Mbps wg standardów Inwestora. Wymagane parametry (kat 5+) wykonanej sieci okablowania strukturalnego naleŝy potwierdzić stosownymi pomiarami 5.1. Instalacja alarmowa W budynku istnieje instalację alarmowa wykonana na bazie centrali DSC W związku z remontem instalacji naleŝy ułoŝyć nowe przewody w projektowanych korytach instalacyjnych i rozbudować system zgodnie z załączonymi rysunkami Instalację sygnalizacji poŝaru wykonać na bazie centrali POLON ALFA Zapewnić system monitorowania obiekt po godzinach pracy przez zlecenie monitoringu firmie specjalistycznej. Proponowana centrala alarmowa posiada moŝliwość dołączenia systemu monitorowania ciągłego Instalacja telewizji W budynku projektuje się cyfrowy system telewizji dozorowej z zastosowaniem typowych elementów. Do rejestracji i nadzorowania systemu projektuje się komputer w pomieszczeniu portierni z oprogramowaniem do obsługi kart wideo i nagrywarką płyt Uwagi końcowe : Całość robót naleŝy wykonać zgodnie z obowiązującym Prawem budowlanym z zastosowaniem materiałów zgodnie z ustawą o wyrobach budowlanych. Projektował: mgr inŝ. Adam Szewczyk
