1 Projekt został wykonany przez: Usługi Projektowo Wykonawcze D. W. Kolassa ELK-KOMP Spółka Jawna Białe Błota, Murowaniec, ul. Opalowa tel./fax (52) , Spis treści 1 Dokumenty projektanta Stwierdzenie przygotowania zawodowego Postanowienie Zaświadczenia PIIB Opis techniczny instalacji elektrycznych wewnętrznych Podstawa opracowania projektu Zakres projektu Informacje wstępne Instalacja oświetlenia Gniazda wtyczkowe 230V ogólnego przeznaczenia Zasilanie urządzeń technologicznych Zasilanie komór chłodniczych Zasilanie agregatów chłodniczych i wentylacji mechanicznej Zasilanie dźwigów Zasilanie lokalnego punktu dystrybucyjnego LPD Instalacja ekwipotencjalna Instalacja odgromowa Uwagi końcowe MontaŜ tablic i rozdzielnic Rozprowadzenie przewodów Ochrona przeciwprzepięciowa Ochrona przeciwporaŝeniowa Bilans energetyczny...10 Spis rysunków Rys. 1 Rys. 2 Rys. 3 Rys. 4 Rys. 5 Rys. 6 Rys. 7 Rys. 8 Rys. 9 Rzut niskiego parteru. Instalacja gniazd i obwodów zasilających Rzut wysokiego parteru. Instalacja gniazd i obwodów zasilających Maszynownia i Wentylatornia. Instalacja gniazd i obwodów zasilających Rzut niskiego parteru. Instalacja oświetlenia Rzut wysokiego parteru. Instalacja oświetlenia Maszynownia i Wentylatornia. Instalacja oświetlenia Schemat komunikacji opraw awaryjnych z centralą monitorującą Schemat instalacji ekwipotencjalnej Rzut dachu instalacja odgromowa 1

2 Rys. 10 Schemat ideowy tablicy GTR część 1 Rys. 11 Schemat ideowy tablicy GTR część 2 Rys. 12 Schemat ideowy tablicy GTR część 1 Rys. 13 Schemat ideowy rozdzielnicy R1 tablica TR1 Rys. 14 Schemat ideowy rozdzielnicy R1 tablica TO1 Rys. 15 Schemat ideowy rozdzielnicy R2 tablica TR2 Rys. 16 Schemat ideowy rozdzielnicy R2 tablica TO2 Rys. 17 Schemat ideowy rozdzielnicy R3 tablica TR3 część 1 Rys. 18 Schemat ideowy rozdzielnicy R3 tablica TR3 część 2 Rys. 19 Schemat ideowy rozdzielnicy R3 tablica TO3 Rys. 20 Schemat ideowy rozdzielnicy R4 tablica TR4 Rys. 21 Schemat ideowy rozdzielnicy R4 tablica TO4 Rys. 22 Schemat ideowy rozdzielnicy R5 tablica TR5 część 1 Rys. 23 Schemat ideowy rozdzielnicy R5 tablica TR5 część 2 Rys. 24 Schemat ideowy rozdzielnicy R5 tablica TR5 część 3 Rys. 25 Schemat ideowy rozdzielnicy R5 tablica TR5 część 4 Rys. 26 Schemat ideowy rozdzielnicy R5 tablica TO5 Rys. 27 Schemat ideowy rozdzielnicy R6 tablica TR6 Rys. 28 Schemat ideowy rozdzielnicy R6 tablica TO6 Rys. 29 Schemat ideowy tablicy zakładu fryzjerskiego TZF Rys. 30 Schemat ideowy tablicy komór chłodniczych TKCh 2

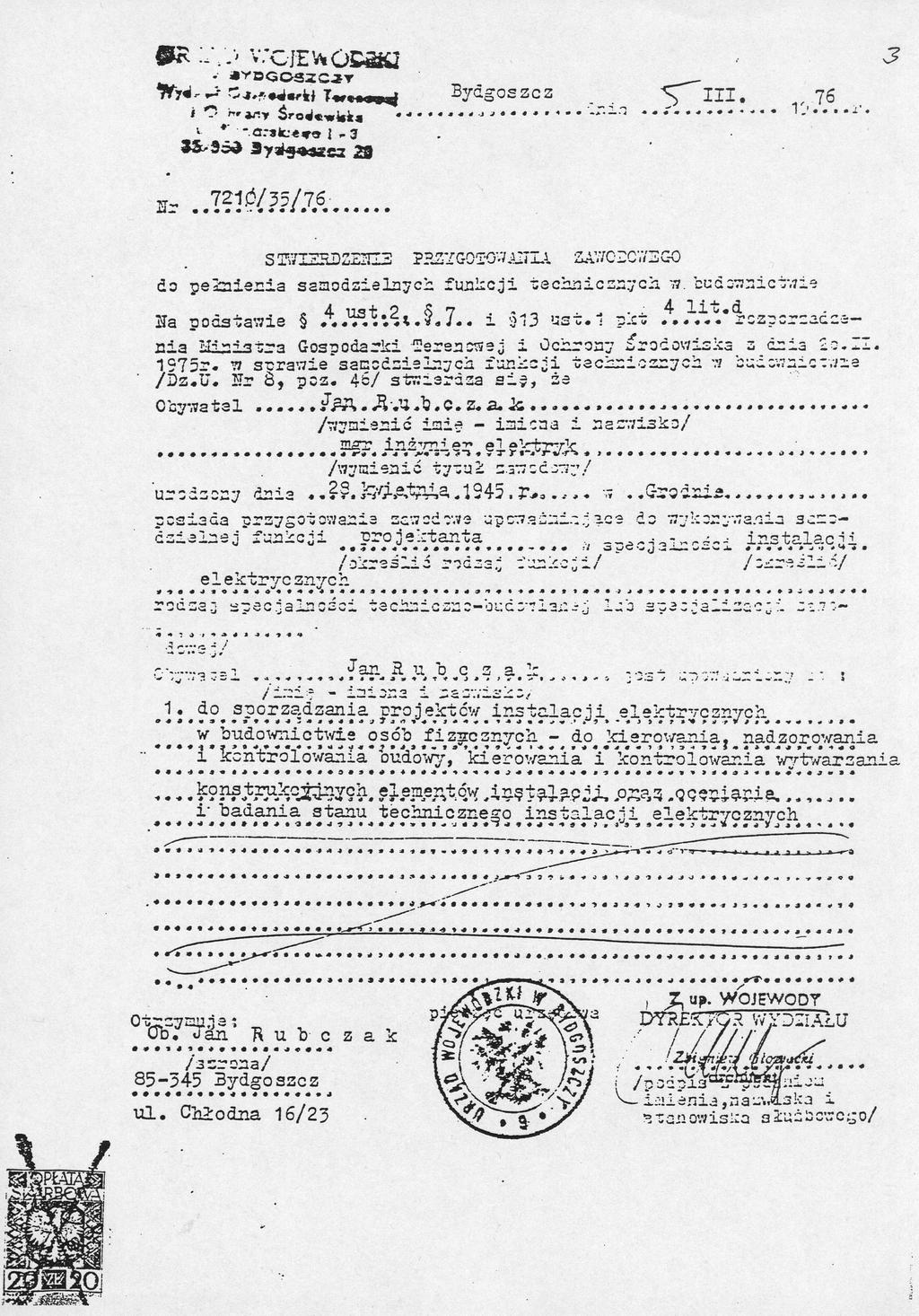

3 1 Dokumenty projektanta 1.1 Stwierdzenie przygotowania zawodowego 3

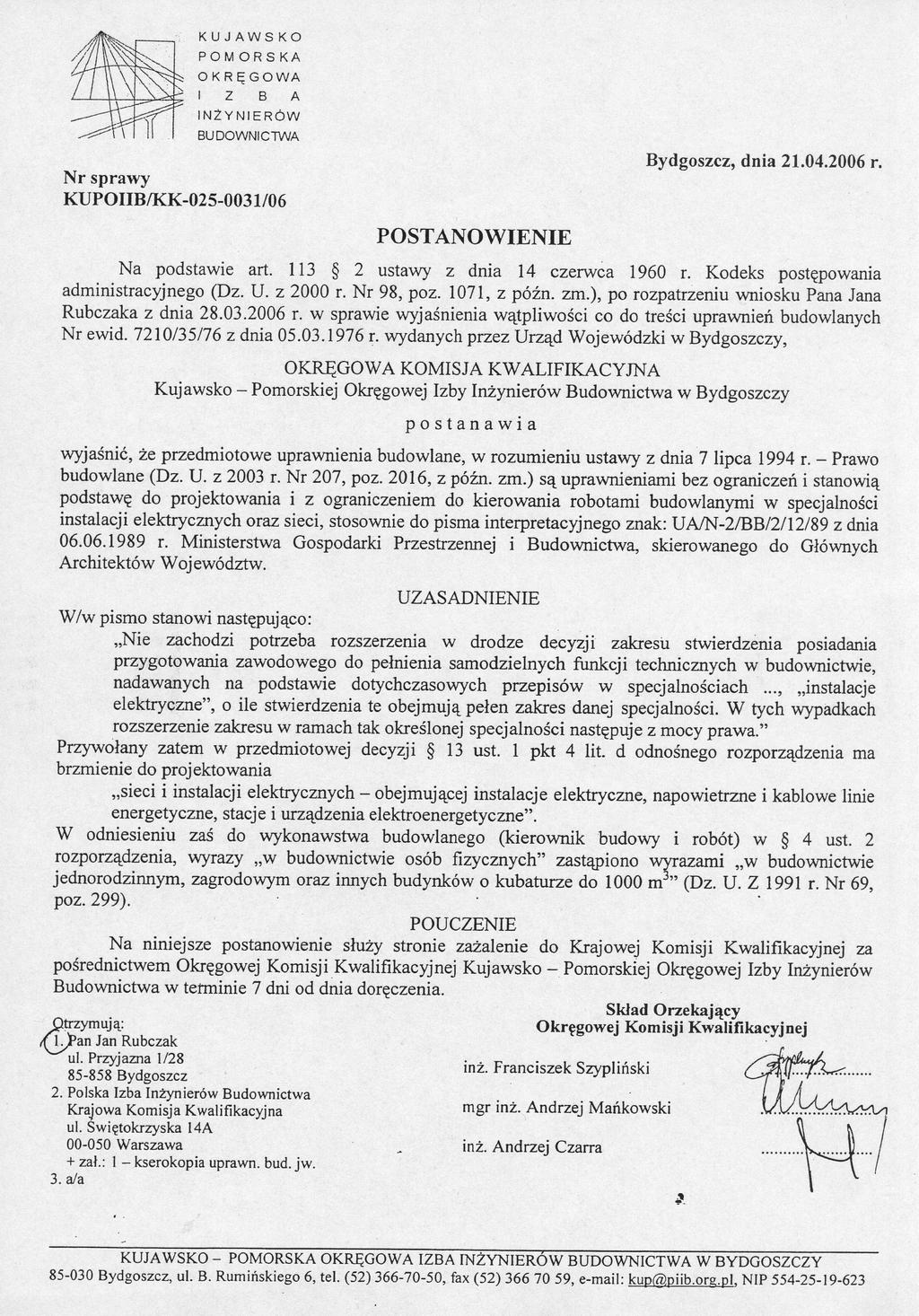

4 1.2 Postanowienie 4

5 1.3 Zaświadczenia PIIB 5

6 6

7 2 Opis techniczny instalacji elektrycznych wewnętrznych 2.1 Podstawa opracowania projektu Projekt opracowano na podstawie zlecenia Inwestora, projektu architektury, technologii i opracowań branŝowych, obowiązujących norm i przepisów oraz wiedzy inŝynierskiej. 2.2 Zakres projektu Niniejsze opracowanie stanowi projekt wykonawczy instalacji elektrycznych i swym zakresem obejmuje; lokalizację na rzutach obwodów elektrycznych, schematy ideowe rozdzielnic elektrycznych, dobór i rozmieszczenie opraw oświetleniowych, instalację monitorowania modułów awaryjnych w oprawach oświetleniowych, instalację ekwipotencjalną, instalację odgromową. 2.3 Informacje wstępne Projekt dotyczy przebudowy i rozbudowy istniejącego obiektu. Stan istniejący zawarty jest w opracowaniu biura Miastoprojekt Bydgoszcz Dokumentacja Powykonawcza, Instalacje Elektryczne z września 1994 roku. Zmianie ulega całość instalacji elektrycznych poza jedną komorą chłodniczą, która została wykluczona z zakresu opracowania w tym przypadku naleŝy tylko odtworzyć zasilanie w/w komory. Wszystkie istniejące tablice elektryczne oraz obwody elektryczne podlegają likwidacji. Wszystkie linie zasilające w/w tablice prowadzone od rozdzielnicy RNN-2 podlegają likwidacji. Projektuje się nowy system zasilania oparty na następującym schemacie; od rozdzielnicy głównej RG (przy stacji transformatorowej) projektuje się dwie nowe linie zasilające (zasilanie sekcji nierezerwowanej i sekcji rezerwowanej) do projektowanej GTR na niskim parterze (lokalizacja wskazana na rysunku, przekroje kabli określone na schemacie tablicy GTR), dodatkowo tylko dla potrzeb komór chłodniczych projektuje się linię zasilającą od rozdzielnicy agregatu (j.w.) do GTR przełączanie automatycznie za pomocą układu SZR, wszystkie 3 linie wlz będą rozłączane zdalnie poprzez wyłączniki poŝarowe prądu zlokalizowane przy wejściach do budynku kuchni na poziomie niskiego i wysokiego parteru, projektuje się zasilanie w układzie sieci TN-S, wszystkie projektowane instalacje są to instalacje zalicznikowe Centrum Onkologii rozlicza się za energię elektryczną po stronie średniego napięcia i posiada wystarczającą rezerwę mocy dla potrzeb projektowanego obiektu, wszystkie przewody zasilające Blok śywienia prowadzone będą w budynkach na poziomie technicznym (piwnice) i nie występuje konieczność projektowania (i uzgadnia) instalacji doziemnych. 7

8 2.4 Instalacja oświetlenia Projektuje się oświetlenie elektryczne pomieszczeń w zakresie opracowania. Rozmieszczenie opraw opracowano przy wykorzystaniu programu Dialux stosując wytyczne normy PN-EN Światło i oświetlenie, Oświetlenie miejsc pracy, Miejsca pracy we wnętrzach. Część obwodów oświetleniowych zasilana będzie z sekcji napięcia rezerwowanego w szczególności oprawy w pomieszczeniu kuchni gorącej, w ciągach komunikacyjnych, na stołówce i inne. Dla zapewnienia bezpieczeństwa wybrane oprawy zostały wyposaŝone w moduły zasilania awaryjnego. Projektuje się oświetlenie ewakuacyjne oprawy z piktogramami wyposaŝone w moduły zasilania awaryjnego. Wszystkie moduły zasilania awaryjnego objęto systemem monitorowania schemat na rysunku nr 7. Centralkę i drukarkę systemu projektuje się w pomieszczeniu serwerowni. Dla zasilania obwodów elektrycznych oświetlenia projektuje się w rozdzielnicach głównych od R1 do R6 tablice oświetlenia oznaczone odpowiednio od TO1 do TO6. Zasilanie oświetlenia maszynowni i wentylatorowni projektuje się z tablicy TO7, która jest częścią rozdzielnicy RZS. Schemat rozdzielnicy RZS w projekcie automatyki. 2.5 Gniazda wtyczkowe 230V ogólnego przeznaczenia Projektuje się instalację gniazd wtyczkowych 230V ogólnego przeznaczenia. Gniazda rozmieszczono we wszystkich pomieszczeniach. Stosować wyłącznie gniazda ze stykiem ochronnym. W toaletach stosować tylko gniazda bryzgoszczelne. Obwody zasilane są z tablic o numerach od TR1 do TR6. Gniazda w maszynowni i wentylatorowni zasilane są z rozdzielnicy RZS. 2.6 Zasilanie urządzeń technologicznych Projektuje się zasilanie energią elektryczną urządzeń technologicznych. Zasilanie opracowano na podstawie szczegółowych wytycznych zawartych w projekcie technologii Bloku śywieniowego. Urządzenia zasilane są poprzez dedykowane gniazdka wtyczkowe, lub bezpośrednio z przewodu (przyłączem stałym). Przewody zasilające urządzenia grzewcze w kuchni gorącej (wysepka) prowadzone będą w rurkach instalacyjnych zatopionych pod posadzką (naleŝy zostawić odcinki o długości podanej na rysunkach). Obwody zasilane są z tablic o numerach od TR1 do TR Zasilanie komór chłodniczych W celu zasilania komór chłodniczych projektuje się tablicę komór chłodniczych TKCh zlokalizowaną w pomieszczeniu 0.30 (z tablicy TKCh zasilana będzie równieŝ komora chłodnicza na wysokim parterze poza zakresem opracowania). Tablica TKCh zasilana będzie z tablicy GTR dwoma kablami; z sekcji napięcia rezerwowanego oraz z sekcji generatora. Przełączanie zasilania projektuje się za pomocą układu SZR zlokalizowanego w tablicy GTR. Przewiduje się moŝliwie krótkie przerwy w zasilaniu, jednak moŝliwość podłączenia awaryjnego zasilania z generatora zapewnia bezpieczeństwo Ŝywności składowanej w komorach chłodniczych. 2.8 Zasilanie agregatów chłodniczych i wentylacji mechanicznej Wszystkie urządzenia związane z wentylacją mechaniczną, a więc centrale wentylacyjne, wentylatory i agregaty chłodnicze zasilane i sterowane są z rozdzielnicy zasilająco sterującej RZS zlokalizowanej w pomieszczeniu wentylatorni (zgodnie z rysunkiem). W rozdzielnicy RZS projektuje się układ automatyki i monitorowania wentylacji. Całość w oddzielnym opracowaniu. Niniejszy projekt dotyczy tylko zasilenia rozdzielnicy RZS. 8

9 2.9 Zasilanie dźwigów W zakresie projektu znajdują się trzy dźwigi (dwa towarowo osobowe i jeden towarowy). KaŜdy z tych dźwigów zasilany jest dwoma obwodami z GTR (napięciem rezerwowanym; napięciem trójfazowym (zasilanie napędu), napięciem jednofazowym (linia administracyjna). Automatykę dźwigów naleŝy podłączyć do systemu sygnalizacji poŝaru (przedmiot oddzielnego opracowania) i tak skonfigurować aby po wystąpieniu sygnału alarmu poŝaru II stopnia wszystkie dźwigi zjechały na niski parter i otworzyły drzwi Zasilanie lokalnego punktu dystrybucyjnego LPD W pomieszczeniu serwerowni projektuje się szafę lokalnego punktu dystrybucyjnego (sieci okablowania strukturalnego). Dla zasilania w energię elektryczną wszystkich urządzeń w pomieszczeniu serwerowni projektuje się rozdzielnicę urządzeń teletechnicznych TS. Rozdzielnica TS zasilana jest z sekcji napięcia rezerwowanego w GTR Instalacja ekwipotencjalna Projektuje się instalację ekwipotencjalną w skład której wchodzą; główna szyna wyrównawcza (przy GTR), lokalne szyny wyrównawcze (kuchnia, wentylatornia, chłodnie, magazyny, szatnie z sanitariatami) Połączenia wykonać zgodnie z rysunkiem nr Instalacja odgromowa Budynek posiada instalację odgromową. Instalacja ta częściowo pozostaje bez zmian, częściowo ulega korektom i uzupełnieniu. Szczegóły na rysunku nr 9. Bez zmian pozostawia się uziom otokowy oraz przewody odprowadzające. Złącza kontrolne naleŝy odnowić lub w przypadku stwierdzenia konieczności wymienić na nowe. Projektuje się nowy system zwodów poziomych i pionowych na dachu. Jest to efektem przebudowy i rozbudowy kondygnacji maszynowni i wentylatorowni a takŝe wymiany urządzeń wentylacyjnych i chłodniczych. Metalową konstrukcję systemu dachu przeszklonego naleŝy połączyć z instalacją odgromową w miejscach wskazanych na rysunku. Zabrania się łączenia z instalacją odgromową obudów urządzeń zasilanych energią elektryczną. Dla ochrony tych urządzeń projektuje się zwody pionowe. 3 Uwagi końcowe 3.1 MontaŜ tablic i rozdzielnic Tablice i rozdzielnice elektryczne na niskim i wysokim parterze (poza dwoma wyjątkami) projektuje się w miejscach starych likwidowanych tablic elektrycznych. Po demontaŝu istniejących tablic i instalacji projektuje się wymianę koryt w szachtach elektrycznych tablic na nowe. W celu zamontowania projektowanych tablic naleŝy wykonać nowe stelaŝe nośne. 3.2 Rozprowadzenie przewodów W korytarzach niskiego parteru projektuje się system koryt elektrycznych do rozprowadzenia kabli i przewodów elektrycznych. W pomieszczeniach przewody prowadzić w bruzdach pod tynkiem. W celu doprowadzenia przewodów w posadzce projektuje się ułoŝenie peszli zabezpieczających przewody. 9

10 3.3 Ochrona przeciwprzepięciowa W rozdzielnicy głównej RG, z której zasilana jest projektowana tablica GTR znajduje się pierwszy stopień zabezpieczenia przeciwprzepięciowego. Drugi stopień zabezpieczenia (ochronniki klasy C) projektuje się we wszystkich tablicach poza tablicą GTR. 3.4 Ochrona przeciwporaŝeniowa Podstawową ochronę przed poraŝeniem prądem elektrycznym zapewnia izolacja robocza kabli, przewodów i urządzeń elektrycznych. Dodatkową ochronę projektuje się poprzez szybkie wyłączenie napięcia zasilania w układzie sieci TN-S. Ochronę uzupełniającą dla wybranych obwodów projektuje się z wykorzystaniem wyłączników róŝnicowo prądowych. 4 Bilans energetyczny Lp Rozdzielnica Tablica Napięcie rezerwowane Napięcie nie - rezerwowane Zasilanie z agregatu Pi kj Ps Pi kj Ps Pi kj Ps [kw] --- [kw] [kw] --- [kw] [kw] --- [kw] R1 TR1 9,0 0,5 4,5 2 TO1 6,2 0,8 razem 6,2 0,8 4,9 9,0 0,5 4,5 4,9 3 R2 TR2 9,1 0,5 4,55 4 TO2 1,78 0,9 1,6 razem 1,78 0,9 1,6 9,1 0,5 4,55 5 R3 TR3 1,7 1,0 1,7 92,15 0,87 80,07 6 TO3 5,06 0,9 4,6 razem 6,76 0,93 6,3 92,15 0,87 80,07 7 R4 TR4 10,0 0,5 5,0 8 TO4 6,65 0,9 6,0 razem 6,65 0,9 6,0 10,0 0,5 5,0 9 R5 TR5 177,9 0,79 140,0 10 TO5 4,4 0,9 razem 4,4 0,9 4,0 177,9 0,79 140,0 4,0 11 R6 TR6 8,88 0,56 5,0 12 TO6 2,8 0,9 2,5 razem 2,8 0,9 2,5 8,88 0,56 5,0 13 RKCh ,0 1,0 21,0 21,0 1,0 21,0 14 TS --- 5,0 0,8 4,0 15 RZS --- 3,5 1,0 3,5 91,02 0,8 73,0 16 dźwigi 33,0 1,0 33,0 91,09 0,87 79,2 398,2 0, ,0 0,1 21,0... projektant mgr inŝ. Jan Rubczak 10
