1 TEMAT: PROJEKT BUDOWLANO-WYKONAWCZY ROBÓT BUDOWLANYCH OBEJMUJĄCYCH ADAPTACYJĘ POMIESZCZEŃ NA ODDZIAŁ PRZEDSZKOLNY W SP6 W ŁAZISKACH GÓRNYCH PRZY UL. WYRSKIEJ 4 ORAZ ROZBUDOWY BUDYNKU O śłobek BRANśA ELEKTRYCZNA OBIEKT: ADRES OBIEKTU: INWESTOR: BUDYNEK UśYTECZNOŚCI PUBLICZNEJ ZESPÓŁ PROJEKTOWY LP BRANśA: tytuł / Imię i NAZWISKO/ specjalizacja Nr upr. Podpis 1. ELEKTRYCZNA Projektował: mgr inŝ. Maciej Kowalski bez ograniczeń do projektowania w specjalności elektrycznej SLK/3722/PWOE/11 2. ELEKTRYCZNA Sprawdzający: mgr inŝ. arch. Sławomir Szczęsny bez ograniczeń do projektowania w specjalności elektrycznej SLK/5671/PWBE/15 MATERIAŁY OBJĘTE DOKUMENTACJĄ CHRONIONE SĄ PRAWEM AUTORSKIM -NINIEJSZY PROJEKT BUDOWLANY NIE MOśE BYĆ PRZERYSOWYWANY, UZUPEŁNIANY LUB ODSTĘPOWANY KOMUKOLWIEK BEZ PISEMNEJ ZGODY AUTORÓW PROJEKTU DATA OPRACOWANIA PROJEKTU X 2015r. EGZEMPLARZ Nr

2 Łaziska Górne, dnia r OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2006 roku Nr 156, poz z późniejszymi zmianami), oświadczam, Ŝe: PROJEKT BUDOWLANO-WYKONAWCZY ROBÓT BUDOWLANYCH OBEJMUJĄCYCH ADAPTACYJĘ POMIESZCZEŃ NA ODDZIAŁ PRZEDSZKOLNY W SP6 W ŁAZISKACH GÓRNYCH PRZY UL. WYRSKIEJ 4 ORAZ ROZBUDOWY BUDYNKU O śłobek CZĘŚĆ ELEKTRYCZNA lokalizacja: inwestor: został wykonany zgodnie z obowiązującym przepisami oraz zasadami wiedzy technicznej. mgr inŝ. Maciej KOWALSKI uprawnienia nr SLK/3722/PWOE/11 bez ograniczeń do projektowania i kierowania robotami budowlanymi w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr izby zawodowej SLK-J3J-FDG-4JY * pieczęć i podpis

3 Łaziska Górne, dnia r OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2006 roku Nr 156, poz z późniejszymi zmianami), oświadczam, Ŝe: PROJEKT BUDOWLANO-WYKONAWCZY ROBÓT BUDOWLANYCH OBEJMUJĄCYCH ADAPTACYJĘ POMIESZCZEŃ NA ODDZIAŁ PRZEDSZKOLNY W SP6 W ŁAZISKACH GÓRNYCH PRZY UL. WYRSKIEJ 4 ORAZ ROZBUDOWY BUDYNKU O śłobek CZĘŚĆ ELEKTRYCZNA lokalizacja: inwestor: został wykonany zgodnie z obowiązującym przepisami oraz zasadami wiedzy technicznej. mgr inŝ. Sławomir SZCZĘSNY uprawnienia nr SLK/5671/PWBE/15 bez ograniczeń do projektowania i kierowania robotami budowlanymi w spec. instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nr izby zawodowej SLK-6B2-94X-QAV pieczęć i podpis

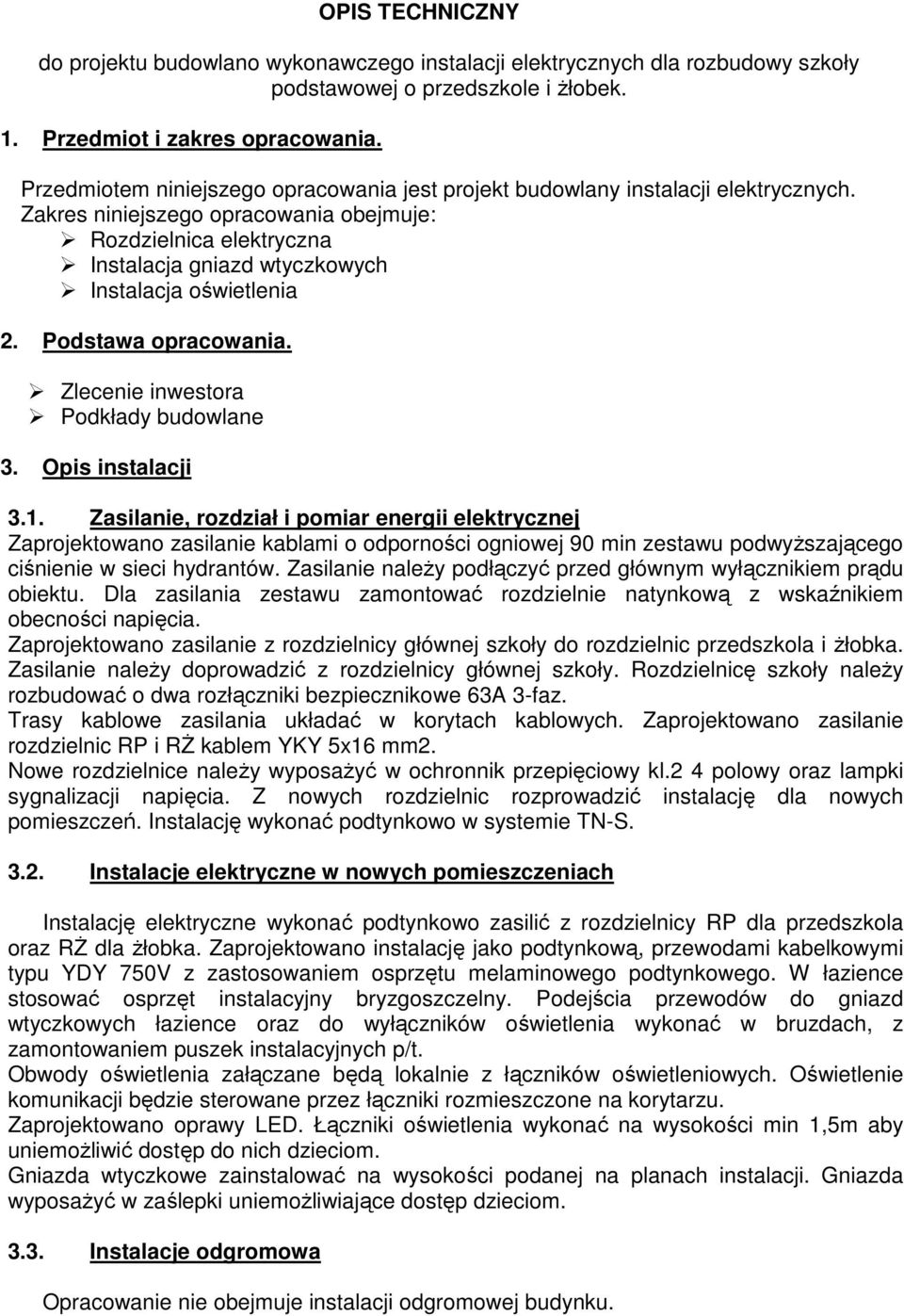

4 OPIS TECHNICZNY do projektu budowlano wykonawczego instalacji elektrycznych dla rozbudowy szkoły podstawowej o przedszkole i Ŝłobek. 1. Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznych. Zakres niniejszego opracowania obejmuje: Rozdzielnica elektryczna Instalacja gniazd wtyczkowych Instalacja oświetlenia 2. Podstawa opracowania. Zlecenie inwestora Podkłady budowlane 3. Opis instalacji 3.1. Zasilanie, rozdział i pomiar energii elektrycznej Zaprojektowano zasilanie kablami o odporności ogniowej 90 min zestawu podwyŝszającego ciśnienie w sieci hydrantów. Zasilanie naleŝy podłączyć przed głównym wyłącznikiem prądu obiektu. Dla zasilania zestawu zamontować rozdzielnie natynkową z wskaźnikiem obecności napięcia. Zaprojektowano zasilanie z rozdzielnicy głównej szkoły do rozdzielnic przedszkola i Ŝłobka. Zasilanie naleŝy doprowadzić z rozdzielnicy głównej szkoły. Rozdzielnicę szkoły naleŝy rozbudować o dwa rozłączniki bezpiecznikowe 63A 3-faz. Trasy kablowe zasilania układać w korytach kablowych. Zaprojektowano zasilanie rozdzielnic RP i Rś kablem YKY 5x16 mm2. Nowe rozdzielnice naleŝy wyposaŝyć w ochronnik przepięciowy kl.2 4 polowy oraz lampki sygnalizacji napięcia. Z nowych rozdzielnic rozprowadzić instalację dla nowych pomieszczeń. Instalację wykonać podtynkowo w systemie TN-S Instalacje elektryczne w nowych pomieszczeniach Instalację elektryczne wykonać podtynkowo zasilić z rozdzielnicy RP dla przedszkola oraz Rś dla Ŝłobka. Zaprojektowano instalację jako podtynkową, przewodami kabelkowymi typu YDY 750V z zastosowaniem osprzętu melaminowego podtynkowego. W łazience stosować osprzęt instalacyjny bryzgoszczelny. Podejścia przewodów do gniazd wtyczkowych łazience oraz do wyłączników oświetlenia wykonać w bruzdach, z zamontowaniem puszek instalacyjnych p/t. Obwody oświetlenia załączane będą lokalnie z łączników oświetleniowych. Oświetlenie komunikacji będzie sterowane przez łączniki rozmieszczone na korytarzu. Zaprojektowano oprawy LED. Łączniki oświetlenia wykonać na wysokości min 1,5m aby uniemoŝliwić dostęp do nich dzieciom. Gniazda wtyczkowe zainstalować na wysokości podanej na planach instalacji. Gniazda wyposaŝyć w zaślepki uniemoŝliwiające dostęp dzieciom Instalacje odgromowa Opracowanie nie obejmuje instalacji odgromowej budynku.

5 3.4. Instalacja połączeń wyrównawczych Metalowe wanny w łazienkach, rurociągi itp. połączyć linką miedzianą LY 4 mm 2 z przebiegającymi w pobliŝu rurociągami wod.-kan i co. oraz szyną PE w tablicy mieszkaniowej Ochrona przed poraŝeniem prądem elektrycznym Zgodnie z obowiązującymi przepisami zastosowana zostanie: ochrona przed dotykiem pośrednim /ochrona dodatkowa/ ochrona przed dotykiem bezpośrednim /podstawowa uzupełn./ Funkcję uzupełniającą i dodatkową spełnia wyłącznik róŝnicowo prądowe, który naleŝy włączyć do torów fazowych i przewodu neutralnego N Ochrona przepięciowa Zgodnie z wymogami ochrony przepięciowej obiektów budowlanych w rozdzielnicach mieszkaniowych zastosowano system ochrony przy zastosowaniu odgromników kat Okablowanie strukturalne W pomieszczeniach wskazanych na planie zaprojektowano instalację okablowania strukturalnego kat 5e. W kaŝdym pomieszczeniu naleŝy zabudować 2 gniazda RJ45. Drugi koniec instalacji doprowadzić do szafy dystrybucyjnej okablowania strukturalnego zlokalizowanej w szkole.
