PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNYCH WEWNĘTRZNYCH DLA ZASILANIA SYSTEMÓW KLIMATYZACJI

Transkrypt

1 OBIEKT : BUDYNEK NARODOWEGO FUNDUSZU ZDROWIA ADRES : KRAKÓW, UL.JÓZEFA 21 INWESTOR : MAŁOPOLSKI ODDZIAŁ WOJEWÓDZKI NARODOWEGO FUNDUSZU ZDROWIA KRAKÓW, UL.CIEMNA 6 PROJEKT BUDOWLANY INSTALACJI ELEKTRYCZNYCH WEWNĘTRZNYCH DLA ZASILANIA SYSTEMÓW KLIMATYZACJI PROJEKTANT : mgr inŝ. Stanisław Mazur RP-Upr.194/93 PROJEKTANT : inŝ. Wiesław Dzierwa BPP-Upr.336/82 Kraków, październik 2010

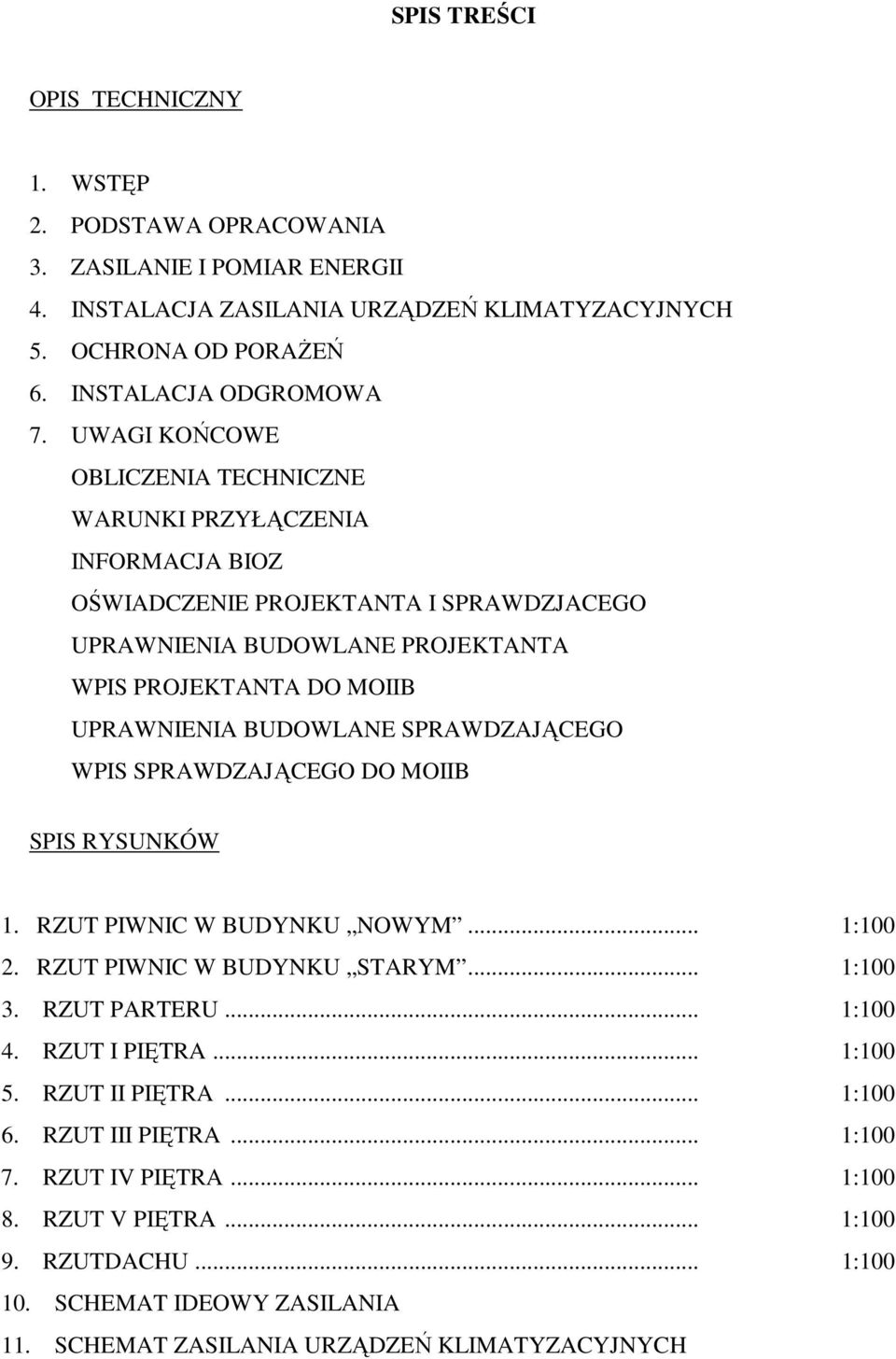

2 SPIS TREŚCI OPIS TECHNICZNY 1. WSTĘP 2. PODSTAWA OPRACOWANIA 3. ZASILANIE I POMIAR ENERGII 4. INSTALACJA ZASILANIA URZĄDZEŃ KLIMATYZACYJNYCH 5. OCHRONA OD PORAśEŃ 6. INSTALACJA ODGROMOWA 7. UWAGI KOŃCOWE OBLICZENIA TECHNICZNE WARUNKI PRZYŁĄCZENIA INFORMACJA BIOZ OŚWIADCZENIE PROJEKTANTA I SPRAWDZJACEGO UPRAWNIENIA BUDOWLANE PROJEKTANTA WPIS PROJEKTANTA DO MOIIB UPRAWNIENIA BUDOWLANE SPRAWDZAJĄCEGO WPIS SPRAWDZAJĄCEGO DO MOIIB SPIS RYSUNKÓW 1. RZUT PIWNIC W BUDYNKU NOWYM... 1: RZUT PIWNIC W BUDYNKU STARYM... 1: RZUT PARTERU... 1: RZUT I PIĘTRA... 1: RZUT II PIĘTRA... 1: RZUT III PIĘTRA... 1: RZUT IV PIĘTRA... 1: RZUT V PIĘTRA... 1: RZUTDACHU... 1: SCHEMAT IDEOWY ZASILANIA 11. SCHEMAT ZASILANIA URZĄDZEŃ KLIMATYZACYJNYCH

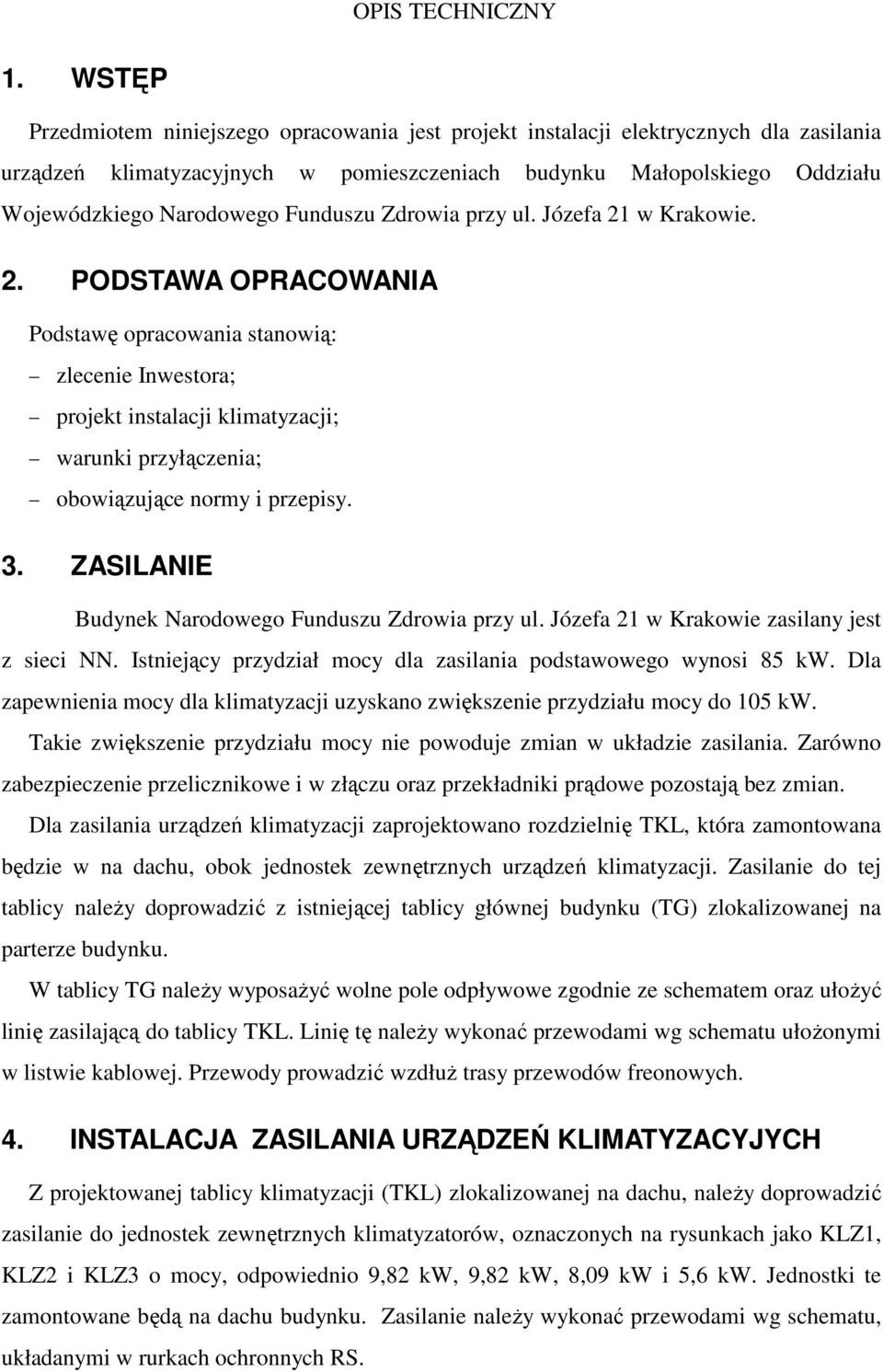

3 OPIS TECHNICZNY 1. WSTĘP Przedmiotem niniejszego opracowania jest projekt instalacji elektrycznych dla zasilania urządzeń klimatyzacyjnych w pomieszczeniach budynku Małopolskiego Oddziału Wojewódzkiego Narodowego Funduszu Zdrowia przy ul. Józefa 21 w Krakowie. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: zlecenie Inwestora; projekt instalacji klimatyzacji; warunki przyłączenia; obowiązujące normy i przepisy. 3. ZASILANIE Budynek Narodowego Funduszu Zdrowia przy ul. Józefa 21 w Krakowie zasilany jest z sieci NN. Istniejący przydział mocy dla zasilania podstawowego wynosi 85 kw. Dla zapewnienia mocy dla klimatyzacji uzyskano zwiększenie przydziału mocy do 105 kw. Takie zwiększenie przydziału mocy nie powoduje zmian w układzie zasilania. Zarówno zabezpieczenie przelicznikowe i w złączu oraz przekładniki prądowe pozostają bez zmian. Dla zasilania urządzeń klimatyzacji zaprojektowano rozdzielnię TKL, która zamontowana będzie w na dachu, obok jednostek zewnętrznych urządzeń klimatyzacji. Zasilanie do tej tablicy naleŝy doprowadzić z istniejącej tablicy głównej budynku (TG) zlokalizowanej na parterze budynku. W tablicy TG naleŝy wyposaŝyć wolne pole odpływowe zgodnie ze schematem oraz ułoŝyć linię zasilającą do tablicy TKL. Linię tę naleŝy wykonać przewodami wg schematu ułoŝonymi w listwie kablowej. Przewody prowadzić wzdłuŝ trasy przewodów freonowych. 4. INSTALACJA ZASILANIA URZĄDZEŃ KLIMATYZACYJYCH Z projektowanej tablicy klimatyzacji (TKL) zlokalizowanej na dachu, naleŝy doprowadzić zasilanie do jednostek zewnętrznych klimatyzatorów, oznaczonych na rysunkach jako KLZ1, KLZ2 i KLZ3 o mocy, odpowiednio 9,82 kw, 9,82 kw, 8,09 kw i 5,6 kw. Jednostki te zamontowane będą na dachu budynku. Zasilanie naleŝy wykonać przewodami wg schematu, układanymi w rurkach ochronnych RS.

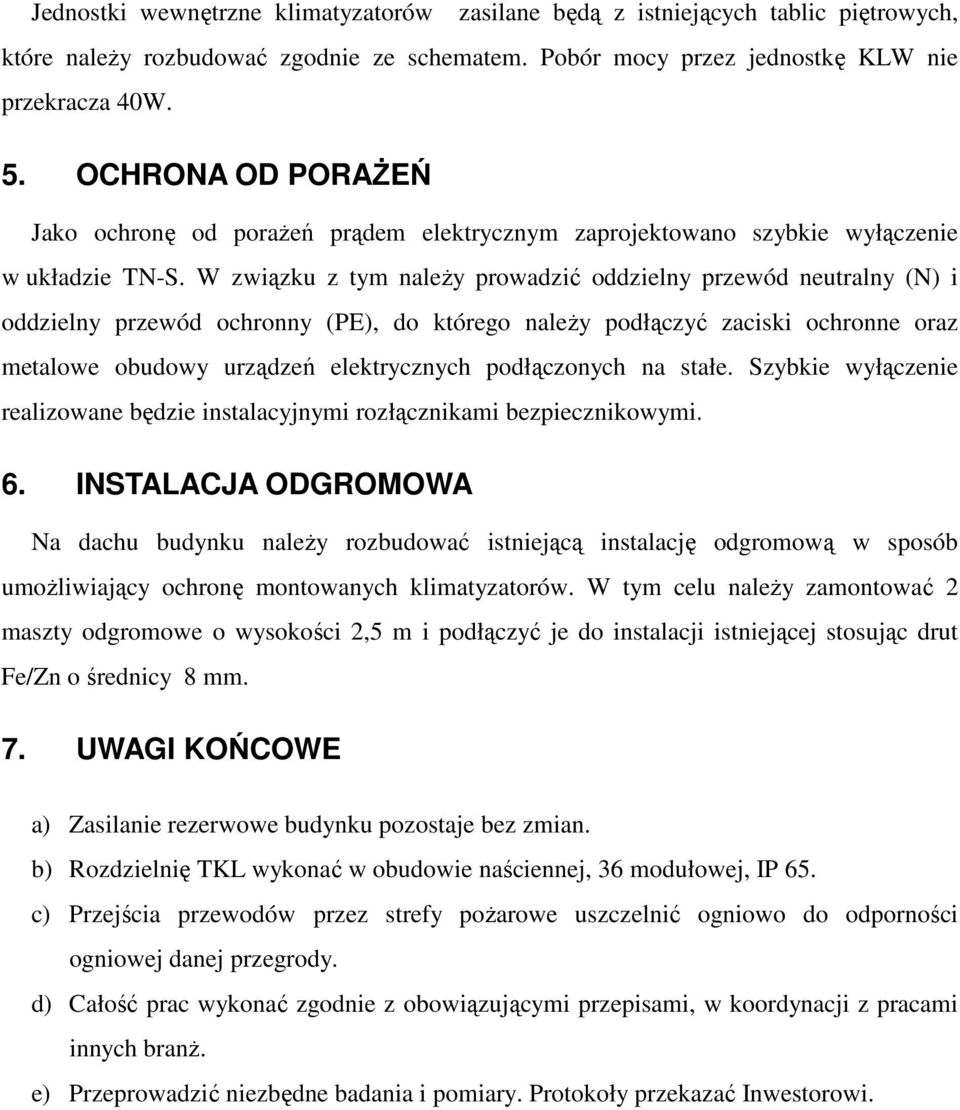

4 Jednostki wewnętrzne klimatyzatorów zasilane będą z istniejących tablic piętrowych, które naleŝy rozbudować zgodnie ze schematem. Pobór mocy przez jednostkę KLW nie przekracza 40W. 5. OCHRONA OD PORAśEŃ Jako ochronę od poraŝeń prądem elektrycznym zaprojektowano szybkie wyłączenie w układzie TN-S. W związku z tym naleŝy prowadzić oddzielny przewód neutralny (N) i oddzielny przewód ochronny (PE), do którego naleŝy podłączyć zaciski ochronne oraz metalowe obudowy urządzeń elektrycznych podłączonych na stałe. Szybkie wyłączenie realizowane będzie instalacyjnymi rozłącznikami bezpiecznikowymi. 6. INSTALACJA ODGROMOWA Na dachu budynku naleŝy rozbudować istniejącą instalację odgromową w sposób umoŝliwiający ochronę montowanych klimatyzatorów. W tym celu naleŝy zamontować 2 maszty odgromowe o wysokości 2,5 m i podłączyć je do instalacji istniejącej stosując drut Fe/Zn o średnicy 8 mm. 7. UWAGI KOŃCOWE a) Zasilanie rezerwowe budynku pozostaje bez zmian. b) Rozdzielnię TKL wykonać w obudowie naściennej, 36 modułowej, IP 65. c) Przejścia przewodów przez strefy poŝarowe uszczelnić ogniowo do odporności ogniowej danej przegrody. d) Całość prac wykonać zgodnie z obowiązującymi przepisami, w koordynacji z pracami innych branŝ. e) Przeprowadzić niezbędne badania i pomiary. Protokoły przekazać Inwestorowi.

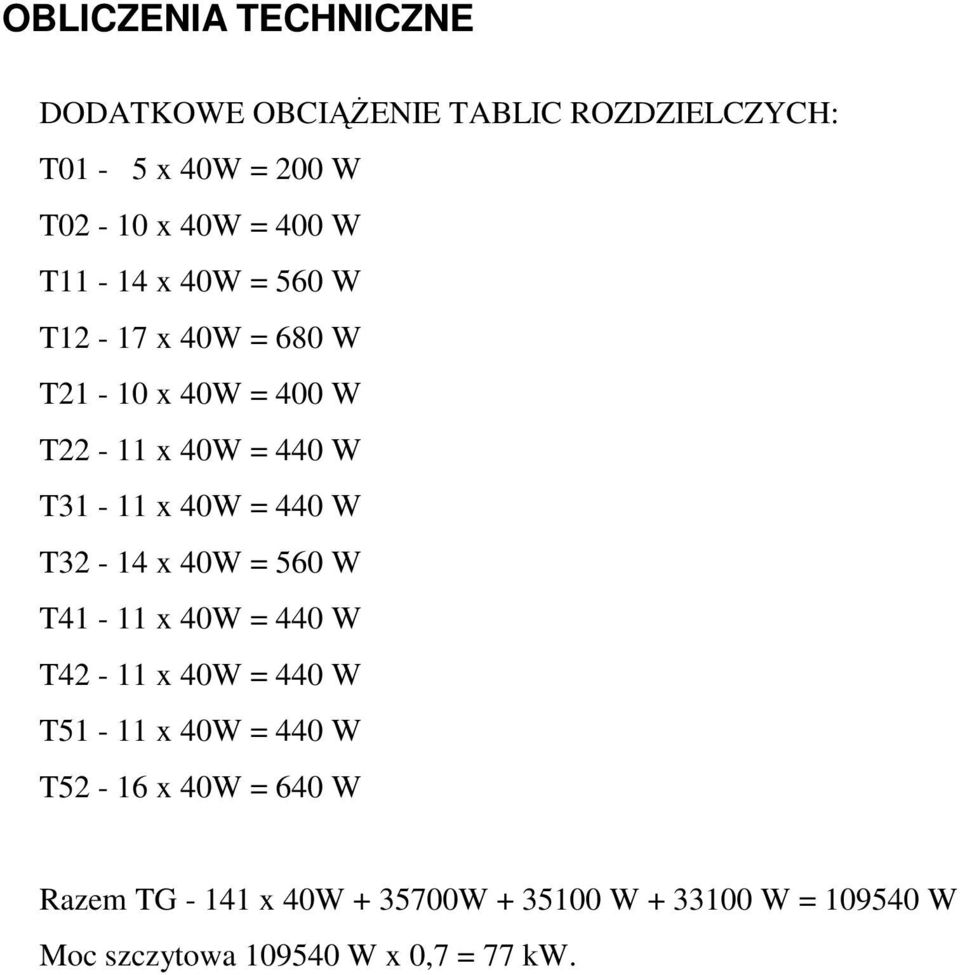

5 OBLICZENIA TECHNICZNE DODATKOWE OBCIĄśENIE TABLIC ROZDZIELCZYCH: T01-5 x 40W = 200 W T02-10 x 40W = 400 W T11-14 x 40W = 560 W T12-17 x 40W = 680 W T21-10 x 40W = 400 W T22-11 x 40W = 440 W T31-11 x 40W = 440 W T32-14 x 40W = 560 W T41-11 x 40W = 440 W T42-11 x 40W = 440 W T51-11 x 40W = 440 W T52-16 x 40W = 640 W Razem TG x 40W W W W = W Moc szczytowa W x 0,7 = 77 kw.

6 INFORMACJA O BEZPIECZEŃSTWIE I OCHRONIE ZDROWIA 1. Zakres robót - Wykonanie instalacji elektrycznych wewnętrznych obejmujących: rozbudowę tablice rozdzielczych; instalację zasilania urządzeń klimatyzacyjnych; 2. Wykaz istniejących obiektów budowlanych - istniejący budynek; - istniejące rozdzielnie elektryczne; 3. Niebezpieczne elementy zagospodarowania terenu nie dotyczy 4. Przewidywane zagroŝenia Podczas wykonywania prac mogą wystąpić następujące zagroŝenia: niebezpieczeństwo związane z moŝliwością wystąpienia elementów instalacji elektrycznych znajdujących się pod napięciem; niebezpieczeństwa związane z koniecznością wykonywania prac na rusztowaniach i na drabinie; niebezpieczeństwa związane z koniecznością uŝywania elektronarzędzi oraz moŝliwością niespodziewanego kontaktu z ostrymi przedmiotami. niebezpieczeństwa związane z koniecznością przebywania w pomieszczeniach zapylonych. 5. InstruktaŜ pracowników przed przystąpieniem do realizacji robót Przed przystąpieniem do prac naleŝy dokładnie przeszkolić pracowników odnośnie wykonywanych przez nich zadań. W kaŝdym zespole powinna być osoba posiadająca właściwe świadectwo kwalifikacyjne SEP. 6. Zapobiegawcze środki techniczne i organizacyjne Zabrania się wykonywania jakichkolwiek prac pod napięciem. Zabrania się stosowania niesprawnych narzędzi i urządzeń. NaleŜy stosować wyłącznie narzędzia wyposaŝone w uchwyty z materiału izolacyjnego. Rozdzielnice budowlane muszą być wyposaŝone w wyłączniki róŝnicowo prądowe i uziemione. Zadbać o właściwy strój roboczy oraz odpowiednie przerwy w pracy.

7 Kraków Oświadczenie Stosownie do zapisu Ustawy z dnia 16 kwietnia 2004r. o zmianie ustawy- Prawo Budowlane (Dz. U. Nr 93 poz. 888) art. 20 ust. 4- projektant i sprawdzający oświadczają, Ŝe projekt budowlany instalacji elektrycznych wewnętrznych dla inwestycji: Instalacja systemów klimatyzacji w pomieszczeniach biurowych budynku Małopolskiego Oddziału Wojewódzkiego Narodowego Funduszu Zdrowia przy ul. Józefa 21 w Krakowie w został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: mgr inŝ. Stanisław Mazur SPRAWDZAJĄCY inŝ. Wiesław Dzierwa
