1 A. OPIS TECHNICZNY SPIS ZAWARTOŚCI OPRACOWANIA 1. Przedmiot i zakres opracowania. 2. Podstawa opracowania. 3. Stan istniejący. 4. Charakterystyka obiektu. 5. Zasilanie i pomiar energii. 6. Rozdzielnica główna RG i rozdzielnice obwodowe. 7. Instalacja oświetlenia i gniazd wtykowych 230 V. 8. Instalacja siły i zasilaczy rozdzielnic obwodowych. 9. Oświetlenie awaryjne ewakuacyjne. 10. Oświetlenie zewnętrzne. 11. Instalacja odgromowa. 12. Ochrona przeciwpożarowa. 13. Ochrona przed porażeniem prądem elektrycznym. 14. Obliczenia techniczne Natężenia oświetlenia Dobór przewodów. 15. Oświadczenie projektanta 16. Zestawienie materiałów załączono w kosztorysie B. RYSUNKI. 1. Plan sytuacyjny 2. Schemat instalacji elektrycznych 3. Instalacja oświetlenia i gn. 230 V rzut parteru. 4. Instalacja oświetlenia i gn. 230 V rzut piwnic. 5. Instalacja oświetlenia i gn. 230 V rzut piętra. 6. Instalacja odgromowa.

2 B. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt modernizacji, przebudowy i rozbudowy, budynku zwierzętarni Uniwersytetu Medycznego w Łodzi przy ul. Muszyńskiego 1 Instalacje elektryczne. Niniejsze opracowanie zawiera; - rozdzielnicę główną budynku RGZ i rozdzielnice obwodowe, - instalacje oświetlenia, - instalację gniazd wtykowych 230 V, - instalacje siły i zasilaczy rozdzielnic, - instalację odgromową. 2. Podstawa opracowania. - Dyspozycje architektoniczno budowlane, instalacji wod kan, CO, wentylacji projektowanej rozbudowy - Wizja lokalna i uzgodnienia z Inwestorem - Obowiązujące przepisy i normy 3. Stan istniejący Projektowana modernizacja, przebudowa i rozbudowa oraz zmiana wyposażenia techniczno technologicznego budynku jak również zużycie techniczne istniejących instalacji elektrycznych powodują potrzebę demontażu istniejących instalacji elektrycznych. 4. Charakterystyka obiektu. Obecny projekt obejmuje modernizację, przebudowę i rozbudowę budynku zwierzętarni oraz termo modernizację, zmianę wyposażenia technologicznego, wymianę instalacji wod-kan, wentylacji i klimatyzacji, elektrycznych. Bilans mocy elektrycznej budynku zwierzętarni wyniesie: - moc zainstalowana oświetlenia 15,0 kw - moc obliczeniowa gniazd 230V siły oświetlenia gniazd 230V siły 64,0 kw 48,0 kw razem Pi = 127,0 kw 12,0 kw 18,0 kw 51,2 kw razem Po = 81,2 kw - razem moc przyłączeniowa (szczytowa) Psz = Po x kjn = 81,2 x 0,85 = 65,0 kw 5. Zasilanie Zasilanie obiektu odbywać się będzie z istniejącego złącza kablowego zainstalowanego na budynku.

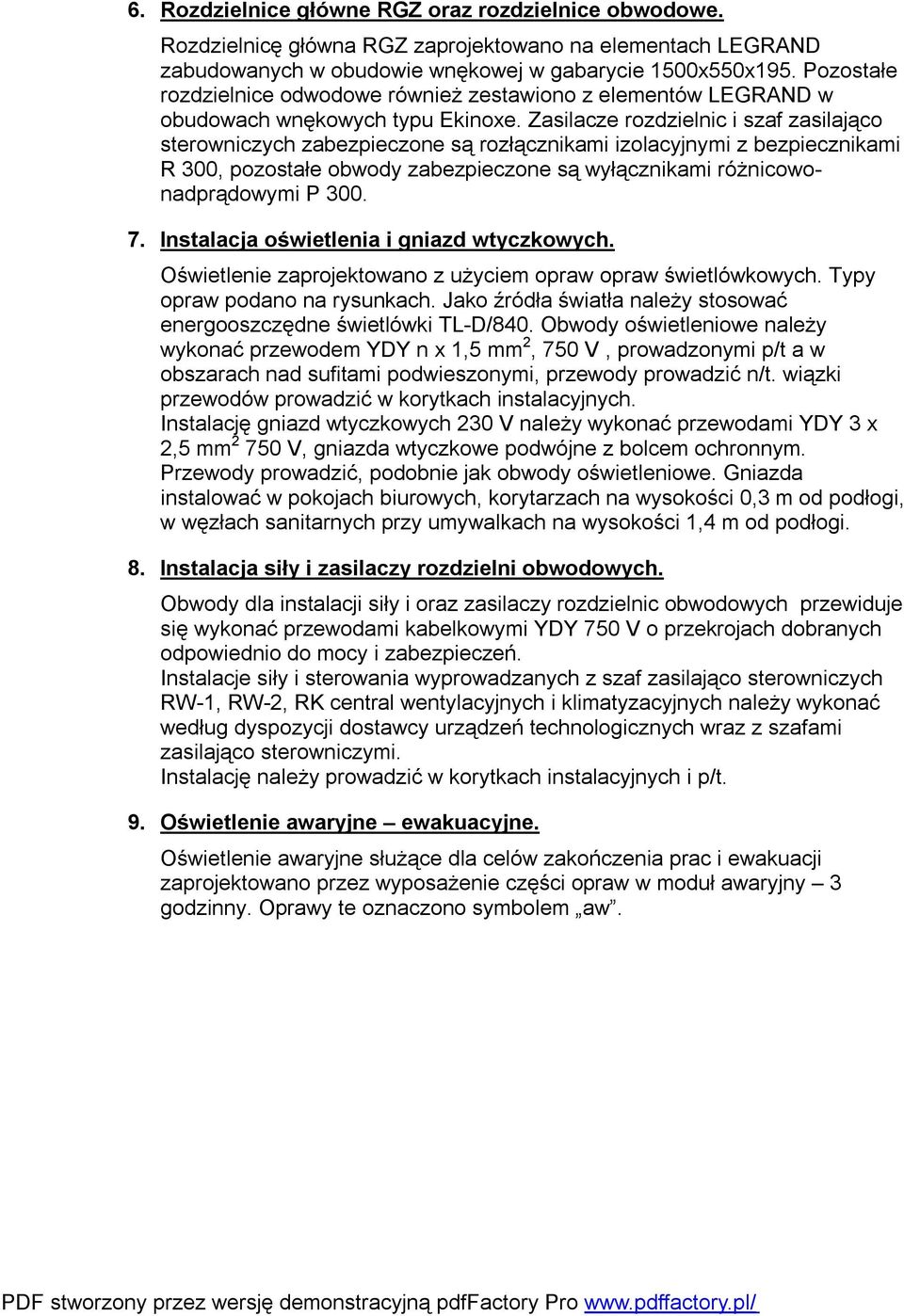

3 6. Rozdzielnice główne RGZ oraz rozdzielnice obwodowe. Rozdzielnicę główna RGZ zaprojektowano na elementach LEGRAND zabudowanych w obudowie wnękowej w gabarycie 1500x550x195. Pozostałe rozdzielnice odwodowe również zestawiono z elementów LEGRAND w obudowach wnękowych typu Ekinoxe. Zasilacze rozdzielnic i szaf zasilająco sterowniczych zabezpieczone są rozłącznikami izolacyjnymi z bezpiecznikami R 300, pozostałe obwody zabezpieczone są wyłącznikami różnicowonadprądowymi P Instalacja oświetlenia i gniazd wtyczkowych. Oświetlenie zaprojektowano z użyciem opraw opraw świetlówkowych. Typy opraw podano na rysunkach. Jako źródła światła należy stosować energooszczędne świetlówki TL-D/840. Obwody oświetleniowe należy wykonać przewodem YDY n x 1,5 mm 2, 750 V, prowadzonymi p/t a w obszarach nad sufitami podwieszonymi, przewody prowadzić n/t. wiązki przewodów prowadzić w korytkach instalacyjnych. Instalację gniazd wtyczkowych 230 V należy wykonać przewodami YDY 3 x 2,5 mm V, gniazda wtyczkowe podwójne z bolcem ochronnym. Przewody prowadzić, podobnie jak obwody oświetleniowe. Gniazda instalować w pokojach biurowych, korytarzach na wysokości 0,3 m od podłogi, w węzłach sanitarnych przy umywalkach na wysokości 1,4 m od podłogi. 8. Instalacja siły i zasilaczy rozdzielni obwodowych. Obwody dla instalacji siły i oraz zasilaczy rozdzielnic obwodowych przewiduje się wykonać przewodami kabelkowymi YDY 750 V o przekrojach dobranych odpowiednio do mocy i zabezpieczeń. Instalacje siły i sterowania wyprowadzanych z szaf zasilająco sterowniczych RW-1, RW-2, RK central wentylacyjnych i klimatyzacyjnych należy wykonać według dyspozycji dostawcy urządzeń technologicznych wraz z szafami zasilająco sterowniczymi. Instalację należy prowadzić w korytkach instalacyjnych i p/t. 9. Oświetlenie awaryjne ewakuacyjne. Oświetlenie awaryjne służące dla celów zakończenia prac i ewakuacji zaprojektowano przez wyposażenie części opraw w moduł awaryjny 3 godzinny. Oprawy te oznaczono symbolem aw.

4 10. Instalacja odgromowa. Na dachu należy wykonać zwody poziome niskie nie izolowane z drutu stalowego ocynkowanego Φ8 mm o oczkach nie większych niż 10 x10 m. Do zwodów należy przyłączyć wszystkie elementy wystające 0,5 m ponad dach. Przewody odprowadzające również z drutu Fe/Zn Φ8 mm należy poprowadzić w rurkach PCV grubościennych po ścianach budynku pod warstwą ocieplającą. Przewody uziemiające wykonać z płaskownika Fe/Zn 30x4 mm, złącza kontrolne połączenie śrubowe podwójne. Uziom otokowy wykonać z płaskownika Fe/Zn 30x4 mm układając w ziemi na głębokości 0,5 m w odległości 1 m od budynku. 11. Instalacja przeciw pożarowa. W rozdzielnicy głównej RGZ zastosowano wyłączniki umożliwiające wyłączenie z pod napięcia całego budynku za pomocą wyłącznika ppoż. zainstalowanego za szybką na zewnątrz budynku. Dla ochrony budynku przed pożarem wywołanym prądami doziemnymi, w RGZ zainstalowano wyłącznik różnicowo prądowy o czułości 1A. 12. Ochrona przed porażeniem prądem elektrycznym. Ochronę podstawową stanowi izolacja fabryczna instalacji i urządzeń elektrycznych. Jako ochronę dodatkową ochrony przed porażeniem prądem stanowi system szybkiego wyłączania za pomocą wyłączników różnicowo prądowych i bezpieczników, uzupełniony połączeniami wyrównawczymi. Po wykonaniu instalacji skuteczność ochrony należy stwierdzić pomiarem i sporządzić protokół. 13. Obliczenia techniczne Natężenia oświetlenia do charakterystycznych pomieszczeń przyjęto: - toalety, szatnie 100 lx - pokoje biurowe 500 lx - pomieszczenia wyposażenia technologicznego 200 lx - pokoje zabiegowe 500 lx - pokoje hodowli zwierząt 200 lx Obliczenia wykonano za metodą sprawności, wyniki podano na załączonych do projektu kartach Dobór przewodów Zgodnie z PN-91/E-05009/43 przewody dobrano tak, aby spełniały warunki: I B <I n <I z oraz I 2 <1,45<I z gdzie: I B prąd obliczeniowy w obwodzie elektrycznym I z obciążalność prądowa długotrwała przewodu I n prąd znamionowy urządzenia zabezpieczającego I 2 prąd zadziałania urządzenia dla bezpieczników topikowych I 2 = 1,6 I n, dla zabezpieczenia S300 I 2 = 1,45 I n

5 14. Oświadczenie projektanta. Oświadczam, że Projekt wykonawczy modernizacji, przebudowy i rozbudowy budynku zwierzętarni zlokalizowanego w Łodzi przy ul. Muszyńskiego 1 - Instalacje elektryczne został wykonany zgodnie z obowiązującymi przepisami i wiedzą techniczną. Marzec
