1 - 1 - Spis zawartości 1. Strona tytułowa 2. Spis zawartości 3. Opis techniczny 4. Obliczenia techniczne 5. Rysunki: - schemat zasilania instalacji zasilającej urządzenia komputerowe - rys. nr 1/8 - schemat rozbudowy istn. tablicy rozdzielczej TG-L - rys. nr 2/8 - schemat tablicy rozdzielczej TK-01 - rys. nr 3/8 - schemat tablicy rozdzielczej TK-1 - rys. nr 4/8 - schemat tablicy rozdzielczej TK-2 - rys. nr 5/8 - rzut parteru - instalacje elektryczne instalacja zasilająca gniazd 230V i urządzenia komputerowe - rys. nr 6/8 - rzut I piętra - instalacje elektryczne instalacja zasilająca gniazd 230V i urządzenia komputerowe - rys. nr 7/8 - rzut II piętra - instalacje elektryczne instalacja zasilająca gniazd 230V i urządzenia komputerowe - rys. nr 8/8

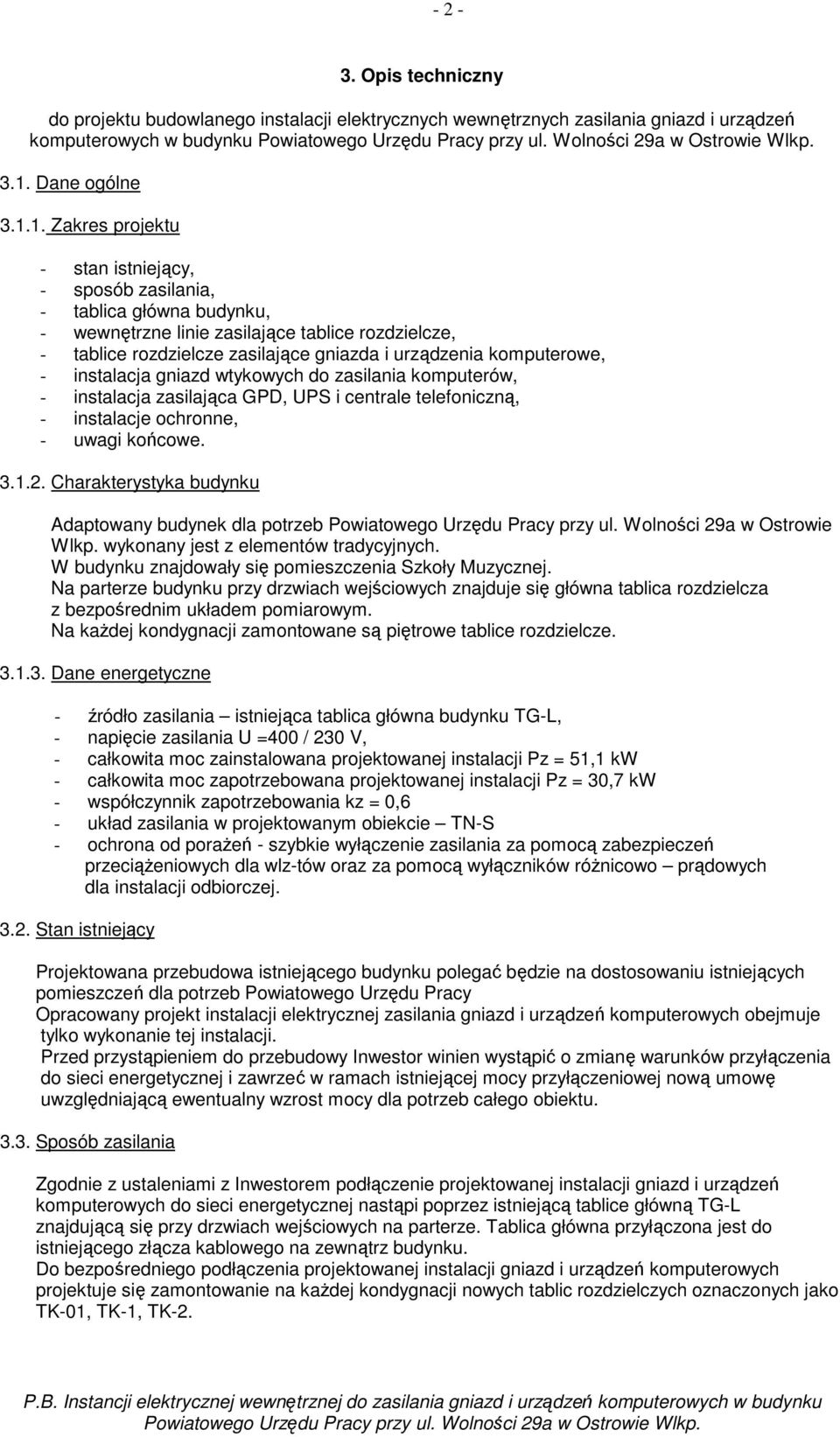

2 Opis techniczny do projektu budowlanego instalacji elektrycznych wewnętrznych zasilania gniazd i urządzeń komputerowych w budynku 3.1. Dane ogólne Zakres projektu - stan istniejący, - sposób zasilania, - tablica główna budynku, - wewnętrzne linie zasilające tablice rozdzielcze, - tablice rozdzielcze zasilające gniazda i urządzenia komputerowe, - instalacja gniazd wtykowych do zasilania komputerów, - instalacja zasilająca GPD, UPS i centrale telefoniczną, - instalacje ochronne, - uwagi końcowe Charakterystyka budynku Adaptowany budynek dla potrzeb Powiatowego Urzędu Pracy przy ul. Wolności 29a w Ostrowie Wlkp. wykonany jest z elementów tradycyjnych. W budynku znajdowały się pomieszczenia Szkoły Muzycznej. Na parterze budynku przy drzwiach wejściowych znajduje się główna tablica rozdzielcza z bezpośrednim układem pomiarowym. Na kaŝdej kondygnacji zamontowane są piętrowe tablice rozdzielcze Dane energetyczne - źródło zasilania istniejąca tablica główna budynku TG-L, - napięcie zasilania U =400 / 230 V, - całkowita moc zainstalowana projektowanej instalacji Pz = 51,1 kw - całkowita moc zapotrzebowana projektowanej instalacji Pz = 30,7 kw - współczynnik zapotrzebowania kz = 0,6 - układ zasilania w projektowanym obiekcie TN-S - ochrona od poraŝeń - szybkie wyłączenie zasilania za pomocą zabezpieczeń przeciąŝeniowych dla wlz-tów oraz za pomocą wyłączników róŝnicowo prądowych dla instalacji odbiorczej Stan istniejący Projektowana przebudowa istniejącego budynku polegać będzie na dostosowaniu istniejących pomieszczeń dla potrzeb Powiatowego Urzędu Pracy Opracowany projekt instalacji elektrycznej zasilania gniazd i urządzeń komputerowych obejmuje tylko wykonanie tej instalacji. Przed przystąpieniem do przebudowy Inwestor winien wystąpić o zmianę warunków przyłączenia do sieci energetycznej i zawrzeć w ramach istniejącej mocy przyłączeniowej nową umowę uwzględniającą ewentualny wzrost mocy dla potrzeb całego obiektu Sposób zasilania Zgodnie z ustaleniami z Inwestorem podłączenie projektowanej instalacji gniazd i urządzeń komputerowych do sieci energetycznej nastąpi poprzez istniejącą tablice główną TG-L znajdującą się przy drzwiach wejściowych na parterze. Tablica główna przyłączona jest do istniejącego złącza kablowego na zewnątrz budynku. Do bezpośredniego podłączenia projektowanej instalacji gniazd i urządzeń komputerowych projektuje się zamontowanie na kaŝdej kondygnacji nowych tablic rozdzielczych oznaczonych jako TK-01, TK-1, TK-2.

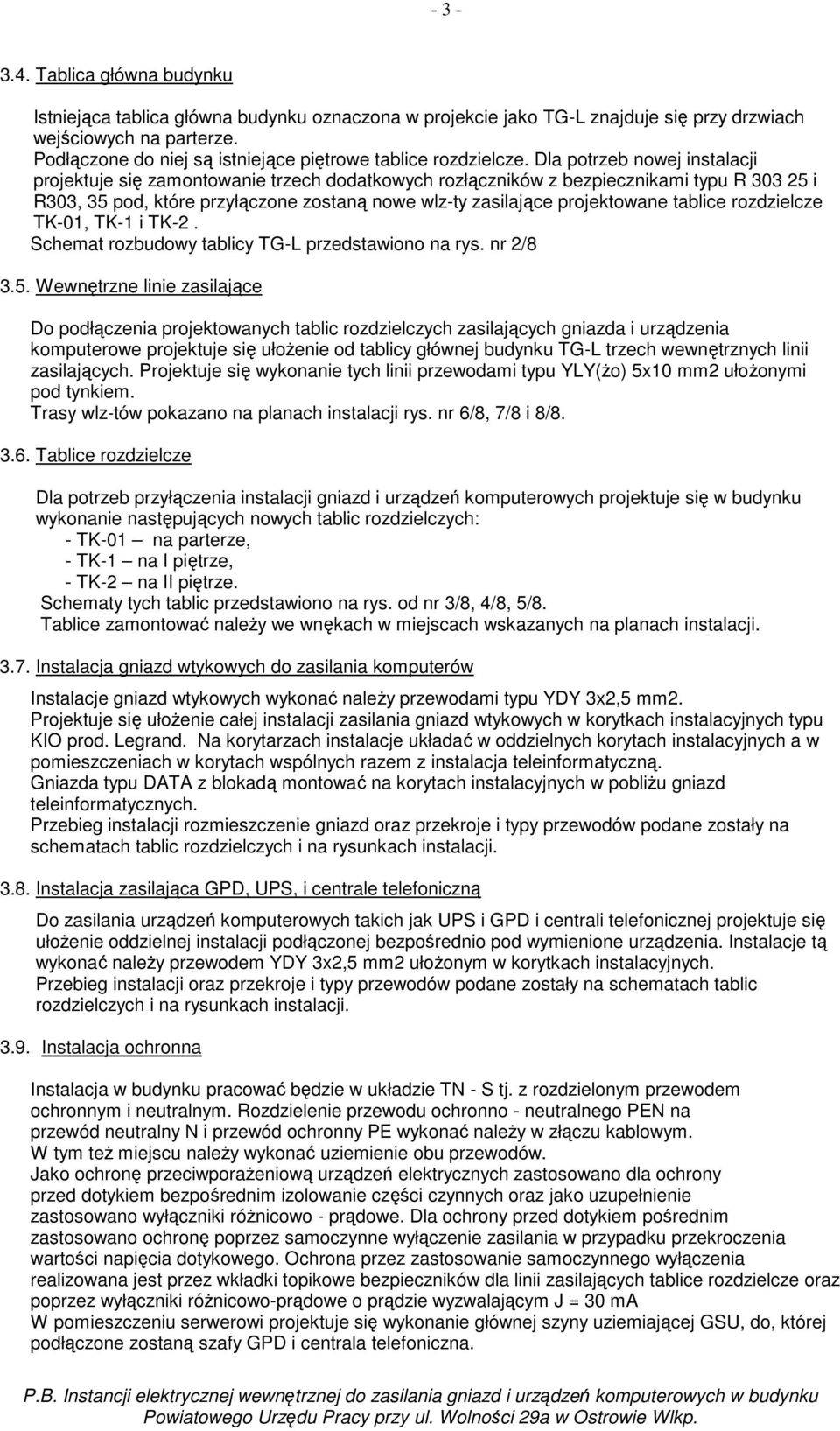

3 Tablica główna budynku Istniejąca tablica główna budynku oznaczona w projekcie jako TG-L znajduje się przy drzwiach wejściowych na parterze. Podłączone do niej są istniejące piętrowe tablice rozdzielcze. Dla potrzeb nowej instalacji projektuje się zamontowanie trzech dodatkowych rozłączników z bezpiecznikami typu R i R303, 35 pod, które przyłączone zostaną nowe wlz-ty zasilające projektowane tablice rozdzielcze TK-01, TK-1 i TK-2. Schemat rozbudowy tablicy TG-L przedstawiono na rys. nr 2/ Wewnętrzne linie zasilające Do podłączenia projektowanych tablic rozdzielczych zasilających gniazda i urządzenia komputerowe projektuje się ułoŝenie od tablicy głównej budynku TG-L trzech wewnętrznych linii zasilających. Projektuje się wykonanie tych linii przewodami typu YLY(Ŝo) 5x10 mm2 ułoŝonymi pod tynkiem. Trasy wlz-tów pokazano na planach instalacji rys. nr 6/8, 7/8 i 8/ Tablice rozdzielcze Dla potrzeb przyłączenia instalacji gniazd i urządzeń komputerowych projektuje się w budynku wykonanie następujących nowych tablic rozdzielczych: - TK-01 na parterze, - TK-1 na I piętrze, - TK-2 na II piętrze. Schematy tych tablic przedstawiono na rys. od nr 3/8, 4/8, 5/8. Tablice zamontować naleŝy we wnękach w miejscach wskazanych na planach instalacji Instalacja gniazd wtykowych do zasilania komputerów Instalacje gniazd wtykowych wykonać naleŝy przewodami typu YDY 3x2,5 mm2. Projektuje się ułoŝenie całej instalacji zasilania gniazd wtykowych w korytkach instalacyjnych typu KIO prod. Legrand. Na korytarzach instalacje układać w oddzielnych korytach instalacyjnych a w pomieszczeniach w korytach wspólnych razem z instalacja teleinformatyczną. Gniazda typu DATA z blokadą montować na korytach instalacyjnych w pobliŝu gniazd teleinformatycznych. Przebieg instalacji rozmieszczenie gniazd oraz przekroje i typy przewodów podane zostały na schematach tablic rozdzielczych i na rysunkach instalacji Instalacja zasilająca GPD, UPS, i centrale telefoniczną Do zasilania urządzeń komputerowych takich jak UPS i GPD i centrali telefonicznej projektuje się ułoŝenie oddzielnej instalacji podłączonej bezpośrednio pod wymienione urządzenia. Instalacje tą wykonać naleŝy przewodem YDY 3x2,5 mm2 ułoŝonym w korytkach instalacyjnych. Przebieg instalacji oraz przekroje i typy przewodów podane zostały na schematach tablic rozdzielczych i na rysunkach instalacji Instalacja ochronna Instalacja w budynku pracować będzie w układzie TN - S tj. z rozdzielonym przewodem ochronnym i neutralnym. Rozdzielenie przewodu ochronno - neutralnego PEN na przewód neutralny N i przewód ochronny PE wykonać naleŝy w złączu kablowym. W tym teŝ miejscu naleŝy wykonać uziemienie obu przewodów. Jako ochronę przeciwporaŝeniową urządzeń elektrycznych zastosowano dla ochrony przed dotykiem bezpośrednim izolowanie części czynnych oraz jako uzupełnienie zastosowano wyłączniki róŝnicowo - prądowe. Dla ochrony przed dotykiem pośrednim zastosowano ochronę poprzez samoczynne wyłączenie zasilania w przypadku przekroczenia wartości napięcia dotykowego. Ochrona przez zastosowanie samoczynnego wyłączenia realizowana jest przez wkładki topikowe bezpieczników dla linii zasilających tablice rozdzielcze oraz poprzez wyłączniki róŝnicowo-prądowe o prądzie wyzwalającym J = 30 ma W pomieszczeniu serwerowi projektuje się wykonanie głównej szyny uziemiającej GSU, do, której podłączone zostaną szafy GPD i centrala telefoniczna.

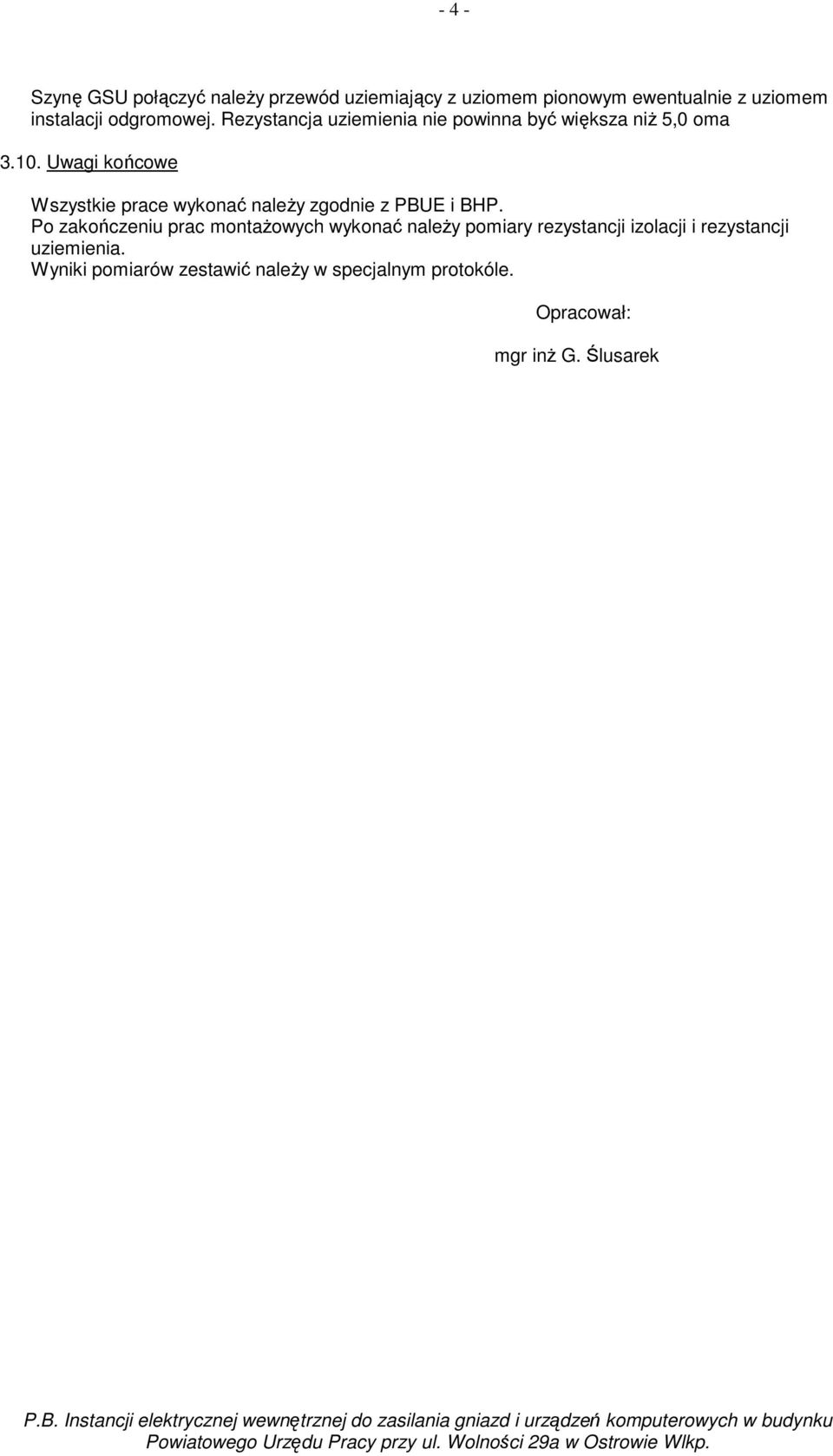

4 - 4 - Szynę GSU połączyć naleŝy przewód uziemiający z uziomem pionowym ewentualnie z uziomem instalacji odgromowej. Rezystancja uziemienia nie powinna być większa niŝ 5,0 oma Uwagi końcowe Wszystkie prace wykonać naleŝy zgodnie z PBUE i BHP. Po zakończeniu prac montaŝowych wykonać naleŝy pomiary rezystancji izolacji i rezystancji uziemienia. Wyniki pomiarów zestawić naleŝy w specjalnym protokóle. Opracował: mgr inŝ G. Ślusarek

5 Obliczenia techniczne 4.1. Zestawienie mocy dla instalacji zasilającej urządzenia komputerowe L.p. Wyszczególnienie Moc zainst. Pi[kW] Moc zapotrz. Pz[kW] 1. Tablica TK-01 22,7 18,2 2. Tablica TK-1 11,2 9,0 3. Tablica TK-2. 17,2 13,8 4. Razem 51,1 40,9 Współczynnik jednoczesności dla całej instalacji Kj = 0,75 Całkowita moc zapotrzebowana dla instalacji zasilającej urządzenia komputerowe Pz = 40,9 x 0,75 = 30,7 kw 4.2. Prąd obliczeniowy, dobór zabezpieczeń i przekroje przewodów zasilających projektowane tablice rozdzielcze Lp. Wyszczególnienie Pz[kW] I B [A] I N [A] I z [A] I 2 [A] 1.45xI z Przewód 1. Tablic TK-01 18,2 27, ,6 YLY(Ŝo) 5x10 mm2 2. Tablica TK-1 9,0 13, ,6 YLY(Ŝo) 5x10 mm2 3. Tablica TK-2 13,8 21, ,6 YLY(Ŝo) 5x10 mm2 Przy doborze przewodów wykorzystano dwa następujące warunki wg PN - 91/E-05009/43 gdzie: - I B - prąd obliczeniowy I I I I B N Z 1, 45 I 2 Z - I N - prąd urządzeń zabezpieczających - I Z - obciąŝalność długotrwała przewodów I 2 - prąd zadziałania urządzeń zabezpieczających 4.3. Obliczenia spadków napięcia dla linii zasilającej tablice rozdzielcze L.p. Wyszczególnienie Pz [kw] Dł. obwodu [m] Przewód Spadek napięcia [%] 1. TG-L TK-01 18,2 14 YLY(Ŝo) 5x10 mm2 0,28 2. TG-L TK-1 9,0 20 YLY(Ŝo) 5x10 mm2 0,20 3. TG-L TK-2 13,8 24 YLY(Ŝo) 5x10 mm2 0,37 Opracował: mgr inŝ G. Ślusarek
