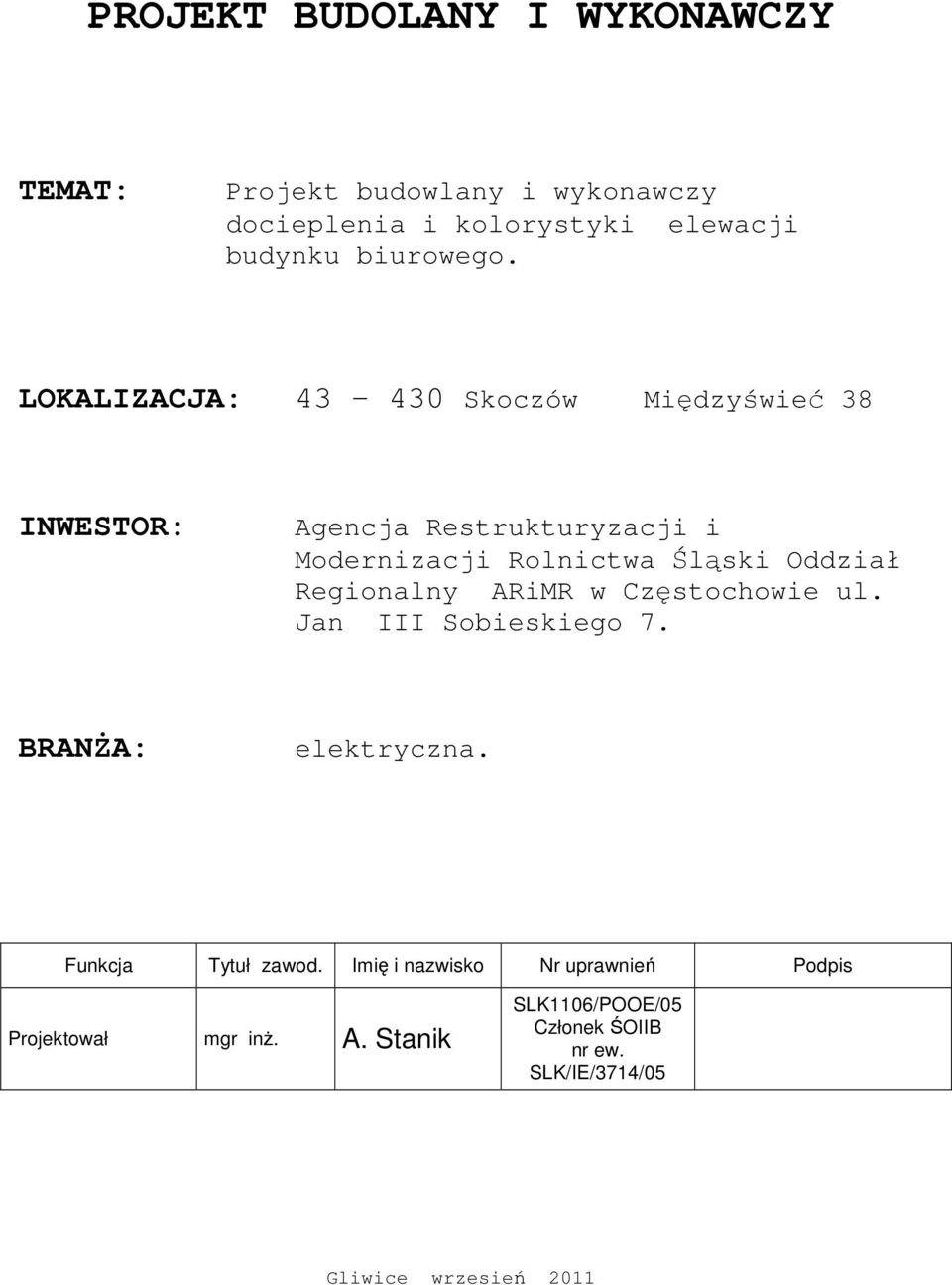

1 PROJEKT BUDOLANY I WYKONAWCZY TEMAT: Projekt budowlany i wykonawczy docieplenia i kolorystyki elewacji budynku biurowego. LOKALIZACJA: Skoczów Międzyświeć 38 INWESTOR: Agencja Restrukturyzacji i Modernizacji Rolnictwa Śląski Oddział Regionalny ARiMR w Częstochowie ul. Jan III Sobieskiego 7. BRANśA: elektryczna. Funkcja Tytuł zawod. Imię i nazwisko Nr uprawnień Podpis Projektował mgr inŝ. A. Stanik SLK1106/POOE/05 Członek ŚOIIB nr ew. SLK/IE/3714/05 Gliwice wrzesień 2011

Regionalny ARiMR w Częstochowie ul. Jan III Sobieskiego 7. BRANśA: elektryczna. Funkcja Tytuł zawod.

2 Spis zawartości: 1 Strona tytułowa 1 2 Spis zawartości i rysunków 2 3. Opis techniczny Część elektryczna Przedmiot opracowania Zakres opracowania Podstawa opracowania Zasilanie Wyłącznik główny zasilania Pomiar i zabezpieczenie obwodów Instalacja oświetleniowa Instalacja gniazd wtykowych Prowadzenie kabli i przewodów Instalacje ochronne Obliczenia techniczne Bilans mocy przychodni Obliczenia dopuszczalnego spadku napięcia i skuteczności szybkiego wyłączenia Uwagi końcowe Wytyczne dla stworzenia planu BIOZ System detekcji gazu Spis rysunków: Układ zasilania Schemat zasadniczy Tablica 400/230V TP-2., Schemat zasadniczy Tablica 400/230V TP-2. Plan rozmieszczenia aparatury. System detekcji gazu Schemat połączeń zewnętrznych Instalacje elektryczne.. Plan rozmieszczenia aparatury. E-01 E-02 E-03 E-04 E-05

10 Instalacje ochronne.... 7 3.11 Obliczenia techniczne.... 8 3.11.1 Bilans mocy przychodni... 8 3.11.2 Obliczenia dopuszczalnego spadku napięcia i skuteczności szybkiego wyłączenia 8 3.

3 3. Opis techniczny Część elektryczna 3.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany i wykonawczy instalacji elektrycznych w pomieszczeniach zlokalizowanych na parterze w lewej części budynku (patrząc od wejścia) budynku biurowego zlokalizowanego w Skoczowie Międzyświeciu Zakres opracowania Projekt swym zakresem obejmuje: bilans mocy elektrycznej, schemat strukturalny zasilania, usytuowanie tablicy rozdzielczej, zasilanie systemu detekcji gazu, instalację oświetlenia podstawowego i awaryjnego, instalację gniazd wtykowych, instalację połączeń wyrównawczych, 3.3 Podstawa opracowania. 1. zlecenie Inwestora, 2. dane techniczne zainstalowanych odbiorników, 3. załoŝenia wentylacji, ogrzewania pomieszczeń i wody, 4. Dane instalowanej windy, 5. Normy: PN-IEC pt. Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe, PN-IEC :2002 Światło i oświetlenie oświetlenie miejsc pracy - miejsca pracy we wnętrzach, PN-INC pt. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporaŝeniowa PN-IEC pt. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetęŝeniowym.

od wejścia) budynku biurowego zlokalizowanego w Skoczowie Międzyświeciu 38 3.

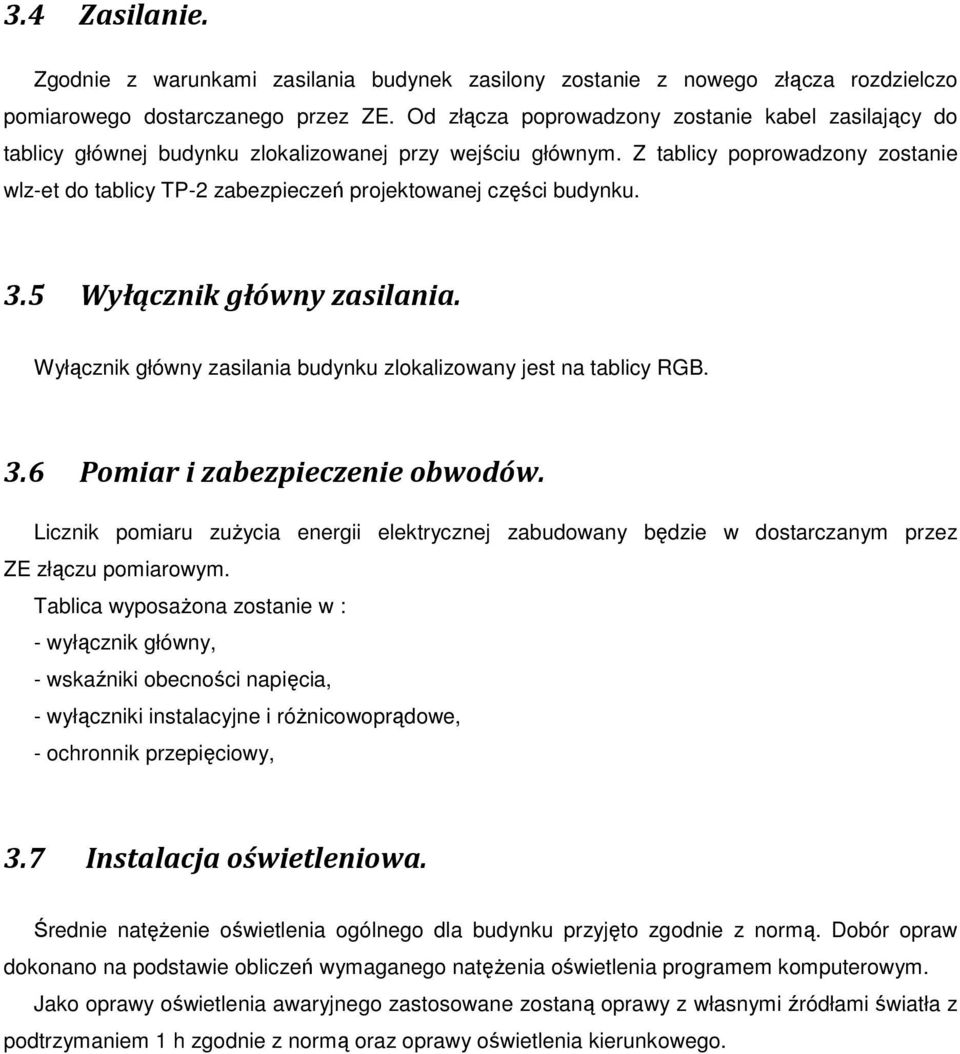

4 3.4 Zasilanie. Zgodnie z warunkami zasilania budynek zasilony zostanie z nowego złącza rozdzielczo pomiarowego dostarczanego przez ZE. Od złącza poprowadzony zostanie kabel zasilający do tablicy głównej budynku zlokalizowanej przy wejściu głównym. Z tablicy poprowadzony zostanie wlz-et do tablicy TP-2 zabezpieczeń projektowanej części budynku. 3.5 Wyłącznik główny zasilania. Wyłącznik główny zasilania budynku zlokalizowany jest na tablicy RGB. 3.6 Pomiar i zabezpieczenie obwodów. Licznik pomiaru zuŝycia energii elektrycznej zabudowany będzie w dostarczanym przez ZE złączu pomiarowym. Tablica wyposaŝona zostanie w : - wyłącznik główny, - wskaźniki obecności napięcia, - wyłączniki instalacyjne i róŝnicowoprądowe, - ochronnik przepięciowy, 3.7 Instalacja oświetleniowa. Średnie natęŝenie oświetlenia ogólnego dla budynku przyjęto zgodnie z normą. Dobór opraw dokonano na podstawie obliczeń wymaganego natęŝenia oświetlenia programem komputerowym. Jako oprawy oświetlenia awaryjnego zastosowane zostaną oprawy z własnymi źródłami światła z podtrzymaniem 1 h zgodnie z normą oraz oprawy oświetlenia kierunkowego.

Z tablicy poprowadzony zostanie wlz-et do tablicy TP-2 zabezpieczeń projektowanej części budynku. 3.5 Wyłącznik główny zasilania. Wyłącznik główny zasilania budynku zlokalizowany jest na tablicy RGB.

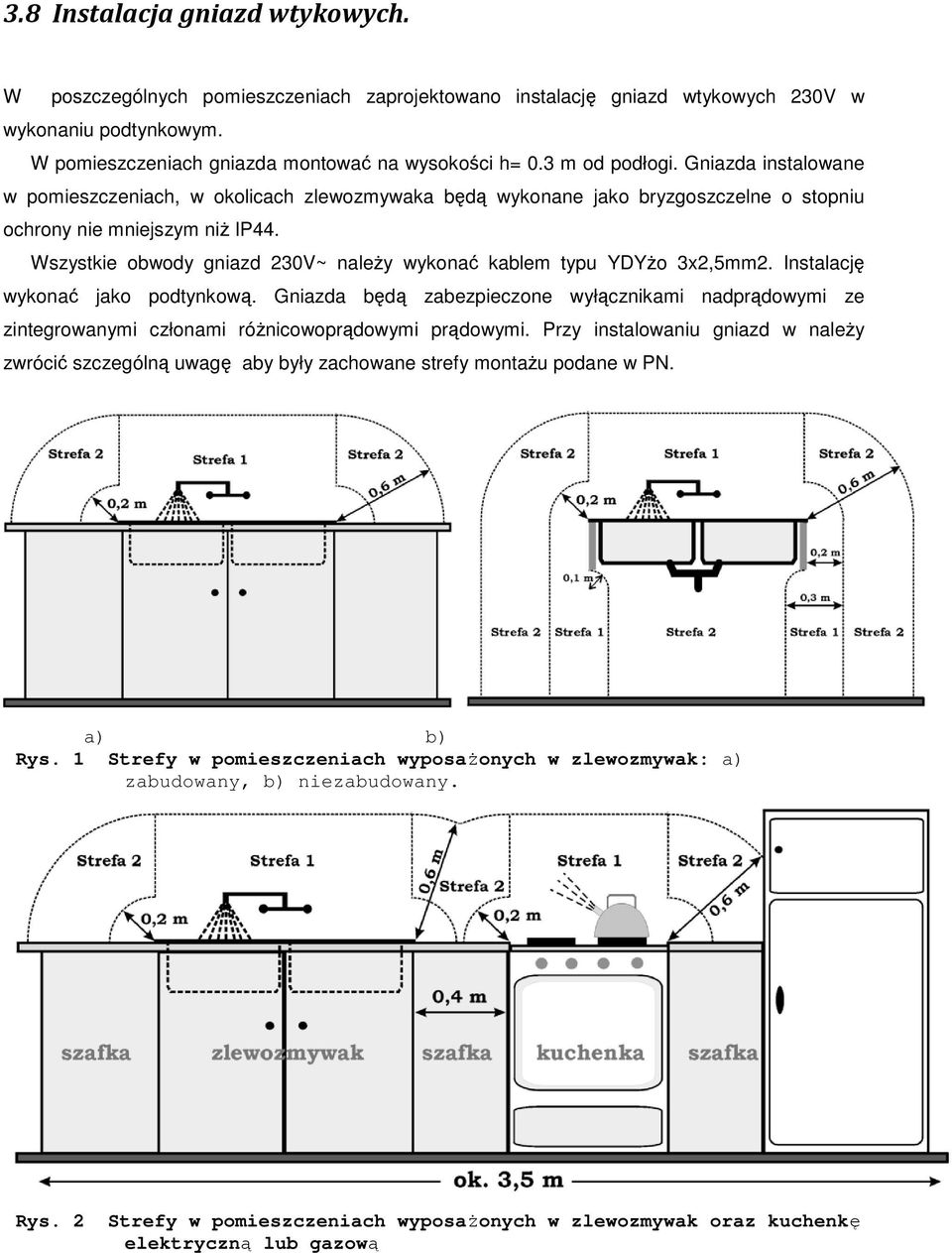

5 3.8 Instalacja gniazd wtykowych. W poszczególnych pomieszczeniach zaprojektowano instalację gniazd wtykowych 230V w wykonaniu podtynkowym. W pomieszczeniach gniazda montować na wysokości h= 0.3 m od podłogi. Gniazda instalowane w pomieszczeniach, w okolicach zlewozmywaka będą wykonane jako bryzgoszczelne o stopniu ochrony nie mniejszym niŝ IP44. Wszystkie obwody gniazd 230V~ naleŝy wykonać kablem typu YDYŜo 3x2,5mm2. Instalację wykonać jako podtynkową. Gniazda będą zabezpieczone wyłącznikami nadprądowymi ze zintegrowanymi członami róŝnicowoprądowymi prądowymi. Przy instalowaniu gniazd w naleŝy zwrócić szczególną uwagę aby były zachowane strefy montaŝu podane w PN. a) b) Rys. 1 Strefy w pomieszczeniach wyposaŝonych w zlewozmywak: a) zabudowany, b) niezabudowany. Rys. 2 Strefy w pomieszczeniach wyposaŝonych w zlewozmywak oraz kuchenkę elektryczną lub gazową

Wszystkie obwody gniazd 230V~ naleŝy wykonać kablem typu YDYŜo 3x2,5mm2. Instalację wykonać jako podtynkową.

6 NaleŜy zwrócić szczególną uwagę aby były zachowane strefy montaŝu podane w PN. W pozostałych pomieszczeniach rozmieszczenie gniazd zgodnie z Ŝyczeniem Inwestora. Przewody do gniazd wtyczkowych dwubiegunowych naleŝy podłączać tak, aby przewód fazowy był dołączony do lewego bieguna, a przewód neutralny do prawego bieguna. PE L N Rys. 1. Schemat podłączenia przewodów do gniazda wtyczkowego 6.9 Prowadzenie kabli i przewodów WLZ-et prowadzony będzie pod tynkiem w rurach ochronnych. Pozostałe instalacje zostaną wykonane jako podtynkowe i przewody będą prowadzone bezpośrednio w tynku lub w pustce ścian gipsowych.

Przewody do gniazd wtyczkowych dwubiegunowych naleŝy podłączać tak, aby przewód fazowy był dołączony do lewego bieguna, a przewód neutralny do prawego

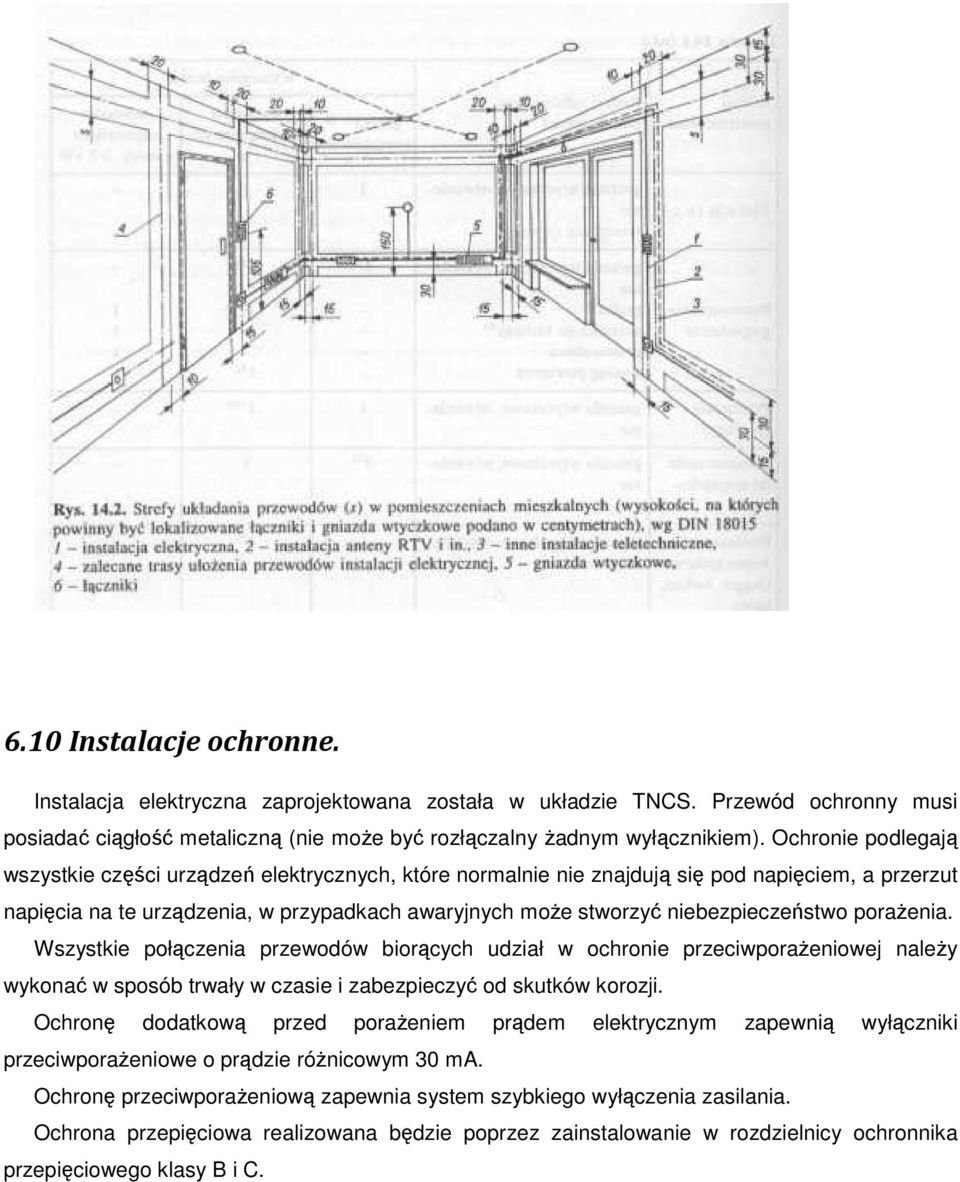

7 6.10 Instalacje ochronne. Instalacja elektryczna zaprojektowana została w układzie TNCS. Przewód ochronny musi posiadać ciągłość metaliczną (nie moŝe być rozłączalny Ŝadnym wyłącznikiem). Ochronie podlegają wszystkie części urządzeń elektrycznych, które normalnie nie znajdują się pod napięciem, a przerzut napięcia na te urządzenia, w przypadkach awaryjnych moŝe stworzyć niebezpieczeństwo poraŝenia. Wszystkie połączenia przewodów biorących udział w ochronie przeciwporaŝeniowej naleŝy wykonać w sposób trwały w czasie i zabezpieczyć od skutków korozji. Ochronę dodatkową przed poraŝeniem prądem elektrycznym zapewnią wyłączniki przeciwporaŝeniowe o prądzie róŝnicowym 30 ma. Ochronę przeciwporaŝeniową zapewnia system szybkiego wyłączenia zasilania. Ochrona przepięciowa realizowana będzie poprzez zainstalowanie w rozdzielnicy ochronnika przepięciowego klasy B i C.

niebezpieczeństwo poraŝenia. Wszystkie połączenia przewodów biorących udział w ochronie przeciwporaŝeniowej naleŝy wykonać w sposób trwały w czasie i zabezpieczyć od skutków korozji.

8 3.11 Obliczenia techniczne Bilans mocy przychodni Oświetlenie 3.0 kw Gniazda wtykowe 3.0 kw RAZEM 6 kw Moc obliczeniowa zapotrzebowana: Dla tej mocy: P Bm = 6 kw Prąd I B = P Bm 3 U cosϕ = 6000/ 1.7 x 400 x 1 = 11 A Kabel typu YnKYŜo 5 x 10 mm 2 (posiada obciąŝalność prądową długotrwałą I nd = 69A Zabezpieczony w złączu wkładką bezpiecznikową 20 A I B I n I Z I Iz I B 11 A (prąd obliczeniowy w obwodzie elektrycznym), I n 20 A (prąd znamionowy urządzenia zabezpieczającego), I Z 50 A (obciąŝalność prądowa długotrwała przewodów), I 2 prąd zadziałania zabezpieczenia 1.6 x 20 A = 32 A 11 A 20A 50A 32 A 72,5 A Obliczenia dopuszczalnego spadku napięcia i skuteczności szybkiego wyłączenia Po obliczeniu spadku napięcia i skuteczności szybkiego wyłączenia w linii zasilającej, stwierdzono, Ŝe ich wartości mieszczą się w dopuszczalnych granicach. Obliczenia zawarte są w projekcie archiwalnym. Po wykonaniu instalacji naleŝy dołączyć do dokumentacji powykonawczej protokół wykonania pomiarów skuteczności samoczynnego wyłączenia zasilania dla wszystkich obwodów.

7 x 400 x 1 = 11 A Kabel typu YnKYŜo 5 x 10 mm 2 (posiada obciąŝalność prądową długotrwałą I nd = 69A Zabezpieczony w złączu wkładką bezpiecznikową 20 A I B I n I Z I 2 1.

9 3.12 Uwagi końcowe. Wszystkie urządzenia i aparaty elektryczne muszą posiadać atesty i dopuszczenia do eksploatacji wydane przez instytucje krajowe zgodne z prawem budowlanym. Instalacje powinny być wykonane przez firmy branŝowe z uprawnieniami. Wszystkie prace montaŝowe wykonać zgodnie z przepisami Roboty elektryczne odbiera Inspektor robót elektrycznych. Całość robót wykonać zgodnie z niniejszą dokumentacją i obowiązującymi przepisami, Wykonać kompleksowe pomiary zgodnie z wymogami, W przypadku indywidualnego rozliczenia naleŝy wystąpić do ZE o warunki zasilania, Istniejące instalacje naleŝy zdemontować, 3.13 Wytyczne dla stworzenia planu BIOZ. Zaleca się prowadzić roboty elektryczne tak, aby nie wystąpiła konieczność stworzenia przez kierownika budowy w/w planu BIOZ, tzn. wszystkie prace wykonywać naleŝy w instalacji beznapięciowej oraz w strefie beznapięciowej. W przypadku opracowania innego planu przez kierownika budowy i wykonawcę mogącego stworzyć sytuację, w której mogłoby dojść do poraŝenia prądem elektrycznym, wówczas naleŝy opracować plan BIOZ. Plan BIOZ winien być opracowany zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia oraz zawierać wszystkie elementy wymienione w w/w rozporządzeniu. W czasie prowadzenia prac naleŝy stosować się do Rozporządzenia Ministra Gospodarki z dnia 17 września 1999r w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych oraz do Rozporządzenia Ministra Infrastruktury z dnia 6 luty 2003 r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych System detekcji gazu. W kotłowni gazowej zostanie zainstalowany system detekcji gazu. W niniejszej dokumentacji ujęte zasilanie tego systemu oraz oprzewodowanie jego elementów. System wydany i rozmieszczony w projekcie technologicznym.

Całość robót wykonać zgodnie z niniejszą dokumentacją i obowiązującymi przepisami, Wykonać kompleksowe pomiary zgodnie z wymogami, W przypadku indywidualnego rozliczenia naleŝy wystąpić do ZE o
