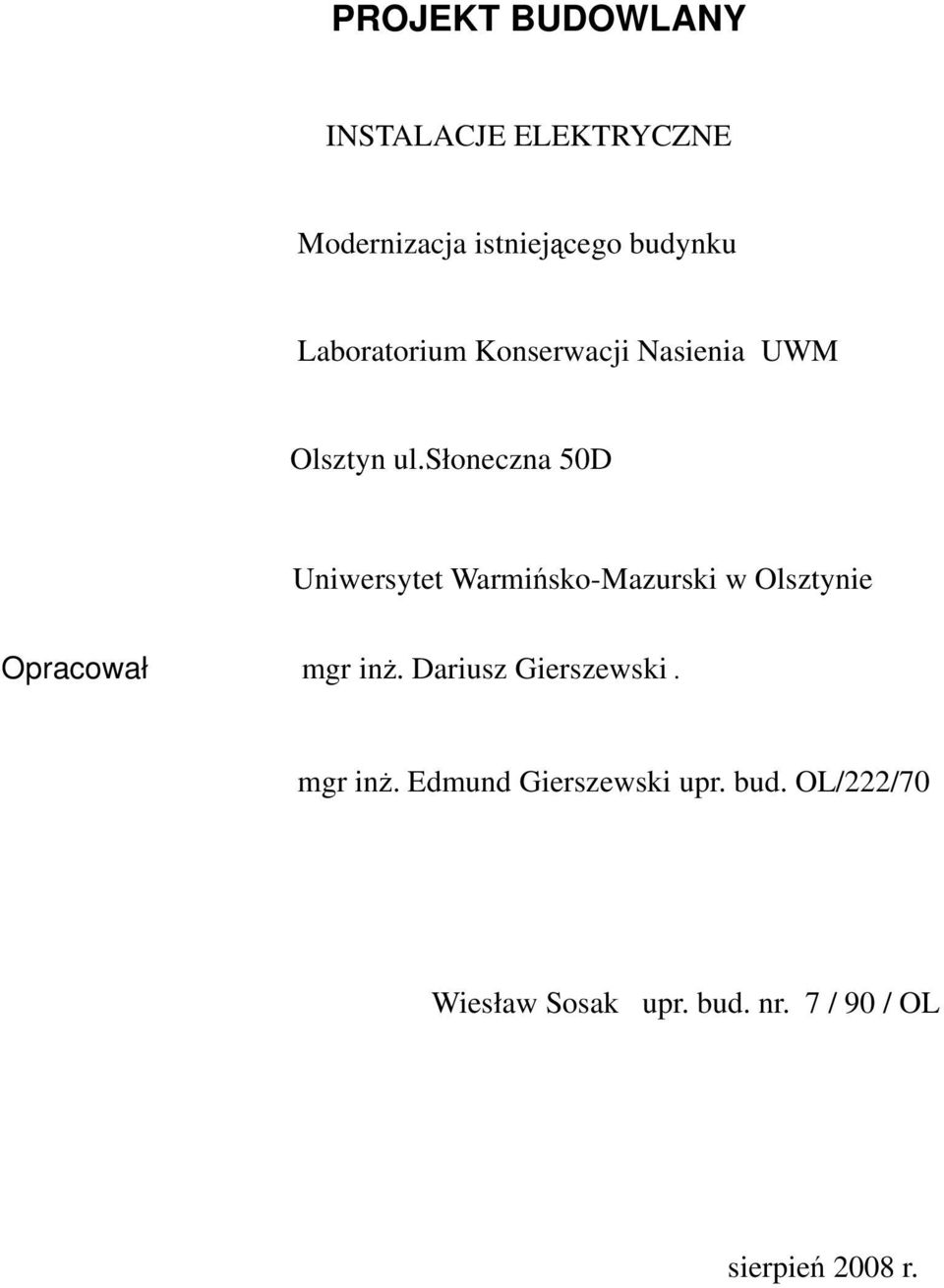

1 PROJEKT BUDOWLANY INSTALACJE ELEKTRYCZNE Modernizacja istniejącego budynku Laboratorium Konserwacji Nasienia UWM Olsztyn ul.słoneczna 50D Uniwersytet Warmińsko-Mazurski w Olsztynie Opracował mgr inż. Dariusz Gierszewski. mgr inż. Edmund Gierszewski upr. bud. OL/222/70 Wiesław Sosak upr. bud. nr. 7 / 90 / OL sierpień 2008 r.

słoneczna 50D Uniwersytet Warmińsko-Mazurski w Olsztynie Opracował mgr inż.

2 Spis zawartości: I. Opis techniczny II. III. Obliczenia Rysunki: E-1. Plan instalacji elektrycznych. Rzut przyziemia E-2. Schemat rozdzielnicy TG E-3. Schemat rozdzielnicy T1

3 1. Podstawa opracowania 1.1. Zlecenie Inwestora I.OPIS TECHNICZNY 1.2. Uzgodnienie rozwiązań technicznych projektantami innych branż 1.3. Wizja lokalna Obowiązujące normy i przepisy. 2. Zakres opracowania Instalacje elektryczne 1. wewnętrzne linie zasilające 2. tablice rozdzielcze 3. instalacje siłowe 4. instalacje gniazd wtyczkowych 5. oświetlenie 3. Demontaże Do demontażu przewidziano wszystkie instalacje elektryczne w remontowanej części budynku. Większość robót demontażowych przewodów i osprzętu poprzez zniszczenie w czasie wykonywania prac ogólnobudowlanych. Nie przewiduje się powtórnego wykorzystania zdemontowanego osprzętu. 4. Rozdzielnica TG Zasilanie elektroenergetyczne rozdzielnicy TG istniejącą linią kablową. Układ pomiarowy bez zmian. Projektowaną rozdzielnicę TG zainstalować na ścianie w miejscu pokazanym na rys. E-1 Obudowa rozdzielnicy typu PRISMA G 595x930 o stopniu ochrony IP30. W rozdzielnicy będą zainstalowane zabezpieczenia obwodów części technologicznej budynku. Generalnie zastosowano aparaturę firm Schneider Electric. Schemat rozdzielnicy pokazano na rysunku E Rozdzielnica T1 Zasilanie elektroenergetyczne rozdzielnicy T1 z projektowanej tablicy TG przewopdem YDY5x6mm 2. Projektowaną rozdzielnicę T1 zainstalować na ścianie w miejscu pokazanym na rys. E-1. Obudowa rozdzielnicy typu PRAGMA D 2x18 o stopniu ochrony IP30. Schemat rozdzielnicy pokazano na rysunku E-3. 6.Instalacje elektryczne Przewody prowadzić w korytkach kablowych (korytarz), listwach elektroinstalacyjnych oraz pod tynkiem. Rodzaje przewodów oraz ich trasy pokazano na rysunkach Instalacja oświetleniowa Instalacje wykonać przewodami typu YDY3(5,4,2)x1,5mm 2. Stosować osprzęt szczelny IP44. Miejsca instalowania i typy opraw pokazano na rysunkach Instalacja gniazd wtyczkowych. Przewody układać w listwach elektroinstalacyjnych i pod tynkiem. Gniazda instalować w miejscach pokazanych na rys. E-1. Stosować osprzęt szczelny IP Zasilanie urządzeń technologicznych.

Demontaże Do demontażu przewidziano wszystkie instalacje elektryczne w remontowanej części budynku.

4 - Zasilanie wentylatorów i splitów klimatyzacyjnych pokazano na schematach - Zasilanie pozostałych urządzeń technologicznych odbywać się będzie poprzez zainstalowane gniazda wtyczkowe 3- i 1-fazowe. 7. Ochrona od porażeń. Jako ochronę od porażeń w obwodach rozdzielnicy TG i T1 należy zastosować szybkie samoczynne wyłączanie napięcia w układzie TN-S. Jako dodatkową ochronę od porażeń wyłączniki ochronne różnicowo-prądowe. Do wszystkich odbiorników należy doprowadzić przewód ochronny PE (żółtozielony). 8. Połączenia wyrównawcze miejscowe Zgodnie z PN-91/B-05009/701 należy wykonać połączenie wyrównawcze miejscowe. Zaciski PE w tablicy TG należy połączyć z ogrodzeniem boksów dla zwierząt. Połączenie wykonać za pomocą bednarki Fe/Zn 25x3mm w posadzce i pod tynkiem. 9. Uwagi końcowe 1. Dopuszcza się instalowanie innych urządzeń i aparatury niż podane w projekcie pod warunkiem zachowania parametrów i jakości zastępczych urządzeń. 2. Wszystkie prace instalacyjne należy wykonywać zgodnie z odnośnymi przepisami BHP. II. OBLICZENIA 1. Spadki napięć Ze względu na krótkie obwody i niewielkie obciążenia obliczeń nie dokonywano. Spadki napięć w poszczególnych obwodach mieszczą się w dopuszczalnych granicach. 3. Obliczenie oświetlenia Oświetlenie obliczono programem komputerowym DIALUX firmy ES-SYSTEM. Przykładowe wyniki obliczeń na następnych stronach. Opracował: mgr inż. Dariusz Gierszewski

Jako dodatkową ochronę od porażeń wyłączniki ochronne różnicowo-prądowe. Do wszystkich odbiorników należy doprowadzić przewód ochronny PE (żółtozielony). 8.

5 Olsztyn, OŚWIADCZENIE Zgodnie z art. 20 ust. 4 prawa budowlanego oświadczam, że projekt instalacji elektrycznych dla remontu budynku Laboratorium Konserwacji Nasienia UWM przy ul.słonecznej 50D w Olsztynie został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Projektant: mgr inż. Edmund Gierszewski
