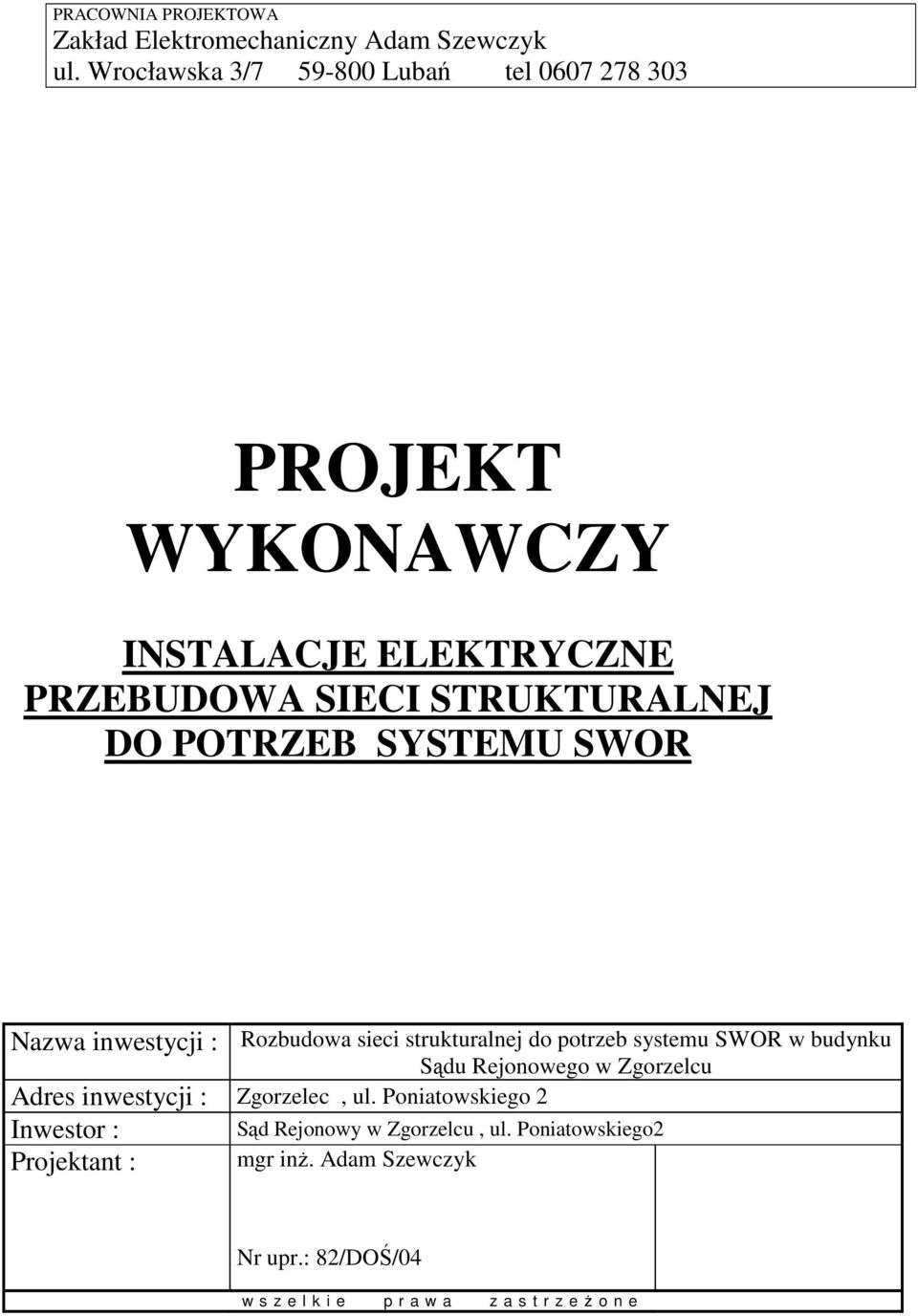

1 PRACOWNIA PROJEKTOWA Zakład Elektromechaniczny Adam Szewczyk ul. Wrocławska 3/ Lubań tel PROJEKT WYKONAWCZY INSTALACJE ELEKTRYCZNE PRZEBUDOWA SIECI STRUKTURALNEJ DO POTRZEB SYSTEMU SWOR Nazwa inwestycji : Rozbudowa sieci strukturalnej do potrzeb systemu SWOR w budynku Sądu Rejonowego w Zgorzelcu Adres inwestycji : Zgorzelec, ul. Poniatowskiego 2 Inwestor : Sąd Rejonowy w Zgorzelcu, ul. Poniatowskiego2 Projektant : mgr inŝ. Adam Szewczyk Nr upr.: 82/DOŚ/04 w s z e l k i e p r a w a z a s t r z e Ŝ o n e

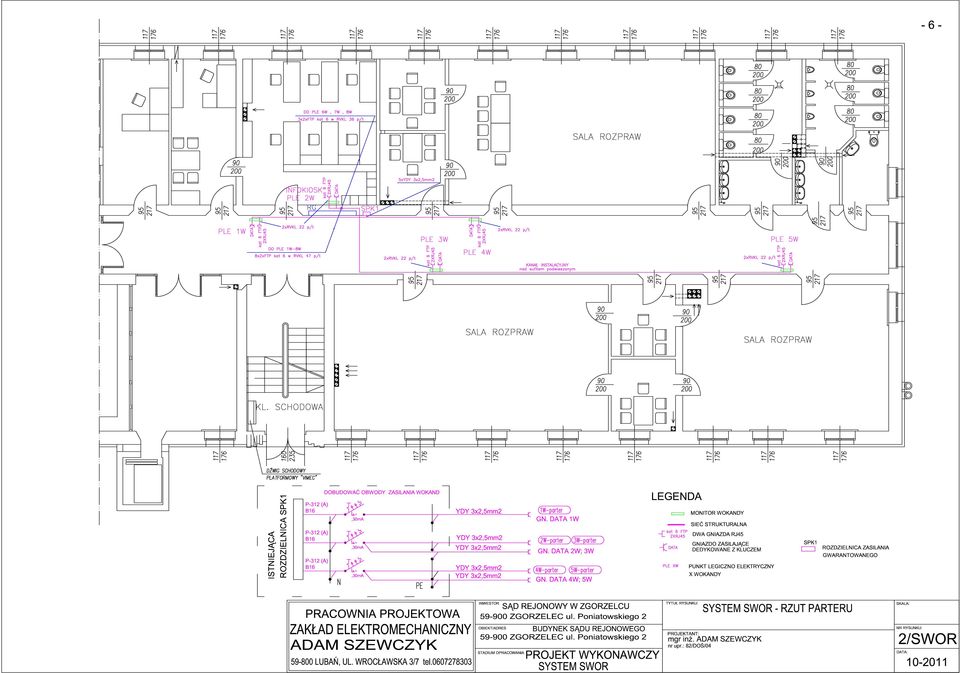

2 ZAWARTOŚĆ TECZKI Strona tytułowa 1 Zawartość teczki 2 Opis techniczny 3-4 Rysunki: nr karty rys.1/swor System SWOR -rzut piwnic 5 rys.2/swor System SWOR -rzut parteru 6 rys.3/swor System SWOR -rzut I piętra 7 rys.4/swor System SWOR -rzut II piętra 8 rys.5/swor System SWOR szafa dystrybucyjna 9

3 OPIS TECHNICZNY Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy dla zdania : przebudowa sieci strukturalnej do potrzeb systemu SWOR w budynku Sądu Rejonowego w Zgorzelcu ul Poniatowskiego Podstawa prawna opracowania projektu Podstawą opracowania jest zlecenie Inwestora 1.3. ZałoŜenia Podstawą techniczną opracowania dokumentacji są załoŝenia technicznoekonomiczne przedstawione przez Inwestora. Zakres projektowanych robót i obejmuje rozbudowę sieci okablowania strukturalnego w części budynku UłoŜenie koryt, kanałów, rur instalacyjnych. W pierwszym etapie realizacji naleŝy wykonać wszystkie prace związane z przygotowaniem konstrukcji nośnych. Koryta i listwy instalacyjne układać wg rysunków tras instalacji Zasilanie sieci okablowania strukturalnego Istniejące rozdzielnice SPK1-3 naleŝy rozbudować o dodatkowe pola zasilające monitory wokand elektronicznych i infokiosku. Przewody do gniazd dedykowanych monitorów układać we wspólnych korytach z przewodami logicznymi oddzielonymi przegrodą. Projektuje się gniazda dedykowane zabezpieczone kluczem i montowane w zestawach obok gniazd logicznych, tworząc punkt logicznoelektryczny (PLE) Sieć strukturalna Przewody FTP kat.6 układać wspólnie z przewodami zasilającymi gniada dedykowane w kanałach i listach instalacyjnych w osobnej przegrodzie Plan rozbudowy okablowania strukturalnego pokazano na rys 1/SWOR 5/SWOR

4 Sposób prowadzenia okablowania poziomego Przy salach rozpraw projektuje się montaŝ monitorów 19. Przewody zasilające i logiczne naleŝy wyprowadzić na wysokość cm od podłogi, tak aby dół ramki montaŝowej wypadł min. 165 cm od podłogi. NaleŜy stosować głębokie puszki podtynkowe i pozostawić ok cm zapasu przewodów w miejscu montaŝu gniazd. Okablowanie do gniazd wokand znajdujących się na korytarzach poszczególnych kondygnacji rozprowadzone jest z Centralnego Punktu Dystrybucyjnego (CPD) umieszczonego w pomieszczeniu serwerowni. Kable będą prowadzone w rurach PCV. Wszystkie przewody przewidziane do ułoŝenia w ścianach ( podejścia do puszek instalacyjnych ) i przejścia przez stropy prowadzić w rurach giętkich niepalnych. Na parterze budynku projektuje się montaŝ monitora wokandy głównej. Wokanda 50 ze względu na swoje rozmiary, wagę i funkcję montowana musi być na uchwytach ściennych lub sufitowych. NaleŜy zachować promienie gięcia kabla (min. 4 razy średnica dla kabla FTP). W miejscu montaŝu kable zakończyć gniazdem modularnym typu RJ45 568B umieszczonym w puszce podtynkowej, w ramce 2 krotnej. NaleŜy stosować moduły 12,5x45. Wszystkie cztery pary skrętki rozszyć w gniazdach RJ-45 i na panelach, zgodnie z kodem kolorowym EIA/TIA 568B Uwagi końcowe : Całość robót naleŝy wykonać zgodnie z obowiązującym Prawem budowlanym z zastosowaniem materiałów zgodnie z ustawą o wyrobach budowlanych. Projektował: mgr inŝ. Adam Szewczyk

5

6

7

8

9
