generalny projektant: ATELIER XXI PRACOWNIA ARCHITEKTONICZNA KRZYSZTOF KALERT 70 535 SZCZECIN UL. OSIEK 1 / 4 NIP 851 1 1 9 21 05 T/F 0 4 8 9 1 4 6 4 3 7 6 3 M 695 426810 E atelier_xxi@wp.

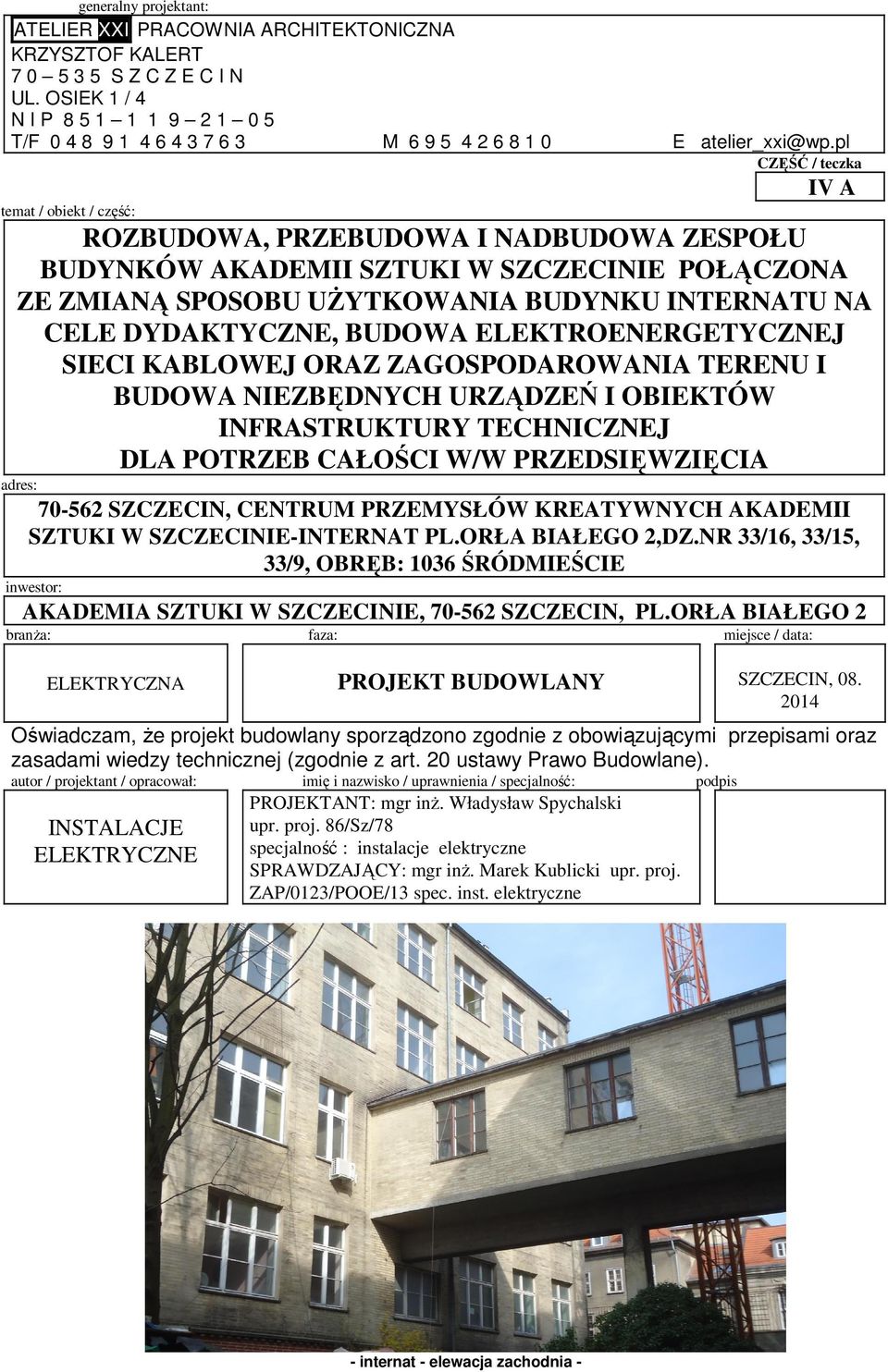

1 generalny projektant: ATELIER XXI PRACOWNIA ARCHITEKTONICZNA KRZYSZTOF KALERT SZCZECIN UL. OSIEK 1 / 4 NIP T/F M E atelier_xxi@wp.pl CZĘŚĆ / teczka IV A temat / obiekt / część: ROZBUDOWA, PRZEBUDOWA I NADBUDOWA ZESPOŁU BUDYNKÓW AKADEMII SZTUKI W SZCZECINIE POŁĄCZONA ZE ZMIANĄ SPOSOBU UśYTKOWANIA BUDYNKU INTERNATU NA CELE DYDAKTYCZNE, BUDOWA ELEKTROENERGETYCZNEJ SIECI KABLOWEJ ORAZ ZAGOSPODAROWANIA TERENU I BUDOWA NIEZBĘDNYCH URZĄDZEŃ I OBIEKTÓW INFRASTRUKTURY TECHNICZNEJ DLA POTRZEB CAŁOŚCI W/W PRZEDSIĘWZIĘCIA adres: SZCZECIN, CENTRUM PRZEMYSŁÓW KREATYWNYCH AKADEMII SZTUKI W SZCZECINIE-INTERNAT PL.ORŁA BIAŁEGO 2,DZ.NR 33/16, 33/15, 33/9, OBRĘB: 1036 ŚRÓDMIEŚCIE inwestor: AKADEMIA SZTUKI W SZCZECINIE, SZCZECIN, PL.ORŁA BIAŁEGO 2 branŝa: ELEKTRYCZNA faza: miejsce / data: SZCZECIN, PROJEKT BUDOWLANY Oświadczam, Ŝe projekt budowlany sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (zgodnie z art. 20 ustawy Prawo Budowlane). autor / projektant / opracował: INSTALACJE ELEKTRYCZNE imię i nazwisko / uprawnienia / specjalność: PROJEKTANT: mgr inŝ. Władysław Spychalski upr. proj. 86/Sz/78 specjalność : instalacje elektryczne SPRAWDZAJĄCY: mgr inŝ. Marek Kublicki upr. proj. ZAP/0123/POOE/13 spec. inst. elektryczne - internat - elewacja zachodnia - podpis

DYDAKTYCZNE, BUDOWA ELEKTROENERGETYCZNEJ SIECI KABLOWEJ ORAZ ZAGOSPODAROWANIA TERENU I BUDOWA NIEZBĘDNYCH URZĄDZEŃ I OBIEKTÓW INFRASTRUKTURY TECHNICZNEJ DLA POTRZEB CAŁOŚCI W/W PRZEDSIĘWZIĘCIA adres:

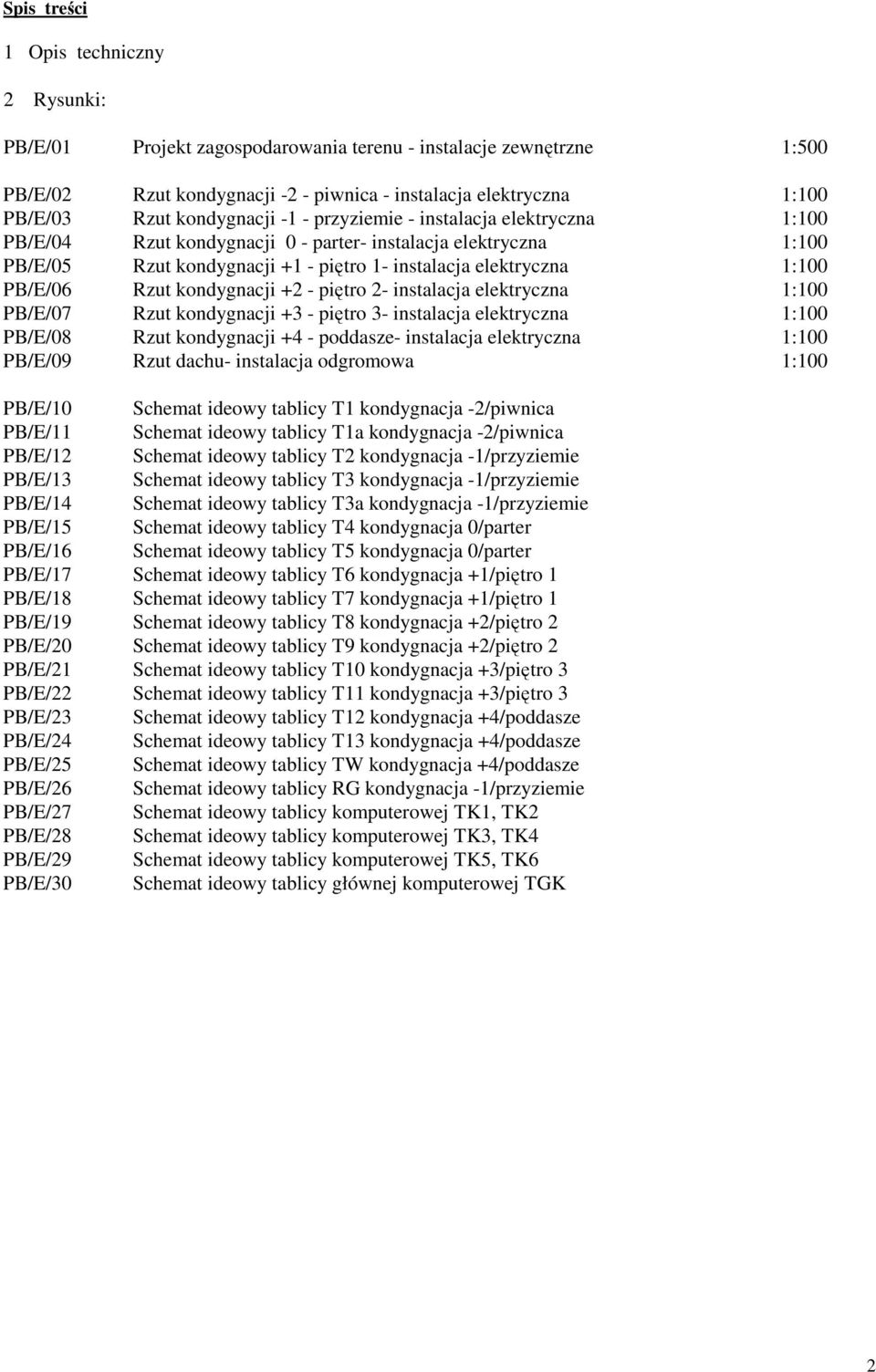

2 Spis treści 1 Opis techniczny 2 Rysunki: PB/E/01 Projekt zagospodarowania terenu - instalacje zewnętrzne 1:500 PB/E/02 Rzut kondygnacji -2 - piwnica - instalacja elektryczna 1:100 PB/E/03 Rzut kondygnacji -1 - przyziemie - instalacja elektryczna 1:100 PB/E/04 Rzut kondygnacji 0 - parter- instalacja elektryczna 1:100 PB/E/05 Rzut kondygnacji +1 - piętro 1- instalacja elektryczna 1:100 PB/E/06 Rzut kondygnacji +2 - piętro 2- instalacja elektryczna 1:100 PB/E/07 Rzut kondygnacji +3 - piętro 3- instalacja elektryczna 1:100 PB/E/08 Rzut kondygnacji +4 - poddasze- instalacja elektryczna 1:100 PB/E/09 Rzut dachu- instalacja odgromowa 1:100 PB/E/10 Schemat ideowy tablicy T1 kondygnacja -2/piwnica PB/E/11 Schemat ideowy tablicy T1a kondygnacja -2/piwnica PB/E/12 Schemat ideowy tablicy T2 kondygnacja -1/przyziemie PB/E/13 Schemat ideowy tablicy T3 kondygnacja -1/przyziemie PB/E/14 Schemat ideowy tablicy T3a kondygnacja -1/przyziemie PB/E/15 Schemat ideowy tablicy T4 kondygnacja 0/parter PB/E/16 Schemat ideowy tablicy T5 kondygnacja 0/parter PB/E/17 Schemat ideowy tablicy T6 kondygnacja +1/piętro 1 PB/E/18 Schemat ideowy tablicy T7 kondygnacja +1/piętro 1 PB/E/19 Schemat ideowy tablicy T8 kondygnacja +2/piętro 2 PB/E/20 Schemat ideowy tablicy T9 kondygnacja +2/piętro 2 PB/E/21 Schemat ideowy tablicy T10 kondygnacja +3/piętro 3 PB/E/22 Schemat ideowy tablicy T11 kondygnacja +3/piętro 3 PB/E/23 Schemat ideowy tablicy T12 kondygnacja +4/poddasze PB/E/24 Schemat ideowy tablicy T13 kondygnacja +4/poddasze PB/E/25 Schemat ideowy tablicy TW kondygnacja +4/poddasze PB/E/26 Schemat ideowy tablicy RG kondygnacja -1/przyziemie PB/E/27 Schemat ideowy tablicy komputerowej TK1, TK2 PB/E/28 Schemat ideowy tablicy komputerowej TK3, TK4 PB/E/29 Schemat ideowy tablicy komputerowej TK5, TK6 PB/E/30 Schemat ideowy tablicy głównej komputerowej TGK 2

PB/E/06 Rzut kondygnacji +2 - piętro 2- instalacja elektryczna 1:100 PB/E/07 Rzut kondygnacji +3 - piętro 3- instalacja elektryczna 1:100 PB/E/08 Rzut kondygnacji +4 - poddasze- instalacja

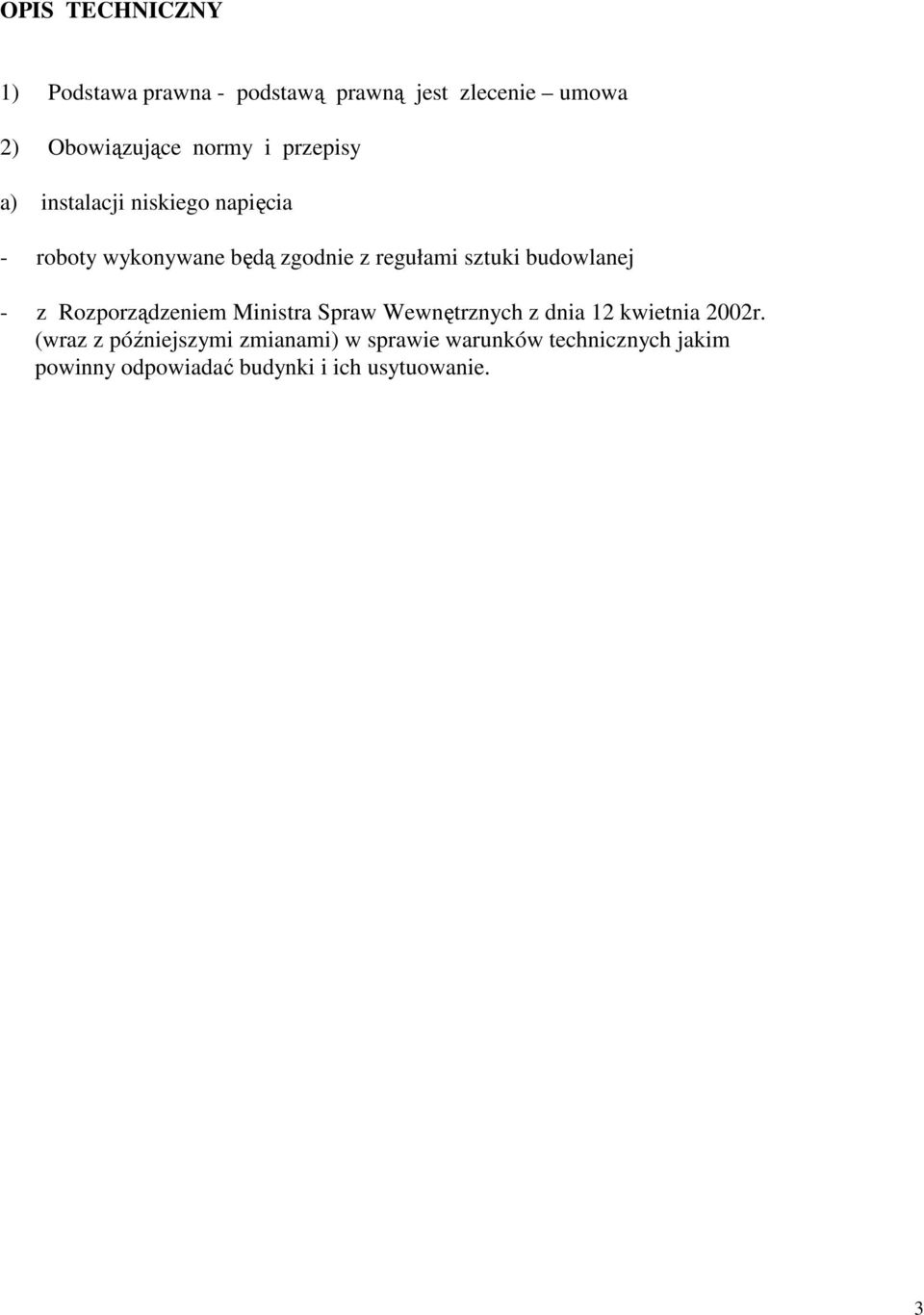

3 OPIS TECHNICZNY 1) Podstawa prawna - podstawą prawną jest zlecenie umowa 2) Obowiązujące normy i przepisy a) instalacji niskiego napięcia - roboty wykonywane będą zgodnie z regułami sztuki budowlanej - z Rozporządzeniem Ministra Spraw Wewnętrznych z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. 3

budowlanej - z Rozporządzeniem Ministra Spraw Wewnętrznych z dnia 12 kwietnia 2002r.

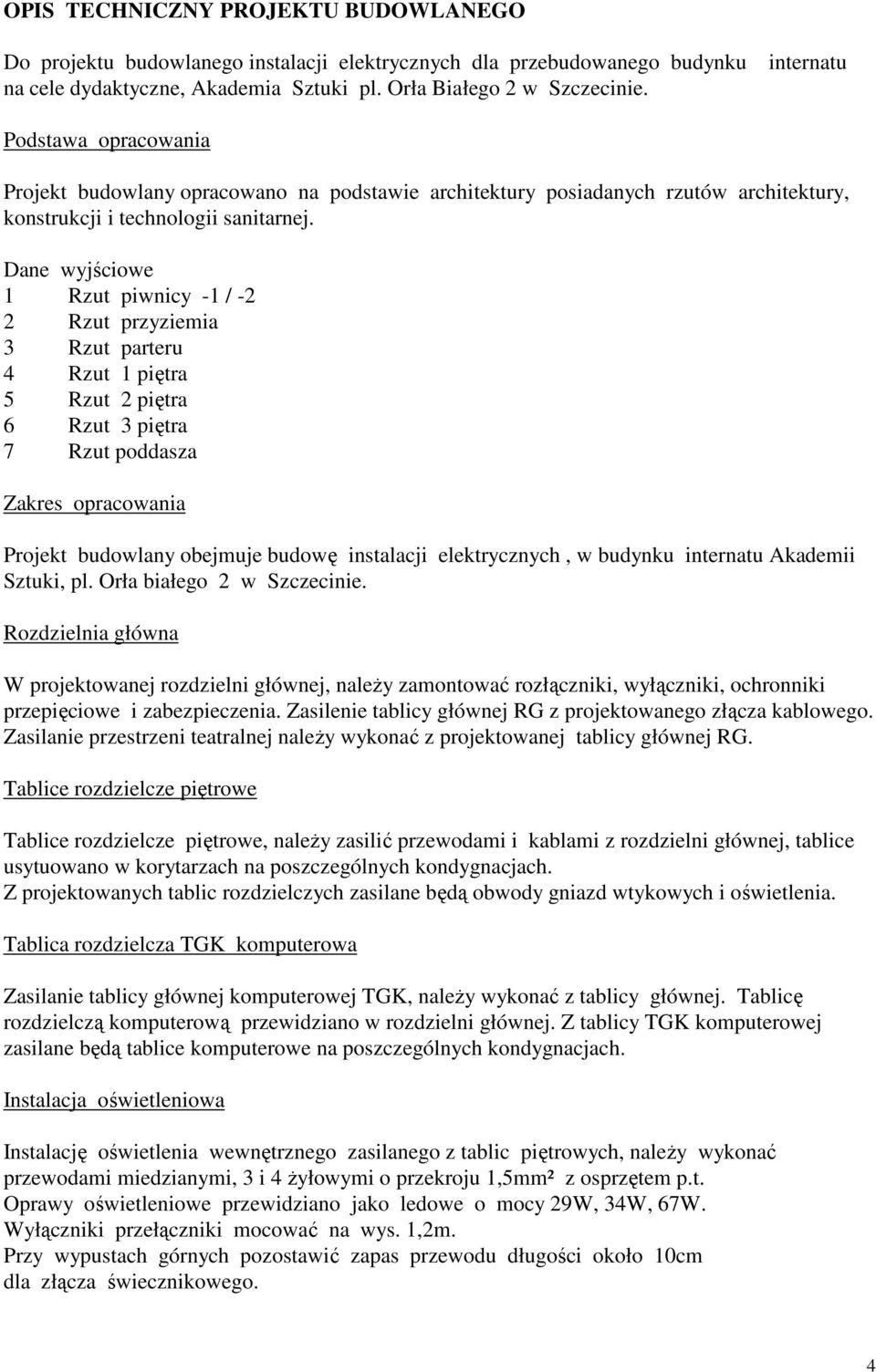

4 OPIS TECHNICZNY PROJEKTU BUDOWLANEGO Do projektu budowlanego instalacji elektrycznych dla przebudowanego budynku na cele dydaktyczne, Akademia Sztuki pl. Orła Białego 2 w Szczecinie. internatu Podstawa opracowania Projekt budowlany opracowano na podstawie architektury posiadanych rzutów architektury, konstrukcji i technologii sanitarnej. Dane wyjściowe 1 Rzut piwnicy -1 / -2 2 Rzut przyziemia 3 Rzut parteru 4 Rzut 1 piętra 5 Rzut 2 piętra 6 Rzut 3 piętra 7 Rzut poddasza Zakres opracowania Projekt budowlany obejmuje budowę instalacji elektrycznych, w budynku internatu Akademii Sztuki, pl. Orła białego 2 w Szczecinie. Rozdzielnia główna W projektowanej rozdzielni głównej, naleŝy zamontować rozłączniki, wyłączniki, ochronniki przepięciowe i zabezpieczenia. Zasilenie tablicy głównej RG z projektowanego złącza kablowego. Zasilanie przestrzeni teatralnej naleŝy wykonać z projektowanej tablicy głównej RG. Tablice rozdzielcze piętrowe Tablice rozdzielcze piętrowe, naleŝy zasilić przewodami i kablami z rozdzielni głównej, tablice usytuowano w korytarzach na poszczególnych kondygnacjach. Z projektowanych tablic rozdzielczych zasilane będą obwody gniazd wtykowych i oświetlenia. Tablica rozdzielcza TGK komputerowa Zasilanie tablicy głównej komputerowej TGK, naleŝy wykonać z tablicy głównej. Tablicę rozdzielczą komputerową przewidziano w rozdzielni głównej. Z tablicy TGK komputerowej zasilane będą tablice komputerowe na poszczególnych kondygnacjach. Instalacja oświetleniowa Instalację oświetlenia wewnętrznego zasilanego z tablic piętrowych, naleŝy wykonać przewodami miedzianymi, 3 i 4 Ŝyłowymi o przekroju 1,5mm² z osprzętem p.t. Oprawy oświetleniowe przewidziano jako ledowe o mocy 29W, 34W, 67W. Wyłączniki przełączniki mocować na wys. 1,2m. Przy wypustach górnych pozostawić zapas przewodu długości około 10cm dla złącza świecznikowego. 4

Dane wyjściowe 1 Rzut piwnicy -1 / -2 2 Rzut przyziemia 3 Rzut parteru 4 Rzut 1 piętra 5 Rzut 2 piętra 6 Rzut 3 piętra 7 Rzut poddasza Zakres opracowania Projekt budowlany obejmuje budowę instalacji

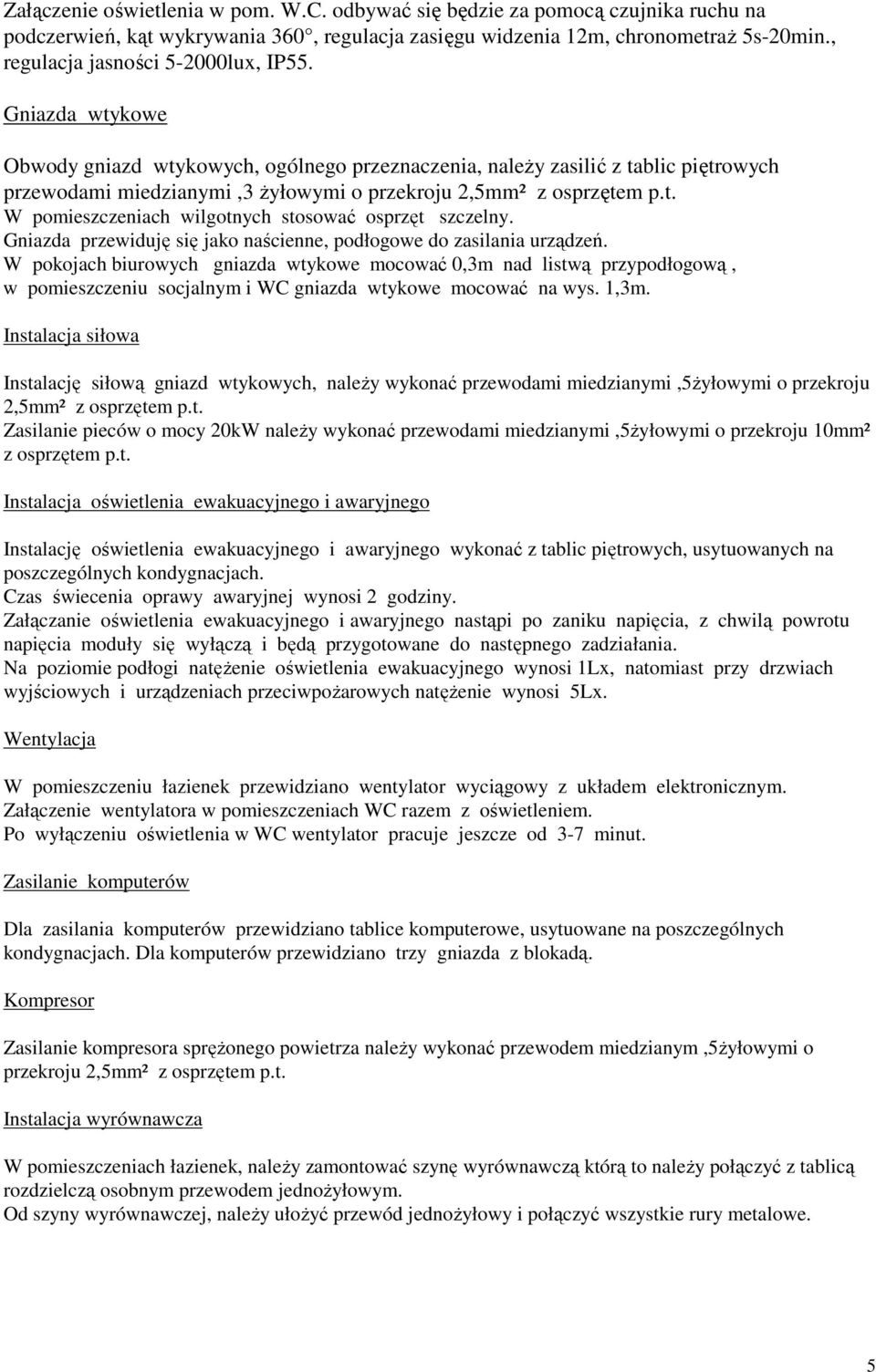

5 Załączenie oświetlenia w pom. W.C. odbywać się będzie za pomocą czujnika ruchu na podczerwień, kąt wykrywania 360, regulacja zasięgu widzenia 12m, chronometraŝ 5s-20min., regulacja jasności lux, IP55. Gniazda wtykowe Obwody gniazd wtykowych, ogólnego przeznaczenia, naleŝy zasilić z tablic piętrowych przewodami miedzianymi,3 Ŝyłowymi o przekroju 2,5mm² z osprzętem p.t. W pomieszczeniach wilgotnych stosować osprzęt szczelny. Gniazda przewiduję się jako naścienne, podłogowe do zasilania urządzeń. W pokojach biurowych gniazda wtykowe mocować 0,3m nad listwą przypodłogową, w pomieszczeniu socjalnym i WC gniazda wtykowe mocować na wys. 1,3m. Instalacja siłowa Instalację siłową gniazd wtykowych, naleŝy wykonać przewodami miedzianymi,5ŝyłowymi o przekroju 2,5mm² z osprzętem p.t. Zasilanie pieców o mocy 20kW naleŝy wykonać przewodami miedzianymi,5ŝyłowymi o przekroju 10mm² z osprzętem p.t. Instalacja oświetlenia ewakuacyjnego i awaryjnego Instalację oświetlenia ewakuacyjnego i awaryjnego wykonać z tablic piętrowych, usytuowanych na poszczególnych kondygnacjach. Czas świecenia oprawy awaryjnej wynosi 2 godziny. Załączanie oświetlenia ewakuacyjnego i awaryjnego nastąpi po zaniku napięcia, z chwilą powrotu napięcia moduły się wyłączą i będą przygotowane do następnego zadziałania. Na poziomie podłogi natęŝenie oświetlenia ewakuacyjnego wynosi 1Lx, natomiast przy drzwiach wyjściowych i urządzeniach przeciwpoŝarowych natęŝenie wynosi 5Lx. Wentylacja W pomieszczeniu łazienek przewidziano wentylator wyciągowy z układem elektronicznym. Załączenie wentylatora w pomieszczeniach WC razem z oświetleniem. Po wyłączeniu oświetlenia w WC wentylator pracuje jeszcze od 3-7 minut. Zasilanie komputerów Dla zasilania komputerów przewidziano tablice komputerowe, usytuowane na poszczególnych kondygnacjach. Dla komputerów przewidziano trzy gniazda z blokadą. Kompresor Zasilanie kompresora spręŝonego powietrza naleŝy wykonać przewodem miedzianym,5ŝyłowymi o przekroju 2,5mm² z osprzętem p.t. Instalacja wyrównawcza W pomieszczeniach łazienek, naleŝy zamontować szynę wyrównawczą którą to naleŝy połączyć z tablicą rozdzielczą osobnym przewodem jednoŝyłowym. Od szyny wyrównawczej, naleŝy ułoŝyć przewód jednoŝyłowy i połączyć wszystkie rury metalowe. 5

Gniazda wtykowe Obwody gniazd wtykowych, ogólnego przeznaczenia, naleŝy zasilić z tablic piętrowych przewodami miedzianymi,3 Ŝyłowymi o przekroju 2,5mm² z osprzętem p.t. W pomieszczeniach wilgotnych stosować osprzęt szczelny.

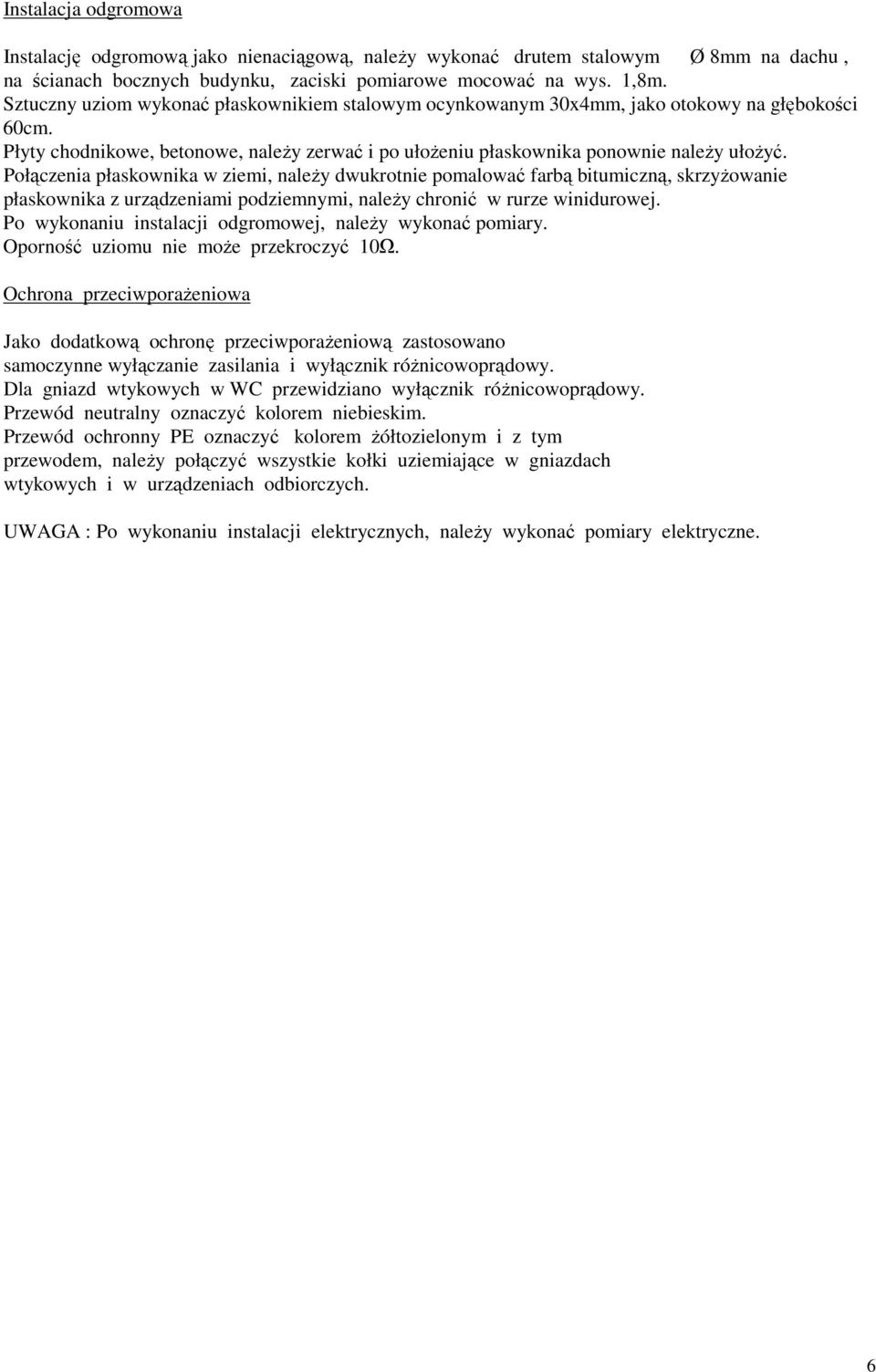

6 Instalacja odgromowa Instalację odgromową jako nienaciągową, naleŝy wykonać drutem stalowym Ø 8mm na dachu, na ścianach bocznych budynku, zaciski pomiarowe mocować na wys. 1,8m. Sztuczny uziom wykonać płaskownikiem stalowym ocynkowanym 30x4mm, jako otokowy na głębokości 60cm. Płyty chodnikowe, betonowe, naleŝy zerwać i po ułoŝeniu płaskownika ponownie naleŝy ułoŝyć. Połączenia płaskownika w ziemi, naleŝy dwukrotnie pomalować farbą bitumiczną, skrzyŝowanie płaskownika z urządzeniami podziemnymi, naleŝy chronić w rurze winidurowej. Po wykonaniu instalacji odgromowej, naleŝy wykonać pomiary. Oporność uziomu nie moŝe przekroczyć 10Ω. Ochrona przeciwporaŝeniowa Jako dodatkową ochronę przeciwporaŝeniową zastosowano samoczynne wyłączanie zasilania i wyłącznik róŝnicowoprądowy. Dla gniazd wtykowych w WC przewidziano wyłącznik róŝnicowoprądowy. Przewód neutralny oznaczyć kolorem niebieskim. Przewód ochronny PE oznaczyć kolorem Ŝółtozielonym i z tym przewodem, naleŝy połączyć wszystkie kołki uziemiające w gniazdach wtykowych i w urządzeniach odbiorczych. UWAGA : Po wykonaniu instalacji elektrycznych, naleŝy wykonać pomiary elektryczne. 6

Połączenia płaskownika w ziemi, naleŝy dwukrotnie pomalować farbą bitumiczną, skrzyŝowanie płaskownika z urządzeniami podziemnymi, naleŝy chronić w rurze winidurowej.

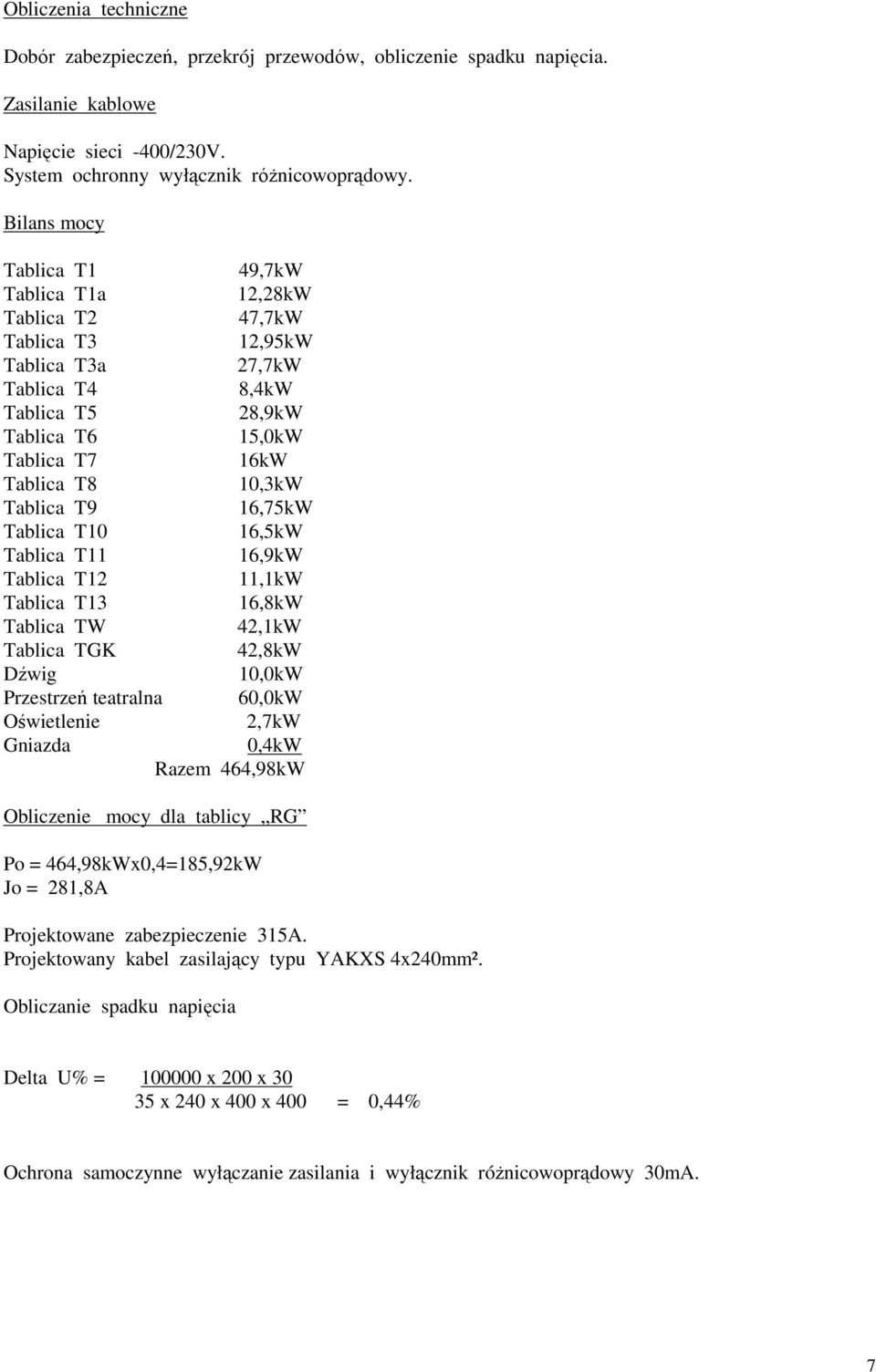

7 Obliczenia techniczne Dobόr zabezpieczeń, przekrój przewodόw, obliczenie spadku napięcia. Zasilanie kablowe Napięcie sieci -400/230V. System ochronny wyłącznik rόŝnicowoprądowy. Bilans mocy Tablica T1 49,7kW Tablica T1a 12,28kW Tablica T2 47,7kW Tablica T3 12,95kW Tablica T3a 27,7kW Tablica T4 8,4kW Tablica T5 28,9kW Tablica T6 15,0kW Tablica T7 16kW Tablica T8 10,3kW Tablica T9 16,75kW Tablica T10 16,5kW Tablica T11 16,9kW Tablica T12 11,1kW Tablica T13 16,8kW Tablica TW 42,1kW Tablica TGK 42,8kW Dźwig 10,0kW Przestrzeń teatralna 60,0kW Oświetlenie 2,7kW Gniazda 0,4kW Razem 464,98kW Obliczenie mocy dla tablicy RG Po = 464,98kWx0,4=185,92kW Jo = 281,8A Projektowane zabezpieczenie 315A. Projektowany kabel zasilający typu YAKXS 4x240mm². Obliczanie spadku napięcia Delta U% = x 200 x x 240 x 400 x 400 = 0,44% Ochrona samoczynne wyłączanie zasilania i wyłącznik róŝnicowoprądowy 30mA. 7

Tablica T9 16,75kW Tablica T10 16,5kW Tablica T11 16,9kW Tablica T12 11,1kW Tablica T13 16,8kW Tablica TW 42,1kW Tablica TGK 42,8kW Dźwig 10,0kW Przestrzeń teatralna 60,0kW Oświetlenie 2,7kW Gniazda
