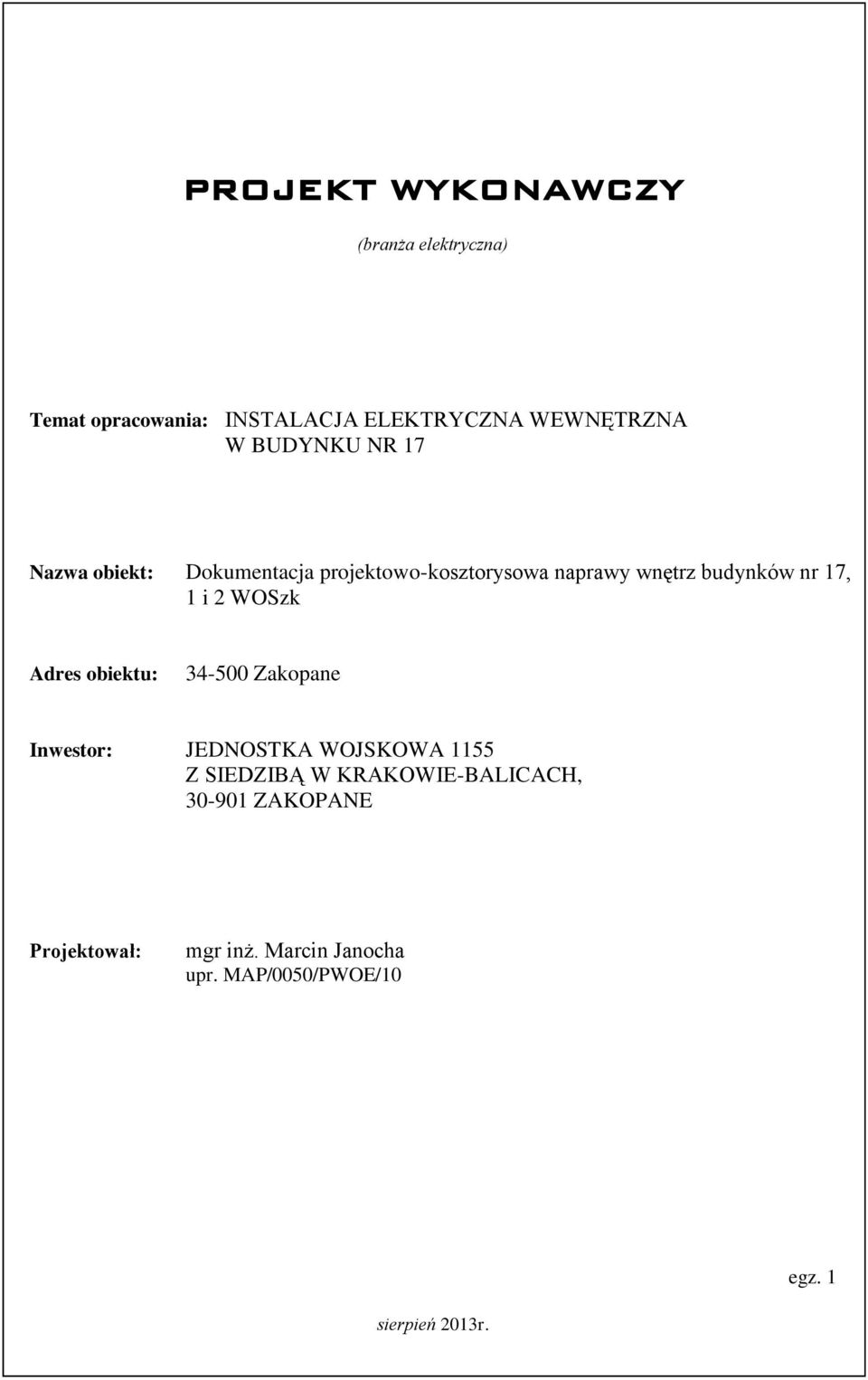

1 PROJEKT WYKONAWCZY (branża elektryczna) Temat opracowania: INSTALACJA ELEKTRYCZNA WEWNĘTRZNA W BUDYNKU NR 17 Nazwa obiekt: Dokumentacja projektowo-kosztorysowa naprawy wnętrz budynków nr 17, 1 i 2 WOSzk Adres obiektu: Zakopane Inwestor: JEDNOSTKA WOJSKOWA 1155 Z SIEDZIBĄ W KRAKOWIE-BALICACH, ZAKOPANE Projektował: mgr inż. Marcin Janocha upr. MAP/0050/PWOE/10 egz. 1 sierpień 2013r.

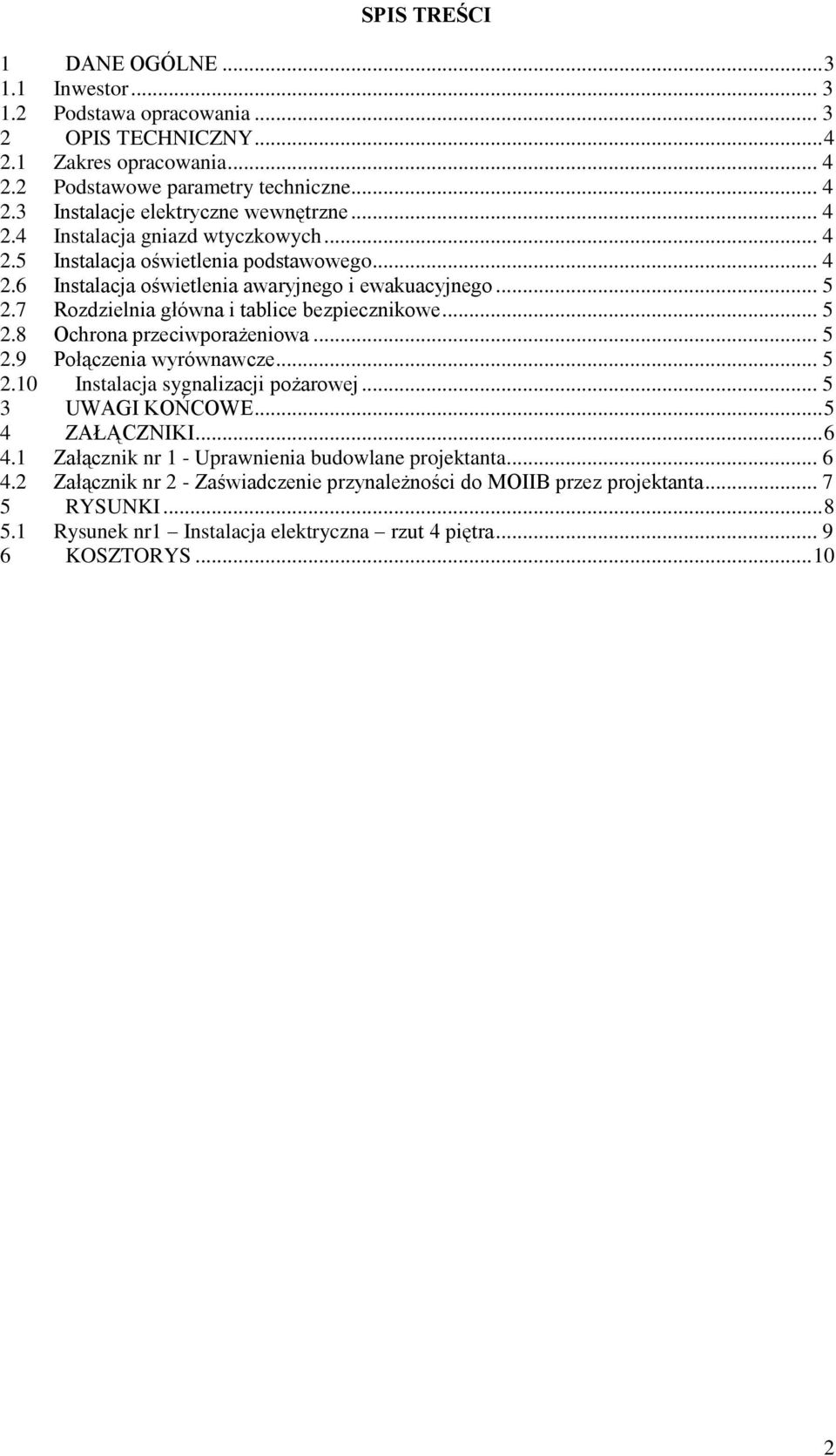

2 SPIS TREŚCI 1 DANE OGÓLNE Inwestor Podstawa opracowania OPIS TECHNICZNY Zakres opracowania Podstawowe parametry techniczne Instalacje elektryczne wewnętrzne Instalacja gniazd wtyczkowych Instalacja oświetlenia podstawowego Instalacja oświetlenia awaryjnego i ewakuacyjnego Rozdzielnia główna i tablice bezpiecznikowe Ochrona przeciwporażeniowa Połączenia wyrównawcze Instalacja sygnalizacji pożarowej UWAGI KOŃCOWE ZAŁĄCZNIKI Załącznik nr 1 - Uprawnienia budowlane projektanta Załącznik nr 2 - Zaświadczenie przynależności do MOIIB przez projektanta RYSUNKI Rysunek nr1 Instalacja elektryczna rzut 4 piętra KOSZTORYS

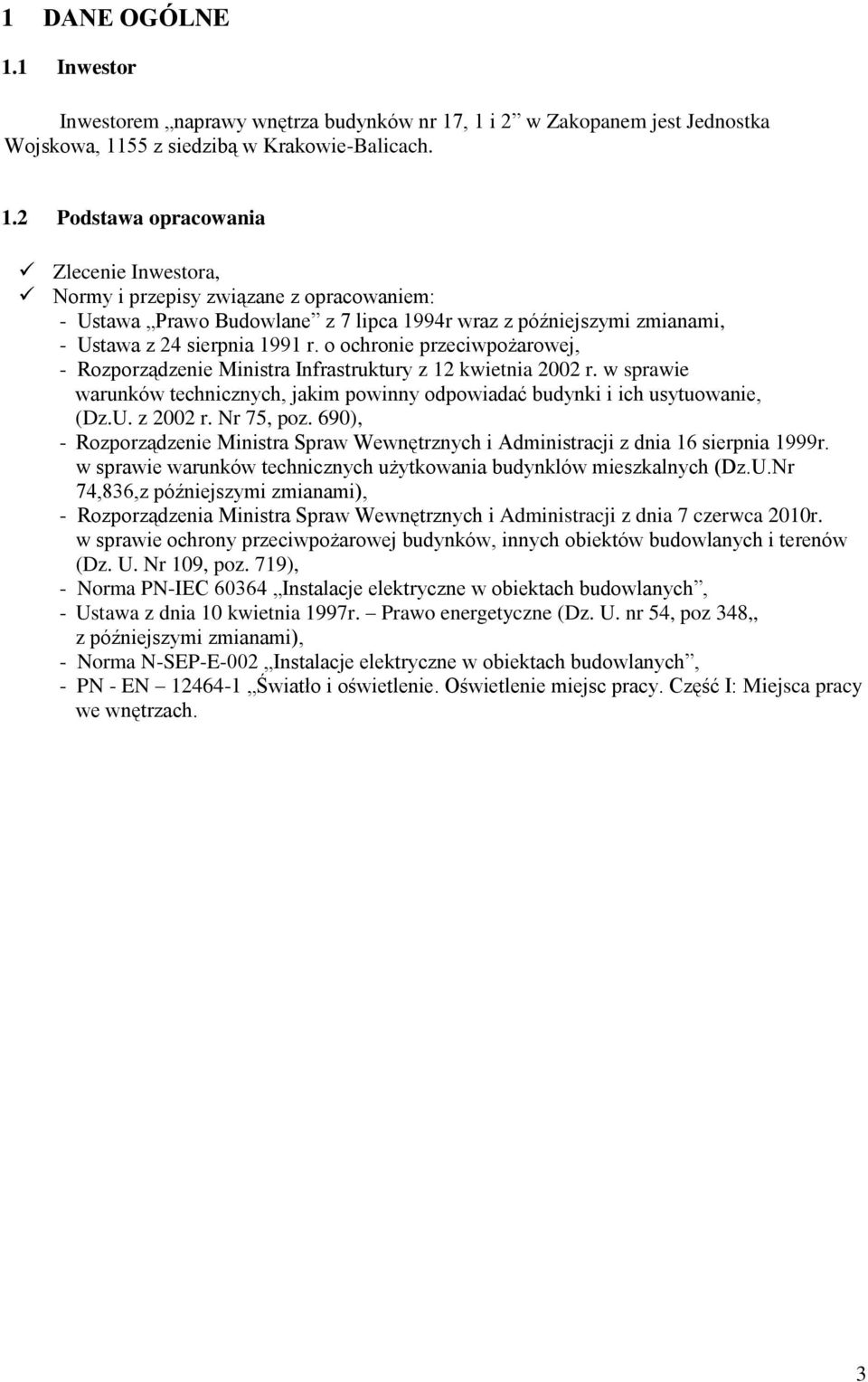

3 1 DANE OGÓLNE 1.1 Inwestor Inwestorem naprawy wnętrza budynków nr 17, 1 i 2 w Zakopanem jest Jednostka Wojskowa, 1155 z siedzibą w Krakowie-Balicach. 1.2 Podstawa opracowania Zlecenie Inwestora, Normy i przepisy związane z opracowaniem: - Ustawa Prawo Budowlane z 7 lipca 1994r wraz z późniejszymi zmianami, - Ustawa z 24 sierpnia 1991 r. o ochronie przeciwpożarowej, - Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, (Dz.U. z 2002 r. Nr 75, poz. 690), - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999r. w sprawie warunków technicznych użytkowania budynklów mieszkalnych (Dz.U.Nr 74,836,z późniejszymi zmianami), - Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719), - Norma PN-IEC Instalacje elektryczne w obiektach budowlanych, - Ustawa z dnia 10 kwietnia 1997r. Prawo energetyczne (Dz. U. nr 54, poz 348,, z późniejszymi zmianami), - Norma N-SEP-E-002 Instalacje elektryczne w obiektach budowlanych, - PN - EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część I: Miejsca pracy we wnętrzach. 3

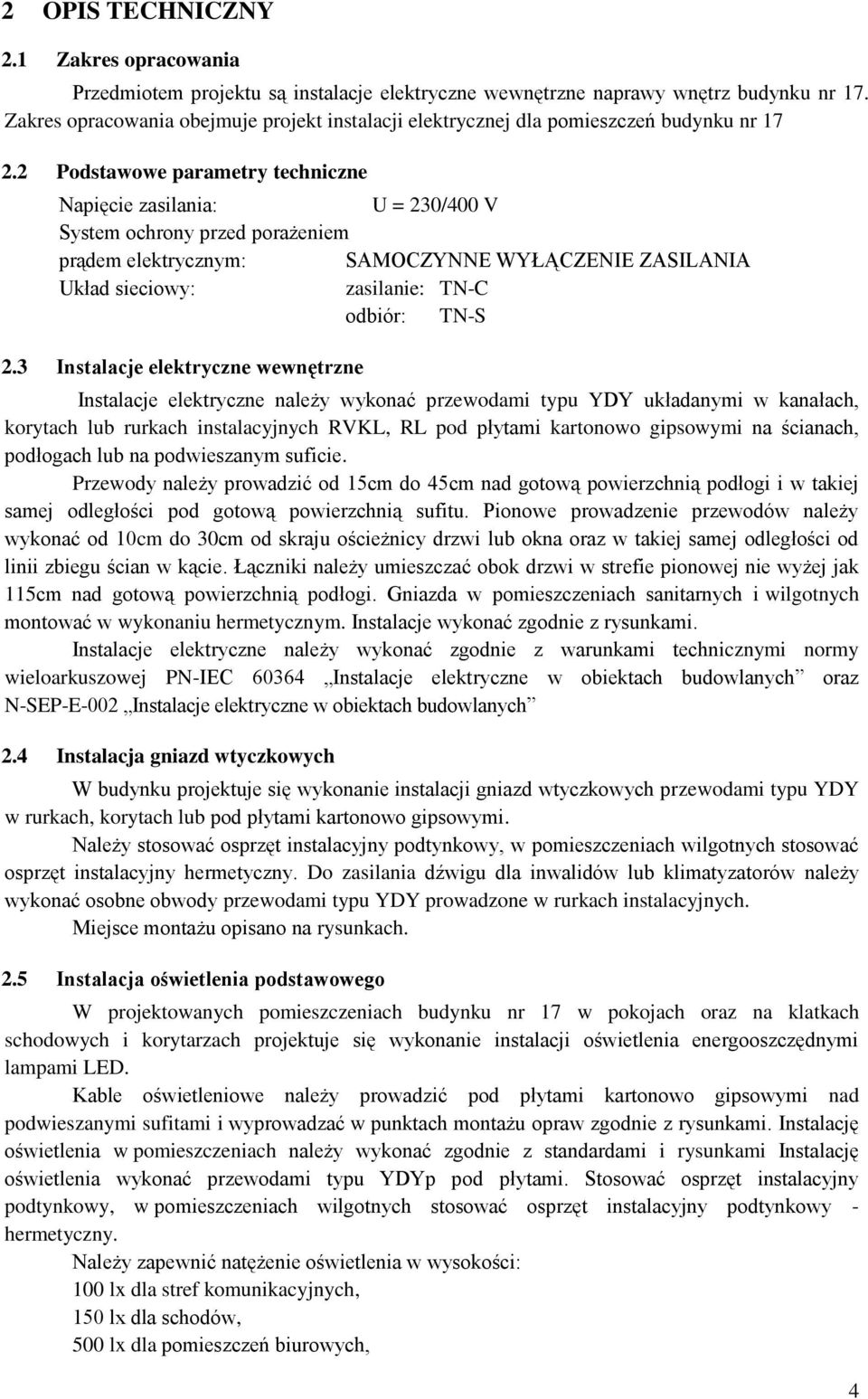

4 2 OPIS TECHNICZNY 2.1 Zakres opracowania Przedmiotem projektu są instalacje elektryczne wewnętrzne naprawy wnętrz budynku nr 17. Zakres opracowania obejmuje projekt instalacji elektrycznej dla pomieszczeń budynku nr Podstawowe parametry techniczne Napięcie zasilania: U = 230/400 V System ochrony przed porażeniem prądem elektrycznym: SAMOCZYNNE WYŁĄCZENIE ZASILANIA Układ sieciowy: zasilanie: TN-C odbiór: TN-S 2.3 Instalacje elektryczne wewnętrzne Instalacje elektryczne należy wykonać przewodami typu YDY układanymi w kanałach, korytach lub rurkach instalacyjnych RVKL, RL pod płytami kartonowo gipsowymi na ścianach, podłogach lub na podwieszanym suficie. Przewody należy prowadzić od 15cm do 45cm nad gotową powierzchnią podłogi i w takiej samej odległości pod gotową powierzchnią sufitu. Pionowe prowadzenie przewodów należy wykonać od 10cm do 30cm od skraju ościeżnicy drzwi lub okna oraz w takiej samej odległości od linii zbiegu ścian w kącie. Łączniki należy umieszczać obok drzwi w strefie pionowej nie wyżej jak 115cm nad gotową powierzchnią podłogi. Gniazda w pomieszczeniach sanitarnych i wilgotnych montować w wykonaniu hermetycznym. Instalacje wykonać zgodnie z rysunkami. Instalacje elektryczne należy wykonać zgodnie z warunkami technicznymi normy wieloarkuszowej PN-IEC Instalacje elektryczne w obiektach budowlanych oraz N-SEP-E-002 Instalacje elektryczne w obiektach budowlanych 2.4 Instalacja gniazd wtyczkowych W budynku projektuje się wykonanie instalacji gniazd wtyczkowych przewodami typu YDY w rurkach, korytach lub pod płytami kartonowo gipsowymi. Należy stosować osprzęt instalacyjny podtynkowy, w pomieszczeniach wilgotnych stosować osprzęt instalacyjny hermetyczny. Do zasilania dźwigu dla inwalidów lub klimatyzatorów należy wykonać osobne obwody przewodami typu YDY prowadzone w rurkach instalacyjnych. Miejsce montażu opisano na rysunkach. 2.5 Instalacja oświetlenia podstawowego W projektowanych pomieszczeniach budynku nr 17 w pokojach oraz na klatkach schodowych i korytarzach projektuje się wykonanie instalacji oświetlenia energooszczędnymi lampami LED. Kable oświetleniowe należy prowadzić pod płytami kartonowo gipsowymi nad podwieszanymi sufitami i wyprowadzać w punktach montażu opraw zgodnie z rysunkami. Instalację oświetlenia w pomieszczeniach należy wykonać zgodnie z standardami i rysunkami Instalację oświetlenia wykonać przewodami typu YDYp pod płytami. Stosować osprzęt instalacyjny podtynkowy, w pomieszczeniach wilgotnych stosować osprzęt instalacyjny podtynkowy - hermetyczny. Należy zapewnić natężenie oświetlenia w wysokości: 100 lx dla stref komunikacyjnych, 150 lx dla schodów, 500 lx dla pomieszczeń biurowych, 4

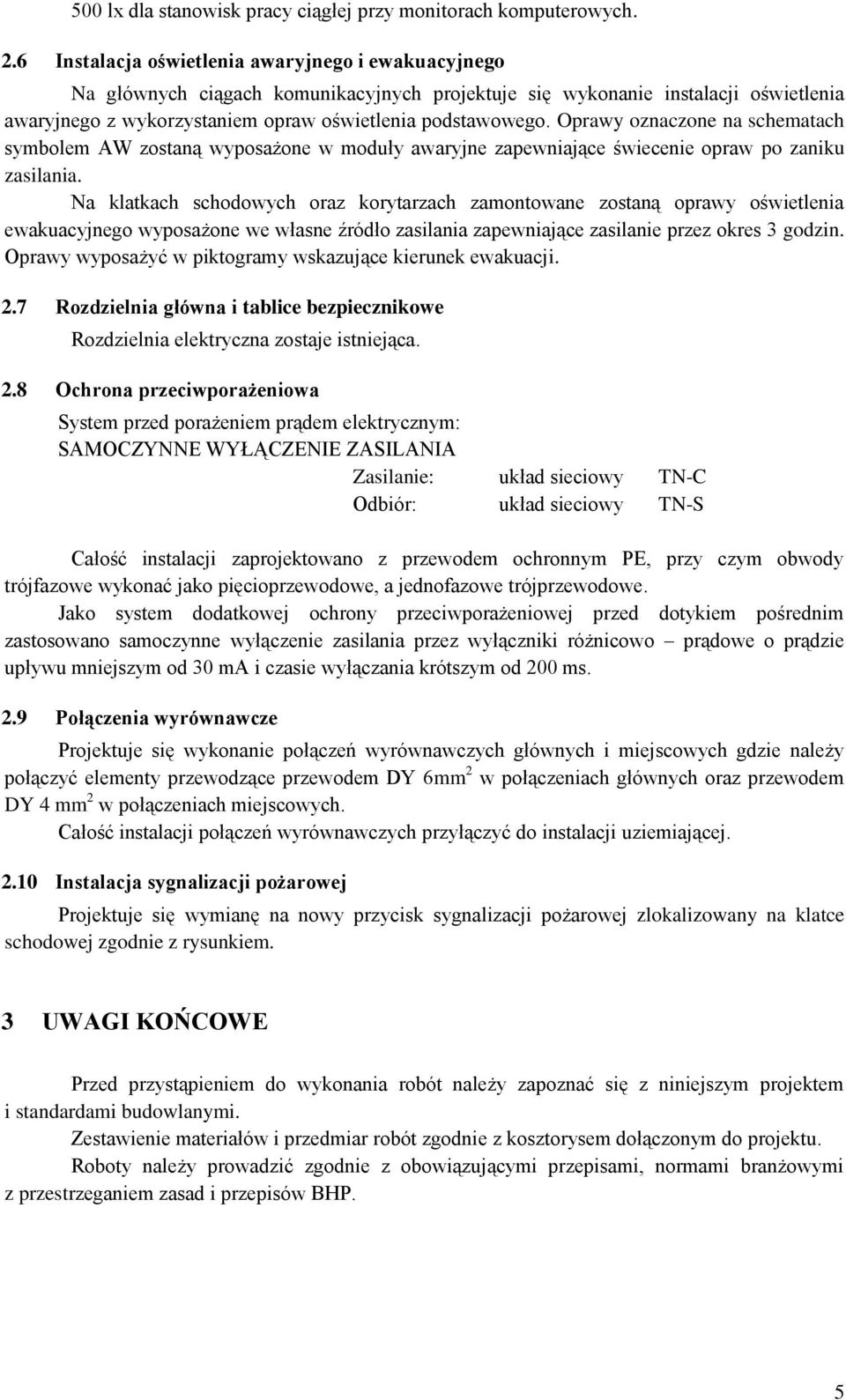

5 500 lx dla stanowisk pracy ciągłej przy monitorach komputerowych. 2.6 Instalacja oświetlenia awaryjnego i ewakuacyjnego Na głównych ciągach komunikacyjnych projektuje się wykonanie instalacji oświetlenia awaryjnego z wykorzystaniem opraw oświetlenia podstawowego. Oprawy oznaczone na schematach symbolem AW zostaną wyposażone w moduły awaryjne zapewniające świecenie opraw po zaniku zasilania. Na klatkach schodowych oraz korytarzach zamontowane zostaną oprawy oświetlenia ewakuacyjnego wyposażone we własne źródło zasilania zapewniające zasilanie przez okres 3 godzin. Oprawy wyposażyć w piktogramy wskazujące kierunek ewakuacji. 2.7 Rozdzielnia główna i tablice bezpiecznikowe Rozdzielnia elektryczna zostaje istniejąca. 2.8 Ochrona przeciwporażeniowa System przed porażeniem prądem elektrycznym: SAMOCZYNNE WYŁĄCZENIE ZASILANIA Zasilanie: układ sieciowy TN-C Odbiór: układ sieciowy TN-S Całość instalacji zaprojektowano z przewodem ochronnym PE, przy czym obwody trójfazowe wykonać jako pięcioprzewodowe, a jednofazowe trójprzewodowe. Jako system dodatkowej ochrony przeciwporażeniowej przed dotykiem pośrednim zastosowano samoczynne wyłączenie zasilania przez wyłączniki różnicowo prądowe o prądzie upływu mniejszym od 30 ma i czasie wyłączania krótszym od 200 ms. 2.9 Połączenia wyrównawcze Projektuje się wykonanie połączeń wyrównawczych głównych i miejscowych gdzie należy połączyć elementy przewodzące przewodem DY 6mm 2 w połączeniach głównych oraz przewodem DY 4 mm 2 w połączeniach miejscowych. Całość instalacji połączeń wyrównawczych przyłączyć do instalacji uziemiającej Instalacja sygnalizacji pożarowej Projektuje się wymianę na nowy przycisk sygnalizacji pożarowej zlokalizowany na klatce schodowej zgodnie z rysunkiem. 3 UWAGI KOŃCOWE Przed przystąpieniem do wykonania robót należy zapoznać się z niniejszym projektem i standardami budowlanymi. Zestawienie materiałów i przedmiar robót zgodnie z kosztorysem dołączonym do projektu. Roboty należy prowadzić zgodnie z obowiązującymi przepisami, normami branżowymi z przestrzeganiem zasad i przepisów BHP. 5

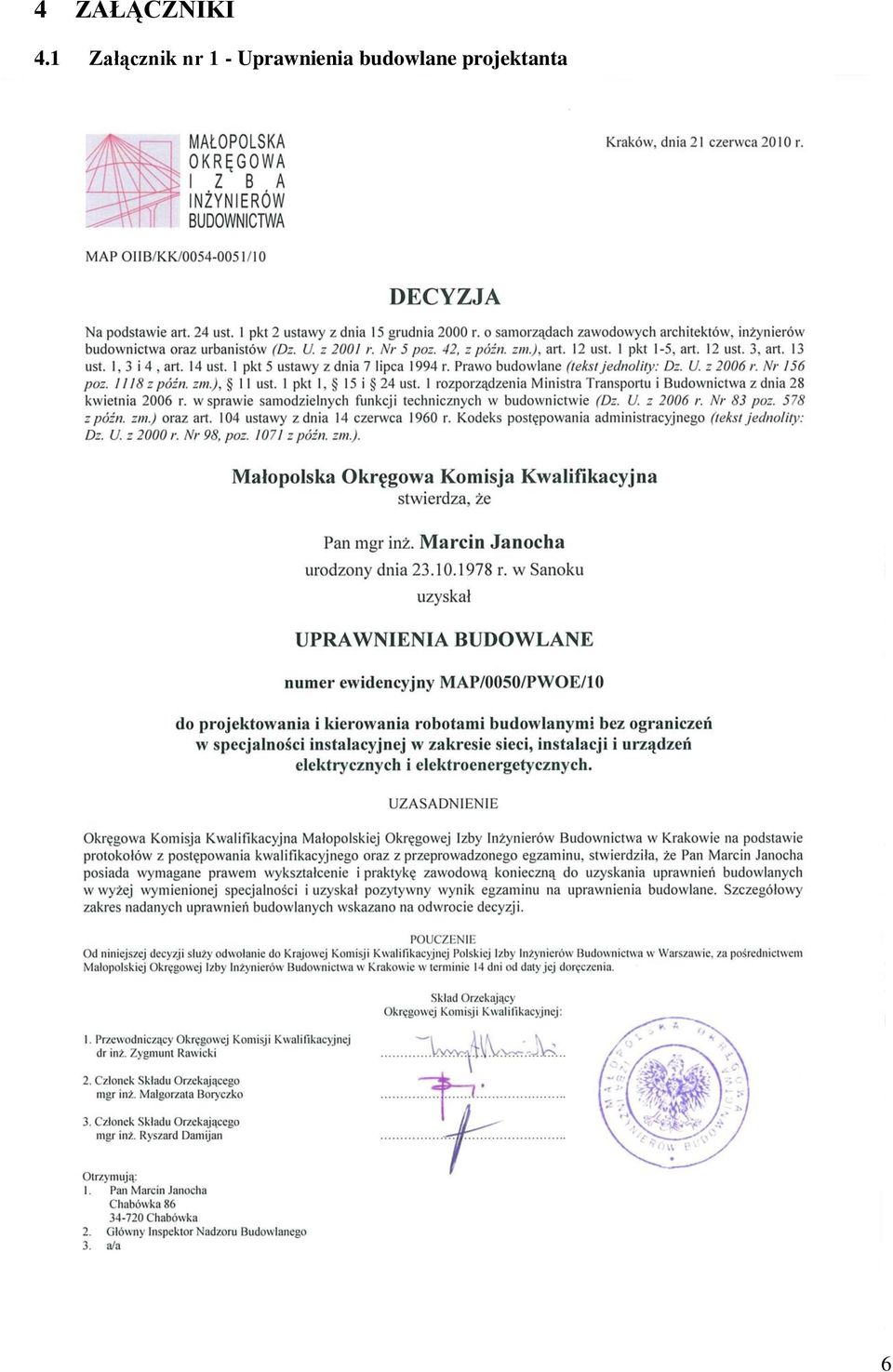

6 4 ZAŁĄCZNIKI 4.1 Załącznik nr 1 - Uprawnienia budowlane projektanta 6

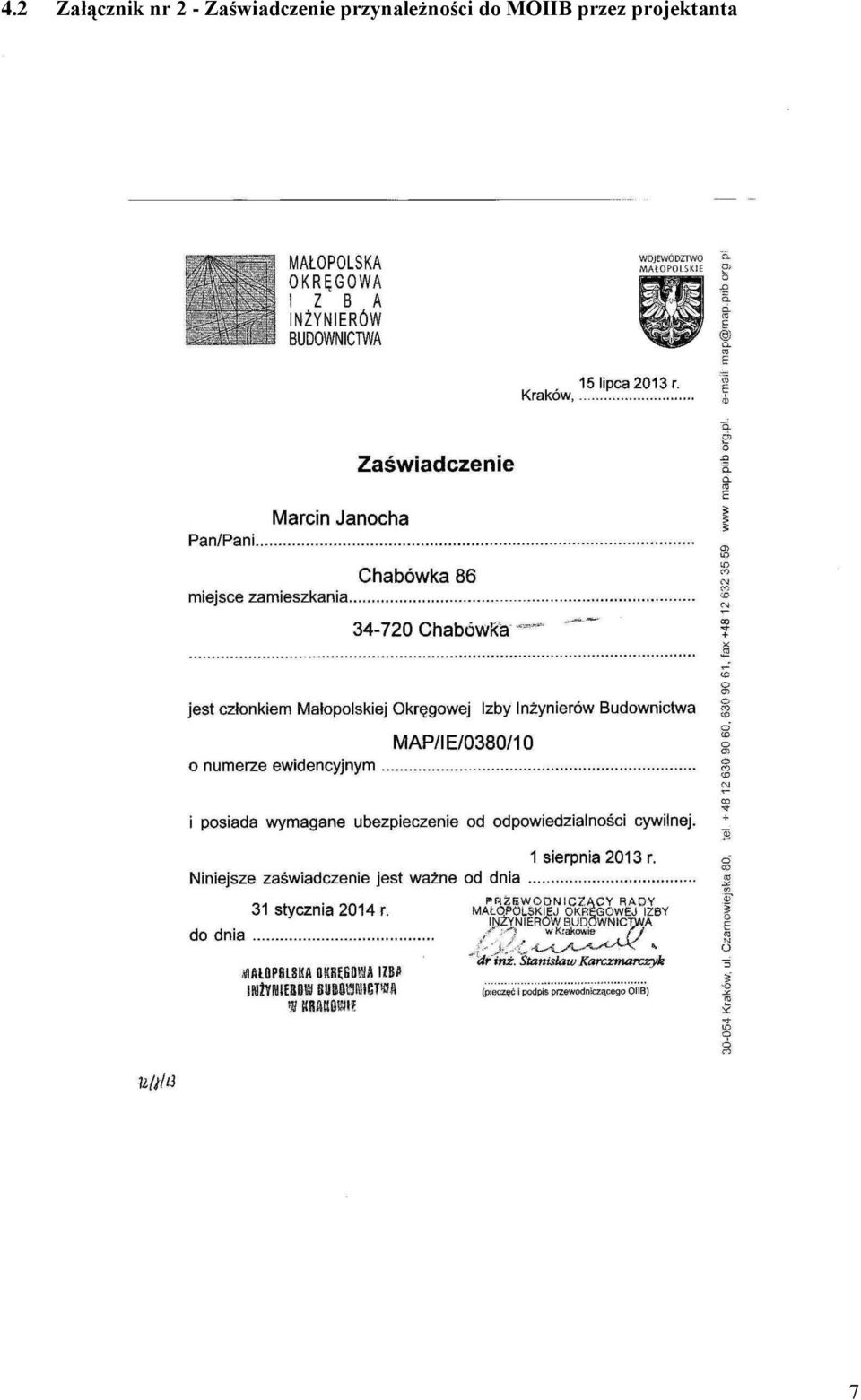

7 4.2 Załącznik nr 2 - Zaświadczenie przynależności do MOIIB przez projektanta 7

8 5 RYSUNKI 8

9 5.1 Rysunek nr1 Instalacja elektryczna rzut 4 piętra 9

10 6 KOSZTORYS 10
