1 Biuro Architektoniczno - Konstrukcyjno-Kosztorysowe Stefan Olejnik ul. Jana III Sobieskiego nr Bolesławiec tel.: (0-75) / kom bakk@neostrada.pl PROJEKT BUDOWLANY Inwestor: Obiekt: Adres: BranŜa : Projektant : Sprawdzający: Przedsiębiorstwo Wodociągów i Kanalizacji ul. Łasicka nr Bolesławiec Budynek garaŝowy i plac manewrowy Działka nr obręb IV ul. Dolne Młyny nr 25 w Bolesławcu Elektryczna instalacja wewnętrzna (garaŝe) Technik elektryk Stanisław Stankiewicz uprawnienia projektowe nr : 273/77 mgr inŝ. Tadeusz Andrusieczko Uprawnienia projektowe nr : 2698/ Zgodnie z art. 20 ust. 4 ustawy Prawo budowlane, oświadczam, Ŝe projekt budowlany został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej S P I S ZAWARTOŚCI PROJEKTU 1. Strona tytułowa 2. Opis techniczny 3. Rzut parteru garaŝu 4. Schemat tablicy rozdzielczej Bolesławiec, czerwiec 2006 r.

2 Opis techniczny do projektu remontu instalacji elektrycznych budynku garaŝowego. I DANE WSTĘPNE : 1.1. Inwestor: Przedsiębiorstwo Wodociągów i Kanalizacji ul. Łasicka nr Bolesławiec 1.2. Obiekt: Budynek garaŝowy i plac manewrowy 1.3. Adres: Działka nr obręb IV ul. Dolne Młyny nr 25 w Bolesławcu 1.4. Stadium: Instalacje elektryczne II DANE OGÓLNE : 2.1. Podstawa opracowania : a) zlecenie Inwestora nr 2/101/2006 z dnia 5 maja 2006 r. b) mapę do celów projektowych z dnia 13 marca 2006 r. c) oświadczenie o prawie władania gruntem d) wypis i wyrys z miejscowego planu zagospodarowania przestrzennego miasta Bolesławiec z dnia 20 maja 2004 r. ( MiG.I /2004 ), e) oględziny i pomiary na obiekcie f) projekt architektoniczno-budowlany budowy budynku Opis budynku : Istniejący budynek garaŝowy parterowy bez podpiwniczenia, z płaskim stropodachem o konstrukcji Ŝelbetowej. Budynek 4 boksowy, wjazd z placu manewrowego. Budynek przylega do istniejącego budynku garaŝowego wieloboksowego, oraz od strony południowej do muru ceglanego znajdującego się na granicy działek. Na działce nr 168/2 do muru przylega budynek magazynowy zaplecza MZGM w Bolesławcu. W istniejącym budynku garaŝowym wieloboksowym w pomieszczeniu, garaŝ nr 4 znajduje się stara rozdzielnica elektryczna, obecnie zasilająca budynek garaŝowy objęty opracowaniem. Rozdzielnica osadzona na ścianie tylnej na styku ze ścianą boczną przyległą do projektowanego budynku garaŝowego Zakres opracowania Projekt obejmuje wykonanie całkowicie nową instalację elektryczną projektowanego budynku garaŝowego. Stara instalacja zostanie rozebrana razem z budynkiem garaŝowym. Opracowanie obejmuje wykonanie instalacji elektrycznej zasilającej gniazda elektryczne przewidziane do ewentualnego ogrzewania pomieszczeń; gniazda elektryczne do podłączenia innych urządzeń lub aparatów np. odkurzacza; instalację oświetleniową oraz instalacje zasilającą napędy bram, sterowanych pilotem oraz kluczem.

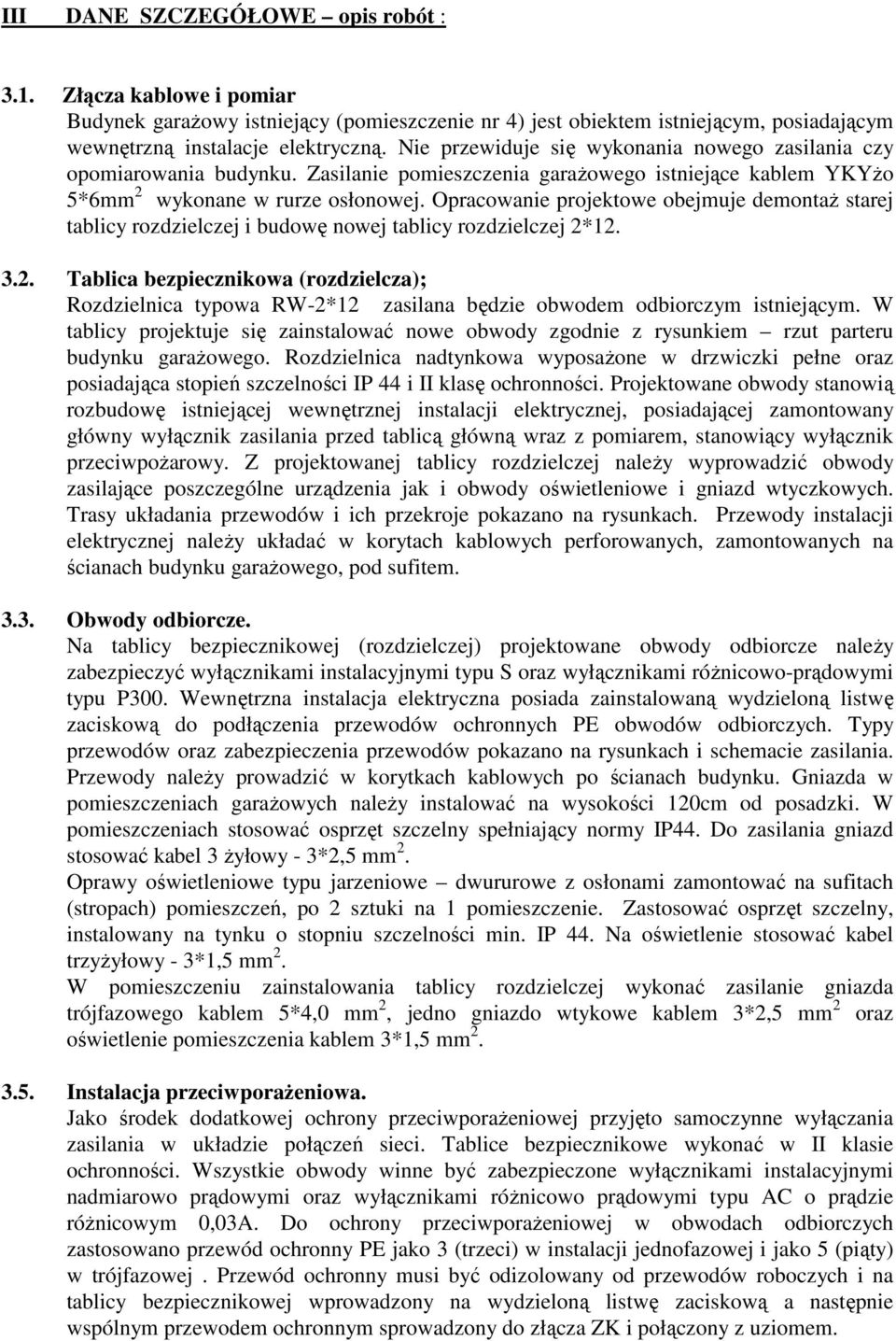

3 III DANE SZCZEGÓŁOWE opis robót : 3.1. Złącza kablowe i pomiar Budynek garaŝowy istniejący (pomieszczenie nr 4) jest obiektem istniejącym, posiadającym wewnętrzną instalacje elektryczną. Nie przewiduje się wykonania nowego zasilania czy opomiarowania budynku. Zasilanie pomieszczenia garaŝowego istniejące kablem YKYŜo 5*6mm 2 wykonane w rurze osłonowej. Opracowanie projektowe obejmuje demontaŝ starej tablicy rozdzielczej i budowę nowej tablicy rozdzielczej 2* Tablica bezpiecznikowa (rozdzielcza); Rozdzielnica typowa RW-2*12 zasilana będzie obwodem odbiorczym istniejącym. W tablicy projektuje się zainstalować nowe obwody zgodnie z rysunkiem rzut parteru budynku garaŝowego. Rozdzielnica nadtynkowa wyposaŝone w drzwiczki pełne oraz posiadająca stopień szczelności IP 44 i II klasę ochronności. Projektowane obwody stanowią rozbudowę istniejącej wewnętrznej instalacji elektrycznej, posiadającej zamontowany główny wyłącznik zasilania przed tablicą główną wraz z pomiarem, stanowiący wyłącznik przeciwpoŝarowy. Z projektowanej tablicy rozdzielczej naleŝy wyprowadzić obwody zasilające poszczególne urządzenia jak i obwody oświetleniowe i gniazd wtyczkowych. Trasy układania przewodów i ich przekroje pokazano na rysunkach. Przewody instalacji elektrycznej naleŝy układać w korytach kablowych perforowanych, zamontowanych na ścianach budynku garaŝowego, pod sufitem Obwody odbiorcze. Na tablicy bezpiecznikowej (rozdzielczej) projektowane obwody odbiorcze naleŝy zabezpieczyć wyłącznikami instalacyjnymi typu S oraz wyłącznikami róŝnicowo-prądowymi typu P300. Wewnętrzna instalacja elektryczna posiada zainstalowaną wydzieloną listwę zaciskową do podłączenia przewodów ochronnych PE obwodów odbiorczych. Typy przewodów oraz zabezpieczenia przewodów pokazano na rysunkach i schemacie zasilania. Przewody naleŝy prowadzić w korytkach kablowych po ścianach budynku. Gniazda w pomieszczeniach garaŝowych naleŝy instalować na wysokości 120cm od posadzki. W pomieszczeniach stosować osprzęt szczelny spełniający normy IP44. Do zasilania gniazd stosować kabel 3 Ŝyłowy - 3*2,5 mm 2. Oprawy oświetleniowe typu jarzeniowe dwururowe z osłonami zamontować na sufitach (stropach) pomieszczeń, po 2 sztuki na 1 pomieszczenie. Zastosować osprzęt szczelny, instalowany na tynku o stopniu szczelności min. IP 44. Na oświetlenie stosować kabel trzyŝyłowy - 3*1,5 mm 2. W pomieszczeniu zainstalowania tablicy rozdzielczej wykonać zasilanie gniazda trójfazowego kablem 5*4,0 mm 2, jedno gniazdo wtykowe kablem 3*2,5 mm 2 oraz oświetlenie pomieszczenia kablem 3*1,5 mm Instalacja przeciwporaŝeniowa. Jako środek dodatkowej ochrony przeciwporaŝeniowej przyjęto samoczynne wyłączania zasilania w układzie połączeń sieci. Tablice bezpiecznikowe wykonać w II klasie ochronności. Wszystkie obwody winne być zabezpieczone wyłącznikami instalacyjnymi nadmiarowo prądowymi oraz wyłącznikami róŝnicowo prądowymi typu AC o prądzie róŝnicowym 0,03A. Do ochrony przeciwporaŝeniowej w obwodach odbiorczych zastosowano przewód ochronny PE jako 3 (trzeci) w instalacji jednofazowej i jako 5 (piąty) w trójfazowej. Przewód ochronny musi być odizolowany od przewodów roboczych i na tablicy bezpiecznikowej wprowadzony na wydzieloną listwę zaciskową a następnie wspólnym przewodem ochronnym sprowadzony do złącza ZK i połączony z uziomem.

4 Po wykonaniu instalacji naleŝy sprawdzić skuteczność ochrony za pomocą pomiarów. NaleŜy sporządzić protokół badań.. IV UWAGI KOŃCOWE Całość robót wykonać zgodnie z niniejszym projektem oraz przepisami PBUE i odnośnymi normami PN/E Skuteczność ochrony przeciwporaŝeniowej. Warunkiem skuteczności ochrony przeciwporaŝeniowej jest spełnienie warunku : Zzw < 0,8 x Uo / Izw dla przedmiotowej instalacji : Izw = 5,2 x 10A Zzw < 3,38 om Po wykonaniu instalacji naleŝy dokonać pomiaru oporności pętli dla tych przypadków i sprawdzić czy nie przekraczają wartości podanych powyŝej. Zakłada się stosowanie opraw wykazujących trwałość i estetykę. Instalację naleŝy wykonać zgodnie z Polskimi Normami oraz obowiązującymi przepisami. UWAGA : Instalację budynku garaŝowego prowadzić pod nadzorem osoby posiadającej wymagane uprawnienia budowlane. Ewentualne zmiany i odstępstwa od projektu budowlanego naleŝy kaŝdorazowo uzgodnić z projektantem. Roboty budowlane prowadzić zgodnie z projektem, zasadami sztuki budowlanej oraz przepisami BHP - a w szczególności: Rozporządzeniem Ministra Pracy i Polityki Społecznej z dnia 11 czerwca 2002 r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy ( Dz. U. Nr 91, poz. 811 ) oraz Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz. U. Nr 47, poz. 401 ). Wszystkie materiały powinny posiadać atest lub certyfikat oraz dopuszczenie do stosowania na terenie Polski zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998 r. w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych ( Dz. U Nr 107, poz. 679 z dnia r.). Projektant :

5 OBIEKT Budynek garaŝowy Baza P.W. i K. Bolesławiec cz. elektryczna Działka nr 169 w IV obrębie ul. Dolne Młyny 25 w Bolesławcu INWESTOR Przedsiębiorstwo Wodociągów i Kanalizacji Data : Ul. Łasicka nr Bolesławiec czerwiec 2006 r. TYTUŁ RYS. RZUT PARTERU PROJEKTANT Technik elektryk - St. Stankiewicz upr. 273/77 Skala 1:50 SPRAWDZAJĄCY Mgr inŝ. Tadeusz Andrusieczko - upr.2698/94 Rys. nr 1 OBIEKT Budynek garaŝowy Baza P.W. i K. Bolesławiec cz. elektryczna Działka nr 169 w IV obrębie ul. Dolne Młyny 25 w Bolesławcu INWESTOR Przedsiębiorstwo Wodociągów i Kanalizacji Data : Ul. Łasicka nr Bolesławiec czerwiec 2006 r. TYTUŁ RYS. SCHEMAT TABLICY ROZDZIELCZEJ PROJEKTANT Technik elektryk - St. Stankiewicz upr. 273/77 Skala ---- SPRAWDZAJĄCY Mgr inŝ. Tadeusz Andrusieczko - upr.2698/94 Rys. nr 2
