1 PROJEKT BUDOWLANY INSTALACJE ELEKTRYCZNE PRZEBUDOWA WĘZŁA SANITARNEGO NA TERENIE CENTRALNEGO OŚRODKA ŻEGLARSTWA W TRZEBIEŻY EGZEMPLARZ NR 1 ADRES Trzebież ul. Rybacka 26 działki nr 152/5, 244/1 i 994/3 INWESTOR Centralny Ośrodek Żeglarstwa im. Andrzeja Benesza Sp. z o.o Trzebież ul. Rybacka 26 AUTOR mgr inż. Sylwester Tetera upr. nr ZAP/0148/POOE/07 SPRAWDZIŁ mgr inż. Jacek Jędrzejewski upr. nr UAN/U/7342/36/91 Kołobrzeg, 22 maja 2013 r.

Rybacka 26 działki nr 152/5, 244/1 i 994/3 INWESTOR Centralny Ośrodek Żeglarstwa im. Andrzeja Benesza Sp. z o.o. 72-020 Trzebież ul.

2 SPIS TREŚCI 1. Opis techniczny. 2. Część graficzna. E1 E2 E3 - Rzut piwnicy - Rzut parteru - Schemat ideowy 1 : : 50.

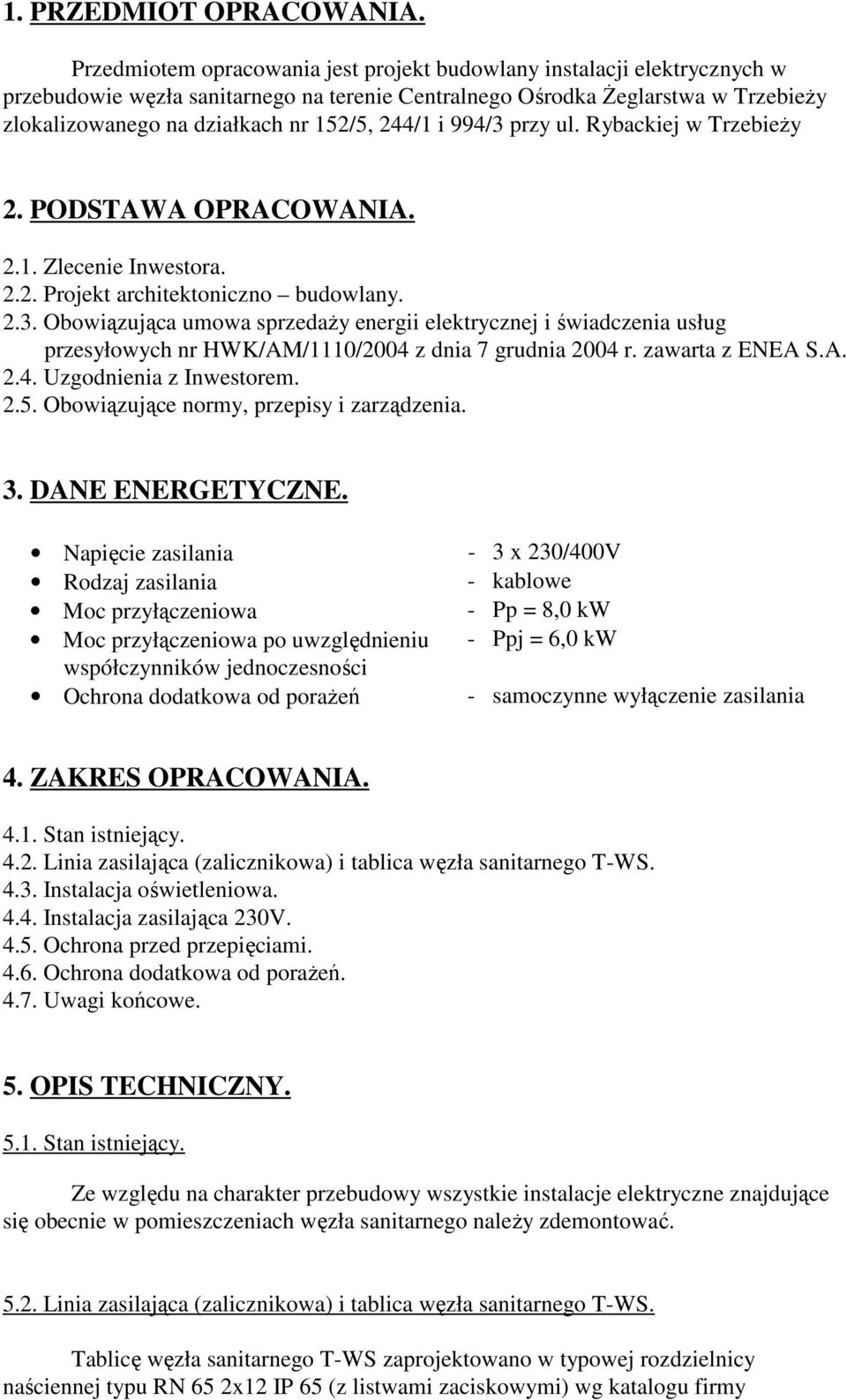

3 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany instalacji elektrycznych w przebudowie węzła sanitarnego na terenie Centralnego Ośrodka Żeglarstwa w Trzebieży zlokalizowanego na działkach nr 152/5, 244/1 i 994/3 przy ul. Rybackiej w Trzebieży 2. PODSTAWA OPRACOWANIA Zlecenie Inwestora Projekt architektoniczno budowlany Obowiązująca umowa sprzedaży energii elektrycznej i świadczenia usług przesyłowych nr HWK/AM/1110/2004 z dnia 7 grudnia 2004 r. zawarta z ENEA S.A Uzgodnienia z Inwestorem Obowiązujące normy, przepisy i zarządzenia. 3. DANE ENERGETYCZNE. Napięcie zasilania - 3 x 230/400V Rodzaj zasilania - kablowe Moc przyłączeniowa - Pp = 8,0 kw Moc przyłączeniowa po uwzględnieniu - Ppj = 6,0 kw współczynników jednoczesności Ochrona dodatkowa od porażeń - samoczynne wyłączenie zasilania 4. ZAKRES OPRACOWANIA Stan istniejący Linia zasilająca (zalicznikowa) i tablica węzła sanitarnego T-WS Instalacja oświetleniowa Instalacja zasilająca 230V Ochrona przed przepięciami Ochrona dodatkowa od porażeń Uwagi końcowe. 5. OPIS TECHNICZNY Stan istniejący. Ze względu na charakter przebudowy wszystkie instalacje elektryczne znajdujące się obecnie w pomieszczeniach węzła sanitarnego należy zdemontować Linia zasilająca (zalicznikowa) i tablica węzła sanitarnego T-WS. Tablicę węzła sanitarnego T-WS zaprojektowano w typowej rozdzielnicy naściennej typu RN 65 2x12 IP 65 (z listwami zaciskowymi) wg katalogu firmy

244/1 i 994/3 przy ul. Rybackiej w Trzebieży 2. PODSTAWA OPRACOWANIA. 2.1. Zlecenie Inwestora. 2.2. Projekt architektoniczno budowlany. 2.3. Obowiązująca umowa sprzedaży energii elektrycznej i świadczenia usług przesyłowych nr HWK/AM/1110/2004 z dnia 7 grudnia 2004 r.

4 LEGRAND. Wyposażenie tablicy wg schematu ideowego (rys. E3). Tablicę zamontować w przedsionku, w miejscu pokazanym na rzucie parteru (rys. E2). Tablicę zasilić z istniejącej tablicy głównej budynku, zlokalizowanej w piwnicy, przewodem kabelkowym typu YDYżo 5x6mm 2, w rurce instalacyjnej RB 28 układanej na tynku (piwnica) lub pod tynkiem (parter). Do zabezpieczenia linii wykorzystać rezerwowy wyłącznik nadprądowy typu S193C25A, znajdujący się w istniejącej tablicy głównej Instalacja oświetleniowa Instalacja oświetlenia podstawowego. W węźle sanitarnym instalować oprawy energooszczędne i świetlówkowe. Typy poszczególnych opraw pokazano na rzucie parteru (rys. E2). Przewody zasilające typu YDYp 3/4x1,5mm 2 750V prowadzić pod tynkiem lub w ścianach g/k. Wyłączniki w pomieszczeniach instalować na wysokości 1,4 m od posadzki. Stosować osprzęt podtynkowy szczelny (min. IP 44) producent zostanie ustalony z Inwestorem, przed montażem osprzętu Instalacja oświetlenia awaryjnego. Na drogach komunikacyjnych pozbawionych oświetlenia naturalnego część opraw oświetlenia podstawowego przewidziano do pracy awaryjnej. Zostały one wyposażone w moduły zasilania awaryjnego o minimalnym czasie podtrzymania 1 godziny. Instalacja wykonana będzie przewodami YDYp 4x1,5mm 2 750V układanymi pod tynkiem lub w ścianach g/k. UWAGA: Wszystkie oprawy oświetleniowe zawierające moduły zasilania awaryjnego muszą posiadać aktualne certyfikaty dopuszczeń wydane przez CNBOP. Montaż opraw z modułami, ale bez aktualnych certyfikatów jest zabroniona Instalacja zasilająca 230V. Instalacja zasilająca 230V w węźle sanitarnym obejmuje zasilanie obwodów gniazd wtyczkowych, wentylacji mechanicznej i instalacji dostępowej. Gniazda wtyczkowe ogólne (przy umywalkach) instalować 1,4 m od poziomu posadzki. Wysokość montażu gniazd wtyczkowych zasilających suszarki do rąk ustalić z przedstawicielem Inwestora (na budowie). Stosować osprzęt podtynkowy szczelny (min. IP 44) producent zostanie ustalony z Inwestorem, przed montażem osprzętu. Kabelkowe przewody zasilające typu YDYpżo 3x1,5mm 2 750V układać pod tynkiem lub w ścianach g/k. Kanałowe wentylatory wywiewne (wentylacja mechaniczna), zlokalizowane na poddaszu, zasilić z tablicy węzła sanitarnego T-WS przewodami kabelkowymi typu YDYpżo 3x1,5mm 2 750V układanymi pod tynkiem lub w ścianach g/k. Załączanie wentylatorów odbywać się będzie automatycznie, poprzez tygodniowy programator cyfrowy. Sekwencje pracy wentylatorów wg projektu budowlanego sanitarnego. Istniejącą instalację dostępową zasilić przewodem kabelkowym typu YDYpżo 3x1,5mm 2 750V układanym w tynku. Zabezpieczenia poszczególnych obwodów zgodnie ze schematem ideowym tablicy węzła sanitarnego T-WS.

(parter). Do zabezpieczenia linii wykorzystać rezerwowy wyłącznik nadprądowy typu S193C25A, znajdujący się w istniejącej tablicy głównej. 5.3. Instalacja oświetleniowa. 5.3.1. Instalacja oświetlenia podstawowego.

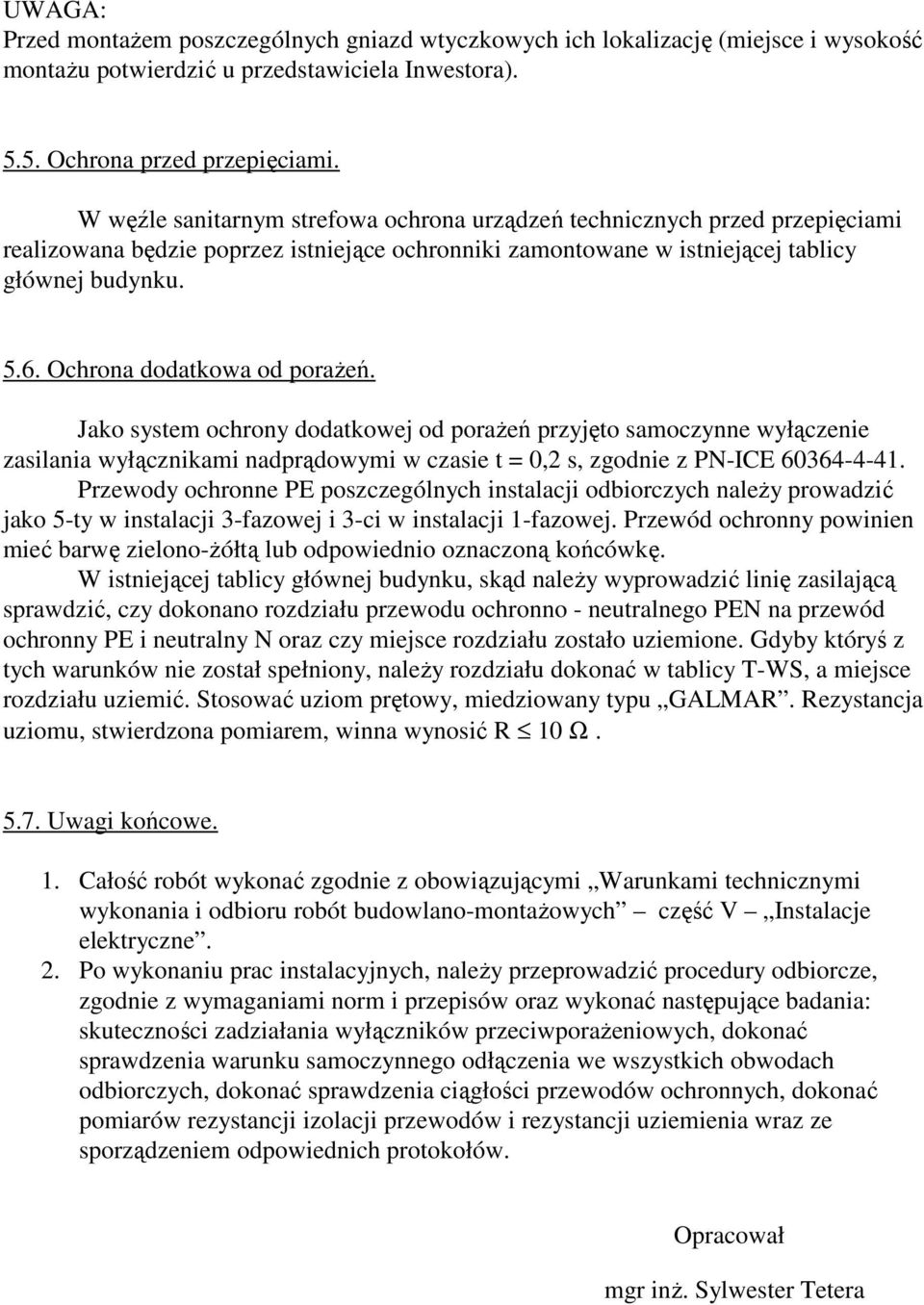

5 UWAGA: Przed montażem poszczególnych gniazd wtyczkowych ich lokalizację (miejsce i wysokość montażu potwierdzić u przedstawiciela Inwestora) Ochrona przed przepięciami. W węźle sanitarnym strefowa ochrona urządzeń technicznych przed przepięciami realizowana będzie poprzez istniejące ochronniki zamontowane w istniejącej tablicy głównej budynku Ochrona dodatkowa od porażeń. Jako system ochrony dodatkowej od porażeń przyjęto samoczynne wyłączenie zasilania wyłącznikami nadprądowymi w czasie t = 0,2 s, zgodnie z PN-ICE Przewody ochronne PE poszczególnych instalacji odbiorczych należy prowadzić jako 5-ty w instalacji 3-fazowej i 3-ci w instalacji 1-fazowej. Przewód ochronny powinien mieć barwę zielono-żółtą lub odpowiednio oznaczoną końcówkę. W istniejącej tablicy głównej budynku, skąd należy wyprowadzić linię zasilającą sprawdzić, czy dokonano rozdziału przewodu ochronno - neutralnego PEN na przewód ochronny PE i neutralny N oraz czy miejsce rozdziału zostało uziemione. Gdyby któryś z tych warunków nie został spełniony, należy rozdziału dokonać w tablicy T-WS, a miejsce rozdziału uziemić. Stosować uziom prętowy, miedziowany typu GALMAR. Rezystancja uziomu, stwierdzona pomiarem, winna wynosić R 10 Ω Uwagi końcowe. 1. Całość robót wykonać zgodnie z obowiązującymi Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych część V Instalacje elektryczne. 2. Po wykonaniu prac instalacyjnych, należy przeprowadzić procedury odbiorcze, zgodnie z wymaganiami norm i przepisów oraz wykonać następujące badania: skuteczności zadziałania wyłączników przeciwporażeniowych, dokonać sprawdzenia warunku samoczynnego odłączenia we wszystkich obwodach odbiorczych, dokonać sprawdzenia ciągłości przewodów ochronnych, dokonać pomiarów rezystancji izolacji przewodów i rezystancji uziemienia wraz ze sporządzeniem odpowiednich protokołów. Opracował mgr inż. Sylwester Tetera

Ochrona dodatkowa od porażeń. Jako system ochrony dodatkowej od porażeń przyjęto samoczynne wyłączenie zasilania wyłącznikami nadprądowymi w czasie t = 0,2 s, zgodnie z PN-ICE 60364-4-41.
