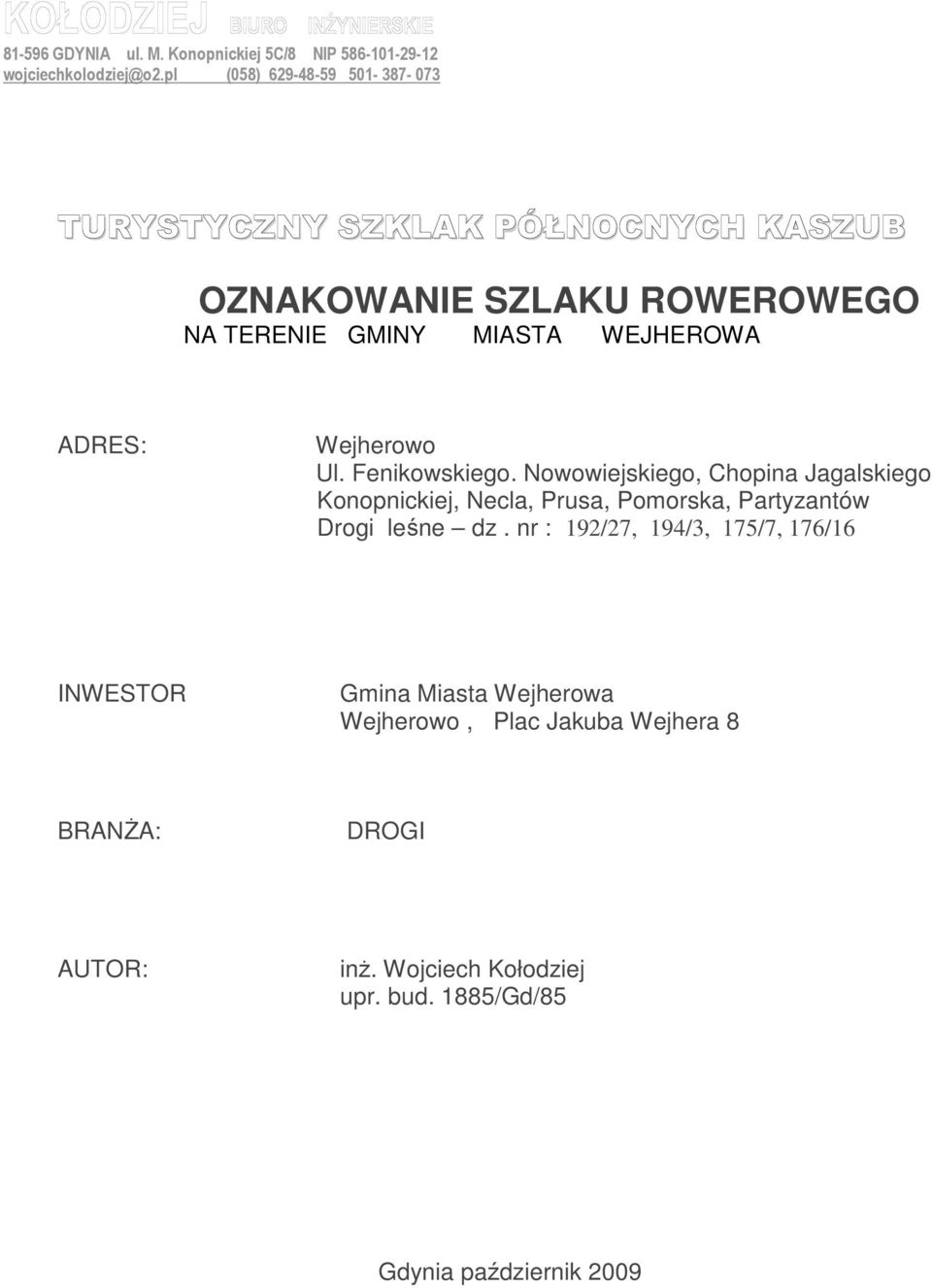

1 GDYNIA ul. M. Konopnickiej 5C/8 NIP (058) TURYSTYCZNY SZKLAK PÓŁNOCNYCH KASZUB OZNAKOWANIE SZLAKU ROWEROWEGO NA TERENIE GMINY MIASTA WEJHEROWA ADRES: Wejherowo Ul. Fenikowskiego. Nowowiejskiego, Chopina Jagalskiego Konopnickiej, Necla, Prusa, Pomorska, Partyzantów Drogi leśne dz. nr : 192/27, 194/3, 175/7, 176/16 INWESTOR Gmina Miasta Wejherowa Wejherowo, Plac Jakuba Wejhera 8 BRANŻA: DROGI AUTOR: inż. Wojciech Kołodziej upr. bud. 1885/Gd/85 Gdynia październik 2009

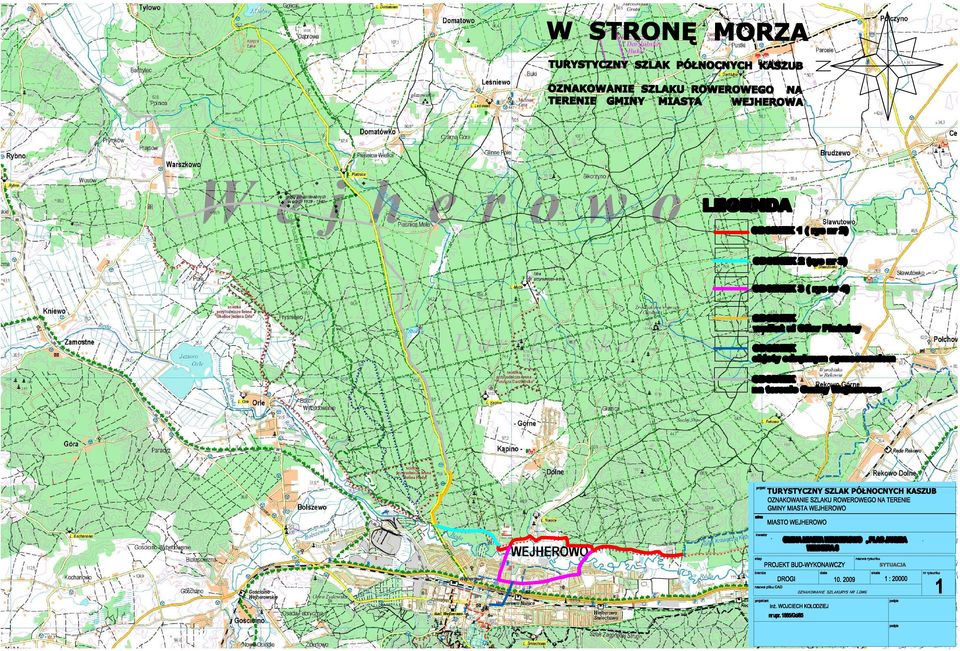

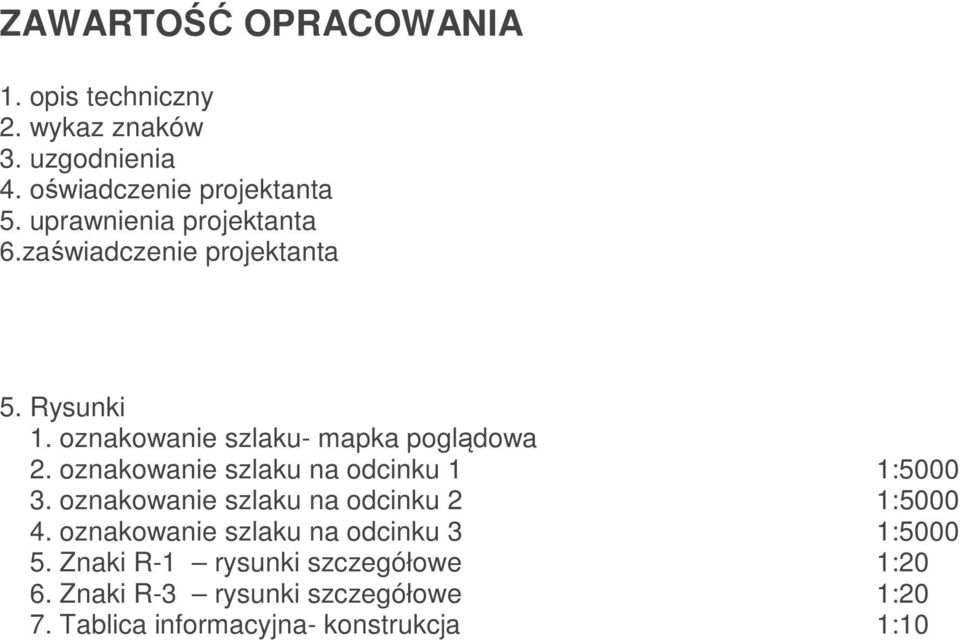

2 ZAWARTOŚĆ OPRACOWANIA 1. opis techniczny 2. wykaz znaków 3. uzgodnienia 4. oświadczenie projektanta 5. uprawnienia projektanta 6.zaświadczenie projektanta 5. Rysunki 1. oznakowanie szlaku- mapka poglądowa 2. oznakowanie szlaku na odcinku 1 1: oznakowanie szlaku na odcinku 2 1: oznakowanie szlaku na odcinku 3 1: Znaki R-1 rysunki szczegółowe 1:20 6. Znaki R-3 rysunki szczegółowe 1:20 7. Tablica informacyjna- konstrukcja 1:10

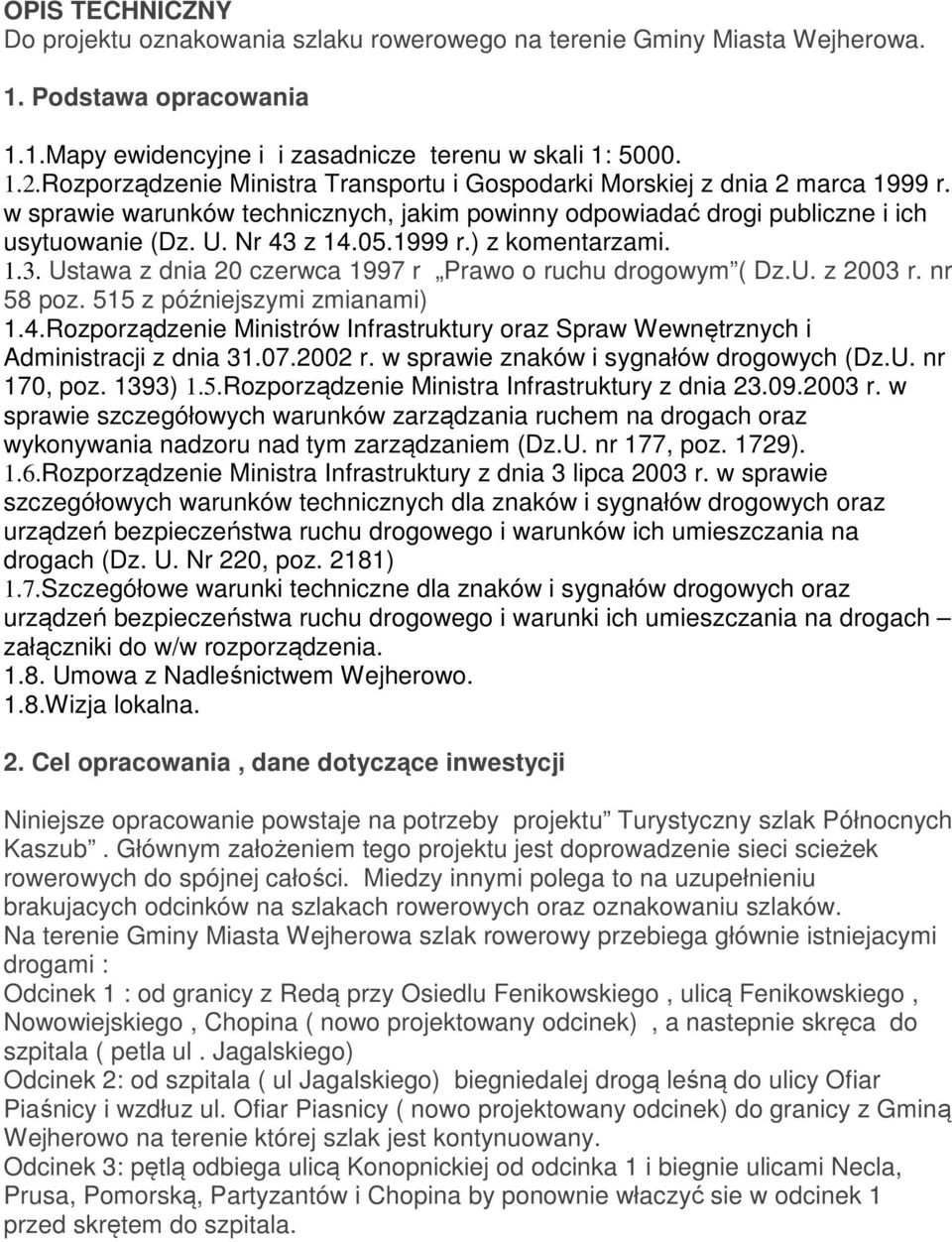

3 OPIS TECHNICZNY Do projektu oznakowania szlaku rowerowego na terenie Gminy Miasta Wejherowa. 1. Podstawa opracowania 1.1.Mapy ewidencyjne i i zasadnicze terenu w skali 1: Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 z r.) z komentarzami Ustawa z dnia 20 czerwca 1997 r Prawo o ruchu drogowym ( Dz.U. z 2003 r. nr 58 poz. 515 z późniejszymi zmianami) 1.4.Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji z dnia r. w sprawie znaków i sygnałów drogowych (Dz.U. nr 170, poz. 1393) 1.5.Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem (Dz.U. nr 177, poz. 1729). 1.6.Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. Nr 220, poz. 2181) 1.7.Szczegółowe warunki techniczne dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach załączniki do w/w rozporządzenia Umowa z Nadleśnictwem Wejherowo. 1.8.Wizja lokalna. 2. Cel opracowania, dane dotyczące inwestycji Niniejsze opracowanie powstaje na potrzeby projektu Turystyczny szlak Północnych Kaszub. Głównym założeniem tego projektu jest doprowadzenie sieci scieżek rowerowych do spójnej całości. Miedzy innymi polega to na uzupełnieniu brakujacych odcinków na szlakach rowerowych oraz oznakowaniu szlaków. Na terenie Gminy Miasta Wejherowa szlak rowerowy przebiega głównie istniejacymi drogami : Odcinek 1 : od granicy z Redą przy Osiedlu Fenikowskiego, ulicą Fenikowskiego, Nowowiejskiego, Chopina ( nowo projektowany odcinek), a nastepnie skręca do szpitala ( petla ul. Jagalskiego) Odcinek 2: od szpitala ( ul Jagalskiego) biegniedalej drogą leśną do ulicy Ofiar Piaśnicy i wzdłuz ul. Ofiar Piasnicy ( nowo projektowany odcinek) do granicy z Gminą Wejherowo na terenie której szlak jest kontynuowany. Odcinek 3: pętlą odbiega ulicą Konopnickiej od odcinka 1 i biegnie ulicami Necla, Prusa, Pomorską, Partyzantów i Chopina by ponownie właczyć sie w odcinek 1 przed skrętem do szpitala.

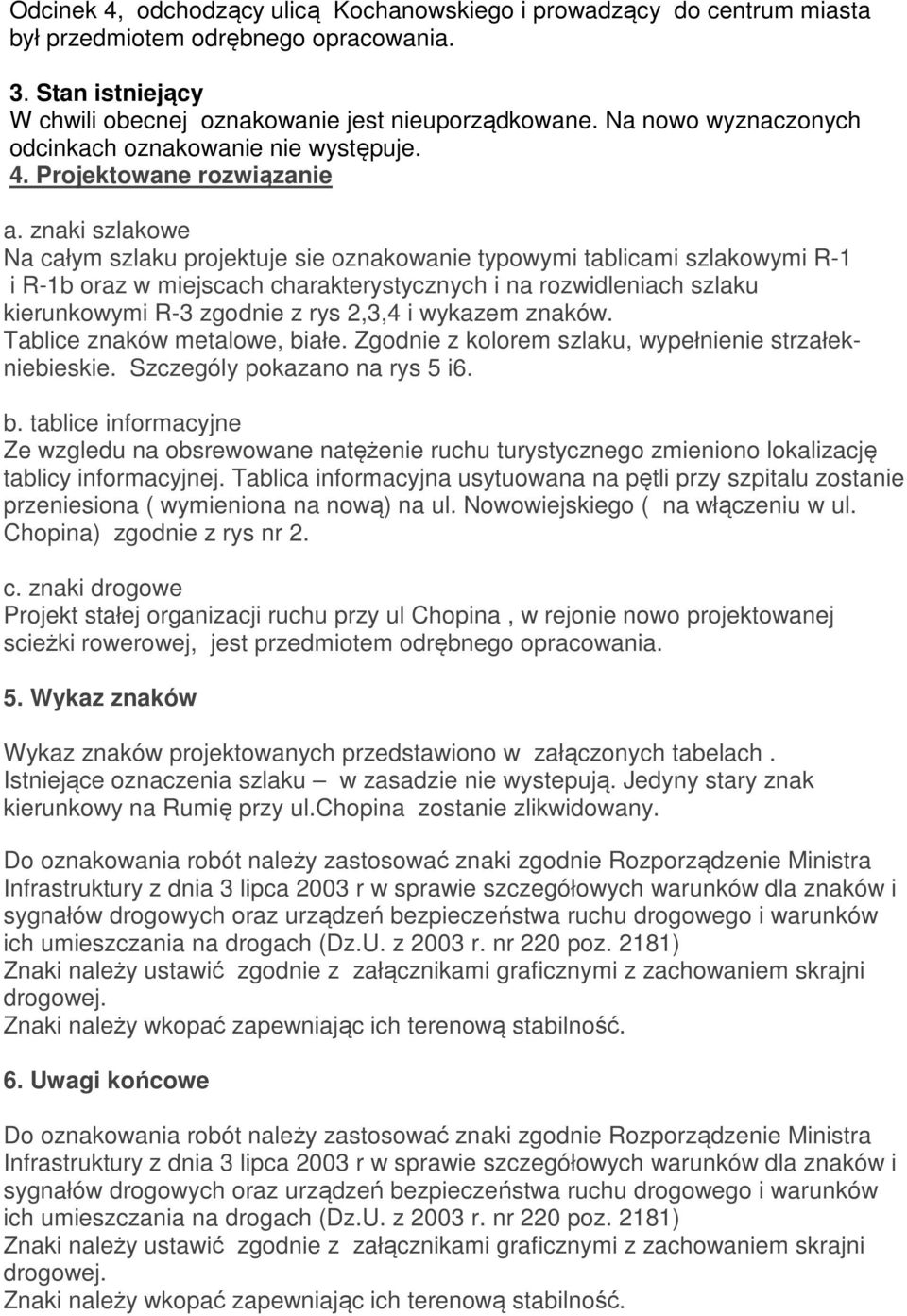

4 Odcinek 4, odchodzący ulicą Kochanowskiego i prowadzący do centrum miasta był przedmiotem odrębnego opracowania. 3. Stan istniejący W chwili obecnej oznakowanie jest nieuporządkowane. Na nowo wyznaczonych odcinkach oznakowanie nie występuje. 4. Projektowane rozwiązanie a. znaki szlakowe Na całym szlaku projektuje sie oznakowanie typowymi tablicami szlakowymi R-1 i R-1b oraz w miejscach charakterystycznych i na rozwidleniach szlaku kierunkowymi R-3 zgodnie z rys 2,3,4 i wykazem znaków. Tablice znaków metalowe, białe. Zgodnie z kolorem szlaku, wypełnienie strzałekniebieskie. Szczególy pokazano na rys 5 i6. b. tablice informacyjne Ze wzgledu na obsrewowane natężenie ruchu turystycznego zmieniono lokalizację tablicy informacyjnej. Tablica informacyjna usytuowana na pętli przy szpitalu zostanie przeniesiona ( wymieniona na nową) na ul. Nowowiejskiego ( na włączeniu w ul. Chopina) zgodnie z rys nr 2. c. znaki drogowe Projekt stałej organizacji ruchu przy ul Chopina, w rejonie nowo projektowanej scieżki rowerowej, jest przedmiotem odrębnego opracowania. 5. Wykaz znaków Wykaz znaków projektowanych przedstawiono w załączonych tabelach. Istniejące oznaczenia szlaku w zasadzie nie wystepują. Jedyny stary znak kierunkowy na Rumię przy ul.chopina zostanie zlikwidowany. Do oznakowania robót należy zastosować znaki zgodnie Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r w sprawie szczegółowych warunków dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. z 2003 r. nr 220 poz. 2181) Znaki należy ustawić zgodnie z załącznikami graficznymi z zachowaniem skrajni drogowej. Znaki należy wkopać zapewniając ich terenową stabilność. 6. Uwagi końcowe Do oznakowania robót należy zastosować znaki zgodnie Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r w sprawie szczegółowych warunków dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. z 2003 r. nr 220 poz. 2181) Znaki należy ustawić zgodnie z załącznikami graficznymi z zachowaniem skrajni drogowej. Znaki należy wkopać zapewniając ich terenową stabilność.

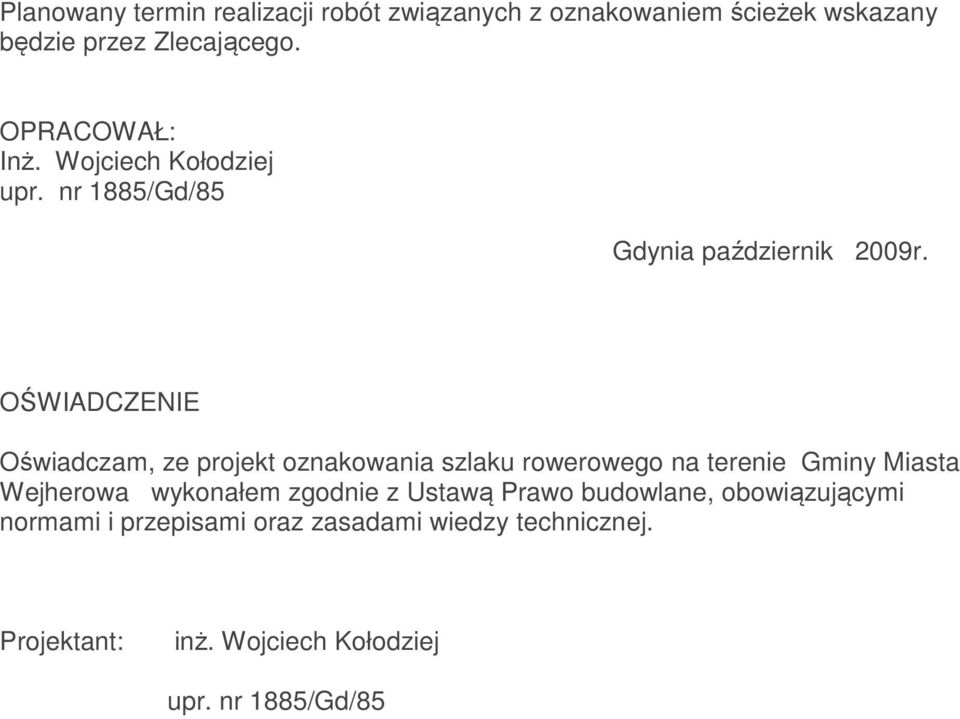

5 Planowany termin realizacji robót związanych z oznakowaniem ścieżek wskazany będzie przez Zlecającego. OPRACOWAŁ: Inż. Wojciech Kołodziej upr. nr 1885/Gd/85 Gdynia październik 2009r. OŚWIADCZENIE Oświadczam, ze projekt oznakowania szlaku rowerowego na terenie Gminy Miasta Wejherowa wykonałem zgodnie z Ustawą Prawo budowlane, obowiązującymi normami i przepisami oraz zasadami wiedzy technicznej. Projektant: inż. Wojciech Kołodziej upr. nr 1885/Gd/85

6
