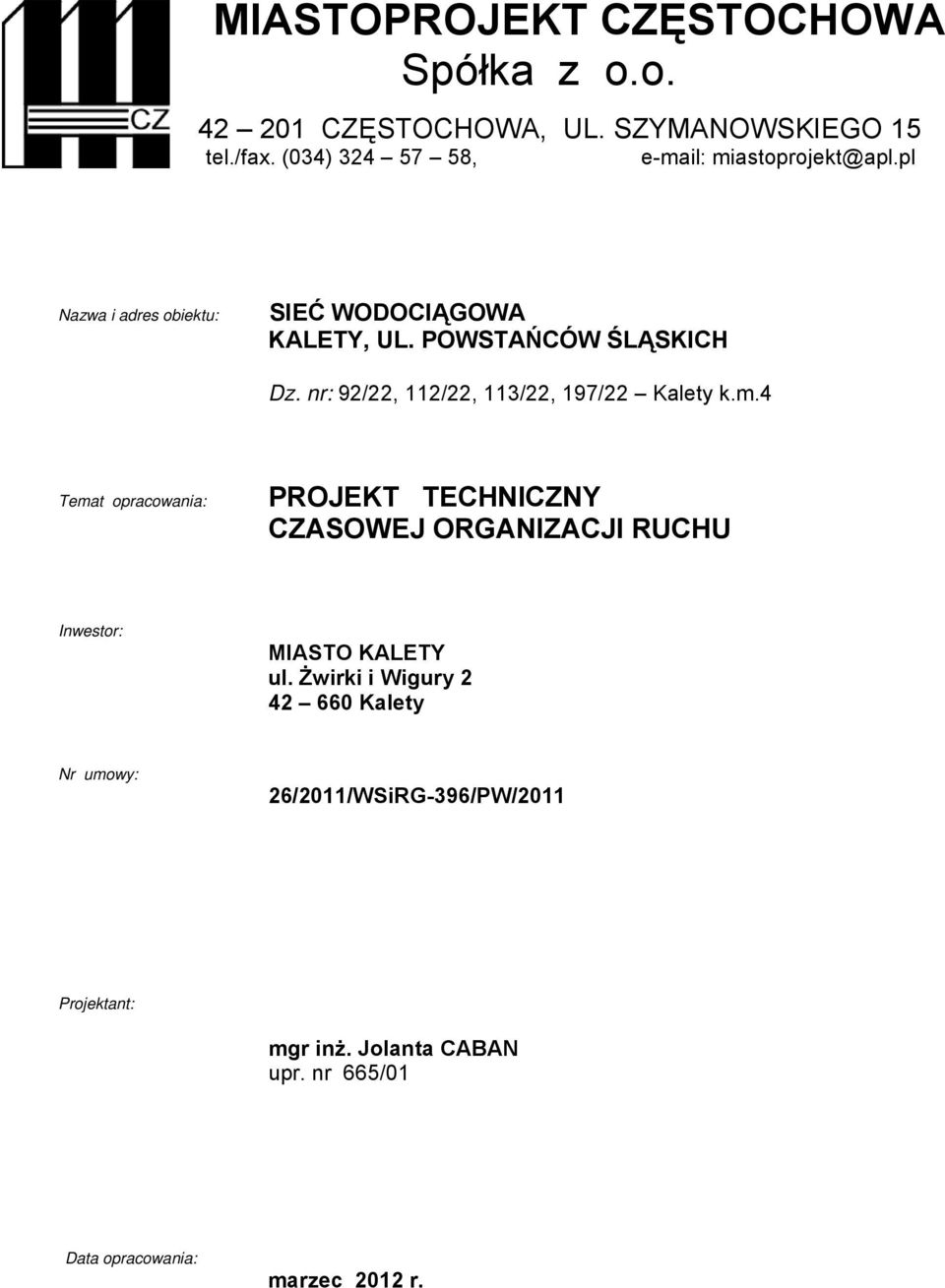

1 MIASTOPROJEKT CZĘSTOCHOWA Spółka z o.o CZĘSTOCHOWA, UL. SZYMANOWSKIEGO 15 tel./fax. (034) , miastoprojekt@apl.pl Nazwa i adres obiektu: SIEĆ WODOCIĄGOWA KALETY, UL. POWSTAŃCÓW ŚLĄSKICH Dz. nr: 92/22, 112/22, 113/22, 197/22 Kalety k.m.4 Temat opracowania: PROJEKT TECHNICZNY CZASOWEJ ORGANIZACJI RUCHU Inwestor: MIASTO KALETY ul. Żwirki i Wigury Kalety Nr umowy: 26/2011/WSiRG-396/PW/2011 Projektant: mgr inż. Jolanta CABAN upr. nr 665/01 Data opracowania: marzec 2012 r.

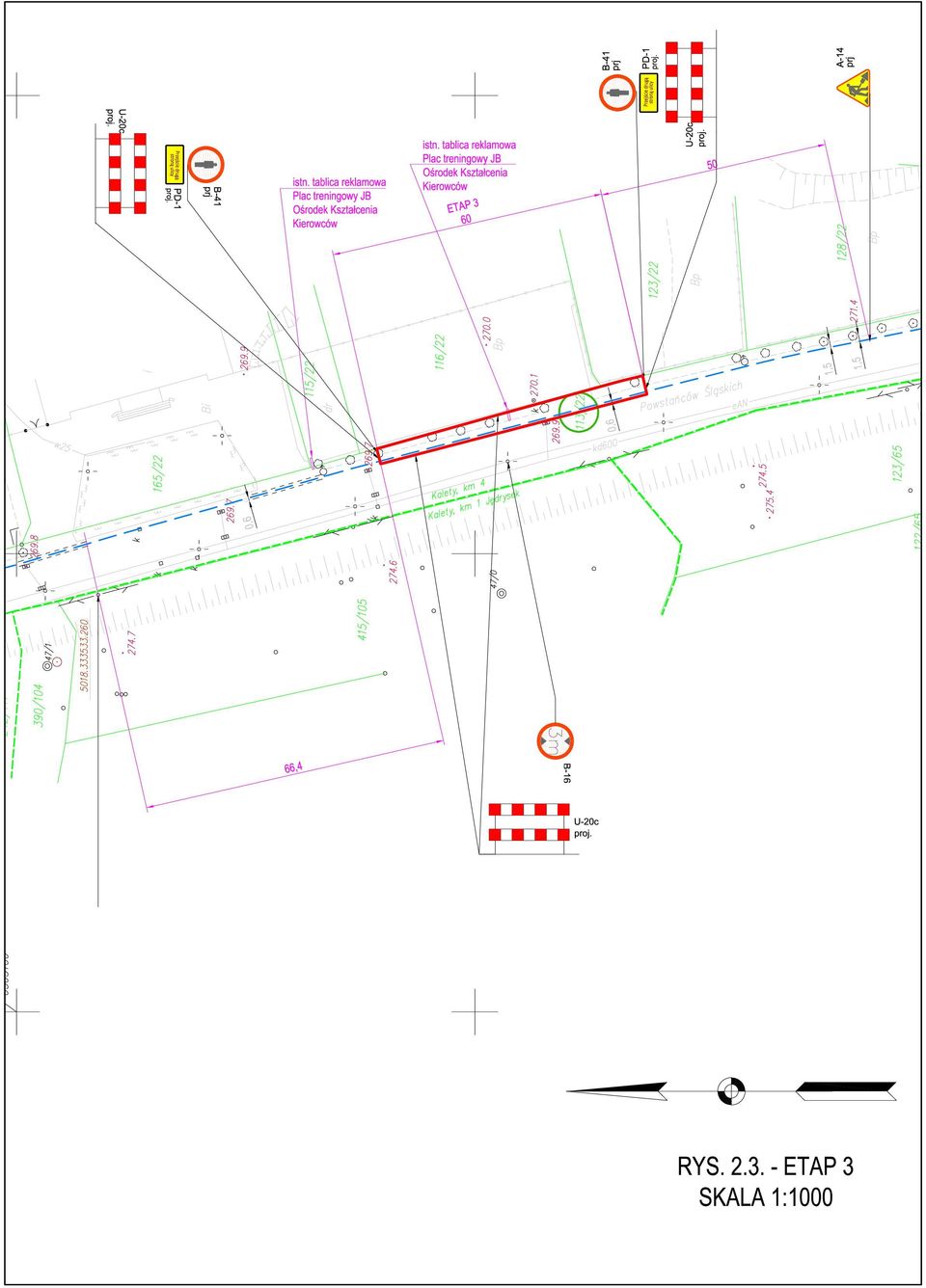

2 PROJEKT TECHNICZNY CZASOWEJ ORGANIZACJI RUCHU Spis zawartości I. Opis techniczny II. Rysunki Rys. 1 Inwentaryzacja istniejącego oznakowania i etapowanie robót Rys Etapy robót oznakowanie MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15, tel./fax. (034)

3 PROJEKT TECHNICZNY CZASOWEJ ORGANIZACJI RUCHU Opis techniczny 1. Podstawa prawna Ustawa z dnia Prawo o ruchu drogowym z późniejszymi zmianami, Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem Dz.U. Nr 177, poz. 1729, Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji z dnia r. w sprawie znaków i sygnałów drogowych Dz.U. Nr 170, poz. 1393, z późniejszymi zmianami (z 2008roku Nr 179 poz.1104 oraz z 2010roku Nr 65 poz.412) Rozporządzenie Ministra Infrastruktury z dnia r. (Dz.U. Nr 220, poz.2181) z późniejszymi zmianami w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach dla: znaków drogowych pionowych załącznik nr. 1 do rozporządzenia znaków drogowych poziomych załącznik nr. 2 do rozporządzenia sygnałów drogowych załącznik nr. 3 do rozporządzenia urządzeń bezpieczeństwa ruchu drogowego załącznik nr. 4 do rozporządzenia 2. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt czasowej organizacji ruchu dla inwestycji polegającej na budowie sieci wodociągowej w mieście Kalety w ul. Powstańców Śląskich odcinek od ul. Brzechwy do ul. Fabrycznej. Zakres projektu obejmował budowę wodociągu o długość 545,50m. Projekt niniejszy precyzuje oznakowanie robót związanych z rozbudową sieci wodociągowej. 3. Stan istniejący Natężenie ruchu w obu kierunkach jest znikome ok. 10aut/h, także natężenie ruchu pieszych ok. 2osób/h. Inwentaryzację istniejących znaków drogowych i poszczególne etapy realizacji robót wraz z ich oznakowaniem przedstawione są na załączonych planach sytuacyjnych w skali 1: Projektowana organizacja ruchu Roboty związane z budową wodociągu prowadzone będą w chodniku i poboczu. W związku z tym, w projekcie ujęto oznakowanie robót wykonywanych poza drogą. Roboty prowadzone będą etapami zgodnie z załączonymi rysunkami. Sposób oznakowania robót pokazano na rys. od nr 2.1. do 2.10 jeden rysunek jeden etap. (rozpoczęcie następnego etapu po zakończeniu poprzedniego). Roboty należy zabezpieczyć i oznakować zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. Nr 220 z dnia r., poz. 2181) MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15, tel./fax. (034)

4 PROJEKT TECHNICZNY CZASOWEJ ORGANIZACJI RUCHU 5. Zalecenia wykonawcze Oznakowanie powinno być dobrze widoczne zarówno w dzień jak i w nocy, z tarczami wykonanymi z materiałów odblaskowych II generacji lub z folii pryzmatycznej oraz utrzymane w należytym stanie w trakcie robót. Znaki użyte do oznakowania robót wykonane mają być wielkości zgodnie z obowiązującymi normatywami typu dużego (znaki dla ruchu pieszego mogą być typu średniego). Znaki drogowe muszą odpowiadać warunkom zawartym w Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. Nr 220 z dnia r., poz. 2181) Roboty powinny być prowadzone przy jak najmniejszym utrudnieniu ruchu drogowego. Osoby wykonujące czynności związane z robotami w pasie drogowym powinny być wyposażone w odzież ostrzegawczą o barwie pomarańczowej wykonaną z materiałów odblaskowych. Po zakończeniu robót oznakowanie oraz pozostałe elementy pasa drogowego, należy niezwłocznie doprowadzić do stanu obowiązującego przed zmianą organizacji ruchu. MIASTOPROJEKT CZĘSTOCHOWA Sp. z o. o Częstochowa, ul. Szymanowskiego 15, tel./fax. (034)
