1 Rej. nr P PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH ZADANIE: NADBUDOWA, PRZEBUDOWA I REMONT BUDYNKU WARSZTATOWO- GARAśOWEGO (NR 2), ROZBIÓRKA BUDYNKU MAGAZYNOWEGO (NR 5 i 7) ORAZ ROZBUDOWA I REMONT WIATY STALOWEJ ( NR 6 ) OBIEKT: WIATA STALOWA ( NR 6 ) KOD CPV : ADRES: POLKOWICE, ul. Henryka Dąbrowskiego 2 Działka nr: 93, jedn. ewid. Polkowice-Miasto, Obręb: 2, AM-7 INWESTOR: PRZEDSIĘBIORSTWO GOSPODARKI MIEJSKIEJ SP. Z O.O. ul. Dąbrowskiego 2, POLKOWICE PROJEKTANT : mgr inŝ. Włodzimierz Niziołek upr. nr 2069/89 SPRAWDZAJĄCY: mgr inŝ. Lech Palarz upr. nr 1136/83 JELENIA GÓRA, MARZEC 2010

Henryka Dąbrowskiego 2 Działka nr: 93, jedn. ewid. Polkowice-Miasto, Obręb: 2, AM-7 INWESTOR: PRZEDSIĘBIORSTWO GOSPODARKI MIEJSKIEJ SP. Z O.O. ul.

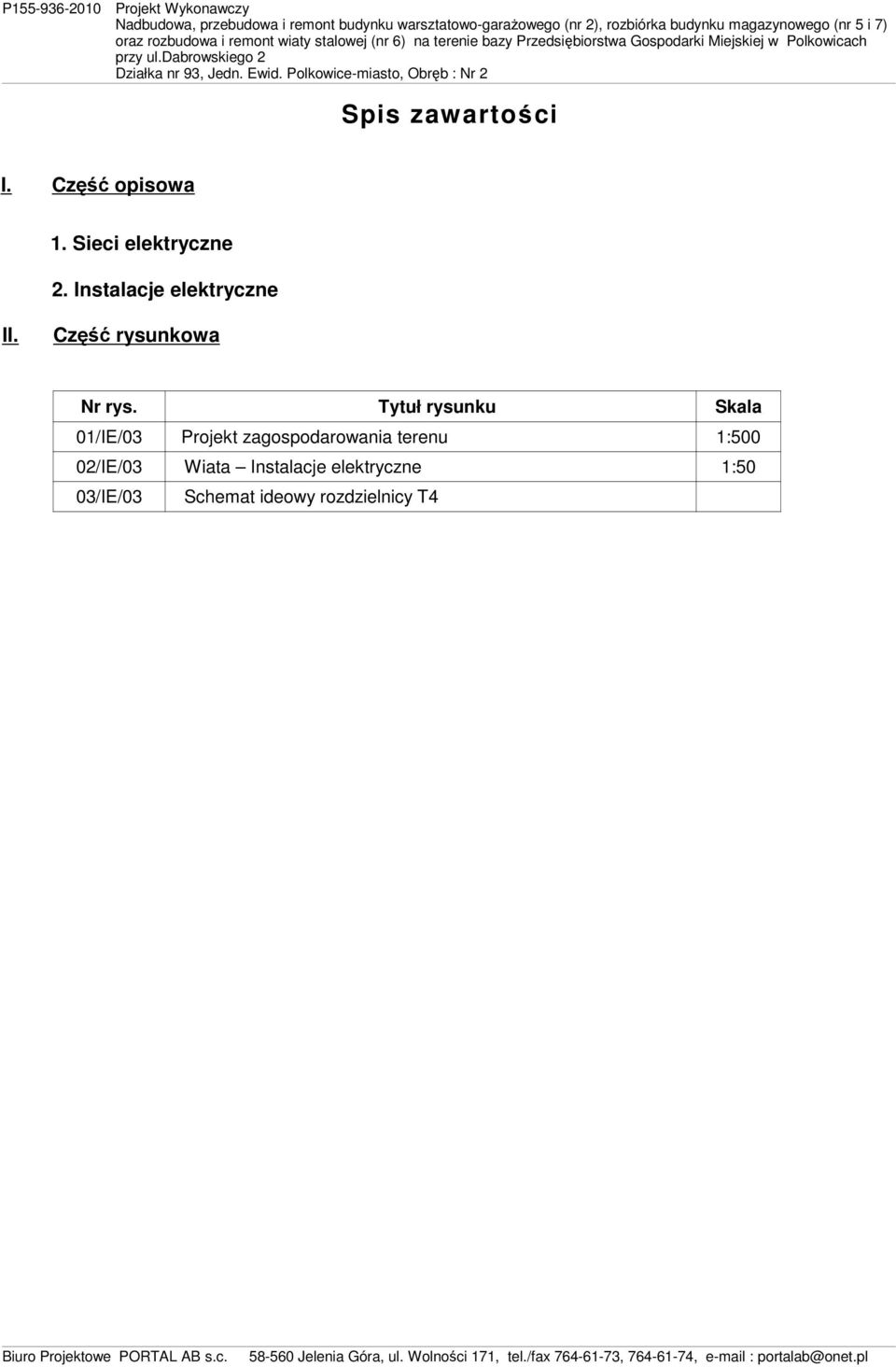

2 Spis zawartości I. Część opisowa 1. Sieci elektryczne 2. Instalacje elektryczne II. Część rysunkowa Nr rys. Tytuł rysunku Skala 01/IE/03 Projekt zagospodarowania terenu 1:500 02/IE/03 Wiata Instalacje elektryczne 1:50 03/IE/03 Schemat ideowy rozdzielnicy T4

Tytuł rysunku Skala 01/IE/03 Projekt zagospodarowania terenu

3 I. CZĘŚĆ OPISOWA

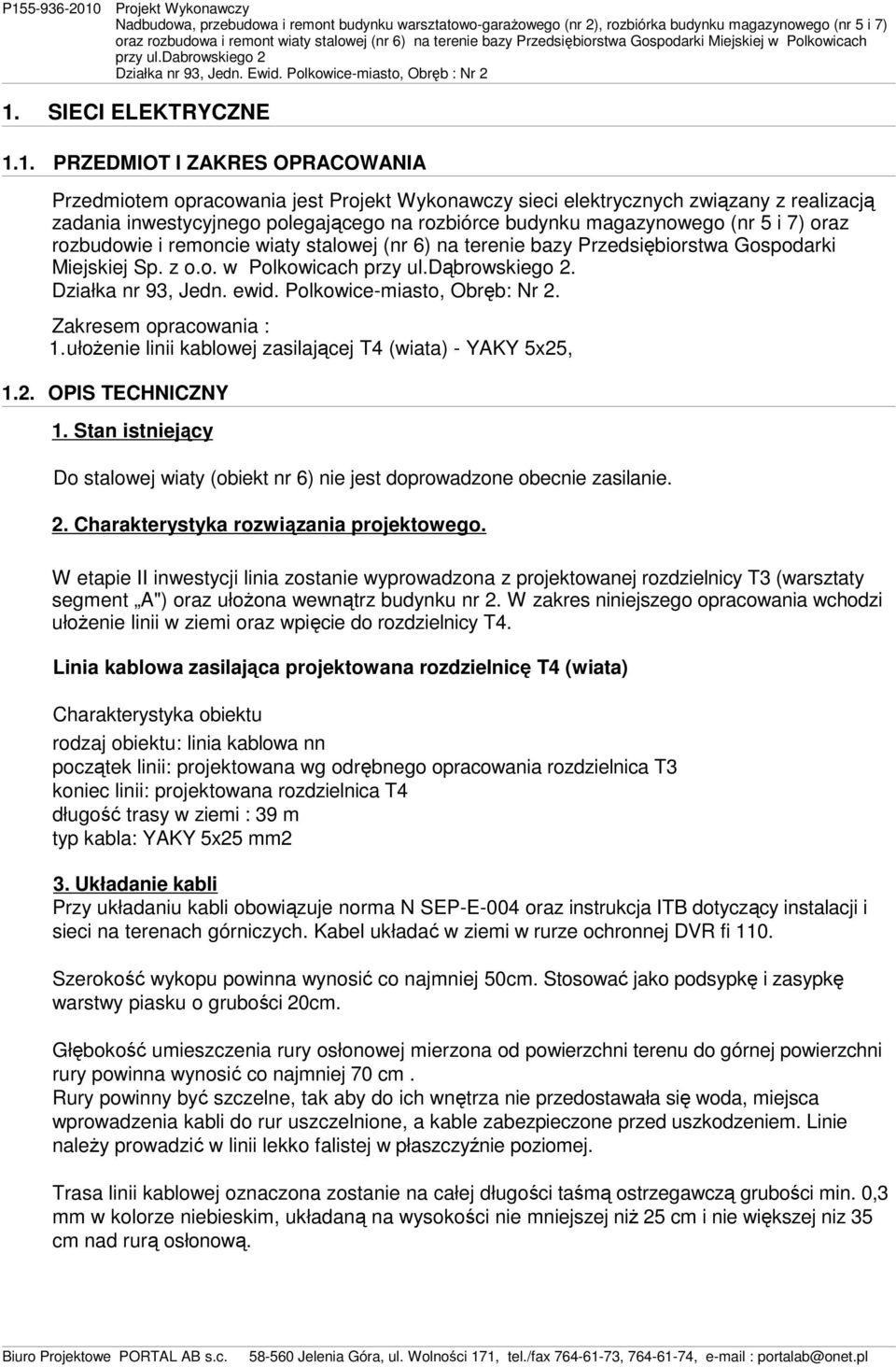

4 1. SIECI ELEKTRYCZNE 1.1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest Projekt Wykonawczy sieci elektrycznych związany z realizacją zadania inwestycyjnego polegającego na rozbiórce budynku magazynowego (nr 5 i 7) oraz rozbudowie i remoncie wiaty stalowej (nr 6) na terenie bazy Przedsiębiorstwa Gospodarki Miejskiej Sp. z o.o. w Polkowicach przy ul.dąbrowskiego 2. Działka nr 93, Jedn. ewid. Polkowice-miasto, Obręb: Nr 2. Zakresem opracowania : 1.ułoŜenie linii kablowej zasilającej T4 (wiata) - YAKY 5x25, 1.2. OPIS TECHNICZNY 1. Stan istniejący Do stalowej wiaty (obiekt nr 6) nie jest doprowadzone obecnie zasilanie. 2. Charakterystyka rozwiązania projektowego. W etapie II inwestycji linia zostanie wyprowadzona z projektowanej rozdzielnicy T3 (warsztaty segment A") oraz ułoŝona wewnątrz budynku nr 2. W zakres niniejszego opracowania wchodzi ułoŝenie linii w ziemi oraz wpięcie do rozdzielnicy T4. Linia kablowa zasilająca projektowana rozdzielnicę T4 (wiata) Charakterystyka obiektu rodzaj obiektu: linia kablowa nn początek linii: projektowana wg odrębnego opracowania rozdzielnica T3 koniec linii: projektowana rozdzielnica T4 długość trasy w ziemi : 39 m typ kabla: YAKY 5x25 mm2 3. Układanie kabli Przy układaniu kabli obowiązuje norma N SEP-E-004 oraz instrukcja ITB dotyczący instalacji i sieci na terenach górniczych. Kabel układać w ziemi w rurze ochronnej DVR fi 110. Szerokość wykopu powinna wynosić co najmniej 50cm. Stosować jako podsypkę i zasypkę warstwy piasku o grubości 20cm. Głębokość umieszczenia rury osłonowej mierzona od powierzchni terenu do górnej powierzchni rury powinna wynosić co najmniej 70 cm. Rury powinny być szczelne, tak aby do ich wnętrza nie przedostawała się woda, miejsca wprowadzenia kabli do rur uszczelnione, a kable zabezpieczone przed uszkodzeniem. Linie naleŝy prowadzić w linii lekko falistej w płaszczyźnie poziomej. Trasa linii kablowej oznaczona zostanie na całej długości taśmą ostrzegawczą grubości min. 0,3 mm w kolorze niebieskim, układaną na wysokości nie mniejszej niŝ 25 cm i nie większej niz 35 cm nad rurą osłonową.

Działka nr 93, Jedn. ewid. Polkowice-miasto, Obręb: Nr 2. Zakresem opracowania : 1.ułoŜenie linii kablowej zasilającej T4 (wiata) - YAKY 5x25, 1.2. OPIS TECHNICZNY 1.

5 4. Ochrona przeciwprzepieciowa i przeciwporaŝeniowa Ochrona przeciwporaŝeniowe SAMOCZYNNE WYŁĄCZENIE ZASILANIA w układzie TNS. Budynek nr 2 posiada uziom otokowy. W celu uziemienia budynku Wiaty wzdłuŝ linii zasilającej Wiatę poprowadzona zostanie bednarka połączona z jednej strony z uziomem budynku nr 2 z drugiej z szyną wyrównania potencjałów rozdzielnicy T4. 5. Uwagi koń cowe Przed przystąpieniem do robót zasadniczych naleŝy: zlokalizować i oznaczyć kolizje z istniejącym i projektowanym uzbrojeniem terenu zlokalizowane kolizje zabezpieczyć i oznakować, zaś roboty w ich obrębie wykonywać ręcznie Wszystkie prace naleŝy wykonywać zgodnie z odpowiednimi normami PN/E i SEP oraz zgodnie z obowiązującymi przepisami bhp. Wykonać pomiary rezystancji uziemienia, pomiary skuteczności ochrony przeciwporaŝeniowej oraz inne badania odbiorcze określone w normach SEP.

5. Uwagi koń cowe Przed przystąpieniem do robót zasadniczych naleŝy: zlokalizować i oznaczyć kolizje z istniejącym i projektowanym uzbrojeniem terenu zlokalizowane kolizje zabezpieczyć i oznakować,

6 2. INSTALACJE ELEKTRYCZNE 2.1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest Projekt Wykonawczy instalacji elektrycznych związanych z realizacją zadania inwestycyjnego polegającego na rozbiórce budynku magazynowego (nr 5 i 7) oraz rozbudowy i remontu wiaty stalowej (nr 6) na terenie bazy Przedsiębiorstwa Gospodarki Miejskiej Sp. z o.o. w Polkowicach przy ul.dąbrowskiego 2. Działka nr 93, Jedn. ewid. Polkowice-miasto, Obręb: Nr 2 Zakresem opracowania objęte są następujące elementy: bilans mocy budynku nr 6 nowo projektowana rozdzielnica T4, instalacje odbiorcze w budynku wiaty ochrona przeciwporaŝeniowa i połączenia wyrównawcze, ochrona przeciwprzepięciowa i odgromowa OPIS TECHNICZNY 1. Bilans mocy BILANS ENERGETYCZNY WIATA T4 OŚWIETLENIE 1,56 0,7 1,1 GNIAZDA WTYKOWE 3,25 0,3 1 RAZEM 4,81-2,1 2. Wewnętrzne linie zasilające W celu zasilenia wiaty z projektowanej rozdzielnicy T3 wyprowadzona zostanie linia kablowa zasilająca projektowaną rozdzielnicę T4 ( T4 - rozdzielnica wiaty) Szczegółowy opis wlz znajduje się w PZT. 3. Nowoprojektowana rozdzielnica T4. Rozdzielnicę T4 stanowi szafka stalowa naścienna usytuowana w nowoprojektowanej część wiaty. W rozdzielnicy usytuowane zostaną zabezpieczenia poszczególnych obwodów odbiorczych. Wysokość montaŝu tablic (dolnej krawędzi) - na wys. 1,4 m nad poziomem gotowej posadzki. 4. Instalacje odbiorcze. Instalacje odbiorcze zasilane z T4 (wiata) Instalacje odbiorcze obejmują następujące elementy: obwody oświetleniowe, obwody zasilające gn. wtyk. 230 V, obwody zasilające gn. wtyk. 400 V.

(nr 5 i 7) oraz rozbudowy i remontu wiaty stalowej (nr 6) na terenie bazy Przedsiębiorstwa Gospodarki Miejskiej Sp. z o.o. w Polkowicach przy ul.dąbrowskiego 2. Działka nr 93, Jedn. ewid.

7 PRZEWODY Instalacje wykonane zostaną przewodami kabelkowymi. Przewody układane będą w rurkach na tynku oraz mocowane do konstrukcji wiaty. Nie określa się ściśle tras prowadzenia przewodów. OPRAWY I OSPRZĘT Oprawy zwieszakowe montowane na wysokości 3,14 m nad gotową posadzką. Gniazda i wyłącznik ośw. połączone zostaną w zestawy umieszczone w obudowie IP44, klasa II - produkt PCE lub równowartościowy. Zestawy montowane będą do blachy przyspawanej do konstrukcji wiaty. 5. Ochrona przeciwporaŝeniowa, przeciwprzepięciowa i ochrona odgromowa. Podstawowa ochrona przed poraŝeniem (ochrona przed dotykiem bezpośrednim) zrealizowana będzie w instalacji poprzez izolację i osłony izolacyjne. Jako dodatkowy środek ochrony przed poraŝeniem ( ochrona przed dotykiem pośrednim ) zaprojektowano samoczynne wyłączenie zasilania. Z przewodem ochronnym PE zostaną połączone zaciski PE gniazd wtykowych, metalowe konstrukcje wsporcze i osłony tablic rozdzielczych, metalowe osłony sprzętu instalacyjnego a takŝe metalowe osłony opraw oświetleniowych. Wartość współczynników k zostanie sprawdzona pomiarowo po wykonaniu instalacji. W budynkach wykonać wewnętrzne połączenia wyrównawcze główne. W budynku zaprojektowano 2 stopień ochrony przeciwprzepięciowej wewnętrznej: -za pomocą ochronników ograniczających przepięcia do 1,5 kv. W obiekcie nie jest wymagana instalacja odgromowa wg PN-EN

połączone zostaną w zestawy umieszczone w obudowie IP44, klasa II - produkt PCE lub równowartościowy. Zestawy montowane będą do blachy przyspawanej do konstrukcji wiaty. 5.

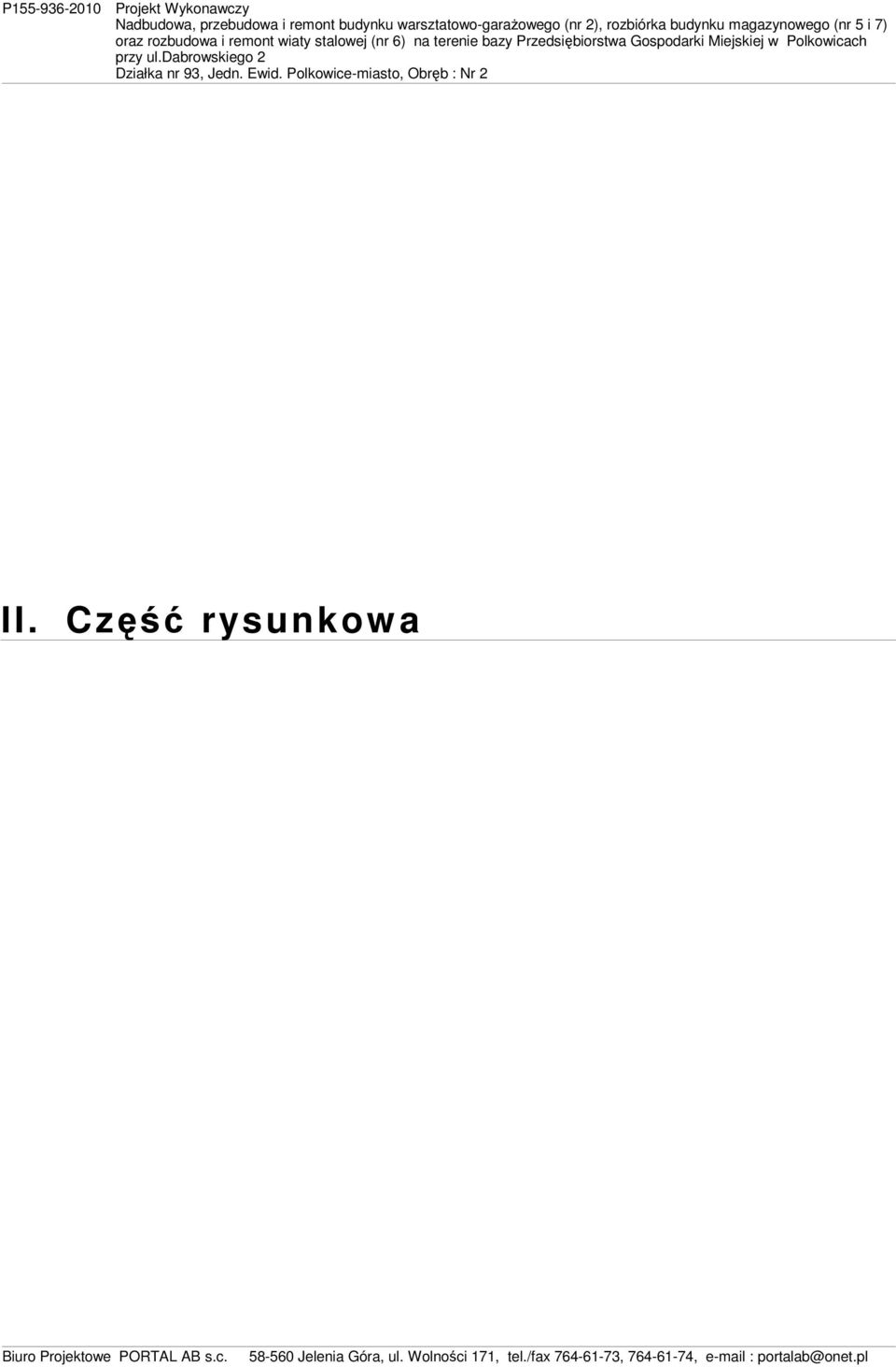

8 II. Część rysunkow a
