1 P R A C O W N I A P R O J E K T O W A L U C Y N A S T Y P U Ł A KRAKÓW, ul ZALESKIEGO 3/4 TEL. / FAX , tel.kom BIURO KRAKÓW,ul. KAZIMIERZA HERWINA PIĄTKA 10 /przecznica z Górnickiego /tel/fax 12/ TEMAT : Instalacja elektryczna wewnętrzna FAZA : Projekt wykonawczy BRANŻA : Elektryczna OBIEKT : Modernizacja budynku Szkoły Masarzu Leczniczego ADRES : Kraków ul. Królewska 86 PROJEKTANT: mgr inż. Andrzej Nowak BPP 267/83 SPRAWDZIŁ: inż. Fryderyk Stypa GPIV-63/197/76 DATA : Kraków, listopad

2 1.0 Opis techniczny. 1.1.Wstęp Stan istniejący 1.3.Zasilanie. 1.4.Tablice rozdzielcze. 1.5.Instalacja oświetlenia i gniazd wtykowych 1.6.Instalacja oświetlenia ewakuacyjnego i kierunkowego 1.7.Instalacja dedykowanej sieci komputerowej. 1.8.Instalacja zasilania urządzeń technologicznych Instalacja zasilania dźwigu Zespół gniazd 1.11.Instalacja odgromowa Instalacja ochrony przed porażeniem Instalacja połączeń wyrównawczych Ochrona przepięciowa 1.15.Uwagi końcowe. 2.0 Spis rysunków. 3.0 Obliczenia 1. Schemat ideowy zasilania rys. Nr 1 2. Tablica rozdzielcza TPP rys. Nr 2 3. Schemat ideowy tablicy TK rys. Nr 3 4. Schemat ideowy tablicy TP rys. Nr 4 5. Schemat ideowy tablicy TPK rys. Nr 5 6. Schemat ideowy tablicy TP1 rys. Nr 6 7. Schemat ideowy tablicy TP2 rys. Nr 7 8. Schemat ideowy tablicy TP3 rys. Nr 8 9. Schemat ideowy tablicy TP4 rys. Nr Schemat ideowy tablicy TB rys. Nr Plan instalacji elektrycznej oświetl.- rzut piwnic rys. Nr Plan instalacji elektrycznej oświetl.- rzut parteru rys. Nr Plan instalacji elektrycznej oświetl.- rzut 1 piętra rys. Nr Plan instalacji elektrycznej oświetl.- rzut 2 piętra rys. Nr Plan instalacji elektrycznej oświetl.- rzut 3 piętra rys. Nr Plan instalacji elektrycznej oświetl.- rzut 4 pietra rys. Nr Plan instalacji gniazd wtykowych.- rzut piwnic rys. Nr 17. 2

3 18. Plan instalacji gniazd wtykowych.- rzut parteru rys. Nr Plan instalacji gniazd wtykowych.- rzut 1 piętra rys. Nr Plan instalacji gniazd wtykowych.- rzut 2 piętra rys. Nr Plan instalacji gniazd wtykowych.- rzut 3 piętra rys. Nr Plan instalacji gniazd wtykowych.- rzut 4 piętra rys. Nr Plan instalacji odgromowej.- rzut dachu rys. Nr 23. 3

4 1.0 Opis techniczny Wstęp. Dokumentacja niniejsza stanowi projekt wykonawczy instalacji elektrycznej wewnętrznej dla modernizacji budynku Szkoły Masażu leczniczego w Krakowie przy ul. Królewskiej 86. Te elementy instalacji elektrycznej wewnętrznej które opisano nazwą producenta należy traktować jako przykładowe. Dopuszcza się zastosowanie takich elementów innych producentów pod warunkiem zachowania przez nie parametrów instalacji jak przykładowe Stan istniejący. Istniejące pomieszczenia wyposażone są w instalację oświetlenia, gniazd wtykowych ogólnego przeznaczenia oraz odbiorów technologicznych. Z uwagi na modernizację pomieszczeń a co za tym idzie konieczność dostosowania instalacji do nowej aranżacji wnętrz oraz dostosowania jej do wymogów aktualnie obowiązujących norm i przepisów przewiduje się demontaż całości instalacji w które wyposażone są przedmiotowe pomieszczenia. Jedynie w pomieszczeniu pracowni komputerowej zgodnie z zaleceniami Inwestora pozostają istniejące instalacje z wyjątkiem instalacji oświetlenia którą projektuje się nową Zasilanie i układ pomiarowy. Zasilanie budynku odbywać się będzie w oparciu o istniejące zasilanie kablowe za pośrednictwem złącza kablowego zlokalizowanego na budynku. Zgodnie z warunkami przyłączenia dla budynku zaprojektowano układ pomiarowy półpośredni zlokalizowany w miejscu dotychczasowego. Należy dokonać modernizacji instalacji wewnętrznej na odcinku od złącza kablowego do tablicy TP zgodnie ze schematem ideowym zasilania. Dla wyłączenia napięcia w budynku w razie pożaru projektuje się zabudowę pożarowego wyłącznika prądu zlokalizowanego obok złącza kablowego. Szczegóły rozwiązania pokazano na schemacie ideowym zasilania. 4

5 1.4.Tablice rozdzielcze. Tablice rozdzielcze dla zasilania poszczególnych obwodów zaprojektowano w oparciu o typowe rozwiązania wg. Katalogu LEGRAND. Jako zabezpieczenia poszczególnych obwodów zastosowano wyłączniki nadmiarowo prądowe typu S oraz wyłączniki różnicowo prądowe Instalacja oświetlenia i gniazd wtykowych. Oświetlenie podstawowe pomieszczeń zostało zaprojektowane w oparciu o aktualną normę. Ilość opraw oświetleniowych ustalono w wyniku obliczeń metodą sprawności. Oprawy oświetleniowe zostały rozmieszczone w sposób zapewniający właściwe oświetlenie. W pomieszczeniach zastosowano oprawy wg. oznaczeń na planie instalacji. Gniazda wtykowe w pomieszczeniach należy montować na wysokości 0.8 m. od posadzki. W przypadku gniazd porządkowych przewidzianych w korytarzach i przy wejściach do poszczególnych pomieszczeń przyjęto wysokość montażu 0,3m. Instalację oświetleniową wykonać przewodem YDYpżo3*1.5 w/t natomiast obwody gniazd wtykowych należy wykonać przewodem YDYpżo3*2.5 w/t z osprzętem podtynkowym. W pomieszczeniach wc, szatniach, natryskach, magazynach, pomieszczeniach gospodarczych oraz w kuchni itp należy zastosować osprzęt szczelny o stopniu ochrony JP 44. Wyłączniki, przełączniki instalować na wysokości 1.4m. od podłogi. Uwaga: Przy instalowaniu gniazd zachować koordynację z pozostałymi instalacjami. 1.6.Instalacja oświetlenia ewakuacyjnego i kierunkowego. W obiekcie przewidziano oświetlenie ewakuacyjne. W przypadku zaniku napięcia zasilania podstawowego, oprawy oświetleniowe spełniające funkcje oświetlenia ewakuacyjnego samoczynnie się zapalą w oparciu o własne źródło zasilania (elektroinwertery). W instalacji zasilającej obwody opraw ewakuacyjnych należy poprowadzić dodatkowo przewód obecności zasilania. W budynku zaprojektowano również oświetlenie kierunkowe wskazujące kierunek ewakuacji 5

6 realizowane niezależnymi oprawami wyposażonymi w funkcję autotestu. Rozmieszczenie opraw pokazano na rzucie instalacji. 1.7.Instalacja dedykowanej sieci komputerowej. Dedykowaną sieć komputerową przewidziano w wybranych pomieszczeniach (pokoje internatowe, pokoje nauczycielskie, sale wykładowe i inne wybrane pomieszczenia). Dla zabezpieczenia obwodów przewiduje się zabudowanie wyłączników nadprądowych oraz wyłączników różnicowo- prądowych dla stałych pulsujących i przemiennych prądów różnicowych, gwarantujących szybkie wyłączenie napięcia w przypadku pojawienia się niebezpiecznego napięcia na obudowach urządzeń zasilanych z poszczególnych gniazd wtyczkowych. Z tablic rozdzielczych wyprowadzone będą trójprzewodowe obwody wyjściowe przewodami YDYpżo3* 2,5 2. Przewiduje się wykonanie instalacji jako wtynkowej. W celu uniemożliwienia podłączenia odbiorników nie przeznaczonych do pracy w sieci komputerowej w instalacji tej należy zastosować gniazda typu DATA. Jako ochronę przed dotykiem pośrednim przewiduje się szybkie wyłączenie napięcia realizowane przez wyłączniki różnicowo prądowe. 1.8.Instalacja zasilania urządzeń technologicznych. W ramach instalacji siły przewidziano zasilanie urządzeń technologicznych central wentylacyjnych i wentylatorów ujętych projektem wentylacji, maszyn i urządzeń związanych z technologią kuchni, pralek oraz suszarek przy umywalkach itp. Po ostatecznym wyborze dostawcy urządzeń należy potwierdzić prawidłowość rozwiązań przyjętych w projekcie z DTR-kami zamawianych urządzeń. W przypadkach koniecznych dokonać odpowiednich korekt. W/w wymienione urządzenia i maszyny zasilane są z poszczególnych tablic rozdzielczych i zostaną podłączone do sieci bezpośrednio lub za pośrednictwem gniazd wtykowych lub poprzez wyłączniki zlokalizowane przy urządzeniach. Odbiorniki 3-fazowe zasilane są pięciożyłowymi kabelkami z izolacją na napięcie 750V. W instalacji zasilania urządzeń technologicznych zastosować osprzęt o stopniu ochrony co najmniej o JP 44. 6

7 1. 9 Zasilanie dźwigu. Dla zasilania dźwigu przewidziano wyprowadzenie z tablicy TG obwodu siłowego zakończonego wypustem w szybie dźwigowym na ostatniej kondygnacji. Wykonanie instalacji w szybie nie jest objęte niniejszym opracowaniem wykonuje je dostawca dźwigów. W opracowaniu przyjęto parametry obwodów zasilających dla dźwigu wybranego w projekcie architektonicznym. Po ostatecznym wyborze dostawcy dźwigu przez Inwestora należy dokonać sprawdzenia przyjętych w projekcie założeń. Należy podłączyć metalowe prowadnice dźwigu do uziomu instalacji odgromowej płaskownikiem FeZn 40*5mm Zespół gniazd. W miejscach projektowanych w poszczególnych pokojach stanowisk komputerowych przewidziano zestawy gniazd zespolonych. W zestaw gniazd wchodzą dwa gniazda podwójne ogólnego przeznaczenia, jedno gniazdo dedykowanej sieci elektrycznej dla zasilania komputerów, jedno gniazdo sieci logicznej, jedno gniazdo telefoniczne a w wybranych dodatkowo jedno gniazdo telewizyjne Instalacja odgromowa. W związku z modernizacją budynku projektuje się nową instalację odgromową. Przewidziano wykonanie instalacji odgromowej składającej się ze zwodów poziomych wykonanych drutem FeZn 8 mm. Układ zwodów poziomych oraz lokalizacja przewodów odprowadzających pokazano na rzucie dachu. Przewody odprowadzające układać w rurce grubościennej. Na wysokości 0,3 m od terenu należy zainstalować zaciski kontrolne (probiercze). Połączenia ZP z uziomem wykonać taśmą FeZn 30*4 mm. Jako uziom zaprojektowano uziom wykonany płaskownikiem FeZn30*4mm oraz czterech uziomów szpilkowych. Na Wszystkie roboty należy wykonać zgodnie z obowiązującą normą. Do instalacji piorunochronnej podłączyć wszystkie metalowe elementy znajdujące się na dachu. 7

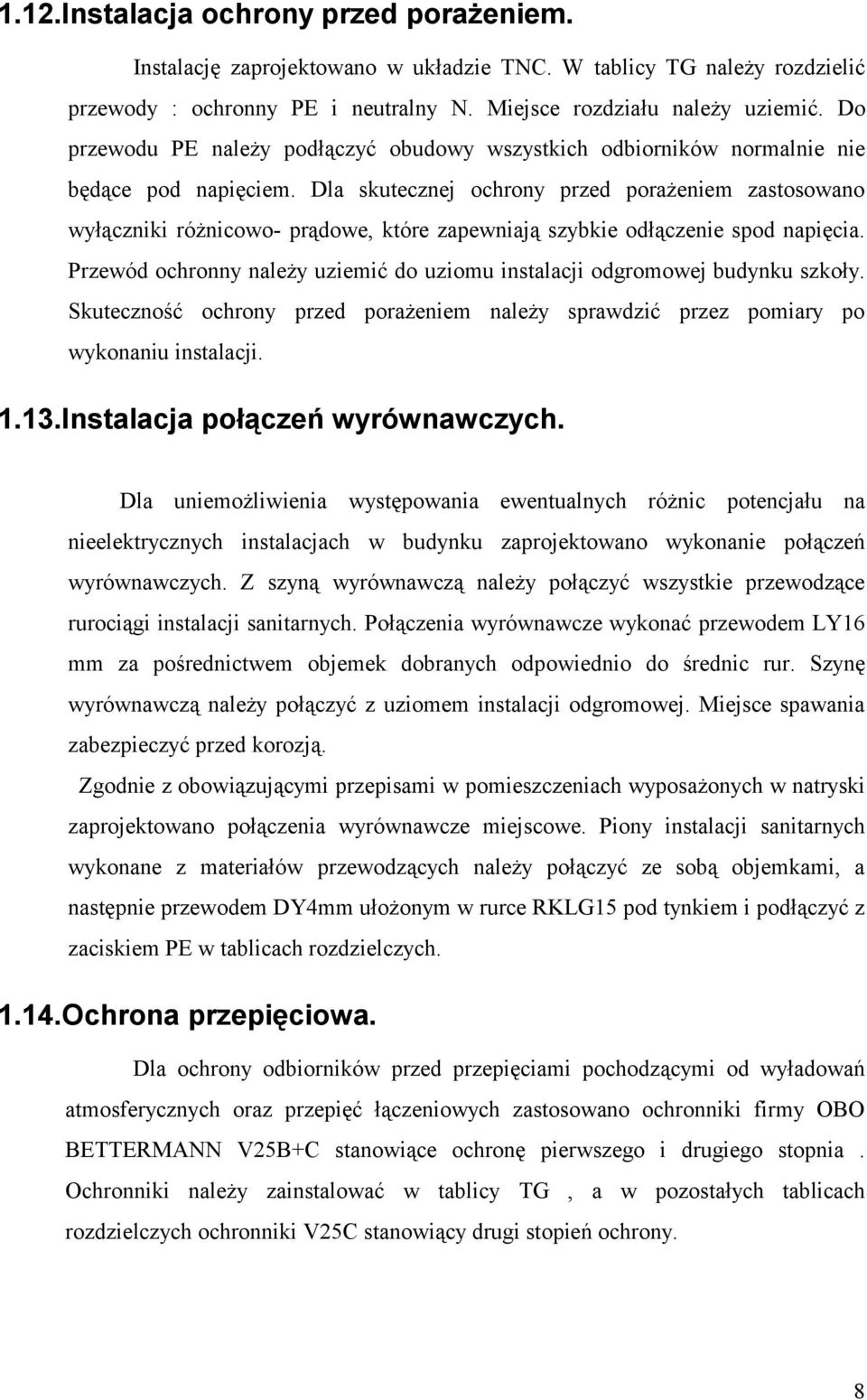

8 1.12.Instalacja ochrony przed porażeniem. Instalację zaprojektowano w układzie TNC. W tablicy TG należy rozdzielić przewody : ochronny PE i neutralny N. Miejsce rozdziału należy uziemić. Do przewodu PE należy podłączyć obudowy wszystkich odbiorników normalnie nie będące pod napięciem. Dla skutecznej ochrony przed porażeniem zastosowano wyłączniki różnicowo- prądowe, które zapewniają szybkie odłączenie spod napięcia. Przewód ochronny należy uziemić do uziomu instalacji odgromowej budynku szkoły. Skuteczność ochrony przed porażeniem należy sprawdzić przez pomiary po wykonaniu instalacji Instalacja połączeń wyrównawczych. Dla uniemożliwienia występowania ewentualnych różnic potencjału na nieelektrycznych instalacjach w budynku zaprojektowano wykonanie połączeń wyrównawczych. Z szyną wyrównawczą należy połączyć wszystkie przewodzące rurociągi instalacji sanitarnych. Połączenia wyrównawcze wykonać przewodem LY16 mm za pośrednictwem objemek dobranych odpowiednio do średnic rur. Szynę wyrównawczą należy połączyć z uziomem instalacji odgromowej. Miejsce spawania zabezpieczyć przed korozją. Zgodnie z obowiązującymi przepisami w pomieszczeniach wyposażonych w natryski zaprojektowano połączenia wyrównawcze miejscowe. Piony instalacji sanitarnych wykonane z materiałów przewodzących należy połączyć ze sobą objemkami, a następnie przewodem DY4mm ułożonym w rurce RKLG15 pod tynkiem i podłączyć z zaciskiem PE w tablicach rozdzielczych Ochrona przepięciowa. Dla ochrony odbiorników przed przepięciami pochodzącymi od wyładowań atmosferycznych oraz przepięć łączeniowych zastosowano ochronniki firmy OBO BETTERMANN V25B+C stanowiące ochronę pierwszego i drugiego stopnia. Ochronniki należy zainstalować w tablicy TG, a w pozostałych tablicach rozdzielczych ochronniki V25C stanowiący drugi stopień ochrony. 8

9 1.15. Uwagi końcowe 1. Przy wykonywaniu robót elektrycznych w budynkach zachować koordynację z pozostałymi instalacjami. Przy wykonywaniu instalacji zwrócić szczególną uwagę na zachowanie koordynacji z instalacją gazową, Zachować odległość 60cm elementów instalacji elektrycznej ze stykami rozłącznymi od ciągów instalacji gazu. 2. Elementy instalacji przed układami pomiarowymi przystosować do plombowania, a elementy podlegające odbiorowi przez ZE wykonać zgodnie z wymogami ZE. 3. Wykonawca w/w zakresu robót powinien zapoznać się z całością dokumentacji jednocześnie. 4. Niezależnie od stopnia dokładności i precyzji dokumentów otrzymanych od Inwestora definiującej usługę do wykonania Wykonawca zobowiązany jest do uzyskania jest dobrego efektu końcowego. W związku z tym wykonane instalacje muszą zapewniać utrzymanie założonych parametrów. 5. Specyfikacje i opisy uwzględniają standard minimalny dla materiałów i instalacji niezbędny dla właściwego funkcjonowania projektowanego budynku. Wykonawca może zaproponować alternatywne rozwiązania pod warunkiem zachowania minimalnego wymaganego standardu do akceptacji przez Inwestora. 6. Rysunki i część opisowa są dokumentami wzajemnie się uzupełniającymi. Wszystkie elementy ujęte w opisie a nie ujęte na rysunkach lub odwrotnie winny być traktowane tak jakby były ujęte w obu. W przypadku rozbieżności w jakimkolwiek z elementów dokumentacji należy zgłosić to projektantowi, który zobowiązany będzie do pisemnego rozstrzygnięcia problemu. 7. Wszystkie wykonywane prace oraz proponowane materiały winny odpowiadać polskim normom, posiadać niezbędne atesty i spełniać obowiązujące przepisy. 8. Do zakresu prac Wykonawcy wchodzą próby, regulacja i uruchomienia urządzeń i instalacji wg obowiązujących norm i przepisów oraz oddanie ich do użytkowania lub eksploatacji zgodnie z obowiązującą procedurą. 9. Projekt niniejszy opracowany został w oparciu o obowiązujące normy i przepisy. Niezależnie od powyższego Wykonawca obowiązany jest prowadzić roboty zgodnie z Polskimi Normami przy zachowaniu przepisów BHP. 9

10 3.0. Obliczenia techniczne 3.1.Dobór przewodów wewnętrznej linii zasilającej a) przewód zasilający tablicę TG przyjęto 4*LY185 w RL110 o Jz=245A tab. 52-C3 A1 J B <J N <Jz 170,9A<200A<245A J 2 <1.45*Jz 1.6*200A<1.45*245A 320A<355A 1 0
