1 Spis treści: 1. PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OPIS TECHNICZNY ZASILANIE PROJEKTOWANYCH INSTALACJI OSPRZĘT INSTALACYJNY INSTALACJE OŚWIETLENIA PODSTAWOWEGO INSTALACJE OŚWIETLENIA EWAKUACYJNEGO KABLE I PRZEWODY OCHRONA PRZECIWPORAŻENIOWA OCHRONA PRZECIWPRZEPIĘCIOWA INFORMACJE DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA STRONA TYTUŁOWA CZĘŚĆ OPISOWA SPIS RYSUNKÓW SPIS ZAŁĄCZNIKÓW

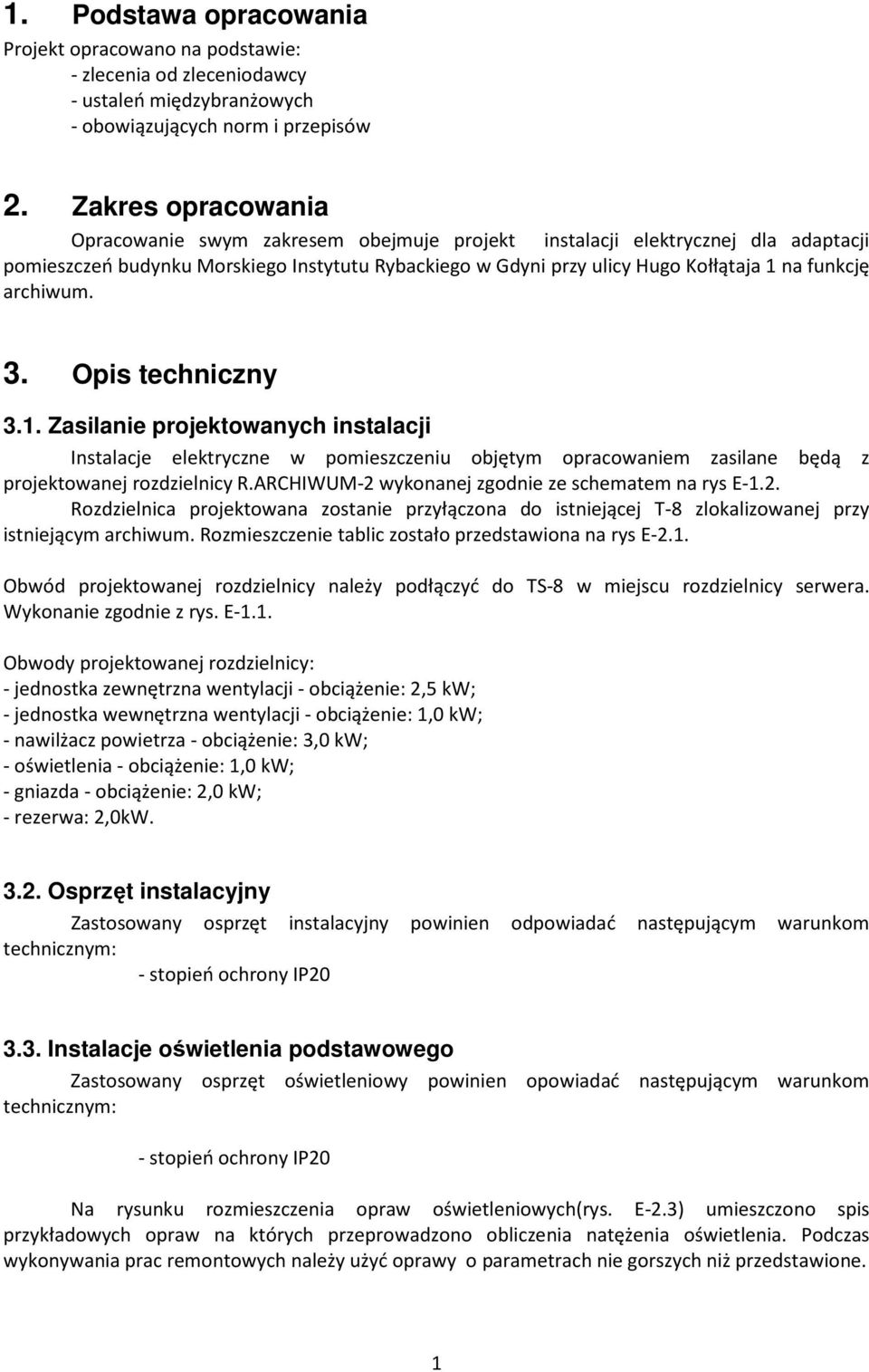

2 1. Podstawa opracowania Projekt opracowano na podstawie: - zlecenia od zleceniodawcy - ustaleń międzybranżowych - obowiązujących norm i przepisów 2. Zakres opracowania Opracowanie swym zakresem obejmuje projekt instalacji elektrycznej dla adaptacji pomieszczeń budynku Morskiego Instytutu Rybackiego w Gdyni przy ulicy Hugo Kołłątaja 1 na funkcję archiwum. 3. Opis techniczny 3.1. Zasilanie projektowanych instalacji Instalacje elektryczne w pomieszczeniu objętym opracowaniem zasilane będą z projektowanej rozdzielnicy R.ARCHIWUM-2 wykonanej zgodnie ze schematem na rys E-1.2. Rozdzielnica projektowana zostanie przyłączona do istniejącej T-8 zlokalizowanej przy istniejącym archiwum. Rozmieszczenie tablic zostało przedstawiona na rys E-2.1. Obwód projektowanej rozdzielnicy należy podłączyć do TS-8 w miejscu rozdzielnicy serwera. Wykonanie zgodnie z rys. E-1.1. Obwody projektowanej rozdzielnicy: - jednostka zewnętrzna wentylacji - obciążenie: 2,5 kw; - jednostka wewnętrzna wentylacji - obciążenie: 1,0 kw; - nawilżacz powietrza - obciążenie: 3,0 kw; - oświetlenia - obciążenie: 1,0 kw; - gniazda - obciążenie: 2,0 kw; - rezerwa: 2,0kW Osprzęt instalacyjny Zastosowany osprzęt instalacyjny powinien odpowiadać następującym warunkom technicznym: - stopień ochrony IP Instalacje oświetlenia podstawowego Zastosowany osprzęt oświetleniowy powinien opowiadać następującym warunkom technicznym: - stopień ochrony IP20 Na rysunku rozmieszczenia opraw oświetleniowych(rys. E-2.3) umieszczono spis przykładowych opraw na których przeprowadzono obliczenia natężenia oświetlenia. Podczas wykonywania prac remontowych należy użyć oprawy o parametrach nie gorszych niż przedstawione. 1

3 3.4. Instalacje oświetlenia ewakuacyjnego W celu bezpiecznej ewakuacji osób z pomieszczeń w czasie awarii zasilania lub pożaru przewidziano oświetlenie ewakuacyjne. Do oświetlenia wykorzystane zostaną oprawy oświetlenia podstawowego po zamontowaniu w nich modułów oświetlenia awaryjnego. Sposób podłączenia opraw wykonać zgodnie ze wskazówkami producenta. Nad wejściami do ciągów komunikacyjnych należy zainstalować oprawy oświetlenia ewakuacyjnego z piktogramem wskazującym kierunek drogi ewakuacyjne Kable i przewody W budynku należy stosować przewody instalacyjne typu YDY(p)-żo YKY oraz YLY o Un min. 750V. Instalację wykonać jako podtynkową w rurkach z tworzywa sztucznego RSV (zalecane) lub w ścianie. Ze względu na zastosowanie wyłączników różnicowo-prądowych instalację należy wykonać bardzo starannie. 4. Ochrona przeciwporaŝeniowa Jako ochronę przed dotykiem bezpośrednim zastosowano: - izolację zapewnioną przez producentów kabli, przewodów, osprzętu i urządzeń - urządzenie i osprzęt o min. IP20 Jako ochronę prze dotykiem pośrednim zastosowano: - szybkie wyłączenie zasilania dla urządzeń odbiorczych - wyłączniki różnicowoprądowe o czułości 30mA dla gniazdek wtykowych Instalację wykonać wg PN-IEC Instalacje elektryczne w obiektach budowlanych w układzie sieci TN-S. Ochronie podlegają wszystkie elementy metalowe, na których w normalnych warunkach nie występuje napięcie, takie jak: metalowe elementy opraw oświetleniowych, metalowe obudowy pomp itp. 5. Ochrona przeciwprzepięciowa W budynku zastosowano ochronę przeciwprzepięciową. Dla instalacji elektrycznej przyjęto ochronę od przepięć indukowanych od wyładowań atmosferycznych i przepięć łączeniowych dla odbiorników na poziomie 1,2kV przy napięciu sieci 3x230/400V. Ochrona zapewniona w rozdzielnicy TS-8. 2

4 6. Informacje dotycząca bezpieczeństwa i ochrony zdrowia 6.1. Strona tytułowa 1. Nazwa i adres obiektu budowlanego Instalacje elektryczne dla adaptacji pomieszczeń budynku Morskiego Instytutu Rybackiego w Gdyni na funkcję archiwum. 2. Nazwa Inwestora oraz adres Agencja Restrukturyzacji i Modernizacji Rolnictwa ul. Kołłątaja Gdynia 3. Imię i nazwisko projektanta oraz adres. inż. Marek Pachocki, Gdańsk; ul. Kołobrzeska 45A5 inż. Paweł Gliński, Grudziądz; ul. Sobieskiego 3/ Część opisowa 1. Zakres robót dla całego zamierzenia budowlanego Zakres robót obejmuje demontaż istniejącej instalacji oraz montaż nowej instalacji elektrycznych w adaptowanych pomieszczeniach. Kolejność realizacji poszczególnych obiektów: - montaż tablicy rozdzielczej 0,4kV R.ARCHIWUM-2 - montaż wewnętrznych instalacji elektrycznych pomieszczenia archiwum - podłączenie kabli i przewodów w stanie beznapięciowym do rozdzielnicy - wykonanie oględzin i pomiarów - załączenie zasilania - wykonać dokumentację powykonawczą 2. Wykaz istniejących obiektów budowlanych Istniejący budynek podlegający remontowi. 3. Elementy zagospodarowanie terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - brak elementów zagospodarowania terenu stanowiących zagrożenie wewnątrz budynku poza nowo projektowanymi 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określenie skali i rodzaju zagrożenia, miejsce i czas ich występowania - prace związane z odłączaniem i podłączaniem kabli zasilających. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - Należy poinformować pracowników wykonujących trasy kablowe o istniejących już instalacjach, aby w miejscu ich występowania prace wykonywać ze szczególną ostrożnością. 3

5 Kierownik budowy jest zobowiązany sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki przeprowadzenia robót budowlanych, w tym planowane jednoczesne prowadzenie robót budowlanych i produkcji przemysłowej. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia: - prace związane z układaniem przewodów zasilania opraw oświetleniowych - prace związane z podłączeniem opraw oświetleniowych 4

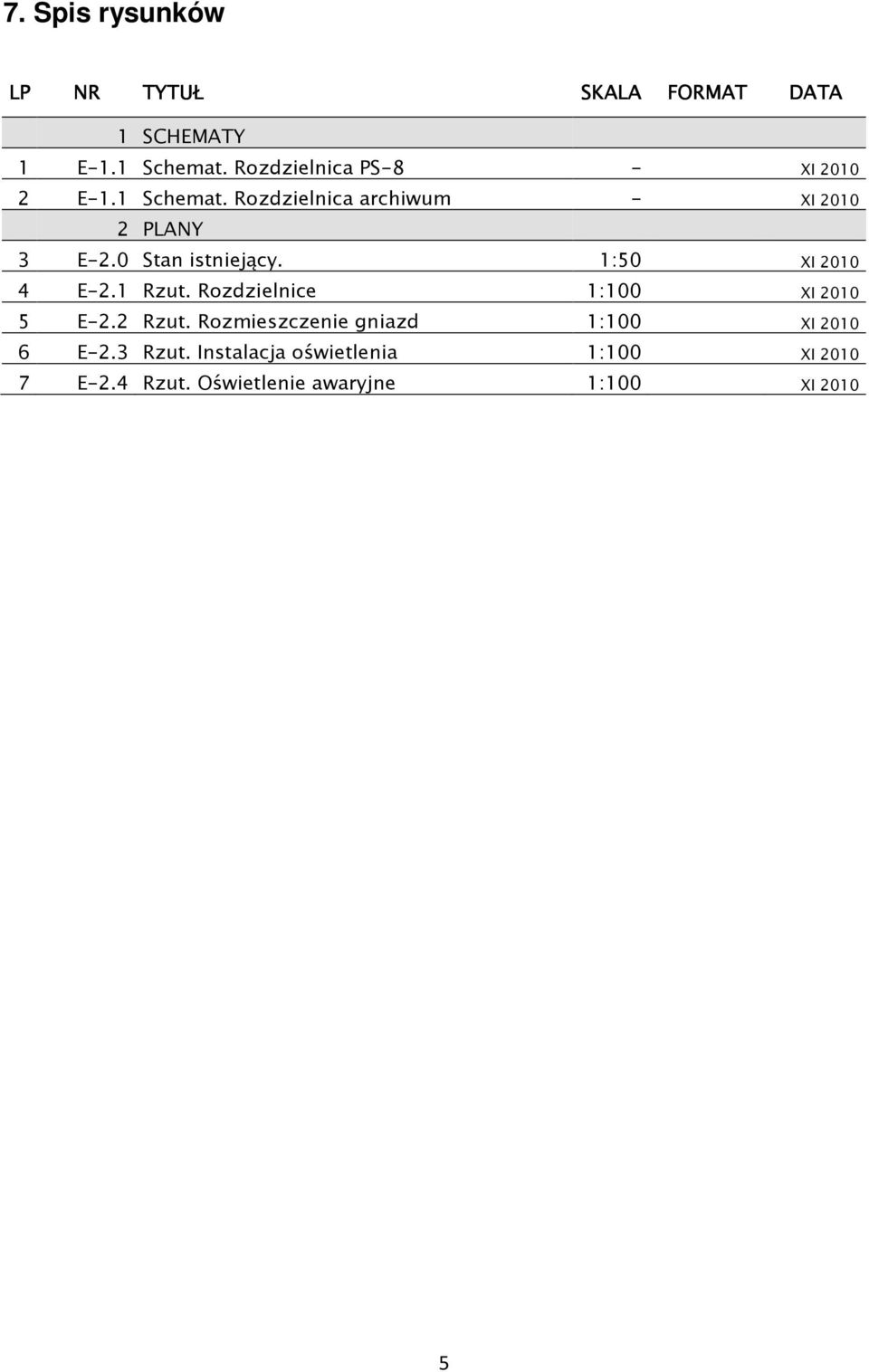

6 7. Spis rysunków LP NR TYTUŁ SKALA FORMAT DATA 1 SCHEMATY 1 E-1.1 Schemat. Rozdzielnica PS-8 - XI E-1.1 Schemat. Rozdzielnica archiwum - XI PLANY 3 E-2.0 Stan istniejący. 1:50 XI E-2.1 Rzut. Rozdzielnice 1:100 XI E-2.2 Rzut. Rozmieszczenie gniazd 1:100 XI E-2.3 Rzut. Instalacja oświetlenia 1:100 XI E-2.4 Rzut. Oświetlenie awaryjne 1:100 XI

7 8. Spis załączników 1. Decyzja nr 4505/Gd/90 oraz 4729/Gd/90 o stwierdzeniu przygotowania zawodowego projektantów do pełnienia samodzielnej funkcji projektanta w specjalności instalacyjno - inżynierskiej w zakresie sieci i instalacji elektrycznych. 2. Zaświadczenie projektanta i sprawdzającego o przynależności do Pomorskiej Izby Inżynierów Budownictwa 3. Zaświadczenie projektanta i sprawdzającego o kompletności dokumentacji. 6
