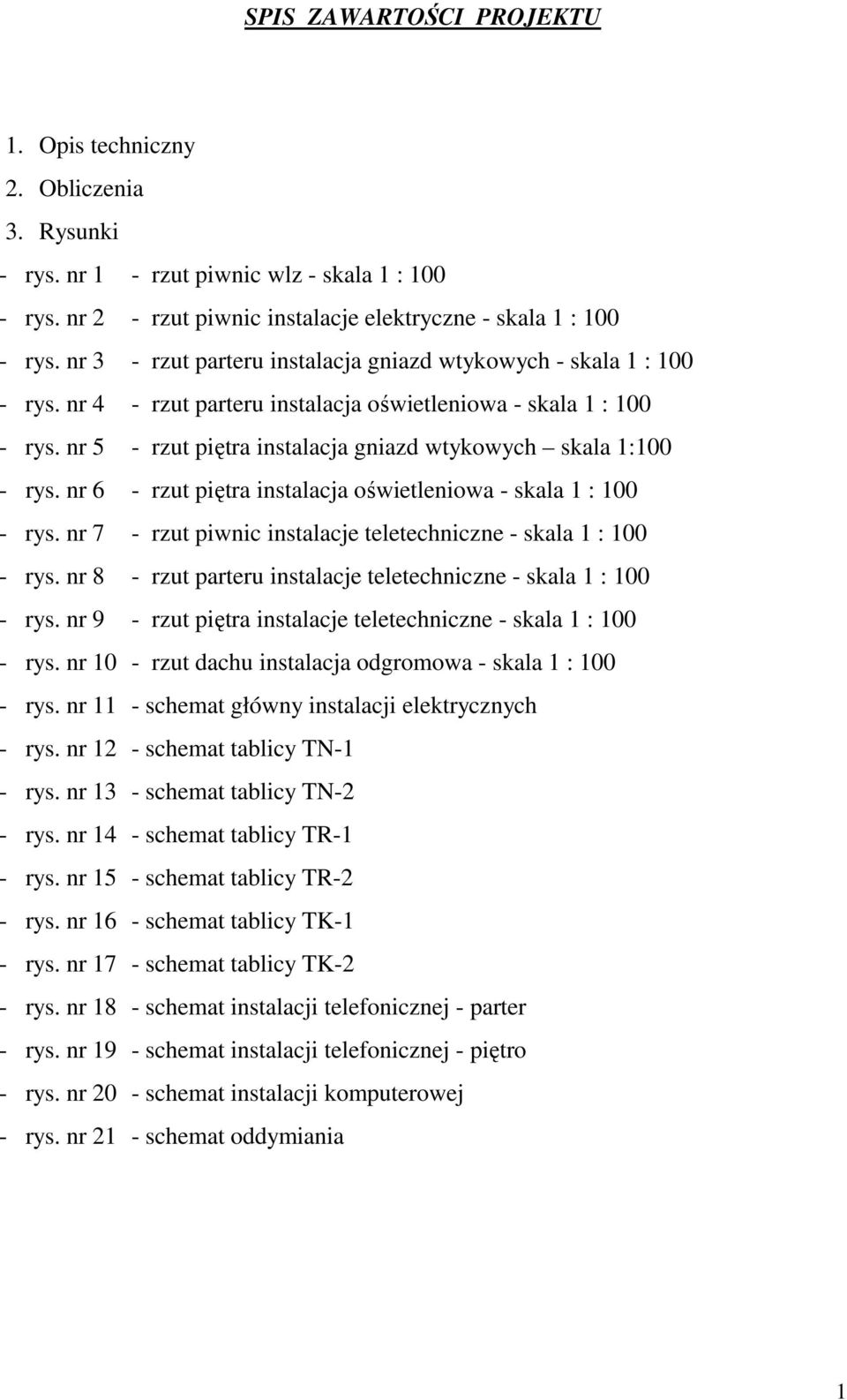

1 SPIS ZAWARTOŚCI PROJEKTU 1. Opis techniczny 2. Obliczenia 3. Rysunki - rys. nr 1 - rzut piwnic wlz - skala 1 : rys. nr 2 - rzut piwnic instalacje elektryczne - skala 1 : rys. nr 3 - rzut parteru instalacja gniazd wtykowych - skala 1 : rys. nr 4 - rzut parteru instalacja oświetleniowa - skala 1 : rys. nr 5 - rzut piętra instalacja gniazd wtykowych skala 1:100 - rys. nr 6 - rzut piętra instalacja oświetleniowa - skala 1 : rys. nr 7 - rzut piwnic instalacje teletechniczne - skala 1 : rys. nr 8 - rzut parteru instalacje teletechniczne - skala 1 : rys. nr 9 - rzut piętra instalacje teletechniczne - skala 1 : rys. nr 10 - rzut dachu instalacja odgromowa - skala 1 : rys. nr 11 - schemat główny instalacji elektrycznych - rys. nr 12 - schemat tablicy TN-1 - rys. nr 13 - schemat tablicy TN-2 - rys. nr 14 - schemat tablicy TR-1 - rys. nr 15 - schemat tablicy TR-2 - rys. nr 16 - schemat tablicy TK-1 - rys. nr 17 - schemat tablicy TK-2 - rys. nr 18 - schemat instalacji telefonicznej - parter - rys. nr 19 - schemat instalacji telefonicznej - piętro - rys. nr 20 - schemat instalacji komputerowej - rys. nr 21 - schemat oddymiania 1

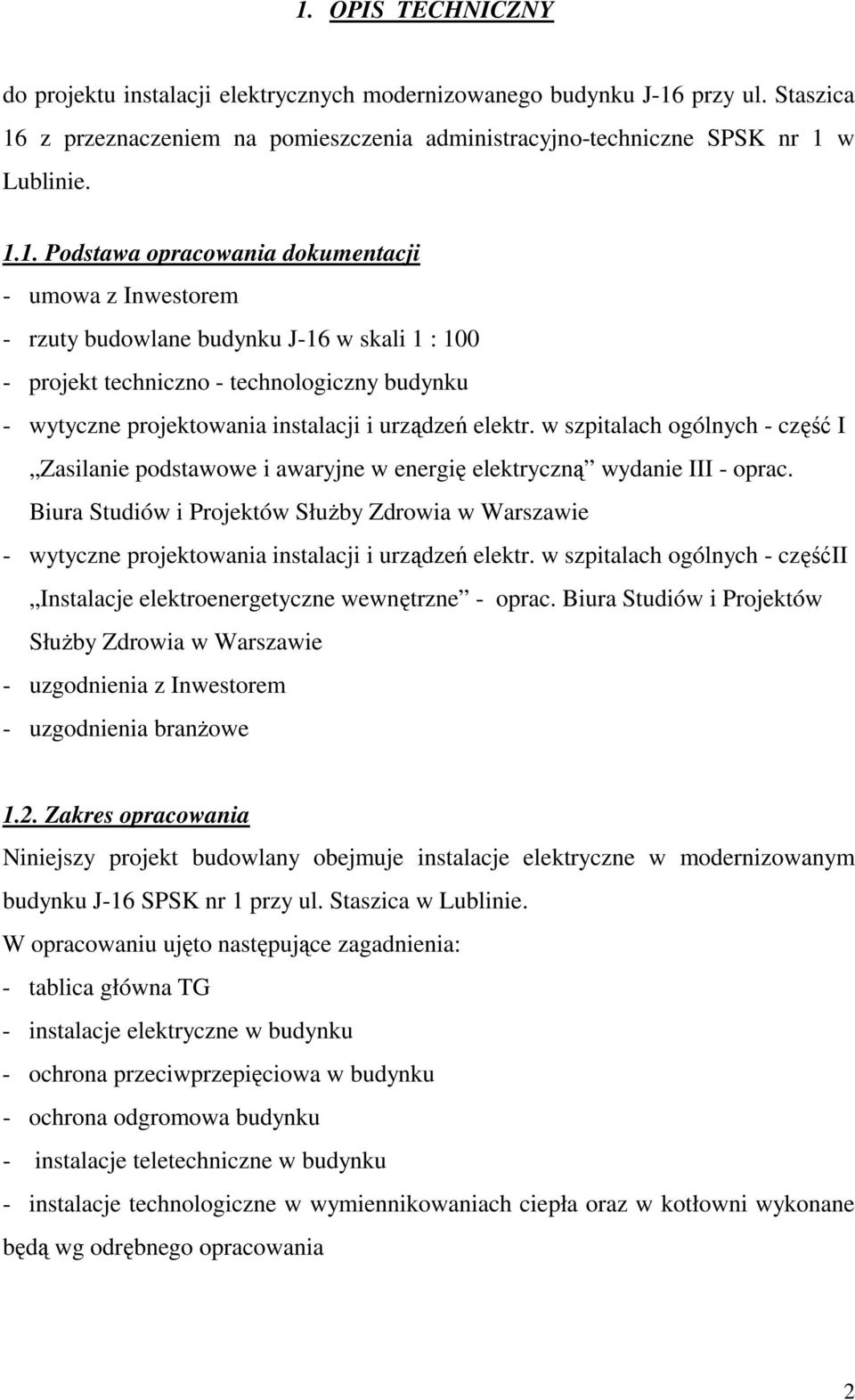

2 1. OPIS TECHNICZNY do projektu instalacji elektrycznych modernizowanego budynku J-16 przy ul. Staszica 16 z przeznaczeniem na pomieszczenia administracyjno-techniczne SPSK nr 1 w Lublinie Podstawa opracowania dokumentacji - umowa z Inwestorem - rzuty budowlane budynku J-16 w skali 1 : projekt techniczno - technologiczny budynku - wytyczne projektowania instalacji i urządzeń elektr. w szpitalach ogólnych - część I Zasilanie podstawowe i awaryjne w energię elektryczną wydanie III - oprac. Biura Studiów i Projektów SłuŜby Zdrowia w Warszawie - wytyczne projektowania instalacji i urządzeń elektr. w szpitalach ogólnych - częśćii Instalacje elektroenergetyczne wewnętrzne - oprac. Biura Studiów i Projektów SłuŜby Zdrowia w Warszawie - uzgodnienia z Inwestorem - uzgodnienia branŝowe 1.2. Zakres opracowania Niniejszy projekt budowlany obejmuje instalacje elektryczne w modernizowanym budynku J-16 SPSK nr 1 przy ul. Staszica w Lublinie. W opracowaniu ujęto następujące zagadnienia: - tablica główna TG - instalacje elektryczne w budynku - ochrona przeciwprzepięciowa w budynku - ochrona odgromowa budynku - instalacje teletechniczne w budynku - instalacje technologiczne w wymiennikowaniach ciepła oraz w kotłowni wykonane będą wg odrębnego opracowania 2

3 1.3. Charakterystyka elektroenergetyczna budynku J-16 Odbiorniki kat. III - nierezerwowane: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 29,7kW - moc szczytowa P s = 19,0kW - współczynnik jednoczesności kj = 0,64 - układ sieci TT - system ochrony samoczynne wyłączenie zasilania Odbiorniki kat. II rezerwowane z agregatu: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 77,5kW - moc szczytowa P s = 46,5kW - współczynnik jednoczesności kj = 0,60 - układ sieci TT - system ochrony samoczynne wyłączenie zasilania Oświetlenie ewakuacyjne kat. Ib - napięcie zasilania U = 230V - moc zainstalowana P i = 0,1kW - moc szczytowa P s = 0,1kW - współczynnik jednoczesności kj = 1 - układ sieci TT - system ochrony samoczynne wyłączenie zasilania 1.4. Zasilanie budynku J-16 Zasilanie budynku J-16 odbywać się będzie kablami 1kV wyprowadzonymi spoza pomiaru z rozdzielnicy n.n. stacji transformatorowej K-21 na terenie Szpitala: - zasilanie podstawowe i rezerwowe sekcji I i II tablicy TG w budynku istniejącymi kablami YAKY 4 x 120mm 2 - zasilanie awaryjne sekcji II rozdzielnicy TG z agregatu prądotwórczego projektowanym kablem YAKY 4 x 120mm 2 Kabel projektowany naleŝy wprowadzić do projektowanego złącza ZK-2. Stacja transformatorowa nie jest objęta opracowaniem w ramach niniejszego zlecenia. Nad 3

4 złączem kablowym przewidziano wyłączniki główne w obudowach termoutwardzalnych EMITER Pomiar energii elektrycznej W stacji transformatorowej K-21 zainstalowany jest centralny układ pomiarowy z tablicami licznikowymi w rozdzielni NN Tablica główna TG Tablica główna zostanie zainstalowana w przedsionku magazynu. Projektuje się układ tablicy z podziałem na 2 części: - część nierezerwowana - sekcja I zasilająca odbiory nierezerwowane - część rezerwowana - sekcja II zasilająca odbiory rezerwowane z agregatu Pomiędzy sekcjami przewidziano SZR typu PSA 55M APAREL z blokadą mechaniczną i elektryczną. Tablicę TG zaprojektowano jako n/t w oparciu o typowe rozwiązanie obudów n/t BNM IP 54 II klasa izolacji firmy H. Sypniewski Instalacje elektryczne w budynku Zasady wykonywania instalacji Instalacje wewnętrzne w budynku zasilane będą z projektowanej tablicy głównej TG umieszczonej w przedsionku magazynu w piwnicach. Rozprowadzenie wewnętrznych linii zasilających w budynku przewiduje się w piwnicach. Przewidziano wewnętrzne linie zasilające wykonane przewodami miedzianymi typu DY, LY układanymi w rurach PCV. Instalacje odbiorcze wykonane będą przewodami kabelkowymi typu YDY i YDYp; 750V układanymi pod tynkiem. Na kaŝdym stanowisku pracy przewidziano zestawy gniazd składające się z: dwa gniazda 230V, 3 gniazda dedykowane DATA, gniazdo telefoniczne RJ-12 i gniazdo komputerowe RJ-45. Osprzęt podtynkowy - n.p. seria OPTIMA prod. POLO. W pomieszczeniach wilgotnych naleŝy instalować osprzęt bryzgoszczelny. W celu ułatwienia eksploatacji puszki instalacyjne p/t instalacji rezerwowanej naleŝy wewnątrz malować czerwoną farbą. 4

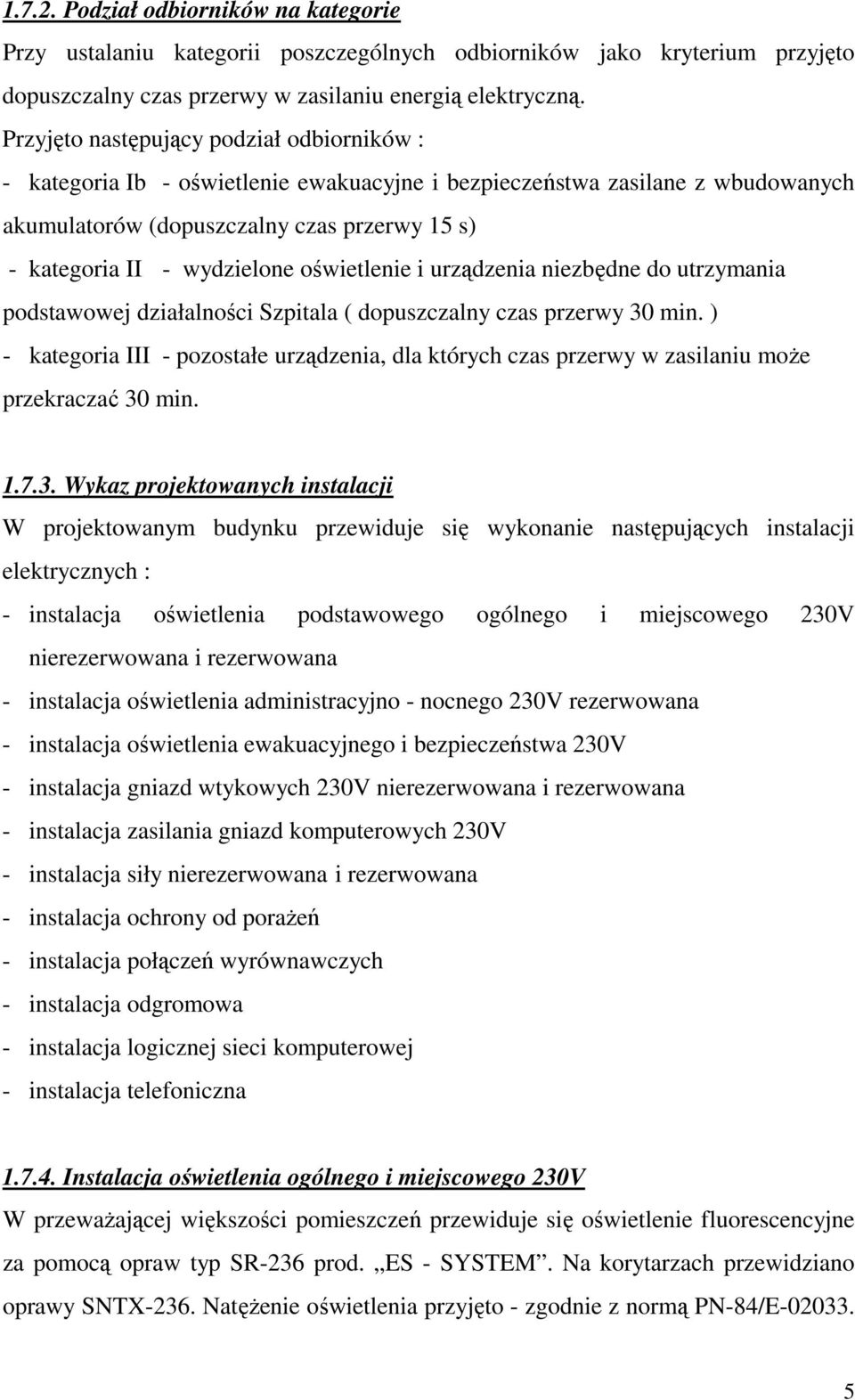

5 Podział odbiorników na kategorie Przy ustalaniu kategorii poszczególnych odbiorników jako kryterium przyjęto dopuszczalny czas przerwy w zasilaniu energią elektryczną. Przyjęto następujący podział odbiorników : - kategoria Ib - oświetlenie ewakuacyjne i bezpieczeństwa zasilane z wbudowanych akumulatorów (dopuszczalny czas przerwy 15 s) - kategoria II - wydzielone oświetlenie i urządzenia niezbędne do utrzymania podstawowej działalności Szpitala ( dopuszczalny czas przerwy 30 min. ) - kategoria III - pozostałe urządzenia, dla których czas przerwy w zasilaniu moŝe przekraczać 30 min Wykaz projektowanych instalacji W projektowanym budynku przewiduje się wykonanie następujących instalacji elektrycznych : - instalacja oświetlenia podstawowego ogólnego i miejscowego 230V nierezerwowana i rezerwowana - instalacja oświetlenia administracyjno - nocnego 230V rezerwowana - instalacja oświetlenia ewakuacyjnego i bezpieczeństwa 230V - instalacja gniazd wtykowych 230V nierezerwowana i rezerwowana - instalacja zasilania gniazd komputerowych 230V - instalacja siły nierezerwowana i rezerwowana - instalacja ochrony od poraŝeń - instalacja połączeń wyrównawczych - instalacja odgromowa - instalacja logicznej sieci komputerowej - instalacja telefoniczna Instalacja oświetlenia ogólnego i miejscowego 230V W przewaŝającej większości pomieszczeń przewiduje się oświetlenie fluorescencyjne za pomocą opraw typ SR-236 prod. ES - SYSTEM. Na korytarzach przewidziano oprawy SNTX-236. NatęŜenie oświetlenia przyjęto - zgodnie z normą PN-84/E

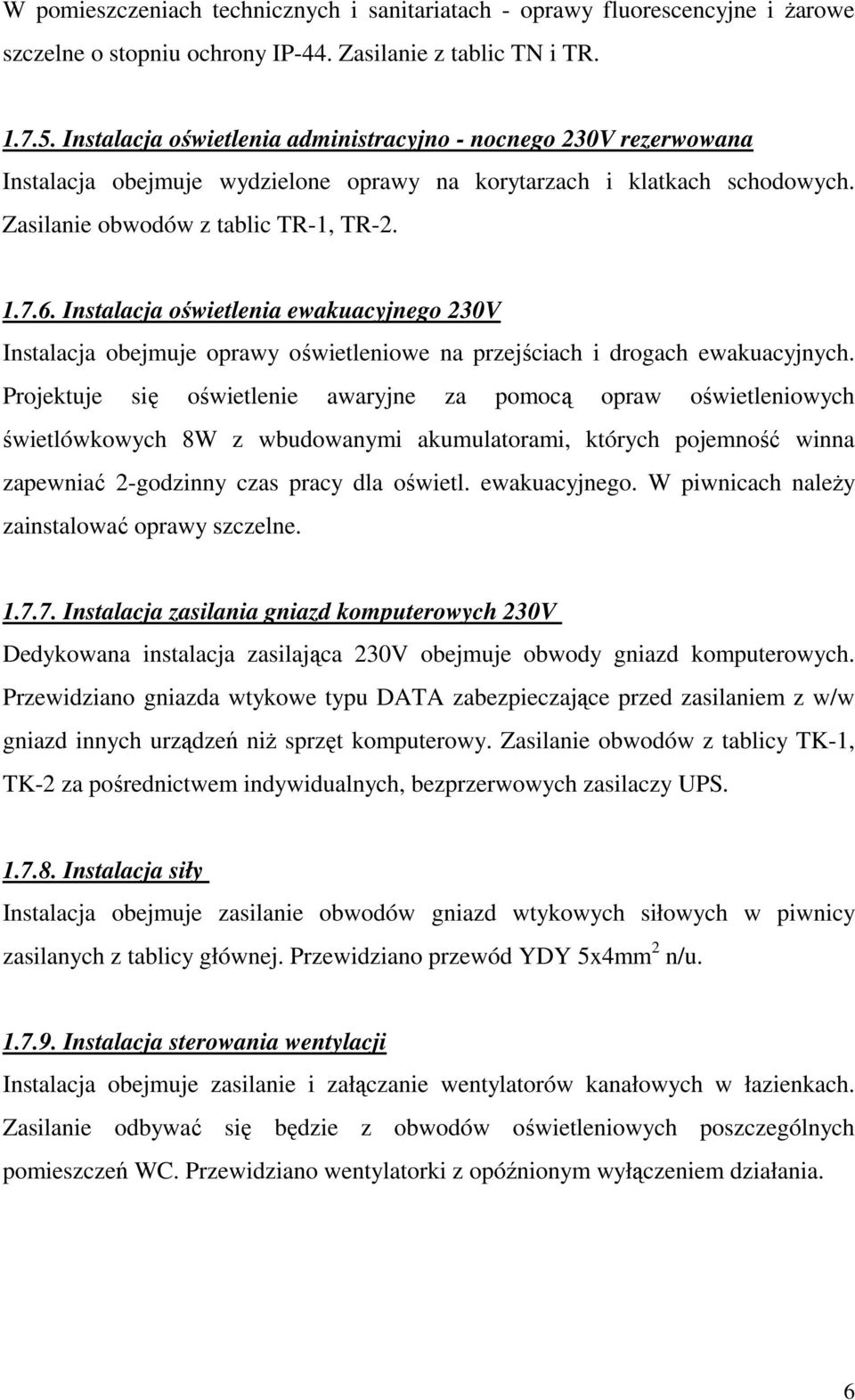

6 W pomieszczeniach technicznych i sanitariatach - oprawy fluorescencyjne i Ŝarowe szczelne o stopniu ochrony IP-44. Zasilanie z tablic TN i TR Instalacja oświetlenia administracyjno - nocnego 230V rezerwowana Instalacja obejmuje wydzielone oprawy na korytarzach i klatkach schodowych. Zasilanie obwodów z tablic TR-1, TR Instalacja oświetlenia ewakuacyjnego 230V Instalacja obejmuje oprawy oświetleniowe na przejściach i drogach ewakuacyjnych. Projektuje się oświetlenie awaryjne za pomocą opraw oświetleniowych świetlówkowych 8W z wbudowanymi akumulatorami, których pojemność winna zapewniać 2-godzinny czas pracy dla oświetl. ewakuacyjnego. W piwnicach naleŝy zainstalować oprawy szczelne Instalacja zasilania gniazd komputerowych 230V Dedykowana instalacja zasilająca 230V obejmuje obwody gniazd komputerowych. Przewidziano gniazda wtykowe typu DATA zabezpieczające przed zasilaniem z w/w gniazd innych urządzeń niŝ sprzęt komputerowy. Zasilanie obwodów z tablicy TK-1, TK-2 za pośrednictwem indywidualnych, bezprzerwowych zasilaczy UPS Instalacja siły Instalacja obejmuje zasilanie obwodów gniazd wtykowych siłowych w piwnicy zasilanych z tablicy głównej. Przewidziano przewód YDY 5x4mm 2 n/u Instalacja sterowania wentylacji Instalacja obejmuje zasilanie i załączanie wentylatorów kanałowych w łazienkach. Zasilanie odbywać się będzie z obwodów oświetleniowych poszczególnych pomieszczeń WC. Przewidziano wentylatorki z opóźnionym wyłączeniem działania. 6

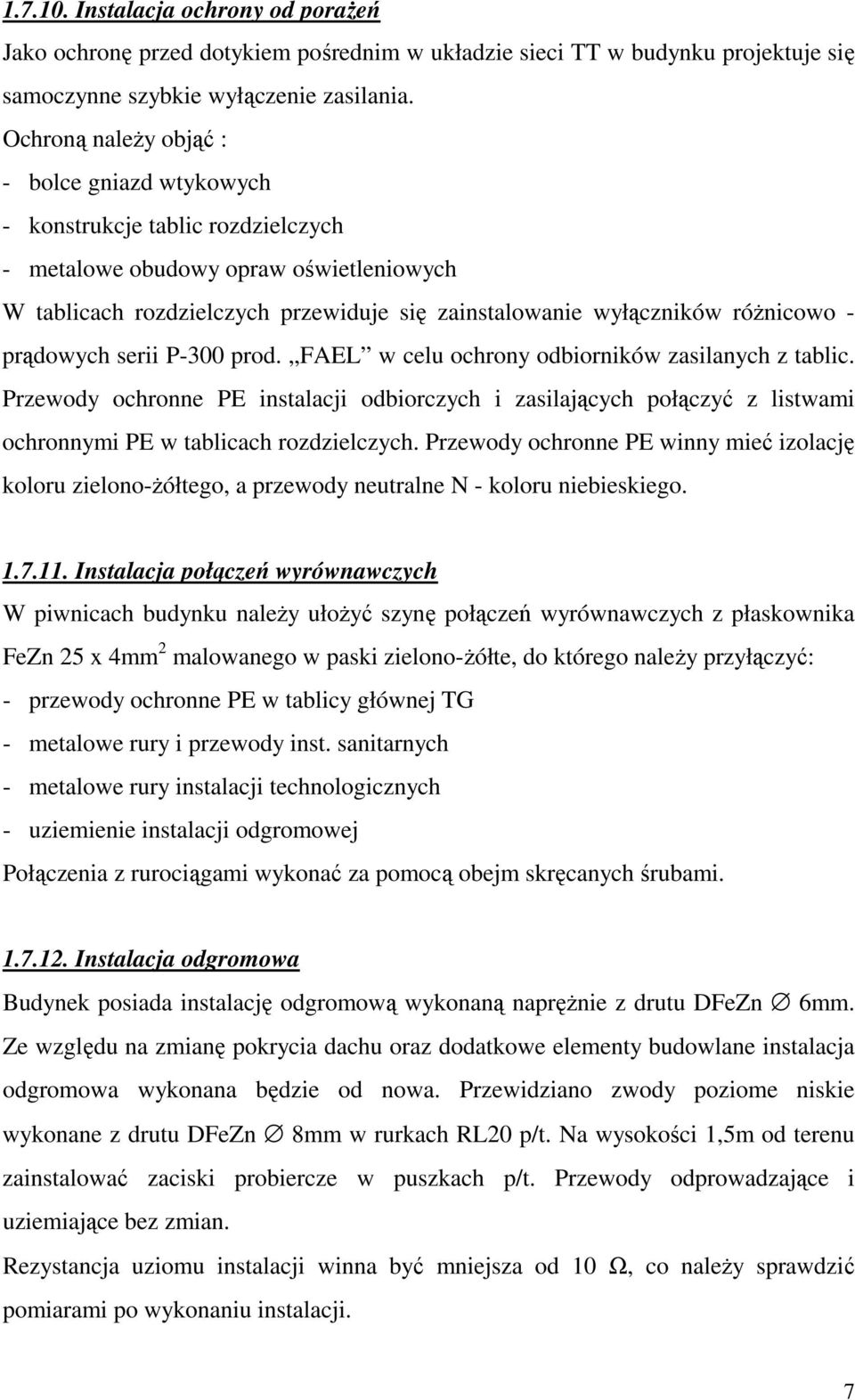

7 Instalacja ochrony od poraŝeń Jako ochronę przed dotykiem pośrednim w układzie sieci TT w budynku projektuje się samoczynne szybkie wyłączenie zasilania. Ochroną naleŝy objąć : - bolce gniazd wtykowych - konstrukcje tablic rozdzielczych - metalowe obudowy opraw oświetleniowych W tablicach rozdzielczych przewiduje się zainstalowanie wyłączników róŝnicowo - prądowych serii P-300 prod. FAEL w celu ochrony odbiorników zasilanych z tablic. Przewody ochronne PE instalacji odbiorczych i zasilających połączyć z listwami ochronnymi PE w tablicach rozdzielczych. Przewody ochronne PE winny mieć izolację koloru zielono-ŝółtego, a przewody neutralne N - koloru niebieskiego Instalacja połączeń wyrównawczych W piwnicach budynku naleŝy ułoŝyć szynę połączeń wyrównawczych z płaskownika FeZn 25 x 4mm 2 malowanego w paski zielono-ŝółte, do którego naleŝy przyłączyć: - przewody ochronne PE w tablicy głównej TG - metalowe rury i przewody inst. sanitarnych - metalowe rury instalacji technologicznych - uziemienie instalacji odgromowej Połączenia z rurociągami wykonać za pomocą obejm skręcanych śrubami Instalacja odgromowa Budynek posiada instalację odgromową wykonaną napręŝnie z drutu DFeZn 6mm. Ze względu na zmianę pokrycia dachu oraz dodatkowe elementy budowlane instalacja odgromowa wykonana będzie od nowa. Przewidziano zwody poziome niskie wykonane z drutu DFeZn 8mm w rurkach RL20 p/t. Na wysokości 1,5m od terenu zainstalować zaciski probiercze w puszkach p/t. Przewody odprowadzające i uziemiające bez zmian. Rezystancja uziomu instalacji winna być mniejsza od 10 Ω, co naleŝy sprawdzić pomiarami po wykonaniu instalacji. 7

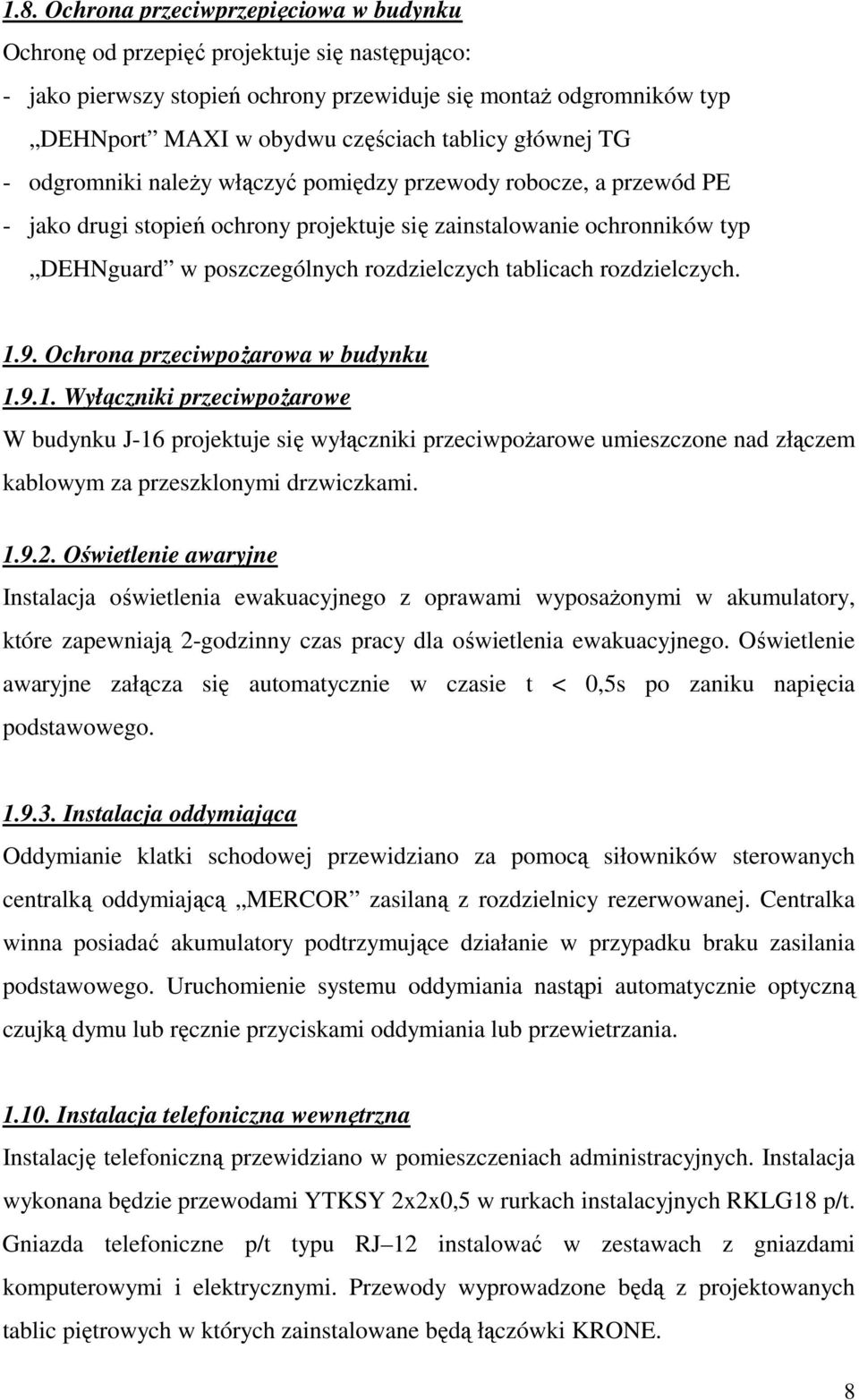

8 1.8. Ochrona przeciwprzepięciowa w budynku Ochronę od przepięć projektuje się następująco: - jako pierwszy stopień ochrony przewiduje się montaŝ odgromników typ DEHNport MAXI w obydwu częściach tablicy głównej TG - odgromniki naleŝy włączyć pomiędzy przewody robocze, a przewód PE - jako drugi stopień ochrony projektuje się zainstalowanie ochronników typ DEHNguard w poszczególnych rozdzielczych tablicach rozdzielczych Ochrona przeciwpoŝarowa w budynku Wyłączniki przeciwpoŝarowe W budynku J-16 projektuje się wyłączniki przeciwpoŝarowe umieszczone nad złączem kablowym za przeszklonymi drzwiczkami Oświetlenie awaryjne Instalacja oświetlenia ewakuacyjnego z oprawami wyposaŝonymi w akumulatory, które zapewniają 2-godzinny czas pracy dla oświetlenia ewakuacyjnego. Oświetlenie awaryjne załącza się automatycznie w czasie t < 0,5s po zaniku napięcia podstawowego Instalacja oddymiająca Oddymianie klatki schodowej przewidziano za pomocą siłowników sterowanych centralką oddymiającą MERCOR zasilaną z rozdzielnicy rezerwowanej. Centralka winna posiadać akumulatory podtrzymujące działanie w przypadku braku zasilania podstawowego. Uruchomienie systemu oddymiania nastąpi automatycznie optyczną czujką dymu lub ręcznie przyciskami oddymiania lub przewietrzania Instalacja telefoniczna wewnętrzna Instalację telefoniczną przewidziano w pomieszczeniach administracyjnych. Instalacja wykonana będzie przewodami YTKSY 2x2x0,5 w rurkach instalacyjnych RKLG18 p/t. Gniazda telefoniczne p/t typu RJ 12 instalować w zestawach z gniazdami komputerowymi i elektrycznymi. Przewody wyprowadzone będą z projektowanych tablic piętrowych w których zainstalowane będą łączówki KRONE. 8

9 1.11. Instalacja komputerowa Lokalną siecią komputerową (LAN) objęto pokoje biurowe. Sieć zaprojektowano w oparciu o istniejący, przeniesiony i rozbudowany o panel 24 portowy punkt dystrybucyjny. Przewód UTP 4x2x0,5 kat. 5e w do poszczególnych gniazd w pokojach funkcyjnych układany będzie w rurkach RKLG20. Na stanowiskach przewidziano gniazda komputerowe RJ 45 kat. 5e. Gniazda instalować w zestawach z gniazdami telefonicznymi elektrycznymi (DATA). 9

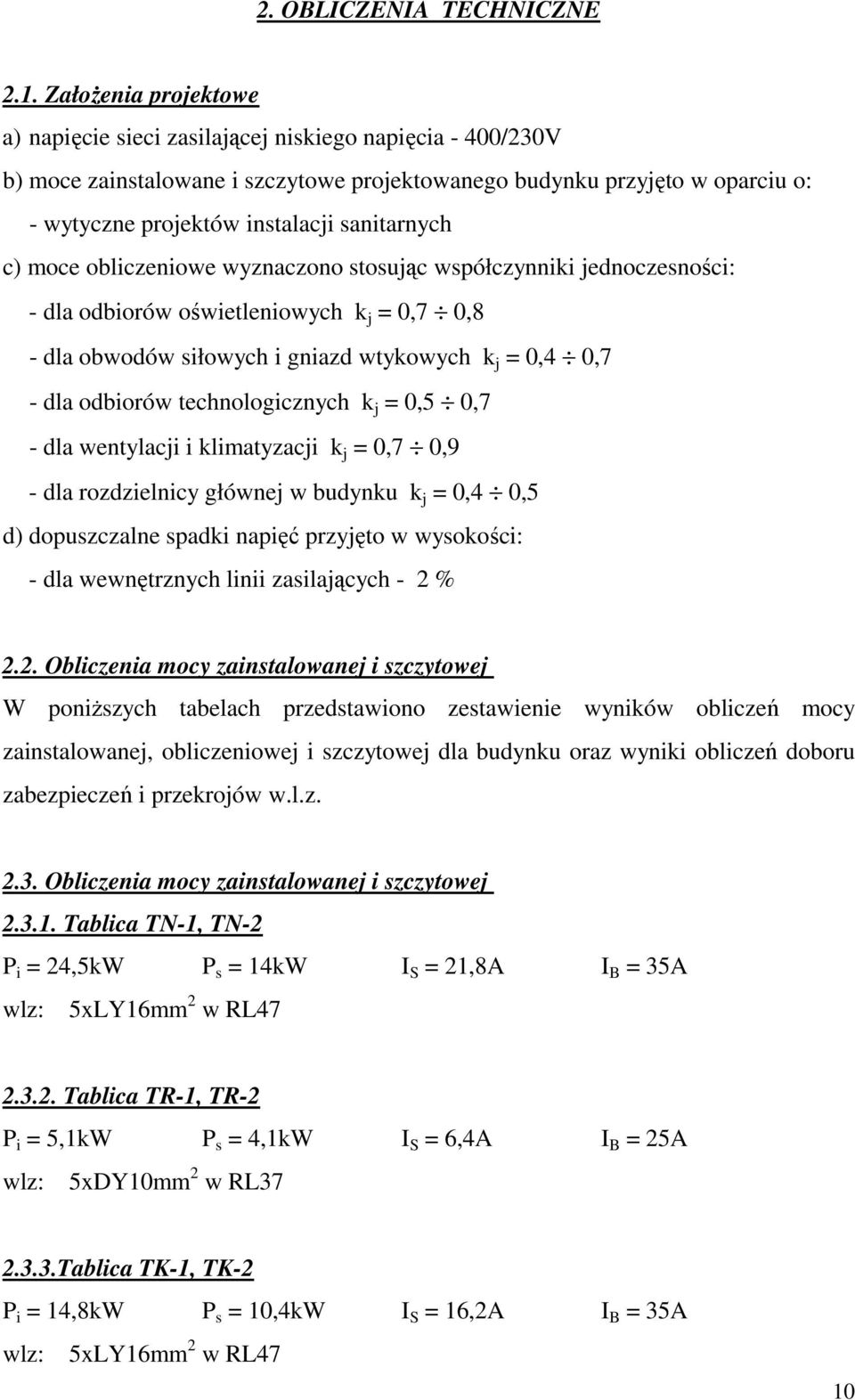

10 2. OBLICZENIA TECHNICZNE 2.1. ZałoŜenia projektowe a) napięcie sieci zasilającej niskiego napięcia - 400/230V b) moce zainstalowane i szczytowe projektowanego budynku przyjęto w oparciu o: - wytyczne projektów instalacji sanitarnych c) moce obliczeniowe wyznaczono stosując współczynniki jednoczesności: - dla odbiorów oświetleniowych k j = 0,7 0,8 - dla obwodów siłowych i gniazd wtykowych k j = 0,4 0,7 - dla odbiorów technologicznych k j = 0,5 0,7 - dla wentylacji i klimatyzacji k j = 0,7 0,9 - dla rozdzielnicy głównej w budynku k j = 0,4 0,5 d) dopuszczalne spadki napięć przyjęto w wysokości: - dla wewnętrznych linii zasilających - 2 % 2.2. Obliczenia mocy zainstalowanej i szczytowej W poniŝszych tabelach przedstawiono zestawienie wyników obliczeń mocy zainstalowanej, obliczeniowej i szczytowej dla budynku oraz wyniki obliczeń doboru zabezpieczeń i przekrojów w.l.z Obliczenia mocy zainstalowanej i szczytowej Tablica TN-1, TN-2 P i = 24,5kW P s = 14kW I S = 21,8A I B = 35A wlz: 5xLY16mm 2 w RL Tablica TR-1, TR-2 P i = 5,1kW P s = 4,1kW I S = 6,4A I B = 25A wlz: 5xDY10mm 2 w RL Tablica TK-1, TK-2 P i = 14,8kW P s = 10,4kW I S = 16,2A I B = 35A wlz: 5xLY16mm 2 w RL47 10

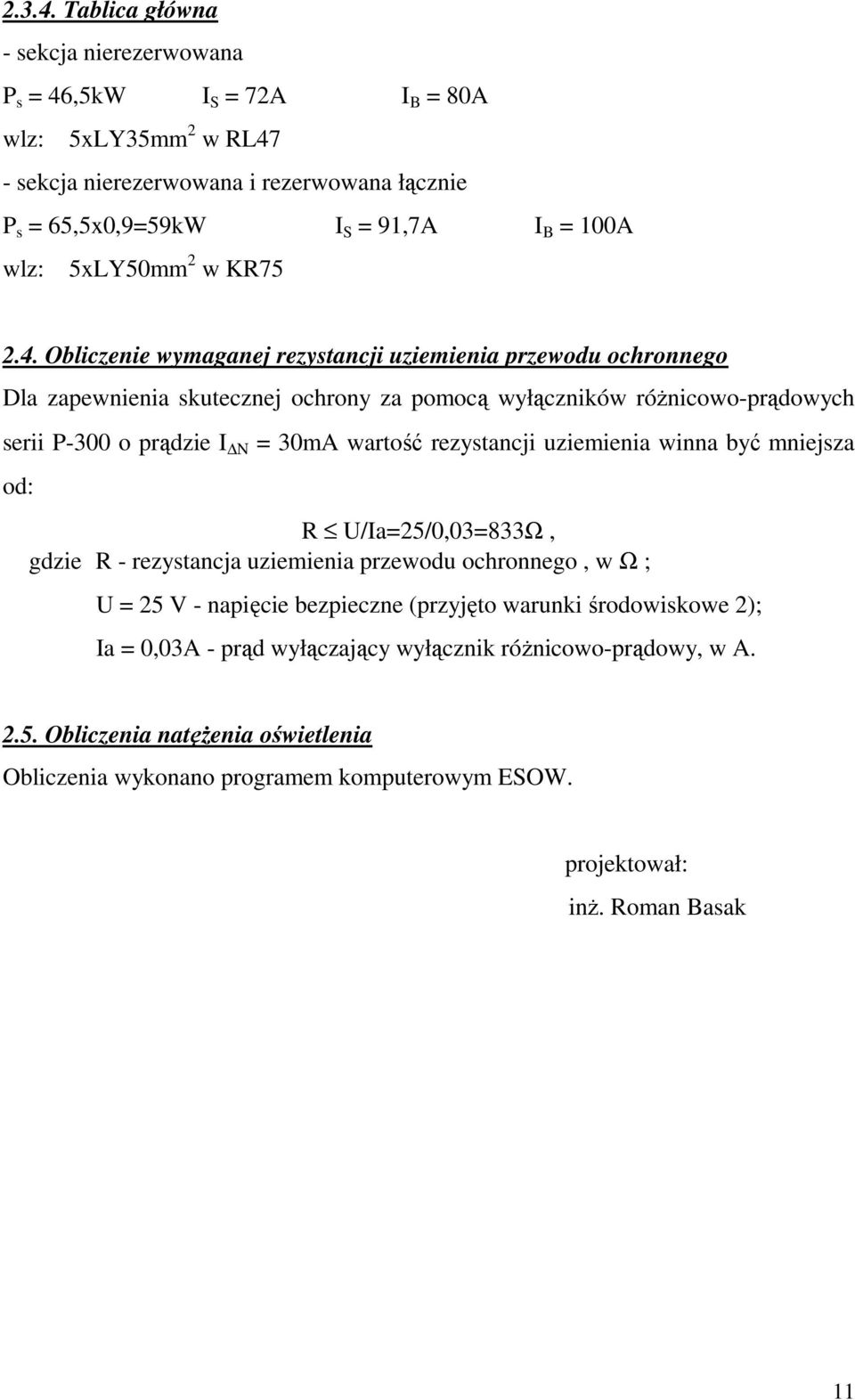

11 Tablica główna - sekcja nierezerwowana P s = 46,5kW I S = 72A I B = 80A wlz: 5xLY35mm 2 w RL47 - sekcja nierezerwowana i rezerwowana łącznie P s = 65,5x0,9=59kW I S = 91,7A I B = 100A wlz: 5xLY50mm 2 w KR Obliczenie wymaganej rezystancji uziemienia przewodu ochronnego Dla zapewnienia skutecznej ochrony za pomocą wyłączników róŝnicowo-prądowych serii P-300 o prądzie I Ν = 30mA wartość rezystancji uziemienia winna być mniejsza od: R U/Ia=25/0,03=833Ω, gdzie R - rezystancja uziemienia przewodu ochronnego, w Ω ; U = 25 V - napięcie bezpieczne (przyjęto warunki środowiskowe 2); Ia = 0,03A - prąd wyłączający wyłącznik róŝnicowo-prądowy, w A Obliczenia natęŝenia oświetlenia Obliczenia wykonano programem komputerowym ESOW. projektował: inŝ. Roman Basak 11
