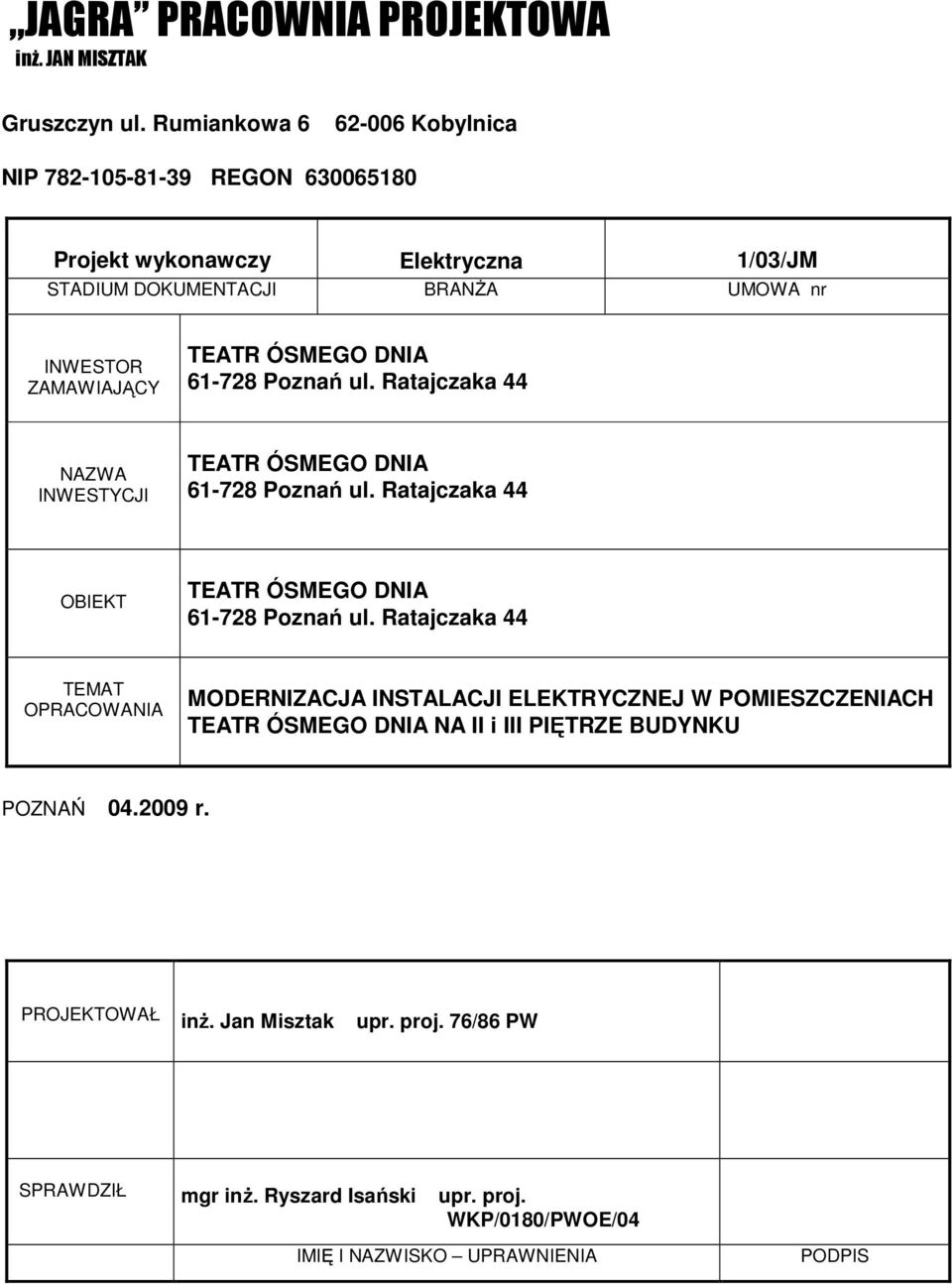

1 JAGRA PRACOWNIA PROJEKTOWA inŝ. JAN MISZTAK Gruszczyn ul. Rumiankowa Kobylnica NIP REGON Projekt wykonawczy Elektryczna 1/3/JM STADIUM DOKUMENTACJI BRANśA UMOWA nr INWESTOR ZAMAWIAJĄCY TEATR ÓSMEGO DNIA Poznań ul. Ratajczaka 44 NAZWA INWESTYCJI TEATR ÓSMEGO DNIA Poznań ul. Ratajczaka 44 OBIEKT TEATR ÓSMEGO DNIA Poznań ul. Ratajczaka 44 TEMAT OPRACOWANIA MODERNIZACJA INSTALACJI ELEKTRYCZNEJ W POMIESZCZENIACH TEATR ÓSMEGO DNIA NA II i III PIĘTRZE BUDYNKU POZNAŃ 4.29 r. PROJEKTOWAŁ inŝ. Jan Misztak upr. proj. 76/86 PW SPRAWDZIŁ mgr inŝ. Ryszard Isański upr. proj. WKP/18/PWOE/4 IMIĘ I NAZWISKO UPRAWNIENIA PODPIS

ÓSMEGO DNIA 61-728 Poznań ul. Ratajczaka 44 NAZWA INWESTYCJI TEATR ÓSMEGO DNIA 61-728 Poznań ul. Ratajczaka 44 OBIEKT TEATR ÓSMEGO DNIA 61-728 Poznań ul.

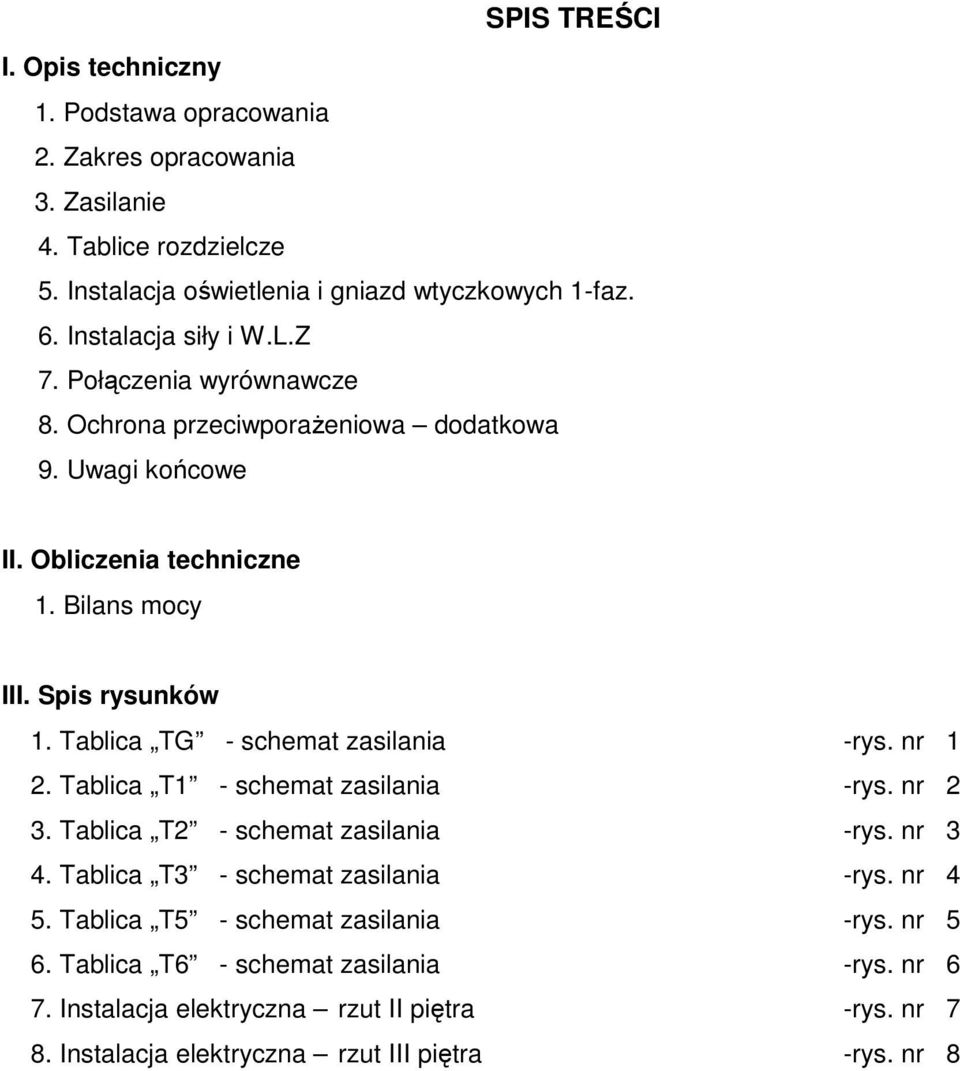

2 SPIS TREŚCI I. Opis techniczny Podstawa opracowania Zakres opracowania Zasilanie 4. Tablice rozdzielcze 5. Instalacja oświetlenia i gniazd wtyczkowych 1-faz. 6. Instalacja siły i W.L.Z 7. Połączenia wyrównawcze 8. Ochrona przeciwporaŝeniowa dodatkowa 9. Uwagi końcowe II. Obliczenia techniczne Bilans mocy III. Spis rysunków Tablica TG - schemat zasilania -rys. nr 1 Tablica T1 - schemat zasilania -rys. nr 2 Tablica T2 - schemat zasilania -rys. nr 3 4. Tablica T3 - schemat zasilania -rys. nr 4 5. Tablica T5 - schemat zasilania -rys. nr 5 6. Tablica T6 - schemat zasilania -rys. nr 6 7. Instalacja elektryczna rzut II piętra -rys. nr 7 8. Instalacja elektryczna rzut III piętra -rys. nr 8

Spis rysunków Tablica TG - schemat zasilania -rys. nr 1 Tablica T1 - schemat zasilania -rys. nr 2 Tablica T2 - schemat zasilania -rys. nr 3 4.

3 I. OPIS TECHNICZNY Podstawa opracowania Projekt opracowano na podstawie: - zlecenia Inwestora - podkładów budowlanych - inwentaryzacji na obiekcie - wytycznych technologicznych Inwestora - obowiązujących norm i przepisów Zakres opracowania Przedmiotem opracowania jest projekt wykonawczy modernizacji instalacji elektrycznej wewnętrznej (zalicznikowej) w pomieszczeniach Teatru Ósmego Dnia na II i III piętrze budynku w Poznaniu ul, Ratajczaka 44. W skład opracowania wchodzą: -wymiana tablicy TG -wymiana tablicy T1 -wymiana tablicy T2 -wymiana tablicy T3 -projekt tablicy T5 -wymiana tablicy T6 -instalacja oświetlenia ogólnego -instalacja gniazd wtyczkowych 1-faz. -instalacja gniazd wtyczkowych 3-faz. -instalacja siły -instalacja zasilania wentylacji -połączenia wyrównawcze Zasilanie Obecnie tablica główna TG znajdująca się na II piętrze budynku, zasilana jest kablem typu YKY 5x16mm2, wyprowadzonym z tablicy pomiarowej TP znajdującej się na parterze. Na tablicy TP znajduje się pomiar energii elektrycznej bezpośredni z licznikiem energii elektrycznej C52 i zabezpieczeniem przelicznikowym 5A.

Dnia na II i III piętrze budynku w Poznaniu ul, Ratajczaka 44.

4 Umowa z ENEA opiewa na Pp=32kW. W związku z modernizacją i wzrostem mocy zapotrzebowanej do Pz=6,kW będzie konieczna zmiana kabla zasilającego oraz układu pomiarowego. Inwestor wystąpił o zwiększenie mocy przyłączeniowej do ENEA, Zwiększenie mocy przyłączeniowej nie wchodzi w zakres niniejszej dokumentacji, ujęte będzie w osobnym opracowaniu. 4. Tablice rozdzielcze Projektowane tablice rozdzielcze przystosowane są do zwiększonej mocy i zasilania docelowego. Istniejące tablice piętrowe naleŝy zdemontować a na ich miejsce zlokalizować projektowane tablice rozdzielcze. Wyjątkiem jest tablica T4 zlokalizowana na korytarzu II piętra i zasilająca pomieszczenia biurowe, która nie ulegnie zmianie. Projektowaną tablicę T2 naleŝy zlokalizować w nowym miejscu. Zaprojektowano nową tablicę T5, którą zlokalizowano w pomieszczeniu barku. Tablicę główną TG zaprojektowano z rozdzielnicy typu XL 4 LEGRAND, którą zlokalizowano we wnęce pozostałej po demontaŝu starej tablicy głównej. Tablice :T1, T2, T3, T5, T6 zaprojektowano z rozdzielnic wnękowych typu XL 16 LEGRAND, Schematy tablic pokazano na rys. nr 1, 2,3,4,5, Instalacja oświetlenia i gniazd wtyczkowych 1-faz. Istniejącą instalację oświetlenia i gniazd wtyczkowych 1-faz. w modernizowanych pomieszczeniach naleŝy zdemontować. Nową instalację oświetlenia zaprojektowano przewodami typu YDYp 3x1,5mm 2 układanymi w tynku z osprzętem p/t nieuszczelnionym. W łazience i pomieszczeniach WC instalację wykonać z osprzętem kroploszczelnym. W Sali czarnej i niebieskiej instalację wykonać na tynku w rurkach. Łączniki instalować na wys. 1,4m. W pomieszczeniach nr 4, 4a, 9, 1, 2, 4 oraz nad stropem podwieszonym stosować osprzęt kroploszczelny. Łączniki instalować na wys. 1,4m. Istniejąca instalacja oświetlenia ewakuacyjnego z oprawami pozostanie bez zmian. Nową instalację gniazd wtyczkowych 1-faz zaprojektowano przewodami typu YDYp 3x2,5mm 2 układanymi j.w.

Tablice rozdzielcze Projektowane tablice rozdzielcze przystosowane są do zwiększonej mocy i zasilania docelowego.

5 Gniazda instalować na wys.,3m a w pomieszczeniach W.C i łazienkach na wys. 1,2m oraz zgodnie z wysokościami podanymi na rysunkach. Wysokość montaŝu gniazd i ich dokładną lokalizację w sali czarnej i niebieskiej uzgodnić z Inwestorem. zaprojektowano przy pomocy opraw świetlówkowych oraz opraw ze świetlówkami kompaktowymi. Instalację pokazano na rys. nr Instalacja siły i W.L.Z. Istniejące W.L.Z-ty (z wyjątkiem W.L.Z-tu do talicy T4 ) oraz instalację siłową w modernizowanych pomieszczeniach naleŝy zdemontować. Nowe W.L.Z-ty zaprojektowano kablami typu YKY o przekrojach podanych na schematach zasilania, układanymi p/t. Instalację gniazd wtyczkowych 3-faz. i zasilanie P.P.W. (przepływowe podgrzewacze wody) Zaprojektowano przewodami typu YDY 5x6mm 2 układanymi jak w pkt. 5.Instalację siły zaprojektowano przewodami typu YDY, o przekrojach podanych na schematach zasilania, układanymi jak w pkt.5. Instalację pokazano z rys. nr 7, Połączenia wyrównawcze Połączenia wyrównawcze miejscowe w węzłach sanitarnych,wc i umywalni wykonać przewodem typu LY 4mm 2 układanym p/t. Do połączeń wyrównawczych podłączyć rury metalowe wod.-kan., c.o., c.w., broziki metalowe oraz szyny ochronną PE na najbliŝszej tablicy. 8. Ochrona przeciwporaŝeniowa - dodatkowa Jako system ochrony dodatkowej przed poraŝeniem elektrycznym przyjęto samoczynne wyłączenie zasilania. Zaprojektowano układ sieciowy TN-S. Instalację wewnętrzną naleŝy wykonać zgodnie z wymaganiami normy PN-IEC 6364, Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75/22, poz.69) i innymi obowiązującymi przepisami. Instalowane urządzenia powinny spełniać wymagania norm oraz posiadać odpowiednie atesty.

Instalację pokazano na rys. nr 7. 6. Instalacja siły i W.L.Z. Istniejące W.L.Z-ty (z wyjątkiem W.L.Z-tu do talicy T4 ) oraz instalację siłową w modernizowanych pomieszczeniach naleŝy zdemontować.

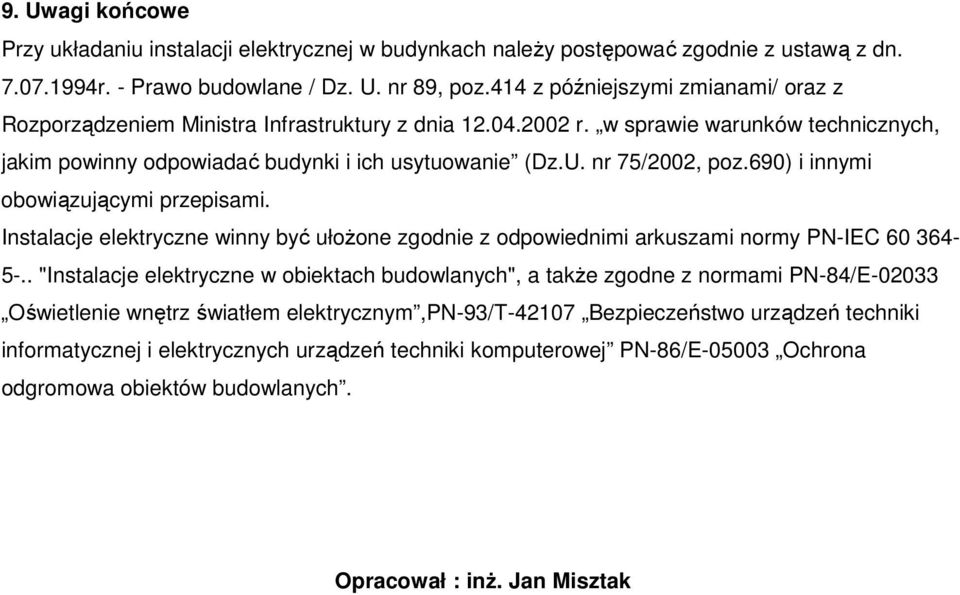

6 9. Uwagi końcowe Przy układaniu instalacji elektrycznej w budynkach naleŝy postępować zgodnie z ustawą z dn r. - Prawo budowlane / Dz. U. nr 89, poz.414 z późniejszymi zmianami/ oraz z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75/22, poz.69) i innymi obowiązującymi przepisami. Instalacje elektryczne winny być ułoŝone zgodnie z odpowiednimi arkuszami normy PN-IEC "Instalacje elektryczne w obiektach budowlanych", a takŝe zgodne z normami PN-84/E-233 wnętrz światłem elektrycznym,pn-93/t-4217 Bezpieczeństwo urządzeń techniki informatycznej i elektrycznych urządzeń techniki komputerowej PN-86/E-53 Ochrona odgromowa obiektów budowlanych. Opracował : inŝ. Jan Misztak

69) i innymi obowiązującymi przepisami. Instalacje elektryczne winny być ułoŝone zgodnie z odpowiednimi arkuszami normy PN-IEC 6 364-5-.

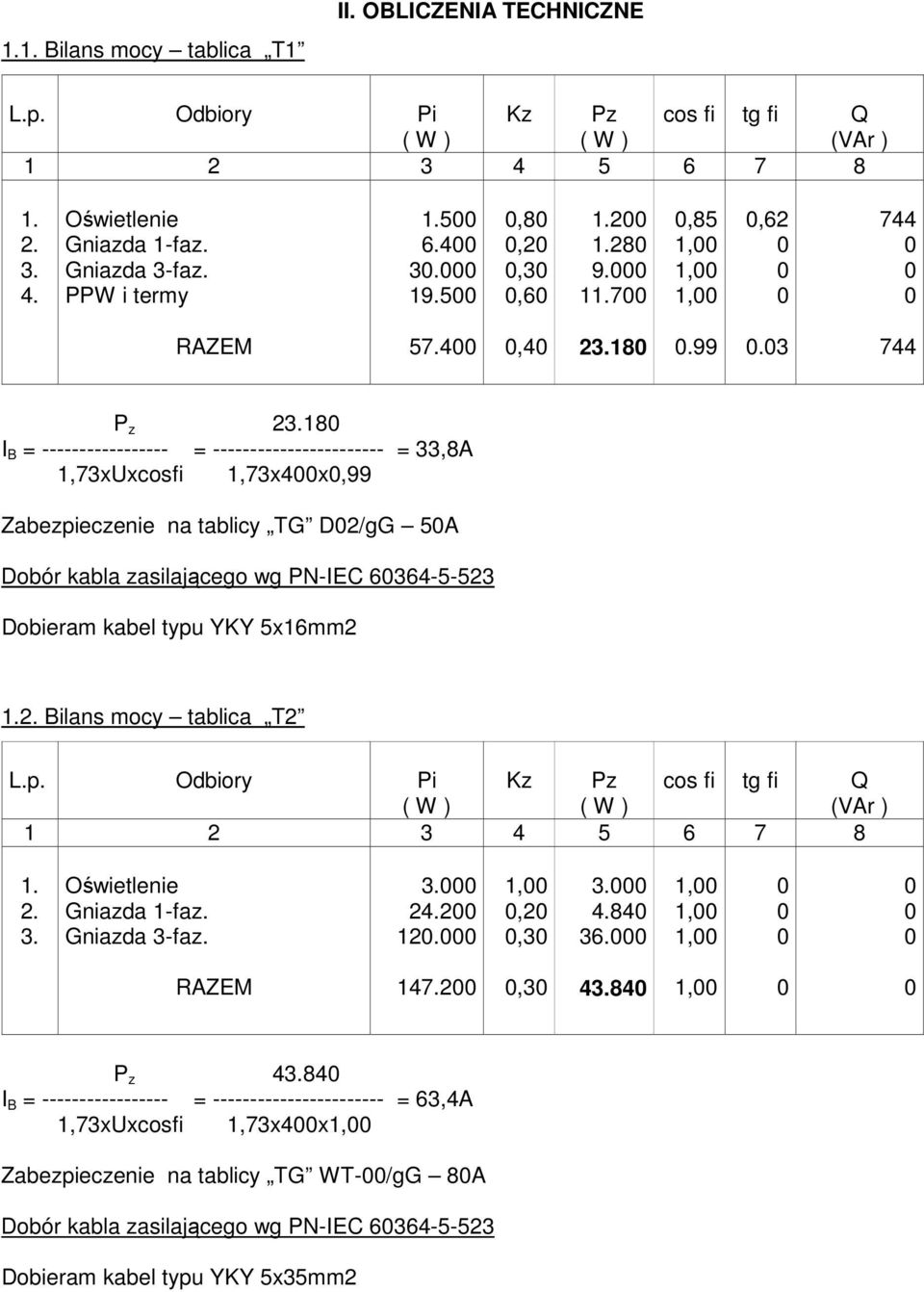

7 Bilans mocy tablica T1 II. OBLICZENIA TECHNICZNE 4. Gniazda 3-faz. PPW i termy ,8,2,3, ,85 1, 1, 1,, , P z 218 I B = = = 33,8A 1,73xUxcosfi 1,73x4x,99 Zabezpieczenie na tablicy TG D2/gG 5A Dobór kabla zasilającego wg PN-IEC Dobieram kabel typu YKY 5x16mm2 Bilans mocy tablica T2 Gniazda 3-faz ,,2, , 1, 1, 147.2, , P z 484 I B = = = 63,4A 1,73xUxcosfi 1,73x4x1, Zabezpieczenie na tablicy TG WT-/gG 8A Dobór kabla zasilającego wg PN-IEC Dobieram kabel typu YKY 5x35mm2

wg PN-IEC 6364-5-523 Dobieram kabel typu YKY 5x16mm2 Bilans mocy tablica T2 Gniazda 3-faz. 24.2 1 1,,2,3 4.84 36. 1, 1, 1, 147.

8 Bilans mocy tablica T3 Gniazda 3-faz ,,2, , 1, 1, 112, , P z 364 I B = = = 48,6A 1,73xUxcosfi 1,73x4x1, Zabezpieczenie na tablicy TG WT-/gG 63A Dobór kabla zasilającego wg PN-IEC Dobieram kabel typu YKY 5x25mm2 4. Bilans mocy tablica T Bojler Komputery Suszarki PPW ,8,2,6,5,4, ,85 1, 1, 1, 1, 1,, , P z 2 I B = = = 29,2A 1,73xUxcosfi 1,73x4x,99 Zabezpieczenie na tablicy TG D2/gG 5A Dobór kabla zasilającego wg PN-IEC Dobieram kabel typu YKY 5x16mm2

kabla zasilającego wg PN-IEC 6364-5-523 Dobieram kabel typu YKY 5x25mm2 4. Bilans mocy tablica T5 4. 5. 6. Bojler Komputery Suszarki PPW 2 5.8 5 2 24.

9 5. Bilans mocy tablica T6 PPW 7.2 7,6,2, , 1, 1, 82, , P z I B = = = 56,7A 1,73xUxcosfi 1,73x4x1, Zabezpieczenie na tablicy TG WT-/gG 63A Dobór kabla zasilającego wg PN-IEC Dobieram kabel typu YKY 5x25mm2 6. Bilans mocy tablica TG Tablica P.POś (istn.) Tablica T1 Tablica T2 Tablica T3 Tablica T4 Tablica T5 Tablica T6 Klimatyzacja ,8,4,3,3,6,53,48, ,99 1, 1, 1, 1, 1,,8,3,5, , Współczynnik jedn. Kj=, , ,99,4 264 P z I B = = = 86,5A 1,73xUxcosfi 1,73x4x1, Opracował : inŝ. Jan Misztak

typu YKY 5x25mm2 6. Bilans mocy tablica TG 4. 5. 6. 7. 8. Tablica P.POś (istn.) Tablica T1 Tablica T2 Tablica T3 Tablica T4 Tablica T5 Tablica T6 Klimatyzacja 57.4 147.2 112 18.4 37.
