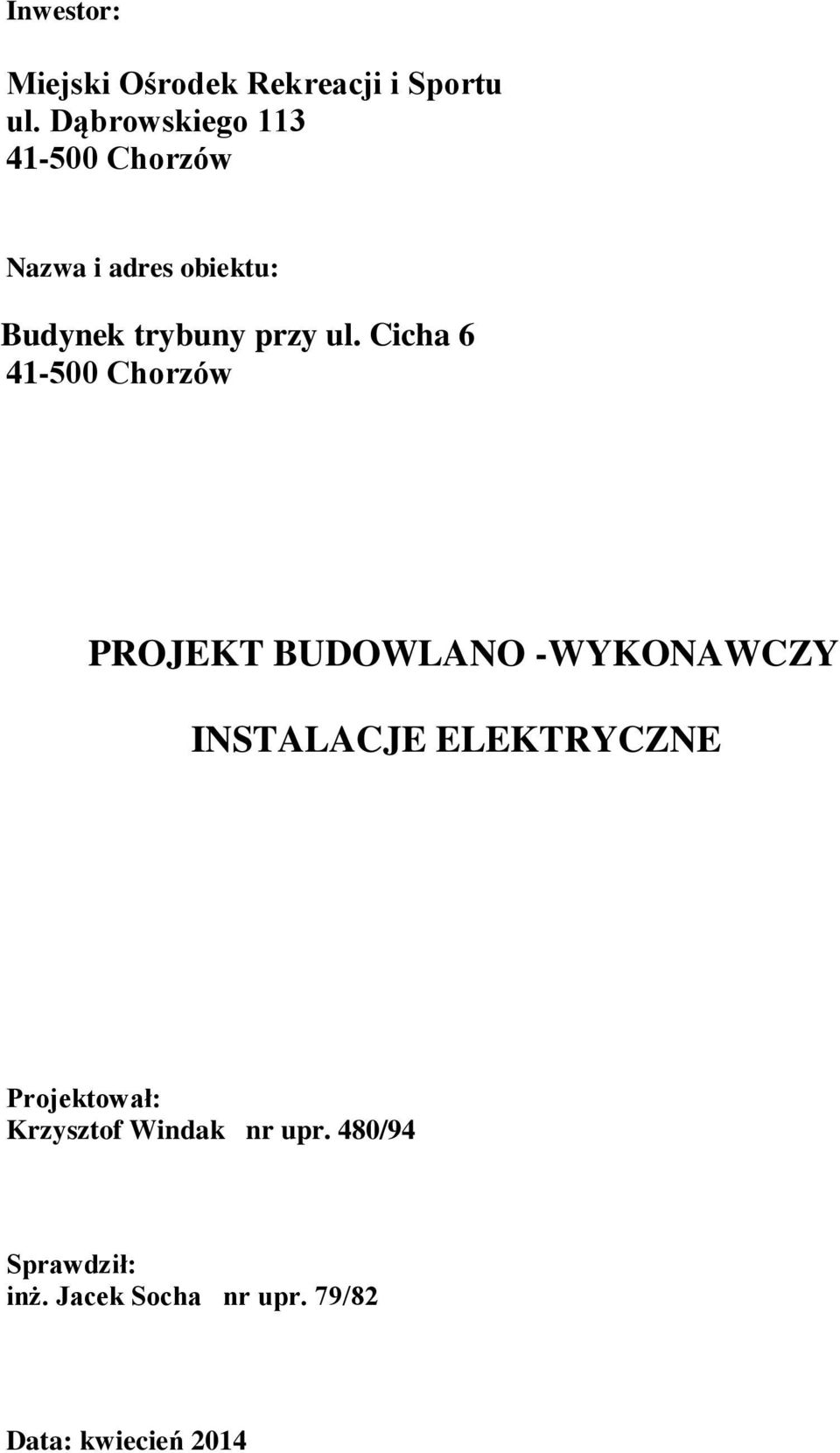

1 Inwestor: Miejski Ośrodek Rekreacji i Sportu ul. Dąbrowskiego Chorzów Nazwa i adres obiektu: Budynek trybuny przy ul. Cicha Chorzów PROJEKT BUDOWLANO -WYKONAWCZY INSTALACJE ELEKTRYCZNE Projektował: Krzysztof Windak nr upr. 480/94 Sprawdził: inż. Jacek Socha nr upr. 79/82 Data: kwiecień 2014

2 1. OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Zakres opracowania Zasilanie w energię elektryczną Wewnętrzne linie zasilające Tablice rozdzielcze TP1, TP2, TP3, TP Instalacja oświetlenia ogólnego Instalacja gniazd wtykowych Instalacja siły Instalacja oświetlenia awaryjnego Instalacja ochrony przeciwporażeniowej Uwagi końcowe Obliczenia SPIS RYSUNKÓW Schemat ideowy i rysunek montażowy rozdzielnicy RGT... E Schemat ideowy i rysunek montażowy tablicy TP1... E Schemat ideowy i rysunek montażowy tablicy TP2... E Schemat ideowy i rysunek montażowy tablicy TP3... E Schemat ideowy i rysunek montażowy tablicy TP4... E Instalacja oświetlenia - rzut parteru... E Instalacja oświetlenia - rzut piętra i kabin... E Instalacja siły i gniazd wtykowych - rzut parteru... E Instalacja siły i gniazd wtykowych - rzut piętra i kabin... E Plan oświetlenia awaryjnego - rzut zadaszenia trybuny... E

3 1. Opis techniczny 1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt instalacji elektrycznych w budynku trybuny przy ul. Cicha 6 w Chorzowie. 2. Podstawa opracowania - umowa na wykonanie projektu - inwentaryzacja budowlana pomieszczeń obiektu - inwentaryzacja elektryczna pomieszczeń obiektu - pomiary natężenia oświetlenia awaryjnego wykonane w styczniu 2014r. - obowiązujące przepisy i normy - uzgodnienia z konsultantami Inwestora 3. Zakres opracowania Projekt instalacji elektrycznych w budynku trybuny przy ul. Cicha 6 w Chorzowie obejmuje swoim zakresem następujące pozycje: - zasilanie w energię elektryczną - wewnętrzne linie zasilające - tablice rozdzielcze TP1, TP2, TP3, TP4 - instalacja oświetlenia ogólnego - instalacja gniazd wtykowych - instalacja siły - instalacja oświetlenia awaryjnego - Instalacja ochrony przeciwporażeniowej Projekt nie obejmuje swoim zakresem zewnętrznych linii zasilających, instalacji odgromowej, instalacji teletechnicznej, sygnalizacyjnej i innych instalacji niskoprądowych. 4. Zasilanie w energię elektryczną Zasilanie projektowanych urządzeń realizowane będzie z istniejącej rozdzielni głównej RGT zlokalizowanej na poziomie parteru w budynku trybuny. Zasilanie w energię elektryczną pracować będzie w układzie TN-C, natomiast od rozdzielnicy głównej RGT, wewnętrzne linie zasilające w układzie TN-S na napięciu 400/230V. Rozdzielnica wyposażona jest w aparaty przystosowane do zabudowy na szynie TH35 i jest rozdzielnicą niedawno wymienioną. Do zabezpieczenia zasilanych obwodów wyposażona jest w wyłączniki nadprądowe i rozłączniki izolacyjne z podstawami bezpiecznikowymi. W polach niezajętych przez aparaturę należy dobudować dodatkowe rozłączniki izolacyjne z podstawami bezpiecznikowymi oraz jako uzupełniający środek ochrony przed dotykiem bezpośrednim wyłączniki ochronne różnicowo-prądowe na znamionowy prąd wyzwalający 30mA. Szczegóły rozwiązania pokazano na schemacie ideowym rozdzielnicy głównej RGT rys nr E

4 5. Wewnętrzne linie zasilające Projekt obejmuje wymianę istniejących przewodów wewnętrznych linii zasilających wyprowadzonych z tablicy głównej RGT do istniejących i projektowanych tablic. Wewnętrzne linie zasilające zaprojektowano kablami elektroenergetycznymi z żyłami miedzianymi i izolacji PVC o napięciu izolacji 0,6/1kV. Kable należy układać w istniejących ciągach kablowych, w przestrzeni instalacyjnej nad sufitem podwieszanym oraz w rurkach ochronnych. Typy i przekroje kabli zasilających pokazano na schemacie ideowym rozdzielnicy głównej RGT rys nr E Tablice rozdzielcze TP1, TP2, TP3, TP4 Projekt obejmuje wymianę starych tablic rozdzielczych, z wyjątkiem tablic gabinetu odnowy, kabiny policji i monitoringu, kawiarni i kotłowni. Projektowane nowe tablice rozdzielcze parteru TP1, piętra TP2, kabin TP3 i kiosku TP4 należy wykonać w obudowach modułowych przystosowanych do zabudowy aparatury na szynie TH35. Tablice te wyposażone będą w odpowiednią aparaturę łączeniową, zabezpieczającą i sygnalizacyjną. Powinny być przystosowane do połączeń w układzie TN-S (oddzielna, izolowana szyna neutralna i oddzielna szyna ochronna). Rozmieszczenie poszczególnych tablic rozdzielczych pokazano na planach instalacji, a szczegóły rozwiązania pokazano na schematach ideowych tablic TP1, TP2, TP3 i TP4 rys. nr E.4.02, E.4.03, E.4.04 i E Instalacja oświetlenia ogólnego Projekt obejmuje wymianę starych przewodów instalacji oświetleniowych, z wyjątkiem pomieszczeń poza zakresem opracowania pokazanych na planach instalacji. Obwody oświetlenia zaprojektowano przewodami elektroenergetycznymi z żyłami miedzianymi i izolacji PVC o napięciu izolacji 750V. Przewody należy układać w rurkach instalacyjnych w ścianach lub w listwach instalacyjnych naściennych. Projekt obejmuje także wymianę istniejących niektórych starych opraw oświetleniowych i montaż nowych. Łączniki oświetlenia pozostają bez zmian, natomiast nowe łączniki oświetlenia należy montować na wysokości 1,4m od podłogi, w odległości 15cm od krawędzi drzwi do osi łącznika. Rozmieszczenie i typy projektowanych opraw oświetleniowych pokazano na poszczególnych planach instalacji oświetlenia. Oprawy wg oznaczeń na rysunkach. 8. Instalacja gniazd wtykowych Projekt obejmuje wymianę starych przewodów instalacji gniazd wtykowych, z wyjątkiem pomieszczeń poza zakresem opracowania pokazanych na planach instalacji. Obwody gniazd zaprojektowano przewodami elektroenergetycznymi z żyłami miedzianymi i izolacji PVC o napięciu izolacji 750V. Przewody należy układać w rurkach instalacyjnych w ścianach lub w listwach instalacyjnych naściennych. Projekt obejmuje także wymianę istniejących niektórych starych gniazd wtykowych i montaż nowych. Montaż nowych gniazd należy uzgodnić przedstawicielem służb technicznych Inwestora. Rozmieszczenie i typy projektowanych gniazd pokazano na poszczególnych planach instalacji siły i gniazd wtykowych. 3

5 9. Instalacja siły Projekt obejmuje wymianę przewodów zasilających jednostki zewnętrzne klimatyzatorów i gniazd wtykowych siłowych 3-faz. Obwody siłowe zaprojektowano przewodami elektroenergetycznymi z żyłami miedzianymi i izolacji PVC o napięciu izolacji 750V. Przewody należy układać w rurkach instalacyjnych w ścianach lub w listwach instalacyjnych naściennych. 10. Instalacja oświetlenia awaryjnego W budynku trybuny aktualnie istnieje system oświetlenia awaryjnego. Jednakże na podstawie pomiarów natężenia oświetlenia awaryjnego wykonanych w styczniu 2014r. wykonanych przez firmę IBF-Fire Protection (kopia pomiarów w posiadaniu Inwestora) w niektórych pomieszczeniach stwierdzono wartości niższe od wymaganych. Projekt obejmuje montaż dodatkowego oświetlenia awaryjnego tylko w tych miejscach, w których natężenie oświetlenia awaryjnego było niższe od wymaganego oraz wymianę opraw oświetlenia awaryjnego trybuny głównej. W projekcie zastosowano system oświetlenia awaryjnego opartego na oprawach z wewnętrznym źródłem zasilania (akumulatory w oprawach). Najważniejszą zaletą takiego systemu jest rozproszenie bezpieczeństwa na wszystkie oprawy oświetlenia awaryjnego w obiekcie, z których każda przełącza się w tryb pracy awaryjnej niezależnie od innych urządzeń systemu. To wymaganie idealnie spełniają systemy oparte na oprawach z własnym akumulatorem w wykonaniu AUTOTESTU. Posiadają one automatyczny nadzór napięcia sieci i stanu akumulatora oraz automatyczne przełączanie z pracy podstawowej na awaryjną. Stan oprawy sygnalizowany jest za pomocą dwóch diod LED. Diody nie świecą podczas pracy awaryjnej oprawy. Dioda zielona informuje o stanie baterii: - świecenie ciągłe: bateria naładowana - miga: trwa ładowanie baterii - nie świeci: brak baterii lub przerwa w obwodzie ładowania Dioda czerwona informuje o stanie modułu: - miga: trwa wykonywanie testu A lub B - świecenie ciągłe: błąd testu A lub B, brak baterii lub awaria Należy zastosować oprawy oświetlenia awaryjnego w wersji ciemna, które przy zasilaniu z sieci są w trybie czuwania, oprawa nie świeci. Przy braku napięcia zasilania automatycznie przełączają się w tryb pracy awaryjnej. Wszystkie oprawy oświetlenia awaryjnego wyposażone będą we własne źródło zasilania (akumulatory w oprawach) zdolne do podtrzymania zasilania przez 2 godziny po zaniku napięcia podstawowego. Dodatkowo oprawy awaryjne trybuny głównej wyposażone będą w akumulatory z grzałką z układem termostatu. Oprawy oświetlenia awaryjnego należy podłączyć dodatkowym przewodem do puszki instalacyjnej najbliższego obwodu oświetlenia podstawowego z przed wyłącznika. Dodatkowe oprawy awaryjne doświetlające drogę ewakuacyjną (WERSJA CIEMNE) muszą być montowane do sufitu prostopadle do długości korytarza, do ściany lub do konstrukcji tak, aby prawidłowo doświetlały drogę ewakuacyjną. Wszystkie oprawy oświetlenia awaryjnego ujęte w projekcie posiadają pozytywne wyniki badań na zgodność z normą PN-EN wykonane w laboratoriach 4

6 akredytowanych zgodnie z przepisami o systemie zgodności. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 roku(dz.u. Nr 85 poz.553) takie badania są wymagane dla uzyskania świadectwa dopuszczenia, wydawanego przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej im. Józefa Tuliszkowskiego w Józefowie. Rozmieszczenie opraw oraz sposób ich montażu przedstawiony jest na poszczególnych rzutach instalacji oświetlenia. Obliczenia natężenia oświetlenia znajdują się w archiwum dokumentacji u Projektanta. 11. Instalacja ochrony przeciwporażeniowej Instalacja elektryczna została zaprojektowana w układzie TN-S. Z poszczególnych tablic rozdzielczych do odbiornika prowadzony jest dodatkowy przed ochronny PE. W obwodach niskiego napięcia jako dodatkowy środek ochrony przed porażeniem prądem elektrycznym zastosowane zostało samoczynne wyłączenia zasilania. W obwodach gniazd wtykowych, jako uzupełniający środek ochrony przed dotykiem bezpośrednim zastosowane zostały wyłączniki ochronne różnicowo-prądowe na znamionowy prąd wyzwalający 30mA. Skuteczność ochrony przed porażeniem prądem elektrycznym należy sprawdzić przez pomiary po wykonaniu instalacji. Wymagania dotyczące czasu odłączenia są spełnione gdy: Zs * Ja < Uo gdzie : Zs - impedancja pętli zwarcia Ja - wartość prądu w amperach, zapewniająca zadziałanie urządzenia odłączającego w czasie nie przekraczającym 5 sek dla Wlz, dla pozostałych 0,4 sek Uo - napięcie pomiędzy przewodem skrajnym, a ziemią w woltach Metalowe obudowy opraw oświetleniowych, bolce ochronne gniazd wtykowych itp. powinny być połączone z przewodem PE, mającym przekrój przewodu fazowego. Wszystkie metalowe części, które mogą się znaleźć pod napięciem powinny być podłączone do systemu połączeń wyrównawczych Całość prac należy wykonać zgodnie z PN-IEC Uwagi końcowe Prace elektroinstalacyjne i urządzenia powinny być wykonane zgodnie z obowiązującymi normami i przepisami. Tylko właściwie wykwalifikowane osoby mogą wykonywać prace instalacyjne. Przed przekazaniem urządzeń należy przeprowadzić pomiary skuteczności szybkiego wyłączenia, pomiary oporności izolacji, pomiary uziemienia i standardowe przeglądy. Ponadto obsługa winna przeprowadzić powyższe pomiary w określonych przepisami przedziałach czasowych. Pomiary powinny być potwierdzone pisemnymi protokółami z pomiarów. Przeglądy i pomiary mogą być wykonane tylko przez uprawnione osoby. Przed przekazaniem wykonanych instalacji użytkownikowi obiektu należy przedłożyć: - dokumentację powykonawczą uwzględniającą wszystkie zmiany w stosunku do projektu - wyniki pomiarów natężenia oświetlenia awaryjnego 5

7 - wykonawca założy Rejestr zgodnie z normą PN-EN 50172: 2005, który będzie przechowywany na obiekcie. Pierwszy wpis dokona wykonawca instalacji oświetlania awaryjnego - starą instalację podtynkową oprzewodowania należy odłączyć i umartwić. Nie przewiduje się demontażu starej instalacji podtynkowej. - zdemontowane oprawy oświetleniowe, tablice rozdzielcze i osprzęt wymienione podczas robót należy przekazać Inwestorowi Podczas montażu instalacji i urządzeń odpowiednie przepisy bezpieczeństwa muszą być przestrzegane. Przed rozpoczęciem prac wykonawca powinien uzyskać pełną informację o ryzyku związanym z budową i winien prowadzić prace w odpowiednio bezpieczny sposób i wykonywać ją w sposób nie zagrażający życiu, stosując podczas pracy środki zapobiegania wypadkom mając szczególnie na uwadze zalecenia Rozporządzenia Ministerstwa Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. nr 47 z dnia r., poz. 401). Wszystkie nazwy własne materiałów i urządzeń dobrane w projekcie służą określeniu pożądanego standardu wykonania i określenia wymogów technicznych założonych w dokumentacji projektowej. Można zastosować inne równoważne lub lepsze, które będą spełniać założone w niniejszym opracowaniu wymagania i parametry pracy. Materiały te powinny mieć atesty i aprobaty wymagane przez prawo budowlane. 13. Obliczenia Obliczenia skuteczności ochrony przeciwporażeniowej: Sprawdzenie skuteczności ochrony przeprowadzono dla tablicy TP4 (najniekorzystniejszego przypadku zasilania) W przypadku zabezpieczeń obwodów wyłącznikami różnicowo- prądowymi warunek skuteczności zachodzi dla : Zs < 230/1,2 x 0,03 = 6388ohm Skuteczność ochrony sprawdzono dla gniazda 1-faz. w pomieszczeniu kiosku Elementy obwodu kabel YAKY 4*120-5m kabel YKY 5*10-60m przewód YDY 3*2,5-10m Rzw = (2 x 5/ 34 x 120) + (2 x 60 / 54 x 10) + (2 x 10/ 54 x 2,5) = 0,367ohm Warunek spełniony - ochrona skuteczna 6
