1 P. N. P. E. mgr inż. Krystian Wieruszewski Nowy Dwór Mazowiecki Trzciany 22h PROJEKTOWANIE NADZORY POMIARY ELEKTRYCZNE OBIEKT INWESTOR DOM MAŁEGO DZIECKA nr WARSZAWA ul. Międzyparkowa 5 DOM MAŁEGO DZIECKA nr WARSZAWA ul. Międzyparkowa 5 STADIUM TEMAT BRANŻA ANEKS DO PROJEKTU BUDOWLANO- WYKONAWCZEGO ANEKS DO P.B.W INSTALACJI ELEKTRYCZNYCH WEWNĘTRZNYCH DLA PODDASZA ORAZ INSTALACJI SYGNALIZACJI POŻARU I OŚWIETLENIA BEZPIECZEŃSTWA DLA CAŁEGO OBIEKTU ELEKTRYCZNA PROJEKTOWAŁ: PROJEKTOWAŁ: mgr inż. KRYSTIAN WIERUSZEWSKI upr. nr 581/73/Łm GP II /76 PIOTR SPERZYŃSKI egz. nr Legionowo, sierpień 2008 P.N.P.E. ANEKS do PBW instal. elektr. Dom Małego Dziecka nr 16 1

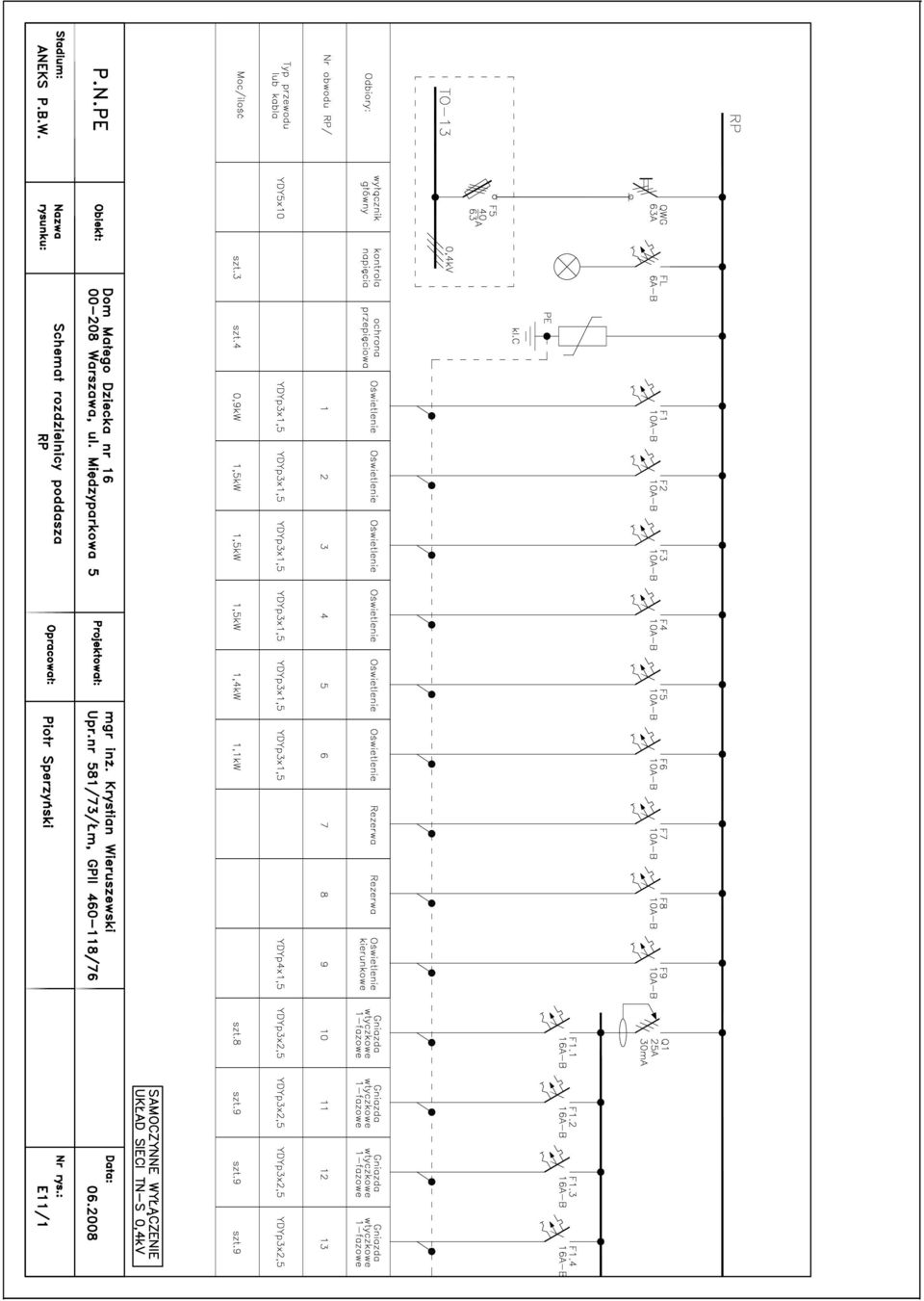

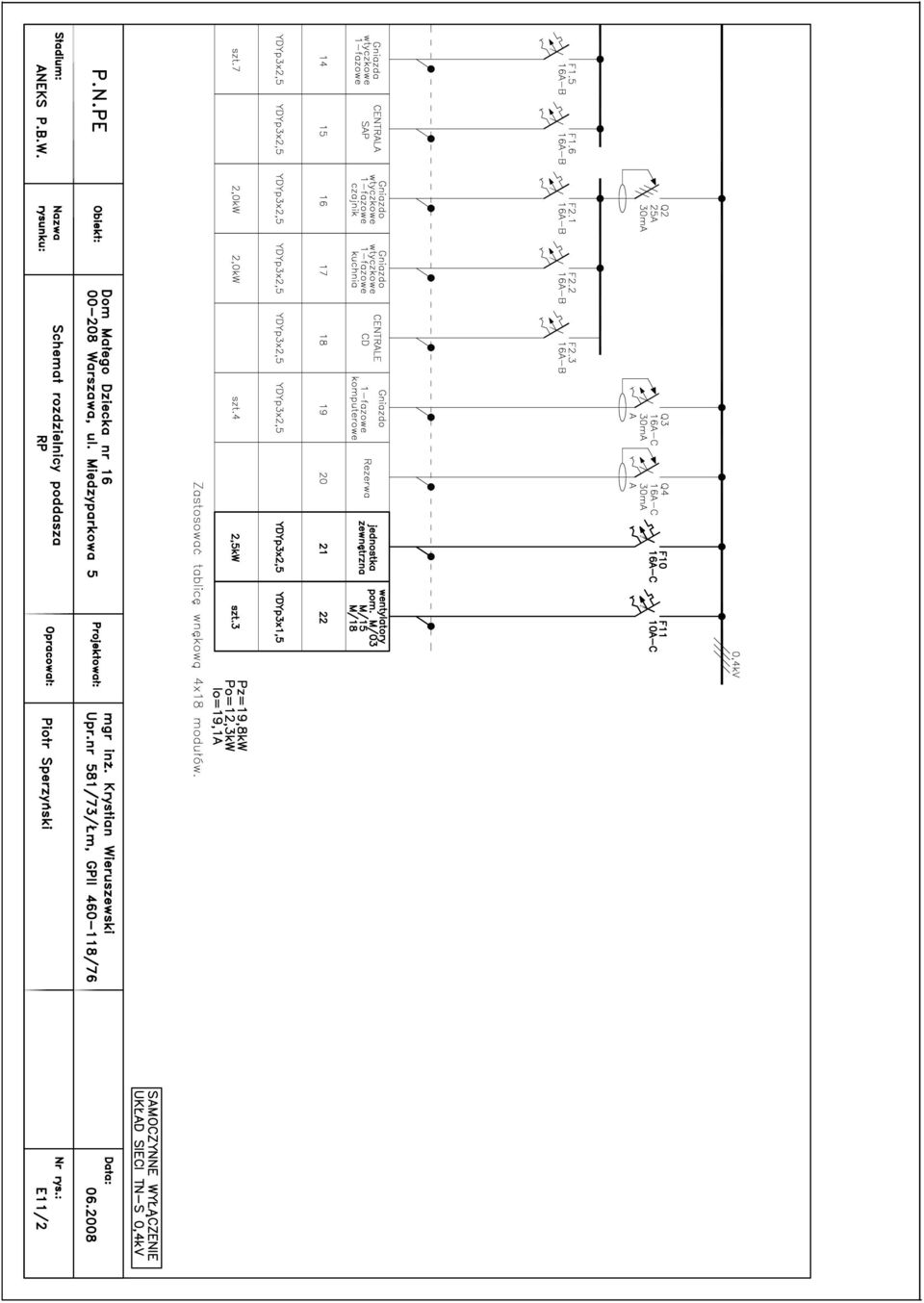

2 ZAWARTOŚĆ PROJEKTU: I OPIS TECHNICZNY 1 Przedmiot i zakres opracowania 2 Założenia projektowe 3 Rozdzielnice i tablice 0,4kV 4 Instalacje elektryczne wewnętrzne 5 Zagadnienia BHP 6 Ochrona przeciwpożarowa 7 Zagadnienia BiOZ II III OBLICZENIA TECHNICZNE RYSUNKI L.P. RYS. NR TYTUŁ 1 E-08 Plan instalacji siłowej. Poddasze 2 E-11 Schemat rozdzielnicy poddasza RP P.N.P.E. ANEKS do PBW instal. elektr. Dom Małego Dziecka nr 16 2

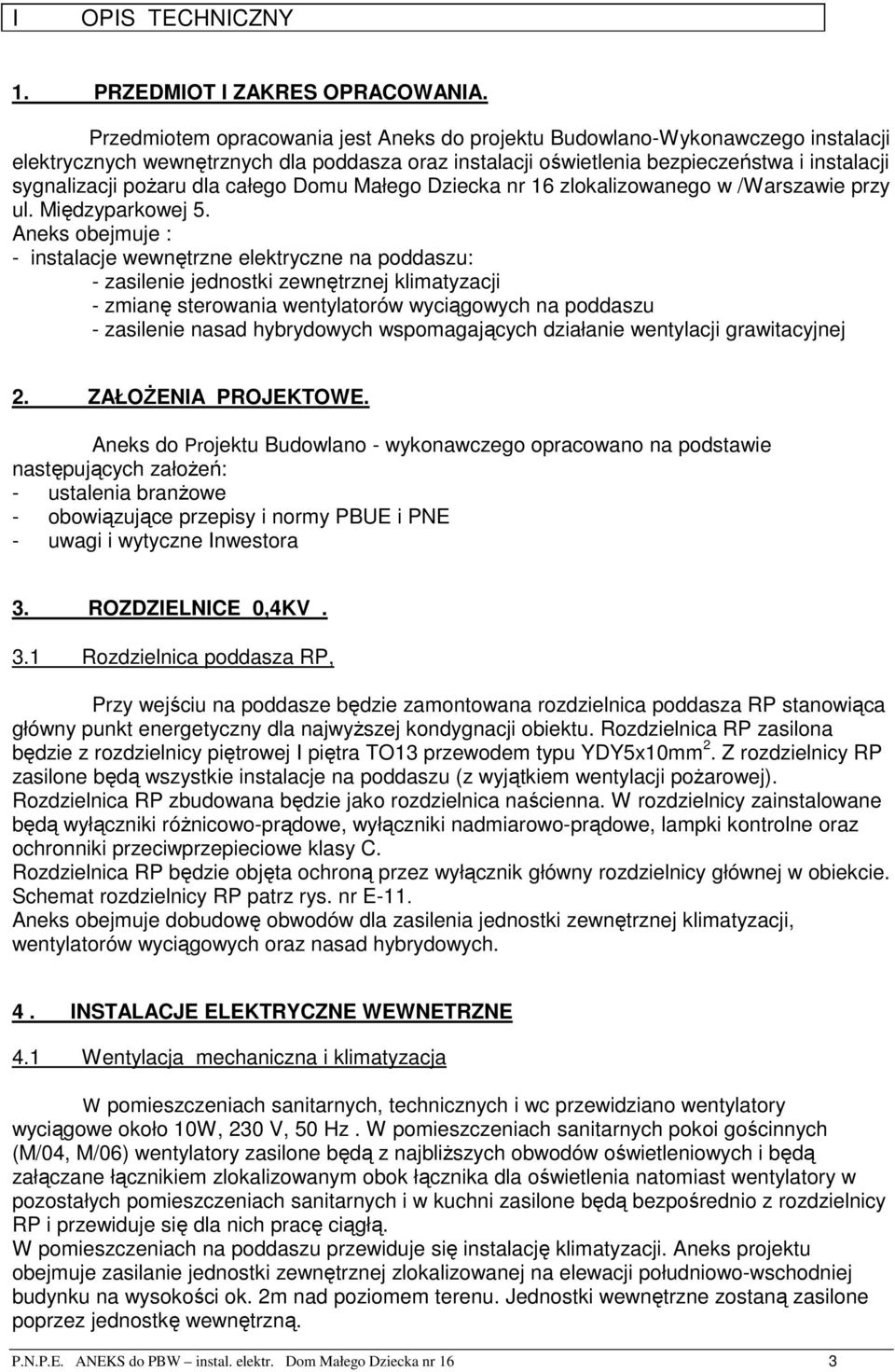

3 I OPIS TECHNICZNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest Aneks do projektu Budowlano-Wykonawczego instalacji elektrycznych wewnętrznych dla poddasza oraz instalacji oświetlenia bezpieczeństwa i instalacji sygnalizacji pożaru dla całego Domu Małego Dziecka nr 16 zlokalizowanego w /Warszawie przy ul. Międzyparkowej 5. Aneks obejmuje : - instalacje wewnętrzne elektryczne na poddaszu: - zasilenie jednostki zewnętrznej klimatyzacji - zmianę sterowania wentylatorów wyciągowych na poddaszu - zasilenie nasad hybrydowych wspomagających działanie wentylacji grawitacyjnej 2. ZAŁOŻENIA PROJEKTOWE. Aneks do Projektu Budowlano - wykonawczego opracowano na podstawie następujących założeń: - ustalenia branżowe - obowiązujące przepisy i normy PBUE i PNE - uwagi i wytyczne Inwestora 3. ROZDZIELNICE 0,4KV. 3.1 Rozdzielnica poddasza RP, Przy wejściu na poddasze będzie zamontowana rozdzielnica poddasza RP stanowiąca główny punkt energetyczny dla najwyższej kondygnacji obiektu. Rozdzielnica RP zasilona będzie z rozdzielnicy piętrowej I piętra TO13 przewodem typu YDY5x10mm 2. Z rozdzielnicy RP zasilone będą wszystkie instalacje na poddaszu (z wyjątkiem wentylacji pożarowej). Rozdzielnica RP zbudowana będzie jako rozdzielnica naścienna. W rozdzielnicy zainstalowane będą wyłączniki różnicowo-prądowe, wyłączniki nadmiarowo-prądowe, lampki kontrolne oraz ochronniki przeciwprzepieciowe klasy C. Rozdzielnica RP będzie objęta ochroną przez wyłącznik główny rozdzielnicy głównej w obiekcie. Schemat rozdzielnicy RP patrz rys. nr E-11. Aneks obejmuje dobudowę obwodów dla zasilenia jednostki zewnętrznej klimatyzacji, wentylatorów wyciągowych oraz nasad hybrydowych. 4. INSTALACJE ELEKTRYCZNE WEWNETRZNE 4.1 Wentylacja mechaniczna i klimatyzacja W pomieszczeniach sanitarnych, technicznych i wc przewidziano wentylatory wyciągowe około 10W, 230 V, 50 Hz. W pomieszczeniach sanitarnych pokoi gościnnych (M/04, M/06) wentylatory zasilone będą z najbliższych obwodów oświetleniowych i będą załączane łącznikiem zlokalizowanym obok łącznika dla oświetlenia natomiast wentylatory w pozostałych pomieszczeniach sanitarnych i w kuchni zasilone będą bezpośrednio z rozdzielnicy RP i przewiduje się dla nich pracę ciągłą. W pomieszczeniach na poddaszu przewiduje się instalację klimatyzacji. Aneks projektu obejmuje zasilanie jednostki zewnętrznej zlokalizowanej na elewacji południowo-wschodniej budynku na wysokości ok. 2m nad poziomem terenu. Jednostki wewnętrzne zostaną zasilone poprzez jednostkę wewnętrzną. P.N.P.E. ANEKS do PBW instal. elektr. Dom Małego Dziecka nr 16 3

4 5. ZAGADNIENIA B.H.P Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne rozdzielnic będą dostępne tylko dla upoważnionych osób obsługi i pracowników Zakładu Energetycznego. Dodatkowo tablice będą zamykane na zamki. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się: w urządzeniach odbiorczych nn 0,4/0,23kV - SAMOCZYNNE WYŁĄCZENIE ZASILANIA, realizowane za pomocą rozłączników bezpiecznikowych i wyłączników nadmiarowych i wyłączników różnicowo - prądowych o prądzie różnicowym 30 ma. Układ sieci po stronie ZE TN-C, po stronie użytkownika TN-S. We wszystkich rozdzielnicach powinny być wykonane osobne szyny N i PE. Bezpieczeństwo przeciwporażeniowe zapewnia również system szyn i przewodów wyrównawczych połączonych z uziemieniem. W trakcie realizacji instalacji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. Należy opracować instrukcje eksploatacji dla instalacji elektroenergetycznych, rozdzielnic, urządzeń napędowych, elektrycznych urządzeń grzewczych itp. 6. OCHRONA PRZECIWPOŻAROWA W zakresie instalacji elektroenergetycznych i niskoprądowych następujące parametry i cechy projektowanych instalacji i urządzeń wpływają na bezpieczeństwo przeciwpożarowe budynku: a) wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie B, przewody elektryczne muszą mieć izolację o napięciu znamionowym 750V, kable niskiego napięcia - izolację o napięciu znamionowym 1000V b) wyłącznik główny tablicy RG jest jednocześnie GWP umożliwiającymi ręczne wyłączenie napięcia zasilania obiektu, wyłącznik ten będzie trwale oznaczony widocznym napisem: GŁÓWNY WYŁĄCZNIK PRĄDU 7. INFORMACJA DOTYCZĄCZA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA. W czasie wykonywania robót budowlano montażowych objętych zawartością niniejszego opracowania, mogą wystąpić zagrożenia bezpieczeństwa i zdrowia ludzi. Informację sporządzono w oparciu o Rozporządzeniu Ministra Infrastruktury z dnia r (Dz. U. Nr 120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 1. Zakres robót obejmuje: - Instalacji elektrycznej w budynku. - rozdzielnice 0,4kV. - Instalacji oświetleniowej i siłowej - Instalacji słaboprądowych 2. Wykaz istniejących obiektów budowlanych: - budynek domu dziecka - budynki sąsiednie P.N.P.E. ANEKS do PBW instal. elektr. Dom Małego Dziecka nr 16 4

5 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - budynek domu dziecka - pozostałe istniejące budynki i obiekty na terenie 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania: w czasie prowadzenia robót budowlanych występują zagrożenia: - praca na rusztowaniach - prace spawalnicze Zagrożenia : - porażenie prądem - upadek z wysokości - pożar - prace spawalnicze - uszkodzenia ciała na wskutek nieostrożnego obchodzenia się sprzętem. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - instrukcja BHP stanowiska pracy, - aktualne zaświadczenia SEP. - badania lekarskie praca na wysokości. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: - zachować procedurę obowiązującą przy dopuszczeniu pracowników do prac instalacyjnych i do prac w czynnych obiektach energetyki. P.N.P.E. ANEKS do PBW instal. elektr. Dom Małego Dziecka nr 16 5

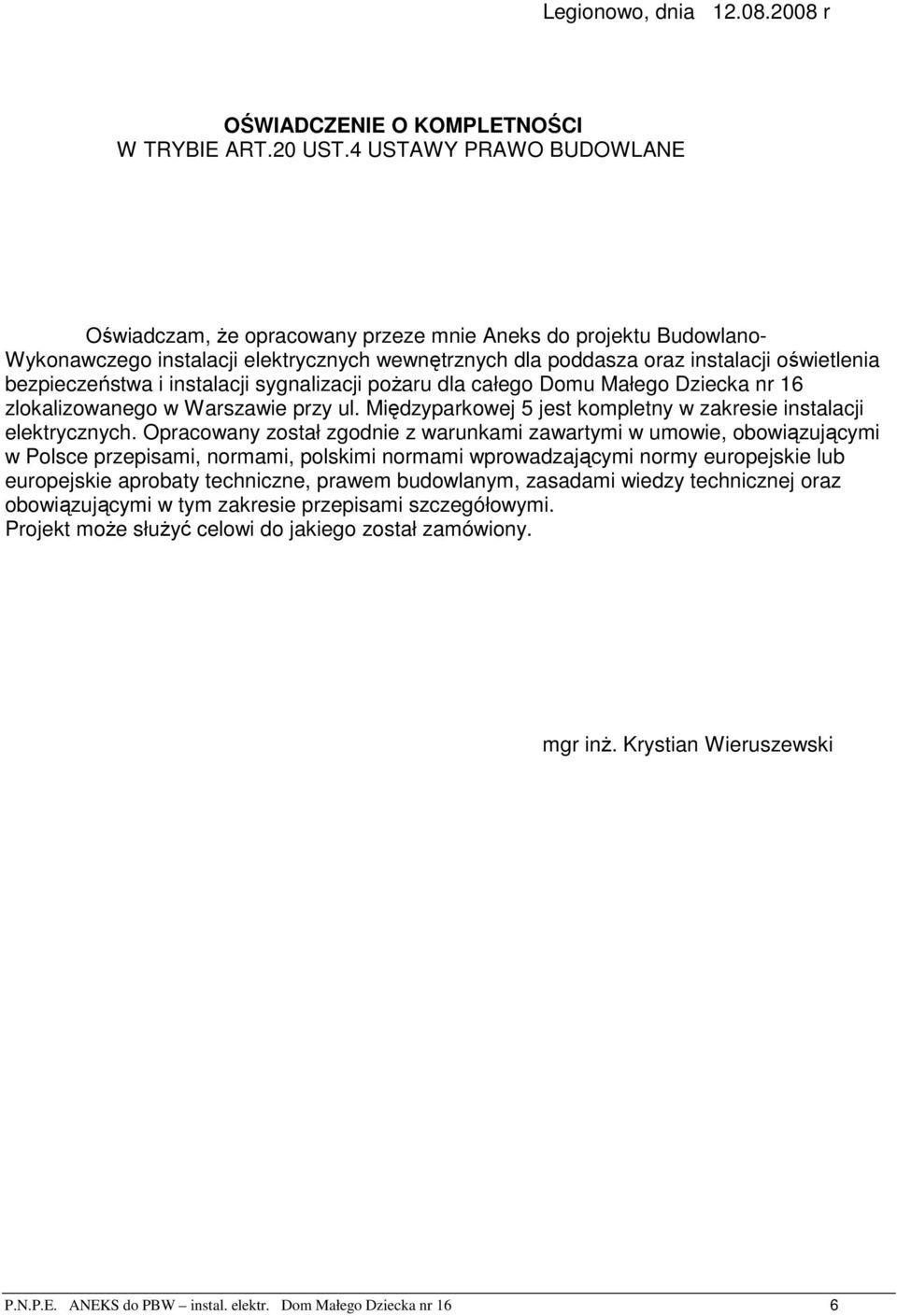

6 Legionowo, dnia r OŚWIADCZENIE O KOMPLETNOŚCI W TRYBIE ART.20 UST.4 USTAWY PRAWO BUDOWLANE Oświadczam, że opracowany przeze mnie Aneks do projektu Budowlano- Wykonawczego instalacji elektrycznych wewnętrznych dla poddasza oraz instalacji oświetlenia bezpieczeństwa i instalacji sygnalizacji pożaru dla całego Domu Małego Dziecka nr 16 zlokalizowanego w Warszawie przy ul. Międzyparkowej 5 jest kompletny w zakresie instalacji elektrycznych. Opracowany został zgodnie z warunkami zawartymi w umowie, obowiązującymi w Polsce przepisami, normami, polskimi normami wprowadzającymi normy europejskie lub europejskie aprobaty techniczne, prawem budowlanym, zasadami wiedzy technicznej oraz obowiązującymi w tym zakresie przepisami szczegółowymi. Projekt może służyć celowi do jakiego został zamówiony. mgr inż. Krystian Wieruszewski P.N.P.E. ANEKS do PBW instal. elektr. Dom Małego Dziecka nr 16 6

7

8

9
