1 Z.R.B. ENERGETYK Tadeusz Kraszewski ul. Liliowa 3; Małkinia Tel ; WYMIANA INSTALACJI ELEKTRYCZNYCH W GARAŻU PODZIEMNYM MINISTERSTWA ROLNICTWA I ROZWOJU WSI UL. WSPÓLNA 30; WARSZAWA INSTALACJE ELEKTRYCZNE Obiekt : MINISTERSTWO ROLNICTWA I ROZWOJU WSI Adres obiektu: ul. Wspólna 30; Warszawa PROJEKT WYKONAWCZY Zespół projektowy: 1. Projektował: techn. Andrzej Borys upr. bud. St 641/Wa/92; MAZ/IE/0439/07 2. Sprawdził: inż. Wiesław Giziński upr. bud. St 64/Wa/73; MAZ/IE/4761/02 3. Opracował: mgr Tadeusz Kraszewski upr. bud. Wa-35/00, upr. rzeczoznawcy 644; MAZ/IE/3792/02 Sierpień 2015 rok.

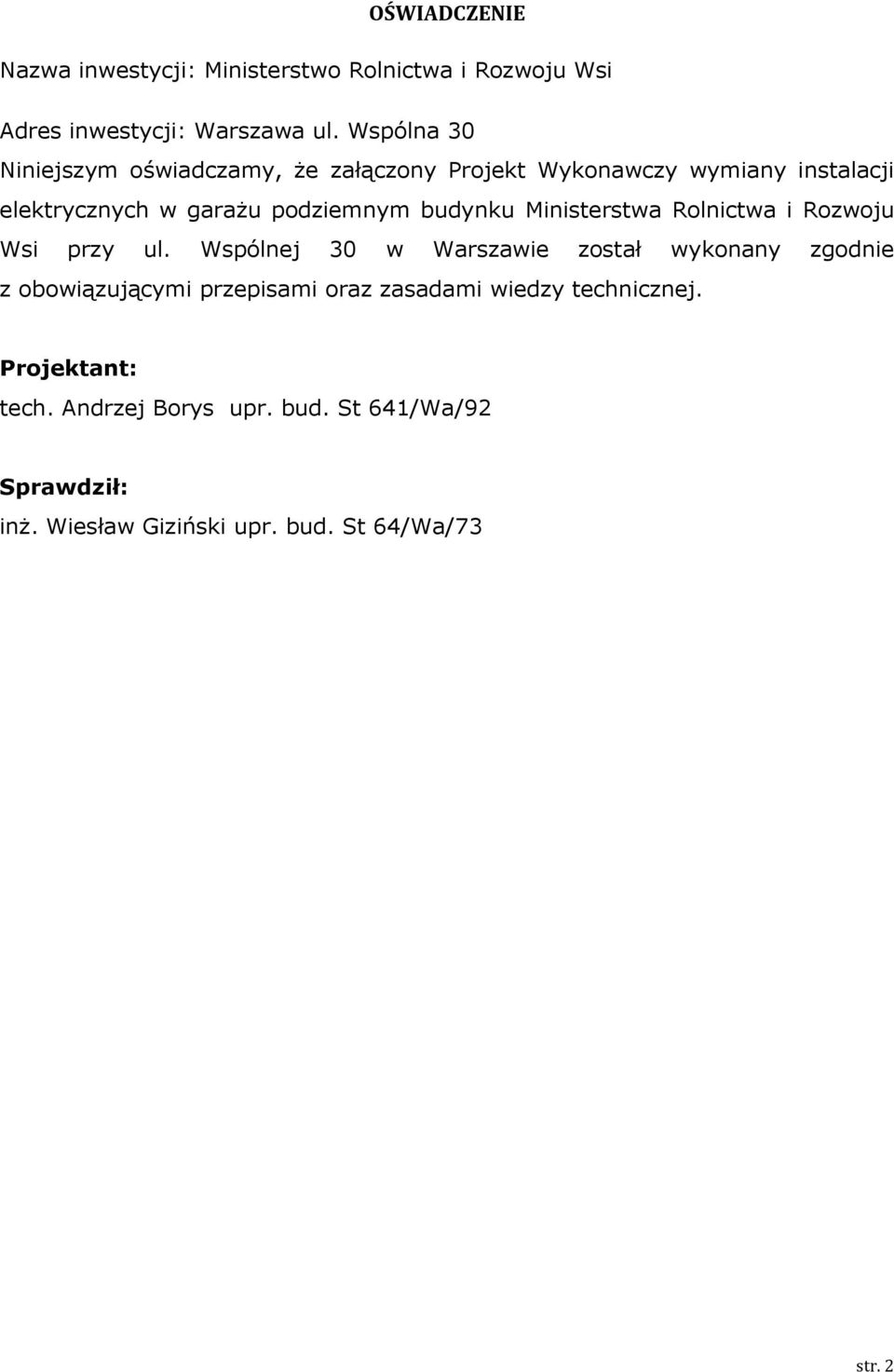

2 OŚWIADCZENIE Nazwa inwestycji: Ministerstwo Rolnictwa i Rozwoju Wsi Adres inwestycji: Warszawa ul. Wspólna 30 Niniejszym oświadczamy, że załączony Projekt Wykonawczy wymiany instalacji elektrycznych w garażu podziemnym budynku Ministerstwa Rolnictwa i Rozwoju Wsi przy ul. Wspólnej 30 w Warszawie został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: tech. Andrzej Borys upr. bud. St 641/Wa/92 Sprawdził: inż. Wiesław Giziński upr. bud. St 64/Wa/73 str. 2

3 str. 3

4 str. 4

5 str. 5

6 str. 6

7 str. 7

8 SPIS TREŚCI OBIEKT : Ministerstwo Rolnictwa i Rozwoju Wsi NAZWA INWESTYCJI: Wymiana instalacji elektrycznych w garażu podziemnym budynku Ministerstwa Rolnictwa i Rozwoju Wsi przy ul. Wspólnej 30 w Warszawie. 1. CZĘŚĆ OGÓLNA 1.1. PODSTAWA OPRACOWANIA 1.2. ZAKRES OPRACOWANIA 2. CZĘŚĆ SZCZEGÓŁOWA 2.1. INSTALACJE ELEKTRYCZNE 2.2. CHARAKTERYSTYKA ISTNIEJĄCEJ INSTALACJI 2.3. ZASILANIE ELEKTRYCZNE 2.4. INSTALACJA OŚWIETLENIOWA 2.5. OŚWIETLENIE AWARYJNE I EWAKUACYJNE 2.6. INSTALACJA GNIAZD WTYCZKOWYCH 230V 2.7. INSTALACJA GNIAZD WTYCZKOWYCH 400V 2.8. INSTALACJA OCHRONY OD PORAŻEŃ 2.9. OCHRONA PRZECIWPRZEPIĘCIOWA OCHRONA PRZECIWPRZEPIĘCIOWA BILANS MOCY ROBOTY BUDOWLANE str. 8

9 1. CZĘŚĆ OGÓLNA 1.1. PODSTAWA OPRACOWANIA a. Przeprowadzona inwentaryzacja i wizja lokalna b. Istniejąca dokumentacja c. Założenia i wytyczne przekazane przez Inwestora d. Obowiązujące normy i przepisy 1.2. ZAKRES OPRACOWANIA Opracowanie obejmuje : Instalacje elektryczne oświetlenie garażu rys. E 1, Instalacje elektryczne gniazda wtykowe garażu rys. E 2, Instalacje elektryczne - oświetlenie garażu reszta rys. E 3, Instalacje elektryczne gniazda wtykowe garażu reszta rys. E 4, Widok rozdzielnicy rys. RP01 E 5, Schemat rozdzielnicy rys. RP01 E 6, Widok rozdzielnicy rys. RP02 E 7, Schemat rozdzielnicy rys. RP02 E 8, Widok rozdzielnicy rys. R0D1 E 9, Schemat rozdzielnicy rys. R0D1 E 10, Widok rozdzielnicy rys. RP03 E 11, Schemat rozdzielnicy rys. RP03 E 12, Instalacje oświetlenia podstawowego, Instalacje oświetlenia awaryjno-ewakuacyjnego, Instalacje siły i zasilania gniazd wtyczkowych, Instalacje uziemień i połączeń wyrównawczych, Ochronę od porażeń, Ochronę przeciwprzepięciową. str. 9

10 2. CZĘŚĆ SZCZEGÓŁOWA 2.1. INSTALACJE ELEKTRYCZNE Przedmiotem niniejszego opracowania jest wymiana instalacji elektrycznych w garażu podziemnym budynku Ministerstwie Rolnictwa i Rozwoju Wsi przy ul. Wspólnej 30 w Warszawie CHARAKTERYSTYKA ISTNIEJĄCEJ INSTALACJI Istniejące instalacje elektryczne zostały wykonane w starym układzie sieci TN-C w latach r. Instalacja oświetlenia i gniazd wtykowych wykonana jest przewodem natynkowym ADY 2x2,5mm2, ADY 4x2,5mm2 o wytrzymałości izolacji 250V. W okresie eksploatacji przewody częściowo uległy korozji, zwłaszcza na stykach połączeń w gniazdach wtykowych i tablicach bezpiecznikowych. W projekcie przewidziano nowe zasilenia z rozdzielnicy głównej budynku RGnn do nowych rozdzielnic RP01, RP02, RP ZASILANIE, TABLICE ELEKTRYCZNE Rozdzielcze należy wykonać w obudowie (w wersji natynkowej), wyposażenie wewnętrzne modułowe, renomowanych producentów. Lokalizacja rozdzielnic na rys. RP01, RP02, RP02, R0D INSTALACJA OŚWIETLENIOWA Instalacja oświetlenia wewnętrznego wykonana będzie przewodami typu YDYżo 3x1,5 mm2 YDYżo 4x1,5 mm2, YDYżo2x1,5 mm2 izolacja przewodów 750V. Przewody instalacji elektrycznej układane będą w korytach oraz w rurkach na tynku. Łączniki oświetlenia montować na wysokości - według wytycznych Inwestora. Należy stosować osprzęt natynkowy hermetyczny o stopniu ochrony IP44. Oprawy oświetleniowe istniejące nie wymieniamy na nowe. Demontować w miejscach gdzie odchyleniem 30 stopni do schodów na wysokości ok. 2,1 2,2m. Przewody elektryczne wewnątrz puszek łączymy za pomocą złączek łączeniowych (nie dopuszcza się skręcania przewodów izolując taśmą izolacyjną). Przewody do wyłączników oświetleniowych należy opuszczać do dołu z puszek ściennych pionowo pod kątem prostym, przewody prowadzić w rurkach na tynku. Rodzaj lamp, moc żarówek, wysokość ich zamontowania oraz dokładne rozmieszczenie powinny być tak dobrane, aby spełniona była norma PN-EN Oświetlenie miejsc pracy. str. 10

11 Średnie natężenie oświetlenia w pomieszczeniach powinno być nie mniejsze niż: Komunikacja 100 lx Pomieszczenie magazynowe, socjalne, techniczne 200lx Toaleta 200 lx Klatka schodowa 150lx Typy i sposób montażu poszczególnych opraw pokazano na rys. E OŚWIETLENIE AWARYJNE I EWAKUACYJNE Wskazane na planie oprawy wyposażone będą w inwertery z baterią akumulatorów dla zapewnienia oświetlenia w przypadku zaniku napięcia lub awarii zasilania na okres 1h. Na drogach ewakuacyjnych umieszczone będą oprawy ewakuacyjne kierunkowe o czasie podtrzymania 1h. Oprawy świecić będą ciągle, a w przypadku zaniku napięcia układ podtrzymania zapewni 1 godzinne zasilanie. Oprawy ewakuacyjne powinny być wyposażone w układ auto-testu. Instalację zaprojektowano przewodem YDYżo 3 x1,5-4x1,5mm2. Przewody instalacji elektrycznej układane będą w korytach oraz w rurkach na tynku INSTALACJA GNIAZD WTYCZKOWYCH 230V Instalacje zasilania gniazd wtyczkowych 230V wykonać przewodami YDYżo 3x2,5mm2; YDYżo 5x2,5mm2, 5x6mm2, izolacja przewodów 750V. Montować gniazda podwójne 2x2P+Z-16A. W pomieszczeniach magazynowych i piwnicach gniazda pojedyncze hermetyczne 2P+Z-16A n/t. Przewody instalacji elektrycznej układane będą w korytach oraz w rurkach na tynku INSTALACJA GNIAZD WTYCZKOWYCH 400V Instalacje zasilania gniazd wtyczkowych 400V wykonać przewodami YDYżo 5x2,5mm2; 5x6mm2, izolacja przewodów 750V. Montować gniazda 16A i 32 n/t. Przewody instalacji elektrycznej układane będą w korytach oraz w rurkach na tynku INSTALACJA OCHRONY OD PORAŻEŃ Instalację ochrony od porażeń należy wykonać zgodnie z normą PN-IEC oraz PN-IEC Instalację przewodów wyrównawczych należy wykonać zgodnie z normą PN-IEC Całość instalacji wykonana jest w systemie TN-S. Uzupełnieniem ochrony będą wyłączniki różnicowo-prądowe o di=0,03a zainstalowane w obwodach odbiorczych. Ochrona przed dotykiem pośrednim zapewniona będzie przez zastosowanie samoczynnego, szybkiego wyłączenia zasilania. Zastosowane zostaną urządzenia ochronne przetężeniowe, wyłączniki nadmiarowo-prądowe itp. Odbiorczą instalację elektryczną należy wykonać 3 żyłową przy zasilaniu 1-fazowym lub 5 str. 11

12 żyłową przy zasilaniu 3-fazowym. Sieć zasilająca pracuje w układzie TN-C, a projektowane instalacje wewnętrzne będą pracowały w układzie TN-S. Po zakończeniu prac należy dostarczyć dokumentację powykonawczą, protokóły badań i pomiarów ochrony od porażeń elektrycznych, protokóły pomiarów rezystancji izolacji przewodów elektrycznych PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU W budynku instalacja elektryczna wyposażona jest w główny wyłącznik przeciwpożarowy prądu (GWP) odcinający dopływ prądu w rozdzielnicy głównej niskiego napięcia zlokalizowany przy wyjściu z budynku OCHRONA PRZECIWPRZEPIĘCIOWA Dla ochrony urządzeń i instalacji przed skutkami przepięć w tablicach należy zainstalować ochronniki przepięciowe. W RP01, RP02, RP03 zainstalowane będą ochronniki przepięciowe typ II (klasy C poziom ochrony 1,5 2,5 kv) INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH Zastosowanie połączeń wyrównawczych w pomieszczeniach garażu ma na celu ograniczenie wartości dopuszczalnych długotrwale w danych warunkach środowiskowych napięć występujących pomiędzy różnymi częściami przewodzącymi. Połączenia wyrównawcze główne realizowane zostaną poprzez umieszczenie w najniższej (przyziemnej) kondygnacji budynku (garażu) głównej szyny uziemiającej (zacisku), do której będą przyłączone: - przewody uziemienia ochronnego lub ochronno-funkcjonalnego, - przewody ochronne lub ochronno-neutralne, - przewody funkcjonalnych połączeń wyrównawczych, w przypadku ich stosowania, - metalowe rury oraz metalowe urządzenia wewnętrznych instalacji wody zimnej, wody gorącej, kanalizacji, centralnego ogrzewania, gazu, klimatyzacji, metalowe powłoki i pancerze kabli elektroenergetycznych itp. - metalowe elementy konstrukcyjne budynku, takie jak np. zbrojenia itp. Elementy przewodzące wprowadzane do budynku z zewnątrz (rury, kable) powinny być przyłączone do głównej szyny uziemiającej możliwie jak najbliżej miejsca ich wprowadzenia. W pomieszczeniach o zwiększonym zagrożeniu porażeniem, w których nie ma możliwości zapewnienia ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania po przekroczeniu wartości napięcia dotykowego dopuszczalnego długotrwale na częściach przewodzących dostępnych, powinny być wykonane połączenia wyrównawcze dodatkowe (miejscowe). str. 12

13 Połączenia wyrównawcze dodatkowe (miejscowe) powinny obejmować wszystkie części przewodzące jednocześnie dostępne, takie jak: - części przewodzące dostępne, - części przewodzące obce, - przewody ochronne wszystkich urządzeń, w tym również gniazd wtyczkowych i wypustów oświetleniowych, - metalowe konstrukcje i zbrojenia budowlane. Wszystkie połączenia i przyłączenia przewodów biorących udział w ochronie przeciwporażeniowej powinny być wykonane w sposób pewny, trwały w czasie, chroniący przed korozją. Przewody należy łączyć ze sobą przez zaciski przystosowane do materiału, przekroju oraz ilości łączonych przewodów, a także środowiska, w którym połączenie to ma pracować. Po zakończeniu prac należy wykonać pomiar rezystancji uziemień i załączyć protokóły do dokumentacji powykonawczej BILANS MOCY Trasa linii zasilającej Ps U Ib Typ L Cos f Sposób ułożenia Spadek napięcia - kw V A - m - A % RGnn do RP01 9, LY 5x16 mm ,8 PCV 35 2,07 RGnn do RP02 77, LY 4x95 mm ,8 PCV 74 1,35 LY 1x70 mm 2 RGnn do RP03 45, LY 4x50 mm 2 LY 1x35 mm ,8 PCV 47 2, ROBOTY BUDOWLANE Należy uzupełnić pasy tynku po demontażu uchwytów rur, przewodów elektrycznych puszek rozdzielczych, przebić przez ściany oraz tablic bezpiecznikowych. Wszystkie roboty budowlano-instalacyjne muszą być wykonywane zgodnie i w oparciu o stosowne wymagania zawarte w wytycznych i obowiązujących normach. Wymogi dla odbioru robót w oparciu o poniższe nieobowiązujące obligatoryjnie normy lecz zalecane do stosowania: - dla tynków zwykłych wg.pn-70/b10100 Roboty należy wykonać w oparciu o obowiązujące przepisy i normy wykonania i odbioru robót w tym: - Ustawa z dnia 7 lipca 1994r Prawo Budowlane - Ustawa z dnia 16 kwietnia 2004r o wyrobach budowlanych - Warunki techniczne wykonania i odbioru robót budowlano-montażowych str. 13
