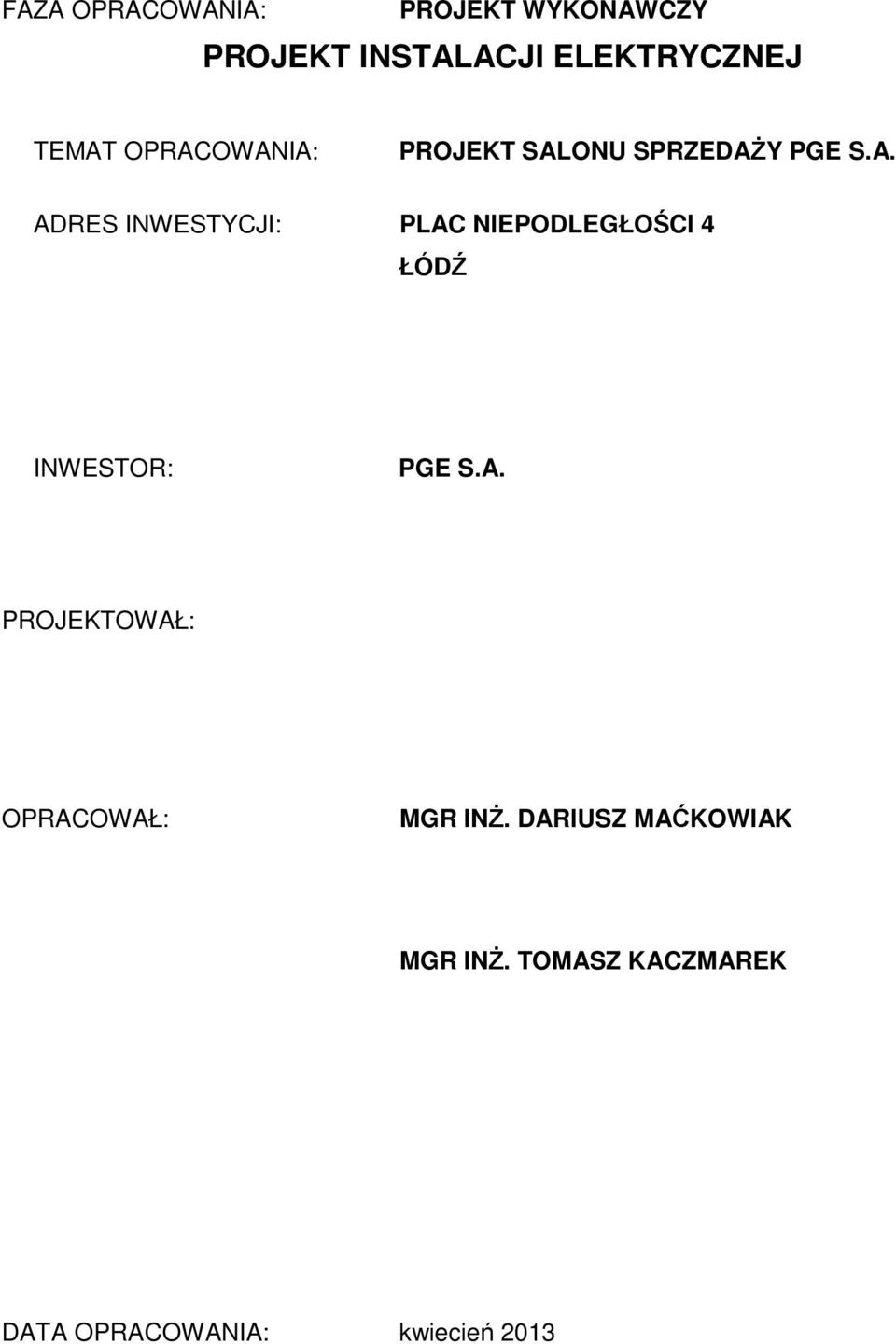

1 A U T O R S K I FAZA OPRACOWANIA: PROJEKT WYKONAWCZY PROJEKT INSTALACJI ELEKTRYCZNEJ TEMAT OPRACOWANIA: PROJEKT SALONU SPRZEDAŻY PGE S.A. ADRES INWESTYCJI: PLAC NIEPODLEGŁOŚCI 4 ŁÓDŹ INWESTOR: PGE S.A. PROJEKTOWAŁ: OPRACOWAŁ: MGR INŻ. DARIUSZ MAĆKOWIAK MGR INŻ. TOMASZ KACZMAREK DATA OPRACOWANIA: kwiecień 2013

OPRACOWANIA: PROJEKT SALONU SPRZEDAŻY PGE S.A. ADRES INWESTYCJI: PLAC NIEPODLEGŁOŚCI 4 ŁÓDŹ INWESTOR: PGE S.

2 2 Zgodnie z art. 20 ust. 4 z dnia O zmianie ustawy Prawo Budowlane (Dz. U. nr 93 poz. 888) oświadczam, że niniejszy projekt instalacji elektrycznych dla Salonu sprzedaży PGE S.A., Plac Niepodległości 4, Łódź został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Poznań, kwiecień 2013 rok. EGZ. NR

888) oświadczam, że niniejszy projekt instalacji elektrycznych dla Salonu sprzedaży

3 3 SPIS TREŚCI 1. OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Zakres projektu Zasilanie obiektu Rozdzielnica elektryczna Wyłączenia pożarowe Instalacja oświetlenia oraz gniazd wtyczkowych 230V Oświetlenie awaryjne i ewakuacyjne Ochrona przeciwprzepięciowa Ochrona przed porażeniem Uwagi końcowe 6 2. OBLICZENIA TECHNICZNE 7 3. SPIS RYSUNKÓW Instalacja oświetlenia rzut.....rys. nr E 01 Błąd! Nie zdefiniowano zakładki Instalacja gniazd wtyczkowych i zasilania urządzeń rzut...rys. nr E 02 Błąd! Nie zdefiniowano zakładki Tablica bezpiecznikowa TB1 schemat ideowy. rys. nr E 03 Błąd! Nie zdefiniowano zakładki.

OBLICZENIA TECHNICZNE 7 3. SPIS RYSUNKÓW 8 3.1. Instalacja oświetlenia rzut.....rys. nr E 01 Błąd! Nie zdefiniowano zakładki. 3.2.

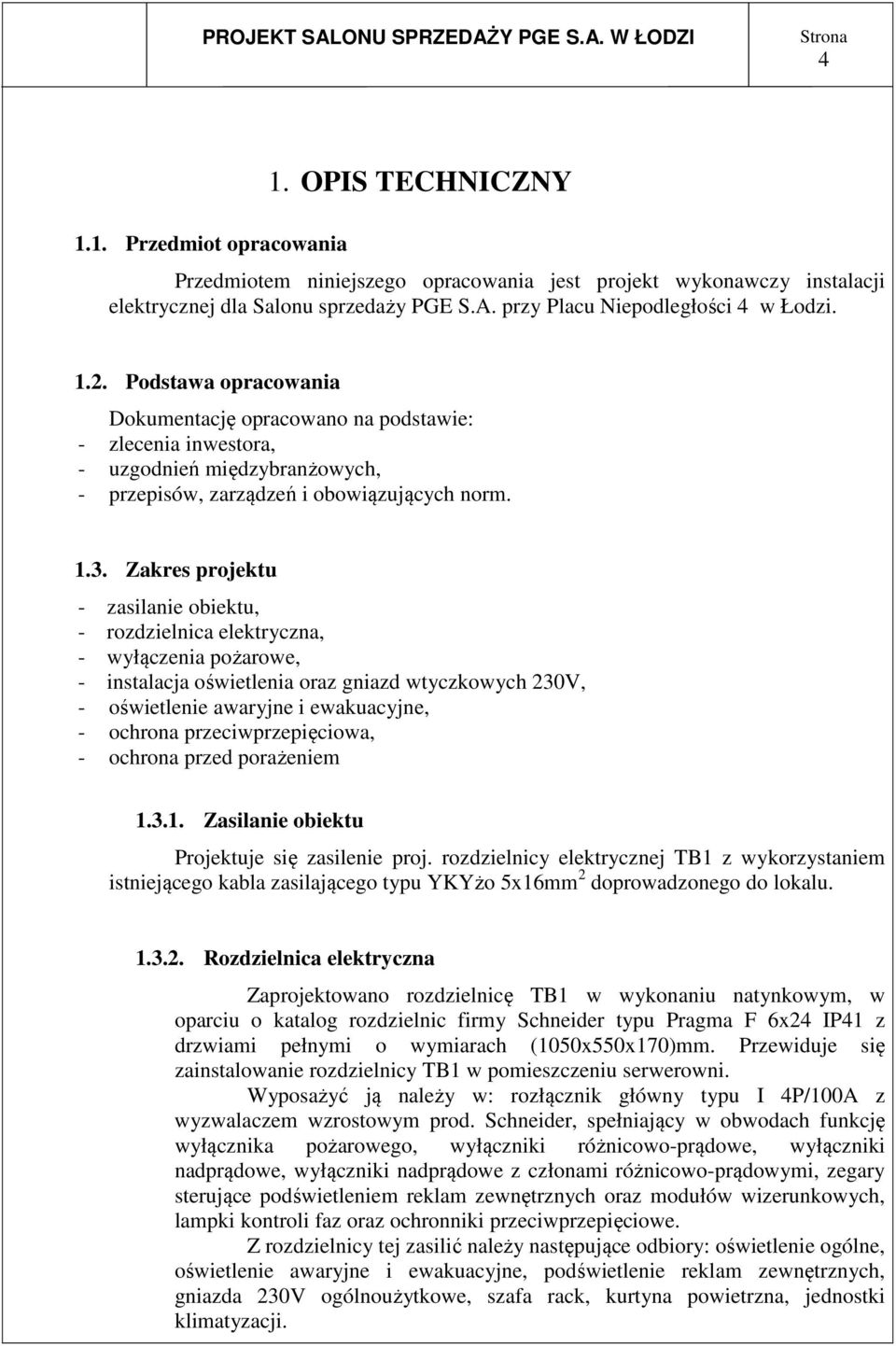

4 Przedmiot opracowania 1. OPIS TECHNICZNY Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji elektrycznej dla Salonu sprzedaży PGE S.A. przy Placu Niepodległości 4 w Łodzi Podstawa opracowania Dokumentację opracowano na podstawie: - zlecenia inwestora, - uzgodnień międzybranżowych, - przepisów, zarządzeń i obowiązujących norm Zakres projektu - zasilanie obiektu, - rozdzielnica elektryczna, - wyłączenia pożarowe, - instalacja oświetlenia oraz gniazd wtyczkowych 230V, - oświetlenie awaryjne i ewakuacyjne, - ochrona przeciwprzepięciowa, - ochrona przed porażeniem Zasilanie obiektu Projektuje się zasilenie proj. rozdzielnicy elektrycznej TB1 z wykorzystaniem istniejącego kabla zasilającego typu YKYżo 5x16mm 2 doprowadzonego do lokalu Rozdzielnica elektryczna Zaprojektowano rozdzielnicę TB1 w wykonaniu natynkowym, w oparciu o katalog rozdzielnic firmy Schneider typu Pragma F 6x24 IP41 z drzwiami pełnymi o wymiarach (1050x550x170)mm. Przewiduje się zainstalowanie rozdzielnicy TB1 w pomieszczeniu serwerowni. Wyposażyć ją należy w: rozłącznik główny typu I 4P/100A z wyzwalaczem wzrostowym prod. Schneider, spełniający w obwodach funkcję wyłącznika pożarowego, wyłączniki różnicowo-prądowe, wyłączniki nadprądowe, wyłączniki nadprądowe z członami różnicowo-prądowymi, zegary sterujące podświetleniem reklam zewnętrznych oraz modułów wizerunkowych, lampki kontroli faz oraz ochronniki przeciwprzepięciowe. Z rozdzielnicy tej zasilić należy następujące odbiory: oświetlenie ogólne, oświetlenie awaryjne i ewakuacyjne, podświetlenie reklam zewnętrznych, gniazda 230V ogólnoużytkowe, szafa rack, kurtyna powietrzna, jednostki klimatyzacji.

Zakres projektu - zasilanie obiektu, - rozdzielnica elektryczna, - wyłączenia pożarowe, - instalacja oświetlenia oraz gniazd wtyczkowych 230V, - oświetlenie awaryjne i ewakuacyjne, - ochrona

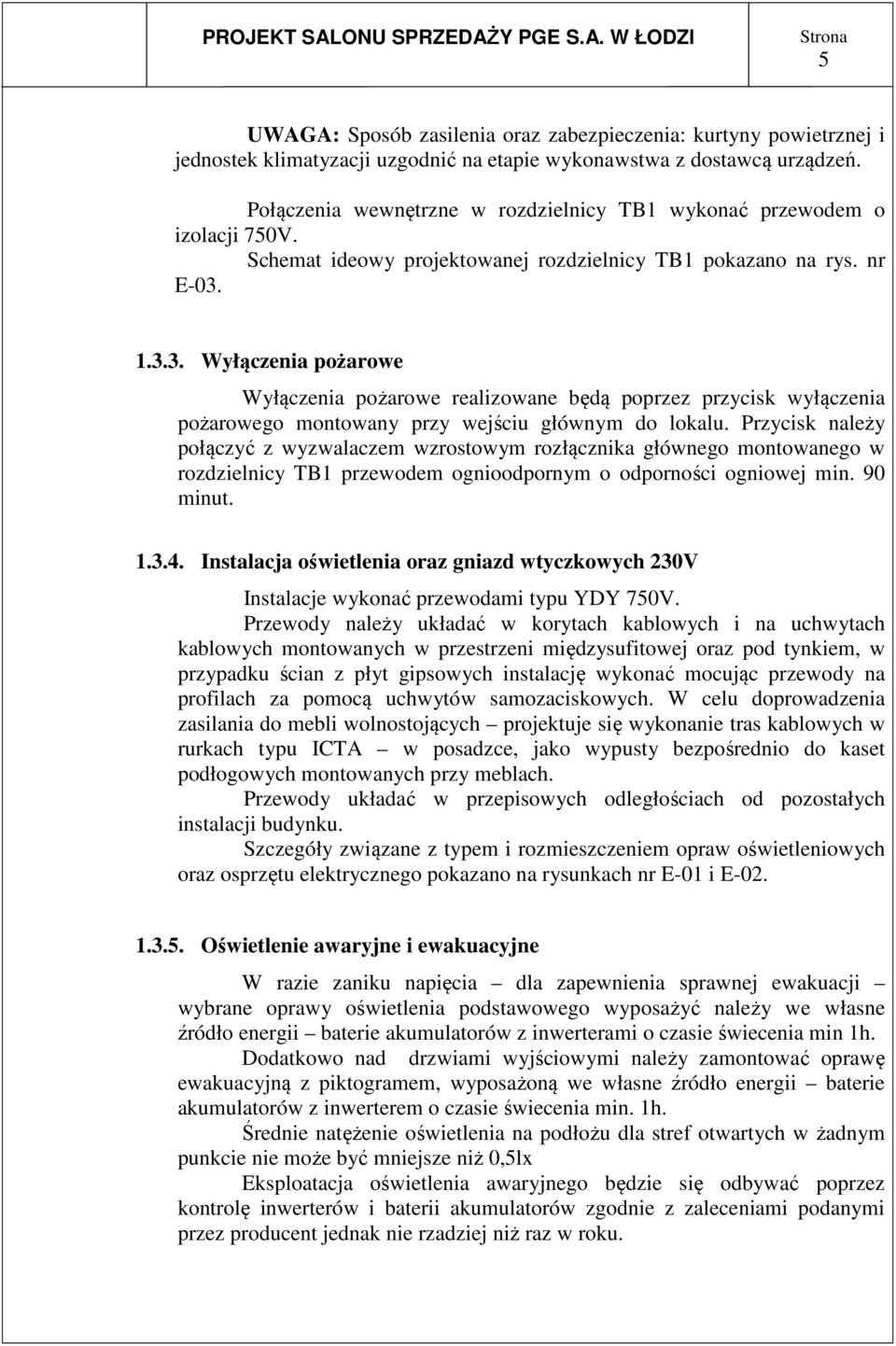

5 5 UWAGA: Sposób zasilenia oraz zabezpieczenia: kurtyny powietrznej i jednostek klimatyzacji uzgodnić na etapie wykonawstwa z dostawcą urządzeń. Połączenia wewnętrzne w rozdzielnicy TB1 wykonać przewodem o izolacji 750V. Schemat ideowy projektowanej rozdzielnicy TB1 pokazano na rys. nr E Wyłączenia pożarowe Wyłączenia pożarowe realizowane będą poprzez przycisk wyłączenia pożarowego montowany przy wejściu głównym do lokalu. Przycisk należy połączyć z wyzwalaczem wzrostowym rozłącznika głównego montowanego w rozdzielnicy TB1 przewodem ognioodpornym o odporności ogniowej min. 90 minut Instalacja oświetlenia oraz gniazd wtyczkowych 230V Instalacje wykonać przewodami typu YDY 750V. Przewody należy układać w korytach kablowych i na uchwytach kablowych montowanych w przestrzeni międzysufitowej oraz pod tynkiem, w przypadku ścian z płyt gipsowych instalację wykonać mocując przewody na profilach za pomocą uchwytów samozaciskowych. W celu doprowadzenia zasilania do mebli wolnostojących projektuje się wykonanie tras kablowych w rurkach typu ICTA w posadzce, jako wypusty bezpośrednio do kaset podłogowych montowanych przy meblach. Przewody układać w przepisowych odległościach od pozostałych instalacji budynku. Szczegóły związane z typem i rozmieszczeniem opraw oświetleniowych oraz osprzętu elektrycznego pokazano na rysunkach nr E-01 i E Oświetlenie awaryjne i ewakuacyjne W razie zaniku napięcia dla zapewnienia sprawnej ewakuacji wybrane oprawy oświetlenia podstawowego wyposażyć należy we własne źródło energii baterie akumulatorów z inwerterami o czasie świecenia min 1h. Dodatkowo nad drzwiami wyjściowymi należy zamontować oprawę ewakuacyjną z piktogramem, wyposażoną we własne źródło energii baterie akumulatorów z inwerterem o czasie świecenia min. 1h. Średnie natężenie oświetlenia na podłożu dla stref otwartych w żadnym punkcie nie może być mniejsze niż 0,5lx Eksploatacja oświetlenia awaryjnego będzie się odbywać poprzez kontrolę inwerterów i baterii akumulatorów zgodnie z zaleceniami podanymi przez producent jednak nie rzadziej niż raz w roku.

1.3.3. Wyłączenia pożarowe Wyłączenia pożarowe realizowane będą poprzez przycisk wyłączenia pożarowego montowany przy wejściu głównym do lokalu.

6 Ochrona przeciwprzepięciowa. Zgodnie z PN-HD oraz PN-HD zaprojektowano ochronę przed przepięciami indukowanymi i łączeniowymi poprzez montaż w rozdzielnicy elektrycznej TB1 ograniczników przepięć typu PRD40 3p+N prod. Schneider Ochrona przed porażeniem Jako ochronę podstawową od porażenia zastosować należy: - oprzewodowanie o izolacji wzmocnionej (750V). Jako ochronę dodatkową od porażenia zastosować należy: - samoczynne wyłączenie zasilania z czasem 0,4s stosowanie wyłączników nadprądowych wspomagane wyłącznikami różnicowo-prądowymi o czułości 30mA instalacje gniazd wtyczkowych, - samoczynne wyłączenie zasilania z czasem 0,4s stosowanie wyłączników nadprądowych instalacje oświetlenia. Instalacje w budynku zaprojektowano w układzie TN-S. W pomieszczeniach wilgotnych wszelkie elementy metalowe łączyć do przewodu PE stosując listwy zaciskowe. Przewód neutralny winien być koloru niebieskiego, a przewód ochronny w pasy żółtozielone Uwagi końcowe Całość prac wykonać zgodnie z aktualnymi przepisami i normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych część D: Roboty Instalacyjne. Warszawa ITB Przed przystąpieniem do wykonania robót wykonawca winien zapoznać się z dokumentacjami branżowymi i uzgodnić szczegóły wykonywania robót z kierownictwem robót branżowych. Po zakończeniu robót dokonać pomiarów sprawdzających (oporności izolacji, skuteczności ochrony przeciwporażeniowej, pomiarów natężenia oświetlenia oraz badanie wyłączników różnicowych i rozdzielnicy elektrycznej po jej wykonaniu). UWAGA!!! Wszystkie przejścia instalacji pomiędzy poszczególnymi strefami pożarowymi (szczegóły podziału stref zawarte we wytycznych stref pożarowych branży architektoniczno-budowlanej) należy uszczelnić pianką o odpowiedniej odporności ogniowej np. HILTI.

PRD40 3p+N prod. Schneider. 1.3.7. Ochrona przed porażeniem Jako ochronę podstawową od porażenia zastosować należy: - oprzewodowanie o izolacji wzmocnionej (750V).

7 7 2. OBLICZENIA TECHNICZNE Bilans mocy 1) Rozdzielnica TB1 obwody projektowane Pi = 44,2 kw Ps = 24,8 kw In = 38,5 A Ibn = 40A Zasilanie TB1 z wykorzystaniem istniejącego kabla zasilającego typu YKYżo 5x16mm 2 (Idd=60A). In Ibn Idd 38,5 A 40A 60A 1,6* Ibn 1,45* Idd 64A 87A

Zasilanie TB1 z wykorzystaniem istniejącego kabla zasilającego typu

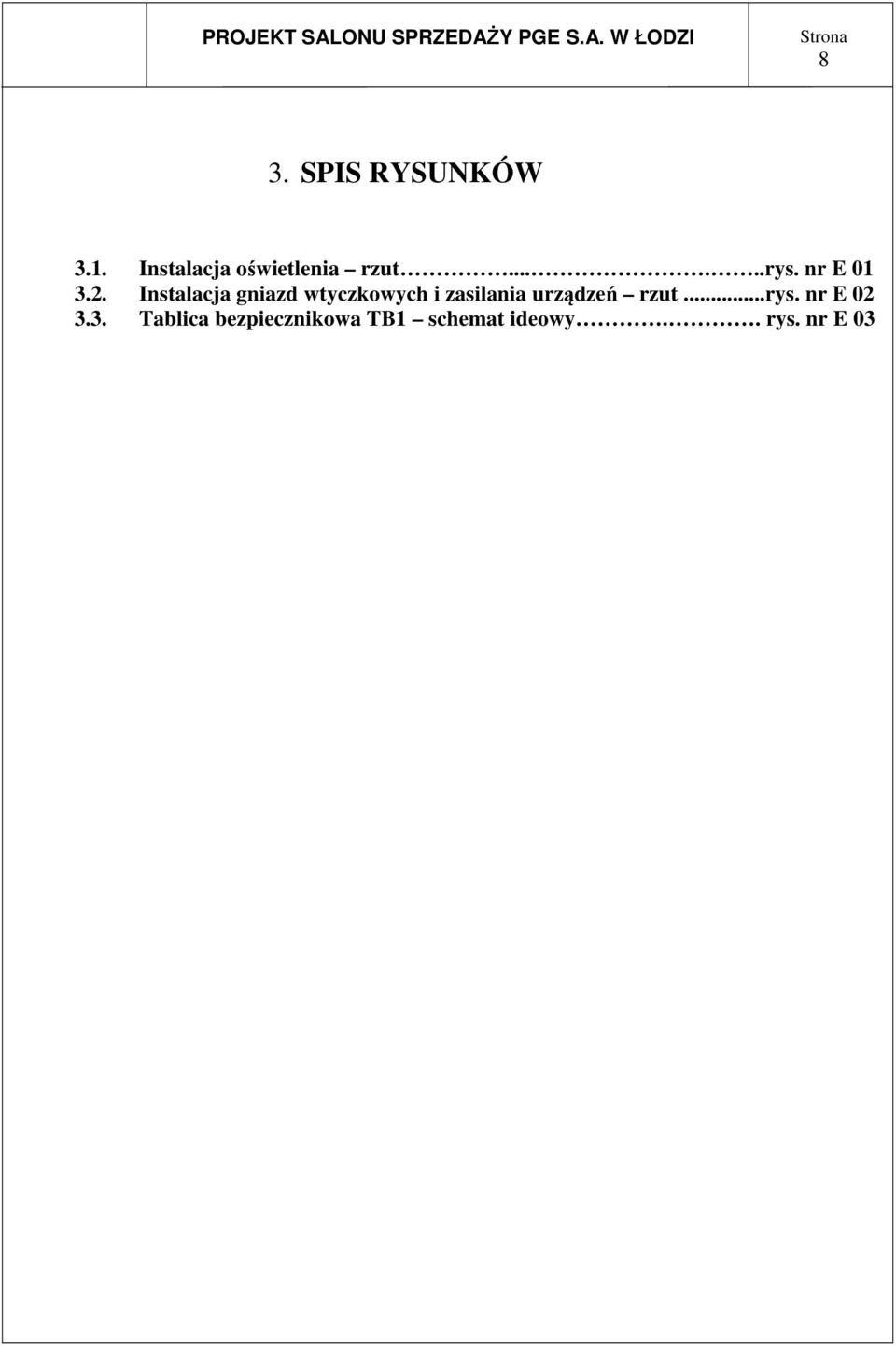

8 8 3. SPIS RYSUNKÓW 3.1. Instalacja oświetlenia rzut......rys. nr E Instalacja gniazd wtyczkowych i zasilania urządzeń rzut...rys. nr E Tablica bezpiecznikowa TB1 schemat ideowy.. rys. nr E 03
