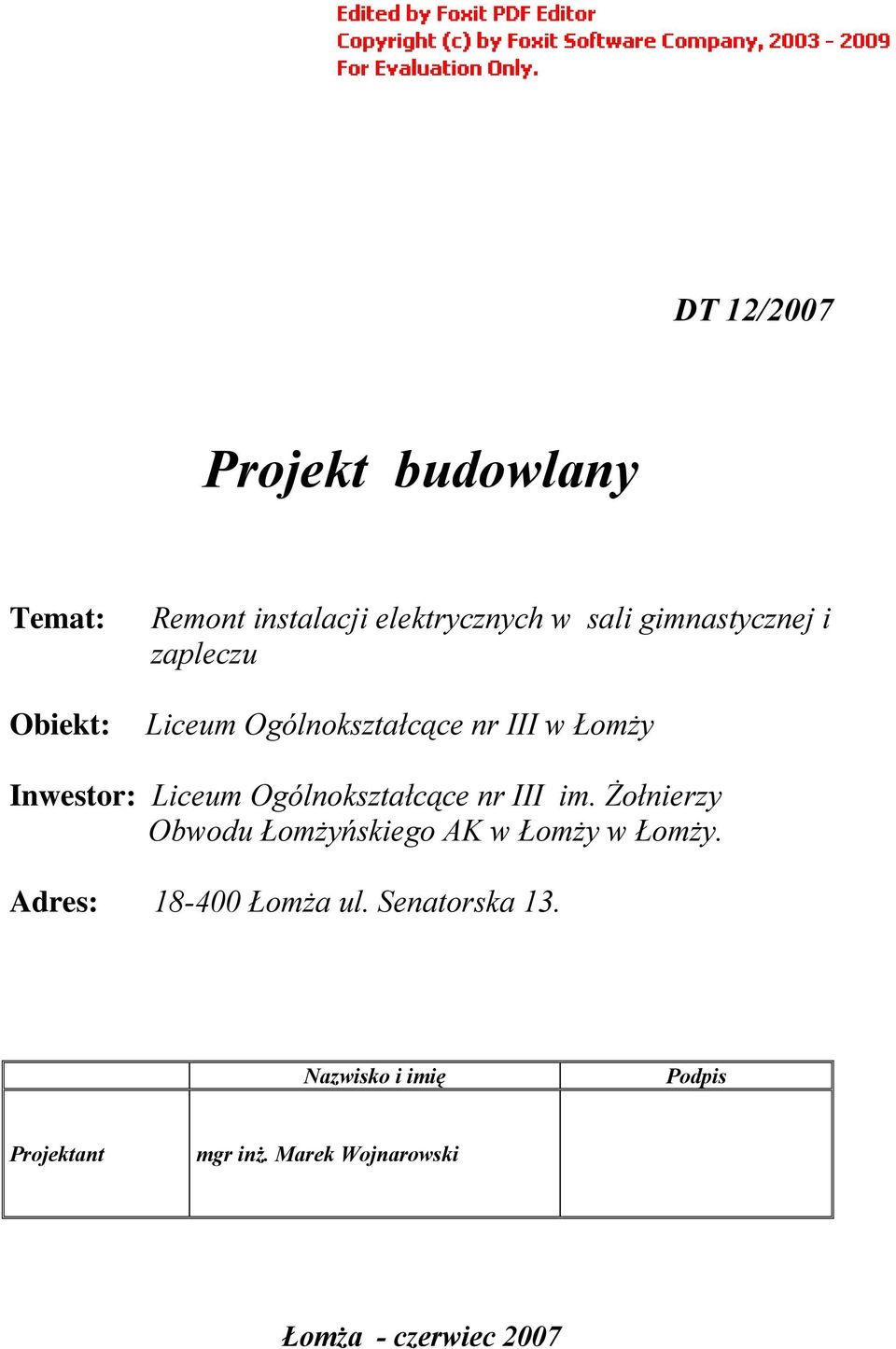

1 DT 12/2007 Projekt budowlany Temat: Obiekt: Remont instalacji elektrycznych w sali gimnastycznej i zapleczu Liceum Ogólnokształcące nr III w Łomży Inwestor: Liceum Ogólnokształcące nr III im. Żołnierzy Obwodu Łomżyńskiego AK w Łomży w Łomży. Adres: Łomża ul. Senatorska 13. Nazwisko i imię Podpis Projektant mgr inż. Marek Wojnarowski Łomża - czerwiec 2007

Ogólnokształcące nr III im. Żołnierzy Obwodu Łomżyńskiego AK w Łomży w Łomży.

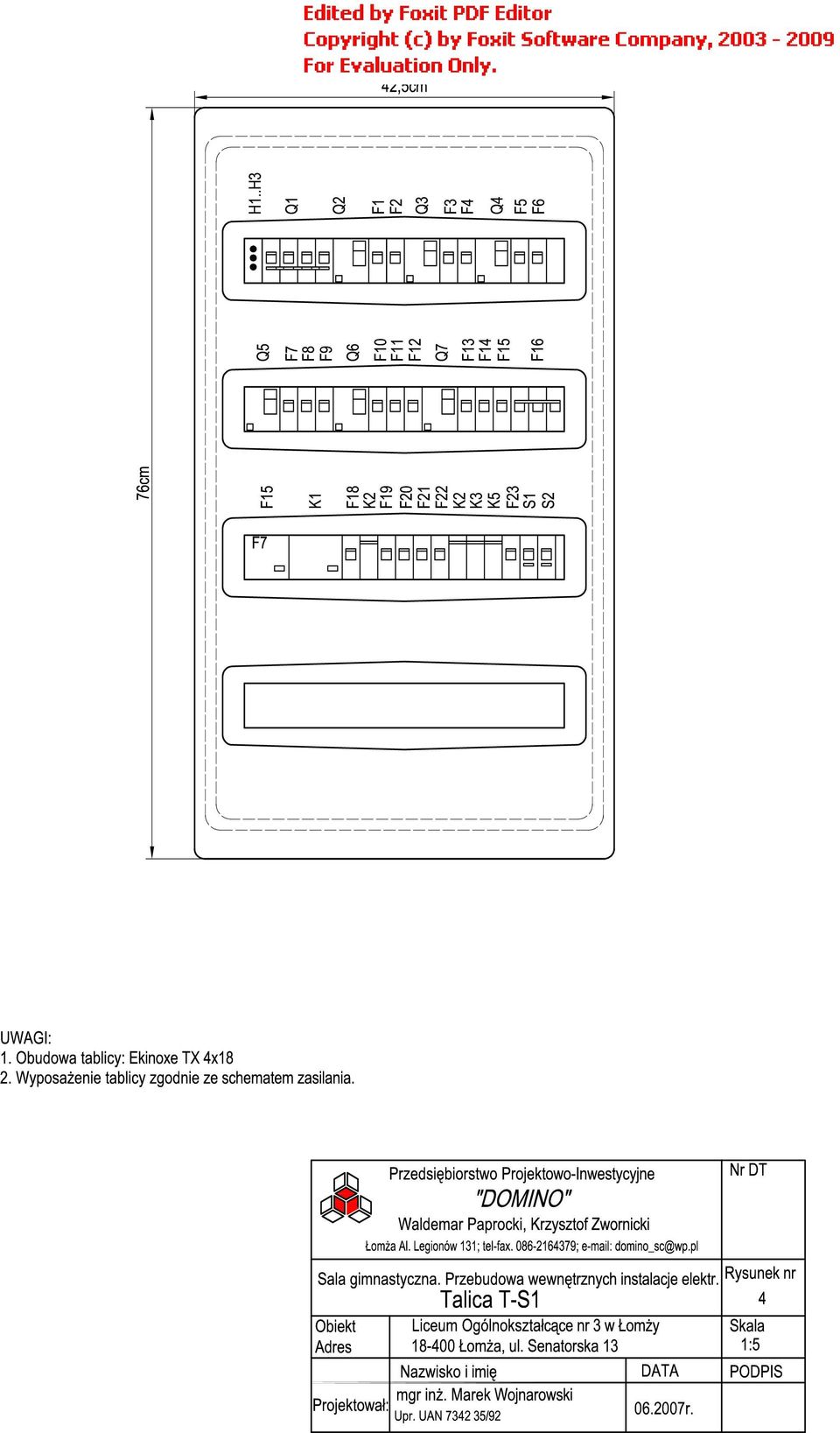

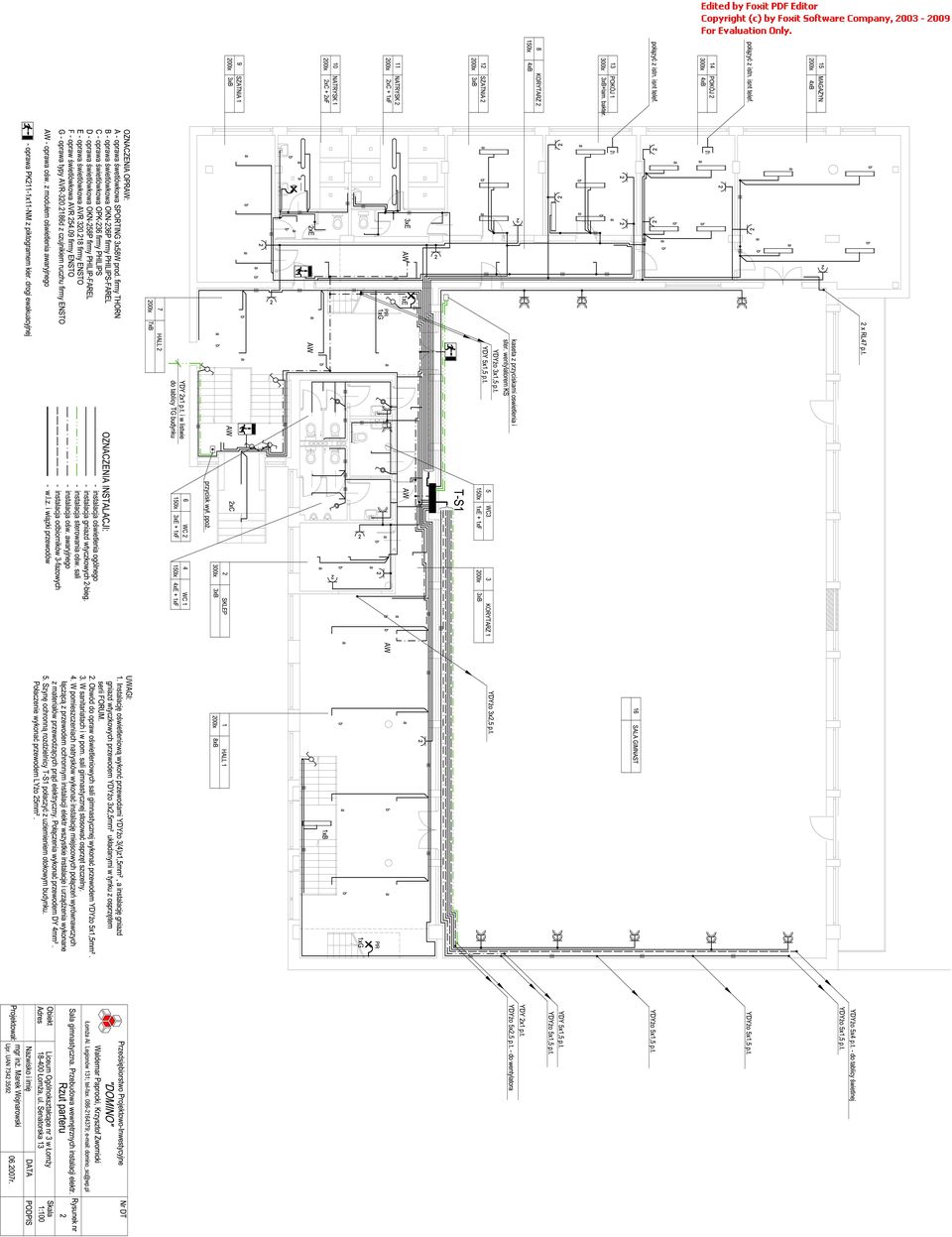

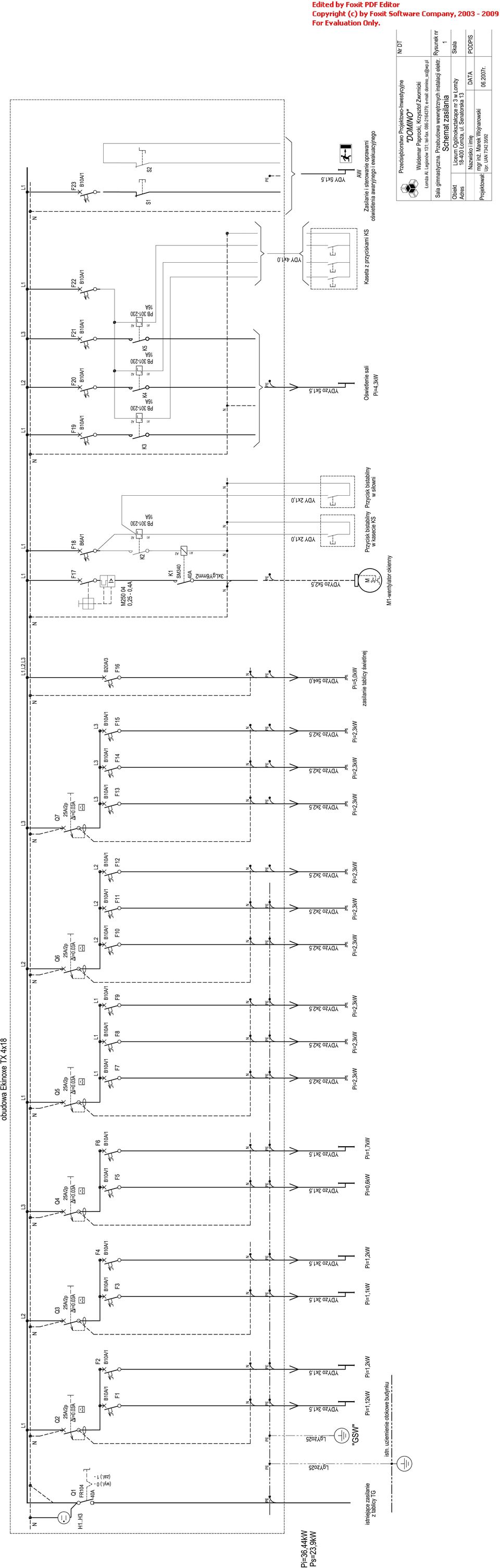

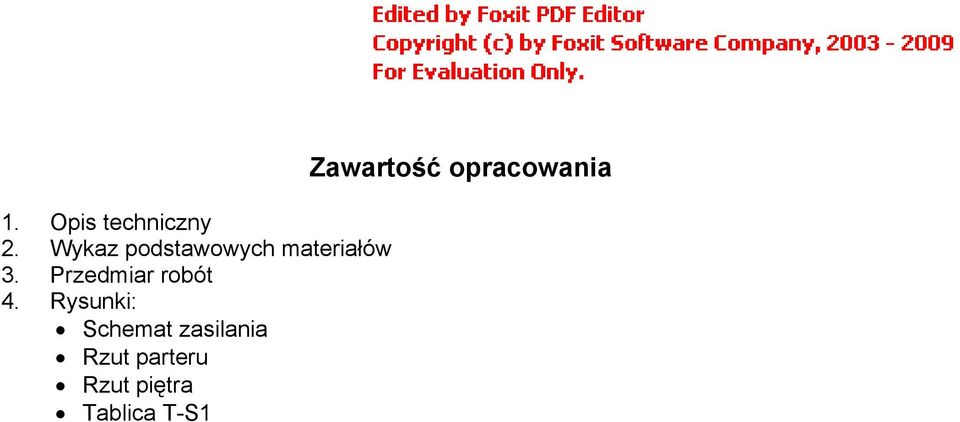

2 1. Opis techniczny 2. Wykaz podstawowych materiałów 3. Przedmiar robót 4. Rysunki: Schemat zasilania Rzut parteru Rzut piętra Tablica T-S1 Zawartość opracowania

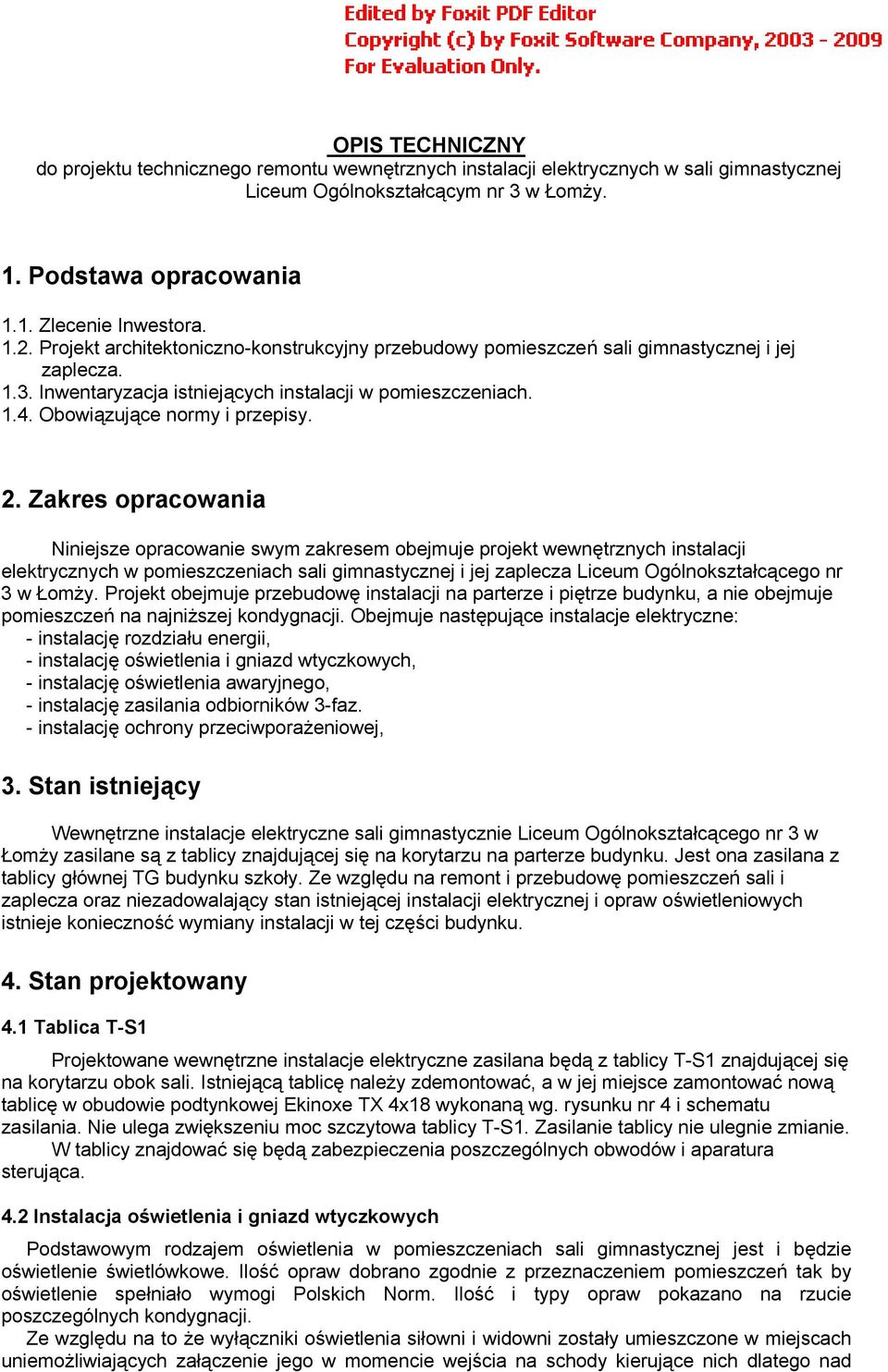

3 OPIS TECHNICZNY do projektu technicznego remontu wewnętrznych instalacji elektrycznych w sali gimnastycznej Liceum Ogólnokształcącym nr 3 w Łomży. 1. Podstawa opracowania 1.1. Zlecenie Inwestora Projekt architektoniczno-konstrukcyjny przebudowy pomieszczeń sali gimnastycznej i jej zaplecza Inwentaryzacja istniejących instalacji w pomieszczeniach Obowiązujące normy i przepisy. 2. Zakres opracowania Niniejsze opracowanie swym zakresem obejmuje projekt wewnętrznych instalacji elektrycznych w pomieszczeniach sali gimnastycznej i jej zaplecza Liceum Ogólnokształcącego nr 3 w Łomży. Projekt obejmuje przebudowę instalacji na parterze i piętrze budynku, a nie obejmuje pomieszczeń na najniższej kondygnacji. Obejmuje następujące instalacje elektryczne: - instalację rozdziału energii, - instalację oświetlenia i gniazd wtyczkowych, - instalację oświetlenia awaryjnego, - instalację zasilania odbiorników 3-faz. - instalację ochrony przeciwporażeniowej, 3. Stan istniejący Wewnętrzne instalacje elektryczne sali gimnastycznie Liceum Ogólnokształcącego nr 3 w Łomży zasilane są z tablicy znajdującej się na korytarzu na parterze budynku. Jest ona zasilana z tablicy głównej TG budynku szkoły. Ze względu na remont i przebudowę pomieszczeń sali i zaplecza oraz niezadowalający stan istniejącej instalacji elektrycznej i opraw oświetleniowych istnieje konieczność wymiany instalacji w tej części budynku. 4. Stan projektowany 4.1 Tablica T-S1 Projektowane wewnętrzne instalacje elektryczne zasilana będą z tablicy T-S1 znajdującej się na korytarzu obok sali. Istniejącą tablicę należy zdemontować, a w jej miejsce zamontować nową tablicę w obudowie podtynkowej Ekinoxe TX 4x18 wykonaną wg. rysunku nr 4 i schematu zasilania. Nie ulega zwiększeniu moc szczytowa tablicy T-S1. Zasilanie tablicy nie ulegnie zmianie. W tablicy znajdować się będą zabezpieczenia poszczególnych obwodów i aparatura sterująca. 4.2 Instalacja oświetlenia i gniazd wtyczkowych Podstawowym rodzajem oświetlenia w pomieszczeniach sali gimnastycznej jest i będzie oświetlenie świetlówkowe. Ilość opraw dobrano zgodnie z przeznaczeniem pomieszczeń tak by oświetlenie spełniało wymogi Polskich Norm. Ilość i typy opraw pokazano na rzucie poszczególnych kondygnacji. Ze względu na to że wyłączniki oświetlenia siłowni i widowni zostały umieszczone w miejscach uniemożliwiających załączenie jego w momencie wejścia na schody kierujące nich dlatego nad

Zakres opracowania Niniejsze opracowanie swym zakresem obejmuje projekt wewnętrznych instalacji elektrycznych w pomieszczeniach sali gimnastycznej i jej zaplecza Liceum Ogólnokształcącego nr 3 w

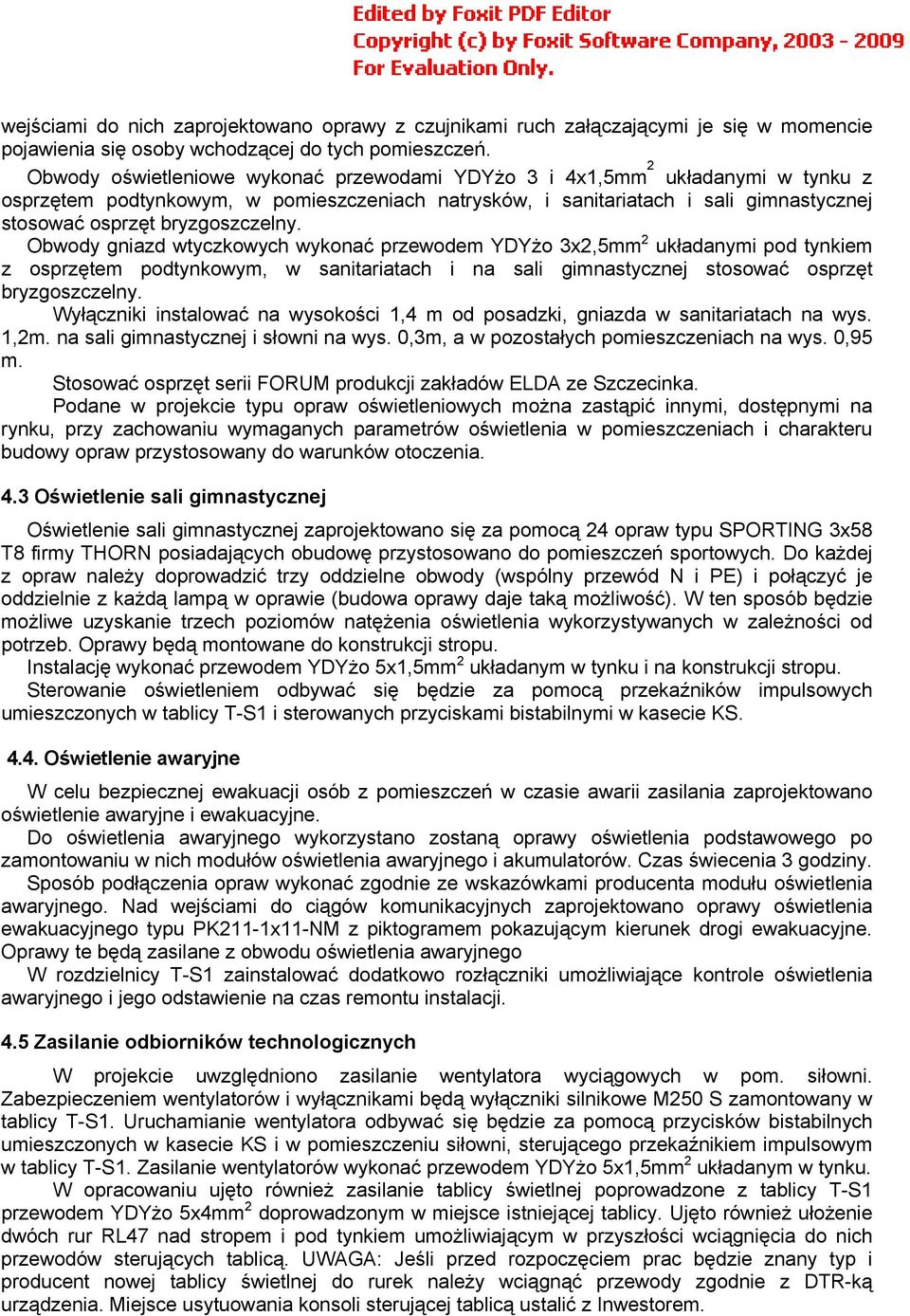

4 wejściami do nich zaprojektowano oprawy z czujnikami ruch załączającymi je się w momencie pojawienia się osoby wchodzącej do tych pomieszczeń. Obwody oświetleniowe wykonać przewodami YDYżo 3 i 4x1,5mm 2 układanymi w tynku z osprzętem podtynkowym, w pomieszczeniach natrysków, i sanitariatach i sali gimnastycznej stosować osprzęt bryzgoszczelny. Obwody gniazd wtyczkowych wykonać przewodem YDYżo 3x2,5mm 2 układanymi pod tynkiem z osprzętem podtynkowym, w sanitariatach i na sali gimnastycznej stosować osprzęt bryzgoszczelny. Wyłączniki instalować na wysokości 1,4 m od posadzki, gniazda w sanitariatach na wys. 1,2m. na sali gimnastycznej i słowni na wys. 0,3m, a w pozostałych pomieszczeniach na wys. 0,95 m. Stosować osprzęt serii FORUM produkcji zakładów ELDA ze Szczecinka. Podane w projekcie typu opraw oświetleniowych można zastąpić innymi, dostępnymi na rynku, przy zachowaniu wymaganych parametrów oświetlenia w pomieszczeniach i charakteru budowy opraw przystosowany do warunków otoczenia. 4.3 Oświetlenie sali gimnastycznej Oświetlenie sali gimnastycznej zaprojektowano się za pomocą 24 opraw typu SPORTING 3x58 T8 firmy THORN posiadających obudowę przystosowano do pomieszczeń sportowych. Do każdej z opraw należy doprowadzić trzy oddzielne obwody (wspólny przewód N i PE) i połączyć je oddzielnie z każdą lampą w oprawie (budowa oprawy daje taką możliwość). W ten sposób będzie możliwe uzyskanie trzech poziomów natężenia oświetlenia wykorzystywanych w zależności od potrzeb. Oprawy będą montowane do konstrukcji stropu. Instalację wykonać przewodem YDYżo 5x1,5mm 2 układanym w tynku i na konstrukcji stropu. Sterowanie oświetleniem odbywać się będzie za pomocą przekaźników impulsowych umieszczonych w tablicy T-S1 i sterowanych przyciskami bistabilnymi w kasecie KS Oświetlenie awaryjne W celu bezpiecznej ewakuacji osób z pomieszczeń w czasie awarii zasilania zaprojektowano oświetlenie awaryjne i ewakuacyjne. Do oświetlenia awaryjnego wykorzystano zostaną oprawy oświetlenia podstawowego po zamontowaniu w nich modułów oświetlenia awaryjnego i akumulatorów. Czas świecenia 3 godziny. Sposób podłączenia opraw wykonać zgodnie ze wskazówkami producenta modułu oświetlenia awaryjnego. Nad wejściami do ciągów komunikacyjnych zaprojektowano oprawy oświetlenia ewakuacyjnego typu PK211-1x11-NM z piktogramem pokazującym kierunek drogi ewakuacyjne. Oprawy te będą zasilane z obwodu oświetlenia awaryjnego W rozdzielnicy T-S1 zainstalować dodatkowo rozłączniki umożliwiające kontrole oświetlenia awaryjnego i jego odstawienie na czas remontu instalacji. 4.5 Zasilanie odbiorników technologicznych W projekcie uwzględniono zasilanie wentylatora wyciągowych w pom. siłowni. Zabezpieczeniem wentylatorów i wyłącznikami będą wyłączniki silnikowe M250 S zamontowany w tablicy T-S1. Uruchamianie wentylatora odbywać się będzie za pomocą przycisków bistabilnych umieszczonych w kasecie KS i w pomieszczeniu siłowni, sterującego przekaźnikiem impulsowym w tablicy T-S1. Zasilanie wentylatorów wykonać przewodem YDYżo 5x1,5mm 2 układanym w tynku. W opracowaniu ujęto również zasilanie tablicy świetlnej poprowadzone z tablicy T-S1 przewodem YDYżo 5x4mm 2 doprowadzonym w miejsce istniejącej tablicy. Ujęto również ułożenie dwóch rur RL47 nad stropem i pod tynkiem umożliwiającym w przyszłości wciągnięcia do nich przewodów sterujących tablicą. UWAGA: Jeśli przed rozpoczęciem prac będzie znany typ i producent nowej tablicy świetlnej do rurek należy wciągnąć przewody zgodnie z DTR-ką urządzenia. Miejsce usytuowania konsoli sterującej tablicą ustalić z Inwestorem.

bryzgoszczelny. Obwody gniazd wtyczkowych wykonać przewodem YDYżo 3x2,5mm 2 układanymi pod tynkiem z osprzętem podtynkowym, w sanitariatach i na sali gimnastycznej stosować osprzęt bryzgoszczelny.

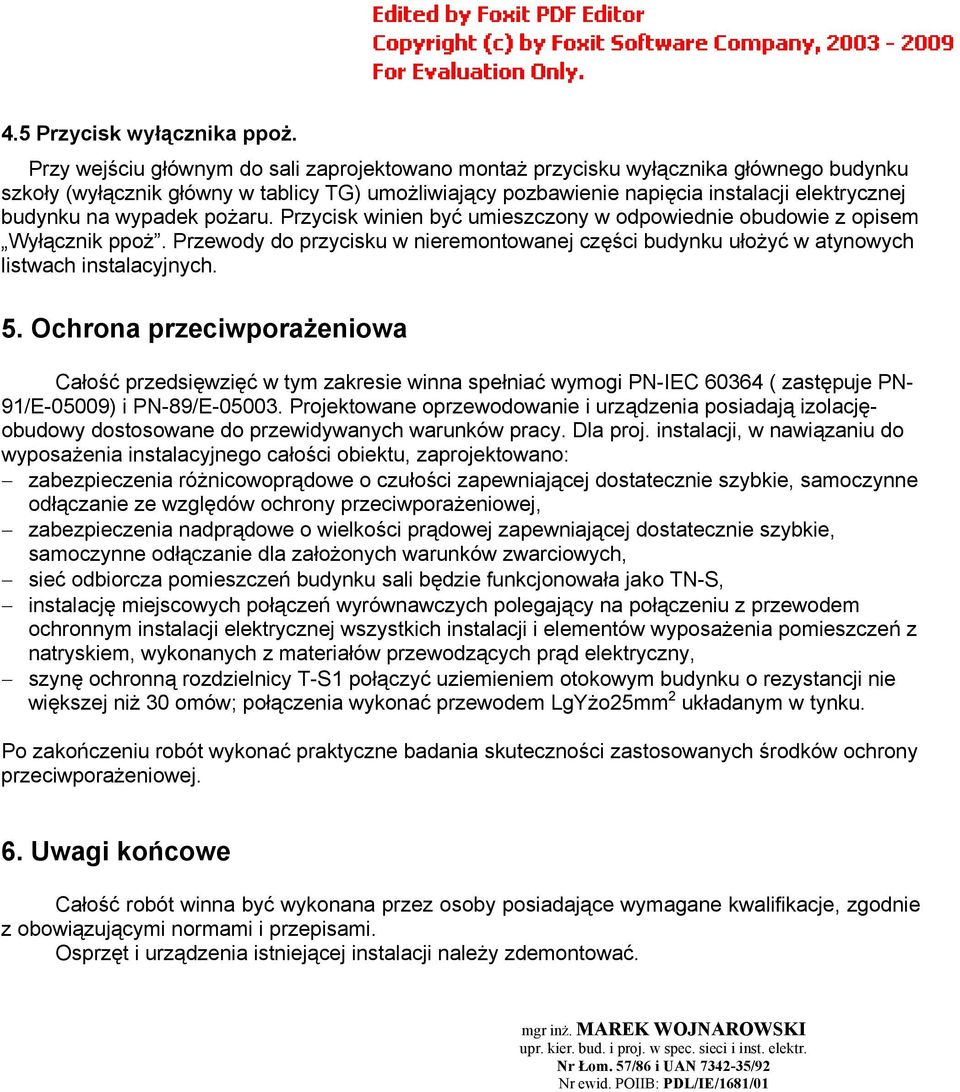

5 4.5 Przycisk wyłącznika ppoż. Przy wejściu głównym do sali zaprojektowano montaż przycisku wyłącznika głównego budynku szkoły (wyłącznik główny w tablicy TG) umożliwiający pozbawienie napięcia instalacji elektrycznej budynku na wypadek pożaru. Przycisk winien być umieszczony w odpowiednie obudowie z opisem Wyłącznik ppoż. Przewody do przycisku w nieremontowanej części budynku ułożyć w atynowych listwach instalacyjnych. 5. Ochrona przeciwporażeniowa Całość przedsięwzięć w tym zakresie winna spełniać wymogi PN-IEC ( zastępuje PN- 91/E-05009) i PN-89/E Projektowane oprzewodowanie i urządzenia posiadają izolacjęobudowy dostosowane do przewidywanych warunków pracy. Dla proj. instalacji, w nawiązaniu do wyposażenia instalacyjnego całości obiektu, zaprojektowano: zabezpieczenia różnicowoprądowe o czułości zapewniającej dostatecznie szybkie, samoczynne odłączanie ze względów ochrony przeciwporażeniowej, zabezpieczenia nadprądowe o wielkości prądowej zapewniającej dostatecznie szybkie, samoczynne odłączanie dla założonych warunków zwarciowych, sieć odbiorcza pomieszczeń budynku sali będzie funkcjonowała jako TN-S, instalację miejscowych połączeń wyrównawczych polegający na połączeniu z przewodem ochronnym instalacji elektrycznej wszystkich instalacji i elementów wyposażenia pomieszczeń z natryskiem, wykonanych z materiałów przewodzących prąd elektryczny, szynę ochronną rozdzielnicy T-S1 połączyć uziemieniem otokowym budynku o rezystancji nie większej niż 30 omów; połączenia wykonać przewodem LgYżo25mm 2 układanym w tynku. Po zakończeniu robót wykonać praktyczne badania skuteczności zastosowanych środków ochrony przeciwporażeniowej. 6. Uwagi końcowe Całość robót winna być wykonana przez osoby posiadające wymagane kwalifikacje, zgodnie z obowiązującymi normami i przepisami. Osprzęt i urządzenia istniejącej instalacji należy zdemontować. mgr inż. MAREK WOJNAROWSKI upr. kier. bud. i proj. w spec. sieci i inst. elektr. Nr Łom. 57/86 i UAN /92 Nr ewid. POIIB: PDL/IE/1681/01

wypadek pożaru. Przycisk winien być umieszczony w odpowiednie obudowie z opisem Wyłącznik ppoż. Przewody do przycisku w nieremontowanej części budynku ułożyć w atynowych listwach instalacyjnych. 5.

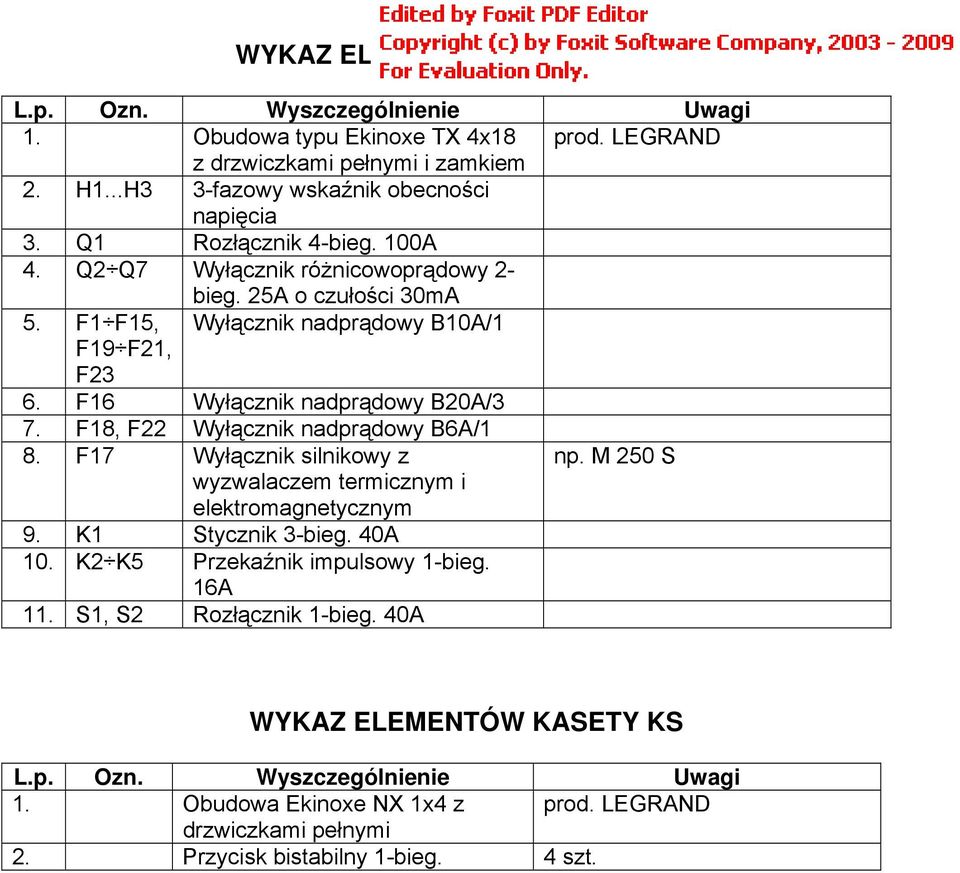

10 WYKAZ ELEMENTÓW TABLICY T-S1 L.p. Ozn. Wyszczególnienie Uwagi 1. Obudowa typu Ekinoxe TX 4x18 prod. LEGRAND z drzwiczkami pełnymi i zamkiem 2. H1...H3 3-fazowy wskaźnik obecności napięcia 3. Q1 Rozłącznik 4-bieg. 100A 4. Q2 Q7 Wyłącznik różnicowoprądowy 2- bieg. 25A o czułości 30mA 5. F1 F15, Wyłącznik nadprądowy B10A/1 F19 F21, F23 6. F16 Wyłącznik nadprądowy B20A/3 7. F18, F22 Wyłącznik nadprądowy B6A/1 8. F17 Wyłącznik silnikowy z np. M 250 S wyzwalaczem termicznym i elektromagnetycznym 9. K1 Stycznik 3-bieg. 40A 10. K2 K5 Przekaźnik impulsowy 1-bieg. 16A 11. S1, S2 Rozłącznik 1-bieg. 40A WYKAZ ELEMENTÓW KASETY KS L.p. Ozn. Wyszczególnienie Uwagi 1. Obudowa Ekinoxe NX 1x4 z prod. LEGRAND drzwiczkami pełnymi 2. Przycisk bistabilny 1-bieg. 4 szt.

F18, F22 Wyłącznik nadprądowy B6A/1 8. F17 Wyłącznik silnikowy z np. M 250 S wyzwalaczem termicznym i elektromagnetycznym 9. K1 Stycznik 3-bieg. 40A 10. K2 K5 Przekaźnik impulsowy 1-bieg.
