1 SPIS TOMÓW tom tytuł 1. Projekt budowlano wykonawczy architektura i konstrukcja 2. Projekt budowlano wykonawczy instalacje sanitarne 3. Projekt budowlano wykonawczy instalacje elektryczne Tom I Tom II Tom III TOM III INSTALACJE ELEKTRYCZNE Na postawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane ( Dz. U. z 2006 r. Nr 156, poz z późn. zm. ) Oświadczam, że projekt budowlano - wykonawczy Tom III Instalacje elektryczne przebudowy budynku nr 21 wraz ze zmianą sposobu użytkowania mieszczącego się w kompleksie budynków przy ul. Podchorążych 38 w Warszawie, sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Funkcja Tytuł Naukowy - Imię i Nazwisko Nr Uprawnień Podpis Projektant Elektryczna mgr inż. Włodzimierz Frączek ST-189/72 Sprawdzający Elektryczna mgr inż. Grzegorz Stodolski ST-222/79 2

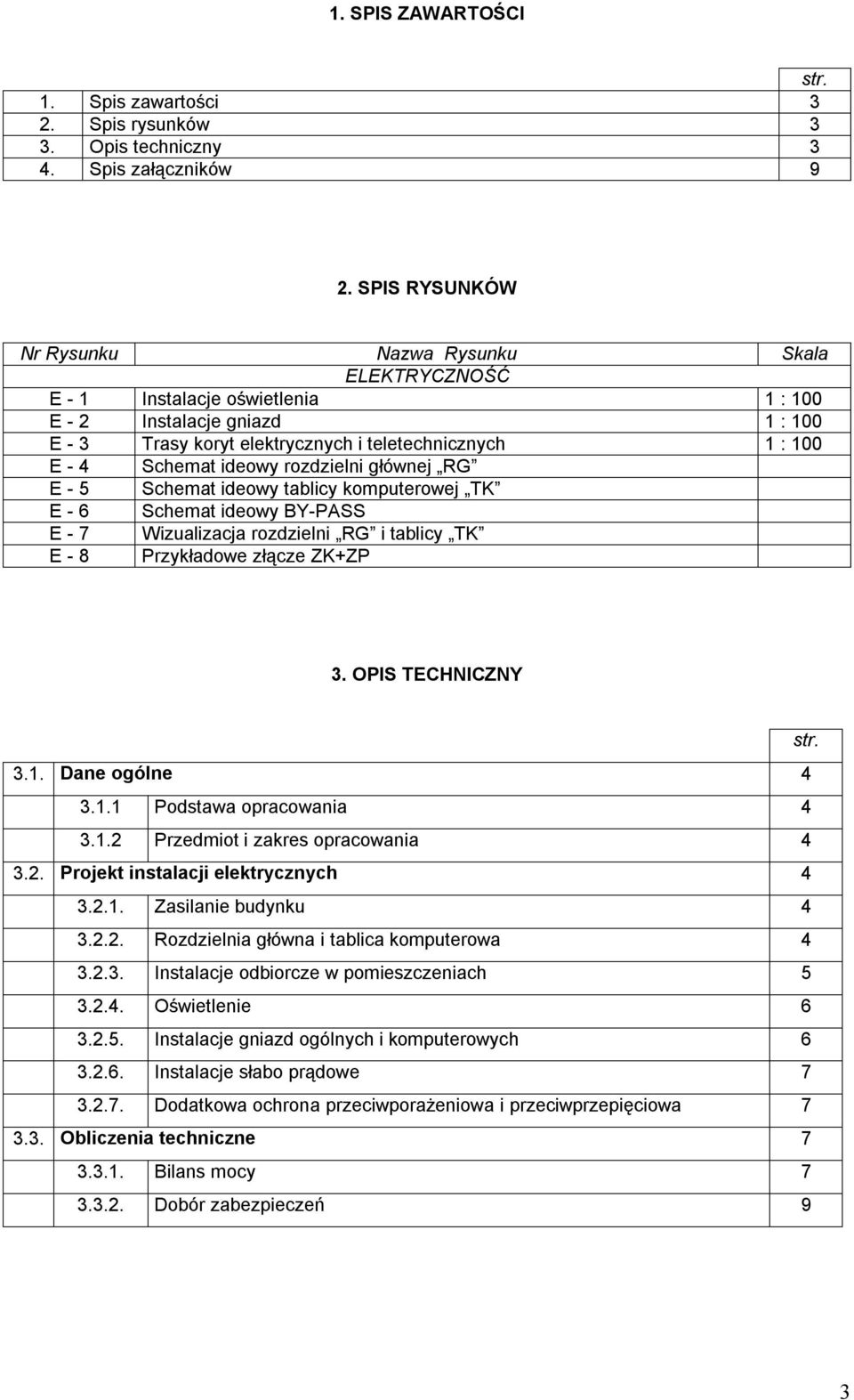

2 1. SPIS ZAWARTOŚCI str. 1. Spis zawartości 3 2. Spis rysunków 3 3. Opis techniczny 3 4. Spis załączników 9 2. SPIS RYSUNKÓW Nr Rysunku Nazwa Rysunku Skala ELEKTRYCZNOŚĆ E - 1 Instalacje oświetlenia 1 : 100 E - 2 Instalacje gniazd 1 : 100 E - 3 Trasy koryt elektrycznych i teletechnicznych 1 : 100 E - 4 Schemat ideowy rozdzielni głównej RG E - 5 Schemat ideowy tablicy komputerowej TK E - 6 Schemat ideowy BY-PASS E - 7 Wizualizacja rozdzielni RG i tablicy TK E - 8 Przykładowe złącze ZK+ZP 3. OPIS TECHNICZNY str Dane ogólne Podstawa opracowania Przedmiot i zakres opracowania Projekt instalacji elektrycznych Zasilanie budynku Rozdzielnia główna i tablica komputerowa Instalacje odbiorcze w pomieszczeniach Oświetlenie Instalacje gniazd ogólnych i komputerowych Instalacje słabo prądowe Dodatkowa ochrona przeciwporażeniowa i przeciwprzepięciowa Obliczenia techniczne Bilans mocy Dobór zabezpieczeń 9 3

3 3.1. Dane ogólne Podstawa opracowania - Zlecenie inwestora - Projekt architektury - Projekt instalacji sanitarnych - Obliczenia oświetlenia - Obowiązujące normy i przepisy Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt instalacji elektrycznej w budynku nr 21 przeznaczonym do przebudowy wraz z zmianą sposobu użytkowania przy ulicy Podchorążych 38 w Warszawie. Niniejsze opracowanie obejmuje wykonanie następujących elementów instalacji: - instalacji oświetlenia wewnętrznego - instalacji gniazd ogólnych - wydzielenia zasilania sieci komputerowej (230V) - zasilenia klimatyzatorów w pomieszczeniu technicznym - propozycje złącze kablowe i pomiarowe 3.2. Projekt instalacji elektrycznych Zasilanie budynku Zasilanie budynku jest poza zakresem opracowania. W związki ze zmianą sposobu użytkowania należy wykonać złącze kablowe i złącze pomiarowe zgodnie z warunkami technicznymi uzyskanymi od wybranego operatora na danym terenie. Na rysunku E-08 przedstawiono przykład rozwiązań technicznych zgodnych z projektowanym zapotrzebowaniem mocy. Lokalizację złączy pokazano na rysunku E-01. Bilans mocy dla budynku wynosi: Pi = 57,38 kw Po = 40,17 kw Układ pracy instalacji odbiorczych TN-S Rozdzielnia główna i tablica komputerowa W pomieszczeniu technicznym projektuje się umieszczenie rozdzielni głównej i tablicy wydzielonej sieci komputerowej. Tablice są sprzężone przez przełącznik typu (BY- PASS) lub układem UPS (układ UPS poza zakresem opracowania). 4

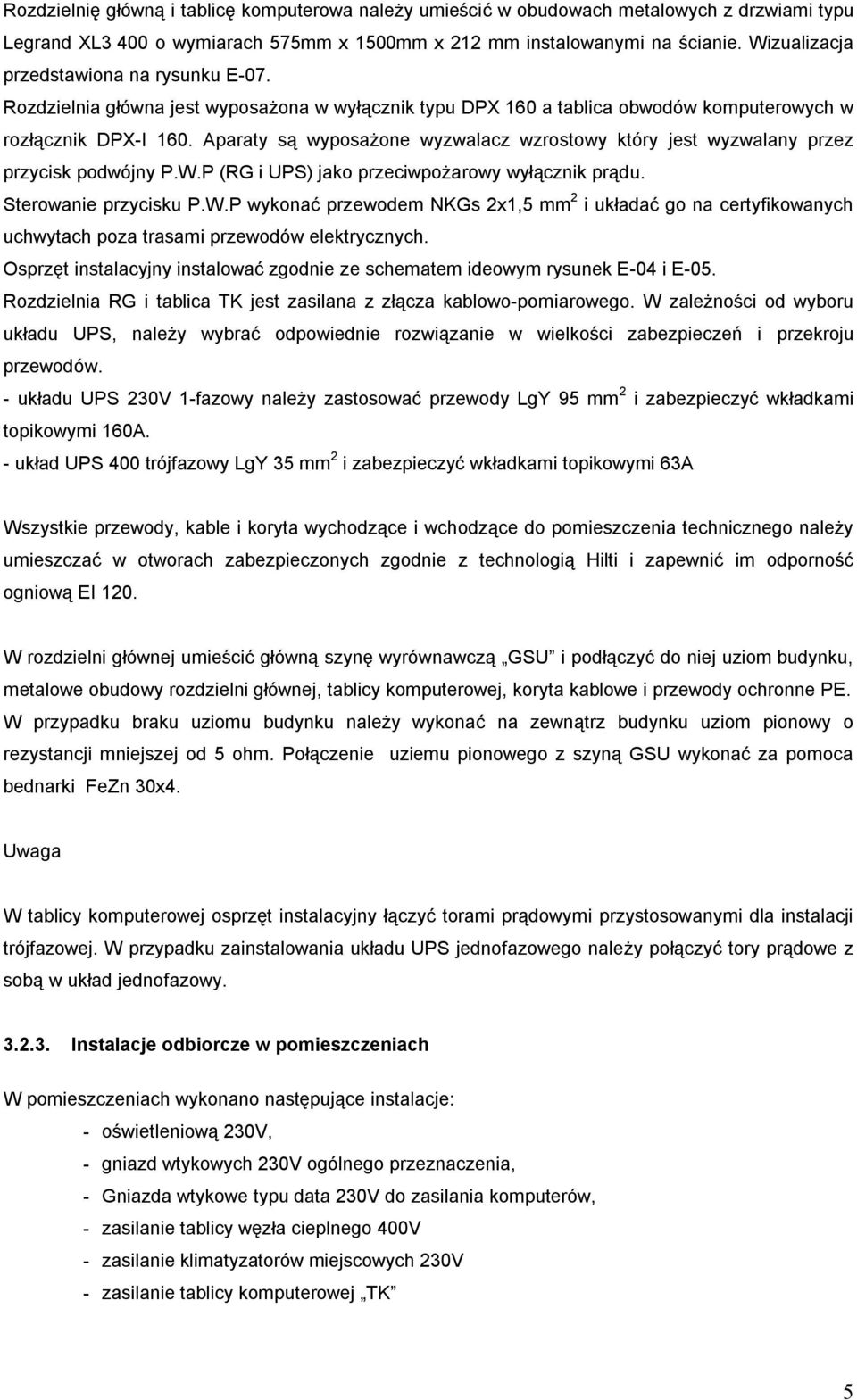

4 Rozdzielnię główną i tablicę komputerowa należy umieścić w obudowach metalowych z drzwiami typu Legrand XL3 400 o wymiarach 575mm x 1500mm x 212 mm instalowanymi na ścianie. Wizualizacja przedstawiona na rysunku E-07. Rozdzielnia główna jest wyposażona w wyłącznik typu DPX 160 a tablica obwodów komputerowych w rozłącznik DPX-I 160. Aparaty są wyposażone wyzwalacz wzrostowy który jest wyzwalany przez przycisk podwójny P.W.P (RG i UPS) jako przeciwpożarowy wyłącznik prądu. Sterowanie przycisku P.W.P wykonać przewodem NKGs 2x1,5 mm 2 i układać go na certyfikowanych uchwytach poza trasami przewodów elektrycznych. Osprzęt instalacyjny instalować zgodnie ze schematem ideowym rysunek E-04 i E-05. Rozdzielnia RG i tablica TK jest zasilana z złącza kablowo-pomiarowego. W zależności od wyboru układu UPS, należy wybrać odpowiednie rozwiązanie w wielkości zabezpieczeń i przekroju przewodów. - układu UPS 230V 1-fazowy należy zastosować przewody LgY 95 mm 2 i zabezpieczyć wkładkami topikowymi 160A. - układ UPS 400 trójfazowy LgY 35 mm 2 i zabezpieczyć wkładkami topikowymi 63A Wszystkie przewody, kable i koryta wychodzące i wchodzące do pomieszczenia technicznego należy umieszczać w otworach zabezpieczonych zgodnie z technologią Hilti i zapewnić im odporność ogniową EI 120. W rozdzielni głównej umieścić główną szynę wyrównawczą GSU i podłączyć do niej uziom budynku, metalowe obudowy rozdzielni głównej, tablicy komputerowej, koryta kablowe i przewody ochronne PE. W przypadku braku uziomu budynku należy wykonać na zewnątrz budynku uziom pionowy o rezystancji mniejszej od 5 ohm. Połączenie uziemu pionowego z szyną GSU wykonać za pomoca bednarki FeZn 30x4. Uwaga W tablicy komputerowej osprzęt instalacyjny łączyć torami prądowymi przystosowanymi dla instalacji trójfazowej. W przypadku zainstalowania układu UPS jednofazowego należy połączyć tory prądowe z sobą w układ jednofazowy Instalacje odbiorcze w pomieszczeniach W pomieszczeniach wykonano następujące instalacje: - oświetleniową 230V, - gniazd wtykowych 230V ogólnego przeznaczenia, - Gniazda wtykowe typu data 230V do zasilania komputerów, - zasilanie tablicy węzła cieplnego 400V - zasilanie klimatyzatorów miejscowych 230V - zasilanie tablicy komputerowej TK 5

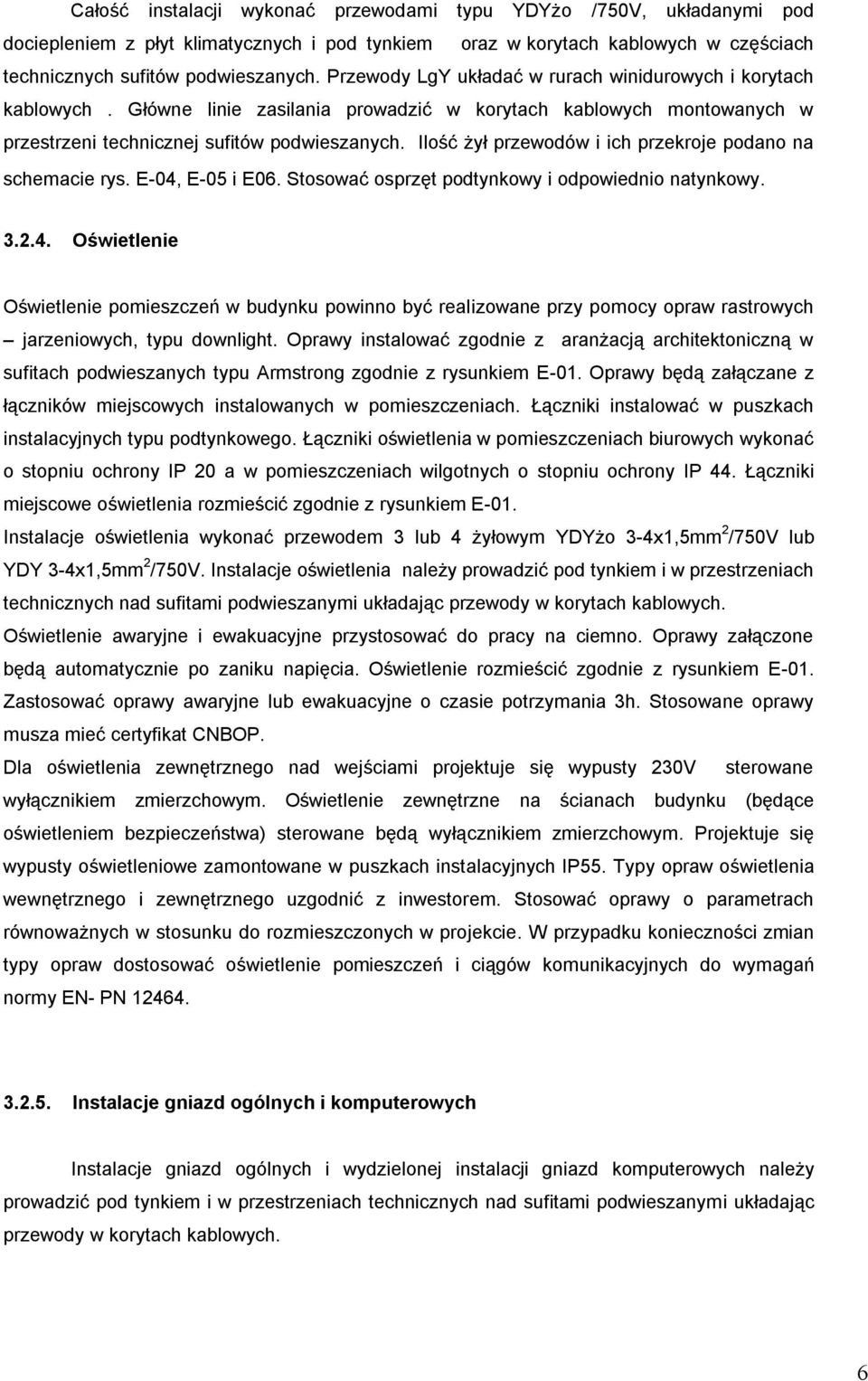

5 Całość instalacji wykonać przewodami typu YDYżo /750V, układanymi pod dociepleniem z płyt klimatycznych i pod tynkiem oraz w korytach kablowych w częściach technicznych sufitów podwieszanych. Przewody LgY układać w rurach winidurowych i korytach kablowych. Główne linie zasilania prowadzić w korytach kablowych montowanych w przestrzeni technicznej sufitów podwieszanych. Ilość żył przewodów i ich przekroje podano na schemacie rys. E-04, E-05 i E06. Stosować osprzęt podtynkowy i odpowiednio natynkowy Oświetlenie Oświetlenie pomieszczeń w budynku powinno być realizowane przy pomocy opraw rastrowych jarzeniowych, typu downlight. Oprawy instalować zgodnie z aranżacją architektoniczną w sufitach podwieszanych typu Armstrong zgodnie z rysunkiem E-01. Oprawy będą załączane z łączników miejscowych instalowanych w pomieszczeniach. Łączniki instalować w puszkach instalacyjnych typu podtynkowego. Łączniki oświetlenia w pomieszczeniach biurowych wykonać o stopniu ochrony IP 20 a w pomieszczeniach wilgotnych o stopniu ochrony IP 44. Łączniki miejscowe oświetlenia rozmieścić zgodnie z rysunkiem E-01. Instalacje oświetlenia wykonać przewodem 3 lub 4 żyłowym YDYżo 3-4x1,5mm 2 /750V lub YDY 3-4x1,5mm 2 /750V. Instalacje oświetlenia należy prowadzić pod tynkiem i w przestrzeniach technicznych nad sufitami podwieszanymi układając przewody w korytach kablowych. Oświetlenie awaryjne i ewakuacyjne przystosować do pracy na ciemno. Oprawy załączone będą automatycznie po zaniku napięcia. Oświetlenie rozmieścić zgodnie z rysunkiem E-01. Zastosować oprawy awaryjne lub ewakuacyjne o czasie potrzymania 3h. Stosowane oprawy musza mieć certyfikat CNBOP. Dla oświetlenia zewnętrznego nad wejściami projektuje się wypusty 230V sterowane wyłącznikiem zmierzchowym. Oświetlenie zewnętrzne na ścianach budynku (będące oświetleniem bezpieczeństwa) sterowane będą wyłącznikiem zmierzchowym. Projektuje się wypusty oświetleniowe zamontowane w puszkach instalacyjnych IP55. Typy opraw oświetlenia wewnętrznego i zewnętrznego uzgodnić z inwestorem. Stosować oprawy o parametrach równoważnych w stosunku do rozmieszczonych w projekcie. W przypadku konieczności zmian typy opraw dostosować oświetlenie pomieszczeń i ciągów komunikacyjnych do wymagań normy EN- PN Instalacje gniazd ogólnych i komputerowych Instalacje gniazd ogólnych i wydzielonej instalacji gniazd komputerowych należy prowadzić pod tynkiem i w przestrzeniach technicznych nad sufitami podwieszanymi układając przewody w korytach kablowych. 6

6 Gniazda ogólne i komputerowe instalować w zestawach podwójnych składających się z podwójnej puszki i ramki z wykorzystanie dwóch modułów gniazd. W przypadku gniazd komputerowych zestawy należy instalować w puszkach podwójnych i ramkach oraz stosować gniazda z blokadą typu data koloru czerwonego. Zasilanie tablicy TK wykonać przewodami LgY 35 mm 2 /750V. Instalacja gniazd wtykowych 230V instalację do gniazd wykonać przewodem 3- żyłowym YDYżo 3x2,5mm 2 /750V ( L, N, PE ). Wszystkie gniazda wtykowe wyposażone będą w bolec ochronny. Do bolca ochronnego przyłączyć przewód ochronny PE. Wszystkie gniazda opisać zgonie z numerem obwodu w rozdzielnicy głównej lub komputerowej. W pomieszczeniach biurowych gniazda ogólne jak i gniazda wydzielonej sieci komputerowej wykonać o stopniu ochrony IP 20, a w pomieszczeniach wilgotnych stosować gniazda o stopniu ochrony IP 44. Gniazda rozmieścić zgodnie z rysunkiem E-02.. W toaletach wykonać miejscowe szyny wyrównawcze (MSU) i podłączyć do niej wszystkie metalowe części na których może wystąpić niebezpieczne napięcie. Miejscową szyną wyrównawczą podłączyć do GSU przewodem Ly 4 mm 2 układanym w rurce typu peschel p/t na odcinkach ścian i wyprowadzić ją do części technicznej sufitu podwieszanego. W dalszym przebiegu trasy przewód układać w korytach. Instalację układać tak jak instalację oświetleniową Instalacje słaboprądowe Instalacja teletechniki poza zakresem opracowania Dodatkowa ochrona przeciwporażeniowa i przeciwprzepięciowa W instalacji wewnętrznej zgodnie z PN-IEC przewiduje się wykonanie instalacji trój- i pięcioprzewodowej oraz tzw. szybkie wyłącznie zasilania oraz montaż wyłączników różnicowoprądowych. Jako ochronę przeciwprzepięciową należy zainstalować na tablicy RG ochronniki typu I + II. Do szyny GSU podłączyć metalowe instalacje centralne, metalowe koryta kablowe, oraz miejscowe szyny wyrównawcze w pomieszczeniach z natryskiem Obliczenia techniczne Bilans mocy Moc zainstalowana urządzeń oraz zestawienia mocy podano na schemacie tablicy głównej RG przebudowanego budynku rys. E-04. 7

7 Lp. Przykładowe obliczenia doboru zabezpieczeń i spadki napięcia Nazwa obwodu Moc obwodu "P" [kw] Prąd obliczeniowy "IB" [A] Typ kabla/przewodu Dopuszczalna obciążalność prądowa "Iz" [A] Prąd zabezpieczenia "In" [A] Prąd zadziałania zabezpieczenia "I2" [A] Poprawność zabezpieczenia Poprawność zabezpieczenia I2<1,45 Iz IB<In<Iz 1 RG 40,16 62,33 LgY 35 76, ,8 TAK TAK 15 0,19 2 RG ,20 159,89 LgY , TAK TAK 15 0,43 3 TK 16,45 25,53 LgY 35 76, ,2 TAK TAK 10 0,05 4 UPS 20,00 93,50 LgY , TAK TAK 4 0,15 5 gniazdo 2,00 9,35 YDYżo 3x2,5 21, ,2 TAK TAK 55 2,97 6 oświetlenie 1,50 7,01 YDYżo 3x1,5 15, ,5 TAK TAK 55 3,71 Długość [m] Spadek napięcia " U" [%] Uwaga RG-230 dobrano zasilanie przewodem o przekroju LgY 95 mm 2 napięciem 230V. z uwagi ma możliwość zasilania tablicy wydzielonej sieci komputerowej jednofazowo 8

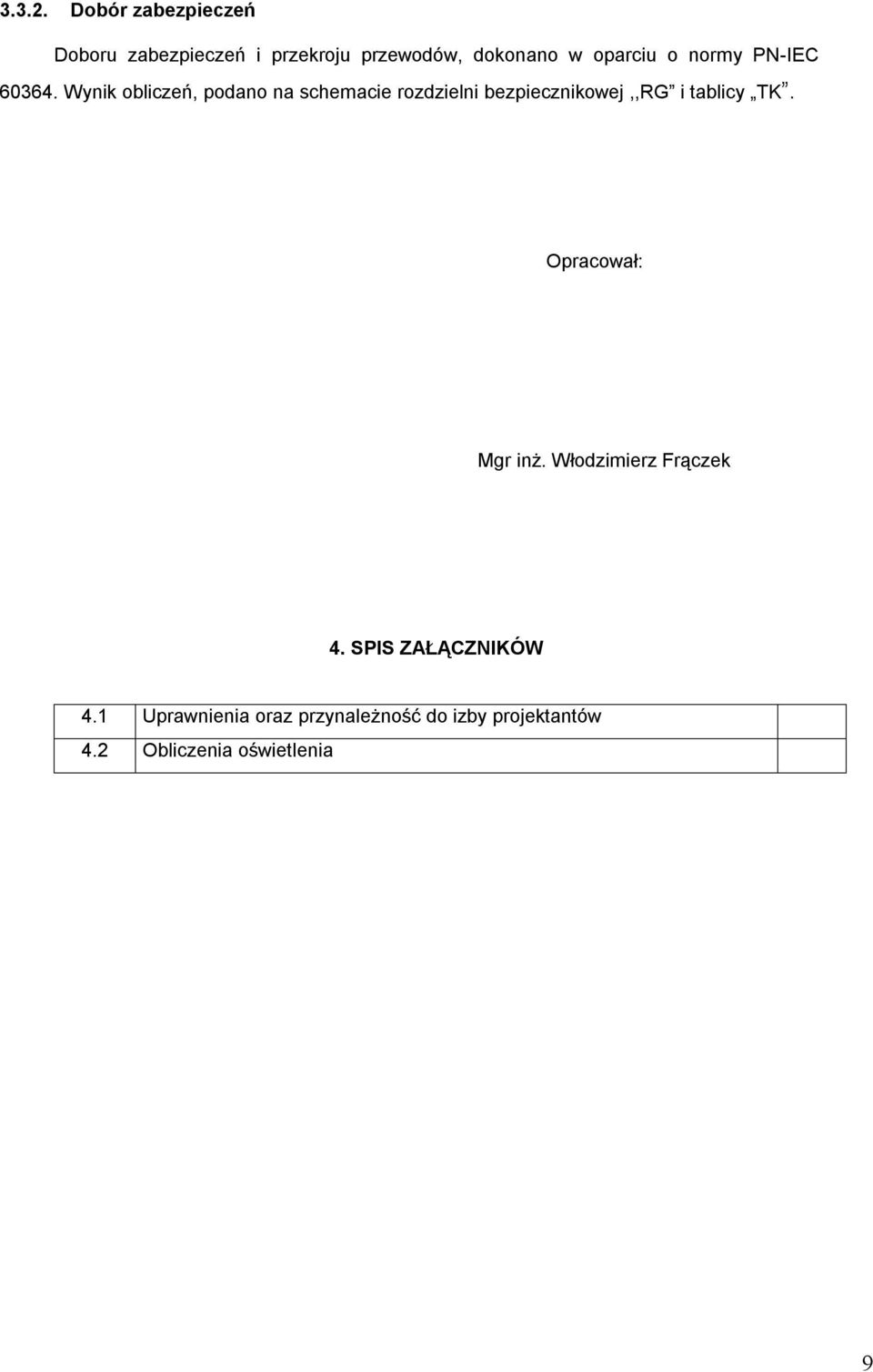

8 Dobór zabezpieczeń Doboru zabezpieczeń i przekroju przewodów, dokonano w oparciu o normy PN-IEC Wynik obliczeń, podano na schemacie rozdzielni bezpiecznikowej,,rg i tablicy TK. Opracował: Mgr inż. Włodzimierz Frączek 4. SPIS ZAŁĄCZNIKÓW 4.1 Uprawnienia oraz przynależność do izby projektantów 4.2 Obliczenia oświetlenia 9

9 O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane ( Dz.U.Nr 93, poz.888 oraz Dz.U. z 2003r. Nr 207, poz.2016 oraz z 2004r. Nr 6, poz.41 i Nr 92, poz.881 ) Oświadczam, że projekt budowlano - wykonawczy Tom III Instalacje elektryczne przebudowy budynku nr 21 wraz ze zmianą sposobu użytkowania mieszczącego się w kompleksie budynków przy ul. Podchorążych 38 w Warszawie, sporządzony jest zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Sprawdzający Projektant mgr inż. Grzegorz Stodolski mgr inż. Włodzimierz Frączek 10
