1 ZAKŁAD PROJEKTOWY UMOWA NR NZU ul. Maleczyńskich HAL - SAN ul. Przyjaźni 4E/ Wrocław OBIEKT Adres obiektu Stadium Inwestor Przebudowa drogi z odwodnieniem i oświetleniem Sięgacz ul. Maleczyńskich 8-22 we Wrocławiu PROJEKT ZAGOSPODAROWANIA TERENU Zarząd Inwestycji Miejskich Obręb Oporów Działka Nr 213 AM 8 DOKUMENTACJA GEOTECHNICZNA Opracowała: mgr Teresa Prussak Wrocław, czerwiec 2013r.

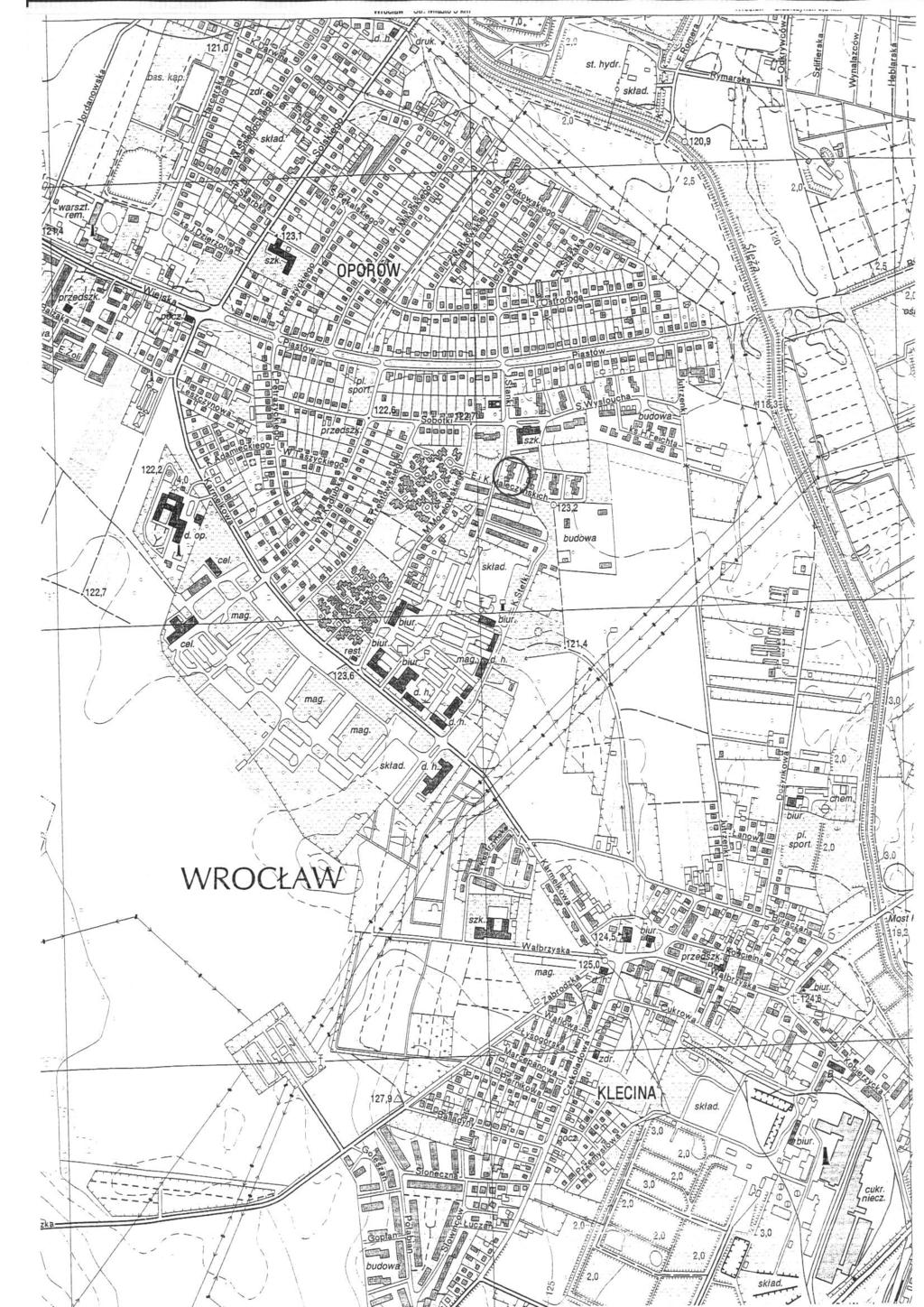

2 SPIS TREŚCI 1.Wstęp 2.Charakterystyka terenu prac 3.Warunki gruntowe i wodne w podłożu 4.Uwagi końcowe Załączniki graficzne 1.Mapa przeglądowa w skali 1: Mapa dokumentacyjna w skali 1:500 3.Karta otworu geotechnicznego 4.Legenda do karty otworu 5.Objaśnienia znaków i symboli zał.1 zał.2 zał.3 zał.4 zał.5

3 OPINIA GEOTECHNICZNA 1. Wstęp Na zlecenie Zarządu Inwestycji Miejskich z siedzibą we Wrocławiu przy ul. Januszowickiej 15a Zakład Projektowy HAL-SAN opracował opinię geotechniczną dla przebudowy części ulicy (sięgacza) E. i K. Maleczyńskich na Oporowie wraz z odwodnieniem i oświetleniem we Wrocławiu. W dniu 20 czerwca 2013 r odwiercono otwór do głębokości 2,0 m. Wiercenia wykonano ręcznym świdrem penetracyjnym w średnicy 80 mm pod nadzorem uprawnionego geologa. W trakcie wierceń prowadzono obserwacje gruntów i poziomów wody gruntowej. Grunty poddano badaniom makroskopowym określając ich rodzaj i stan, a następnie sklasyfikowano je zgodnie z normami PN-86/B-0248 i PN-B-02481:1998. Głębokość zwierciadła wody gruntowej pomierzona została po nawierceniu i ustabilizowaniu. Na podstawie wyników wierceń, badań i obserwacji terenowych opracowano kartę otworu geotechnicznego i legendę do niej z tabelą parametrów geotechnicznych oraz część opisową opinii. Lokalizację odwierconego otworu przedstawiono na mapie dokumentacyjnej w skali 1:500. Położenie terenu prac ilustruje mapa przeglądowa w skali 1: Charakterystyka terenu prac Projektuje się przebudowę części ulicy E. i K. Maleczyńskich na odcinku od nr 8 do 22 na osiedlu Oporów w południowej części Wrocławia. Regionalnie jest to obszar Pradoliny Wrocławskiej, morfologicznie to wysoczyzna plejstoceńska. Powierzchnia terenu jest płaska o rzędnych około 123 m npm.

4 Podłoże budują czwartorzędowe plejstoceńskie osady lodowcowe wykształcone w postaci piasków pylastych i piasków średnich w stanie średnio zagęszczonym bliskim luźnemu. W przypowierzchniowej strefie występują nasypy niebudowlane składające się z gleby, piasku gliniastego, gruzu ceglanego, żwiru i piasku drobnego. Grubość warstwy nasypów wynosi 1,4 m, miejscami może być większa lub mniejsza. Woda gruntowa o zwierciadle swobodnym występuje na głębokości 1,4 m. 3. Warunki gruntowe w podłożu Podłoże zbadano do głębokości 2,0 m. Górną warstwę o grubości 1,4 m tworzy nasyp niebudowlany składający się z piasku gliniastego, humusu, gleby, gruzu ceglanego, żwiru i piasku drobnego. Ze względu na znaczną zawartość piasku gliniastego nasypy traktować należy jako grunty wysadzinowe. Pod nasypem zalega piasek pylasty przewarstwiony pyłem w stanie średnio zagęszczonym na granicy luźnego o stopniu zagęszczenia I D = 0,35. Należy zaliczyć go do gruntów wątpliwych pod względem wysadzinowości. Głebiej zalegają średnio zagęszczone piaski średnie z domieszką żwiru o stopniu zagęszczenia I D = 0,40. Są to grunty niewysadzinowe. Opisane wyżej grunty rozdzielono na warstwy geotechniczne uwzględniając ich rodzaj i stan. Wydzielono następujące warstwy: Warstwa I piasek pylasty przewarstwiony pyłem o I D = 0,35 i poniższych parametrach: wilgotność naturalna W n = 26% gęstość objętościowa ρ = 1,70 t. m -3 kąt tarcia wewnętrznego Φ = 29,7 o. Warstwa II piasek średni z domieszką żwiru o I D = 0,40 i parametrach: wilgotność naturalna W n = 22% gęstość objętościowa ρ = 2,0 t. m -3 kąt tarcia wewnętrznego Ф = 32,3 o.

5 Parametry fizyczne i mechaniczne charakteryzujące poszczególne warstwy podano również w legendzie do karty otworów. Swobodne zwierciadło wody gruntowej nawiercono na głębokości 1,4 m poniżej powierzchni terenu. Warunki wodne są przeciętne. 4. Uwagi końcowe W opisywanym terenie w podłożu dominują nasypy niebudowlane gruzowo-humusowo-gliniaste, które są gruntami wysadzinowymi. Pod nimi występują wątpliwe piaski pylaste i niewysadzinowe piaski średnie. Swobodne zwierciadło wody gruntowej występuje na głębokości 1,4 m poniżej powierzchni terenu. Dla potrzeb projektowania nawierzchni drogowych warunki wodne są przeciętne. Przy przeciętnych warunkach wodnych dla nasypów można przyjąć grupę nośności podłoża nawierzchni G4, dla piasków pylastych grupę nośności G2, a dla piasków średnich grupę G1 według Katalogu Typowych Konstrukcji Nawierzchni Zalegające w podłożu grunty należą do łatwo urabialnych kategorii 3 według normy PN-B-06050:1999.
