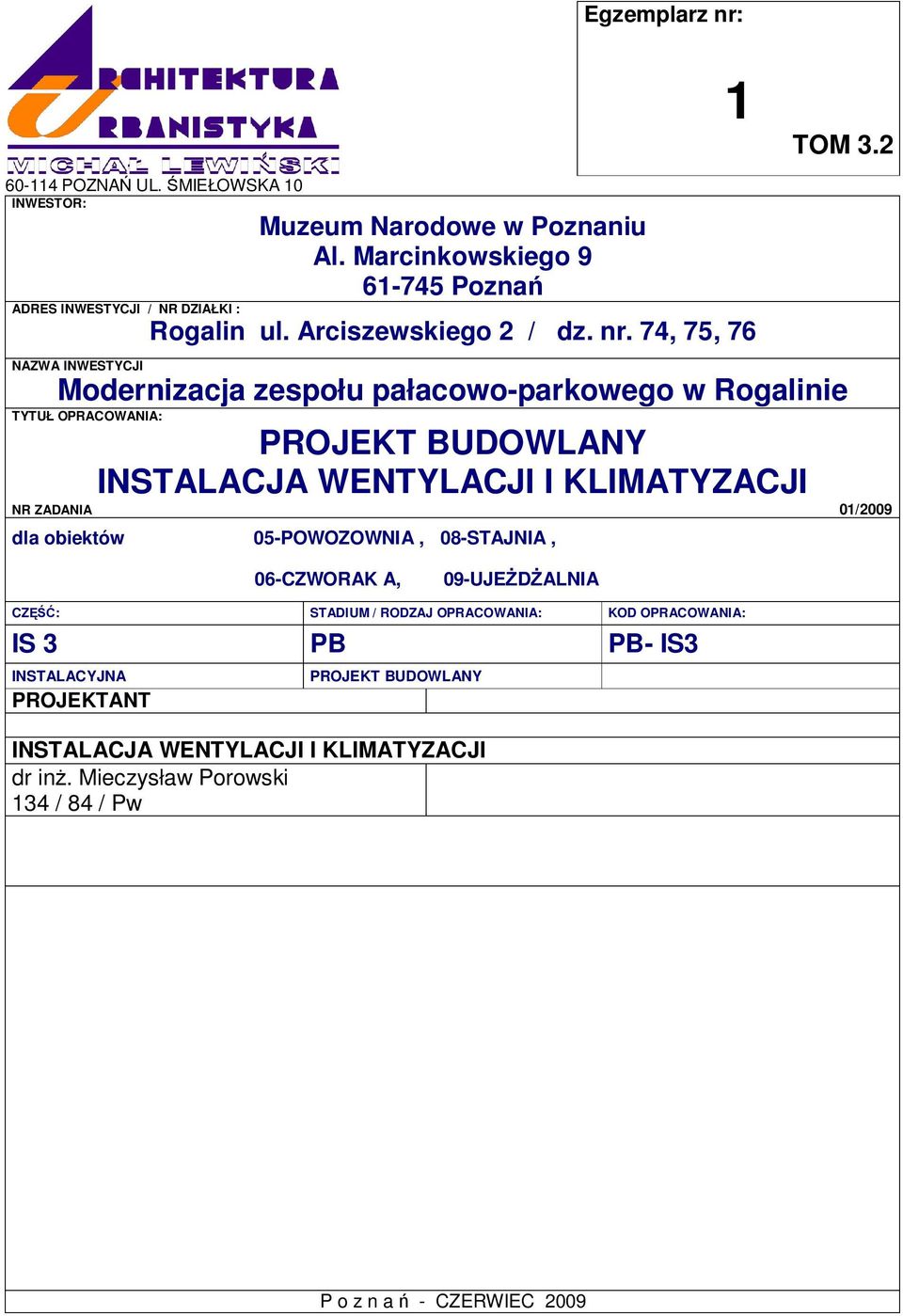

1 Egzemplarz nr: POZNAŃ UL. ŚMIEŁOWSKA 10 INWESTOR: Muzeum Narodowe w Poznaniu Al. Marcinkowskiego Poznań ADRES INWESTYCJI / NR DZIAŁKI : Rogalin ul. Arciszewskiego 2 / dz. nr. 74, 75, 76 1 TOM 3.2 NAZWA INWESTYCJI Modernizacja zespołu pałacowo-parkowego w Rogalinie TYTUŁ OPRACOWANIA: PROJEKT BUDOWLANY INSTALACJA WENTYLACJI I KLIMATYZACJI NR ZADANIA 01/2009 dla obiektów 05-POWOZOWNIA, 08-STAJNIA, 06-CZWORAK A, 09-UJEśDśALNIA CZĘŚĆ: STADIUM / RODZAJ OPRACOWANIA: KOD OPRACOWANIA: IS 3 PB PB- IS3 INSTALACYJNA PROJEKTANT PROJEKT BUDOWLANY INSTALACJA WENTYLACJI I KLIMATYZACJI dr inŝ. Mieczysław Porowski 134 / 84 / Pw P o z n a ń - CZERWIEC 2009

2 05-POWOZOWNIA

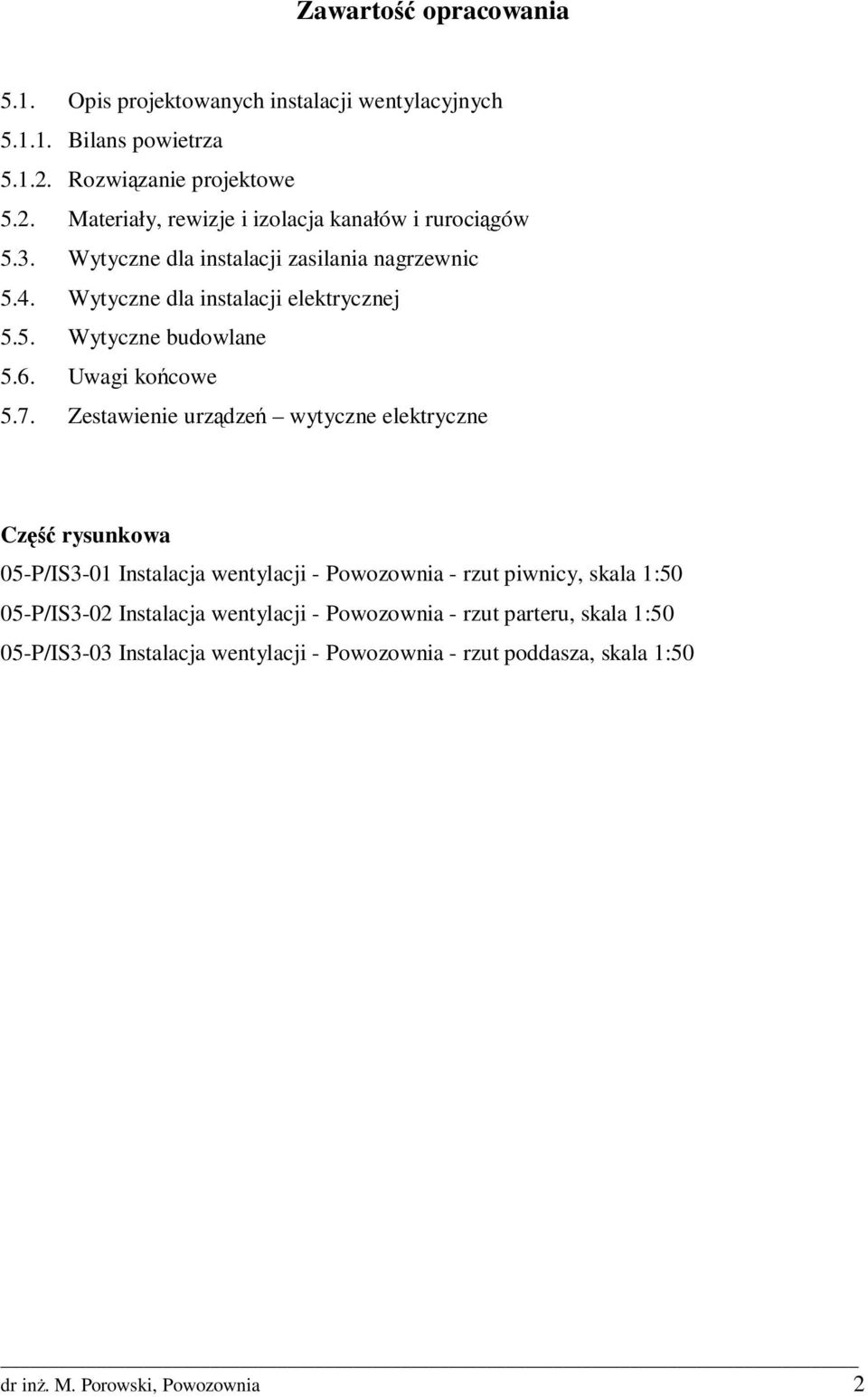

3 Zawartość opracowania 5.1. Opis projektowanych instalacji wentylacyjnych Bilans powietrza Rozwiązanie projektowe 5.2. Materiały, rewizje i izolacja kanałów i rurociągów 5.3. Wytyczne dla instalacji zasilania nagrzewnic 5.4. Wytyczne dla instalacji elektrycznej 5.5. Wytyczne budowlane 5.6. Uwagi końcowe 5.7. Zestawienie urządzeń wytyczne elektryczne Część rysunkowa 05-P/IS3-01 Instalacja wentylacji - Powozownia - rzut piwnicy, skala 1:50 05-P/IS3-02 Instalacja wentylacji - Powozownia - rzut parteru, skala 1:50 05-P/IS3-03 Instalacja wentylacji - Powozownia - rzut poddasza, skala 1:50 dr inŝ. M. Porowski, Powozownia 2

4 5.1. Opis projektowanych instalacji wentylacyjnych Bilans powietrza Projektowane obliczeniowe ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie zestawiono w tablicy 1. Tablica 1. Zestawienie obliczeniowych ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie Pomieszczenie Nawiew Wywiew Sposób wentylacji Nr pom. Przeznaczenie Kubatura. V n V n lub numer linii m³ m³/h 1/h m³/h 1/h nawiew wywiew POWOZOWNIA Piwnica -1/1 Przygotowalnia , ,2 N-1 W-1/1-1/2 Zmywalnia , ,1 N-1 W-1/2-1/3 Komunikacja ,4 40 2,4 N-1 W-1/3-1/4 Magazyn suchy ,1 50 4,1 N-1 W-1/3-1/5 Magazyn chłodniczy , ,4 N-1 W-1/3-1/6 Przedsionek ,4 50 1,4 N-1 W-1/3-1/7 Pom. techniczne C.O /8 WC ,5 z pom. -1/9 W-1/4-1/9 Pom. dla personelu ,0 45 1,5 N-1 W-1/3-1/10 Magazyn ogólny , ,0 N-1 W-1/3 Parter 0/1 Komunikacja ,5 - - N-2 do pom. 0/4 i 0/5 0/2 Zaplecze sali , ,2 N-2 W-2 0/3 Sala konferencyjna (max. 20 osób) , ,0 N-2 W-2 0/4 WC N/M ,9 z pom. 0/1 W-2/1 0/5 WC D ,0 z pom. 0/1 W-2/1 Łączne projektowane ilości powietrza wentylacyjnego dla poszczególnych linii wentylacji mechanicznej wynoszą: N-1 N-2/W-2 W-1/1 W-1/2 W-1/3 W-1/4 970 m³/h 1325/1150 m³/h 340 m³/h 150 m³/h 405 m³/h 75 m³/h W-2/1 175 m 3 /h dr inŝ. M. Porowski, Powozownia 3

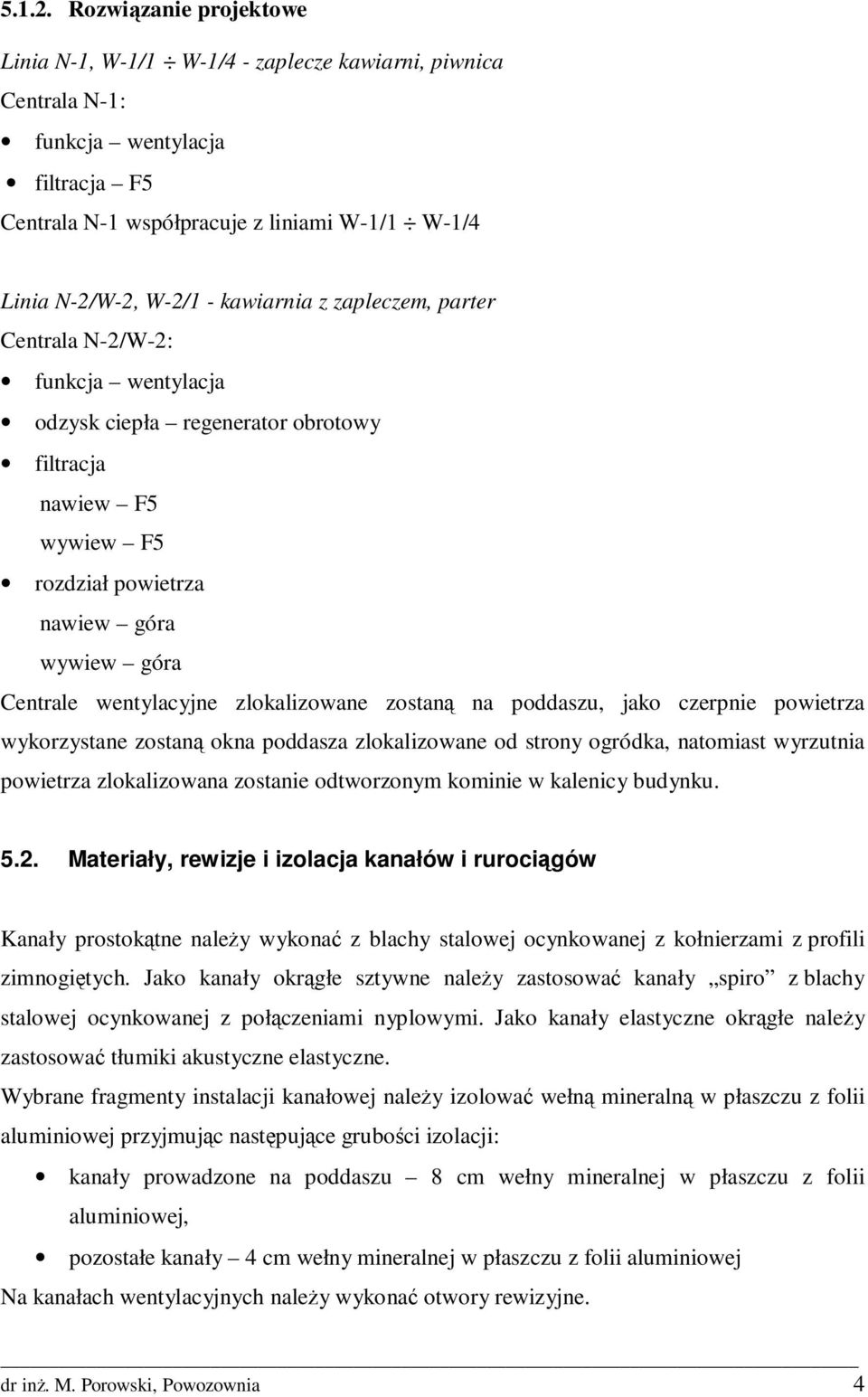

5 Rozwiązanie projektowe Linia N-1, W-1/1 W-1/4 - zaplecze kawiarni, piwnica Centrala N-1: funkcja wentylacja filtracja F5 Centrala N-1 współpracuje z liniami W-1/1 W-1/4 Linia N-2/W-2, W-2/1 - kawiarnia z zapleczem, parter Centrala N-2/W-2: funkcja wentylacja odzysk ciepła regenerator obrotowy filtracja nawiew F5 wywiew F5 rozdział powietrza nawiew góra wywiew góra Centrale wentylacyjne zlokalizowane zostaną na poddaszu, jako czerpnie powietrza wykorzystane zostaną okna poddasza zlokalizowane od strony ogródka, natomiast wyrzutnia powietrza zlokalizowana zostanie odtworzonym kominie w kalenicy budynku Materiały, rewizje i izolacja kanałów i rurociągów Kanały prostokątne naleŝy wykonać z blachy stalowej ocynkowanej z kołnierzami z profili zimnogiętych. Jako kanały okrągłe sztywne naleŝy zastosować kanały spiro z blachy stalowej ocynkowanej z połączeniami nyplowymi. Jako kanały elastyczne okrągłe naleŝy zastosować tłumiki akustyczne elastyczne. Wybrane fragmenty instalacji kanałowej naleŝy izolować wełną mineralną w płaszczu z folii aluminiowej przyjmując następujące grubości izolacji: kanały prowadzone na poddaszu 8 cm wełny mineralnej w płaszczu z folii aluminiowej, pozostałe kanały 4 cm wełny mineralnej w płaszczu z folii aluminiowej Na kanałach wentylacyjnych naleŝy wykonać otwory rewizyjne. dr inŝ. M. Porowski, Powozownia 4

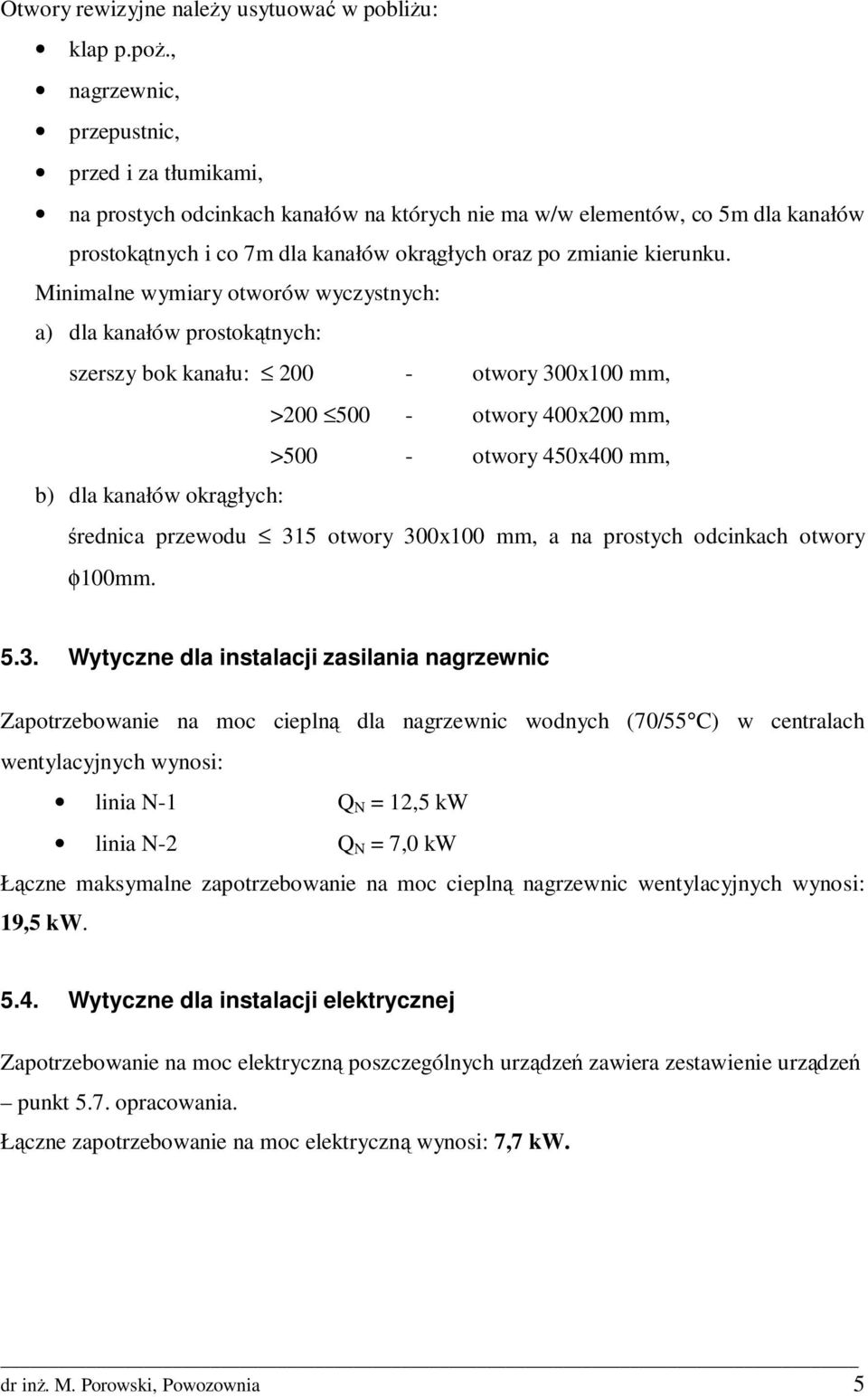

6 Otwory rewizyjne naleŝy usytuować w pobliŝu: klap p.poŝ., nagrzewnic, przepustnic, przed i za tłumikami, na prostych odcinkach kanałów na których nie ma w/w elementów, co 5m dla kanałów prostokątnych i co 7m dla kanałów okrągłych oraz po zmianie kierunku. Minimalne wymiary otworów wyczystnych: a) dla kanałów prostokątnych: szerszy bok kanału: otwory 300x100 mm, > otwory 400x200 mm, >500 - otwory 450x400 mm, b) dla kanałów okrągłych: średnica przewodu 315 otwory 300x100 mm, a na prostych odcinkach otwory φ100mm Wytyczne dla instalacji zasilania nagrzewnic Zapotrzebowanie na moc cieplną dla nagrzewnic wodnych (70/55 C) w centralach wentylacyjnych wynosi: linia N-1 Q N = 12,5 kw linia N-2 Q N = 7,0 kw Łączne maksymalne zapotrzebowanie na moc cieplną nagrzewnic wentylacyjnych wynosi: 19,5 kw Wytyczne dla instalacji elektrycznej Zapotrzebowanie na moc elektryczną poszczególnych urządzeń zawiera zestawienie urządzeń punkt 5.7. opracowania. Łączne zapotrzebowanie na moc elektryczną wynosi: 7,7 kw. dr inŝ. M. Porowski, Powozownia 5

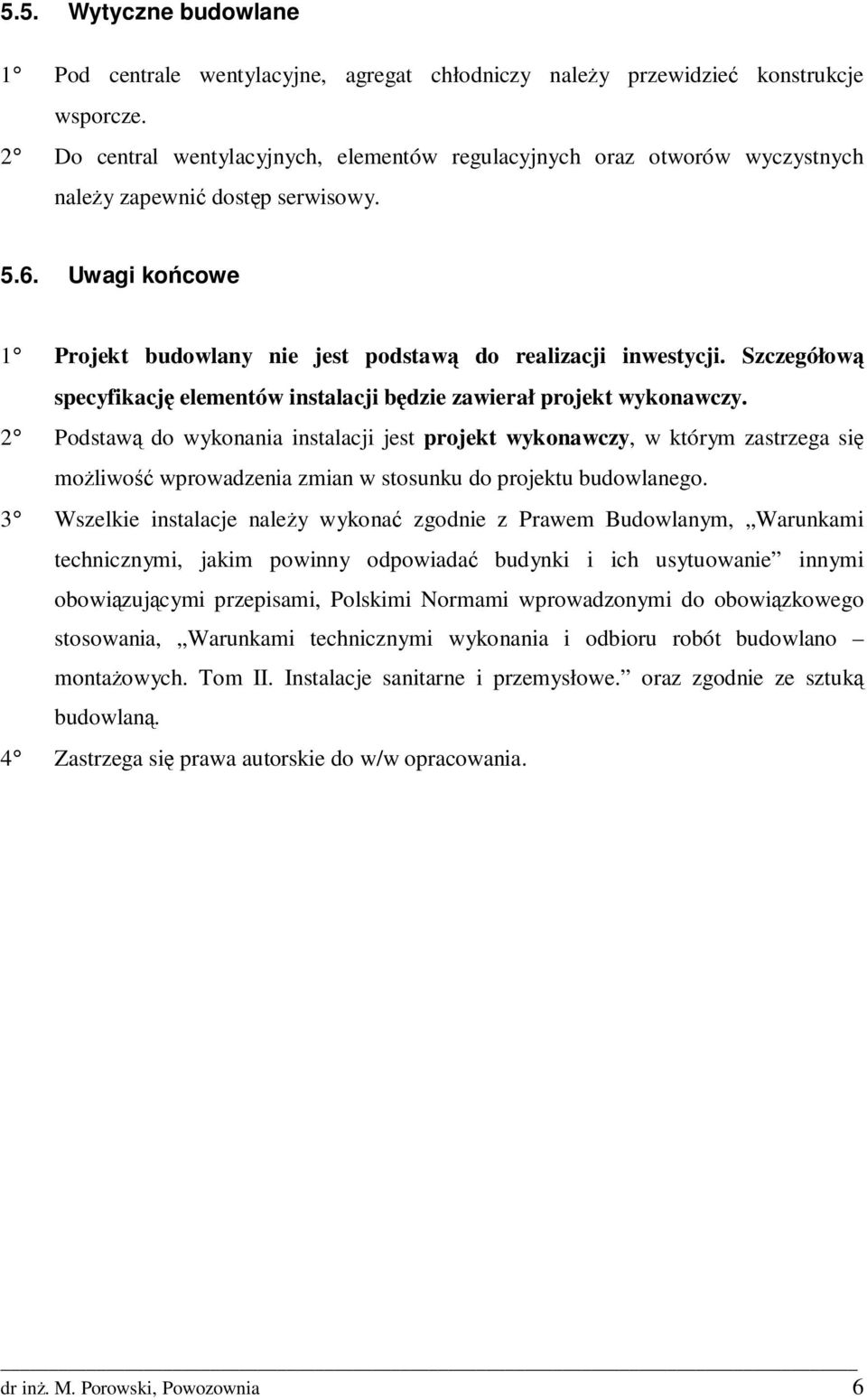

7 5.5. Wytyczne budowlane 1 Pod centrale wentylacyjne, agregat chłodniczy naleŝy przewidzieć konstrukcje wsporcze. 2 Do central wentylacyjnych, elementów regulacyjnych oraz otworów wyczystnych naleŝy zapewnić dostęp serwisowy Uwagi końcowe 1 Projekt budowlany nie jest podstawą do realizacji inwestycji. Szczegółową specyfikację elementów instalacji będzie zawierał projekt wykonawczy. 2 Podstawą do wykonania instalacji jest projekt wykonawczy, w którym zastrzega się moŝliwość wprowadzenia zmian w stosunku do projektu budowlanego. 3 Wszelkie instalacje naleŝy wykonać zgodnie z Prawem Budowlanym, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Tom II. Instalacje sanitarne i przemysłowe. oraz zgodnie ze sztuką budowlaną. 4 Zastrzega się prawa autorskie do w/w opracowania. dr inŝ. M. Porowski, Powozownia 6

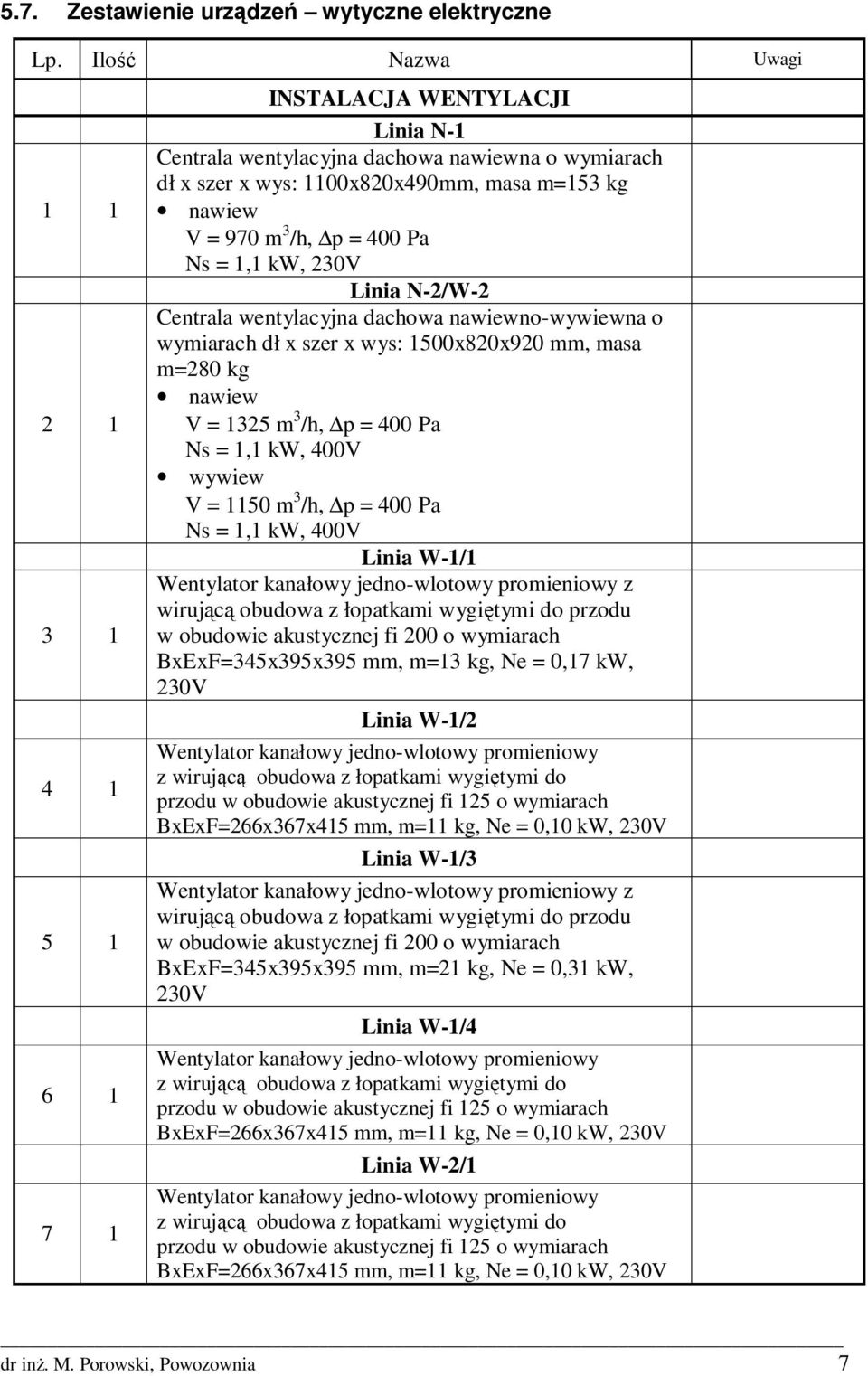

8 5.7. Zestawienie urządzeń wytyczne elektryczne Lp. Ilość Nazwa Uwagi INSTALACJA WENTYLACJI Linia N-1 Centrala wentylacyjna dachowa nawiewna o wymiarach dł x szer x wys: 1100x820x490mm, masa m=153 kg nawiew V = 970 m 3 /h, p = 400 Pa Ns = 1,1 kw, 230V Linia N-2/W-2 Centrala wentylacyjna dachowa nawiewno-wywiewna o wymiarach dł x szer x wys: 1500x820x920 mm, masa m=280 kg nawiew V = 1325 m 3 /h, p = 400 Pa Ns = 1,1 kw, 400V wywiew V = 1150 m 3 /h, p = 400 Pa Ns = 1,1 kw, 400V Linia W-1/1 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 200 o wymiarach BxExF=345x395x395 mm, m=13 kg, Ne = 0,17 kw, 230V Linia W-1/2 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 125 o wymiarach BxExF=266x367x415 mm, m=11 kg, Ne = 0,10 kw, 230V Linia W-1/3 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 200 o wymiarach BxExF=345x395x395 mm, m=21 kg, Ne = 0,31 kw, 230V Linia W-1/4 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 125 o wymiarach BxExF=266x367x415 mm, m=11 kg, Ne = 0,10 kw, 230V Linia W-2/1 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 125 o wymiarach BxExF=266x367x415 mm, m=11 kg, Ne = 0,10 kw, 230V dr inŝ. M. Porowski, Powozownia 7

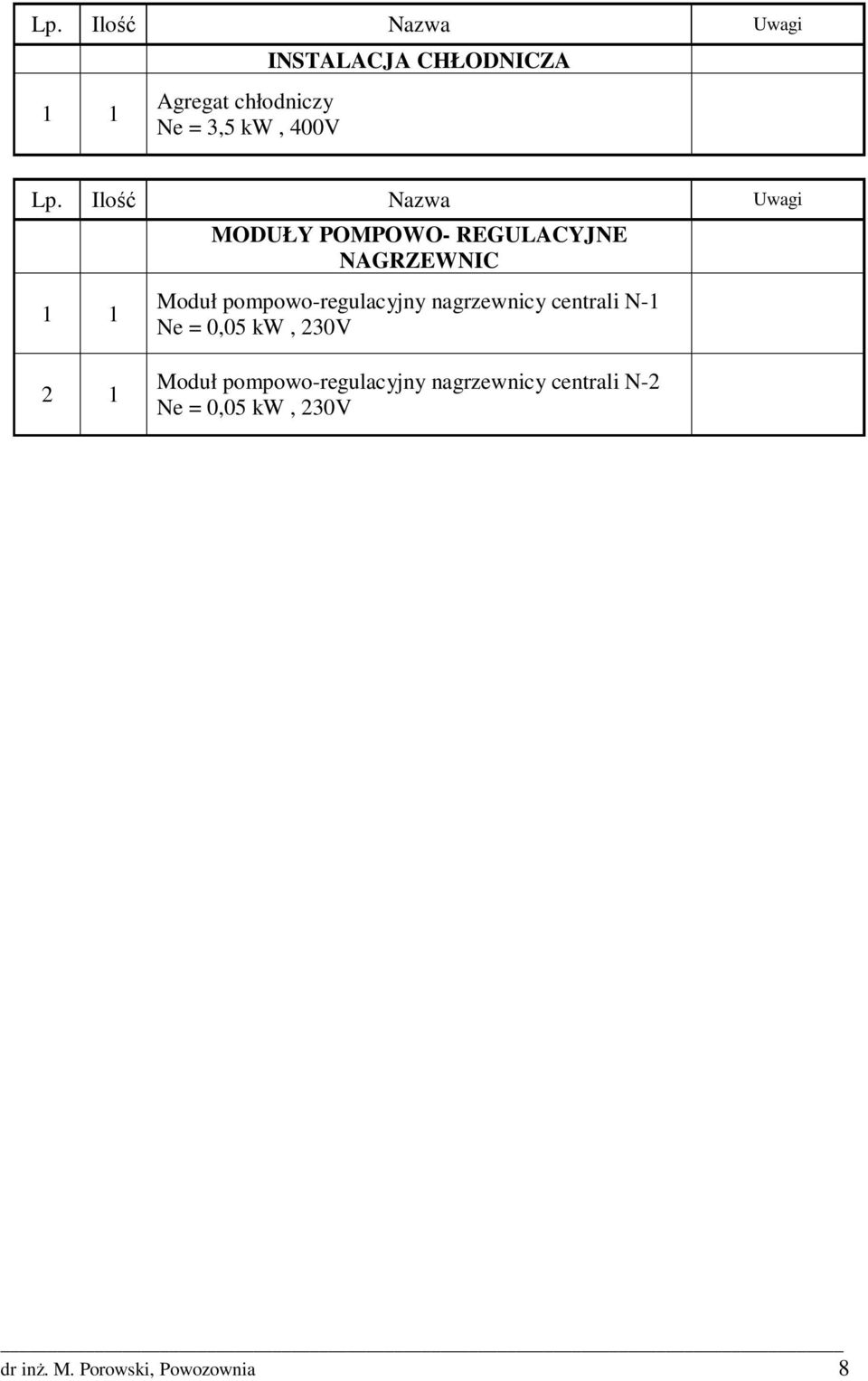

9 Lp. Ilość Nazwa Uwagi 1 1 Agregat chłodniczy Ne = 3,5 kw, 400V INSTALACJA CHŁODNICZA Lp. Ilość Nazwa Uwagi 1 1 MODUŁY POMPOWO- REGULACYJNE NAGRZEWNIC Moduł pompowo-regulacyjny nagrzewnicy centrali N-1 Ne = 0,05 kw, 230V 2 1 Moduł pompowo-regulacyjny nagrzewnicy centrali N-2 Ne = 0,05 kw, 230V dr inŝ. M. Porowski, Powozownia 8

10 06-CZWORAK A

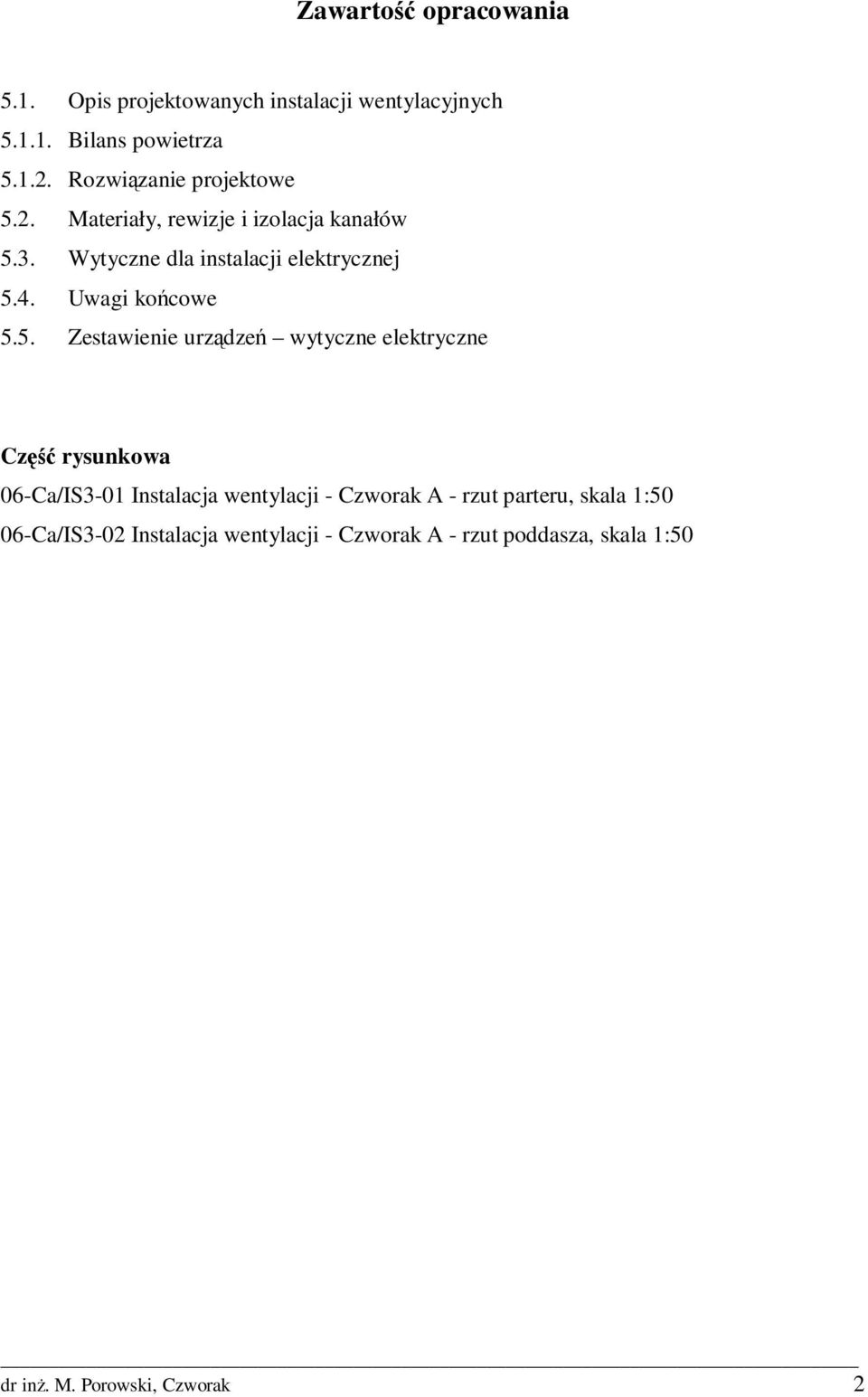

11 Zawartość opracowania 5.1. Opis projektowanych instalacji wentylacyjnych Bilans powietrza Rozwiązanie projektowe 5.2. Materiały, rewizje i izolacja kanałów 5.3. Wytyczne dla instalacji elektrycznej 5.4. Uwagi końcowe 5.5. Zestawienie urządzeń wytyczne elektryczne Część rysunkowa 06-Ca/IS3-01 Instalacja wentylacji - Czworak A - rzut parteru, skala 1:50 06-Ca/IS3-02 Instalacja wentylacji - Czworak A - rzut poddasza, skala 1:50 dr inŝ. M. Porowski, Czworak 2

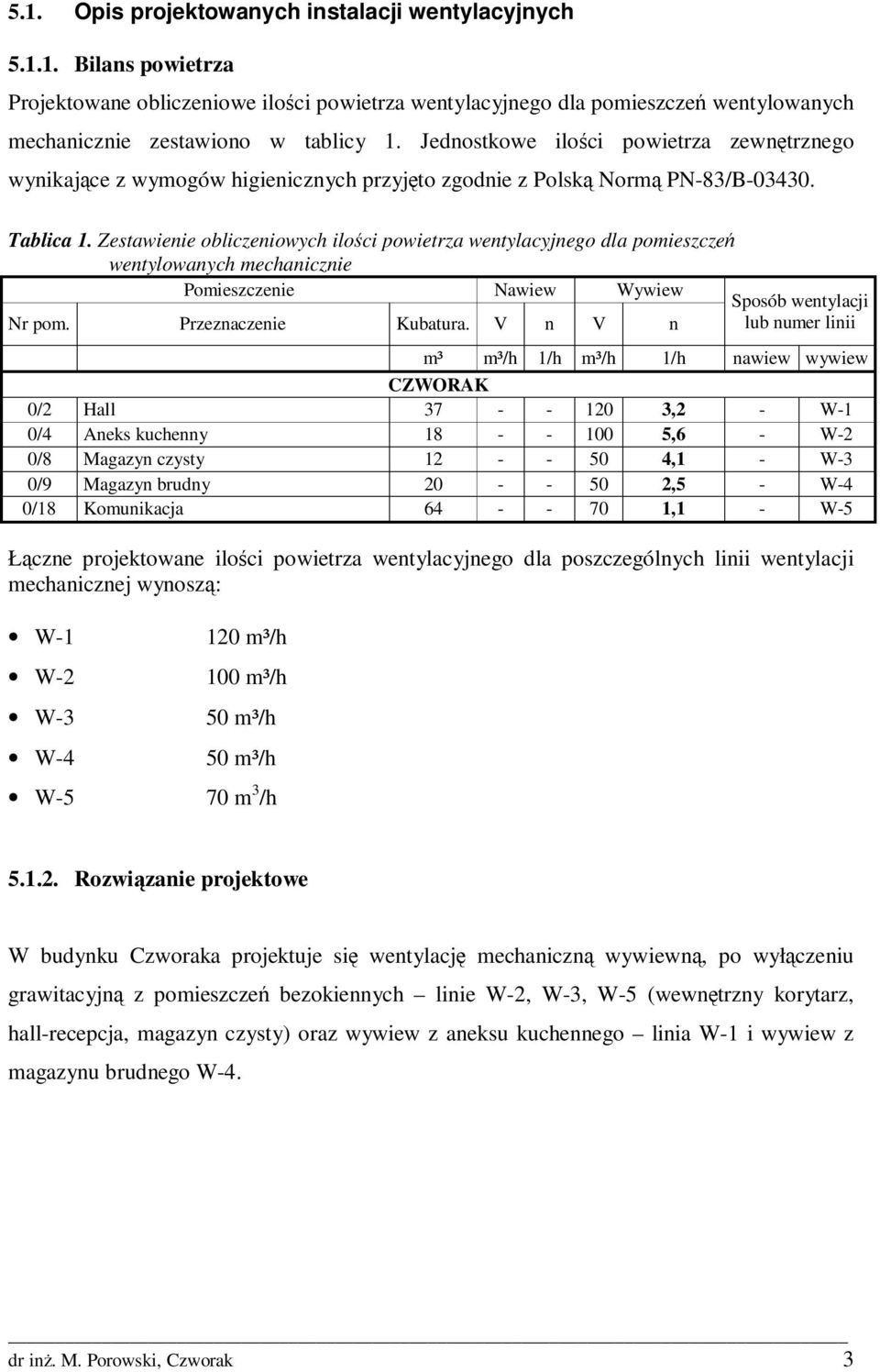

12 5.1. Opis projektowanych instalacji wentylacyjnych Bilans powietrza Projektowane obliczeniowe ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie zestawiono w tablicy 1. Jednostkowe ilości powietrza zewnętrznego wynikające z wymogów higienicznych przyjęto zgodnie z Polską Normą PN-83/B Tablica 1. Zestawienie obliczeniowych ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie Pomieszczenie Nawiew Wywiew Sposób wentylacji Nr pom. Przeznaczenie Kubatura. V n V n lub numer linii m³ m³/h 1/h m³/h 1/h nawiew wywiew CZWORAK 0/2 Hall ,2 - W-1 0/4 Aneks kuchenny ,6 - W-2 0/8 Magazyn czysty ,1 - W-3 0/9 Magazyn brudny ,5 - W-4 0/18 Komunikacja ,1 - W-5 Łączne projektowane ilości powietrza wentylacyjnego dla poszczególnych linii wentylacji mechanicznej wynoszą: W-1 W-2 W-3 W m³/h 100 m³/h 50 m³/h 50 m³/h W-5 70 m 3 /h Rozwiązanie projektowe W budynku Czworaka projektuje się wentylację mechaniczną wywiewną, po wyłączeniu grawitacyjną z pomieszczeń bezokiennych linie W-2, W-3, W-5 (wewnętrzny korytarz, hall-recepcja, magazyn czysty) oraz wywiew z aneksu kuchennego linia W-1 i wywiew z magazynu brudnego W-4. dr inŝ. M. Porowski, Czworak 3

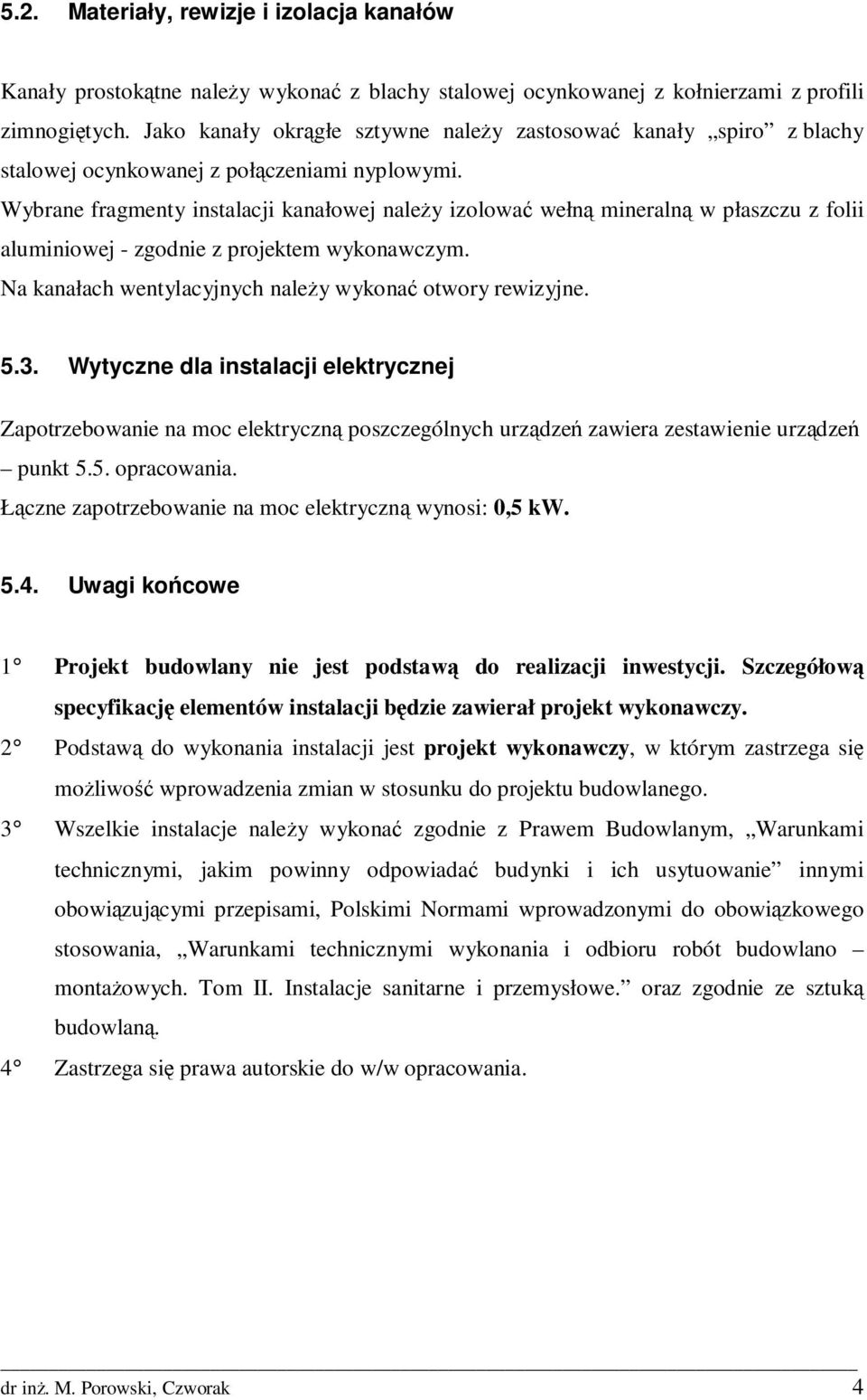

13 5.2. Materiały, rewizje i izolacja kanałów Kanały prostokątne naleŝy wykonać z blachy stalowej ocynkowanej z kołnierzami z profili zimnogiętych. Jako kanały okrągłe sztywne naleŝy zastosować kanały spiro z blachy stalowej ocynkowanej z połączeniami nyplowymi. Wybrane fragmenty instalacji kanałowej naleŝy izolować wełną mineralną w płaszczu z folii aluminiowej - zgodnie z projektem wykonawczym. Na kanałach wentylacyjnych naleŝy wykonać otwory rewizyjne Wytyczne dla instalacji elektrycznej Zapotrzebowanie na moc elektryczną poszczególnych urządzeń zawiera zestawienie urządzeń punkt 5.5. opracowania. Łączne zapotrzebowanie na moc elektryczną wynosi: 0,5 kw Uwagi końcowe 1 Projekt budowlany nie jest podstawą do realizacji inwestycji. Szczegółową specyfikację elementów instalacji będzie zawierał projekt wykonawczy. 2 Podstawą do wykonania instalacji jest projekt wykonawczy, w którym zastrzega się moŝliwość wprowadzenia zmian w stosunku do projektu budowlanego. 3 Wszelkie instalacje naleŝy wykonać zgodnie z Prawem Budowlanym, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Tom II. Instalacje sanitarne i przemysłowe. oraz zgodnie ze sztuką budowlaną. 4 Zastrzega się prawa autorskie do w/w opracowania. dr inŝ. M. Porowski, Czworak 4

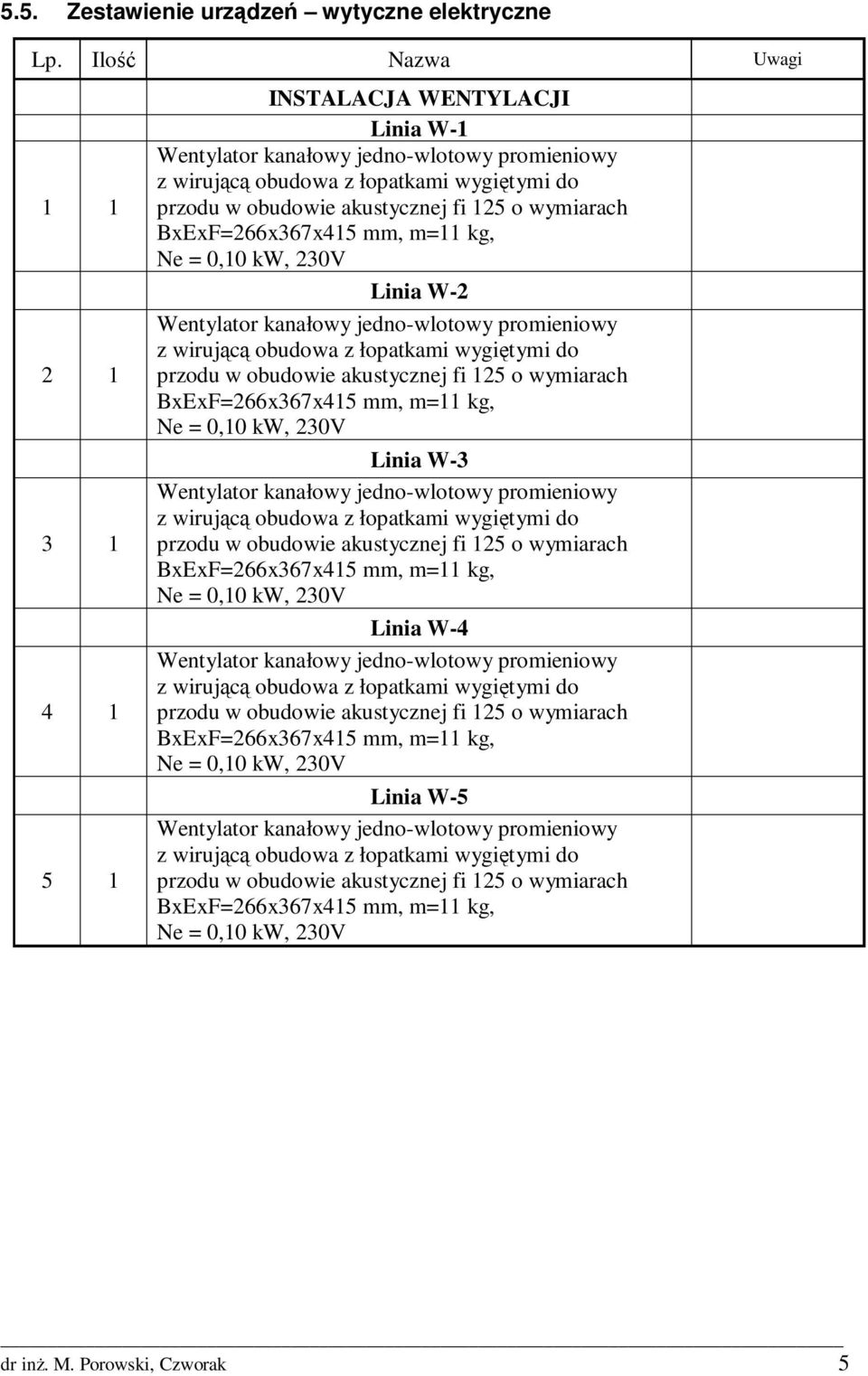

14 5.5. Zestawienie urządzeń wytyczne elektryczne Lp. Ilość Nazwa Uwagi INSTALACJA WENTYLACJI Linia W-1 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 125 o wymiarach BxExF=266x367x415 mm, m=11 kg, Ne = 0,10 kw, 230V Linia W-2 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 125 o wymiarach BxExF=266x367x415 mm, m=11 kg, Ne = 0,10 kw, 230V Linia W-3 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 125 o wymiarach BxExF=266x367x415 mm, m=11 kg, Ne = 0,10 kw, 230V Linia W-4 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 125 o wymiarach BxExF=266x367x415 mm, m=11 kg, Ne = 0,10 kw, 230V Linia W-5 Wentylator kanałowy jedno-wlotowy promieniowy z wirującą obudowa z łopatkami wygiętymi do przodu w obudowie akustycznej fi 125 o wymiarach BxExF=266x367x415 mm, m=11 kg, Ne = 0,10 kw, 230V dr inŝ. M. Porowski, Czworak 5

15 08-STAJNIA

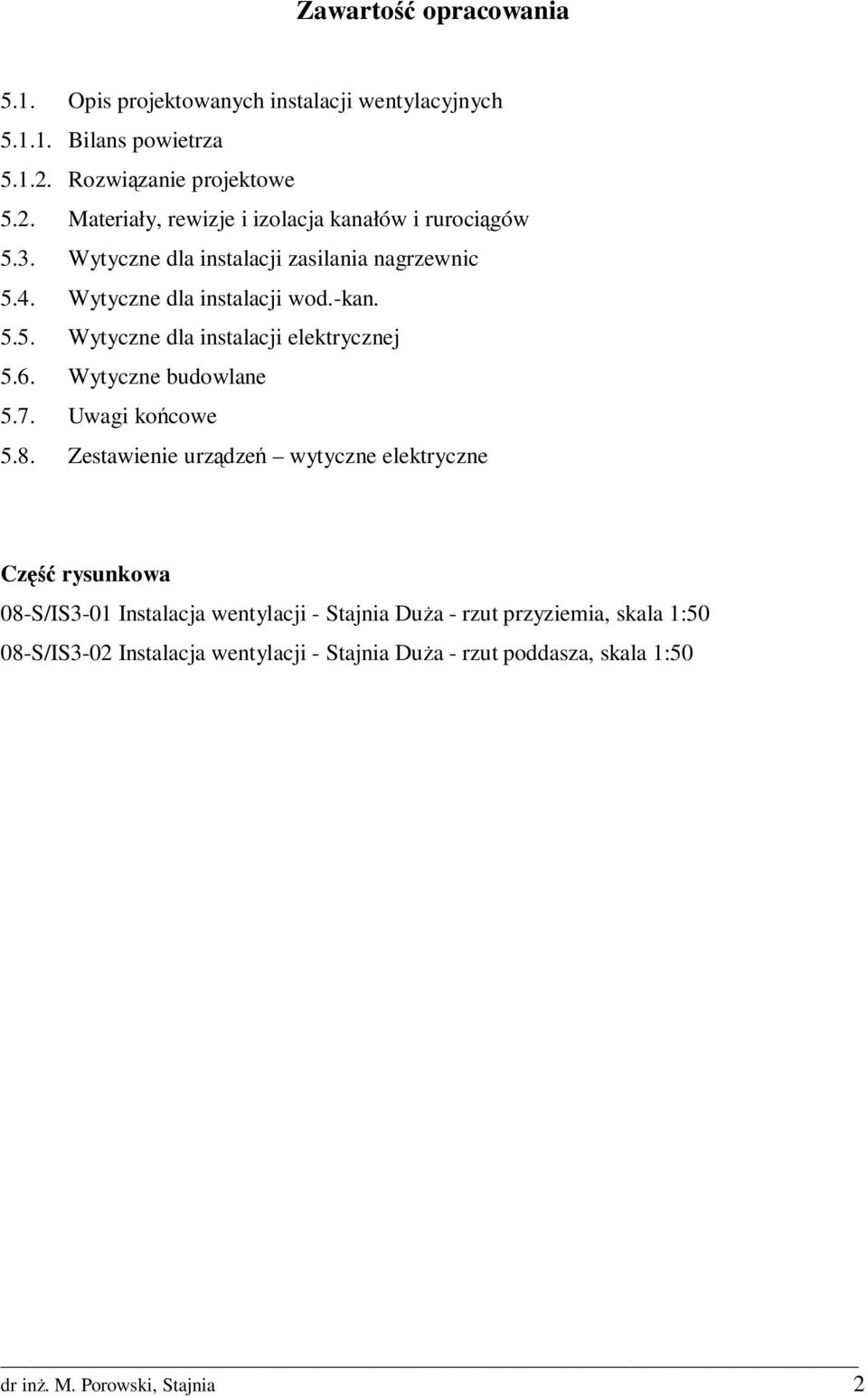

16 Zawartość opracowania 5.1. Opis projektowanych instalacji wentylacyjnych Bilans powietrza Rozwiązanie projektowe 5.2. Materiały, rewizje i izolacja kanałów i rurociągów 5.3. Wytyczne dla instalacji zasilania nagrzewnic 5.4. Wytyczne dla instalacji wod.-kan Wytyczne dla instalacji elektrycznej 5.6. Wytyczne budowlane 5.7. Uwagi końcowe 5.8. Zestawienie urządzeń wytyczne elektryczne Część rysunkowa 08-S/IS3-01 Instalacja wentylacji - Stajnia DuŜa - rzut przyziemia, skala 1:50 08-S/IS3-02 Instalacja wentylacji - Stajnia DuŜa - rzut poddasza, skala 1:50 dr inŝ. M. Porowski, Stajnia 2

17 5.1. Opis projektowanych instalacji wentylacyjnych Bilans powietrza Projektowane obliczeniowe ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie zestawiono w tablicy 1. Tablica 1. Zestawienie obliczeniowych ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie Pomieszczenie Nawiew Wywiew Sposób wentylacji Nr pom. Przeznaczenie Kubatura. V n V n lub numer linii m³ m³/h 1/h m³/h 1/h nawiew wywiew STAJNIA 1 Mag. mebli (stolarnia) ,0 2150/1050* 8,0/3,9* N-1 W W-1/ Pracownia impregnacji , ,1 N-2 W-2 3 Magazyn mebli gotowych , ,9 N-1 W-1 4 Pracownia wykończenia, polerownia , ,0 N-2 W-2 5 Łazienka ,5 - W-3 6 Część socjalna , ,1 N-1 W-1/2 * - przy działającym odciągu mechanicznym Łączne projektowane ilości powietrza wentylacyjnego dla poszczególnych linii wentylacji mechanicznej wynoszą: N-1/W-1 N-2/W /1570 m³/h 1470/1470 m³/h W-1/ m 3 /h W-1/2 120 m 3 /h W m³/h Rozwiązanie projektowe W budynku stajni projektuje się dwie centrale wentylacyjne N-1/W-1 i N-2/W-2. Centrala wentylacyjna N-1/W-1 obsługuje pomieszczenia stolarni i magazynu; charakterystyka: funkcja wentylacja z chłodzeniem i osuszaniem (parametry jak dla klimatyzacji komfortu wg PN), Qch = 25,0 kw odzysk ciepła rekuperator filtracja nawiew F5 + F7 dr inŝ. M. Porowski, Stajnia 3

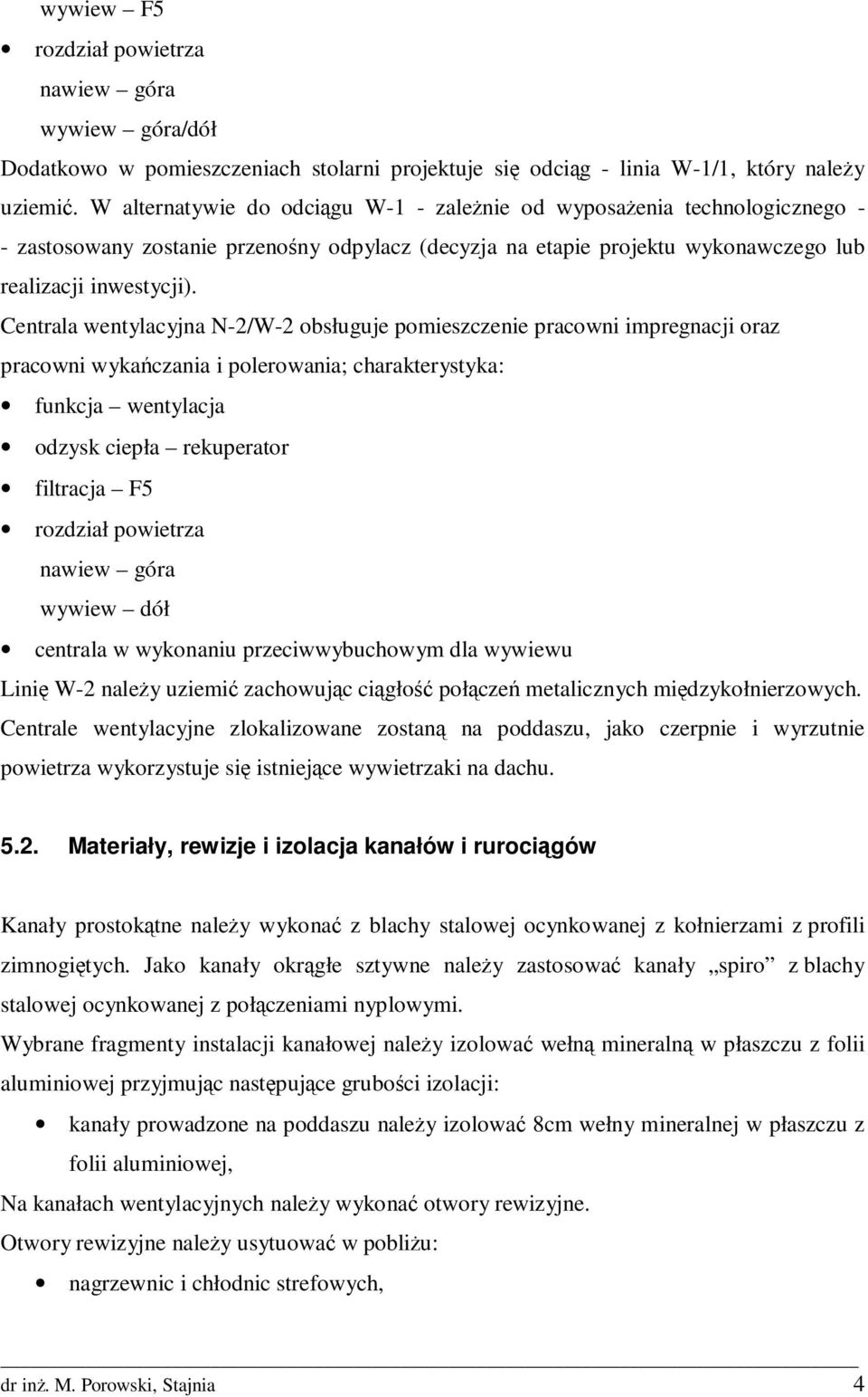

18 wywiew F5 rozdział powietrza nawiew góra wywiew góra/dół Dodatkowo w pomieszczeniach stolarni projektuje się odciąg - linia W-1/1, który naleŝy uziemić. W alternatywie do odciągu W-1 - zaleŝnie od wyposaŝenia technologicznego - - zastosowany zostanie przenośny odpylacz (decyzja na etapie projektu wykonawczego lub realizacji inwestycji). Centrala wentylacyjna N-2/W-2 obsługuje pomieszczenie pracowni impregnacji oraz pracowni wykańczania i polerowania; charakterystyka: funkcja wentylacja odzysk ciepła rekuperator filtracja F5 rozdział powietrza nawiew góra wywiew dół centrala w wykonaniu przeciwwybuchowym dla wywiewu Linię W-2 naleŝy uziemić zachowując ciągłość połączeń metalicznych międzykołnierzowych. Centrale wentylacyjne zlokalizowane zostaną na poddaszu, jako czerpnie i wyrzutnie powietrza wykorzystuje się istniejące wywietrzaki na dachu Materiały, rewizje i izolacja kanałów i rurociągów Kanały prostokątne naleŝy wykonać z blachy stalowej ocynkowanej z kołnierzami z profili zimnogiętych. Jako kanały okrągłe sztywne naleŝy zastosować kanały spiro z blachy stalowej ocynkowanej z połączeniami nyplowymi. Wybrane fragmenty instalacji kanałowej naleŝy izolować wełną mineralną w płaszczu z folii aluminiowej przyjmując następujące grubości izolacji: kanały prowadzone na poddaszu naleŝy izolować 8cm wełny mineralnej w płaszczu z folii aluminiowej, Na kanałach wentylacyjnych naleŝy wykonać otwory rewizyjne. Otwory rewizyjne naleŝy usytuować w pobliŝu: nagrzewnic i chłodnic strefowych, dr inŝ. M. Porowski, Stajnia 4

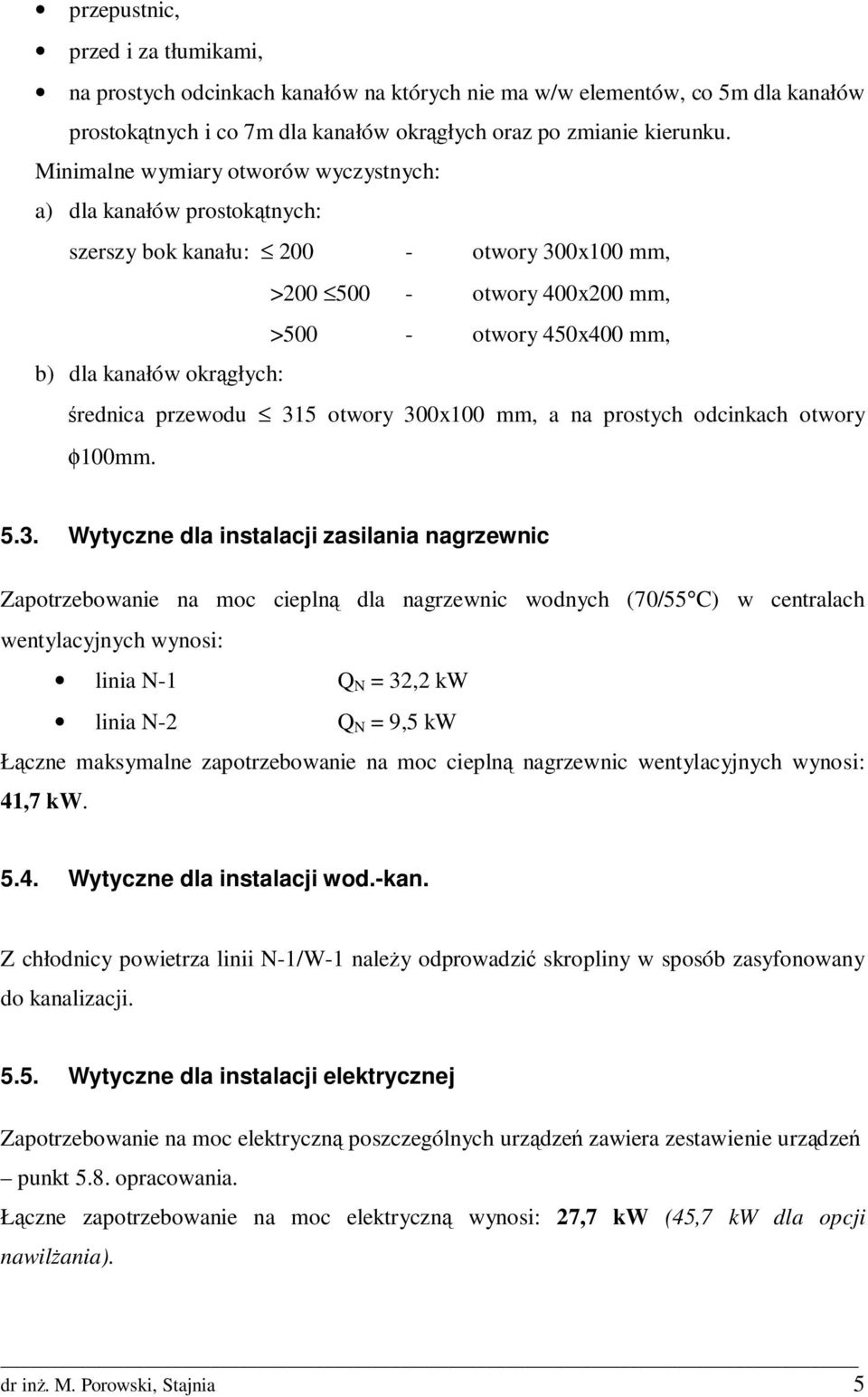

19 przepustnic, przed i za tłumikami, na prostych odcinkach kanałów na których nie ma w/w elementów, co 5m dla kanałów prostokątnych i co 7m dla kanałów okrągłych oraz po zmianie kierunku. Minimalne wymiary otworów wyczystnych: a) dla kanałów prostokątnych: szerszy bok kanału: otwory 300x100 mm, > otwory 400x200 mm, >500 - otwory 450x400 mm, b) dla kanałów okrągłych: średnica przewodu 315 otwory 300x100 mm, a na prostych odcinkach otwory φ100mm Wytyczne dla instalacji zasilania nagrzewnic Zapotrzebowanie na moc cieplną dla nagrzewnic wodnych (70/55 C) w centralach wentylacyjnych wynosi: linia N-1 Q N = 32,2 kw linia N-2 Q N = 9,5 kw Łączne maksymalne zapotrzebowanie na moc cieplną nagrzewnic wentylacyjnych wynosi: 41,7 kw Wytyczne dla instalacji wod.-kan. Z chłodnicy powietrza linii N-1/W-1 naleŝy odprowadzić skropliny w sposób zasyfonowany do kanalizacji Wytyczne dla instalacji elektrycznej Zapotrzebowanie na moc elektryczną poszczególnych urządzeń zawiera zestawienie urządzeń punkt 5.8. opracowania. Łączne zapotrzebowanie na moc elektryczną wynosi: 27,7 kw (45,7 kw dla opcji nawilŝania). dr inŝ. M. Porowski, Stajnia 5

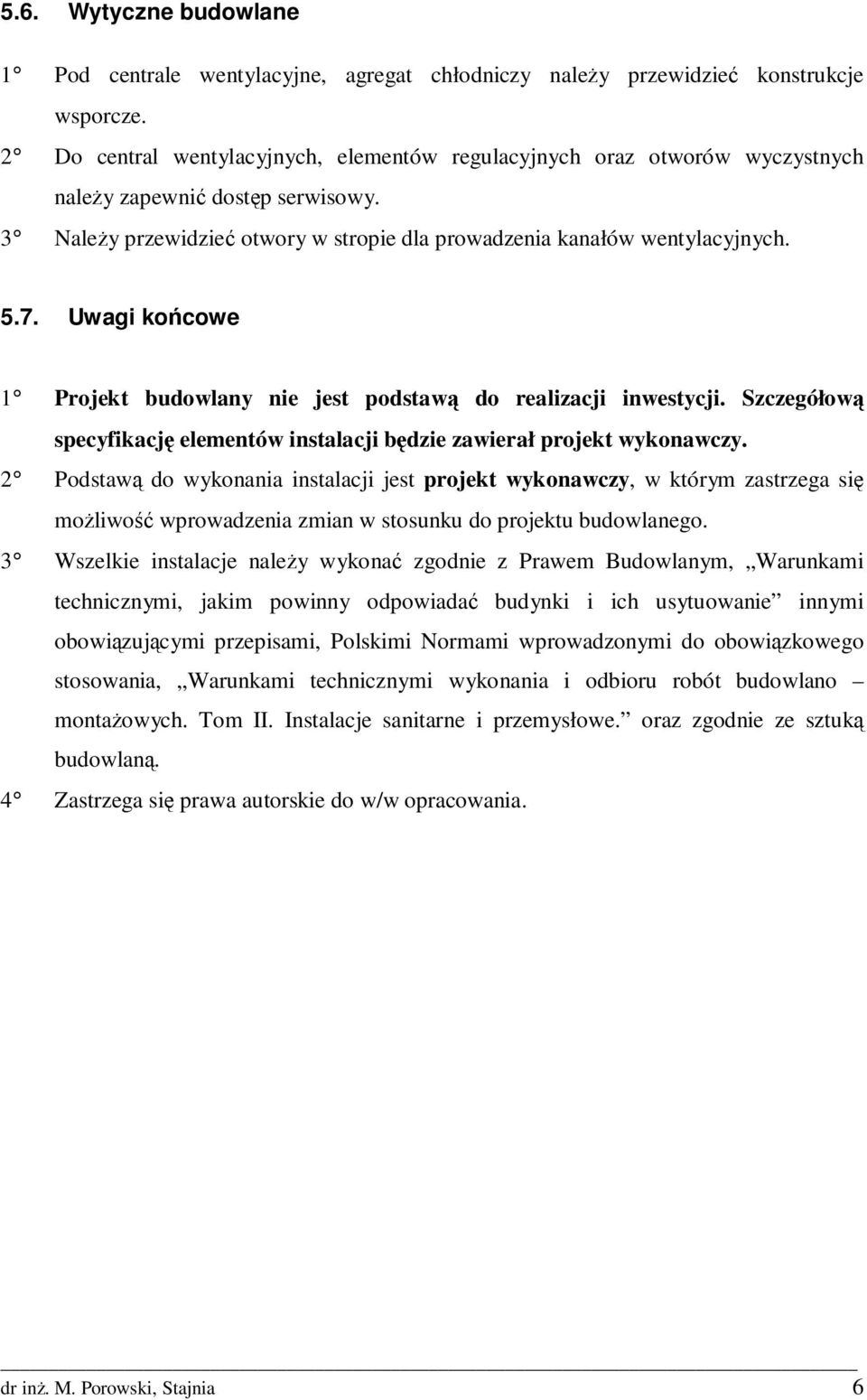

20 5.6. Wytyczne budowlane 1 Pod centrale wentylacyjne, agregat chłodniczy naleŝy przewidzieć konstrukcje wsporcze. 2 Do central wentylacyjnych, elementów regulacyjnych oraz otworów wyczystnych naleŝy zapewnić dostęp serwisowy. 3 NaleŜy przewidzieć otwory w stropie dla prowadzenia kanałów wentylacyjnych Uwagi końcowe 1 Projekt budowlany nie jest podstawą do realizacji inwestycji. Szczegółową specyfikację elementów instalacji będzie zawierał projekt wykonawczy. 2 Podstawą do wykonania instalacji jest projekt wykonawczy, w którym zastrzega się moŝliwość wprowadzenia zmian w stosunku do projektu budowlanego. 3 Wszelkie instalacje naleŝy wykonać zgodnie z Prawem Budowlanym, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Tom II. Instalacje sanitarne i przemysłowe. oraz zgodnie ze sztuką budowlaną. 4 Zastrzega się prawa autorskie do w/w opracowania. dr inŝ. M. Porowski, Stajnia 6

21 5.8. Zestawienie urządzeń wytyczne elektryczne Lp. Ilość Nazwa Uwagi INSTALACJA WENTYLACJI Linia N-1/W-1 Centrala wentylacyjna nawiewno-wywiewna z wymiennikiem krzyŝowym o wymiarach dł x szer x wys: 2510x1280x1295 mm, masa m=641 kg nawiew V = 2790 m 3 /h, p = 400 Pa Ns = 3,0 kw, 400V wywiew V = 2670/1570 m 3 /h, p = 400 Pa Ns = 3,0 kw, 400V nagrzewnica kanałowa elektryczna Ns = 6,0 kw Linia N-2/W-2 Centrala wentylacyjna nawiewno-wywiewna o wymiarach dł x szer x wys: 2448x1301x536 mm, masa m= 477 kg nawiew V = 1470 m 3 /h, p = 400 Pa Ns = 1,25 kw, 400V wywiew (wykonanie przeciwwybuchowe) V = 1470 m 3 /h, p = 400 Pa Ns = 1,25 kw, 400V Linia W-1/1 Wentylator dachowy w wykonaniu przeciwwybuchowym, m=25 kg, Ne = 2,0 kw, 400V Linia W-1/2 Wentylator kanałowy w obudowie akustycznej fi 125, m=11 kg, Ne = 0,10 kw, 230V Linia W-3 Wentylator kanałowy w obudowie akustycznej fi 125, m=11 kg, Ne = 0,10 kw, 230V NawilŜacz parowy - jako opcja wykonania Ne = 18,0 kw, 400V dr inŝ. M. Porowski, Stajnia 7

22 Lp. Ilość Nazwa Uwagi 1 1 Agregat chłodniczy Ne =11,0 kw, 400V INSTALACJA CHŁODNICZA Lp. Ilość Nazwa Uwagi 1 1 MODUŁY POMPOWO- REGULACYJNE NAGRZEWNIC Moduł pompowo-regulacyjny nagrzewnicy centrali N-1 Ne = 0,085 kw, 230V 2 1 Moduł pompowo-regulacyjny nagrzewnicy centrali N-2 Ne = 0,05 kw, 230V dr inŝ. M. Porowski, Stajnia 8

23 09-UJEśDśALNIA

24 Zawartość opracowania 5.1. Opis projektowanych instalacji wentylacyjnych Bilans powietrza Rozwiązanie projektowe 5.2. Materiały, rewizje i izolacja kanałów 5.3. Wytyczne dla instalacji elektrycznej 5.4. Wytyczne dla instalacji wod.-kan Wytyczne budowlane 5.6. Uwagi końcowe 5.7. Zestawienie urządzeń wytyczne elektryczne Część rysunkowa 09-U/IS3-01 Instalacja wentylacji - UjeŜdŜalnia - rzut parteru, skala 1:50 09-U/IS3-02 Instalacja wentylacji - UjeŜdŜalnia - rzut dachu, skala 1:50 dr inŝ. M. Porowski, UjeŜdŜalnia 2

25 5.1. Opis projektowanych instalacji wentylacyjnych Bilans powietrza Projektowane obliczeniowe ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie/ grawitacyjnie zestawiono w tablicy 1. Tablica 1. Zestawienie obliczeniowych ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych grawitacyjnie / mechanicznie Pomieszczenie Nawiew Wywiew Sposób wentylacji Nr pom. Przeznaczenie Kubatura. V n V n lub numer linii 1 Magazyn rzeźby 483 m³ m³/h 1/h m³/h 1/h nawiew wywiew UJEśDśALNIA 2 Boks magazynowy */ G-1, G-2 istniejące kanały wentylacji grawitacyjnej nawiewnej ,5 0,8 G-1* W-1 - G-2* W-2 - G-2 W-3 - G-2 W-4 - G-2 W-5 - G-2 W-6 - G-2 W-7 - G-2 W-8 Łączne projektowane ilości powietrza wentylacyjnego dla poszczególnych linii wentylacji mechanicznej wynoszą: 0,5 0,9 W-1 W-2 W-3 W-4 W-5 W-6 W-7 W m³/h 400 m³/h 400 m³/h 400 m³/h 400 m³/h 400 m³/h 400 m³/h 400 m³/h dr inŝ. M. Porowski, UjeŜdŜalnia 3

26 Rozwiązanie projektowe W budynku ujeŝdŝalni projektuje się modernizację istniejącej instalacji wentylacji mechanicznej wywiewnej i grawitacyjnej z osuszaniem w zakresie: układu wywiewnego zastąpienie istniejących wywietrzaków dachowych i wentylatorów dachowych nasadami wentylacyjnymi niskociśnieniowymi, układu osuszającego dostosowania lokalizacji i wydajności osuszaczy do aktualnego podziału technologicznego (oddzielne pomieszczenie do odkaŝania eksponatów w miejsce obecnego magazynu rzeźby) Wydajność osuszaczy zapewni moŝliwość obniŝenia wilgotności względnej powietrza w pomieszczeniach do φ p = 50%, dla krotności wymian n = 0,5 1/h. Wydajność obliczeniowa nowo projektowanego osuszacza wynosi 7 kg/h (168 kg/dobę). Po wyeksploatowaniu istniejących osuszaczy naleŝy wymienić je na osuszacze o wydajności 7 kg/h (168 kg/dobę). Nasada wentylacyjna niskociśnieniowa umoŝliwia realizację wentylacji hybrydowej grawitacyjnej, okresowo mechanicznej Materiały, rewizje i izolacja kanałów Kanały prostokątne naleŝy wykonać z blachy stalowej ocynkowanej z kołnierzami z profili zimnogiętych. Jako kanały okrągłe sztywne naleŝy zastosować kanały spiro z blachy stalowej ocynkowanej z połączeniami nyplowymi. Izolacja wg projektu wykonawczego Wytyczne dla instalacji elektrycznej Zapotrzebowanie na moc elektryczną poszczególnych urządzeń zawiera zestawienie urządzeń punkt 5.7. opracowania. Łączne zapotrzebowanie na moc elektryczną wynosi: 3,46 kw Wytyczne dla instalacji wod.-kan. Z nowo projektowanych osuszaczy wykonać odprowadzenie skroplin w sposób zasyfonowany do kanalizacji. dr inŝ. M. Porowski, UjeŜdŜalnia 4

27 5.5. Wytyczne budowlane Dla linii W-1 naleŝy wykonać podstawę dachową Uwagi końcowe 1 Projekt budowlany nie jest podstawą do realizacji inwestycji. Szczegółową specyfikację elementów instalacji będzie zawierał projekt wykonawczy. 2 Podstawą do wykonania instalacji jest projekt wykonawczy, w którym zastrzega się moŝliwość wprowadzenia zmian w stosunku do projektu budowlanego. 3 Wszelkie instalacje naleŝy wykonać zgodnie z Prawem Budowlanym, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Tom II. Instalacje sanitarne i przemysłowe. oraz zgodnie ze sztuką budowlaną. 4 Zastrzega się prawa autorskie do w/w opracowania. dr inŝ. M. Porowski, UjeŜdŜalnia 5

28 5.7. Zestawienie urządzeń wytyczne elektryczne Lp. Ilość Nazwa Uwagi INSTALACJA WENTYLACJI Linia W-1 Nasada wentylacyjna niskociśnieniowa fi 200, m=5,5 kg Ne = 0,014 kw, 12V Linia W-2 Nasada wentylacyjna niskociśnieniowa fi 200, m=5,5 kg Ne = 0,014 kw, 12V Linia W-3 Nasada wentylacyjna niskociśnieniowa fi 200, m=5,5 kg Ne = 0,014 kw, 12V Linia W-4 Nasada wentylacyjna niskociśnieniowa fi 200, m=5,5 kg Ne = 0,014 kw, 12V Linia W-5 Nasada wentylacyjna niskociśnieniowa fi 200, m=5,5 kg Ne = 0,014 kw, 12V Linia W-6 Nasada wentylacyjna niskociśnieniowa fi 200, m=5,5 kg Ne = 0,014 kw, 12V Linia W-7 Nasada wentylacyjna niskociśnieniowa fi 200, m=5,5 kg Ne = 0,014 kw, 12V Linia W-8 Nasada wentylacyjna niskociśnieniowa fi 200, m=5,5 kg Ne = 0,014 kw, 12V Rozdzielnica elektryczna do zasilania 8 nasad wentylacyjnych, 230V 1 1 INSTALACJA OSUSZANIA POWIETRZA Osuszacz powietrza Ne = 3,35 kw, 400V dr inŝ. M. Porowski, UjeŜdŜalnia 6
