1 OPIS TECHNICZNY do projektu budowlanego instalacji wentylacji mechanicznej w rozbudowywanym w budynku bazy PGKiM w Suwałkach Podstawa opracowania - zlecenie inwestora - projekt architektoniczny - obwiązujące przepisy i normy 1.2 Zakres opracowania - wentylacja nawiewno - wywiewna - odciągi spalin 1.3 Opis instalacji Wentylacja pomieszczeń garaŝowych-pomieszczeń przeglądów konserwacyjnych i naprawczych W warsztacie przeglądów konserwacyjnych i naprawczych dla rozcieńczenia zanieczyszczeń powstałych przy próbach silników przyjęto po szczegółowych obliczeniach około n=2- krotną wymianę powietrza wciągu godziny. W opracowywanym obiekcie występuje wentylacja nawiewno-wywiewna. ze względu na wykonywaną termomodernizację obiektu zlecono przeprojektowanie wentylacji wywiewnej. W ramach remontu i termomodernizacji naleŝy zdemontować istniejące urzadzenie wentylacyjne zlokalizowane na dachu i wykonać nową wentylacje wywiewną sterowaną czujnikami tlenku węgla lub włączaną ręcznie. Do nawiewu naleŝy wykorzystać istniejąca wentylacje podposadzkową, nawiew do kanałów naprawczych. W pierwszym etapie remontu naleŝy wykorzystać istniejącą wentylacje nawiewną, wymieniając kratki wentylacyjne w kanałach naprawczych oraz naleŝy ją przeczyścić i udroŝnić. W drugim etapie naleŝ wymienić urządzenie wentylacyjne nawiewne stosując recyrkulację powietrza lub odzysk ciepła z wentylacji montując wymiennik krzyŝowy, jednocześnie przeprojektowując wentylacje wyciągową. Wywiew powietrza zaprojektowano kanałami wentylacyjnymi stalowymi ocynkowanymi typu B/II lub A/II. Połączenia kołnierzowe kanałów wentylacyjnych stalowych ocynkowanych uszczelnione wkładami z gumy. Zaprojektowano połączenia amortyzacyjne z urządzeniami wentylacyjnymi. Wywiew powietrza z pomieszczeń garaŝowo-naprawczych zaprojektowano za pomocą wentylatorów kanałowych usytuowanych na zewnątrz budynku Nawiew powietrza do pomieszczeń budynku zaprojektowano poprzez infiltracje powietrza lub istniejąca wentylację nawiewną.

2 1.3.1 Wentylacja pomieszczeń sanitarnych Wywiew powietrza za pomocą wentylatorów wbudowanych w kanał wentylacyjny stalowy, nawiew natomiast przez kratki wentylacyjne montowane w drzwiach. 2. OBLICZENIA 2.1 Obliczenia ilości powietrza nawiewanego w przypadku pracy jednego stanowiska Ilość zanieczyszczeń wytwarzanych w pomieszczeniu przez 1 samochód: a) wjeŝdŝający do pomieszczenia wydziela tlenku węgla 1,071 kg/h b) wyjeŝdŝający z pomieszczenia wydziela tlenku węgla 1,607 kg/h, czterotlenku ołowiu 0, kg/h c) regulujący silnik: tlenku ołowiu 1,607 kg/h, czterotlenku ołowiu 0, kg/h Czas wjazdu i wyjazdu naleŝy przyjmować 0,1 min na 10 m przebytej drogi. Dopuszczalna koncentracja zanieczyszczeń wynosi: - tlenku węgla 30 mg/m 3 - czterotlenku ołowiu 0,005 mg/m 3 Dla stanowiska przeglądów zaprojektowano węŝe elastyczne zakładane na rurę wydechową i odprowadzające spaliny na dach, co pozwala przyjąć do obliczeń 10% ogólnej ilości zanieczyszczeń wytwarzanych przez silnik w czasie regulacji. Obliczenia ilości zanieczyszczeń wydzielanych w pomieszczeniu a) wjazd na stanowisko - przebyta droga przez 1 samochód l=8m - ilość zanieczyszczeń K K CO = 2 x 8 x 0,1 x 1,071/60 = 0,02856 kg/h K Pb = 2 x 8 x 0,1 x 0,000107/60 = 0, kg/h b) regulacja silnika (jeden samochód w ciągu godziny) K CO = 1 x 10 x 0,1 x 1,607/60 = 0, kg/h K Pb = 1 x 10 x 0,1 x 0,000107/60 = 0, kg/h c) wyjazd ze stanowiska K CO = 1 x 8 x 0,1 x 1,607/60 = 0, kg/h K Pb = 1 x 8 x 0,1 x 0,000107/60 = 0, kg/h Całkowita ilość zanieczyszczeń wydzielanych w pomieszczeniu. K CO = 0, , , = 0, kg/h K Pb = 0, , , = 0, kg/h Ilość powietrza potrzebna do rozcieńczenia obliczonej ilości zanieczyszczeń. G n = K/(s 2 - S 1 ) K - ilość substancji zanieczyszczającej powietrze, która wydziela się w pomieszczeniu, S1 - stęŝenie substancji w powietrzu nawiewanym

1 Obliczenia ilości powietrza nawiewanego w przypadku pracy jednego stanowiska Ilość zanieczyszczeń wytwarzanych w pomieszczeniu przez 1 samochód: a) wjeŝdŝający do pomieszczenia wydziela tlenku

3 S2 - dopuszczalne maksymalne stęŝenie tej samej substancji w powietrzu - tlenek węgla G CO = 98196/30 = 3273 m3/h - czterotlenek ołowiu G Pb = 7,45/0,005 = 1490 m3/h Całkowite zapotrzebowanie powietrza G n = = 4763 m3/h Krotność wymian powietrza w pomieszczeniu n = 4863/1280 = 4wymian Ilość powietrza napływającego do pomieszczenia przez otwarte bramy podczas wjazdu i wyjazdu 1 pojazdu w ciągu godziny L B = 0,5 x F t x w x t [m 3 /h] gdzie: L B - ilość powietrza [m 3 /h] F t - powierzchnia jednej bramy: 9,1m 2 w - prędkość napływu powietrza w = 1,5 m/s t - czas otwarcia bramy [s] dla samochodów cięŝarowych t = 1,0 min. L B = 1,0 x 9,1 x 1,5 x 60 x 1 = 819 m 3 /h Ilość powietrza nawiewanego do hali naprawczej L H = = 4044 m 3 /h Lk=1000 m 3 /h. - Ilość powietrza nawiewanego do kanału Kratki nawiewne w kanale n= 1000/(3600 x 0,5x0,6 x 0,3) = 3 szt. - n-ilość kratek nawiewnych o wymiarach 0,63x0,315m - prędkość napływu powietrza v=0,5 m/s Dodatkowa ilość powietrza doprowadzana do hali L g = = 3044 m 3 /h Napływ powietrza jest kompensowany poprzez nawiew powietrza do innych kanałów poniewaŝ wentylacja nawiewna jest zbiorcza, jak równieŝ przez pozostałe bramy, które podczas napraw pojazdów są otwierane. Dodatkowo naleŝy w kanałach naprawczych zamontować czujnik tlenku węgla, który by uruchamiał wentylacje nawiewną i wyciągową Wywiew powietrza wentylacyjnego 1. Z hali przeglądów konserwacyjnych, naprawczych

pojazdu w ciągu godziny L B = 0,5 x F t x w x t [m 3 /h] gdzie: L B - ilość powietrza [m 3 /h] F t - powierzchnia jednej bramy: 9,1m 2 w - prędkość napływu powietrza w = 1,5 m/s t - czas otwarcia

4 a) z dołu L wd = 0,25 x 4763 = 1190 m 3 /h n = 1190/(3600 x 0,6 x 0,6 x 3) = 3,0 szt. b) z góry L wg = 0,75 x 4763 = 3572 m 3 /h 3.1. Dobór urządzeń wentylacyjnych a) Dobór urządzenia nawiewnego V N = 1,05 x53784 = m 3 /h Wykorzystać istniejące urządzenia wentylacyjne nawiewne. W drugim etapie modernizacji naleŝy wymienić urządzenia wentylacyjne. 3.3 Dobór wentylatora wyciągowego V w = 4763 m 3 /h Zaprojektowano wentylator CTHT/4/8-315 o parametrach: V = 1,46 m 3 /s p = 350 Pa N s = 0,37kW n = 1420 obr/min ; 3x380V Zaprojektowano do wyciagu powietrza z pomieszczeń garaŝowych-zgodnie z opracowaniem graficznym 3.4. Dobór odciągu spalin Do odciągu spalin zaprojektowano dwa rurociągi dn200, do których podłączone są zespoły odsysania spalin (zakładane na rurę wydechową podczas pracy silnika) ZWP zestaw przenośny z przewodem VMP i ssawką. Zaprojektowano na 6 stanowisk 4 przenośne urządzenia do odprowadzenia spalin Wentylacja pomieszczeń: a) sanitarnych Ilość powietrza wentylacyjnego nawiewanego i wyciągowego Vn=Vw=100m3/h -nawiew powietrza za pomocą infiltracji poprzez kratkę nawiewną zamontowaną w -wywiew za pomocą wentylatora wyciągowego EDM 200 włączanego czujnikiem ruchu b) pomieszczenia WC Ilość powietrza wentylacyjnego nawiewanego i wyciągowego Vn=Vw=40m3/h

3 Dobór wentylatora wyciągowego V w = 4763 m 3 /h Zaprojektowano wentylator CTHT/4/8-315 o parametrach: V = 1,46 m 3 /s p = 350 Pa N s = 0,37kW n = 1420 obr/min ; 3x380V Zaprojektowano do wyciagu

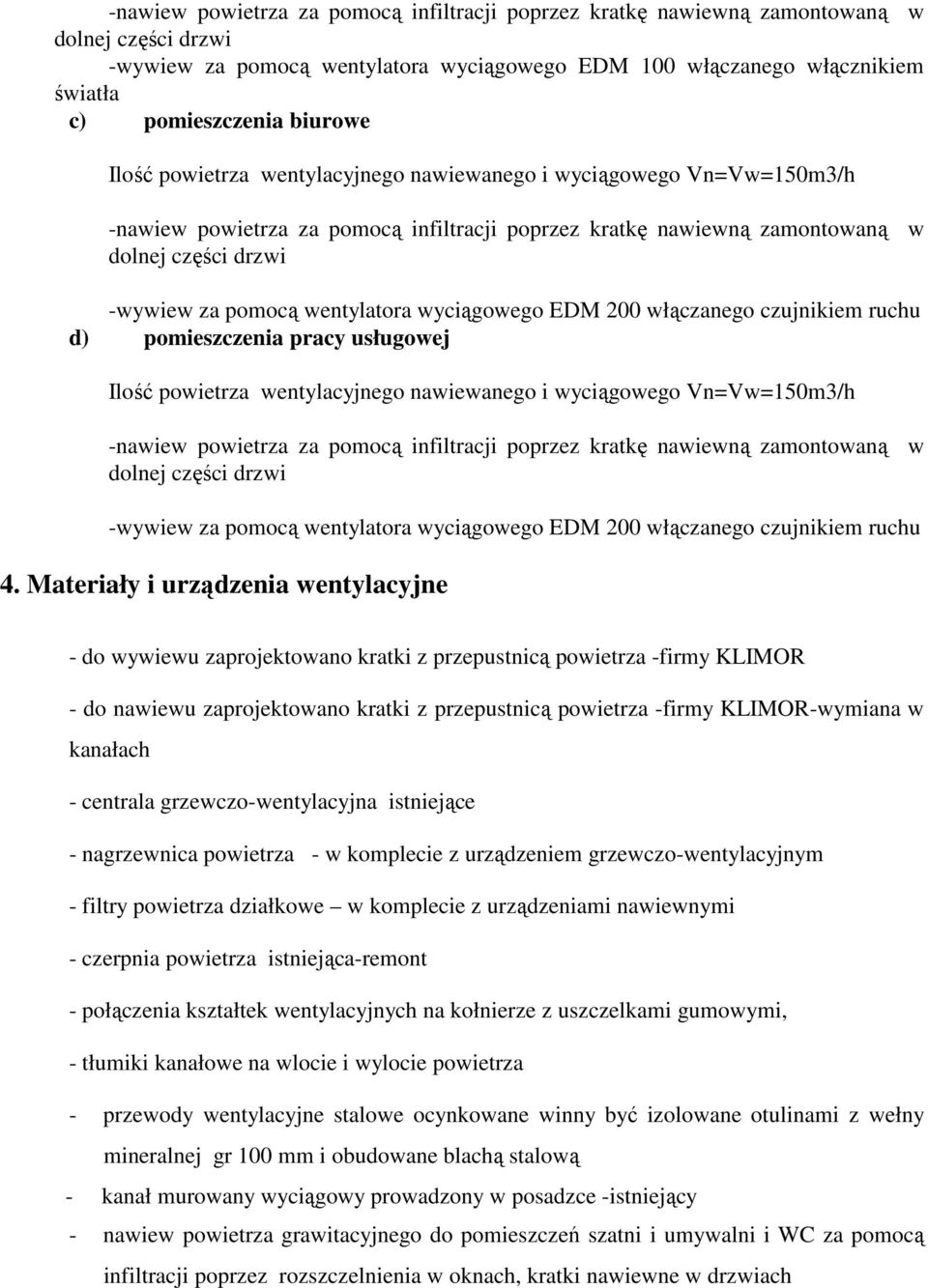

5 -nawiew powietrza za pomocą infiltracji poprzez kratkę nawiewną zamontowaną w -wywiew za pomocą wentylatora wyciągowego EDM 100 włączanego włącznikiem światła c) pomieszczenia biurowe Ilość powietrza wentylacyjnego nawiewanego i wyciągowego Vn=Vw=150m3/h -nawiew powietrza za pomocą infiltracji poprzez kratkę nawiewną zamontowaną w -wywiew za pomocą wentylatora wyciągowego EDM 200 włączanego czujnikiem ruchu d) pomieszczenia pracy usługowej Ilość powietrza wentylacyjnego nawiewanego i wyciągowego Vn=Vw=150m3/h -nawiew powietrza za pomocą infiltracji poprzez kratkę nawiewną zamontowaną w -wywiew za pomocą wentylatora wyciągowego EDM 200 włączanego czujnikiem ruchu 4. Materiały i urządzenia wentylacyjne - do wywiewu zaprojektowano kratki z przepustnicą powietrza -firmy KLIMOR - do nawiewu zaprojektowano kratki z przepustnicą powietrza -firmy KLIMOR-wymiana w kanałach - centrala grzewczo-wentylacyjna istniejące - nagrzewnica powietrza - w komplecie z urządzeniem grzewczo-wentylacyjnym - filtry powietrza działkowe w komplecie z urządzeniami nawiewnymi - czerpnia powietrza istniejąca-remont - połączenia kształtek wentylacyjnych na kołnierze z uszczelkami gumowymi, - tłumiki kanałowe na wlocie i wylocie powietrza - przewody wentylacyjne stalowe ocynkowane winny być izolowane otulinami z wełny mineralnej gr 100 mm i obudowane blachą stalową - kanał murowany wyciągowy prowadzony w posadzce -istniejący - nawiew powietrza grawitacyjnego do pomieszczeń szatni i umywalni i WC za pomocą infiltracji poprzez rozszczelnienia w oknach, kratki nawiewne w drzwiach

czujnikiem ruchu d) pomieszczenia pracy usługowej Ilość powietrza czujnikiem ruchu 4.

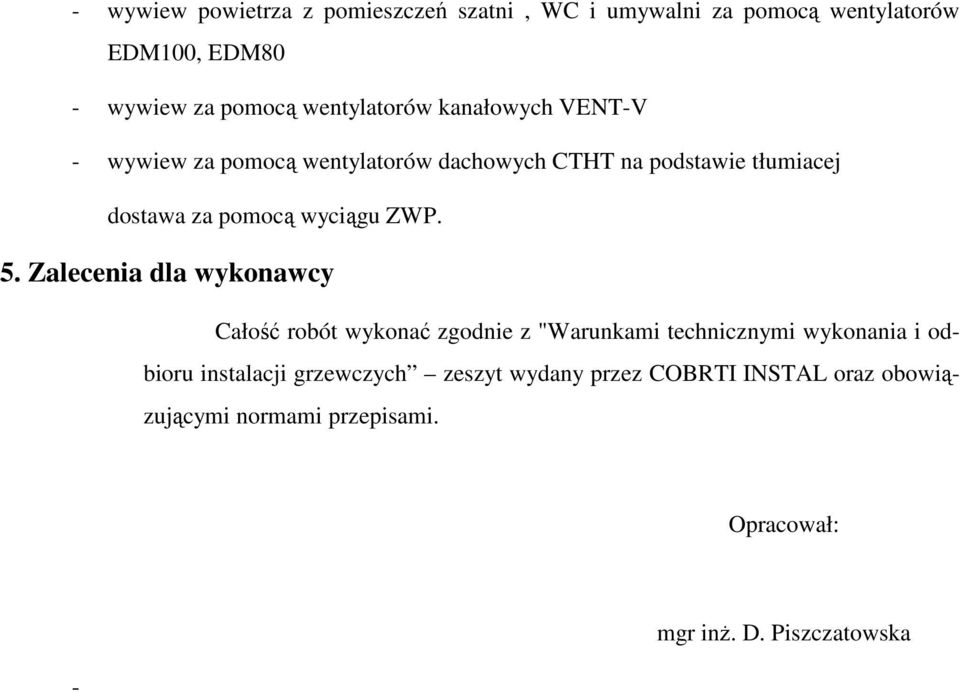

6 - wywiew powietrza z pomieszczeń szatni, WC i umywalni za pomocą wentylatorów EDM100, EDM80 - wywiew za pomocą wentylatorów kanałowych VENT-V - wywiew za pomocą wentylatorów dachowych CTHT na podstawie tłumiacej dostawa za pomocą wyciągu ZWP. 5. Zalecenia dla wykonawcy Całość robót wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru instalacji grzewczych zeszyt wydany przez COBRTI INSTAL oraz obowiązującymi normami przepisami. Opracował: - mgr inŝ. D. Piszczatowska

7 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Opis techniczny 2. Obliczenia 3. Wykaz urządzeń i elementów instalacji wentylacyjnej II. CZĘŚĆ GRAFICZNA 1. Rzut parteru skala 1: Rzut dachu skala 1: Przekrój 1-1 skala 1: Lokalizacja czujek tlenku węgla 5. Karty katalogowe urządzeń skala 1:100

Rzut parteru skala 1:100 2. Rzut dachu skala 1:100 3.
