1 Gdańsk ul. Stągiewna 13/3 tel/fax (058) Opracowanie: Projekt wykonawczy instalacji wentylacji w części pomieszczeń NIK zlokalizowanych na V piętrze budynku przy ul. Wały Jagiellońskie 36 w Gdańsku Miejscowość: Gdańsk, ul. Wały Jagiellońskie 36 Zleceniodawca: Najwyższa Izba Kontroli Delegatura w Gdańsku Gdańsk Ul. Wały Jagiellońskie 36 Branża: Wentylacja Projekt wykonali: Stanowisko Imię i nazwisko Specjalność Podpis Projektant inż. Sebastian Widomski POM/0034/PWOS/09 Instalacje sanitarne Opracowujacy: Sprawdzający inż. Tomasz Makarski inż. Anna Paradowska inż. Stefan Kułaga POM/0021/PWOS/03 Instalacje sanitarne Instalacje sanitarne WRZESIEŃ 2010 GDAŃSK 1

Wały Jagiellońskie 36 w Gdańsku Miejscowość: Gdańsk, ul. Wały Jagiellońskie 36 Zleceniodawca: Najwyższa Izba Kontroli Delegatura w Gdańsku 80-853 Gdańsk Ul.

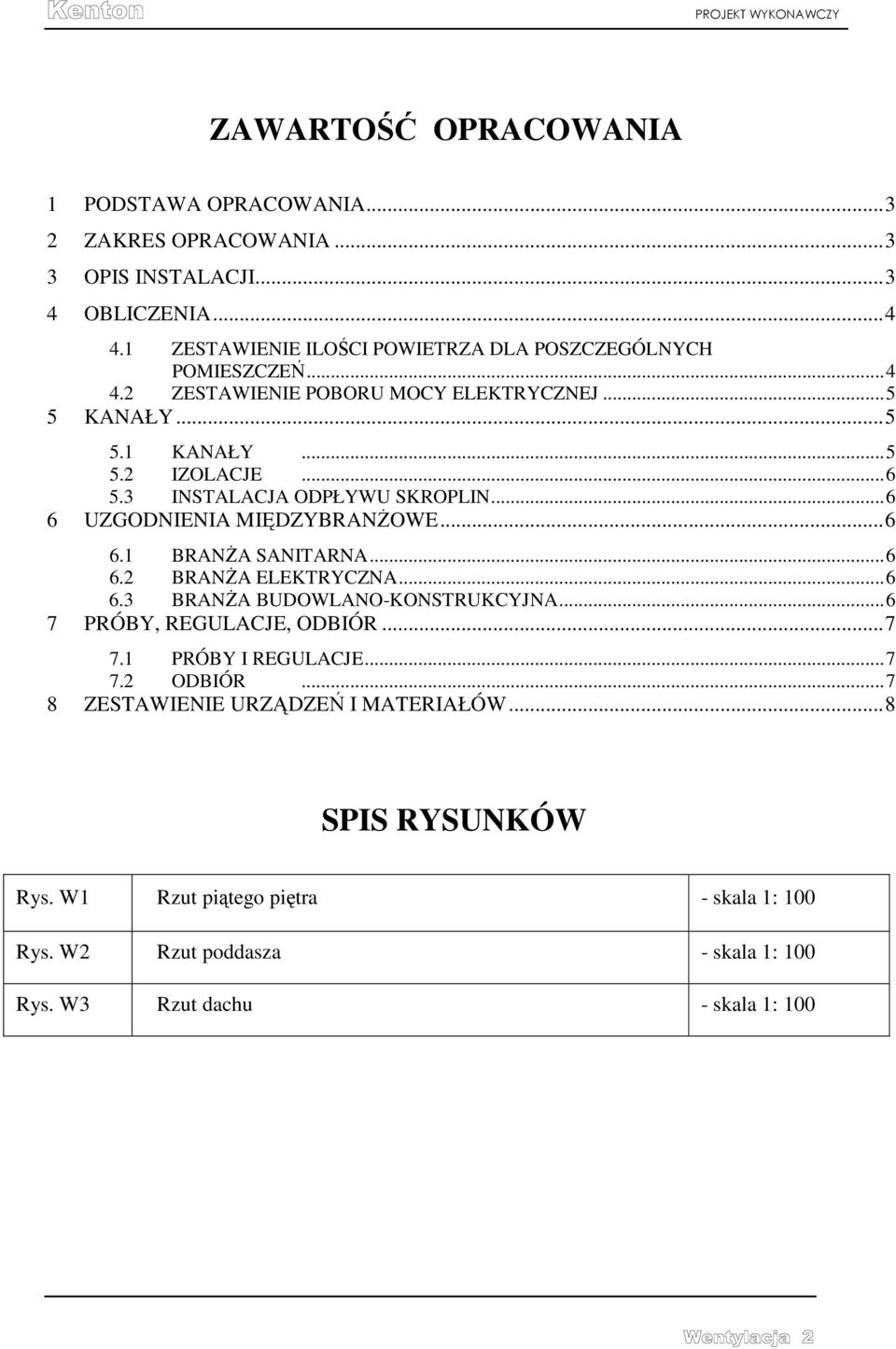

2 ZAWARTOŚĆ OPRACOWANIA 1 PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OPIS INSTALACJI OBLICZENIA ZESTAWIENIE ILOŚCI POWIETRZA DLA POSZCZEGÓLNYCH POMIESZCZEŃ ZESTAWIENIE POBORU MOCY ELEKTRYCZNEJ KANAŁY KANAŁY IZOLACJE INSTALACJA ODPŁYWU SKROPLIN UZGODNIENIA MIĘDZYBRANŻOWE BRANŻA SANITARNA BRANŻA ELEKTRYCZNA BRANŻA BUDOWLANO-KONSTRUKCYJNA PRÓBY, REGULACJE, ODBIÓR PRÓBY I REGULACJE ODBIÓR ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW... 8 SPIS RYSUNKÓW Rys. W1 Rzut piątego piętra - skala 1: 100 Rys. W2 Rzut poddasza - skala 1: 100 Rys. W3 Rzut dachu - skala 1: 100

3 INSTALACJA ODPŁYWU SKROPLIN... 6 6 UZGODNIENIA MIĘDZYBRANŻOWE... 6 6.1 BRANŻA SANITARNA... 6 6.2 BRANŻA ELEKTRYCZNA... 6 6.3 BRANŻA BUDOWLANO-KONSTRUKCYJNA.

3 OPIS 1 PODSTAWA OPRACOWANIA Projekt opracowano na podstawie następujących danych: zlecenia Inwestora, uzgodnień z Inwestorem, projektu architektonicznego, obowiązujących przepisów i norm techniczno-budowlanych. 2 ZAKRES OPRACOWANIA Opracowanie obejmuje projekt budowlany instalacji wentylacji mechanicznej wybranych pomieszczeń biurowych piątego piętra budynku przy ul. Wały Jagiellońskie 36 w Gdańsku. Opracowanie zawiera bilans powietrza w pomieszczeniach, dobór urządzeń instalacji wentylacji, lokalizację kanałów wentylacyjnych oraz wytyczne branżowe w zakresie koniecznym do realizacji instalacji. 3 OPIS INSTALACJI Ilość wymienianego powietrza przyjęto na podstawie zalecanej krotności wymian powietrza w pomieszczeniach. Przyjęto jeden układ wentylacyjny nawiewno-wywiewny, obsługiwany przez jedną centralę wentylacyjną zlokalizowaną na poddaszu w przestrzeni pomiędzy sufitem, a dachem budynku. Wydajność nawiewu oraz wywiewu centrali wynosi 1600 m3/h. Odpowiednie parametry temperaturowe powietrza zapewnia chłodnica freonowa o mocy 8,18 kw oraz nagrzewnica wodna o mocy 4,50 kw. Chłodnica zasilana jest agregatem skraplajacym zlokalizowanym na dachu budynku na konstrukcji wsporczej. Chłodnicę centrali wentylacyjnej należy połączyć z agregatem skraplającym za pomocą rur miedzianych. Przewody chłodnicze należy ocieplić. Centrala wyposażona jest w układ odzysku ciepła zapewniający ekonomiczna prace urządzenia w okresie eksploatacji.

4 Pobór powietrza świeżego zaprojektowano przy pomocy czerpni dachowej typu C (wg BN- 70/ ) o średnicy Ø400, umieszczonej na podstawie dachowej typu B (wg BN-70/ ). Usuwanie powietrza zużytego przy pomocy wyrzutni dachowej typu C (wg BN-70/ ) o średnicy Ø400, umieszczonej na podstawie dachowej typu B (wg BN-70/ ). Nawiew świeżego powietrza do pomieszczeń wentylowanych oraz wyciąg powietrza zużytego, zaprojektowano poprzez kwadratowe nawiewniki sufitowe z ruchomymi dyszami. Powietrze do pomieszczeń doprowadzane będzie za pomocą sieci kanałów wentylacyjnych, zlokalizowanych nad stropem, w przestrzeni poddasza nieużytkowego budynku. Kanały zaprojektowano jako stalowe, ocynkowane typu spiro (wg PN-EN 1506), podłączenia kanałów stalowych do nawiewników i wywiewników należy wykonać z kanałów elastycznych (wg BN-71/ ). Centralę wentylacyjną należy dostarczyć w częściach i zmontować na poddaszu nieużytkowym. Lokalizację oraz wielkość poszczególnych urządzeń instalacji wentylacji pokazano na rysunkach. 4 OBLICZENIA 4.1 ZESTAWIENIE ILOŚCI POWIETRZA DLA POSZCZEGÓLNYCH POMIESZCZEŃ Pomieszczenie Numer Pow. Kub. Osób V świeże V Krotność wymian nawiew wywiew nawiew wywiew 501 Pokój 26, ,5 2,5 502 Pokój 17, ,0 2,0 508 Pokój 17, ,9 1,9 509 Pokój 17, ,9 1,9 510 Pokój 17, ,9 1,9 511 Pokój 17, ,9 1,9 512 Pokój 16, ,0 2,0 V Piętro 513 Pokój 16, ,0 2,0 515 Pokój 16, ,0 2,0 516 Pokój 17, ,9 1,9 517 Pokój 17, ,9 1,9 518 Pokój 17, ,9 1,9 519 Pokój 17, ,9 1,9 520 Pokój 17, ,9 1,9 530 Pokój 15, ,2 2,2

Nawiew świeżego powietrza do pomieszczeń wentylowanych oraz wyciąg powietrza zużytego, zaprojektowano poprzez kwadratowe nawiewniki sufitowe z ruchomymi dyszami.

5 4.2 ZESTAWIENIE POBORU MOCY ELEKTRYCZNEJ Lp. Opis Parametry zasilania Pobór mocy 1 szt [kw] Ilość pobór razem [kw] 1 Centrala wentylacyjna z nagrzewnicą elektryczna 230V/50Hz 6,20 1 6,2 2 Agregat skraplajacy 230V/50Hz 2,24 1 2,24 RAZEM 8,44 5 KANAŁY 5.1 KANAŁY Grubości nominalne blachy dla kanałów o przekroju okrągłym. Średnica nominalna d [mm] Grubość blachy nominalna [mm] 63 d 315 0,5 355 d 450 0,6 500 d 800 0,7 900 d , d ,25 Tolerancje długości. Długość L, H, e dla d, d1, itd. Tolerancje [mm] [mm] ± ± ± ± 25

Agregat skraplajacy 230V/50Hz 2,24 1 2,24 RAZEM 8,44 5 KANAŁY 5.1 KANAŁY Grubości nominalne blachy dla kanałów o przekroju okrągłym.

6 L długość instalacyjna; H wysokość elementu; e głębokość wsunięcia; d nominalna średnica wewnętrzna; d1 nominalna średnica zewnętrzna. 5.2 IZOLACJE Przewidzieć izolację kanałów znajdujących się za centralą wentylacyjną i prowadzących na dach budynku g =50 mm. Wykonać izolację kanałów zlokalizowanych na poddaszu budynku o grubości g=30 mm. 5.3 INSTALACJA ODPŁYWU SKROPLIN Skropliny wykraplające się w chłodnicy w czasie ochładzania powietrza należy za pomocą rur z PCV odprowadzić najbliższego pionu instalacji kanalizacyjnej za pośrednictwem syfonu. Przewody skroplin należy prowadzić ze spadkiem min 2.0 %. 6 UZGODNIENIA MIĘDZYBRANŻOWE 6.1 BRANŻA SANITARNA skropliny z chłodnicy wentylacyjnej odprowadzić do kanalizacji należy przewidzieć miejsce do podłączenia instalacji skroplin. 6.2 BRANŻA ELEKTRYCZNA należy przewidzieć miejsce w rozdzielnicy dla zasilania centrali wentylacyjnej należy doprowadzić zasilanie do centrali wentylacyjnej. 6.3 BRANŻA BUDOWLANO-KONSTRUKCYJNA należy wykonać otwory dla przejścia kanałów przez przegrody budowlane należy uszczelnić przejścia instalacji przez dach budynku

Wykonać izolację kanałów zlokalizowanych na poddaszu budynku o grubości g=30 mm. 5.

7 7 PRÓBY, REGULACJE, ODBIÓR 7.1 PRÓBY I REGULACJE Urządzenia, kanały i elementy instalacji należy oznakować w sposób pozwalający na ich identyfikację. Po całkowitym zmontowaniu instalacji powietrznej należy dokonać oględzin poprawności i jakości montażu, po czym instalacje powinny być poddane 72 godzinnemu nieprzerwanemu ruchowi próbnemu. W czasie ruchu próbnego należy: - przeprowadzić kontrolę prawidłowości pracy urządzeń, - wykonać niezbędną regulację instalacji, - wykonać pomiary wydajności powietrza na anemostatach i kratkach nawiewnych i wyciągowych. Sprawdzić zgodność ilości powietrza nawiewanego i wywiewanego ilościami określonymi w projekcie instalacji. Całość instalacji wykonać zgodnie z projektem oraz instrukcjami i dokumentacją producentów materiałów i urządzeń oraz WTWiO - Część II Instalacje przemysłowe. Wszelkie zmiany i odstępstwa w wykonaniu instalacji objętych niniejszym projektem winny być uzgodnione z autorami projektu i inspektorami nadzoru. 7.2 ODBIÓR Do odbioru robót należy przygotować i przedstawić dokumentację powykonawczą: w zakresie zmian w projekcie instalacji wentylacyjnej, w zakresie wykonania i funkcjonowania instalacji, oświadczenia uprawnionego kierownika robót, protokoły z prób szczelności i wydajności instalacji oraz aprobaty, certyfikaty i świadectwa zgodności, instrukcje techniczne itp. na urządzenia i materiały wbudowane. Do dokumentacji powykonawczej należy załączyć instrukcję eksploatacji i konserwacji instalacji przeznaczoną dla serwisu oraz instrukcję obsługi przeznaczoną dla inwestora. Instalacja wentylacji powinna być okresowo poddawana przeglądom serwisowym. Sprawdzeniu powinny podlegać części mechaniczne układu, stan połączeń układu chłodniczego, ilość czynnika, stopień zanieczyszczenia filtrów powietrza. Przeglądy instalacji wg stosowanej instrukcji. Do przeprowadzenia czynności odbiorowych oraz wymagań przy pomiarach i ocenie wyników

W czasie ruchu próbnego należy: - przeprowadzić kontrolę prawidłowości pracy urządzeń, - wykonać niezbędną regulację instalacji, - wykonać pomiary wydajności powietrza na anemostatach i kratkach

8 badań należy stosować normę PN-78/B ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW Produkt Ilość Izolacja 30 mm 123,62 Izolacja 50 mm 31,20 Nawiewnik sufitowy z ruchomymi dyszami 100m3/h 28,00 Nawiewnik sufitowy z ruchomymi dyszami 200m3/h 2,00 Kolano ,00 Kolano ,00 Kolano ,00 Kolano ,00 Nypel ,00 Nypel 160 2,00 Redukcja ,00 Redukcja ,00 Redukcja ,00 Redukcja ,00 Redukcja ,00 Redukcja ,00 Trójnik ,00 Trójnik ,00 Trójnik ,00 Trójnik ,00 Trójnik ,00 Trójnik ,00 Trójnik ,00 Trójnik ,00 Przepustnica ,00 Przepustnica 160 2,00 Kanał okrągły ,00 Kanał okrągły ,00 Kanał okrągły ,00 Kanał okrągły ,00 Kanał okrągły ,00 Kanał okrągły ,00 Kanał elastyczny izolowany ,00 Kanał elastyczny izolowany ,00 Czerpnia dachowa okrągła typu C Ø400 1,00 Wyrzutnia dachowa okrągła typu C Ø400 1,00 Podstawa dachowa stalowa typu B Ø400 2,00 Centrala wentylacyjna Vn,Vw = 1600m3/h, nagrzewnica elektryczna Q=4,5 kw, chłodnica 1,00 freonowa Q= 8.18 kw Agregat skraplający inverterowy Qchł=7,1kW 1,00 Czynnik chłodniczy R410a 0,50 Rura miedziana + Otulina termoizolacyjna 9,5 18,00 Instalacja skroplin 10,00

Kolano 315 90 4,00 Kolano 400 90 2,00 Kolano125 30 1,00 Kolano 125 90 3,00 Nypel 125 50,00 Nypel 160 2,00 Redukcja 160 125 6,00 Redukcja 200 160 2,00 Redukcja 250 160 2,00 Redukcja 250 200 2,00

9 UWAGA : Przedstawione w dokumentacji projektowej wskazania na systemy i materiały z podaniem producenta należy traktować jako przykładowe, ze względu na zasady Prawo Zamówień Publicznych a zwłaszcza art. 29 do 31. Oznacza to, że wykonawcy mogą zaproponować inne niż wyszczególnione w dokumentacji rozwiązania z zachowaniem odpowiednich, równoważnych parametrów technicznych z zapewnieniem uzyskania wszystkich ewentualnie wymaganych uzgodnień.

Oznacza to, że wykonawcy mogą zaproponować inne niż wyszczególnione w dokumentacji rozwiązania z zachowaniem
