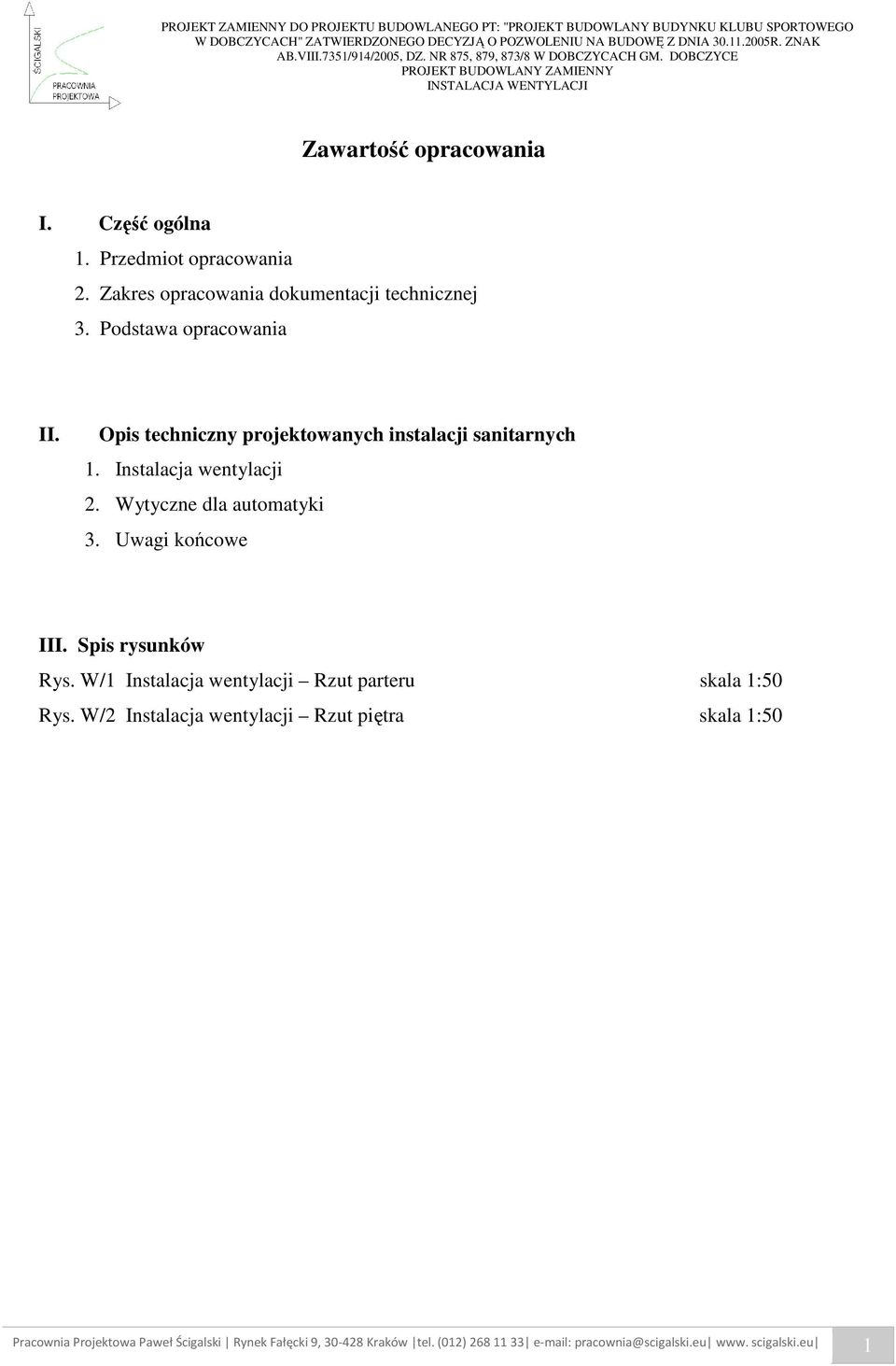

1 Zawartość opracowania I. Część ogólna 1. Przedmiot opracowania 2. Zakres opracowania dokumentacji technicznej 3. Podstawa opracowania II. Opis techniczny projektowanych instalacji sanitarnych 1. Instalacja wentylacji 2. Wytyczne dla automatyki 3. Uwagi końcowe III. Spis rysunków Rys. W/1 Instalacja wentylacji Rzut parteru skala 1:50 Rys. W/2 Instalacja wentylacji Rzut piętra skala 1:50 1

2 I. Część ogólna 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany zamienny instalacji wentylacji do projektu budowlanego pt: "Projekt budowlany budynku klubu sportowego w Dobczycach" zatwierdzonego decyzją o pozwoleniu na budowę z dnia r. znak AB.VIII.7351/914/2005, dz. nr 875, 879, 873/8 w Dobczycach gm. Dobczyce. 2. Zakres opracowania dokumentacji technicznej W skład opracowania instalacji wentylacji wchodzą rysunki wykonane na podstawie obliczeń niezbędnych wydatków powietrza, przedstawiające prowadzenie przewodów wentylacyjnych, a takŝe rozmieszczenie urządzeń wentylacyjnych (wentylatory kanałowe, wentylatory ścienne, centrale wentylacyjne, nagrzewnice itp.). 3. Podstawa opracowania - Zlecenie inwestora, - Projekt architektoniczno budowlany budynku w skali 1:100, - Aktualne normy, rozporządzenia, katalogi oraz wytyczne projektowe. 2

3 II. Opis techniczny projektowanych instalacji 1. Instalacja wentylacji Ze względu na charakter obiektu zostały w nim zaprojektowane następujące systemy wentylacji: - wentylacja nawiewno-wywiewna pomieszczenia siłowni SYSTEM I, - wentylacja nawiewno-wywiewna pomieszczeń sanitarnych 0.26, 0.27, 0.28 SYSTEM II, - wentylacja nawiewno-wywiewna pomieszczeń szatni SYSTEMY IIIa i IIIb, - wentylacja nawiewno-wywiewna pomieszczenia fitness SYSTEM IV, - wentylacja nawiewno-wywiewna pomieszczeń gabinetów masaŝu SYSTEM V, - wentylacja mechaniczna wywiewna sanitariatów, - wentylacja grawitacyjna. Wentylacja nawiewno-wywiewna pomieszczenia siłowni SYSTEM I Nawiew oraz wywiew powietrza z pomieszczenia siłowi realizowany jest przy pomocy kratek nawiewnych i wywiewnych ALW f-my Smay o odpowiednich wymiarach opisanych na rysunku wyposaŝonych w przepustnice w celu lepszej regulacji instalacji. Do projektowanego systemu dobrano centralę wentylacyjną Mistral 3000 EC f-my Pro-Vent zlokalizowaną w pomieszczeniu wentylatorni wyposaŝoną w wymiennik krzyŝowy. Powietrze świeŝe do systemu dostarczane będzie za pośrednictwem czerpni ściennej zlokalizowanej w pomieszczeniu maszynowni. Powietrze zuŝyte usuwane będzie poprzez wyrzutnię dachową. Do centrali dobrano nagrzewnice pierwotne i wtórne o mocach podanych na rysunku mające ogrzać nawiewane powietrze do wymaganej temperatury 20 C. Wydajność nawiewu i wywiewu centrali wynosi 2000 m 3 /h, zaś spręŝ nawiewu i wywiewu wynoszą odpowiednio 210 Pa i 170 Pa. Dodatkowo w celu redukcji hałasu emitowanego przez urządzenie do kanałów wentylacyjnych zaprojektowano bezpośrednio przy centrali tłumiki akustyczne TAP 21 AR f-my Smay. Wentylacja nawiewno-wywiewna pomieszczeń sanitarnych 0.26, 0.27, 0.28 SYSTEM II Zaprojektowany system obsługuje pomieszczenie WC damskiego, WC męskiego i WC dla niepełnosprawnych, zlokalizowane na parterze budynku. Nawiew powietrza w systemie realizowany będzie za pośrednictwem kratek nawiewnych ALW f-my Smay o odpowiednich 3

4 wymiarach opisanych na rysunku wyposaŝonych w przepustnice w celu lepszej regulacji instalacji. Do projektowanego systemu dobrano centralę wentylacyjną Mistral P 600 EC f-my Pro-Vent (wykonanie lewe) podwieszaną w przestrzeni podsufitowej w pomieszczeniu 0.27 wyposaŝoną w wymiennik krzyŝowy. Powietrze świeŝe do systemu dostarczane będzie za pośrednictwem czerpni ściennej zlokalizowanej w pomieszczeniu Powietrze zuŝyte usuwane będzie poprzez wyrzutnię dachową. Do centrali dobrano nagrzewnicę pierwotną i wtórną o mocach podanych na rysunku mające ogrzać nawiewane powietrze do wymaganej temperatury 20 C. Wydajność nawiewu i wywiewu centrali wynosi 400 m 3 /h, zaś spręŝ nawiewu i wywiewu wynoszą odpowiednio 115 Pa i 140 Pa. Dodatkowo w celu redukcji hałasu emitowanego przez urządzenie do kanałów wentylacyjnych zaprojektowano bezpośrednio przy centrali tłumiki akustyczne AKU-COMP f-my Venture Industries. Wentylacja nawiewno-wywiewna pomieszczeń szatni SYSTEMY IIIa i IIIb, Zaprojektowane systemy obsługują pomieszczenia szatniowe zlokalizowane na parterze budynku. Nawiew powietrza w systemie realizowany jest przy pomocy anemostatów nawiewnych ze skrzynkami rozpręŝnymi ALDA f-my Smay o odpowiednich wymiarach opisanych na rysunku, wyposaŝonych w przepustnice w celu lepszej regulacji instalacji. Powietrze świeŝe czerpane będzie poprzez czerpnię ścienną a następnie dostarczane do pomieszczeń szatni 0.7 i Powietrze zuŝyte usuwane będzie ponad dach budynku poprzez zawory wywiewne zlokalizowane w pomieszczeniu natrysku oraz WC, do których dostawać się będzie poprzez otwory transferowe zlokalizowane w drzwiach. W systemie IIIb centrala dodatkowo obsługuje równieŝ pomieszczenie szatni rezerwowej 0.6 do którego powietrze dostarczane i usuwane będzie poprzez kratki wentylacyjne ALW. Do projektowanych systemów dobrano dwie centrale wentylacyjne Mistral P 600 EC f-my Pro-Vent (wykonanie prawe system IIIa oraz wykonanie lewe system IIIb) podwieszane w przestrzeniach podsufitowych w pomieszczeniach szatni wyposaŝone w wymiennik krzyŝowy. Do central dobrano nagrzewnice pierwotne i wtórne o mocach podanych na rysunku mające ogrzać nawiewane powietrze do wymaganej temperatury 24 C. Wydajność nawiewu i wywiewu centrali IIIa wynosi 350 m 3 /h, zaś spręŝ nawiewu i wywiewu wynoszą odpowiednio 130 Pa i 150 Pa. 4

5 Wydajność nawiewu i wywiewu centrali IIIb wynosi 410 m 3 /h, zaś spręŝ nawiewu i wywiewu wynoszą odpowiednio 130 Pa i 150 Pa. Dodatkowo w celu redukcji hałasu emitowanego przez urządzenia do kanałów wentylacyjnych zaprojektowano bezpośrednio przy centralach tłumiki akustyczne AKU- COMP f-my Venture Industries. Wentylacja nawiewno-wywiewna pomieszczenia fitness SYSTEM IV Zaprojektowany system obsługuje pomieszczenie fitness zlokalizowane na piętrze budynku. Nawiew powietrza w systemie realizowany jest za pośrednictwem kratek nawiewnych ALW f-my Smay o odpowiednich wymiarach opisanych na rysunku, wyposaŝonych w przepustnice w celu lepszej regulacji instalacji. Do projektowanego systemu dobrano centralę wentylacyjną Mistral P 600 EC f-my Pro-Vent (wykonanie lewe) podwieszaną w przestrzeni podsufitowej pomieszczenia, wyposaŝoną w wymiennik krzyŝowy. Powietrze świeŝe do systemu dostarczane będzie za pośrednictwem czerpni ściennej, zaś powietrze zuŝyte usuwane będzie poprzez wyrzutnię dachową. Do centrali dobrano nagrzewnicę pierwotną oraz wtórną o mocach podanych na rysunku mające ogrzać nawiewane powietrze do wymaganej temperatury 20 C. Wydajność nawiewu i wywiewu centrali wynosi 400 m 3 /h, zaś spręŝ nawiewu i wywiewu wynoszą odpowiednio 100 Pa i 60 Pa. Dodatkowo w celu redukcji hałasu emitowanego przez urządzenie do kanałów wentylacyjnych zaprojektowano bezpośrednio przy centrali tłumiki akustyczne AKU-COMP f-my Venture Industries. Wentylacja nawiewno-wywiewna pomieszczeń gabinetów masaŝu SYSTEM V Zaprojektowany system obsługuje pomieszczenia gabinetów masaŝu oraz gabinetów zabiegowych zlokalizowane na piętrze budynku. Nawiew powietrza w systemie realizowany jest za pośrednictwem kratek nawiewnych ALW f-my Smay o odpowiednich wymiarach opisanych na rysunku, wyposaŝonych w przepustnice w celu lepszej regulacji instalacji. Do projektowanego systemu dobrano centralę wentylacyjną Mistral P 600 EC f-my Pro-Vent (wykonanie prawe) podwieszaną w przestrzeni podsufitowej pomieszczenia, wyposaŝoną w wymiennik krzyŝowy. Powietrze świeŝe do systemu dostarczane będzie za pośrednictwem czerpni ściennej, zaś powietrze zuŝyte usuwane będzie poprzez wyrzutnię dachową. Do centrali dobrano nagrzewnicę pierwotną oraz wtórną o mocach podanych na rysunku mające ogrzać nawiewane powietrze do wymaganej temperatury 20 C. 5

6 Wydajność nawiewu centrali wynosi 420 m 3 /h, zaś wydajność wywiewu 370 m 3 /h, spręŝ nawiewu i wywiewu wynoszą odpowiednio 180 Pa i 150 Pa. Dodatkowo w celu redukcji hałasu emitowanego przez urządzenie do kanałów wentylacyjnych zaprojektowano bezpośrednio przy centrali tłumiki akustyczne AKU-COMP f-my Venture Industries. Wentylacja mechaniczna wywiewna sanitariatów Wywiew powietrza z pomieszczeń sanitarnych zlokalizowanych na parterze oraz piętrze budynku realizowany będzie za pośrednictwem niezaleŝnych wentylatorów kanałowych bądź ściennych f-my Venture Industries. W pomieszczeniach 0.18, 0.2, 0.25 oraz 1.15 za pośrednictwem wentylatorów kanałowych TD-350/125 o wydajnościach opisanych w części rysunkowej opracowania, zaś w pomieszczeniach 0.19 i 1.13 za pośrednictwem wentylatorów ściennych EB-100 o wydajnościach 50 m 3 /h. ŚwieŜe powietrze dostarczane będzie otworami transferowymi w drzwiach o powierzchniach min. 220 cm 2. ZuŜyte powietrze usuwane będzie ponad dach budynku. W celu redukcji hałasu emitowanego przez urządzenia do kanałów wentylacyjnych zaprojektowano bezpośrednio przy wentylatorach kanałowych tłumiki akustyczne TAR f-my Smay. Wentylacja grawitacyjna W pomieszczeniach 0.17, 0.14, 0.4 oraz 0.5 zlokalizowanych na parterze budynku zaprojektowano wentylację grawitacyjną. Powietrze kompensacyjne do pomieszczeń dostarczane będzie, tam gdzie jest to moŝliwe, poprzez nawiewniki okienne lub poprzez nieszczelności w drzwiach. 2. Wytyczne dla automatyki Centralę wentylacyjną Mistral P 600 EC obsługującą pomieszczenia objęte SYSTEMEM V naleŝy wyposaŝyć w układ sterowania zintegrowany z układem sterowania wentylatora ściennego EB-100 obsługującego sanitariat Podczas pracy centrali wentylator musi pozostawać włączony. Wentylatory kanałowe oraz ścienne obsługujące pomieszczenia sanitarne parteru oraz piętra powinny być załączane wraz z oświetleniem pomieszczeń. 6

7 3. Uwagi końcowe - Całą instalację naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych, Tom II Instalacje sanitarne i przemysłowe, - MontaŜ instalacji zlecić instalatorom posiadającym certyfikat potwierdzający odbycie szkolenia z zakresu montaŝu instalacji w wybranym systemie, - Urządzenia i elementy wentylacyjne powinny być zamontowane zgodnie z instrukcją producenta, - Wszystkie otwory w ścianach fundamentowych i konstrukcyjnych naleŝy wykonać metodą przewiertu, zaś w miejscach opisanych na rysunku naleŝy do prowadzenia instalacji wykorzystać istniejące przebicia instalacyjne, - Przed przystąpieniem do robót naleŝy zmierzyć dokładnie szerokość i wysokość pomieszczeń, - Kanały prostokątne oraz okrągłe typu SPIRO instalacji wentylacyjnej wykonać z blachy ocynkowanej, całość instalacji wentylacyjnej izolować termicznie, - Powierzchnie przewodów powinny być gładkie, bez załamań i wgnieceń, wykonane z materiału jednorodnego, bez wŝerów i innych wad, - Izolacje cieplne przewodów powinny mieć szczelne połączenia wzdłuŝne i poprzeczne, - Otwory rewizyjne naleŝy montować na poziomych przewodach, jeśli ich długość przekracza 10m, - Na granicy strefy poŝarowej montować klapę przeciwpoŝarową samozamykającą, - Kanały naleŝy zamontować do konstrukcji obiektu za pomocą specjalnych kotew z gwintem wewnętrznym np. f-my Fischer lub Koelner, które naleŝy połączyć z uchwytami za pomocą stalowych prętów gwintowanych, - Podwieszenia przewodów wentylacyjnych wykonywać w odległościach nie większych niŝ 2m, - Prowadzenie kanałów naleŝy wykonać zgodnie z rysunkami niniejszego opracowania. - Po montaŝu kanałów wentylacyjnych naleŝy sprawdzić szczelność przewodów oraz przeprowadzić regulacje układu, - Sposób mocowania urządzeń wentylacyjnych tj. centrale, wentylatory, powinien zabezpieczać przed przenoszeniem ich drań na konstrukcję budynku (zastosowanie róŝnego rodzaju amortyzatorów) oraz na instalację przez zastosowanie elastycznych połączeń, - Otwory wlotowe czerpni oraz wylotowe wyrzutni powinny być zabezpieczone przed opadami atmosferycznymi oraz przedostaniem się liści, gryzoni i ptaków, - Wszelkie przejścia kanałów przez dach powinny być wodoszczelne. 7
