1 HSW - ZAKŁAD PROJEKTOWO TECHNOLOGICZNY SPÓŁKA Z O.O STALOWA WOLA ul. Kwiatkowskiego 1 tel.: Prezes Zarządu (0-15) Dyr. d/s Ekonomicznych tel./fax (0-15) Nr zlecenia 01/2006 Nr archiwalny PI-3449 Inwestor Adres budowy Rodzaj projektu Branża Publiczny Zakład Opieki Zdrowotnej Żłobek Miejski w Stalowej Woli Al. Jana Pawła II 5A Al. Jana Pawła II 5A Stalowa Wola PT przebudowy i remontu żłobka miejskiego przy Al. Jana Pawła II 5a w Stalowej Woli - instalacja wentylacji mechanicznej sanitarna Stanowisko Imię i Nazwisko / Nr upr. Data Podpis Projektował mgr inż. Mariola Mucha upr. bud. nr 114/Tbg/98 mgr inż. Marta Chołody 12/2006 Sprawdził mgr inż. Anna Niedbała upr. bud. nr 136/Tbg/98 12/2006 Prezes Zarządu mgr inż. Stanisław Hanula 12/2006 Telefony: centrala : nr wewnętrzne Pracownia budowlana: 4202 Pracownia elektryczna: w HSW Pracownia instalacyjna: 4201 Pracownia technologiczna: 4205

Jana Pawła II 5A 37-450 Stalowa Wola PT przebudowy i remontu żłobka miejskiego przy Al.

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Opis techniczny 2. Część rysunkowa: 2.1 Rzut parteru instalacja wentylacji mechanicznej Rzut I piętra instalacja wentylacji mechanicznej Przekrój A-A inst. wentylacji mechanicznej Przekrój B-B inst. wentylacji mechanicznej Przekroje C-C, D-D inst. wentylacji mechanicznej Przekrój E-E inst. wentylacji mechanicznej Przekroje F-F, I-I inst. wentylacji mechanicznej Przekroje G-G, H-H inst. wentylacji mechanicznej

4 Przekrój B-B inst. wentylacji mechanicznej 3449.04 2.5 Przekroje C-C, D-D inst. wentylacji mechanicznej 3449.05 2.

3 OPIS TECHNICZNY do PT przebudowy i remontu Żłobka Miejskiego przy Al. Jana Pawła II 5a w Stalowej Woli - instalacja wentylacji mechanicznej. 1.Podstawa opracowania - zamówienie nr 01/ projekt technologiczny i budowlano-konstrukcyjny żłobka - inwentaryzacja własna - uzgodnienia z użytkownikiem - obowiązujące przepisy i normy 2. Zakres opracowania Opracowanie obejmuje instalację wentylacji mechanicznej nawiewno-wyciągowej w pomieszczeniach żłobka zlokalizowanych na parterze i piętrze obiektu. 3. Opis opracowania 3.1 POMIESZCZENIA PRALNI W pomieszczeniach pralni przewidziano wentylację wyciągową ogólną realizowaną przez dwa układy wentylacyjne zbudowane z kanałów wentylacyjnych blaszanych typu A/I i B/I wyposażone w kratki wentylacyjne typ K1+P. Wentylacja ta zapewnia krotność wymian: w pomieszczeniu załadunku do pralnicy brudnej bielizny 6, w pomieszczeniu wyładunku z pralnic upranej bielizny 5. Dla układu wentylacji wyciągowej części czystej pralni zastosowano wentylator dachowy typu DAs-160 o parametrach: 480m 3 /h, p74=pa, 900obr/min. Lokalizacja wentylatora na dachu budynku na podstawie dachowej φ160. Dla układu wentylacji wyciągowej części brudnej pralni zastosowano wentylator dachowy typu DAs-160 o parametrach: 264m 3 /h, p=78pa, 900obr/min. Lokalizacja wentylatora na dachu budynku na podstawie dachowej φ160. Praca wentylatorów wyciągowych zblokowana będzie z mechanicznym nawiewem ciepłego powietrza realizowanym przez centralę wentylacyjną podwieszaną zlokalizowaną w pomieszczeniu wentylatorowi na piętrze budynku. Proj. centrala wentylacyjna składa się z sekcji filtra, nagrzewnicy wodnej i wentylatora, zaopatrzona jest w przepustnicę i połączenia elastyczne. Praca centrali sterowana będzie czujnikiem temperatury pomieszczenia. 3

Zakres opracowania Opracowanie obejmuje instalację wentylacji mechanicznej nawiewno-wyciągowej w pomieszczeniach żłobka zlokalizowanych na parterze i piętrze obiektu. 3. Opis opracowania 3.

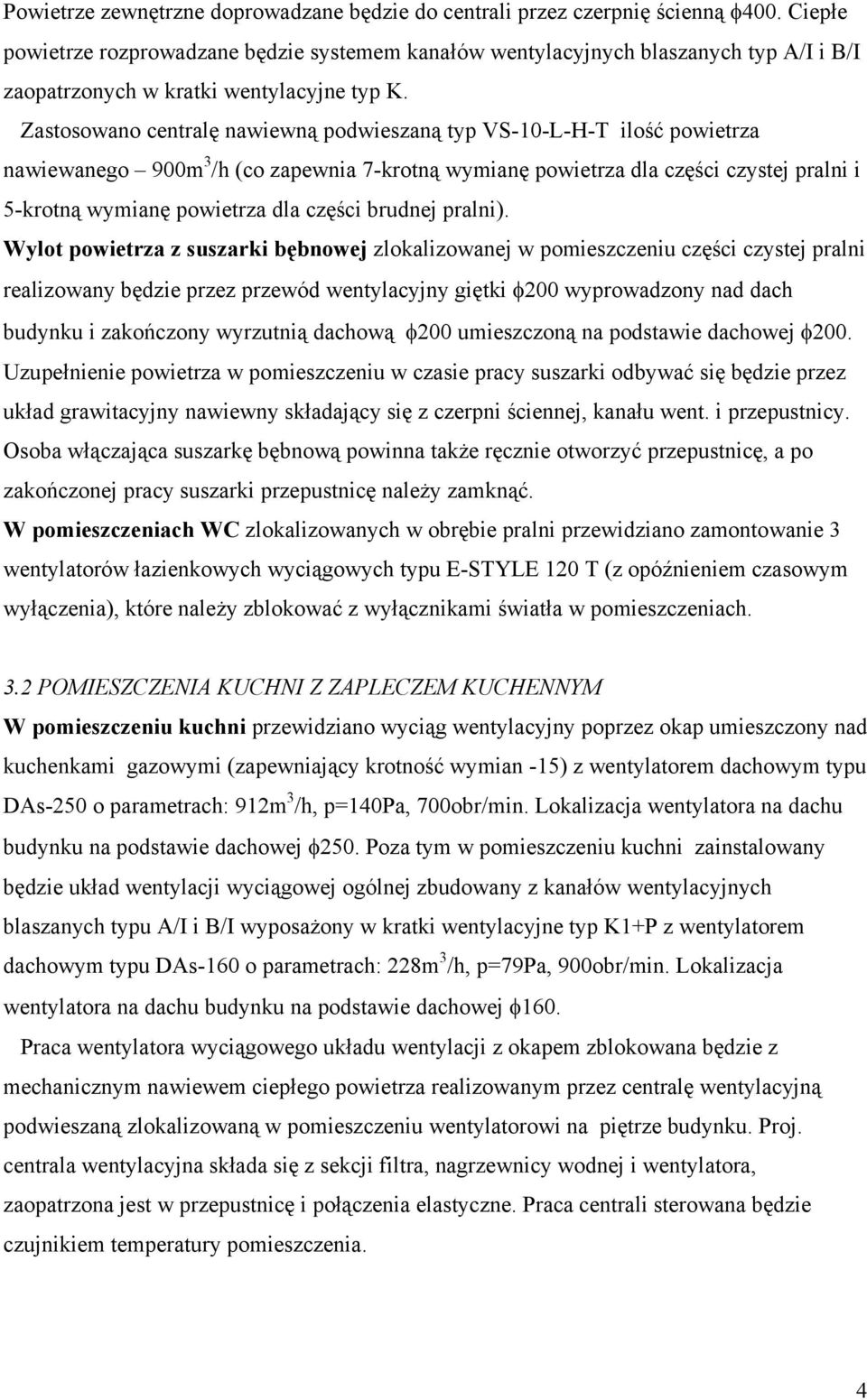

4 Powietrze zewnętrzne doprowadzane będzie do centrali przez czerpnię ścienną φ400. Ciepłe powietrze rozprowadzane będzie systemem kanałów wentylacyjnych blaszanych typ A/I i B/I zaopatrzonych w kratki wentylacyjne typ K. Zastosowano centralę nawiewną podwieszaną typ VS-10-L-H-T ilość powietrza nawiewanego 900m 3 /h (co zapewnia 7-krotną wymianę powietrza dla części czystej pralni i 5-krotną wymianę powietrza dla części brudnej pralni). Wylot powietrza z suszarki bębnowej zlokalizowanej w pomieszczeniu części czystej pralni realizowany będzie przez przewód wentylacyjny giętki φ200 wyprowadzony nad dach budynku i zakończony wyrzutnią dachową φ200 umieszczoną na podstawie dachowej φ200. Uzupełnienie powietrza w pomieszczeniu w czasie pracy suszarki odbywać się będzie przez układ grawitacyjny nawiewny składający się z czerpni ściennej, kanału went. i przepustnicy. Osoba włączająca suszarkę bębnową powinna także ręcznie otworzyć przepustnicę, a po zakończonej pracy suszarki przepustnicę należy zamknąć. W pomieszczeniach WC zlokalizowanych w obrębie pralni przewidziano zamontowanie 3 wentylatorów łazienkowych wyciągowych typu E-STYLE 120 T (z opóźnieniem czasowym wyłączenia), które należy zblokować z wyłącznikami światła w pomieszczeniach. 3.2 POMIESZCZENIA KUCHNI Z ZAPLECZEM KUCHENNYM W pomieszczeniu kuchni przewidziano wyciąg wentylacyjny poprzez okap umieszczony nad kuchenkami gazowymi (zapewniający krotność wymian -15) z wentylatorem dachowym typu DAs-250 o parametrach: 912m 3 /h, p=140pa, 700obr/min. Lokalizacja wentylatora na dachu budynku na podstawie dachowej φ250. Poza tym w pomieszczeniu kuchni zainstalowany będzie układ wentylacji wyciągowej ogólnej zbudowany z kanałów wentylacyjnych blaszanych typu A/I i B/I wyposażony w kratki wentylacyjne typ K1+P z wentylatorem dachowym typu DAs-160 o parametrach: 228m 3 /h, p=79pa, 900obr/min. Lokalizacja wentylatora na dachu budynku na podstawie dachowej φ160. Praca wentylatora wyciągowego układu wentylacji z okapem zblokowana będzie z mechanicznym nawiewem ciepłego powietrza realizowanym przez centralę wentylacyjną podwieszaną zlokalizowaną w pomieszczeniu wentylatorowi na piętrze budynku. Proj. centrala wentylacyjna składa się z sekcji filtra, nagrzewnicy wodnej i wentylatora, zaopatrzona jest w przepustnicę i połączenia elastyczne. Praca centrali sterowana będzie czujnikiem temperatury pomieszczenia. 4

Zastosowano centralę nawiewną podwieszaną typ VS-10-L-H-T ilość powietrza nawiewanego 900m 3 /h (co zapewnia 7-krotną wymianę powietrza dla części czystej pralni i 5-krotną wymianę powietrza dla

5 Powietrze zewnętrzne doprowadzane będzie do centrali przez czerpnię ścienną φ500. Ciepłe powietrze rozprowadzane będzie systemem kanałów wentylacyjnych blaszanych typ A/I i B/I zaopatrzonych w kratki wentylacyjne typ K. Zastosowano centralę nawiewną podwieszaną typ VS-10-L-H-T ilość powietrza nawiewanego 1060m 3 /h (co zapewnia podciśnienie w pom. kuchni). Proj. nagrzewnice wodne central wentylacyjnych zasilane będą z instalacji centralnego ogrzewania 80/65 0 C wg projektu dotyczącego instalacji c.o.. W pomieszczeniu kuchni mlecznej zastosowano układ wentylacji wyciągowej ogólnej (zapewniający 6 wym/godz) z wentylatorem dachowym typu DAs-160 o parametrach: 185m 3 /h, p=48pa, 700obr/min. Lokalizacja wentylatora na dachu budynku na podstawie dachowej φ160. W pomieszczeniach zmywalni przewidziano zamontowanie wentylatorów wyciągowych typu E-STYLE 150 P.I.R. (z opóźnieniem czasowym wyłączenia i czujnikiem ruchu). W pomieszczeniu rozdzielni posiłków zlokalizowanej na parterze budynku zastosowano układ wentylacji wyciągowej ogólnej (zapewniający 6 wym/godz) z wentylatorem dachowym typu DAs-160 o parametrach: 266m 3 /h, p=48pa, 700obr/min. Lokalizacja wentylatora na dachu budynku na podstawie dachowej φ POMIESZCZENIA SZATNI PERSONELU I SZATNI PRACOWNIKÓW KUCHNI W szatni pracowników kuchni przewidziano zamontowanie wentylatora wyciągowego typu E-STYLE 150 P.I.R. (z opóźnieniem czasowym wyłączenia i czujnikiem ruchu) zapewniającego 4 wym/godz. W szatni personelu zastosowano układ wentylacji wyciągowej ogólnej (zapewniający 4 wym/godz) z wentylatorem dachowym typu DAs-160 o parametrach: 360m 3 /h, p=77pa, 900obr/min. Lokalizacja wentylatora na dachu budynku na podstawie dachowej φ160. Nawiew ciepłego powietrza realizowany będzie przez dwa aparaty grzewczo-wentylacyjne typu Neolux III zasilane z instalacji centralnego ogrzewania 80/65 0 C wg projektu dotyczącego instalacji c.o POZOSTAŁE POMIESZCZENIA W łazienkach dzieci zlokalizowanych na parterze budynku oraz w brudownikach a także w jadalni i umywalni pracowników kuchni przewidziano zamontowanie 5

Zastosowano centralę nawiewną podwieszaną typ VS-10-L-H-T ilość powietrza nawiewanego 1060m 3 /h (co zapewnia podciśnienie w pom. kuchni). Proj.

6 wentylatorów wyciągowych typu E-STYLE 150 P.I.R. (z opóźnieniem czasowym wyłączenia i czujnikiem ruchu). W pomieszczeniach WC personelu zlokalizowanych na parterze budynku i WC przy szatni personelu przewidziano zamontowanie wentylatorów wyciągowych typu E-STYLE 150 T (z opóźnieniem czasowym wyłączenia), które należy zblokować z wyłącznikami światła w pomieszczeniach. W pomieszczeniach WC personelu i WC ogólnodostępnym zlokalizowanych na piętrze budynku przewidziano zamontowanie wentylatorów wyciągowych typu E-STYLE 120 T (z opóźnieniem czasowym wyłączenia), które należy zblokować z wyłącznikami światła w pomieszczeniach. 3.5 ZABEZPIECZENIE ANTYKOROZYJNE I IZOLACJA Proj. kanały wentylacyjne należy oczyścić i malować 2-krotnie farbą podkładową i nawierzchniową oraz obudować płytami gips-karton. Przewody wentylacyjne doprowadzające powietrze zewnętrzne do central wentylacyjnych należy izolować matami typu KLIMAFIX z wełny mineralnej ROCKWOOL, grubość izolacji 40mm. 4. Uwagi końcowe Całość prac wykonać i dokonać odbioru zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych, cz. II. Instalacje sanitarne i przemysłowe. 6

wyłączenia), które należy zblokować z wyłącznikami światła w pomieszczeniach.
