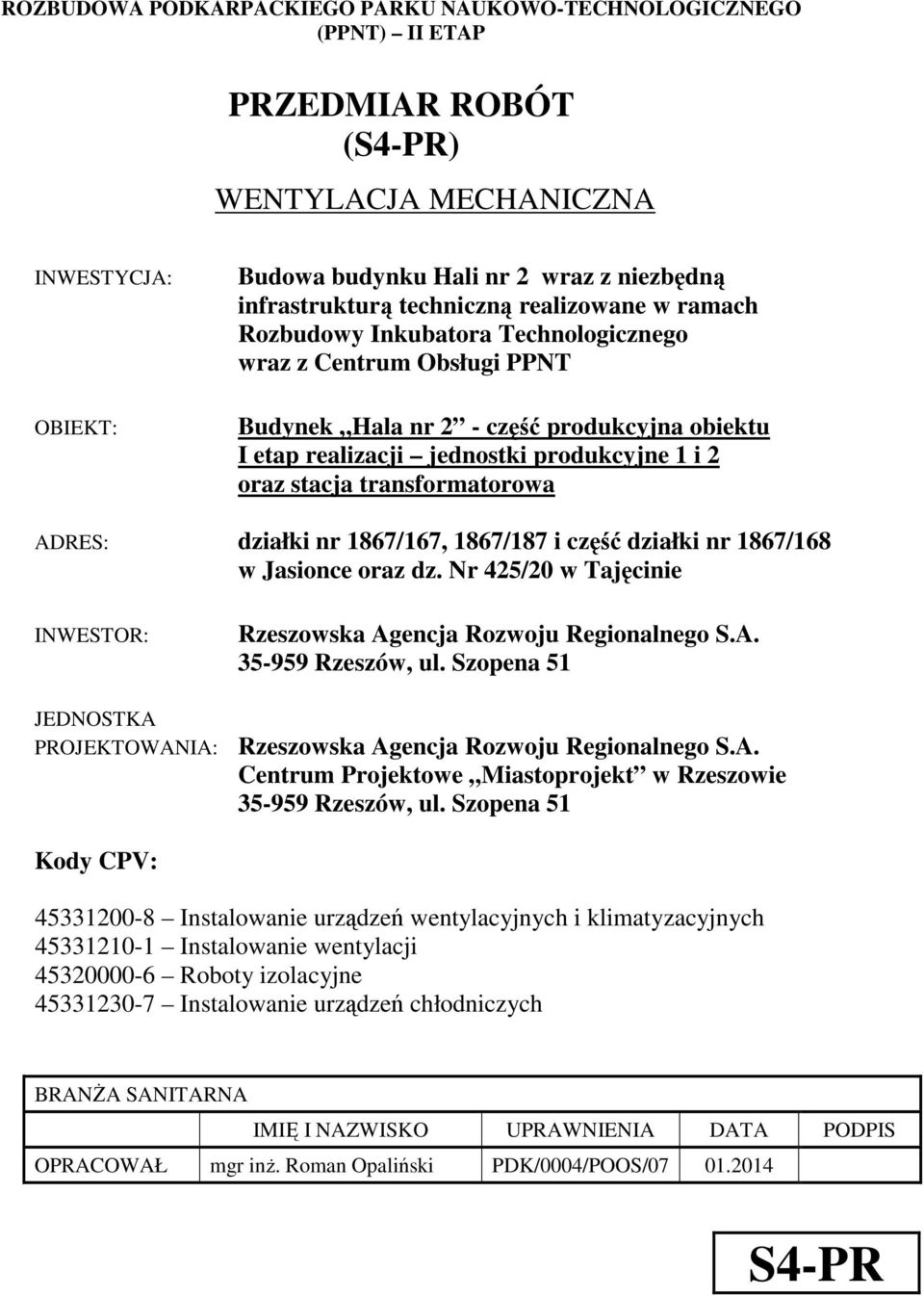

1 ROZBUDOWA PODKARPACKIEGO PARKU NAUKOWO-TECHNOLOGICZNEGO (PPNT) II ETAP PRZEDMIAR ROBÓT (S4-PR) WENTYLACJA MECHANICZNA INWESTYCJA: OBIEKT: Budowa budynku Hali nr 2 wraz z niezbędną infrastrukturą techniczną realizowane w ramach Rozbudowy Inkubatora Technologicznego wraz z Centrum Obsługi PPNT Budynek Hala nr 2 - część produkcyjna obiektu I etap realizacji jednostki produkcyjne 1 i 2 oraz stacja transformatorowa ADRES: działki nr 1867/167, 1867/187 i część działki nr 1867/168 w Jasionce oraz dz. Nr 425/20 w Tajęcinie INWESTOR: Rzeszowska Agencja Rozwoju Regionalnego S.A Rzeszów, ul. Szopena 51 JEDNOSTKA PROJEKTOWANIA: Rzeszowska Agencja Rozwoju Regionalnego S.A. Centrum Projektowe Miastoprojekt w Rzeszowie Rzeszów, ul. Szopena 51 Kody CPV: Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych Instalowanie wentylacji Roboty izolacyjne Instalowanie urządzeń chłodniczych BRANśA SANITARNA IMIĘ I NAZWISKO UPRAWNIENIA DATA PODPIS OPRACOWAŁ mgr inŝ. Roman Opaliński PDK/0004/POOS/ S4-PR

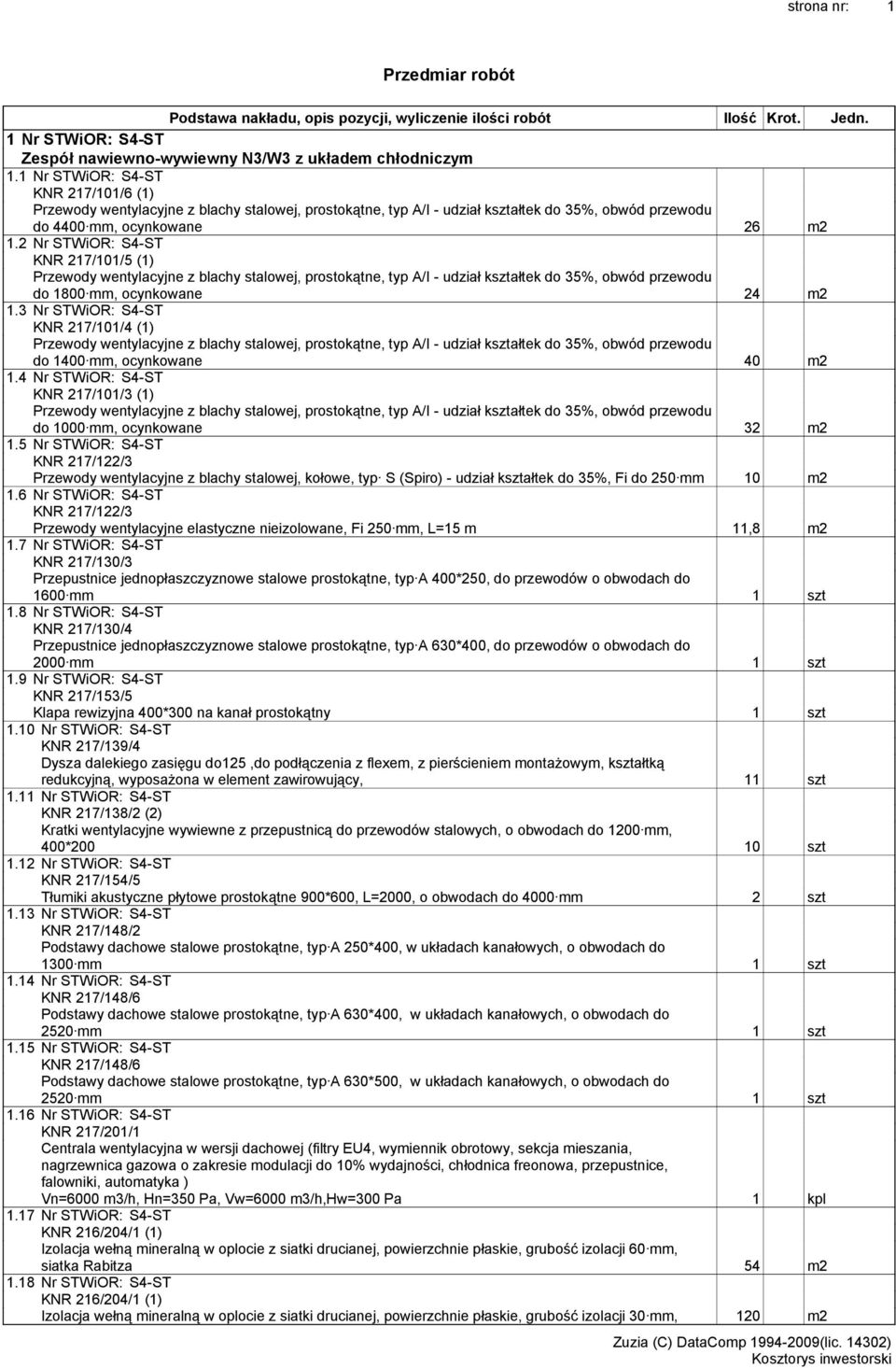

2 strona nr: 1 Przedmiar robót 1 Nr STWiOR: S4-ST Zespół nawiewno-wywiewny N3/W3 z układem chłodniczym 1.1 Nr STWiOR: S4-ST KNR 217/101/6 (1) do 4400 mm, ocynkowane 26 m2 1.2 Nr STWiOR: S4-ST KNR 217/101/5 (1) do 1800 mm, ocynkowane 24 m2 1.3 Nr STWiOR: S4-ST KNR 217/101/4 (1) do 1400 mm, ocynkowane 40 m2 1.4 Nr STWiOR: S4-ST KNR 217/101/3 (1) do 1000 mm, ocynkowane 32 m2 1.5 Nr STWiOR: S4-ST Przewody wentylacyjne z blachy stalowej, kołowe, typ S (Spiro) - udział kształtek do 35%, Fi do 250 mm 10 m2 1.6 Nr STWiOR: S4-ST Przewody wentylacyjne elastyczne nieizolowane, Fi 250 mm, L=15 m 11,8 m2 1.7 Nr STWiOR: S4-ST KNR 217/130/3 Przepustnice jednopłaszczyznowe stalowe prostokątne, typ A 400*250, do przewodów o obwodach do 1600 mm 1 szt 1.8 Nr STWiOR: S4-ST KNR 217/130/4 Przepustnice jednopłaszczyznowe stalowe prostokątne, typ A 630*400, do przewodów o obwodach do 2000 mm 1 szt 1.9 Nr STWiOR: S4-ST KNR 217/153/5 Klapa rewizyjna 400*300 na kanał prostokątny 1 szt 1.10 Nr STWiOR: S4-ST KNR 217/139/4 Dysza dalekiego zasięgu do125,do podłączenia z flexem, z pierścieniem montażowym, kształtką redukcyjną, wyposażona w element zawirowujący, 11 szt 1.11 Nr STWiOR: S4-ST KNR 217/138/2 (2) Kratki wentylacyjne wywiewne z przepustnicą do przewodów stalowych, o obwodach do 1200 mm, 400* szt 1.12 Nr STWiOR: S4-ST KNR 217/154/5 Tłumiki akustyczne płytowe prostokątne 900*600, L=2000, o obwodach do 4000 mm 2 szt 1.13 Nr STWiOR: S4-ST KNR 217/148/2 Podstawy dachowe stalowe prostokątne, typ A 250*400, w układach kanałowych, o obwodach do 1300 mm 1 szt 1.14 Nr STWiOR: S4-ST Podstawy dachowe stalowe prostokątne, typ A 630*400, w układach kanałowych, o obwodach do 1.15 Nr STWiOR: S4-ST Podstawy dachowe stalowe prostokątne, typ A 630*500, w układach kanałowych, o obwodach do 1.16 Nr STWiOR: S4-ST KNR 217/201/1 Centrala wentylacyjna w wersji dachowej (filtry EU4, wymiennik obrotowy, sekcja mieszania, nagrzewnica gazowa o zakresie modulacji do 10% wydajności, chłodnica freonowa, przepustnice, falowniki, automatyka ) Vn=6000 m3/h, Hn=350 Pa, Vw=6000 m3/h,hw=300 Pa 1 kpl 1.17 Nr STWiOR: S4-ST Izolacja wełną mineralną w oplocie z siatki drucianej, powierzchnie płaskie, grubość izolacji 60 mm, siatka Rabitza 54 m Nr STWiOR: S4-ST Izolacja wełną mineralną w oplocie z siatki drucianej, powierzchnie płaskie, grubość izolacji 30 mm, 120 m2

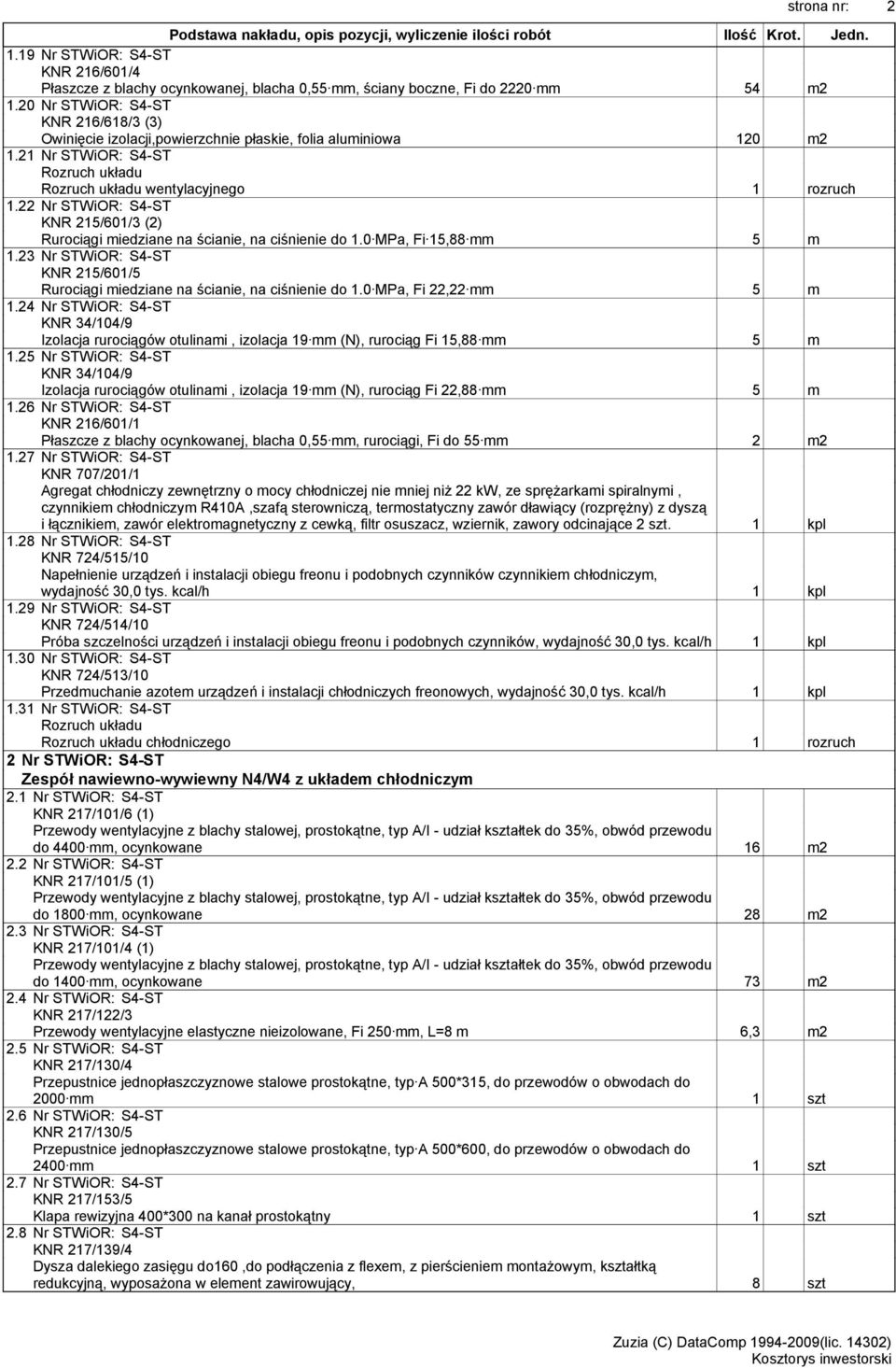

3 strona nr: Nr STWiOR: S4-ST KNR 216/601/4 Płaszcze z blachy ocynkowanej, blacha 0,55 mm, ściany boczne, Fi do 2220 mm 54 m Nr STWiOR: S4-ST KNR 216/618/3 (3) Owinięcie izolacji,powierzchnie płaskie, folia aluminiowa 120 m Nr STWiOR: S4-ST wentylacyjnego 1 rozruch 1.22 Nr STWiOR: S4-ST KNR 215/601/3 (2) Rurociągi miedziane na ścianie, na ciśnienie do 1.0 MPa, Fi 15,88 mm 5 m 1.23 Nr STWiOR: S4-ST KNR 215/601/5 Rurociągi miedziane na ścianie, na ciśnienie do 1.0 MPa, Fi 22,22 mm 5 m 1.24 Nr STWiOR: S4-ST Izolacja rurociągów otulinami, izolacja 19 mm (N), rurociąg Fi 15,88 mm 5 m 1.25 Nr STWiOR: S4-ST Izolacja rurociągów otulinami, izolacja 19 mm (N), rurociąg Fi 22,88 mm 5 m 1.26 Nr STWiOR: S4-ST KNR 216/601/1 Płaszcze z blachy ocynkowanej, blacha 0,55 mm, rurociągi, Fi do 55 mm 2 m Nr STWiOR: S4-ST KNR 707/201/1 Agregat chłodniczy zewnętrzny o mocy chłodniczej nie mniej niż 22 kw, ze sprężarkami spiralnymi, czynnikiem chłodniczym R410A,szafą sterowniczą, termostatyczny zawór dławiący (rozprężny) z dyszą i łącznikiem, zawór elektromagnetyczny z cewką, filtr osuszacz, wziernik, zawory odcinające 2 szt. 1 kpl 1.28 Nr STWiOR: S4-ST KNR 724/515/10 Napełnienie urządzeń i instalacji obiegu freonu i podobnych czynników czynnikiem chłodniczym, wydajność 30,0 tys. kcal/h 1 kpl 1.29 Nr STWiOR: S4-ST KNR 724/514/10 Próba szczelności urządzeń i instalacji obiegu freonu i podobnych czynników, wydajność 30,0 tys. kcal/h 1 kpl 1.30 Nr STWiOR: S4-ST KNR 724/513/10 Przedmuchanie azotem urządzeń i instalacji chłodniczych freonowych, wydajność 30,0 tys. kcal/h 1 kpl 1.31 Nr STWiOR: S4-ST chłodniczego 1 rozruch 2 Nr STWiOR: S4-ST Zespół nawiewno-wywiewny N4/W4 z układem chłodniczym 2.1 Nr STWiOR: S4-ST KNR 217/101/6 (1) do 4400 mm, ocynkowane 16 m2 2.2 Nr STWiOR: S4-ST KNR 217/101/5 (1) do 1800 mm, ocynkowane 28 m2 2.3 Nr STWiOR: S4-ST KNR 217/101/4 (1) do 1400 mm, ocynkowane 73 m2 2.4 Nr STWiOR: S4-ST Przewody wentylacyjne elastyczne nieizolowane, Fi 250 mm, L=8 m 6,3 m2 2.5 Nr STWiOR: S4-ST KNR 217/130/4 Przepustnice jednopłaszczyznowe stalowe prostokątne, typ A 500*315, do przewodów o obwodach do 2000 mm 1 szt 2.6 Nr STWiOR: S4-ST KNR 217/130/5 Przepustnice jednopłaszczyznowe stalowe prostokątne, typ A 500*600, do przewodów o obwodach do 2400 mm 1 szt 2.7 Nr STWiOR: S4-ST KNR 217/153/5 Klapa rewizyjna 400*300 na kanał prostokątny 1 szt 2.8 Nr STWiOR: S4-ST KNR 217/139/4 Dysza dalekiego zasięgu do160,do podłączenia z flexem, z pierścieniem montażowym, kształtką redukcyjną, wyposażona w element zawirowujący, 8 szt

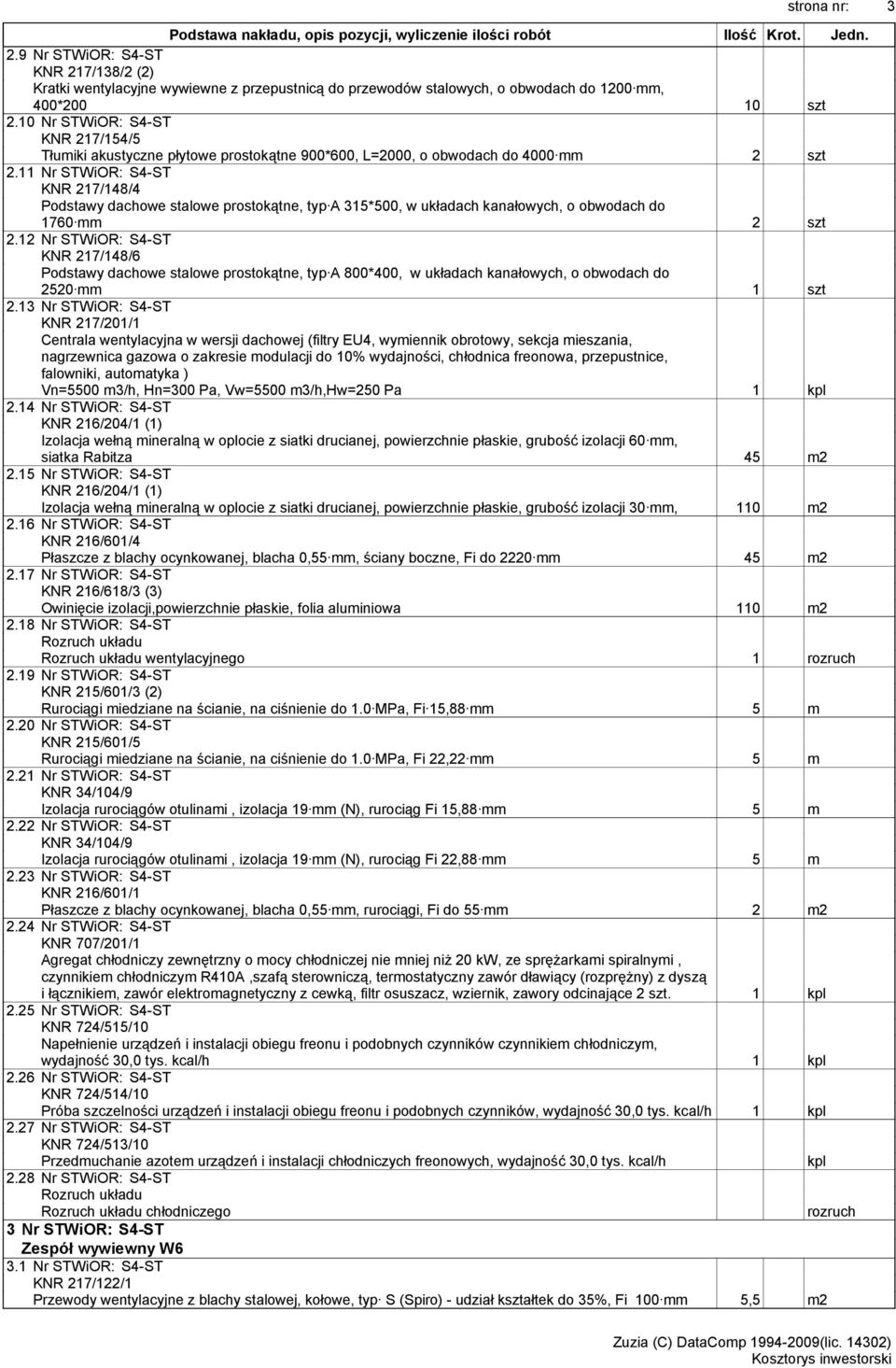

4 strona nr: Nr STWiOR: S4-ST KNR 217/138/2 (2) Kratki wentylacyjne wywiewne z przepustnicą do przewodów stalowych, o obwodach do 1200 mm, 400* szt 2.10 Nr STWiOR: S4-ST KNR 217/154/5 Tłumiki akustyczne płytowe prostokątne 900*600, L=2000, o obwodach do 4000 mm 2 szt 2.11 Nr STWiOR: S4-ST KNR 217/148/4 Podstawy dachowe stalowe prostokątne, typ A 315*500, w układach kanałowych, o obwodach do 1760 mm 2 szt 2.12 Nr STWiOR: S4-ST Podstawy dachowe stalowe prostokątne, typ A 800*400, w układach kanałowych, o obwodach do 2.13 Nr STWiOR: S4-ST KNR 217/201/1 Centrala wentylacyjna w wersji dachowej (filtry EU4, wymiennik obrotowy, sekcja mieszania, nagrzewnica gazowa o zakresie modulacji do 10% wydajności, chłodnica freonowa, przepustnice, falowniki, automatyka ) Vn=5500 m3/h, Hn=300 Pa, Vw=5500 m3/h,hw=250 Pa 1 kpl 2.14 Nr STWiOR: S4-ST Izolacja wełną mineralną w oplocie z siatki drucianej, powierzchnie płaskie, grubość izolacji 60 mm, siatka Rabitza 45 m Nr STWiOR: S4-ST Izolacja wełną mineralną w oplocie z siatki drucianej, powierzchnie płaskie, grubość izolacji 30 mm, 110 m Nr STWiOR: S4-ST KNR 216/601/4 Płaszcze z blachy ocynkowanej, blacha 0,55 mm, ściany boczne, Fi do 2220 mm 45 m Nr STWiOR: S4-ST KNR 216/618/3 (3) Owinięcie izolacji,powierzchnie płaskie, folia aluminiowa 110 m Nr STWiOR: S4-ST wentylacyjnego 1 rozruch 2.19 Nr STWiOR: S4-ST KNR 215/601/3 (2) Rurociągi miedziane na ścianie, na ciśnienie do 1.0 MPa, Fi 15,88 mm 5 m 2.20 Nr STWiOR: S4-ST KNR 215/601/5 Rurociągi miedziane na ścianie, na ciśnienie do 1.0 MPa, Fi 22,22 mm 5 m 2.21 Nr STWiOR: S4-ST Izolacja rurociągów otulinami, izolacja 19 mm (N), rurociąg Fi 15,88 mm 5 m 2.22 Nr STWiOR: S4-ST Izolacja rurociągów otulinami, izolacja 19 mm (N), rurociąg Fi 22,88 mm 5 m 2.23 Nr STWiOR: S4-ST KNR 216/601/1 Płaszcze z blachy ocynkowanej, blacha 0,55 mm, rurociągi, Fi do 55 mm 2 m Nr STWiOR: S4-ST KNR 707/201/1 Agregat chłodniczy zewnętrzny o mocy chłodniczej nie mniej niż 20 kw, ze sprężarkami spiralnymi, czynnikiem chłodniczym R410A,szafą sterowniczą, termostatyczny zawór dławiący (rozprężny) z dyszą i łącznikiem, zawór elektromagnetyczny z cewką, filtr osuszacz, wziernik, zawory odcinające 2 szt. 1 kpl 2.25 Nr STWiOR: S4-ST KNR 724/515/10 Napełnienie urządzeń i instalacji obiegu freonu i podobnych czynników czynnikiem chłodniczym, wydajność 30,0 tys. kcal/h 1 kpl 2.26 Nr STWiOR: S4-ST KNR 724/514/10 Próba szczelności urządzeń i instalacji obiegu freonu i podobnych czynników, wydajność 30,0 tys. kcal/h 1 kpl 2.27 Nr STWiOR: S4-ST KNR 724/513/10 Przedmuchanie azotem urządzeń i instalacji chłodniczych freonowych, wydajność 30,0 tys. kcal/h kpl 2.28 Nr STWiOR: S4-ST chłodniczego rozruch 3 Nr STWiOR: S4-ST Zespół wywiewny W6 3.1 Nr STWiOR: S4-ST KNR 217/122/1 Przewody wentylacyjne z blachy stalowej, kołowe, typ S (Spiro) - udział kształtek do 35%, Fi 100 mm 5,5 m2

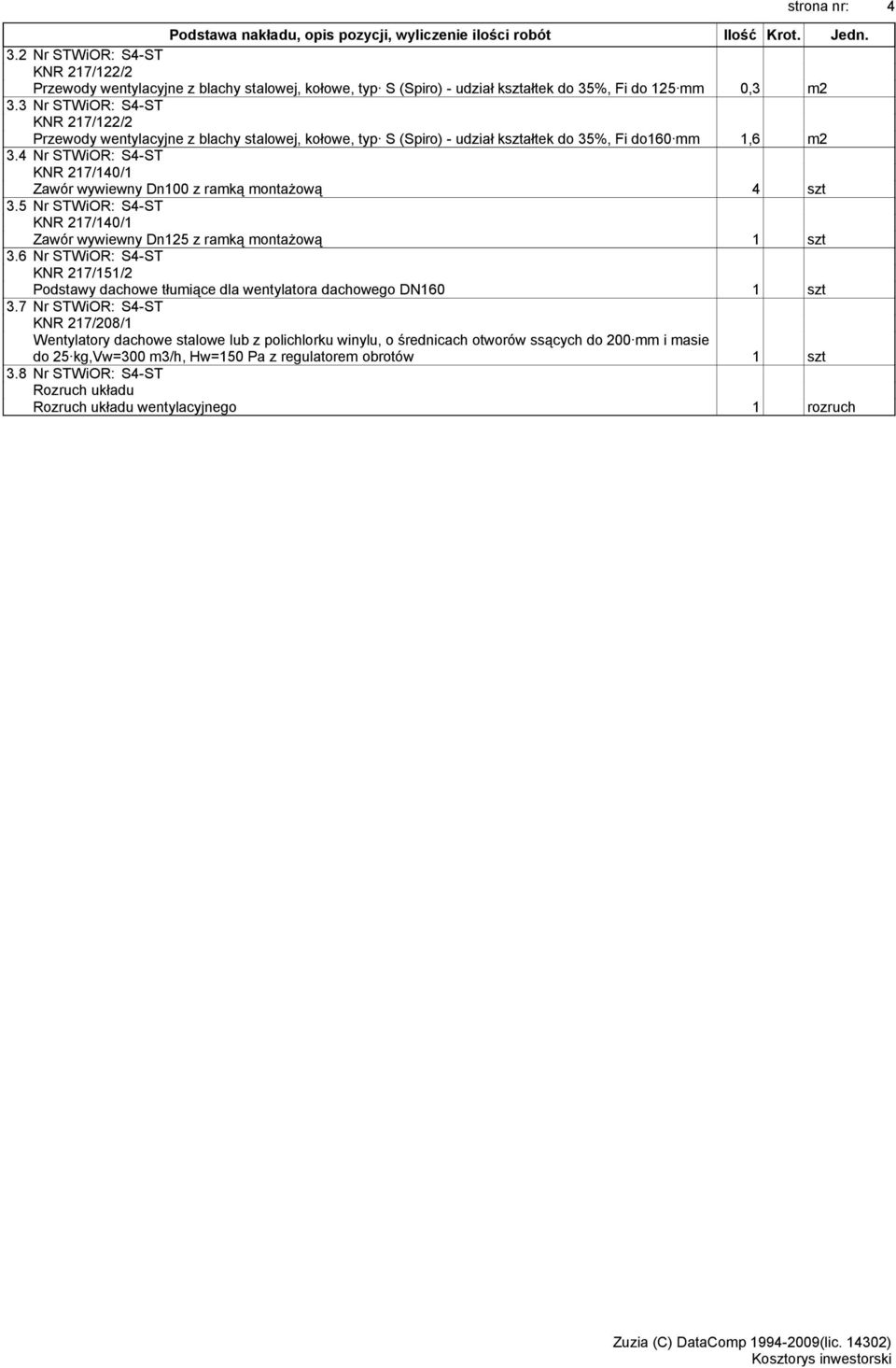

5 strona nr: Nr STWiOR: S4-ST KNR 217/122/2 Przewody wentylacyjne z blachy stalowej, kołowe, typ S (Spiro) - udział kształtek do 35%, Fi do 125 mm 0,3 m2 3.3 Nr STWiOR: S4-ST KNR 217/122/2 Przewody wentylacyjne z blachy stalowej, kołowe, typ S (Spiro) - udział kształtek do 35%, Fi do160 mm 1,6 m2 3.4 Nr STWiOR: S4-ST KNR 217/140/1 Zawór wywiewny Dn100 z ramką montażową 4 szt 3.5 Nr STWiOR: S4-ST KNR 217/140/1 Zawór wywiewny Dn125 z ramką montażową 1 szt 3.6 Nr STWiOR: S4-ST KNR 217/151/2 Podstawy dachowe tłumiące dla wentylatora dachowego DN160 1 szt 3.7 Nr STWiOR: S4-ST KNR 217/208/1 Wentylatory dachowe stalowe lub z polichlorku winylu, o średnicach otworów ssących do 200 mm i masie do 25 kg,vw=300 m3/h, Hw=150 Pa z regulatorem obrotów 1 szt 3.8 Nr STWiOR: S4-ST wentylacyjnego 1 rozruch
