Projekt budowlany: wentylacja mechaniczna dla lokalu Dom Strażaka w Krzywiniu

Wielkość: px

Rozpocząć pokaz od strony:

Download "Projekt budowlany: wentylacja mechaniczna dla lokalu Dom Strażaka w Krzywiniu"

Kazimierz Kalinowski
8 lat temu
Przeglądów:

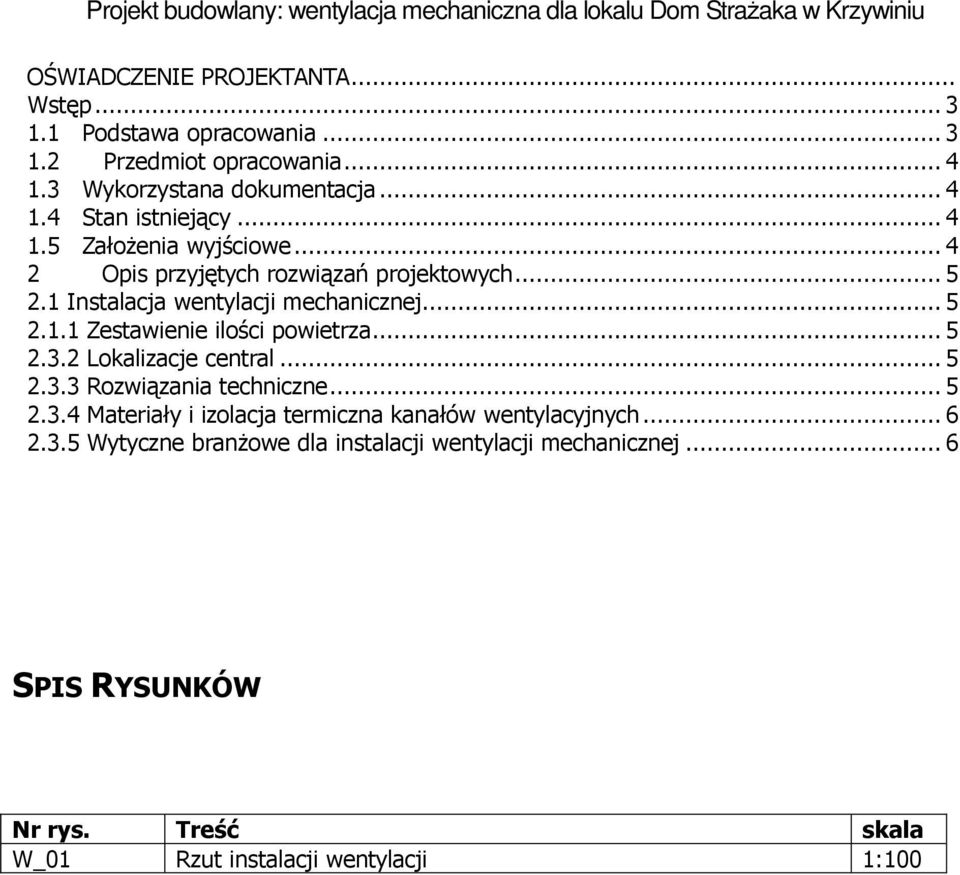

1 OŚWIADCZENIE PROJEKTANTA... Wstęp Podstawa opracowania Przedmiot opracowania Wykorzystana dokumentacja Stan istniejący Założenia wyjściowe Opis przyjętych rozwiązań projektowych Instalacja wentylacji mechanicznej Zestawienie ilości powietrza Lokalizacje central Rozwiązania techniczne Materiały i izolacja termiczna kanałów wentylacyjnych Wytyczne branżowe dla instalacji wentylacji mechanicznej... 6 SPIS RYSUNKÓW Nr rys. Treść skala W_01 Rzut instalacji wentylacji 1:100

.. 5 2.3.2 Lokalizacje central... 5 2.3.3 Rozwiązania techniczne... 5 2.3.4 Materiały i izolacja termiczna kanałów wentylacyjnych... 6 2.3.5 Wytyczne branżowe dla instalacji wentylacji mechanicznej.

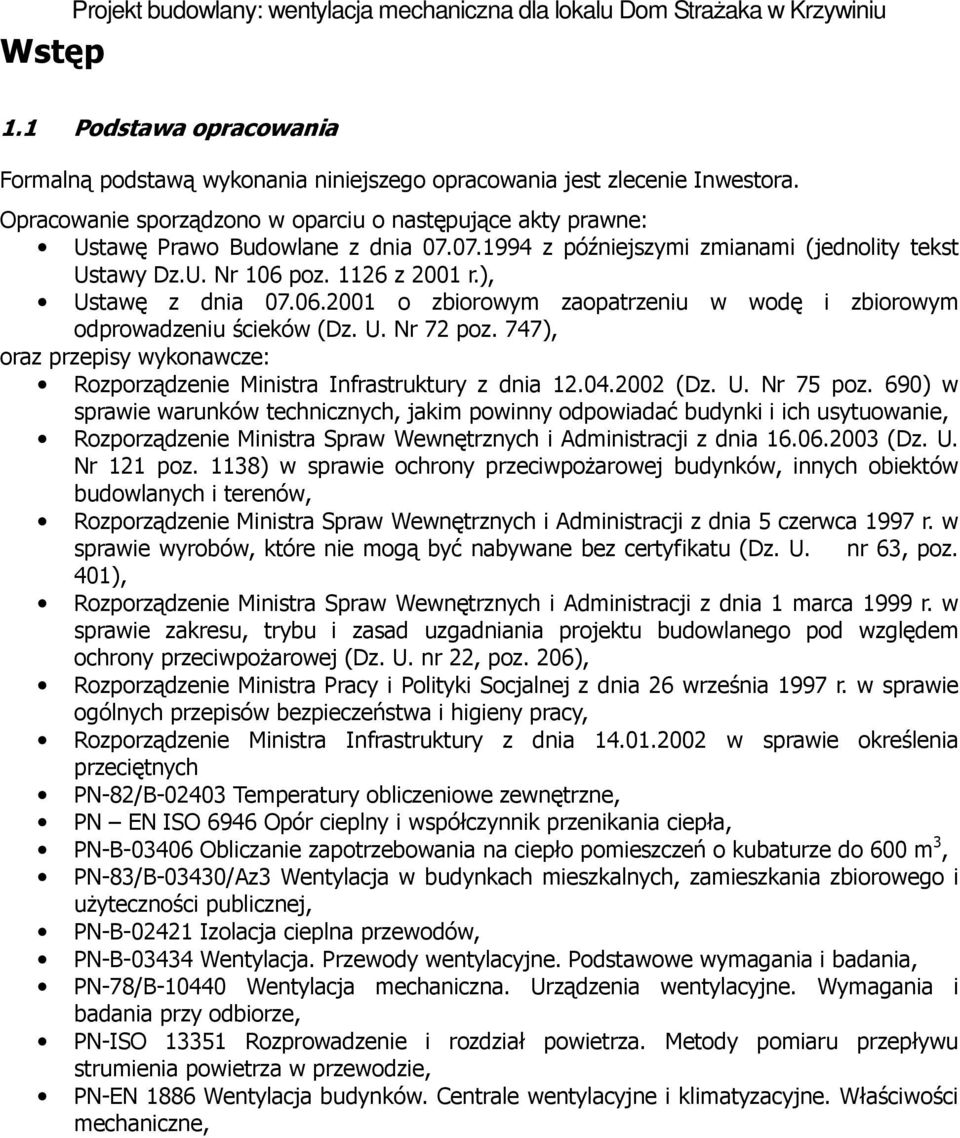

2 Wstęp 1.1 Podstawa opracowania Formalną podstawą wykonania niniejszego opracowania jest zlecenie Inwestora. Opracowanie sporządzono w oparciu o następujące akty prawne: Ustawę Prawo Budowlane z dnia z późniejszymi zmianami (jednolity tekst Ustawy Dz.U. Nr 106 poz z 2001 r.), Ustawę z dnia o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzeniu ścieków (Dz. U. Nr 72 poz. 747), oraz przepisy wykonawcze: Rozporządzenie Ministra Infrastruktury z dnia (Dz. U. Nr 75 poz. 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia (Dz. U. Nr 121 poz. 1138) w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 czerwca 1997 r. w sprawie wyrobów, które nie mogą być nabywane bez certyfikatu (Dz. U. nr 63, poz. 401), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 1 marca 1999 r. w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. nr 22, poz. 206), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, Rozporządzenie Ministra Infrastruktury z dnia w sprawie określenia przeciętnych PN-82/B Temperatury obliczeniowe zewnętrzne, PN EN ISO 6946 Opór cieplny i współczynnik przenikania ciepła, PN-B Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m 3, PN-83/B-03430/Az3 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, PN-B Izolacja cieplna przewodów, PN-B Wentylacja. Przewody wentylacyjne. Podstawowe wymagania i badania, PN-78/B Wentylacja mechaniczna. Urządzenia wentylacyjne. Wymagania i badania przy odbiorze, PN-ISO Rozprowadzenie i rozdział powietrza. Metody pomiaru przepływu strumienia powietrza w przewodzie, PN-EN 1886 Wentylacja budynków. Centrale wentylacyjne i klimatyzacyjne. Właściwości mechaniczne,

), Ustawę z dnia 07.06.2001 o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzeniu ścieków (Dz. U. Nr 72 poz. 747), oraz przepisy wykonawcze: Rozporządzenie Ministra Infrastruktury z dnia 12.04.

3 1.2 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany instalacji: Wentylacji mechanicznej dla obiektu: Dom Strażaka w Krzywiniu 1.3 Wykorzystana dokumentacja Podczas opracowywania niniejszego projektu technicznego wykorzystano następujące dokumentacje oraz opracowania: projekt budowlany adaptacji pomieszczeń uzgodnienia z Inwestorem, wizja lokalna obowiązujące przepisy, normy i wytyczne do projektowania 1.4 Stan istniejący W pomieszczeniu znajdują się istniejące instalacje: Instalacje sanitarne Instalacja elektryczna Instalacja wod - kan Instalacje c.o. 1.5 Założenia wyjściowe Podczas realizacji niniejszego opracowania przyjęto następujące założenia wyjściowe: Przyjęte kryterium zgodnie z PN-83/B Pomieszczenie toalet wentylacja mechaniczna Do utrzymania chłodu w sezonie letnim zaprojektowano klimatyzacje Zakres prac rozbiórkowych i wykończeniowych jest ujęty w branży budowlanej Kanały nawiewne montowane są na ścianach wzdłuż Sali, a nawiewniki montowane są bezpośrednio na kanałach nawiewnych dokładne miejsce montażu do ustalenia po wykonaniu końcowej wersji projektu aranżacji Kanały wywiewne montowane są nad sufitem podwieszanym. Kanały wywiewne należy wykonać z materiału lekkiego np. Climaver. Obróbka czerpni i wyrzutni po stronie wykonawcy instalacji wentylacji Skropliny odprowadzane są za pomocą pompki skroplin do podejścia umywalki w pomieszczeniu w którym znajduje się centrala wentylacyjna. Przed realizacją należy wykonać wizję lokalną Przed realizacją należy zapoznać się z technologią montażu gruntowego wymiennika ciepła

Inwestorem, wizja lokalna obowiązujące przepisy, normy i wytyczne do projektowania 1.

4 2 Opis przyjętych rozwiązań projektowych 2.1 Instalacja wentylacji mechanicznej Zestawienie ilości powietrza Dla pokrycia potrzeb wentylacyjnych przedmiotowego lokalu projektuje się układ wentylacyjny składający się z lini: LN/W1 Bilans powietrza wentylacyjnego Nr Nazwa pomieszczenia Powierz chnia Wysokość pomieszczen ia Kubatura Ilość powietrza nawiewanego Ilość powietrza wywiewanego [m 2 ] [m] [m 3 ] [m 3 /h] [m 3 /h] 1 WC mężczyzn 9,91 3,0 29, x30 2 WC dla niepełnosprawnych 10,10 3,0 30, x30 3 Sala świetlicy 250,14 6,0 1500,84 4 Scena 54,49 3,2 174, Zaplecze garderoby 9,84 3,2 31, Magazyn 3,56 3,2 11, Magazyn pom. pary młodej 9,72 3,2 31, Korytarz 30,09 3,3 99, Lokalizacje central Centrala jest zamontowana w wydzielonym pomieszczeniu pełniącym rolę zaplecza garderoby. Pomieszczenie należy zaadoptować Rozwiązania techniczne Wentylacja pomieszczeń Dla zapewnienia wymaganych parametrów higienicznych i termicznych w pomieszczeniach przedmiotowego obiektu projektuje się układ instalacji powietrza świeżego składający się: Czerpni świeżego powietrza zasilającej GWC umieszczony zgodnie z częścią rysunkową opracowania. Powietrze ogrzane przez GWC trafia na centrale wentylacyjną. Proponowane urządzenie - Centrala Mistral 3000 lub równoważne. Linii nawiewno-wywiewnej LN/W-1 - instalacja powietrza świeżego Przewiduje się montaż centrali nawiewno-wywiewnej podwieszanej wyposażonej w: blok wentylatora nawiewnego o parametrach punktu pracy V= 3000 m 3 /h, blok wentylatora wywiewnego o parametrach punktu pracy V=3000 m 3 /h, Powietrze z centrali, doprowadzone będzie do pomieszczeń wentylowanych, kanałem zamontowanym na ścianie wzdłuż sali, a następnie nawiewane za pomocą dusz dalekiego zasięgu. Dokładna lokalizacja i wielkość kratek w części rysunkowej opracowania. Uwaga po wykonaniu opracowania aranżacji wnętrz należy dopasować lokalizację nawiewników i wywiewników.

1 Zestawienie ilości powietrza Dla pokrycia potrzeb wentylacyjnych przedmiotowego lokalu projektuje się układ wentylacyjny składający się z lini: LN/W1 Bilans powietrza wentylacyjnego Nr Nazwa

5 We wszystkich pomieszczeniach, obsługiwanych przez omawianą linię wentylacji mechanicznej projektuje się układ wymiany powietrza w systemie dół - góra. Regulacja ilości powietrza realizowana jest poprzez przepustnice. Zużyte powietrze usuwane jest poprzez kratki wentylacyjne z przepustnicami montowane z u dołu kanału wywiewnego. Czerpnia ścienna żaluzjowa o wymiarach 450x450mm lub inny wymiar spełniający zależność w<2,0m/2 przy przepływie 3000m 3 /h oraz osiatkowana zlokalizowana została w ścianie zewnętrznej budynku. Odprowadzenie skroplin wykonać z rur PP klejonych. Wpięcie do instalacji kanalizacji sanitarnej wykonać przez syfon min. 5 cm Materiały i izolacja termiczna kanałów wentylacyjnych Kanały wentylacyjne z rur spiro ocieplonych izolacją o grubości 5 cm rozprowadzające powietrze do pomieszczeń. Kanał wentylacyjny wyrzutowy wykonany z materiału lekkiego np. Climaver jest już izolowany warstwą wełny grubości 2,5 cm. Kanał czerpny do centrali wykonać w izolacji 5cm Wytyczne branżowe dla instalacji wentylacji mechanicznej Branża budowlano-konstrukcyjna w miejscach przejść instalacji wentylacyjnej przez przegrody budowlane należy wykonać otwory montażowe, w celu cyrkulacji powietrza do pomieszczeń sanitarnych należy zamontować kratki transferowe w drzwiach zewnętrznych. wszystkie przejścia przez ściany p.poż należy wyposażyć w klapy p.poż mocowanie rur wentylacyjnych do kratownicy i ścian wg rysunków architektury i konstrukcji w celu zabezpieczenia centrali prze przemarzaniem proponuje się nagrzewnice pierwotną elektryczną Projektant: mgr inż. Aleksander Heller Nr upr. 249/80/Lo 273/81/Lo; 1322/89/Lo

Czerpnia ścienna żaluzjowa o wymiarach 450x450mm lub inny wymiar spełniający zależność w<2,0m/2 przy przepływie 3000m 3 /h oraz osiatkowana zlokalizowana została w ścianie zewnętrznej budynku.
