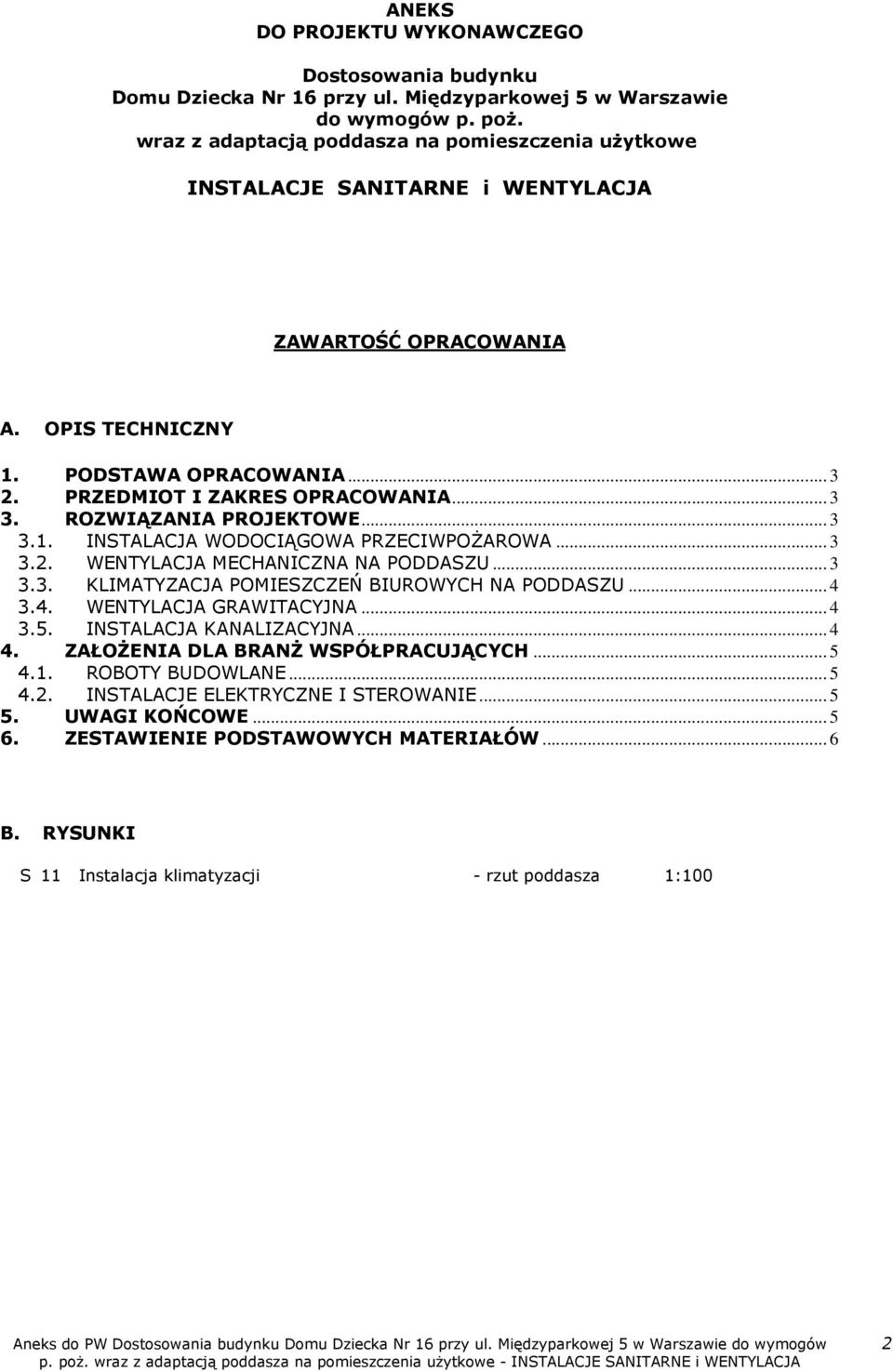

1 ANEKS DO PROJEKTU WYKONAWCZEGO Dostosowania budynku Domu Dziecka Nr 16 przy ul. Międzyparkowej 5 w Warszawie do wymogów p. poŝ. wraz z adaptacją poddasza na pomieszczenia uŝytkowe INSTALACJE SANITARNE i WENTYLACJA ZAWARTOŚĆ OPRACOWANIA A. OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA ROZWIĄZANIA PROJEKTOWE INSTALACJA WODOCIĄGOWA PRZECIWPOśAROWA WENTYLACJA MECHANICZNA NA PODDASZU KLIMATYZACJA POMIESZCZEŃ BIUROWYCH NA PODDASZU WENTYLACJA GRAWITACYJNA INSTALACJA KANALIZACYJNA ZAŁOśENIA DLA BRANś WSPÓŁPRACUJĄCYCH ROBOTY BUDOWLANE INSTALACJE ELEKTRYCZNE I STEROWANIE UWAGI KOŃCOWE ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW... 6 B. RYSUNKI S 11 Instalacja klimatyzacji - rzut poddasza 1:100 2

ROZWIĄZANIA PROJEKTOWE... 3 3.1. INSTALACJA WODOCIĄGOWA PRZECIWPOśAROWA... 3 3.2. WENTYLACJA MECHANICZNA NA PODDASZU... 3 3.3. KLIMATYZACJA POMIESZCZEŃ BIUROWYCH NA PODDASZU... 4

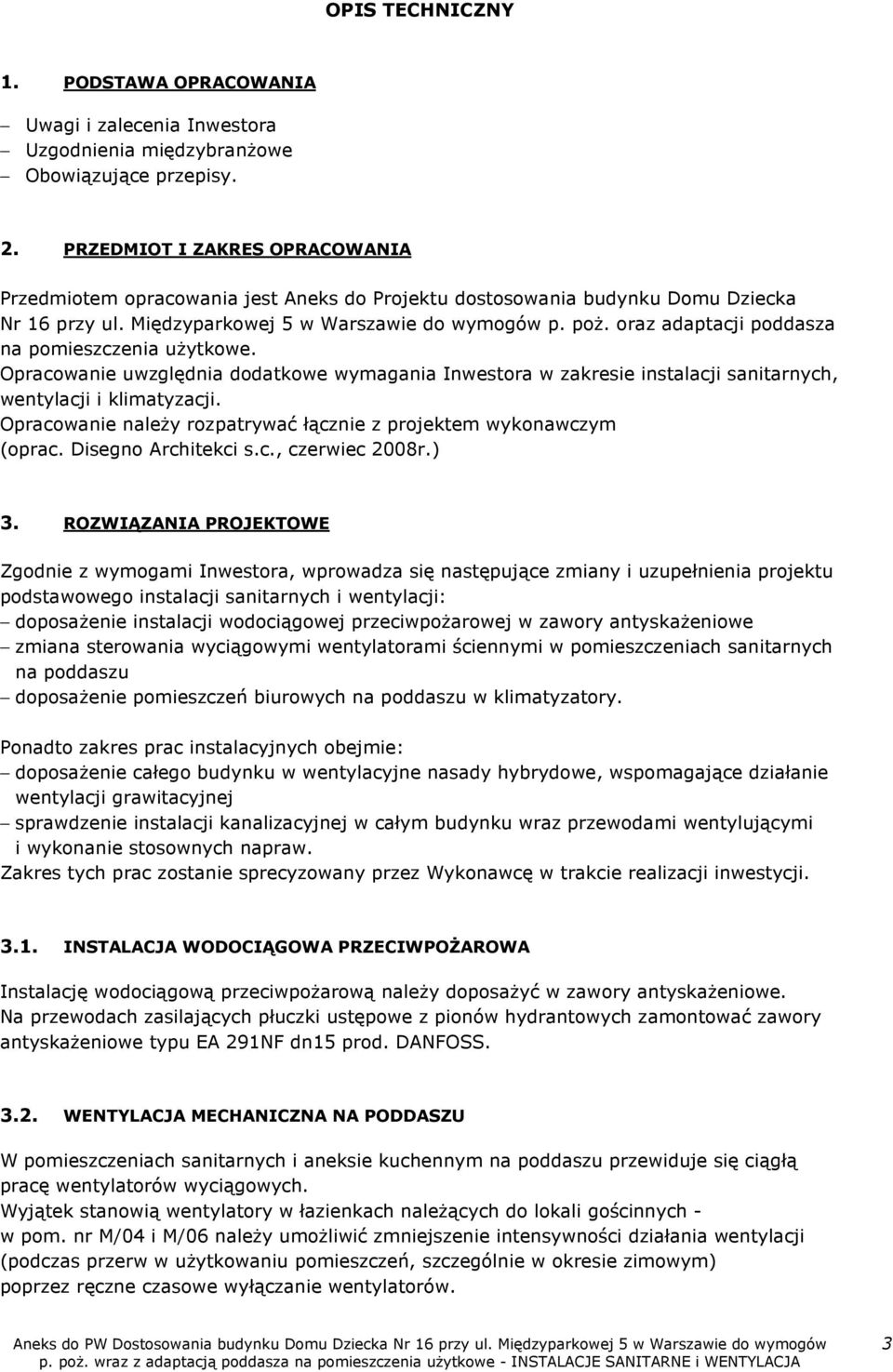

2 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Uwagi i zalecenia Inwestora Uzgodnienia międzybranŝowe Obowiązujące przepisy. 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest Aneks do Projektu dostosowania budynku Domu Dziecka Nr 16 przy ul. Międzyparkowej 5 w Warszawie do wymogów p. poŝ. oraz adaptacji poddasza na pomieszczenia uŝytkowe. Opracowanie uwzględnia dodatkowe wymagania Inwestora w zakresie instalacji sanitarnych, wentylacji i klimatyzacji. Opracowanie naleŝy rozpatrywać łącznie z projektem wykonawczym (oprac. Disegno Architekci s.c., czerwiec 2008r.) 3. ROZWIĄZANIA PROJEKTOWE Zgodnie z wymogami Inwestora, wprowadza się następujące zmiany i uzupełnienia projektu podstawowego instalacji sanitarnych i wentylacji: doposaŝenie instalacji wodociągowej przeciwpoŝarowej w zawory antyskaŝeniowe zmiana sterowania wyciągowymi wentylatorami ściennymi w pomieszczeniach sanitarnych na poddaszu doposaŝenie pomieszczeń biurowych na poddaszu w klimatyzatory. Ponadto zakres prac instalacyjnych obejmie: doposaŝenie całego budynku w wentylacyjne nasady hybrydowe, wspomagające działanie wentylacji grawitacyjnej sprawdzenie instalacji kanalizacyjnej w całym budynku wraz przewodami wentylującymi i wykonanie stosownych napraw. Zakres tych prac zostanie sprecyzowany przez Wykonawcę w trakcie realizacji inwestycji INSTALACJA WODOCIĄGOWA PRZECIWPOśAROWA Instalację wodociągową przeciwpoŝarową naleŝy doposaŝyć w zawory antyskaŝeniowe. Na przewodach zasilających płuczki ustępowe z pionów hydrantowych zamontować zawory antyskaŝeniowe typu EA 291NF dn15 prod. DANFOSS WENTYLACJA MECHANICZNA NA PODDASZU W pomieszczeniach sanitarnych i aneksie kuchennym na poddaszu przewiduje się ciągłą pracę wentylatorów wyciągowych. Wyjątek stanowią wentylatory w łazienkach naleŝących do lokali gościnnych - w pom. nr M/04 i M/06 naleŝy umoŝliwić zmniejszenie intensywności działania wentylacji (podczas przerw w uŝytkowaniu pomieszczeń, szczególnie w okresie zimowym) poprzez ręczne czasowe wyłączanie wentylatorów. 3

oraz adaptacji poddasza na pomieszczenia uŝytkowe. Opracowanie uwzględnia dodatkowe wymagania Inwestora w zakresie instalacji sanitarnych, wentylacji i klimatyzacji.

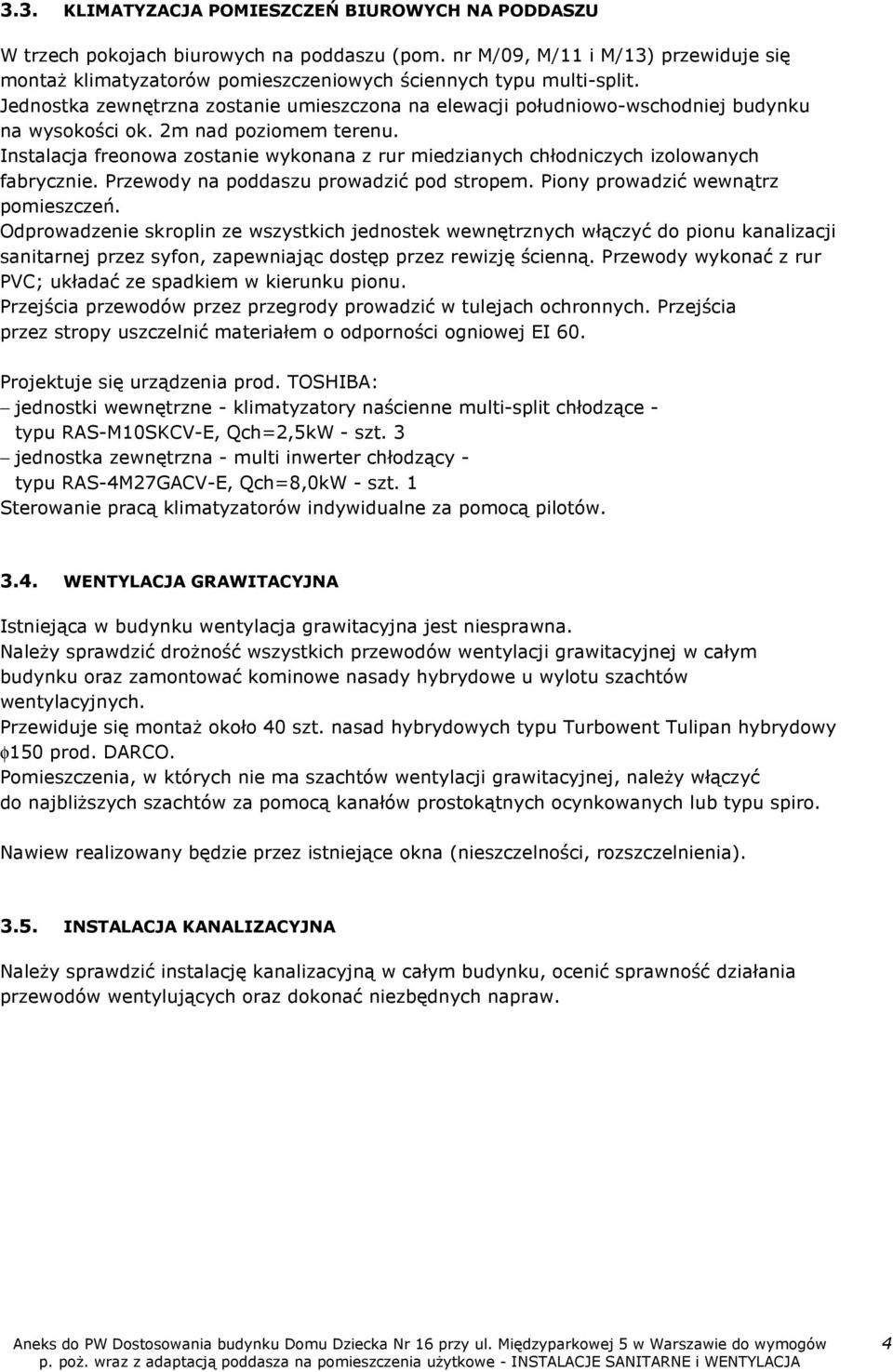

3 3.3. KLIMATYZACJA POMIESZCZEŃ BIUROWYCH NA PODDASZU W trzech pokojach biurowych na poddaszu (pom. nr M/09, M/11 i M/13) przewiduje się montaŝ klimatyzatorów pomieszczeniowych ściennych typu multi-split. Jednostka zewnętrzna zostanie umieszczona na elewacji południowo-wschodniej budynku na wysokości ok. 2m nad poziomem terenu. Instalacja freonowa zostanie wykonana z rur miedzianych chłodniczych izolowanych fabrycznie. Przewody na poddaszu prowadzić pod stropem. Piony prowadzić wewnątrz pomieszczeń. Odprowadzenie skroplin ze wszystkich jednostek wewnętrznych włączyć do pionu kanalizacji sanitarnej przez syfon, zapewniając dostęp przez rewizję ścienną. Przewody wykonać z rur PVC; układać ze spadkiem w kierunku pionu. Przejścia przewodów przez przegrody prowadzić w tulejach ochronnych. Przejścia przez stropy uszczelnić materiałem o odporności ogniowej EI 60. Projektuje się urządzenia prod. TOSHIBA: jednostki wewnętrzne - klimatyzatory naścienne multi-split chłodzące - typu RAS-M10SKCV-E, Qch=2,5kW - szt. 3 jednostka zewnętrzna - multi inwerter chłodzący - typu RAS-4M27GACV-E, Qch=8,0kW - szt. 1 Sterowanie pracą klimatyzatorów indywidualne za pomocą pilotów WENTYLACJA GRAWITACYJNA Istniejąca w budynku wentylacja grawitacyjna jest niesprawna. NaleŜy sprawdzić droŝność wszystkich przewodów wentylacji grawitacyjnej w całym budynku oraz zamontować kominowe nasady hybrydowe u wylotu szachtów wentylacyjnych. Przewiduje się montaŝ około 40 szt. nasad hybrydowych typu Turbowent Tulipan hybrydowy φ150 prod. DARCO. Pomieszczenia, w których nie ma szachtów wentylacji grawitacyjnej, naleŝy włączyć do najbliŝszych szachtów za pomocą kanałów prostokątnych ocynkowanych lub typu spiro. Nawiew realizowany będzie przez istniejące okna (nieszczelności, rozszczelnienia) INSTALACJA KANALIZACYJNA NaleŜy sprawdzić instalację kanalizacyjną w całym budynku, ocenić sprawność działania przewodów wentylujących oraz dokonać niezbędnych napraw. 4

Jednostka zewnętrzna zostanie umieszczona na elewacji południowo-wschodniej budynku na wysokości ok. 2m nad poziomem terenu.

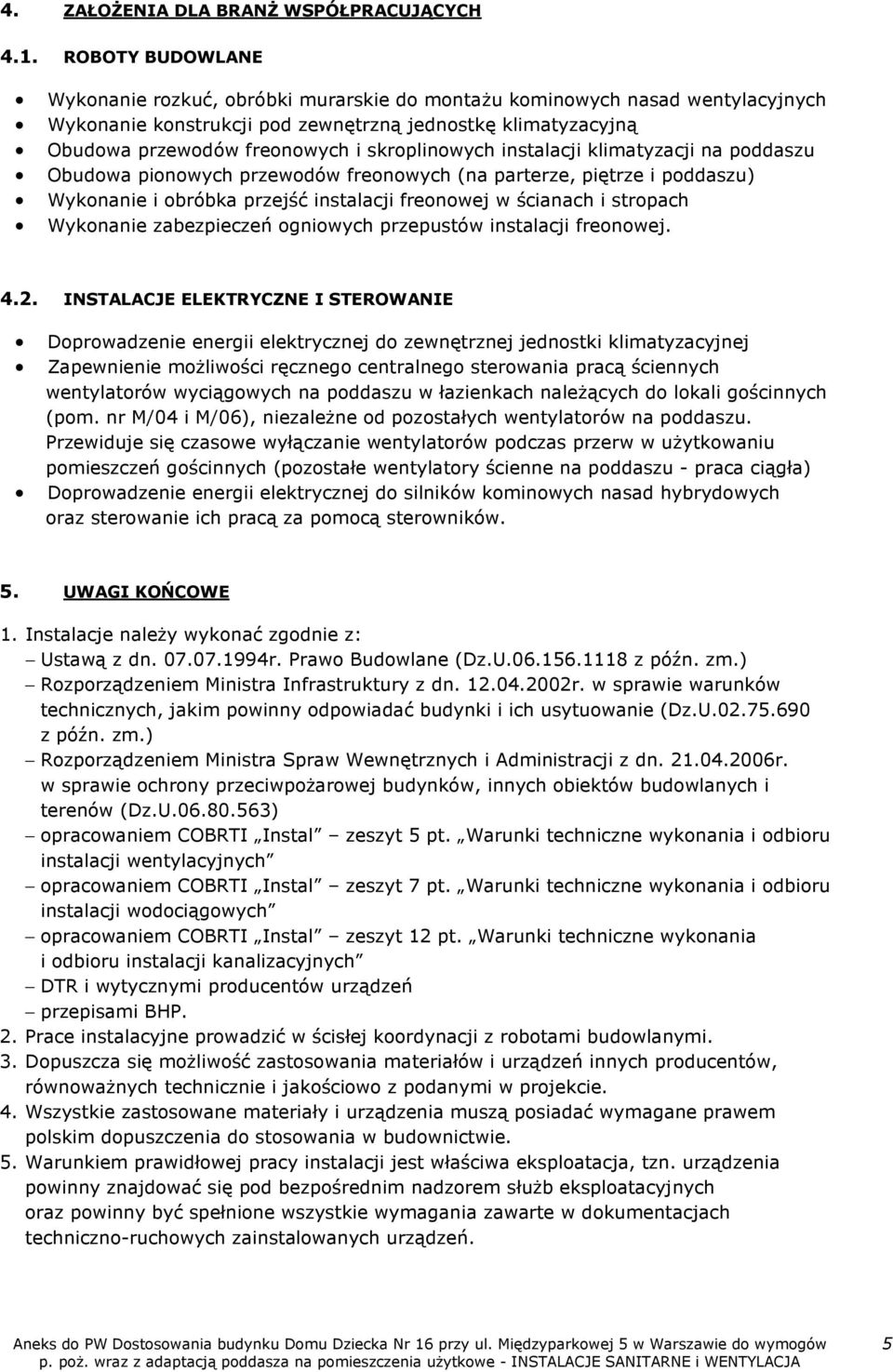

4 4. ZAŁOśENIA DLA BRANś WSPÓŁPRACUJĄCYCH 4.1. ROBOTY BUDOWLANE Wykonanie rozkuć, obróbki murarskie do montaŝu kominowych nasad wentylacyjnych Wykonanie konstrukcji pod zewnętrzną jednostkę klimatyzacyjną Obudowa przewodów freonowych i skroplinowych instalacji klimatyzacji na poddaszu Obudowa pionowych przewodów freonowych (na parterze, piętrze i poddaszu) Wykonanie i obróbka przejść instalacji freonowej w ścianach i stropach Wykonanie zabezpieczeń ogniowych przepustów instalacji freonowej INSTALACJE ELEKTRYCZNE I STEROWANIE Doprowadzenie energii elektrycznej do zewnętrznej jednostki klimatyzacyjnej Zapewnienie moŝliwości ręcznego centralnego sterowania pracą ściennych wentylatorów wyciągowych na poddaszu w łazienkach naleŝących do lokali gościnnych (pom. nr M/04 i M/06), niezaleŝne od pozostałych wentylatorów na poddaszu. Przewiduje się czasowe wyłączanie wentylatorów podczas przerw w uŝytkowaniu pomieszczeń gościnnych (pozostałe wentylatory ścienne na poddaszu - praca ciągła) Doprowadzenie energii elektrycznej do silników kominowych nasad hybrydowych oraz sterowanie ich pracą za pomocą sterowników. 5. UWAGI KOŃCOWE 1. Instalacje naleŝy wykonać zgodnie z: Ustawą z dn r. Prawo Budowlane (Dz.U z późn. zm.) Rozporządzeniem Ministra Infrastruktury z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U z późn. zm.) Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dn r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U ) opracowaniem COBRTI Instal zeszyt 5 pt. Warunki techniczne wykonania i odbioru instalacji wentylacyjnych opracowaniem COBRTI Instal zeszyt 7 pt. Warunki techniczne wykonania i odbioru instalacji wodociągowych opracowaniem COBRTI Instal zeszyt 12 pt. Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych DTR i wytycznymi producentów urządzeń przepisami BHP. 2. Prace instalacyjne prowadzić w ścisłej koordynacji z robotami budowlanymi. 3. Dopuszcza się moŝliwość zastosowania materiałów i urządzeń innych producentów, równowaŝnych technicznie i jakościowo z podanymi w projekcie. 4. Wszystkie zastosowane materiały i urządzenia muszą posiadać wymagane prawem polskim dopuszczenia do stosowania w budownictwie. 5. Warunkiem prawidłowej pracy instalacji jest właściwa eksploatacja, tzn. urządzenia powinny znajdować się pod bezpośrednim nadzorem słuŝb eksploatacyjnych oraz powinny być spełnione wszystkie wymagania zawarte w dokumentacjach techniczno-ruchowych zainstalowanych urządzeń. 5

skroplinowych instalacji klimatyzacji na poddaszu Obudowa pionowych przewodów freonowych (na parterze, piętrze i poddaszu) Wykonanie i obróbka przejść instalacji freonowej w ścianach i stropach

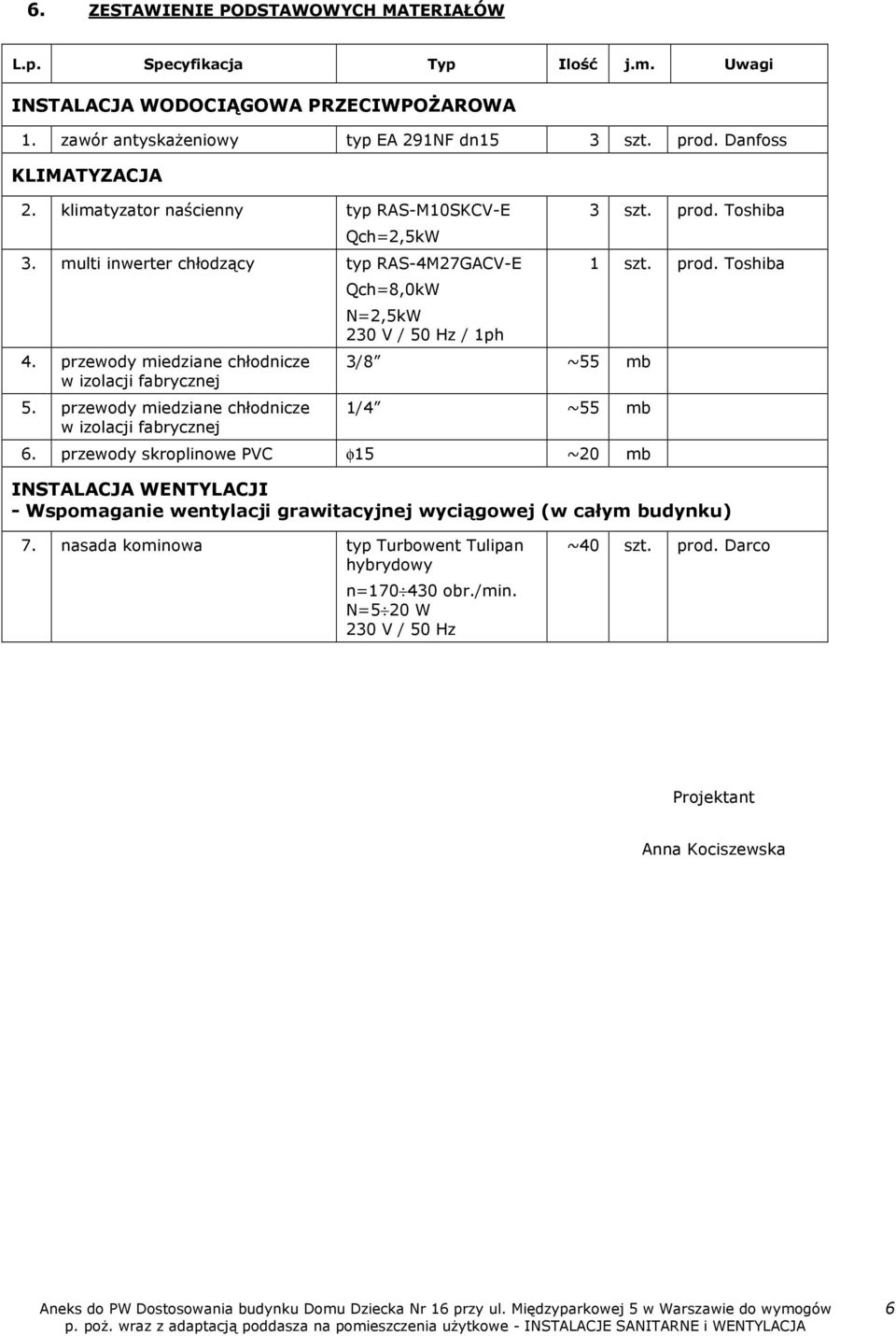

5 6. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW L.p. Specyfikacja Typ Ilość j.m. Uwagi INSTALACJA WODOCIĄGOWA PRZECIWPOśAROWA 1. zawór antyskaŝeniowy typ EA 291NF dn15 3 szt. prod. Danfoss KLIMATYZACJA 2. klimatyzator naścienny typ RAS-M10SKCV-E Qch=2,5kW 3. multi inwerter chłodzący typ RAS-4M27GACV-E 4. przewody miedziane chłodnicze w izolacji fabrycznej 5. przewody miedziane chłodnicze w izolacji fabrycznej Qch=8,0kW N=2,5kW 230 V / 50 Hz / 1ph 3/8 ~55 mb 1/4 ~55 mb 6. przewody skroplinowe PVC φ15 ~20 mb 3 szt. prod. Toshiba 1 szt. prod. Toshiba INSTALACJA WENTYLACJI - Wspomaganie wentylacji grawitacyjnej wyciągowej (w całym budynku) 7. nasada kominowa typ Turbowent Tulipan hybrydowy n= obr./min. N=5 20 W 230 V / 50 Hz ~40 szt. prod. Darco Projektant Anna Kociszewska 6

przewody miedziane chłodnicze w izolacji fabrycznej Qch=8,0kW N=2,5kW 230 V / 50 Hz / 1ph 3/8 ~55 mb 1/4 ~55 mb 6. przewody skroplinowe PVC φ15 ~20 mb 3 szt. prod.
