1 2.0. Zawartość teczki 1.0. Strona tytułowa 2.0. Zawartość teczki 3.0. ZałoŜenia ogólne 4.0. Opis techniczny instalacji wentylacji 5.0. Wytyczne branŝowe 6.0. Uwagi końcowe 7.0. Zestawienie urządzeń i materiałów Rysunki: Rys. 1. Projekt budowlany wentylacji mechanicznej - Rzut parteru - skala 1:100 Rys. 2. Projekt budowlany wentylacji mechanicznej - Rzut piętra - skala 1:100 Rys. 3. Projekt budowlany wentylacji mechanicznej - Rzut I piętra - skala 1:100 Rys. 4. Projekt budowlany wentylacji mechanicznej - Rzut poddasza skala 1:100

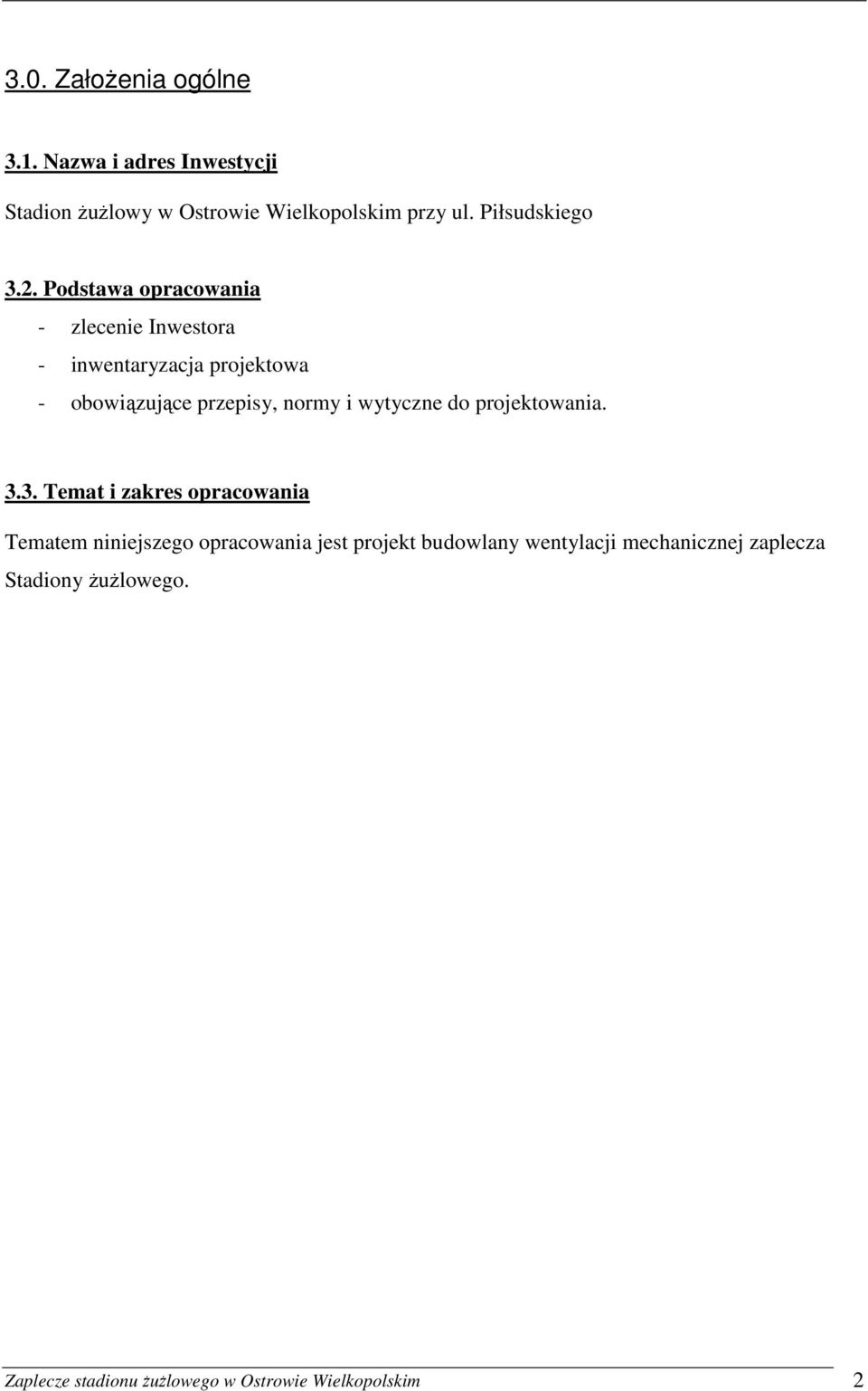

2 3.0. ZałoŜenia ogólne 3.1. Nazwa i adres Inwestycji Stadion ŜuŜlowy w Ostrowie Wielkopolskim przy ul. Piłsudskiego 3.2. Podstawa opracowania - zlecenie Inwestora - inwentaryzacja projektowa - obowiązujące przepisy, normy i wytyczne do projektowania Temat i zakres opracowania Tematem niniejszego opracowania jest projekt budowlany wentylacji mechanicznej zaplecza Stadiony ŜuŜlowego. Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 2

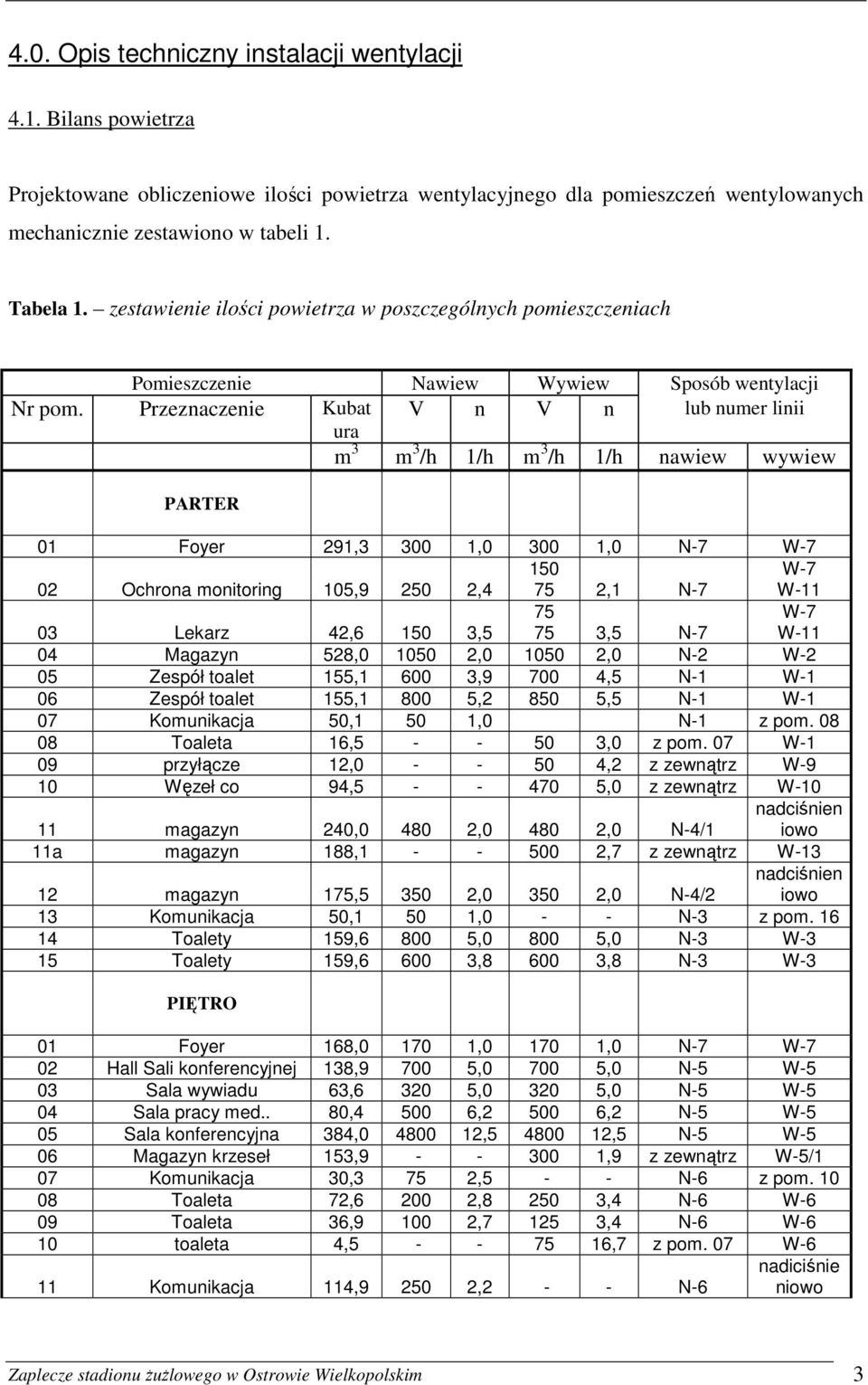

3 4.0. Opis techniczny instalacji wentylacji 4.1. Bilans powietrza Projektowane obliczeniowe ilości powietrza wentylacyjnego dla pomieszczeń wentylowanych mechanicznie zestawiono w tabeli 1. Tabela 1. zestawienie ilości powietrza w poszczególnych pomieszczeniach Pomieszczenie Nawiew Wywiew Sposób wentylacji Nr pom. Przeznaczenie Kubat V n V n lub numer linii ura m 3 m 3 /h 1/h m 3 /h 1/h nawiew wywiew PARTER 01 Foyer 291, , ,0 N-7 W-7 02 Ochrona monitoring 105, , ,1 N-7 W-7 W Lekarz 42, , ,5 N-7 W-7 W Magazyn 528, , ,0 N-2 W-2 05 Zespół toalet 155, , ,5 N-1 W-1 06 Zespół toalet 155, , ,5 N-1 W-1 07 Komunikacja 50,1 50 1,0 N-1 z pom Toaleta 16, ,0 z pom. 07 W-1 09 przyłącze 12, ,2 z zewnątrz W-9 10 Węzeł co 94, ,0 z zewnątrz W magazyn 240, , ,0 N-4/1 nadciśnien iowo 11a magazyn 188, ,7 z zewnątrz W magazyn 175, , ,0 N-4/2 nadciśnien iowo 13 Komunikacja 50,1 50 1,0 - - N-3 z pom Toalety 159, , ,0 N-3 W-3 15 Toalety 159, , ,8 N-3 W-3 PIĘTRO 01 Foyer 168, , ,0 N-7 W-7 02 Hall Sali konferencyjnej 138, , ,0 N-5 W-5 03 Sala wywiadu 63, , ,0 N-5 W-5 04 Sala pracy med.. 80, , ,2 N-5 W-5 05 Sala konferencyjna 384, , ,5 N-5 W-5 06 Magazyn krzeseł 153, ,9 z zewnątrz W-5/1 07 Komunikacja 30,3 75 2,5 - - N-6 z pom Toaleta 72, , ,4 N-6 W-6 09 Toaleta 36, , ,4 N-6 W-6 10 toaleta 4, ,7 z pom. 07 W-6 nadiciśnie 11 Komunikacja 114, ,2 - - N-6 niowo Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 3

4 12 Pom. Porządkowe 13, ,7 z pom. 11 W Magazyn 45,3 90 2,0 90 2,0 N-6 W-6 14 Magazyn 37,8 80 2,1 80 2,1 N-6 W-6 15 Toaleta pokoju hotelowego 10, ,9 z zewnątrz W-6 16 Toaleta pokoju hotelowego 10, ,9 z zewnątrz W-6 17 Toaleta pokoju hotelowego 10, ,9 z zewnątrz W-6 18 Toaleta pokoju hotelowego 10, ,9 z zewnątrz W-6 19 Toaleta pokoju hotelowego 10, ,9 z zewnątrz W-6 20 Toaleta pokoju hotelowego 10, ,9 z zewnątrz W-6 I PIĘTRO 01 Komunikacja 94, , ,1 N-7 W-7 02 Zaplecze catering 41, , ,1 N-7 W-7/3 03 Administracja 70, , ,5 N-7 W-7 04 Administracja 70, , ,5 N-7 W-7 05 Pom. Socjalne 55, , ,0 N-7 W-7/2 06 Toaleta 13, ,6 z pom. 25 W-7/1 07 Toaleta 34, ,7 z pom. 25 W-7/1 08 Toaleta 34, ,7 z pom. 25 W-7/1 09 LoŜa 73, , ,3 N-7 W-7 10 LoŜa 78, , ,5 N-7 W-7 11 LoŜa 78, , ,5 N-7 W-7 12 LoŜa dziennikarzy 78, , ,5 N-7 W-7 13 WieŜa sędziowska 172, , ,5 N-8 W-8 14 LoŜa dziennikarzy 78, , ,7 N-8 W-8 15 LoŜa 78, , ,4 N-8 W-8 16 LoŜa 78, , ,4 N-8 W-8 17 LoŜa 73, , ,2 N-8 W-8 18 Toaleta 34,8 0, ,7 z pom. 24 W-8/1 19 Toaleta 34,8 0, ,7 z pom. 24 W-8/1 20 Administracja 70, , ,5 N-8 W-8 21 Administracja 70, , ,5 N-8 W-8 22 Administracja 70, , ,5 N-8 W-8 23 Administracja 41, , ,4 N-8 W-8 24 Komunikacja 129, ,0 - - N-8 z pom. 18, Komunikacja 129, ,4 - - N-7 z pom. 06, 07, 08 Zestawienie poszczególnych linii wentylacyjnych: Linia N1 - V = 1450 m 3 /h Linia W1 - V = 1600 m 3 /h Linia N-2/W-2 - V = 1050 m 3 /h Linia N3 - V = 1450 m 3 /h Linia W3 - V = 1600 m 3 /h Linia N-4/1 - V = 480 m 3 /h Linia N-4/2 - V = 350 m 3 /h Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 4

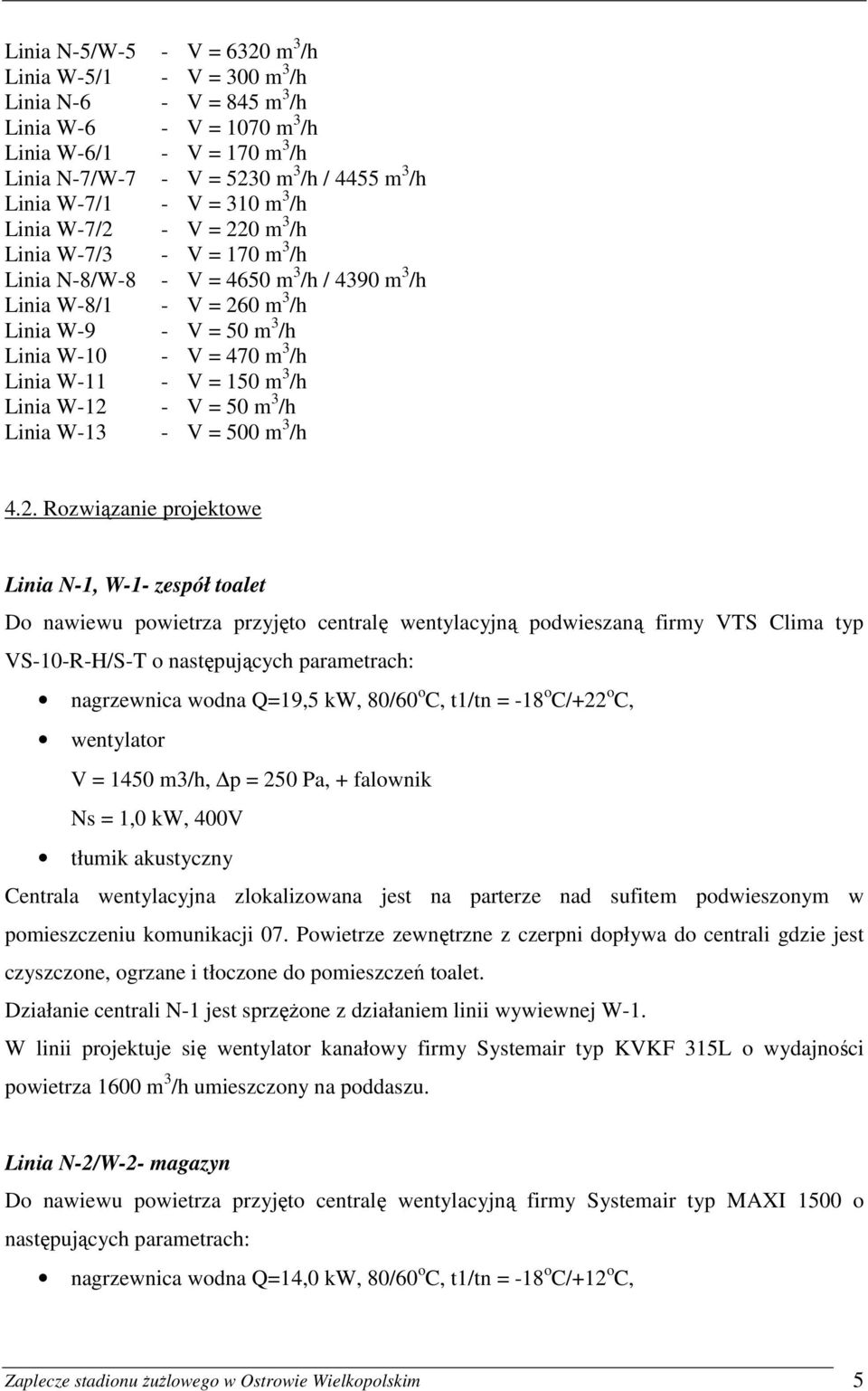

5 Linia N-5/W-5 - V = 6320 m 3 /h Linia W-5/1 - V = 300 m 3 /h Linia N-6 - V = 845 m 3 /h Linia W-6 - V = 1070 m 3 /h Linia W-6/1 - V = 170 m 3 /h Linia N-7/W-7 - V = 5230 m 3 /h / 4455 m 3 /h Linia W-7/1 - V = 310 m 3 /h Linia W-7/2 - V = 220 m 3 /h Linia W-7/3 - V = 170 m 3 /h Linia N-8/W-8 - V = 4650 m 3 /h / 4390 m 3 /h Linia W-8/1 - V = 260 m 3 /h Linia W-9 - V = 50 m 3 /h Linia W-10 - V = 470 m 3 /h Linia W-11 - V = 150 m 3 /h Linia W-12 - V = 50 m 3 /h Linia W-13 - V = 500 m 3 /h 4.2. Rozwiązanie projektowe Linia N-1, W-1- zespół toalet Do nawiewu powietrza przyjęto centralę wentylacyjną podwieszaną firmy VTS Clima typ VS-10-R-H/S-T o następujących parametrach: nagrzewnica wodna Q=19,5 kw, 80/60 o C, t1/tn = -18 o C/+22 o C, wentylator V = 1450 m3/h, p = 250 Pa, + falownik Ns = 1,0 kw, 400V tłumik akustyczny Centrala wentylacyjna zlokalizowana jest na parterze nad sufitem podwieszonym w pomieszczeniu komunikacji 07. Powietrze zewnętrzne z czerpni dopływa do centrali gdzie jest czyszczone, ogrzane i tłoczone do pomieszczeń toalet. Działanie centrali N-1 jest sprzęŝone z działaniem linii wywiewnej W-1. W linii projektuje się wentylator kanałowy firmy Systemair typ KVKF 315L o wydajności powietrza 1600 m 3 /h umieszczony na poddaszu. Linia N-2/W-2- magazyn Do nawiewu powietrza przyjęto centralę wentylacyjną firmy Systemair typ MAXI 1500 o następujących parametrach: nagrzewnica wodna Q=14,0 kw, 80/60 o C, t1/tn = -18 o C/+12 o C, Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 5

6 wentylator V = 1050 m 3 /h, p = 200 Pa, Ns = 1,7 kw, 230V Centrala wentylacyjna zlokalizowana jest na parterze w pomieszczeniu obsługiwanego magazynu pom. 04. Powietrze zewnętrzne z czerpni dopływa do centrali gdzie jest czyszczone, ogrzane i tłoczone do pomieszczenia magazynu. Wywiew powietrza odbywa się centralnie 1 kratką wywiewną następnie powietrze przechodzi przez wymiennik ciepła i jest wyrzucane na zewnątrz. Linia N-3, W-3 zespół toalet Patrz linia N-1, W-1 Linia N-4/1 i N-4/2- magazyn Do nawiewu powietrza przyjęto aparat grzewczo-wentylacyjny firmy Juwent z nagrzewnicą wodną i komorą mieszania. Wywiew powietrza następuje nadciśnieniowo kratą nadciśnieniową. Linia N-5/W-5, W-5/1 salka konferencyjna, salki wywiadu Do nawiewu powietrza przyjęto centralę wentylacyjną w firmy Swegon typ GOLD 25 o następującej charakterystyce: nagrzewnica wodna kanałowa Q=18,0 kw, 80/60 o C, t 1 /tn = +12,5 o C/+21 o C, wentylator V = 6320 m 3 /h, Dp = 250 Pa, + falownik Ns = 4,0 kw, 400V Centrala wentylacyjna zlokalizowana jest na zapleczu salki konferencyjnej w pomieszczeniu magazynu krzeseł pom. 1/06. Powietrze zewnętrzne z czerpni dopływa do centrali gdzie jest czyszczone, ogrzane i tłoczone do pomieszczeń poprzez nawiewniki wirowe. Wywiew powietrza następuje kratkami wentylacyjnymi, dalej powietrze przechodzi przez wymiennik ciepła i jest wyrzucane na zewnątrz. W pomieszczeniach zastosowano rozdział powietrza w systemie góragóra. Z pomieszcznia magazynu krzeseł zaprojektowano linie wywiewną W-5/1 z wentylatorem kanałowym firmy Systemair typ KVKE umieszczonym na poddaszu. Linia ta powinna być spręŝona z działaniem linii N-5/W-5 z opcją ręcznego włączenia Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 6

7 Linia N-6, W-6, W-6/1 magazynu i umywalnie Do nawiewu powietrza przyjęto centralę wentylacyjną podwieszaną firmy VTS Clima typ VS-10-R-H/S-T o następujących parametrach: nagrzewnica wodna Q=11,3 kw, 80/60 o C, t1/tn = -18 o C/+21 o C, wentylator V = 850 m3/h, p = 250 Pa, + falownik Ns = 1,0 kw, 400V tłumik akustyczny Centrala wentylacyjna zlokalizowana jest na piętrze w pomieszczeniu magazynu pom. 14 Powietrze zewnętrzne z czerpni dopływa do centrali gdzie jest czyszczone, ogrzane i tłoczone do pomieszczeń magazynu i umywalni w toaletach. Działanie centrali N-6 jest sprzęŝone z działaniem linii wywiewnych W-6 i W-6/1. W linii W-6 projektuje się wentylator kanałowy firmy Systemair typ KVKE 315M o wydajności powietrza 1070 m 3 /h umieszczony na poddaszu. Linia W-6 obsługuje wszystkie toalety. W linii W-6/1 projektuje się wentylator kanałowy firmy Systemair typ KVKE 125 o wydajności powietrza 170 m 3 /h umieszczony na poddaszu. Linia W-6/1 wywiewa powietrze z magazynów. Linia N-7/W-7, W-7/1, W-7/2, W-7/3 loŝa, administracja, foyer Do nawiewu powietrza przyjęto centralę wentylacyjną w firmy Swegon typ GOLD 20 o następującej charakterystyce: nagrzewnica wodna kanałowa Q=14,0 kw, 80/60 o C, t 1 /tn = +13 o C/+21 o C, wentylator - nawiew V = 5230 m 3 /h, p = 300 Pa, + falownik Ns = 3,0 kw, 400V - nawiew V = 4455 m 3 /h, p = 300 Pa, + falownik Ns = 3,0 kw, 400V Centrala wentylacyjna zlokalizowana jest na poddaszu. Powietrze zewnętrzne z czerpni dopływa do centrali gdzie jest czyszczone, ogrzane i tłoczone do pomieszczeń poprzez nawiewniki wirowe. Wywiew powietrza następuje kratkami wentylacyjnymi, dalej powietrze przechodzi przez wymiennik ciepła i jest wyrzucane na zewnątrz. W pomieszczeniach zastosowano rozdział powietrza w systemie góra-góra. Linia ta obsługuje takŝe foyer i pomieszczenia ochrony i lekarza na parterze. Działanie linii N-7/W-7 powinno być sprzęŝone z działaniem linii W-7/1, W-7/2, W-7/3. Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 7

8 W linii W-7/1 projektuje się wentylator kanałowy firmy Systemair typ KVKE 160 o wydajności powietrza 310 m 3 /h umieszczony na poddaszu. Linia W-7/1 obsługuje toalety. W linii W-7/2 projektuje się wentylator kanałowy firmy Systemair typ KVKE 160 o wydajności powietrza 220 m 3 /h umieszczony na poddaszu. Linia W-7/2 wywiewa powietrze z pomieszczenia socjalnego. W linii W-7/3 projektuje się wentylator kanałowy firmy Systemair typ KVKE 125 o wydajności powietrza 170 m 3 /h umieszczony na poddaszu. Linia W-7/3 wywiewa powietrze z zaplecza cateringu. Nad drzwiami wejściowymi do foyer na parterze zastosowano kurtyny powietrzne firmy Frico typ AD220W z nagrzewnicami wodnymi. Linia N-8/W-8, W-8/1 loŝa, administracja, wieŝa sędziowska Do nawiewu powietrza przyjęto centralę wentylacyjną w firmy Swegon typ GOLD 20 o następującej charakterystyce: nagrzewnica wodna kanałowa Q=12,5 kw, 80/60 o C, t 1 /tn = +13 o C/+21 o C, wentylator - nawiew V = 4650 m 3 /h, p = 250 Pa, + falownik Ns = 3,0 kw, 400V - nawiew V = 4390 m 3 /h, p = 250 Pa, + falownik Ns = 3,0 kw, 400V Centrala wentylacyjna zlokalizowana jest na poddaszu. Powietrze zewnętrzne z czerpni dopływa do centrali gdzie jest czyszczone, ogrzane i tłoczone do pomieszczeń poprzez nawiewniki wirowe. Wywiew powietrza następuje kratkami wentylacyjnymi, dalej powietrze przechodzi przez wymiennik ciepła i jest wyrzucane na zewnątrz. W pomieszczeniach zastosowano rozdział powietrza w systemie góra-góra. Linia ta obsługuje takŝe foyer i pomieszczenia ochrony i lekarza na parterze. Działanie linii N-7/W-7 powinno być sprzęŝone z działaniem linii W-8/1. W linii W-8/1 projektuje się wentylator kanałowy firmy Systemair typ KVKE 160 o wydajności powietrza 260 m 3 /h umieszczony na poddaszu. Linia W-8/1 obsługuje toalety. Linie wywiewne W-9 W-13 Linie wywiewne W-9 W-13 pełnią rolę wentylacji okresowej lub ciągłej, po wyłączeniu grawitacyjnej. Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 8

9 4.3. Materiały i izolacja termiczna kanałów i rurociągów Kanały prostokątne naleŝy wykonać z blachy stalowej ocynkowanej z kołnierzami z profili Jako kanały okrągłe sztywne naleŝy zastosować kanały spiro z blachy stalowej ocynkowanej z połączeniami nyplowymi. Kanały wentylacyjne naleŝy izolować termicznie wełną mineralną, w płaszczu z folii aluminiowej lub blachy aluminiowej na poddaszu Wytyczne branŝowe 5.1. Wytyczne elektryczne Zapotrzebowanie na moc elektryczną zawiera punkt 7. opracowania. Łączne zapotrzebowanie na moc elektryczną dla potrzeb wentylacji wynosi: ~ 31,0 kw. Szafy sterownicze dla central naleŝy umieścić w miejscu uzgodnionym z Inwestorem. Uwaga: Wszystkie centrale wentylacyjne naleŝy wyposaŝyć w: zabezpieczenie przed zamarznięciem nagrzewnicy, sygnalizację stopnia zanieczyszczenia filtra, sygnalizację zerwania pasków klinowych Wytyczne dla instalacji zasilania nagrzewnic Dla instalacji zasilania nagrzewnic projektuje się parametry pracy 80/60 o C. Całkowite zapotrzebowanie na moc nagrzewnic central wentylacyjnych wynosi: nagrzewnica w centrali N-1 Q = 19,5 kw nagrzewnica w centrali N-2 Q = 14,0 kw nagrzewnica w centrali N-3 Q = 19,5 kw nagrzewnica centrali N-4/1 Q = 3,5 kw nagrzewnica centrali N-4/2 Q = 5,0 kw nagrzewnica centrali N-5 Q = 18,0 kw Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 9

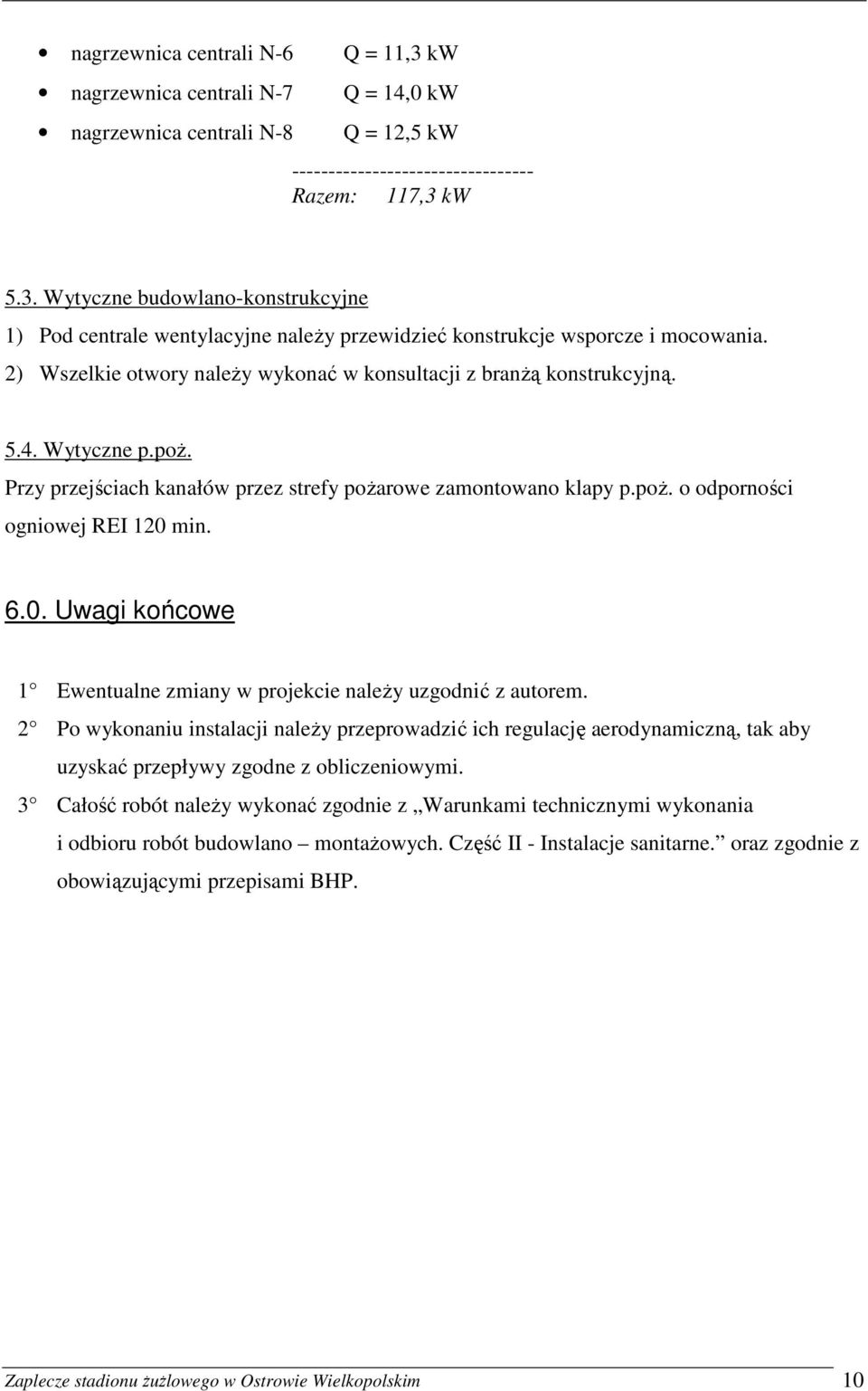

10 nagrzewnica centrali N-6 Q = 11,3 kw nagrzewnica centrali N-7 Q = 14,0 kw nagrzewnica centrali N-8 Q = 12,5 kw Razem: 117,3 kw 5.3. Wytyczne budowlano-konstrukcyjne 1) Pod centrale wentylacyjne naleŝy przewidzieć konstrukcje wsporcze i mocowania. 2) Wszelkie otwory naleŝy wykonać w konsultacji z branŝą konstrukcyjną Wytyczne p.poŝ. Przy przejściach kanałów przez strefy poŝarowe zamontowano klapy p.poŝ. o odporności ogniowej REI 120 min Uwagi końcowe 1 Ewentualne zmiany w projekcie naleŝy uzgodnić z autorem. 2 Po wykonaniu instalacji naleŝy przeprowadzić ich regulację aerodynamiczną, tak aby uzyskać przepływy zgodne z obliczeniowymi. 3 Całość robót naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Część II - Instalacje sanitarne. oraz zgodnie z obowiązującymi przepisami BHP. Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 10

11 Poz. Szt. Charakterystyka Uwagi Linia N-1 i N Centrala wentylacyjna podwieszana firmy VTS Clima typ VS-10-R-H/S-T z tłumikiem akustycznym na nawiewie, z przepustnicą z siłownikiem i spręŝyną zwrotną i króćcami elastycznymi Ns = 1,0 kw, 400V Linia W-1 i W Wentylator kanałowy firmy Systemair typ KVKF 315L z przepustnicą z siłownikiem i Ns = 0,634 kw, 230V Linia N-2/W Centrala wentylacyjna firmy Systemair typ MAXI 1500 z przepustnicami i króćcami elastycznymi Ns = 2x0,8 kw, 230V Linia N-4/1, N-4/2 4 1 Aparat grzewczo-wentylacyjny firmy Juwent typ UGW/S 3 L, HCFT/ nagrzewnica II rzędowa, n=600 obr/min z komorą mieszania i filtrem typ Sk. Cz./S Ns = 0,2 kw, 400V Linia N-5/W Centrala wentylacyjna firmy Swegon typ GOLD 25 z nagrzewnicą kanłową, z przepustnicą z siłownikiem i spręŝyną zwrotną i króćcami elastycznymi Ns = 2 x 4,0 kw, 400V Linia W-5/1 6 1 Wentylator kanałowy firmy Systemair typ KVKE 160 z przepustnicą z siłownikiem i Ns = 0,1 kw, 230V Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 11

12 Linia N Centrala wentylacyjna podwieszana firmy VTS Clima typ VS-10-R-H/S-T z tłumikiem akustycznym na nawiewie, z przepustnicą z siłownikiem i spręŝyną zwrotną i króćcami elastycznymi Ns = 1,0 kw, 400V Linia W Wentylator kanałowy firmy Systemair typ KVKE 315M z przepustnicą z siłownikiem i Ns = 0,284 kw, 230V Linia W-6/1 9 1 Wentylator kanałowy firmy Systemair typ KVKE 125 z przepustnicą z siłownikiem i Ns = 0,072 kw, 230V Linia N-7/W Centrala wentylacyjna firmy Swegon typ GOLD 20 z nagrzewnicą kanłową, z przepustnicą z siłownikiem i spręŝyną zwrotną i króćcami elastycznymi Ns = 2 x 3,0 kw, 400V Linia W-7/1, W-7/2, W-7/ Wentylator kanałowy firmy Systemair typ KVKE 160 z przepustnicą z siłownikiem i Ns = 0,1 kw, 230V 12 1 Wentylator kanałowy firmy Systemair typ KVKE 125 z przepustnicą z siłownikiem i Ns = 0,072 kw, 230V Linia N-8/W Centrala wentylacyjna firmy Swegon typ GOLD 20 z nagrzewnicą kanałową, z przepustnicą z siłownikiem i spręŝyną zwrotną i króćcami elastycznymi Ns = 2 x 3,0 kw, 400V Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 12

13 Linia W-8/ Wentylator kanałowy firmy Systemair typ KVKE 160 z przepustnicą z siłownikiem i Ns = 0,1 kw, 230V Linia W-9, W-10, W-11, W-12, W Wentylator kanałowy firmy Systemair typ KVKE 200 z przepustnicą z siłownikiem i Ns = 0,17 kw, 230V 16 2 Wentylator kanałowy firmy Systemair typ KVKE 160 z przepustnicą z siłownikiem i Ns = 0,1 kw, 230V 17 1 Wentylator kanałowy firmy Systemair typ KVKE 125 z przepustnicą z siłownikiem i Ns = 0,072 kw, 230V Kurtyny Powietrzne 18 2 Kurtyna powietrzna firmy Frico typ AD220W z nagrzewnicą wodną Ns =0,2 kw, 230V Zaplecze stadionu ŜuŜlowego w Ostrowie Wielkopolskim 13
