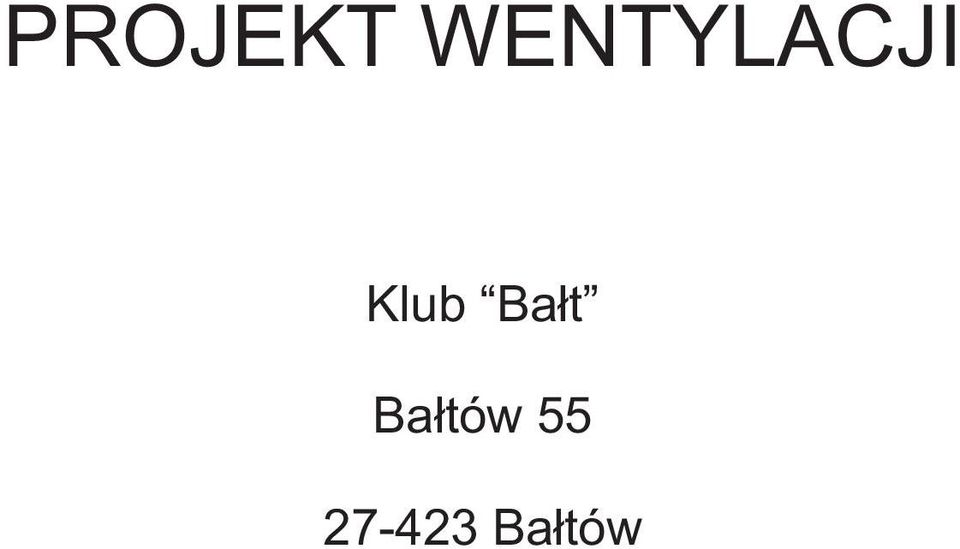

1 PROJEKT WENTYLACJI Klub Ba³t Ba³tów Ba³tów

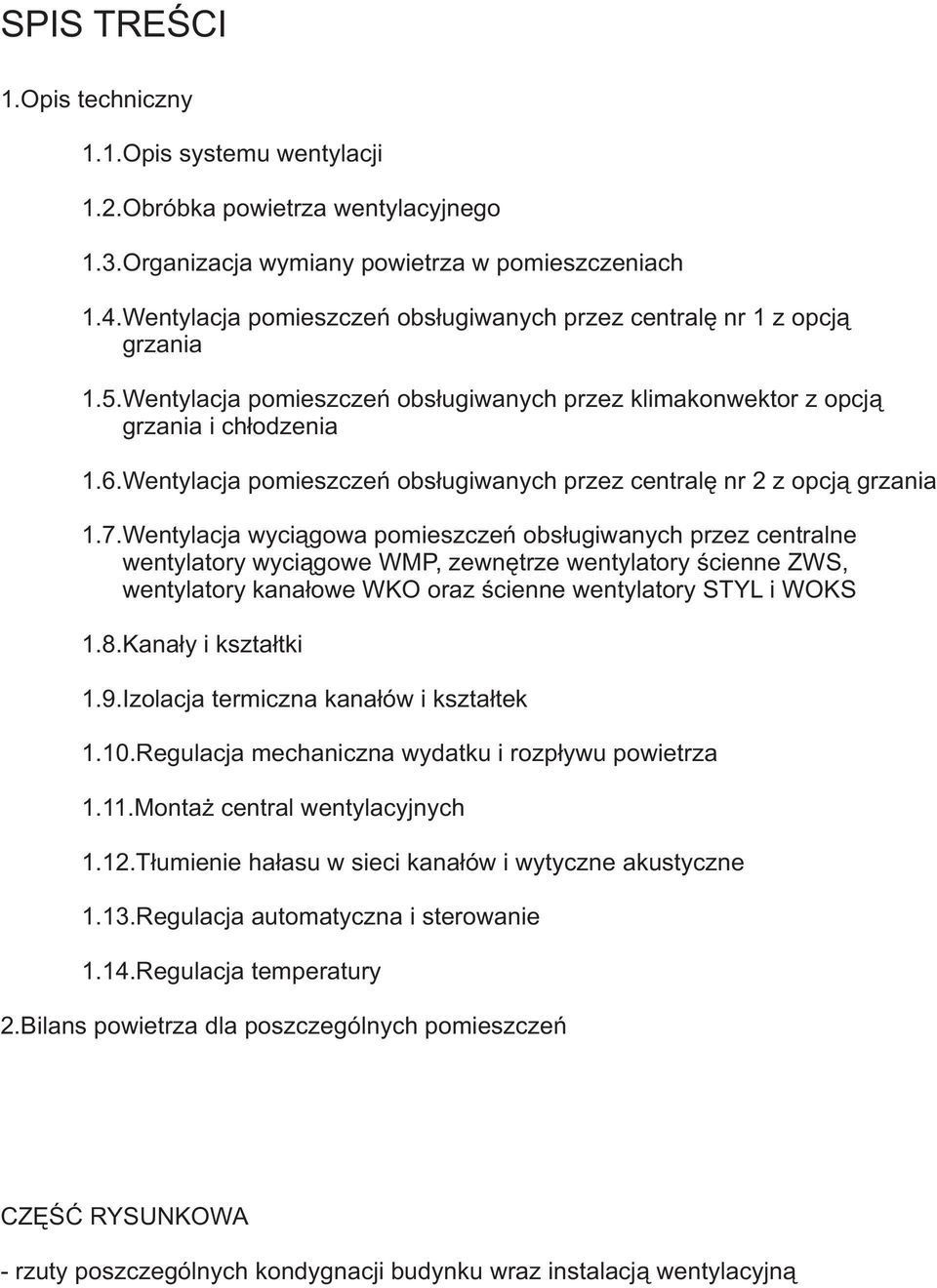

2 SPIS TREŒCI 1.Opis techniczny 1.1.Opis systemu wentylacji 1.2.Obróbka powietrza wentylacyjnego 1.3.Organizacja wymiany powietrza w pomieszczeniach 1.4.Wentylacja pomieszczeñ obs³ugiwanych przez centralê nr 1 z opcj¹ grzania 1.5.Wentylacja pomieszczeñ obs³ugiwanych przez klimakonwektor z opcj¹ grzania i ch³odzenia 1.6.Wentylacja pomieszczeñ obs³ugiwanych przez centralê nr 2 z opcj¹ grzania 1.7.Wentylacja wyci¹gowa pomieszczeñ obs³ugiwanych przez centralne wentylatory wyci¹gowe WMP, zewnêtrze wentylatory œcienne ZWS, wentylatory kana³owe WKO oraz œcienne wentylatory STYL i WOKS 1.8.Kana³y i kszta³tki 1.9.Izolacja termiczna kana³ów i kszta³tek 1.10.Regulacja mechaniczna wydatku i rozp³ywu powietrza 1.11.Monta central wentylacyjnych 1.12.T³umienie ha³asu w sieci kana³ów i wytyczne akustyczne 1.13.Regulacja automatyczna i sterowanie 1.14.Regulacja temperatury 2.Bilans powietrza dla poszczególnych pomieszczeñ CZÊŒÆ RYSUNKOWA - rzuty poszczególnych kondygnacji budynku wraz instalacj¹ wentylacyjn¹

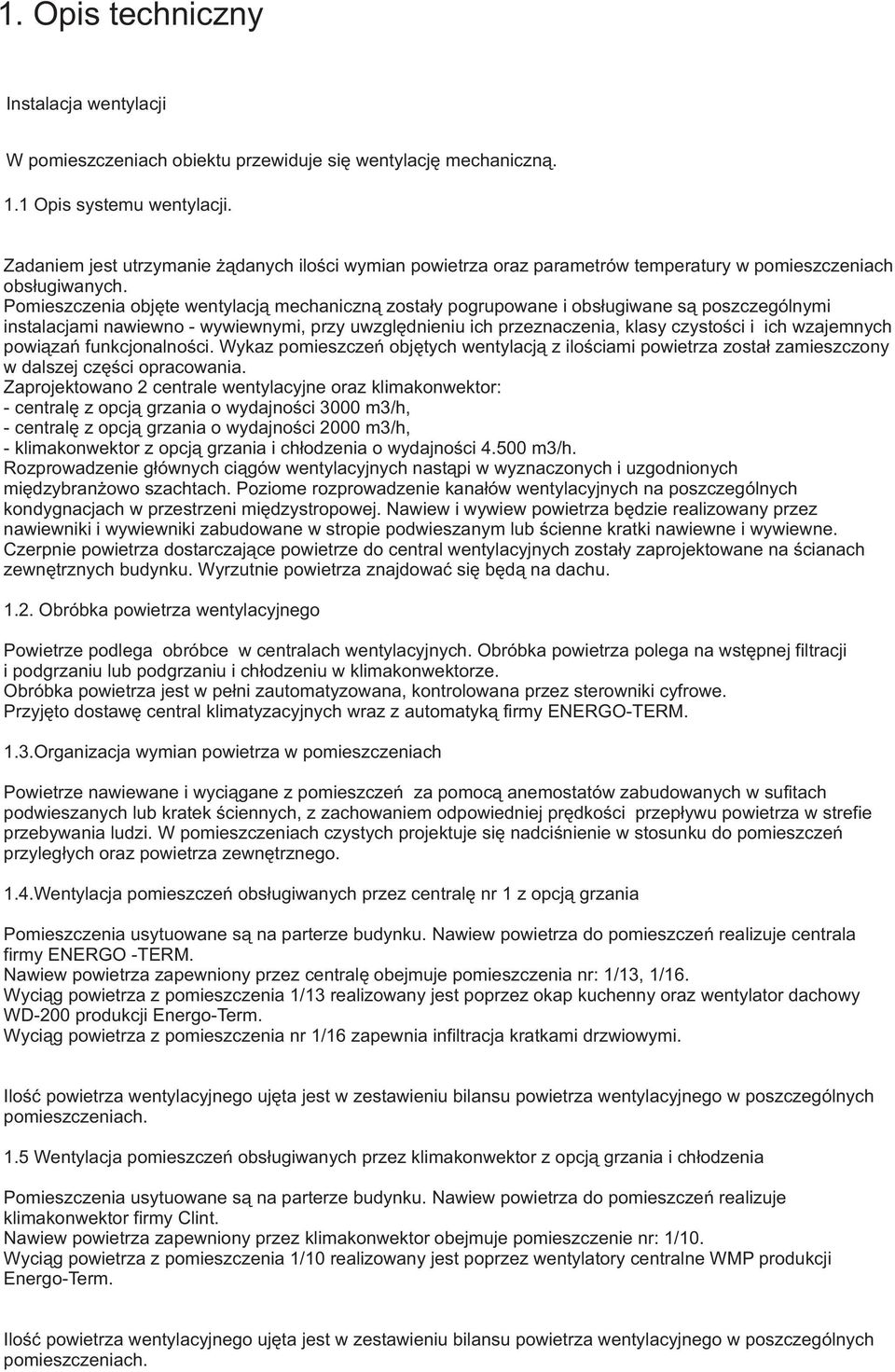

3 1. Opis techniczny Instalacja wentylacji W pomieszczeniach obiektu przewiduje siê wentylacjê mechaniczn¹. 1.1 Opis systemu wentylacji. Zadaniem jest utrzymanie ¹danych iloœci wymian powietrza oraz parametrów temperatury w pomieszczeniach obs³ugiwanych. Pomieszczenia objête wentylacj¹ mechaniczn¹ zosta³y pogrupowane i obs³ugiwane s¹ poszczególnymi instalacjami nawiewno - wywiewnymi, przy uwzglêdnieniu ich przeznaczenia, klasy czystoœci i ich wzajemnych powi¹zañ funkcjonalnoœci. Wykaz pomieszczeñ objêtych wentylacj¹ z iloœciami powietrza zosta³ zamieszczony w dalszej czêœci opracowania. Zaprojektowano 2 centrale wentylacyjne oraz klimakonwektor: - centralê z opcj¹ grzania o wydajnoœci 3000 m3/h, - centralê z opcj¹ grzania o wydajnoœci 2000 m3/h, - klimakonwektor z opcj¹ grzania i ch³odzenia o wydajnoœci m3/h. Rozprowadzenie g³ównych ci¹gów wentylacyjnych nast¹pi w wyznaczonych i uzgodnionych miêdzybran owo szachtach. Poziome rozprowadzenie kana³ów wentylacyjnych na poszczególnych kondygnacjach w przestrzeni miêdzystropowej. Nawiew i wywiew powietrza bêdzie realizowany przez nawiewniki i wywiewniki zabudowane w stropie podwieszanym lub œcienne kratki nawiewne i wywiewne. Czerpnie powietrza dostarczaj¹ce powietrze do central wentylacyjnych zosta³y zaprojektowane na œcianach zewnêtrznych budynku. Wyrzutnie powietrza znajdowaæ siê bêd¹ na dachu Obróbka powietrza wentylacyjnego Powietrze podlega obróbce w centralach wentylacyjnych. Obróbka powietrza polega na wstêpnej filtracji i podgrzaniu lub podgrzaniu i ch³odzeniu w klimakonwektorze. Obróbka powietrza jest w pe³ni zautomatyzowana, kontrolowana przez sterowniki cyfrowe. Przyjêto dostawê central klimatyzacyjnych wraz z automatyk¹ firmy ENERGO-TERM. 1.3.Organizacja wymian powietrza w pomieszczeniach Powietrze nawiewane i wyci¹gane z pomieszczeñ za pomoc¹ anemostatów zabudowanych w sufitach podwieszanych lub kratek œciennych, z zachowaniem odpowiedniej prêdkoœci przep³ywu powietrza w strefie przebywania ludzi. W pomieszczeniach czystych projektuje siê nadciœnienie w stosunku do pomieszczeñ przyleg³ych oraz powietrza zewnêtrznego. 1.4.Wentylacja pomieszczeñ obs³ugiwanych przez centralê nr 1 z opcj¹ grzania Pomieszczenia usytuowane s¹ na parterze budynku. Nawiew powietrza do pomieszczeñ realizuje centrala firmy ENERGO -TERM. Nawiew powietrza zapewniony przez centralê obejmuje pomieszczenia nr: 1/13, 1/16. Wyci¹g powietrza z pomieszczenia 1/13 realizowany jest poprzez okap kuchenny oraz wentylator dachowy WD-200 produkcji Energo-Term. Wyci¹g powietrza z pomieszczenia nr 1/16 zapewnia infiltracja kratkami drzwiowymi. 1.5 Wentylacja pomieszczeñ obs³ugiwanych przez klimakonwektor z opcj¹ grzania i ch³odzenia Pomieszczenia usytuowane s¹ na parterze budynku. Nawiew powietrza do pomieszczeñ realizuje klimakonwektor firmy Clint. Nawiew powietrza zapewniony przez klimakonwektor obejmuje pomieszczenie nr: 1/10. Wyci¹g powietrza z pomieszczenia 1/10 realizowany jest poprzez wentylatory centralne WMP produkcji Energo-Term.

4 1.6 Wentylacja pomieszczeñ obs³ugiwanych przez centralê nr 2 z opcj¹ grzania Pomieszczenia usytuowane s¹ na piêtrze budynku. Nawiew powietrza do pomieszczeñ realizuje centrala firmy ENERGO -TERM. Nawiew powietrza zapewniony przez centralê obejmuje pomieszczenia nr: 2/1, 2/9 2/10. Wyci¹g powietrza z pomieszczenia nr 2/9 realizowany jest poprzez wentylatory ZWS produkcji Energo-Term. Wyci¹g powietrza z pomieszczeñ nr 2/1, 2/10 zapewnia infiltracja kratkami drzwiowymi. 1.7.Wentylacja wyci¹gowa pomieszczeñ obs³ugiwanych przez centralne wentylatory wyci¹gowe WMP, ZWS oraz WKO produkcji Energo-Term oraz wentylatory STYL i WOKS produkcji Dospel.. Pomieszczenia objête wentylacj¹ wyci¹gow¹: 1/2, 1/3, 1/4, 1/5, 1/6, 1/7, 1/8, 1/9, 1/10, 1/11, 1/12, 1/14, 1/15, 1/17, 1/18, 1/20, 1/21, 1/22, 1/23, 1/26, 1/27, 2/1, 2/3, 2/4, 2/5, 2/7, 2/8, 2/11, 2/12, 2/13, 2/15, 2/16, 2/17. Nawiew powietrza do pomieszczeñ zapewnia infiltracja poprzez kratki w drzwiach lub higrosterowalne nawiewniki okienne. 1.8.Kana³y i kszta³tki Instalacjê kana³ow¹ wykonaæ nale y z blachy ocynkowanej. Elementy instalacji ³¹czone za pomoc¹ z³¹czek instalacyjnych z uszczelkami gumowymi. Podpory i wieszaki z elementów ocynkowanych. 1.9.Izolacja termiczna kana³ów i kszta³tek Wszystkie kana³y i kszta³tki instalacji nawiewnej i wywiewnej bêd¹ izolowane termicznie i akustycznie przy pomocy mat szklanych na folii aluminiowej o gruboœci 20 mm. Przejœcia kana³ów przez œciany i stropy wykonaæ z izolacj¹ akustyczn¹ /pianka pol./ 1.10.Regulacja mechaniczna wydatku i rozp³ywu powietrza. Z³ady nawiewne oraz wszystkie z³ady wywiewne posiadaj¹ przepustnice regulacyjne zabudowane przy urz¹dzeniach (wentylatory centralne i centrale wentylacyjne). Anemostaty nawiewne i wyci¹gowe posiadaj¹ skrzynki rozprê ne z regulacj¹ przep³ywu powietrza Monta central wentylacyjnych Centrale wentylacyjne firmy ENERGO -TERM przeznaczone do podwieszania w przestrzeni miêdzy stropem, a sufitem podwieszanym. Z centrali z odzyskiem ciep³a nale y wykonaæ odprowadzenie kondensatu T³umienie ha³asu w sieci kana³ów i wytyczne akustyczne Ha³as powsta³y przy pracy central wentylacyjnych i wentylatorów, a przenoszony wskutek przep³ywu powietrza w kana³ach, wyt³umiony bêdzie przy pomocy t³umików akustycznych, wbudowanych w odcinki kana³ów. Wentylatory centralne wyci¹gowe nie wymagaj¹ t³umików akustycznych, gdy emitowany ha³as nie przekracza 30 db Regulacja automatyczna i sterowanie Centrale wentylacyjne s¹ opcjonalnie wyposa one w uk³ady automatyki. Uk³ady te zbudowane s¹ w oparciu o komponenty renomowanych firm. Podstawow¹ funkcj¹ uk³adów automatyki jest stabilizacja temperatury powietrza nawiewanego lub w pomieszczeniu, w zale noœci od potrzeb. Innym zadaniem uk³adu automatyki jest zabezpieczenie elementów centrali przed uszkodzeniem w przypadku zaistnienia niekorzystnych warunków (np. zamarzniêcie nagrzewnicy wodnej). Za realizacjê tych funkcji odpowiada zespó³ czujników oraz elementów wykonawczych wspó³pracuj¹cych ze sterownikiem. Stany pracy centrali (np. zabrudzenie filtrów, zadzia³anie zabezpieczeñ) sygnalizowane s¹ za pomoc¹ lampek kontrolnych. Dziêki temu obs³uga w ³atwy sposób mo e zdiagnozowaæ ewentualne problemy w czasie eksploatacji. Centrala opcjonalnie wyposa ona jest w zegar tygodniowy pozwalaj¹cy zredukowaæ zu ycie energii np. w dni wolne od pracy lub w czasie nocy. Na ka dej centrali znajduje siê roz³¹cznik serwisowy od³¹czaj¹cy zasilanie od centrali w czasie prac konserwacyjno-remontowych.

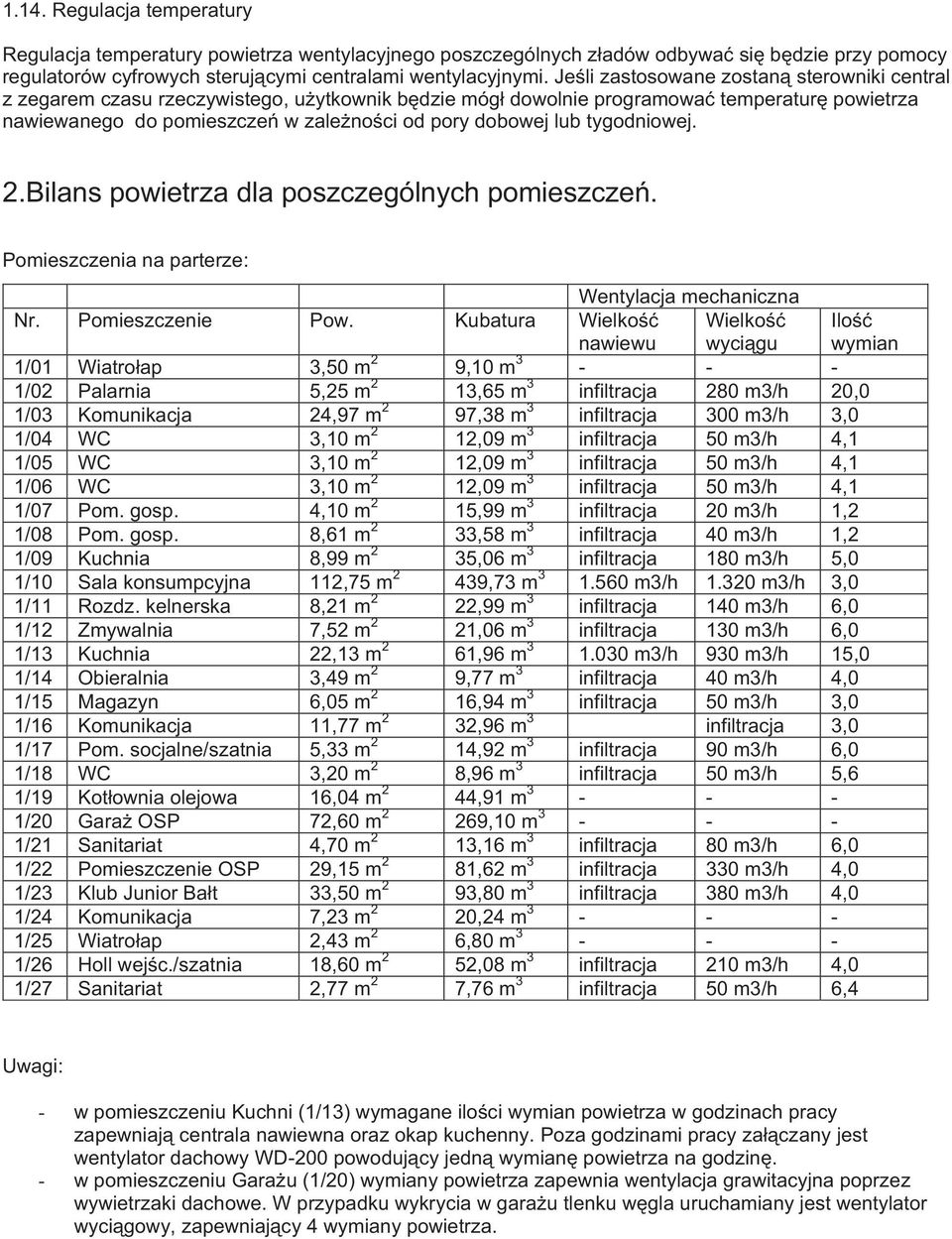

5 1.14. Regulacja temperatury Regulacja temperatury powietrza wentylacyjnego poszczególnych z³adów odbywaæ siê bêdzie przy pomocy regulatorów cyfrowych steruj¹cymi centralami wentylacyjnymi. Jeœli zastosowane zostan¹ sterowniki central z zegarem czasu rzeczywistego, u ytkownik bêdzie móg³ dowolnie programowaæ temperaturê powietrza nawiewanego do pomieszczeñ w zale noœci od pory dobowej lub tygodniowej. 2.Bilans powietrza dla poszczególnych pomieszczeñ. Pomieszczenia na parterze: Wentylacja mechaniczna Nr. Pomieszczenie Pow. Kubatura Wielkoœæ nawiewu Wielkoœæ wyci¹gu Iloœæ wymian 1/01 Wiatro³ap 3,50 m 2 9,10 m /02 Palarnia 5,25 m 2 13,65 m 3 infiltracja 280 m3/h 20,0 1/03 Komunikacja 24,97 m 2 97,38 m 3 infiltracja 300 m3/h 3,0 1/04 WC 3,10 m 2 12,09 m 3 infiltracja 50 m3/h 4,1 1/05 WC 3,10 m 2 12,09 m 3 infiltracja 50 m3/h 4,1 1/06 WC 3,10 m 2 12,09 m 3 infiltracja 50 m3/h 4,1 1/07 Pom. gosp. 4,10 m 2 15,99 m 3 infiltracja 20 m3/h 1,2 1/08 Pom. gosp. 8,61 m 2 33,58 m 3 infiltracja 40 m3/h 1,2 1/09 Kuchnia 8,99 m 2 35,06 m 3 infiltracja 180 m3/h 5,0 1/10 Sala konsumpcyjna 112,75 m 2 439,73 m m3/h m3/h 3,0 1/11 Rozdz. kelnerska 8,21 m 2 22,99 m 3 infiltracja 140 m3/h 6,0 1/12 Zmywalnia 7,52 m 2 21,06 m 3 infiltracja 130 m3/h 6,0 1/13 Kuchnia 22,13 m 2 61,96 m m3/h 930 m3/h 15,0 1/14 Obieralnia 3,49 m 2 9,77 m 3 infiltracja 40 m3/h 4,0 1/15 Magazyn 6,05 m 2 16,94 m 3 infiltracja 50 m3/h 3,0 1/16 Komunikacja 11,77 m 2 32,96 m 3 infiltracja 3,0 1/17 Pom. socjalne/szatnia 5,33 m 2 14,92 m 3 infiltracja 90 m3/h 6,0 1/18 WC 3,20 m 2 8,96 m 3 infiltracja 50 m3/h 5,6 1/19 Kot³ownia olejowa 16,04 m 2 44,91 m /20 Gara OSP 72,60 m 2 269,10 m /21 Sanitariat 4,70 m 2 13,16 m 3 infiltracja 80 m3/h 6,0 1/22 Pomieszczenie OSP 29,15 m 2 81,62 m 3 infiltracja 330 m3/h 4,0 1/23 Klub Junior Ba³t 33,50 m 2 93,80 m 3 infiltracja 380 m3/h 4,0 1/24 Komunikacja 7,23 m 2 20,24 m /25 Wiatro³ap 2,43 m 2 6,80 m /26 Holl wejœc./szatnia 18,60 m 2 52,08 m 3 infiltracja 210 m3/h 4,0 1/27 Sanitariat 2,77 m 2 7,76 m 3 infiltracja 50 m3/h 6,4 Uwagi: - w pomieszczeniu Kuchni (1/13) wymagane iloœci wymian powietrza w godzinach pracy zapewniaj¹ centrala nawiewna oraz okap kuchenny. Poza godzinami pracy za³¹czany jest wentylator dachowy WD-200 powoduj¹cy jedn¹ wymianê powietrza na godzinê. - w pomieszczeniu Gara u (1/20) wymiany powietrza zapewnia wentylacja grawitacyjna poprzez wywietrzaki dachowe. W przypadku wykrycia w gara u tlenku wêgla uruchamiany jest wentylator wyci¹gowy, zapewniaj¹cy 4 wymiany powietrza.

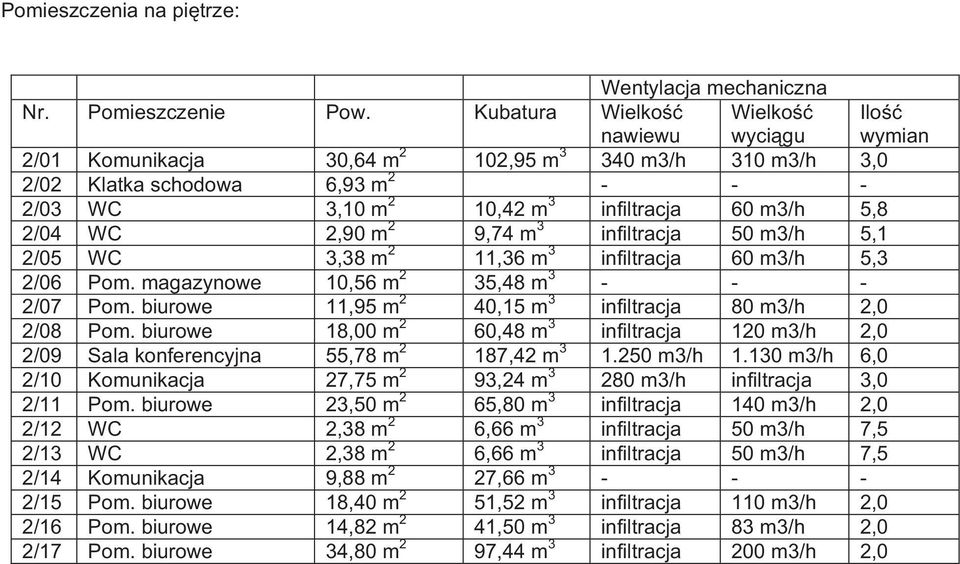

6 Pomieszczenia na piêtrze: Wentylacja mechaniczna Nr. Pomieszczenie Pow. Kubatura Wielkoœæ nawiewu Wielkoœæ wyci¹gu Iloœæ wymian 2/01 Komunikacja 30,64 m 2 102,95 m m3/h 310 m3/h 3,0 2/02 Klatka schodowa 6,93 m /03 WC 3,10 m 2 10,42 m 3 infiltracja 60 m3/h 5,8 2/04 WC 2,90 m 2 9,74 m 3 infiltracja 50 m3/h 5,1 2/05 WC 3,38 m 2 11,36 m 3 infiltracja 60 m3/h 5,3 2/06 Pom. magazynowe 10,56 m 2 35,48 m /07 Pom. biurowe 11,95 m 2 40,15 m 3 infiltracja 80 m3/h 2,0 2/08 Pom. biurowe 18,00 m 2 60,48 m 3 infiltracja 120 m3/h 2,0 2/09 Sala konferencyjna 55,78 m 2 187,42 m m3/h m3/h 6,0 2/10 Komunikacja 27,75 m 2 93,24 m m3/h infiltracja 3,0 2/11 Pom. biurowe 23,50 m 2 65,80 m 3 infiltracja 140 m3/h 2,0 2/12 WC 2,38 m 2 6,66 m 3 infiltracja 50 m3/h 7,5 2/13 WC 2,38 m 2 6,66 m 3 infiltracja 50 m3/h 7,5 2/14 Komunikacja 9,88 m 2 27,66 m /15 Pom. biurowe 18,40 m 2 51,52 m 3 infiltracja 110 m3/h 2,0 2/16 Pom. biurowe 14,82 m 2 41,50 m 3 infiltracja 83 m3/h 2,0 2/17 Pom. biurowe 34,80 m 2 97,44 m 3 infiltracja 200 m3/h 2,0
