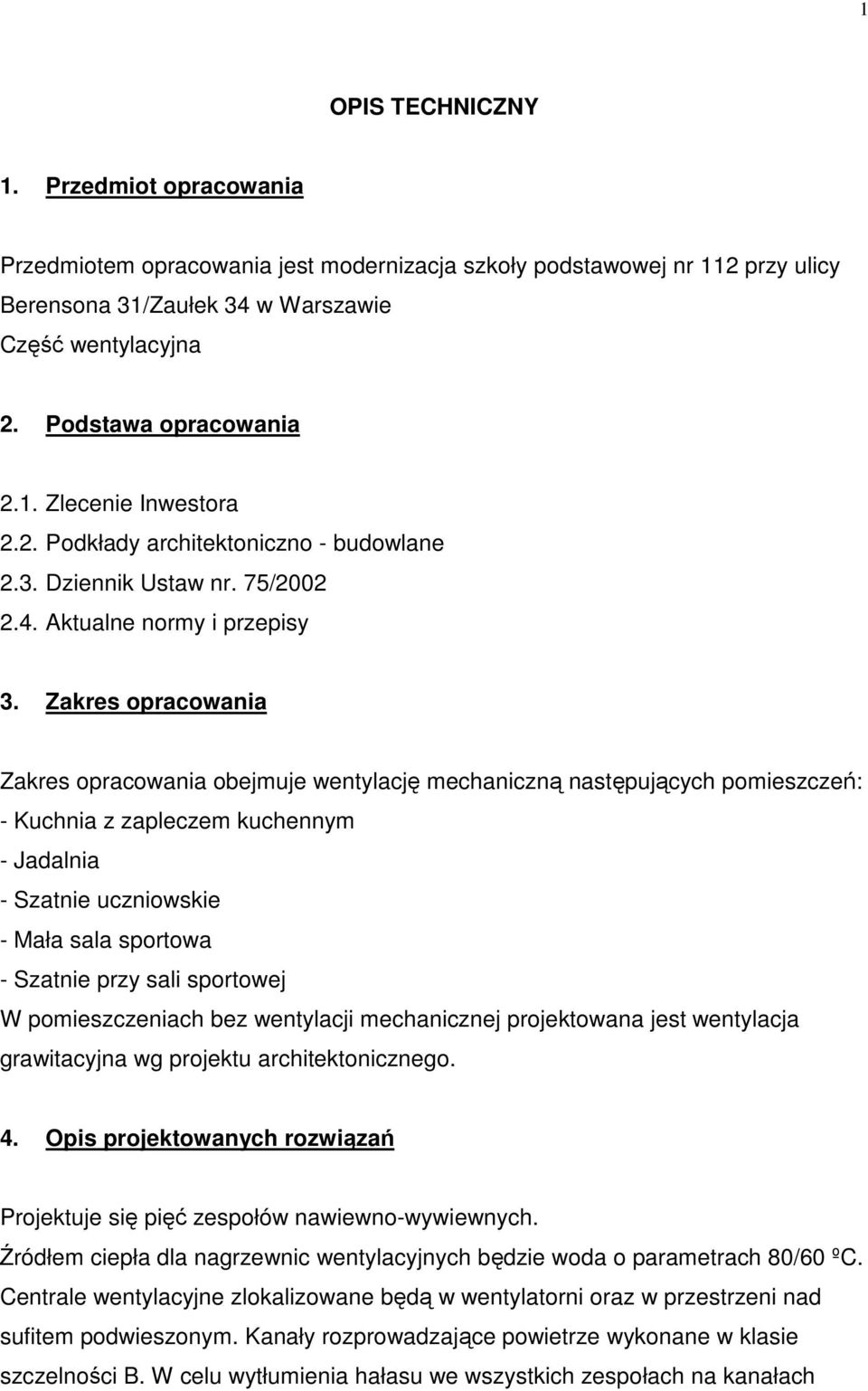

1 1 OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest modernizacja szkoły podstawowej nr 112 przy ulicy Berensona 31/Zaułek 34 w Warszawie Część wentylacyjna 2. Podstawa opracowania 2.1. Zlecenie Inwestora 2.2. Podkłady architektoniczno - budowlane 2.3. Dziennik Ustaw nr. 75/ Aktualne normy i przepisy 3. Zakres opracowania Zakres opracowania obejmuje wentylację mechaniczną następujących pomieszczeń: - Kuchnia z zapleczem kuchennym - Jadalnia - Szatnie uczniowskie - Mała sala sportowa - Szatnie przy sali sportowej W pomieszczeniach bez wentylacji mechanicznej projektowana jest wentylacja grawitacyjna wg projektu architektonicznego. 4. Opis projektowanych rozwiązań Projektuje się pięć zespołów nawiewno-wywiewnych. Źródłem ciepła dla nagrzewnic wentylacyjnych będzie woda o parametrach 80/60 ºC. Centrale wentylacyjne zlokalizowane będą w wentylatorni oraz w przestrzeni nad sufitem podwieszonym. Kanały rozprowadzające powietrze wykonane w klasie szczelności B. W celu wytłumienia hałasu we wszystkich zespołach na kanałach

Zakres opracowania Zakres opracowania obejmuje wentylację mechaniczną następujących pomieszczeń: - Kuchnia z zapleczem kuchennym - Jadalnia - Szatnie uczniowskie - Mała sala sportowa - Szatnie przy

2 2 nawiewnych i wywiewnych oraz czerpnych i wyrzutowych zastosowano tłumiki typu MSA firmy TROX. W pomieszczeniach sanitarnych zainstalowane będą wentylatorki wspomagające na kanałach wentylacji grawitacyjnej. Załączanie wentylatorów włącznikiem światła, wyłączanie z opóźnieniem czasowym. Zespół N1/W1 Zespół ten obsługuje kuchnię z zapleczem kuchennym Kuchnia V=224 m 3 Decydującym czynnikiem decydującym o wydajności powietrza wentylacyjnego są zyski ciepła od urządzeń. Pod okapem zlokalizowano następujące urządzenia wydzielające ciepło: - patelnia elektryczna 2730 W - kocioł warzelny 2670 W - kuchnia gazowa 4-palnikowa 4650 W - taboret gazowy 1-palnikowy 2x1170 = 2340 W - zestaw kociołków warzelnych 3150 W Łączne zyski ciepła do usunięcia przez okap W V= =2226 m 3 /h Zastosowano okap indukcyjny KVF z podwójną filtracją o wysokiej sprawności oczyszczania firmy Halton. Wydajność okapów wg doboru producenta okapów wynosi 4000 m 3 /h Dla wentylacji ogólnej przyjęto 20% całości powietrza wentylacyjnego tj m 3 /h. Ilość wymian w kuchni wyniesie: n = 5000 = w/h 224 B.0.16 Magazyn szaf chłodniczych V=50 m 3 Zyski ciepła od urządzeń 6.72 kw V = 4x50 = 200 m 3 /h Dodatkowo dla usunięcia zyków ciepła przyjęto klimatyzator typu split ścienny o mocy 7.1 kw przeznaczony do pracy w cyklu całorocznym.

Zespół N1/W1 Zespół ten obsługuje kuchnię z zapleczem kuchennym. 0.15 Kuchnia V=224 m 3 Decydującym czynnikiem decydującym o wydajności powietrza wentylacyjnego są zyski ciepła od urządzeń.

3 3 B.0.17 Magazyn ziemniaków 50 m 3 V = 3x50 = 150 m 3 /h B.0.18 Obieralnia 40 m 3 V = 5x40 = 200 m 3 /h B.0.19 Zmywalnia 45 m 3 Projektuje się 10 wymian na godzinę V = 10x45 = 450 m 3 /h B.0.05 Magazyn kiszonek 20 m 3 V = 3x20 = 60 m 3 /h B.0.09 Magazyn przetworów 20 m 3 V = 3x20 = 60 m 3 /h B.0.12 Magazyn zasobów 20 m 3 V = 3x20 = 60 m 3 /h B Magazyn produktów suchych 64 m 3 V = 3x64 = 192 m 3 /h Łączna wydajność zespołu N1-W1 V= = =6380 m 3 /h Przyjęto centralę nawiewno-wywiewną z odzyskiem ciepła na wymienniku krzyżowym. Zespół N2/W2 Zespół obsługuje jadalnię. B.0.20 Jadalnia V=514 m 3 W jadalni jest 100 miejsc, przyjęto 25 m 3 /h na osobę V = 100 x 25 = 2500 m 3 /h Ilość wymian n = 2500 = 4. 9 w/h 514

suchych 64 m 3 V = 3x64 = 192 m 3 /h Łączna wydajność zespołu N1-W1 V=5000+200+150=200+450+60+60+60+200=6380 m 3 /h Przyjęto centralę nawiewno-wywiewną z odzyskiem ciepła na wymienniku

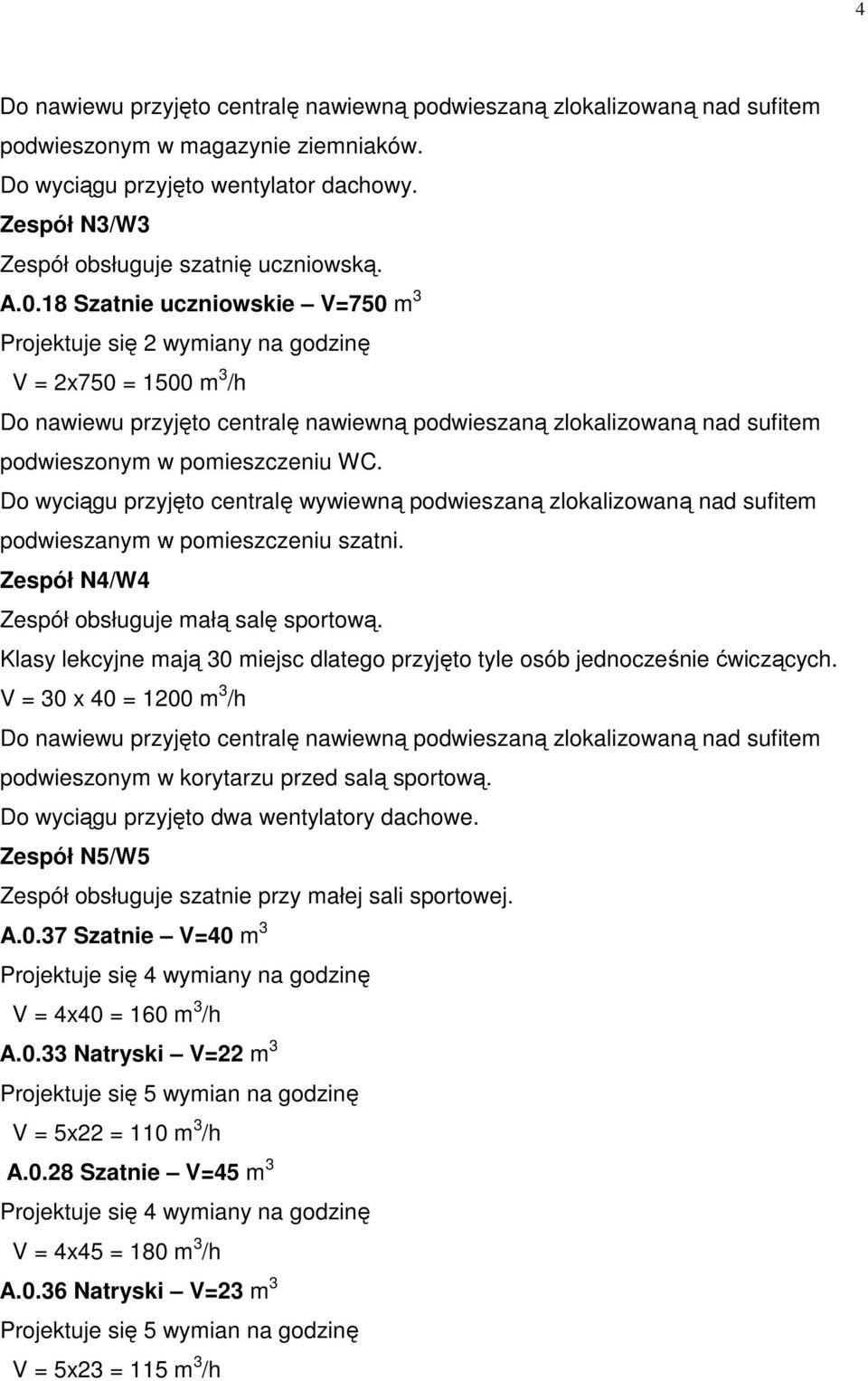

4 4 podwieszonym w magazynie ziemniaków. Do wyciągu przyjęto wentylator dachowy. Zespół N3/W3 Zespół obsługuje szatnię uczniowską. A.0.18 Szatnie uczniowskie V=750 m 3 Projektuje się 2 wymiany na godzinę V = 2x750 = 1500 m 3 /h podwieszonym w pomieszczeniu WC. Do wyciągu przyjęto centralę wywiewną podwieszaną zlokalizowaną nad sufitem podwieszanym w pomieszczeniu szatni. Zespół N4/W4 Zespół obsługuje małą salę sportową. Klasy lekcyjne mają 30 miejsc dlatego przyjęto tyle osób jednocześnie ćwiczących. V = 30 x 40 = 1200 m 3 /h podwieszonym w korytarzu przed salą sportową. Do wyciągu przyjęto dwa wentylatory dachowe. Zespół N5/W5 Zespół obsługuje szatnie przy małej sali sportowej. A.0.37 Szatnie V=40 m 3 V = 4x40 = 160 m 3 /h A.0.33 Natryski V=22 m 3 Projektuje się 5 wymian na godzinę V = 5x22 = 110 m 3 /h A.0.28 Szatnie V=45 m 3 V = 4x45 = 180 m 3 /h A.0.36 Natryski V=23 m 3 Projektuje się 5 wymian na godzinę V = 5x23 = 115 m 3 /h

Do wyciągu przyjęto centralę wywiewną podwieszaną zlokalizowaną nad sufitem podwieszanym w pomieszczeniu szatni. Zespół N4/W4 Zespół obsługuje małą salę sportową.

5 5 Łączna wydajność zespołu N5 V= =570 m 3 /h podwieszonym w szatni. Do wyciągu przyjęto z każdego pomieszczenia wentylatory kanałowe. 5. Uwagi montażowe i wykonawcze - kanały o długości większej niż 2m podzielić na odcinki nie dłuższe niż 2m. - wykonać na kanałach otwory rewizyjne do dezynfekcji i czyszczenia. - segmenty kanałów i elementów wentylacyjnych połączyć przewodem ochronnym CC typu LGY 4 mm 2 i podłączyć do szyny wyrównawczej 6. Izolacje Wszystkie kanały wentylacyjne czerpne i nawiewne izolować matami z wełny mineralnej grubości 3 cm. 7. Zagadnienia p.poż. Przy prowadzeniu prac niebezpiecznych pożarowo należy przestrzegać: Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dz. U. z dnia r. Nr 121). - przejścia kanałów przez przegrody budowlane należy uszczelnić materiałem niepalnym np. pianką PYROSAFE Na wyjściu kanałów z wentylatorni zastosowano klapy p.poż EIS Zagadnienia BHP Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywaniu robót budowlanych. (Dz. U. z dnia r. Nr 47, poz. 401).

- segmenty kanałów i elementów wentylacyjnych połączyć przewodem ochronnym CC typu LGY 4 mm 2 i podłączyć do szyny wyrównawczej 6.

6 6 9. Zapotrzebowanie czynników energetycznych Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywaniu robót budowlanych. (Dz. U. z dnia r. Nr 47, poz. 401). - Zapotrzebowanie mocy elektrycznej N= 15 kw - Zapotrzebowanie ciepła Q=131 kw
