1 Część opisowa 1. Cel i zakres opracowania 2. Opis instalacji wentylacji mechanicznej 3. Wytyczne branżowe Cześć rysunkowa Skala 1. Plan sytuacyjny - 2. Instalacja wentylacji mechanicznej rzut parteru 1:50 3. Instalacja wentylacji mechanicznej przekrój 1:50 1

Wytyczne branżowe Cześć rysunkowa Skala 1. Plan sytuacyjny - 2.

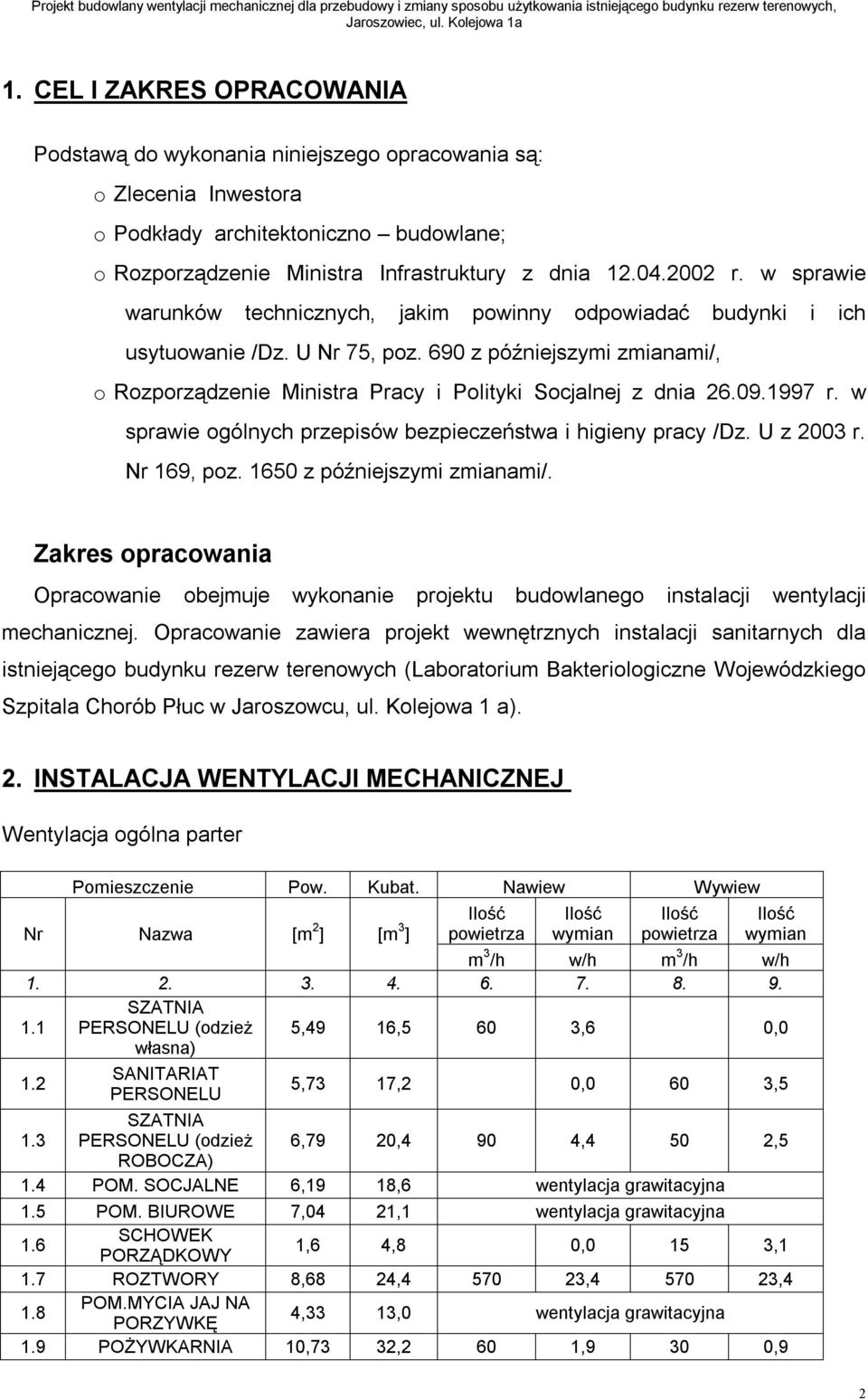

2 1. CEL I ZAKRES OPRACOWANIA Podstawą do wykonania niniejszego opracowania są: o Zlecenia Inwestora o Podkłady architektoniczno budowlane; o Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U Nr 75, poz. 690 z późniejszymi zmianami/, o Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy /Dz. U z 2003 r. Nr 169, poz z późniejszymi zmianami/. Zakres opracowania Opracowanie obejmuje wykonanie projektu budowlanego instalacji wentylacji mechanicznej. Opracowanie zawiera projekt wewnętrznych instalacji sanitarnych dla istniejącego budynku rezerw terenowych (Laboratorium Bakteriologiczne Wojewódzkiego Szpitala Chorób Płuc w Jaroszowcu, ul. Kolejowa 1 a). 2. INSTALACJA WENTYLACJI MECHANICZNEJ Wentylacja ogólna parter Pomieszczenie Pow. Kubat. Nawiew Wywiew powietrza wymian powietrza wymian Nr Nazwa [m 2 ] [m 3 ] m 3 /h w/h m 3 /h w/h SZATNIA 1.1 PERSONELU (odzież 5,49 16,5 60 3,6 0,0 własna) 1.2 SANITARIAT PERSONELU 5,73 17,2 0,0 60 3,5 1.3 SZATNIA PERSONELU (odzież 6,79 20,4 90 4,4 50 2,5 ROBOCZA) 1.4 POM. SOCJALNE 6,19 18,6 wentylacja grawitacyjna 1.5 POM. BIUROWE 7,04 21,1 wentylacja grawitacyjna 1.6 SCHOWEK PORZĄDKOWY 1,6 4,8 0,0 15 3,1 1.7 ROZTWORY 8,68 24, , ,4 1.8 POM.MYCIA JAJ NA PORZYWKĘ 4,33 13,0 wentylacja grawitacyjna 1.9 POŻYWKARNIA 10,73 32,2 60 1,9 30 0,9 2

1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy /Dz. U z 2003 r. Nr 169, poz. 1650 z późniejszymi zmianami/.

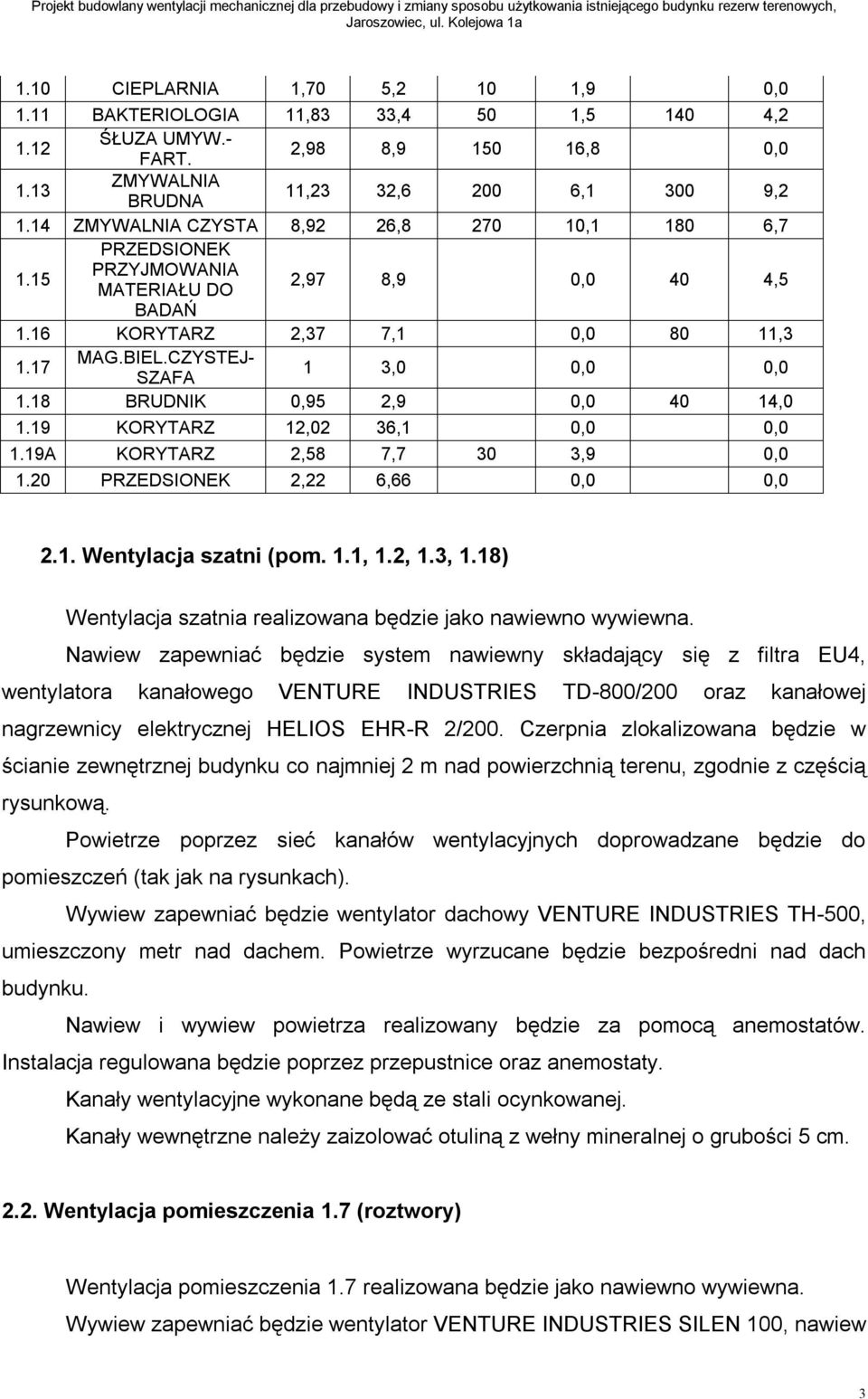

3 1.10 CIEPLARNIA 1,70 5,2 10 1,9 0, BAKTERIOLOGIA 11,83 33,4 50 1, , ŚŁUZA UMYW.- FART. 2,98 8, ,8 0, ZMYWALNIA BRUDNA 11,23 32, , , ZMYWALNIA CZYSTA 8,92 26, , , PRZEDSIONEK PRZYJMOWANIA MATERIAŁU DO 2,97 8,9 0,0 40 4,5 BADAŃ 1.16 KORYTARZ 2,37 7,1 0, , MAG.BIEL.CZYSTEJ- SZAFA 1 3,0 0,0 0, BRUDNIK 0,95 2,9 0, , KORYTARZ 12,02 36,1 0,0 0,0 1.19A KORYTARZ 2,58 7,7 30 3,9 0, PRZEDSIONEK 2,22 6,66 0,0 0, Wentylacja szatni (pom. 1.1, 1.2, 1.3, 1.18) Wentylacja szatnia realizowana będzie jako nawiewno wywiewna. Nawiew zapewniać będzie system nawiewny składający się z filtra EU4, wentylatora kanałowego VENTURE INDUSTRIES TD-800/200 oraz kanałowej nagrzewnicy elektrycznej HELIOS EHR-R 2/200. Czerpnia zlokalizowana będzie w ścianie zewnętrznej budynku co najmniej 2 m nad powierzchnią terenu, zgodnie z częścią rysunkową. Powietrze poprzez sieć kanałów wentylacyjnych doprowadzane będzie do pomieszczeń (tak jak na rysunkach). Wywiew zapewniać będzie wentylator dachowy VENTURE INDUSTRIES TH-500, umieszczony metr nad dachem. Powietrze wyrzucane będzie bezpośredni nad dach budynku. Nawiew i wywiew powietrza realizowany będzie za pomocą anemostatów. Instalacja regulowana będzie poprzez przepustnice oraz anemostaty. Kanały wentylacyjne wykonane będą ze stali ocynkowanej. Kanały wewnętrzne należy zaizolować otuliną z wełny mineralnej o grubości 5 cm Wentylacja pomieszczenia 1.7 (roztwory) Wentylacja pomieszczenia 1.7 realizowana będzie jako nawiewno wywiewna. Wywiew zapewniać będzie wentylator VENTURE INDUSTRIES SILEN 100, nawiew 3

18 BRUDNIK 0,95 2,9 0,0 40 14,0 1.19 KORYTARZ 12,02 36,1 0,0 0,0 1.19A KORYTARZ 2,58 7,7 30 3,9 0,0 1.20 PRZEDSIONEK 2,22 6,66 0,0 0,0 2.1. Wentylacja szatni (pom. 1.1, 1.2, 1.3, 1.

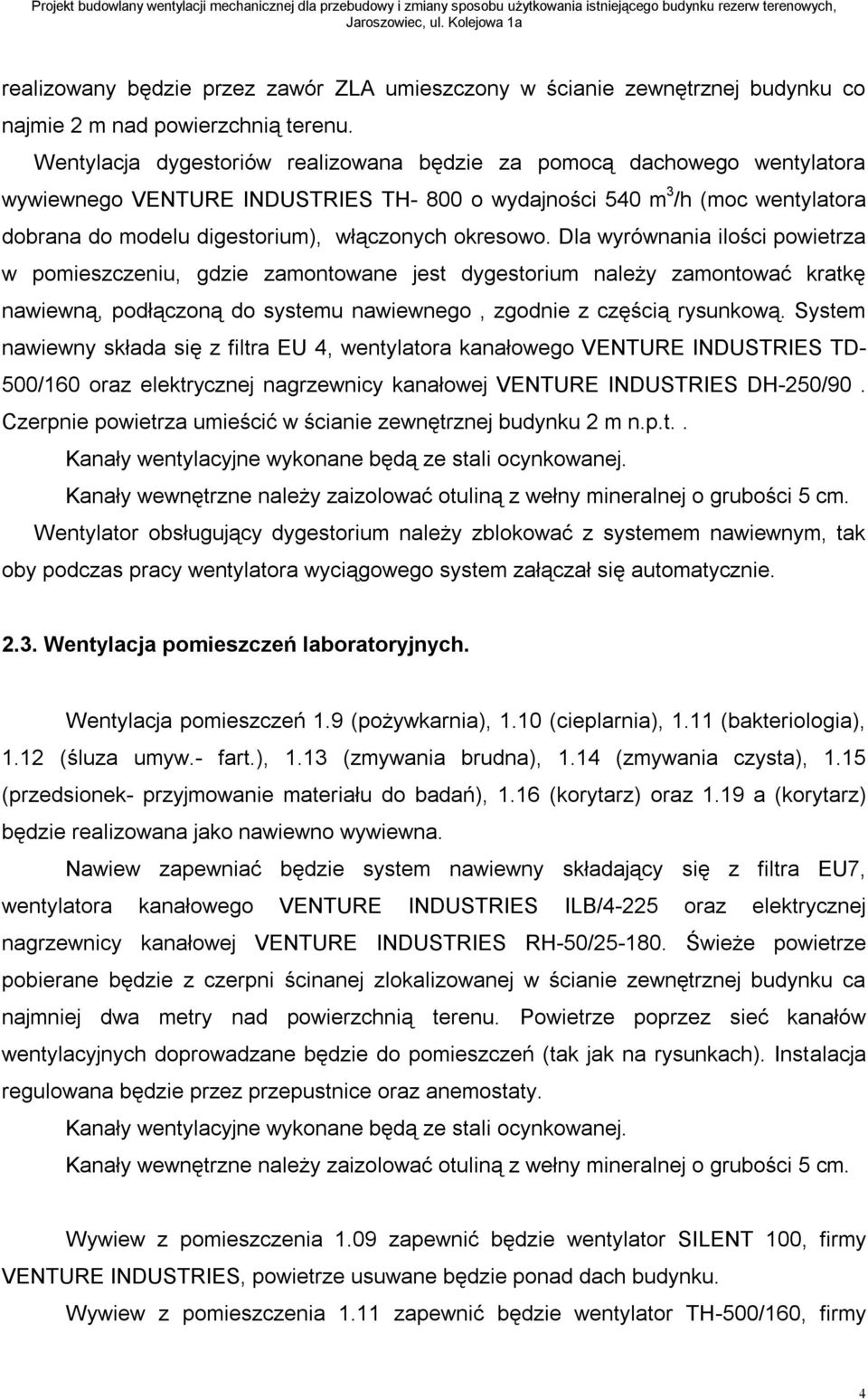

4 realizowany będzie przez zawór ZLA umieszczony w ścianie zewnętrznej budynku co najmie 2 m nad powierzchnią terenu. Wentylacja dygestoriów realizowana będzie za pomocą dachowego wentylatora wywiewnego VENTURE INDUSTRIES TH- 800 o wydajności 540 m 3 /h (moc wentylatora dobrana do modelu digestorium), włączonych okresowo. Dla wyrównania ilości powietrza w pomieszczeniu, gdzie zamontowane jest dygestorium należy zamontować kratkę nawiewną, podłączoną do systemu nawiewnego, zgodnie z częścią rysunkową. System nawiewny składa się z filtra EU 4, wentylatora kanałowego VENTURE INDUSTRIES TD- 500/160 oraz elektrycznej nagrzewnicy kanałowej VENTURE INDUSTRIES DH-250/90. Czerpnie powietrza umieścić w ścianie zewnętrznej budynku 2 m n.p.t.. Kanały wentylacyjne wykonane będą ze stali ocynkowanej. Kanały wewnętrzne należy zaizolować otuliną z wełny mineralnej o grubości 5 cm. Wentylator obsługujący dygestorium należy zblokować z systemem nawiewnym, tak oby podczas pracy wentylatora wyciągowego system załączał się automatycznie Wentylacja pomieszczeń laboratoryjnych. Wentylacja pomieszczeń 1.9 (pożywkarnia), 1.10 (cieplarnia), 1.11 (bakteriologia), 1.12 (śluza umyw.- fart.), 1.13 (zmywania brudna), 1.14 (zmywania czysta), 1.15 (przedsionek- przyjmowanie materiału do badań), 1.16 (korytarz) oraz 1.19 a (korytarz) będzie realizowana jako nawiewno wywiewna. Nawiew zapewniać będzie system nawiewny składający się z filtra EU7, wentylatora kanałowego VENTURE INDUSTRIES ILB/4-225 oraz elektrycznej nagrzewnicy kanałowej VENTURE INDUSTRIES RH-50/ Świeże powietrze pobierane będzie z czerpni ścinanej zlokalizowanej w ścianie zewnętrznej budynku ca najmniej dwa metry nad powierzchnią terenu. Powietrze poprzez sieć kanałów wentylacyjnych doprowadzane będzie do pomieszczeń (tak jak na rysunkach). Instalacja regulowana będzie przez przepustnice oraz anemostaty. Kanały wentylacyjne wykonane będą ze stali ocynkowanej. Kanały wewnętrzne należy zaizolować otuliną z wełny mineralnej o grubości 5 cm. Wywiew z pomieszczenia 1.09 zapewnić będzie wentylator SILENT 100, firmy VENTURE INDUSTRIES, powietrze usuwane będzie ponad dach budynku. Wywiew z pomieszczenia 1.11 zapewnić będzie wentylator TH-500/160, firmy 4

okresowo. Dla wyrównania ilości powietrza w pomieszczeniu, gdzie zamontowane jest dygestorium należy zamontować kratkę nawiewną, podłączoną do systemu nawiewnego, zgodnie z częścią rysunkową.

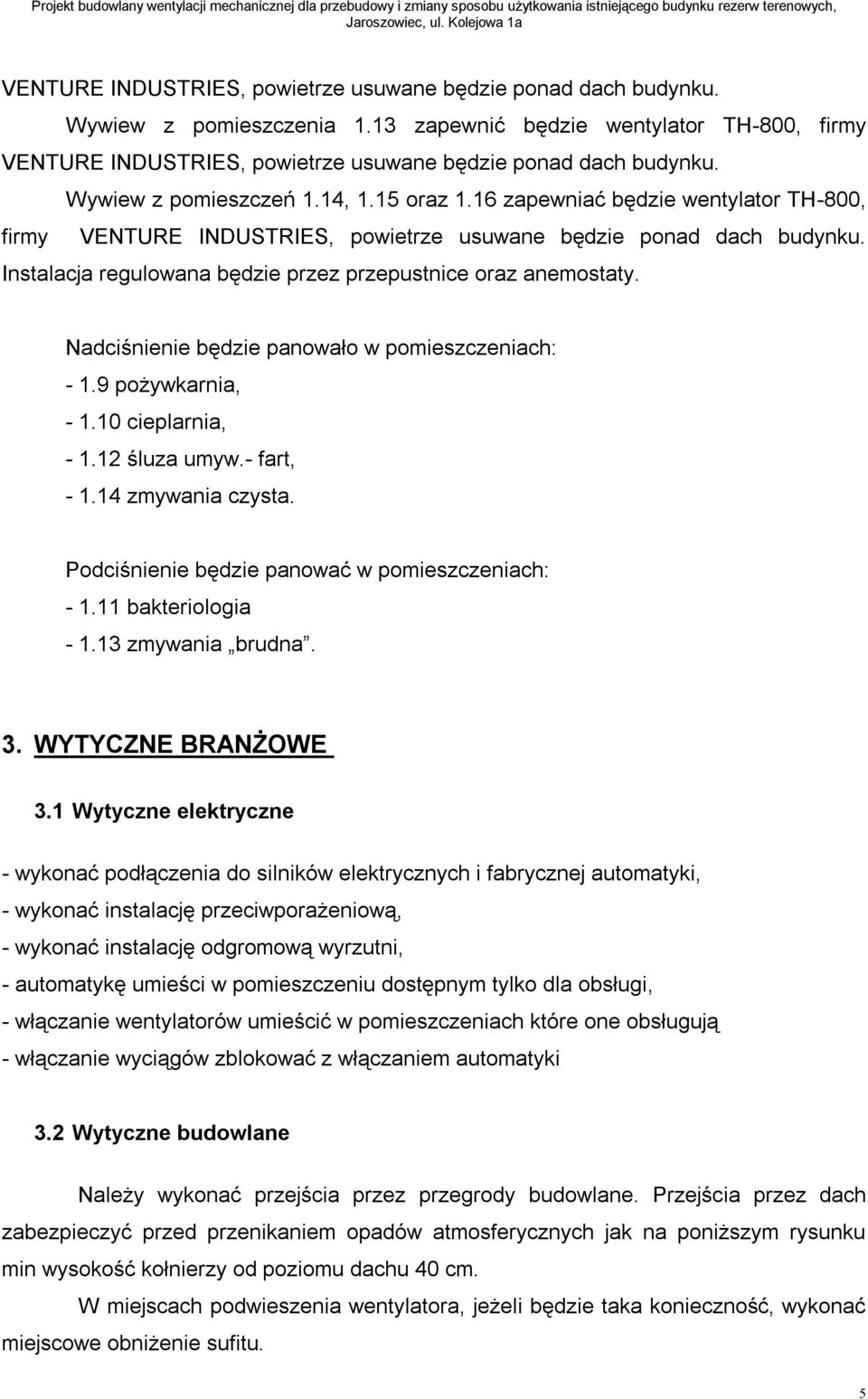

5 VENTURE INDUSTRIES, powietrze usuwane będzie ponad dach budynku. Wywiew z pomieszczenia 1.13 zapewnić będzie wentylator TH-800, firmy VENTURE INDUSTRIES, powietrze usuwane będzie ponad dach budynku. Wywiew z pomieszczeń 1.14, 1.15 oraz 1.16 zapewniać będzie wentylator TH-800, firmy VENTURE INDUSTRIES, powietrze usuwane będzie ponad dach budynku. Instalacja regulowana będzie przez przepustnice oraz anemostaty. Nadciśnienie będzie panowało w pomieszczeniach: pożywkarnia, cieplarnia, śluza umyw.- fart, zmywania czysta. Podciśnienie będzie panować w pomieszczeniach: bakteriologia zmywania brudna. 3. WYTYCZNE BRANŻOWE 3.1 Wytyczne elektryczne - wykonać podłączenia do silników elektrycznych i fabrycznej automatyki, - wykonać instalację przeciwporażeniową, - wykonać instalację odgromową wyrzutni, - automatykę umieści w pomieszczeniu dostępnym tylko dla obsługi, - włączanie wentylatorów umieścić w pomieszczeniach które one obsługują - włączanie wyciągów zblokować z włączaniem automatyki 3.2 Wytyczne budowlane Należy wykonać przejścia przez przegrody budowlane. Przejścia przez dach zabezpieczyć przed przenikaniem opadów atmosferycznych jak na poniższym rysunku min wysokość kołnierzy od poziomu dachu 40 cm. W miejscach podwieszenia wentylatora, jeżeli będzie taka konieczność, wykonać miejscowe obniżenie sufitu. 5

Instalacja regulowana będzie przez przepustnice oraz anemostaty. Nadciśnienie będzie panowało w pomieszczeniach: - 1.9 pożywkarnia, - 1.10 cieplarnia, - 1.12 śluza umyw.- fart, - 1.14 zmywania czysta.

6 3.3 BHP - opracować instrukcję obsługi dla instalacji, - wykonać instalację przeciwporażeniową dla podłączenia silników elektrycznych. 3.4 Wytyczne ppoż. - wykonać instalacje z materiałów nie palnych -przy przejściach kanałów przez strefy oddzielenia pożarowego zainstalować klapy przeciwpożarowe. - przejścia instalacji przez przegrody budowlane oddzielenia pożarowego wykonać w odpowiednich zabezpieczeniach pożarowych i w danej klasie. 3.5 Wykonawstwo Instalację wykonać zgodnie z Warunkami wykonania i odbioru robót budowlano montażowych cz. II Instalacje sanitarne i przemysłowe 6

- wykonać instalacje z materiałów nie palnych -przy przejściach kanałów przez strefy oddzielenia pożarowego zainstalować klapy przeciwpożarowe.
