OPIS TECHNICZNY I OBLICZENIA Instalacja wentylacji mechanicznej

Transkrypt

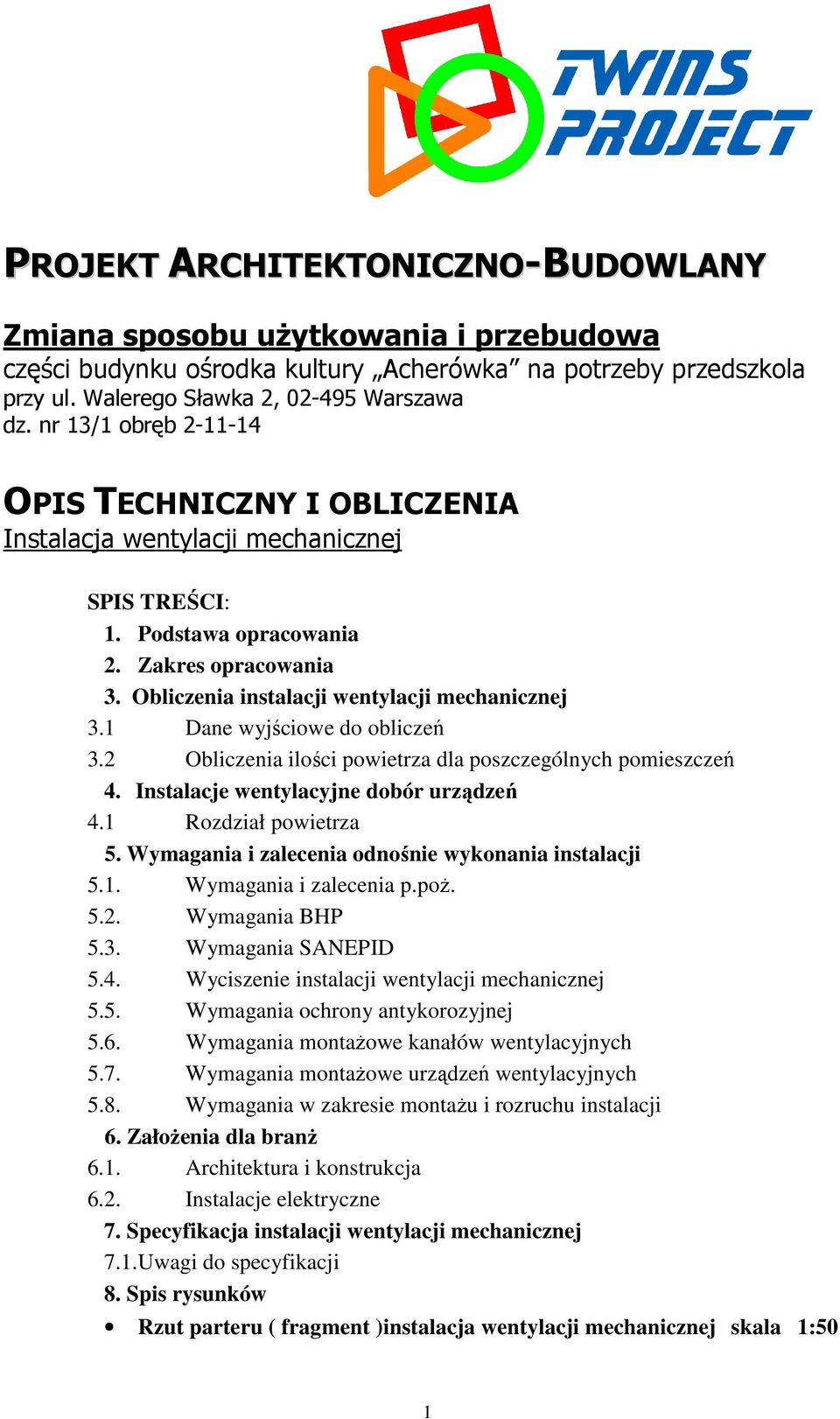

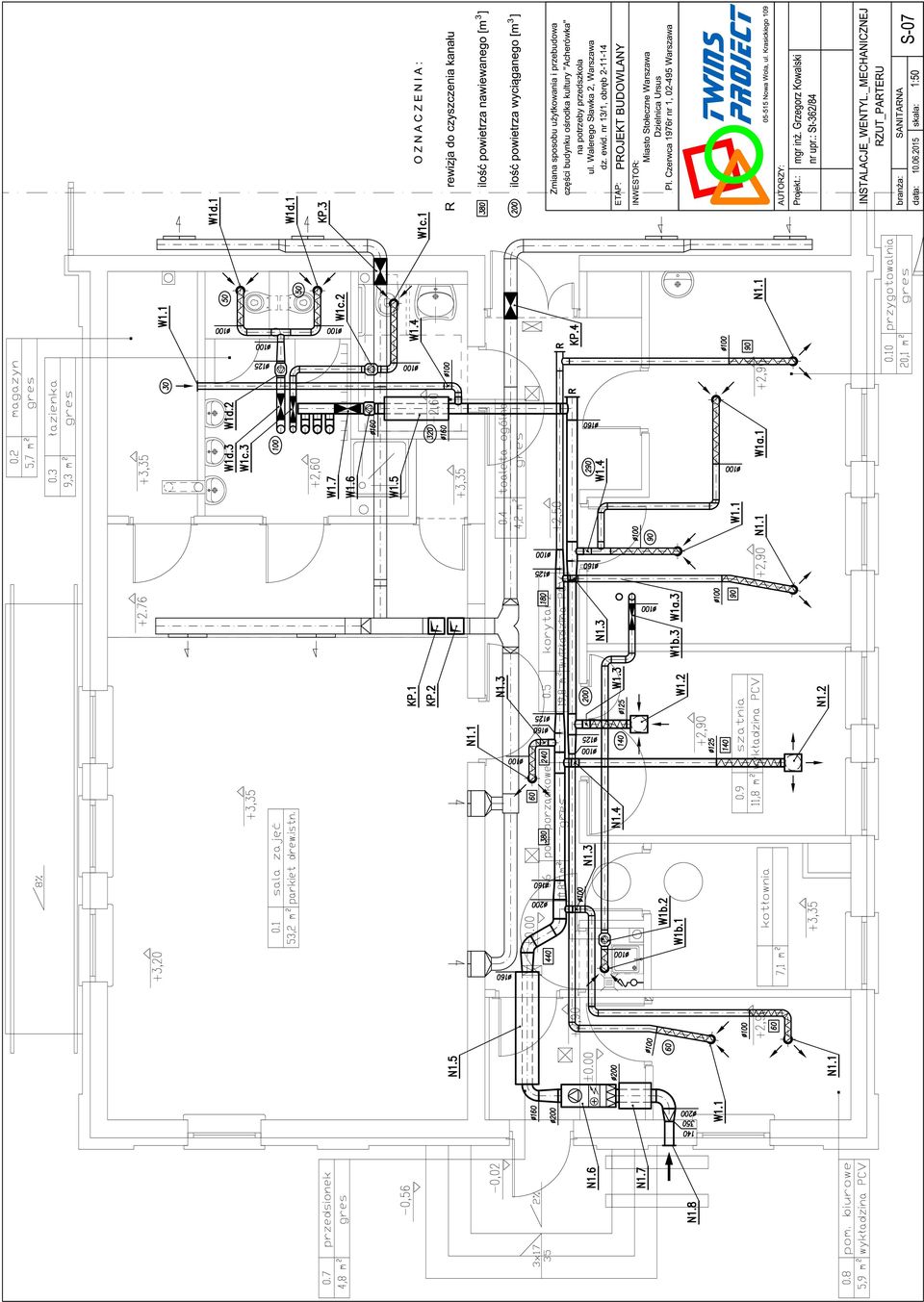

1 PROJEKT ARCHITEKTONICZNO-BUDOWLANY Zmiana sposobu uŝytkowania i przebudowa części budynku ośrodka kultury Acherówka na potrzeby przedszkola przy ul. Walerego Sławka 2, Warszawa dz. nr 13/1 obręb OPIS TECHNICZNY I OBLICZENIA Instalacja wentylacji mechanicznej SPIS TREŚCI: 1. Podstawa opracowania 2. Zakres opracowania 3. Obliczenia instalacji wentylacji mechanicznej 3.1 Dane wyjściowe do obliczeń 3.2 Obliczenia ilości powietrza dla poszczególnych pomieszczeń 4. Instalacje wentylacyjne dobór urządzeń 4.1 Rozdział powietrza 5. Wymagania i zalecenia odnośnie wykonania instalacji 5.1. Wymagania i zalecenia p.poŝ Wymagania BHP 5.3. Wymagania SANEPID 5.4. Wyciszenie instalacji wentylacji mechanicznej 5.5. Wymagania ochrony antykorozyjnej 5.6. Wymagania montaŝowe kanałów wentylacyjnych 5.7. Wymagania montaŝowe urządzeń wentylacyjnych 5.8. Wymagania w zakresie montaŝu i rozruchu instalacji 6. ZałoŜenia dla branŝ 6.1. Architektura i konstrukcja 6.2. Instalacje elektryczne 7. Specyfikacja instalacji wentylacji mechanicznej 7.1.Uwagi do specyfikacji 8. Spis rysunków Rzut parteru ( fragment )instalacja wentylacji mechanicznej skala 1:50 1

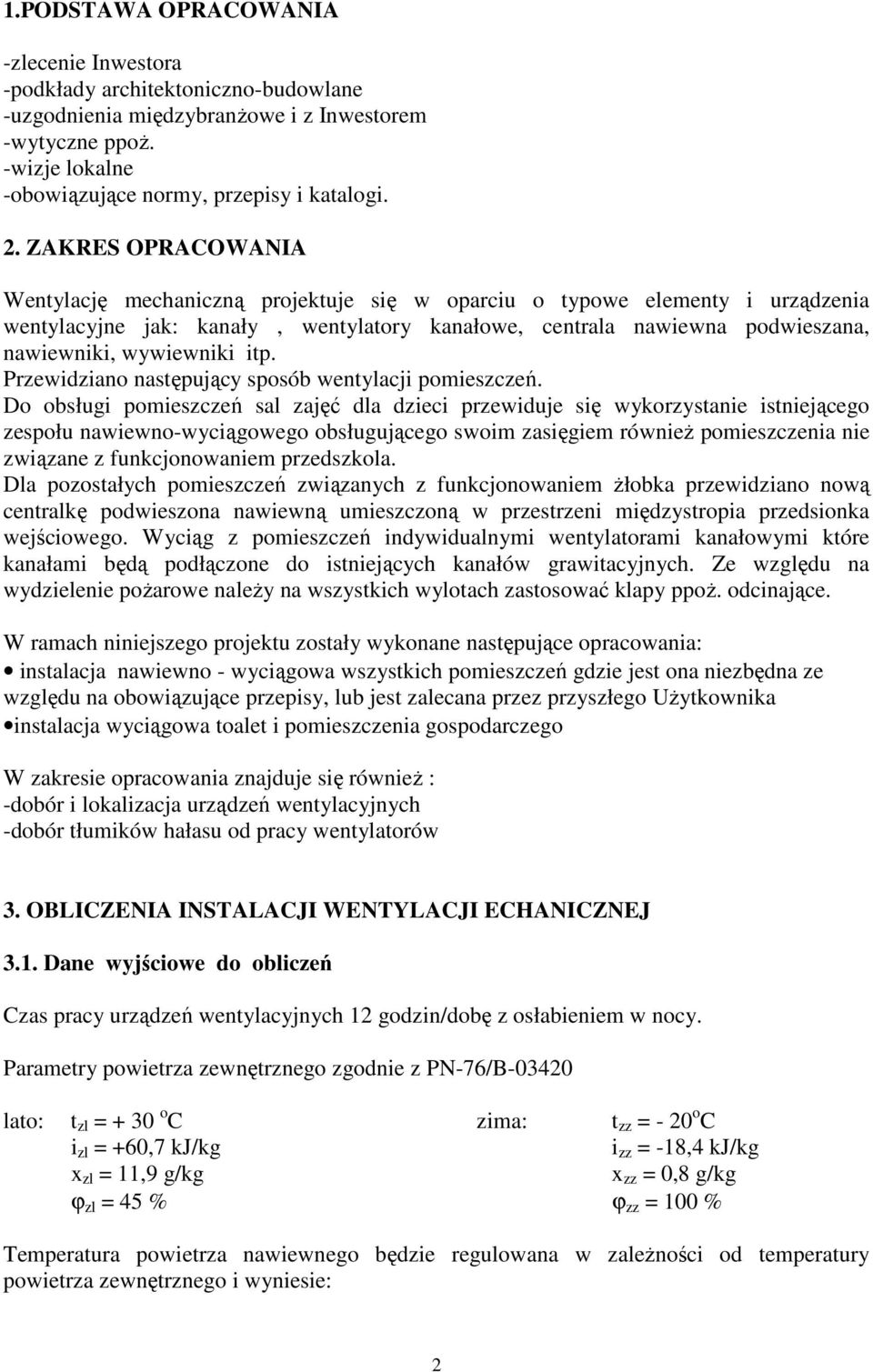

2 1.PODSTAWA OPRACOWANIA -zlecenie Inwestora -podkłady architektoniczno-budowlane -uzgodnienia międzybranŝowe i z Inwestorem -wytyczne ppoŝ. -wizje lokalne -obowiązujące normy, przepisy i katalogi. 2. ZAKRES OPRACOWANIA Wentylację mechaniczną projektuje się w oparciu o typowe elementy i urządzenia wentylacyjne jak: kanały, wentylatory kanałowe, centrala nawiewna podwieszana, nawiewniki, wywiewniki itp. Przewidziano następujący sposób wentylacji pomieszczeń. Do obsługi pomieszczeń sal zajęć dla dzieci przewiduje się wykorzystanie istniejącego zespołu nawiewno-wyciągowego obsługującego swoim zasięgiem równieŝ pomieszczenia nie związane z funkcjonowaniem przedszkola. Dla pozostałych pomieszczeń związanych z funkcjonowaniem Ŝłobka przewidziano nową centralkę podwieszona nawiewną umieszczoną w przestrzeni międzystropia przedsionka wejściowego. Wyciąg z pomieszczeń indywidualnymi wentylatorami kanałowymi które kanałami będą podłączone do istniejących kanałów grawitacyjnych. Ze względu na wydzielenie poŝarowe naleŝy na wszystkich wylotach zastosować klapy ppoŝ. odcinające. W ramach niniejszego projektu zostały wykonane następujące opracowania: instalacja nawiewno - wyciągowa wszystkich pomieszczeń gdzie jest ona niezbędna ze względu na obowiązujące przepisy, lub jest zalecana przez przyszłego UŜytkownika instalacja wyciągowa toalet i pomieszczenia gospodarczego W zakresie opracowania znajduje się równieŝ : -dobór i lokalizacja urządzeń wentylacyjnych -dobór tłumików hałasu od pracy wentylatorów 3. OBLICZENIA INSTALACJI WENTYLACJI ECHANICZNEJ 3.1. Dane wyjściowe do obliczeń Czas pracy urządzeń wentylacyjnych 12 godzin/dobę z osłabieniem w nocy. Parametry powietrza zewnętrznego zgodnie z PN-76/B lato: t zl = + 30 o C zima: t zz = - 20 o C i zl = +60,7 kj/kg i zz = -18,4 kj/kg x zl = 11,9 g/kg x zz = 0,8 g/kg ϕ zl = 45 % ϕ zz = 100 % Temperatura powietrza nawiewnego będzie regulowana w zaleŝności od temperatury powietrza zewnętrznego i wyniesie: 2

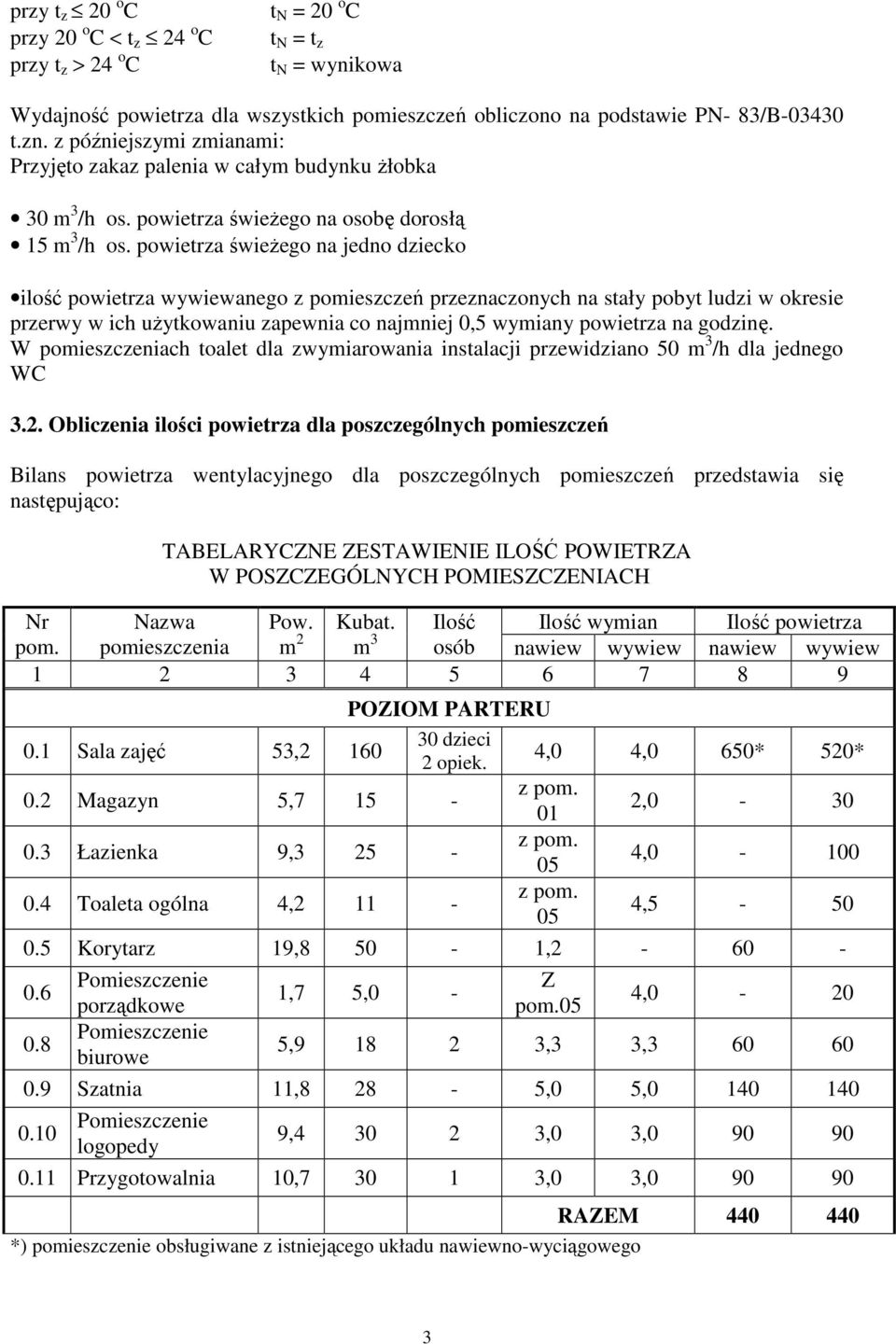

3 przy t z 20 o C przy 20 o C < t z 24 o C przy t z > 24 o C t N = 20 o C t N = t z t N = wynikowa Wydajność powietrza dla wszystkich pomieszczeń obliczono na podstawie PN- 83/B t.zn. z późniejszymi zmianami: Przyjęto zakaz palenia w całym budynku Ŝłobka 30 m 3 /h os. powietrza świeŝego na osobę dorosłą 15 m 3 /h os. powietrza świeŝego na jedno dziecko ilość powietrza wywiewanego z pomieszczeń przeznaczonych na stały pobyt ludzi w okresie przerwy w ich uŝytkowaniu zapewnia co najmniej 0,5 wymiany powietrza na godzinę. W pomieszczeniach toalet dla zwymiarowania instalacji przewidziano 50 m 3 /h dla jednego WC 3.2. Obliczenia ilości powietrza dla poszczególnych pomieszczeń Bilans powietrza wentylacyjnego dla poszczególnych pomieszczeń przedstawia się następująco: TABELARYCZNE ZESTAWIENIE ILOŚĆ POWIETRZA W POSZCZEGÓLNYCH POMIESZCZENIACH Nr Nazwa Pow. Kubat. Ilość Ilość wymian Ilość powietrza pom. pomieszczenia m 2 m 3 osób nawiew wywiew nawiew wywiew POZIOM PARTERU 0.1 Sala zajęć 53, dzieci 2 opiek. 4,0 4,0 650* 520* 0.2 Magazyn 5, z pom. 01 2, Łazienka 9, z pom. 05 4, Toaleta ogólna 4, z pom. 05 4, Korytarz 19,8 50-1, Pomieszczenie Z 1,7 5,0 - porządkowe pom.05 4, Pomieszczenie biurowe 5, ,3 3, Szatnia 11,8 28-5,0 5, Pomieszczenie , ,0 3, logopedy 0.11 Przygotowalnia 10, ,0 3, *) pomieszczenie obsługiwane z istniejącego układu nawiewno-wyciągowego RAZEM

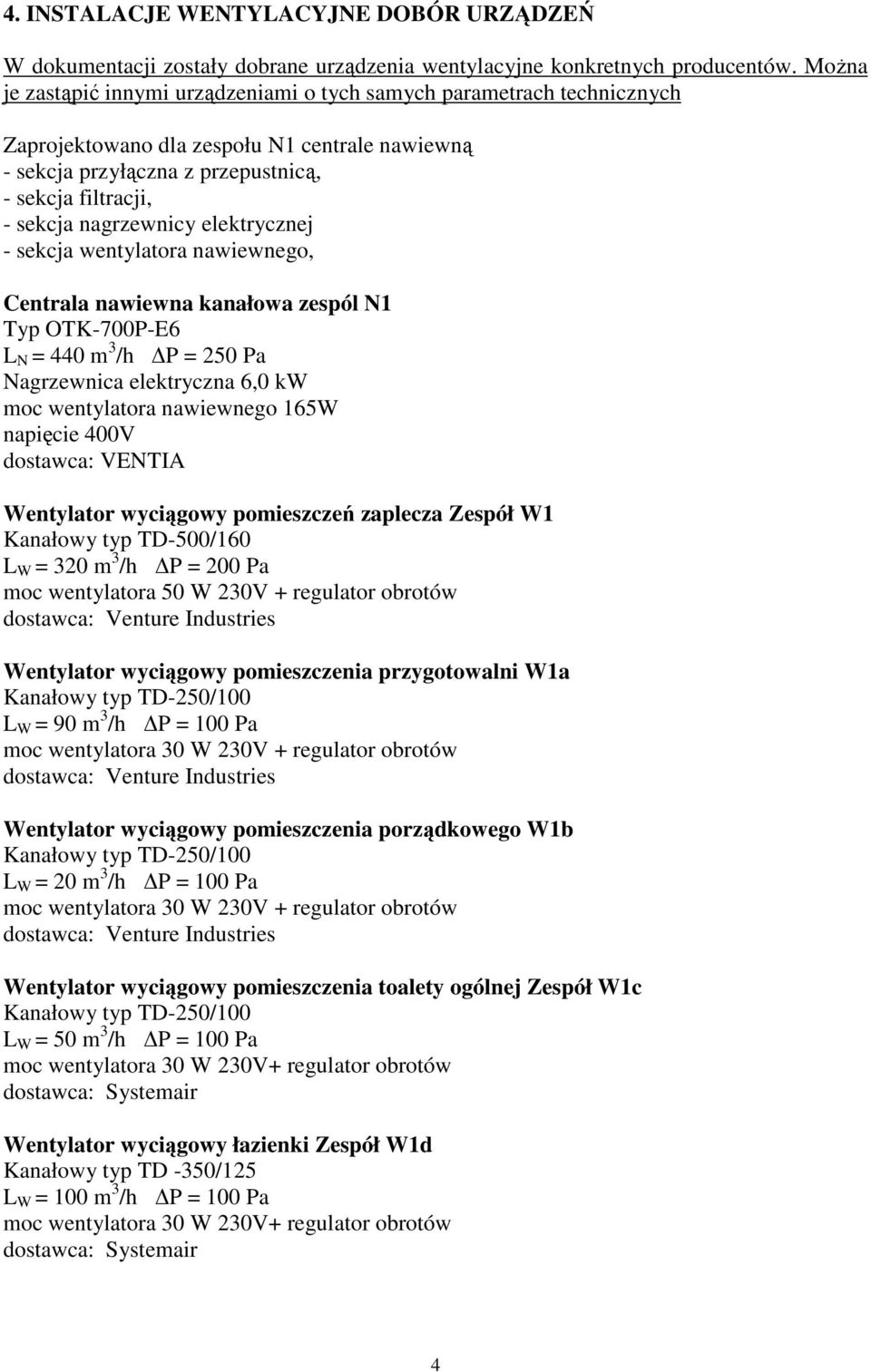

4 4. INSTALACJE WENTYLACYJNE DOBÓR URZĄDZEŃ W dokumentacji zostały dobrane urządzenia wentylacyjne konkretnych producentów. MoŜna je zastąpić innymi urządzeniami o tych samych parametrach technicznych Zaprojektowano dla zespołu N1 centrale nawiewną - sekcja przyłączna z przepustnicą, - sekcja filtracji, - sekcja nagrzewnicy elektrycznej - sekcja wentylatora nawiewnego, Centrala nawiewna kanałowa zespól N1 Typ OTK-700P-E6 L N = 440 m 3 /h P = 250 Pa Nagrzewnica elektryczna 6,0 kw moc wentylatora nawiewnego 165W napięcie 400V dostawca: VENTIA Wentylator wyciągowy pomieszczeń zaplecza Zespół W1 Kanałowy typ TD-500/160 L W = 320 m 3 /h P = 200 Pa moc wentylatora 50 W 230V + regulator obrotów dostawca: Venture Industries Wentylator wyciągowy pomieszczenia przygotowalni W1a Kanałowy typ TD-250/100 L W = 90 m 3 /h P = 100 Pa moc wentylatora 30 W 230V + regulator obrotów dostawca: Venture Industries Wentylator wyciągowy pomieszczenia porządkowego W1b Kanałowy typ TD-250/100 L W = 20 m 3 /h P = 100 Pa moc wentylatora 30 W 230V + regulator obrotów dostawca: Venture Industries Wentylator wyciągowy pomieszczenia toalety ogólnej Zespół W1c Kanałowy typ TD-250/100 L W = 50 m 3 /h P = 100 Pa moc wentylatora 30 W 230V+ regulator obrotów dostawca: Systemair Wentylator wyciągowy łazienki Zespół W1d Kanałowy typ TD -350/125 L W = 100 m 3 /h P = 100 Pa moc wentylatora 30 W 230V+ regulator obrotów dostawca: Systemair 4

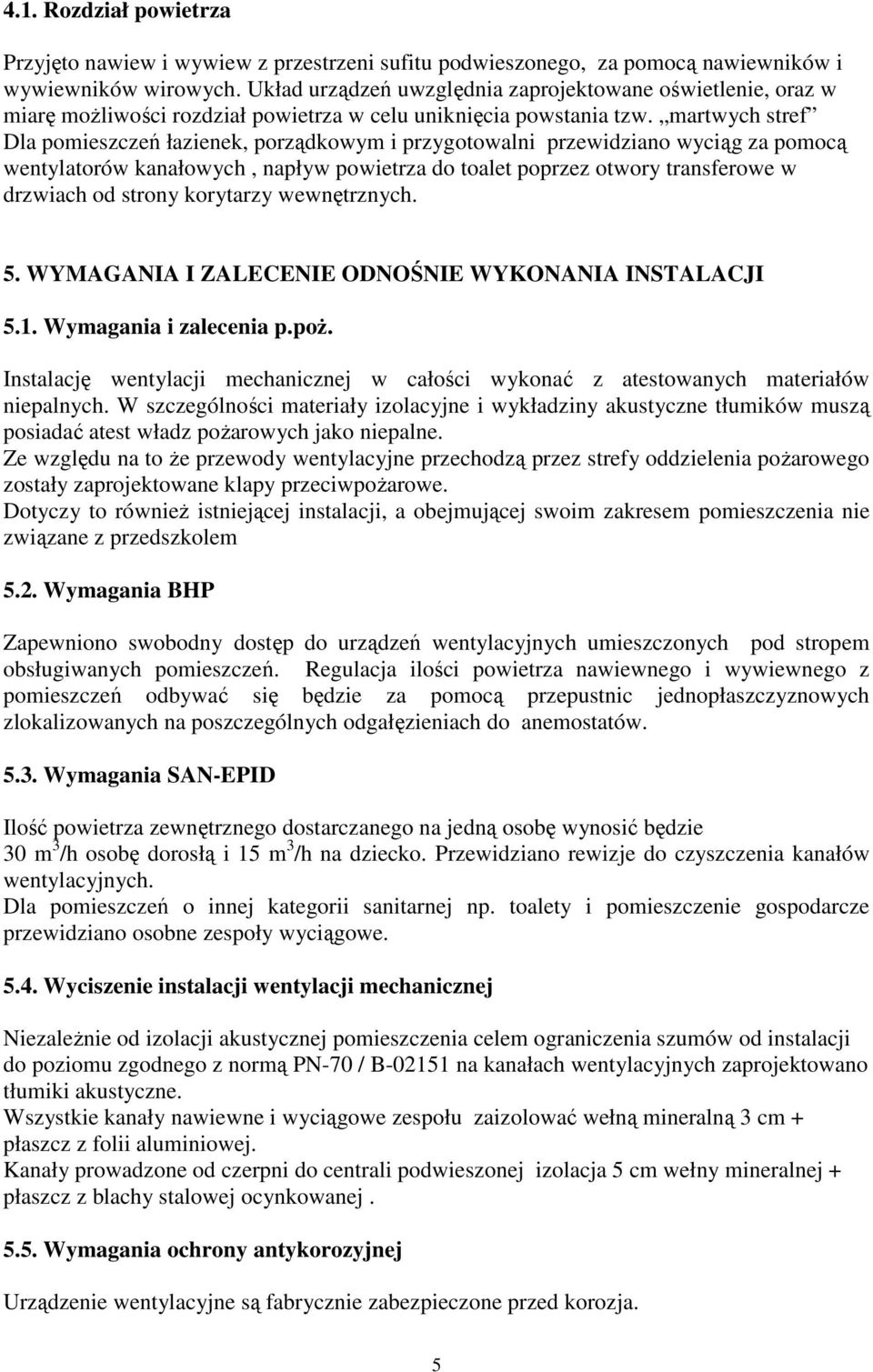

5 4.1. Rozdział powietrza Przyjęto nawiew i wywiew z przestrzeni sufitu podwieszonego, za pomocą nawiewników i wywiewników wirowych. Układ urządzeń uwzględnia zaprojektowane oświetlenie, oraz w miarę moŝliwości rozdział powietrza w celu uniknięcia powstania tzw. martwych stref Dla pomieszczeń łazienek, porządkowym i przygotowalni przewidziano wyciąg za pomocą wentylatorów kanałowych, napływ powietrza do toalet poprzez otwory transferowe w drzwiach od strony korytarzy wewnętrznych. 5. WYMAGANIA I ZALECENIE ODNOŚNIE WYKONANIA INSTALACJI 5.1. Wymagania i zalecenia p.poŝ. Instalację wentylacji mechanicznej w całości wykonać z atestowanych materiałów niepalnych. W szczególności materiały izolacyjne i wykładziny akustyczne tłumików muszą posiadać atest władz poŝarowych jako niepalne. Ze względu na to Ŝe przewody wentylacyjne przechodzą przez strefy oddzielenia poŝarowego zostały zaprojektowane klapy przeciwpoŝarowe. Dotyczy to równieŝ istniejącej instalacji, a obejmującej swoim zakresem pomieszczenia nie związane z przedszkolem 5.2. Wymagania BHP Zapewniono swobodny dostęp do urządzeń wentylacyjnych umieszczonych pod stropem obsługiwanych pomieszczeń. Regulacja ilości powietrza nawiewnego i wywiewnego z pomieszczeń odbywać się będzie za pomocą przepustnic jednopłaszczyznowych zlokalizowanych na poszczególnych odgałęzieniach do anemostatów Wymagania SAN-EPID Ilość powietrza zewnętrznego dostarczanego na jedną osobę wynosić będzie 30 m 3 /h osobę dorosłą i 15 m 3 /h na dziecko. Przewidziano rewizje do czyszczenia kanałów wentylacyjnych. Dla pomieszczeń o innej kategorii sanitarnej np. toalety i pomieszczenie gospodarcze przewidziano osobne zespoły wyciągowe Wyciszenie instalacji wentylacji mechanicznej NiezaleŜnie od izolacji akustycznej pomieszczenia celem ograniczenia szumów od instalacji do poziomu zgodnego z normą PN-70 / B na kanałach wentylacyjnych zaprojektowano tłumiki akustyczne. Wszystkie kanały nawiewne i wyciągowe zespołu zaizolować wełną mineralną 3 cm + płaszcz z folii aluminiowej. Kanały prowadzone od czerpni do centrali podwieszonej izolacja 5 cm wełny mineralnej + płaszcz z blachy stalowej ocynkowanej Wymagania ochrony antykorozyjnej Urządzenie wentylacyjne są fabrycznie zabezpieczone przed korozja. 5

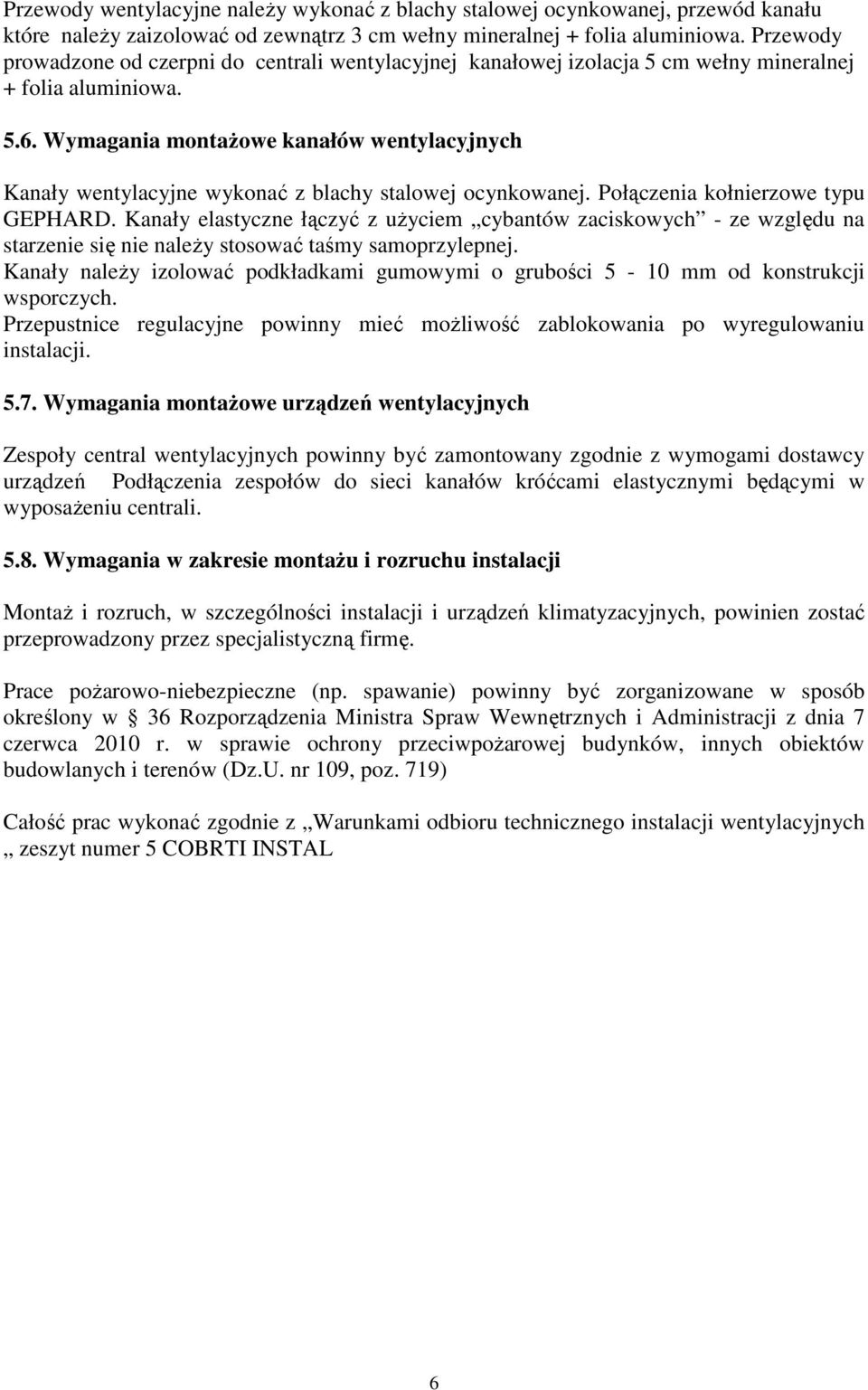

6 Przewody wentylacyjne naleŝy wykonać z blachy stalowej ocynkowanej, przewód kanału które naleŝy zaizolować od zewnątrz 3 cm wełny mineralnej + folia aluminiowa. Przewody prowadzone od czerpni do centrali wentylacyjnej kanałowej izolacja 5 cm wełny mineralnej + folia aluminiowa Wymagania montaŝowe kanałów wentylacyjnych Kanały wentylacyjne wykonać z blachy stalowej ocynkowanej. Połączenia kołnierzowe typu GEPHARD. Kanały elastyczne łączyć z uŝyciem cybantów zaciskowych - ze względu na starzenie się nie naleŝy stosować taśmy samoprzylepnej. Kanały naleŝy izolować podkładkami gumowymi o grubości 5-10 mm od konstrukcji wsporczych. Przepustnice regulacyjne powinny mieć moŝliwość zablokowania po wyregulowaniu instalacji Wymagania montaŝowe urządzeń wentylacyjnych Zespoły central wentylacyjnych powinny być zamontowany zgodnie z wymogami dostawcy urządzeń Podłączenia zespołów do sieci kanałów króćcami elastycznymi będącymi w wyposaŝeniu centrali Wymagania w zakresie montaŝu i rozruchu instalacji MontaŜ i rozruch, w szczególności instalacji i urządzeń klimatyzacyjnych, powinien zostać przeprowadzony przez specjalistyczną firmę. Prace poŝarowo-niebezpieczne (np. spawanie) powinny być zorganizowane w sposób określony w 36 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U. nr 109, poz. 719) Całość prac wykonać zgodnie z Warunkami odbioru technicznego instalacji wentylacyjnych zeszyt numer 5 COBRTI INSTAL 6

7 6. ZAŁOZENIA DLA BRANś 6.1. Architektura i konstrukcja a) przewidzieć podwieszenia dla central nawiewnej b) Mocowanie kanałów prowadzonych pomiędzy stropem właściwym a stropem podwieszonym co ok. 1,5 m; kanały z blachy stalowej ocynkowanej ok. 0,5-0,75 mm + izolacja ok. 1,2 kg/m 2 c) W toaletach przewidzieć w drzwiach otwory dla wolnego przepływu powietrza d) Konstrukcje wsporcze oraz podwieszenia wykonać w sposób zapewniający właściwą izolację akustyczną i przeciwdrganiową Instalacje elektryczne Wykonać zasilenie silników wentylatorów wyciągowych. Praca wentylatorów ciągła. Zapotrzebowanie mocy wentylatorów zgodnie z punktem 5. Symbol Obsługiwane pomieszczenie Typ wentylatora moc elektryczna Uwagi Lokalizacja. N1 Pomieszczenia przedszkola 165W 6,0 kw Praca ciągła z osłabieniem w nocy Pod stropem przedsionka W1 Pomieszczenia zaplecza TD-500/ W Praca ciągła Pod stropem łazienki W1a Przygotowalnia TD-250/ W Praca ciągła Obsługiwane pomieszczenie W1b Pomieszczenie porządkowe TD-250/ W Praca ciągła Obsługiwane pomieszczenie W1c Toaleta ogólna TD-250/ W Praca ciągła Obsługiwane pomieszczenie W1d Łazienka TD-350/ W Praca ciągła Obsługiwane pomieszczenie 7. SPECYFIKACJA INSTALACJI WENTYLACJI MECHANICZNEJ Uwagi: a) wszystkie kolana 90 o chyba, Ŝe jest oznaczone inaczej, b) wszystkie trójniki 90 o, c) kanały i kształtki naleŝy wykonać z blachy stalowej ocynkowanej o grubości 0,6mm. d) wszystkie przewody nawiewno-wyciągowe zaizolować 3 cm wełny mineralnej + płaszcz z folii aluminiowej. e) wszystkie przewody nawiewno-wyciągowe prowadzone od czerpni do centrala wentylacyjnych zaizolować 5 cm wełny mineralnej + folia aluminiowa f) klapy ppoŝ. topikowe z wyzwalaczem termicznym montowane w przegrodach oddzielenia poŝarowego, w przypadku braku takiej moŝliwości odcinek od klapy do przegrody zaizolować izolacją ppoŝ. o klasie odporności klapy ppoŝ. 7

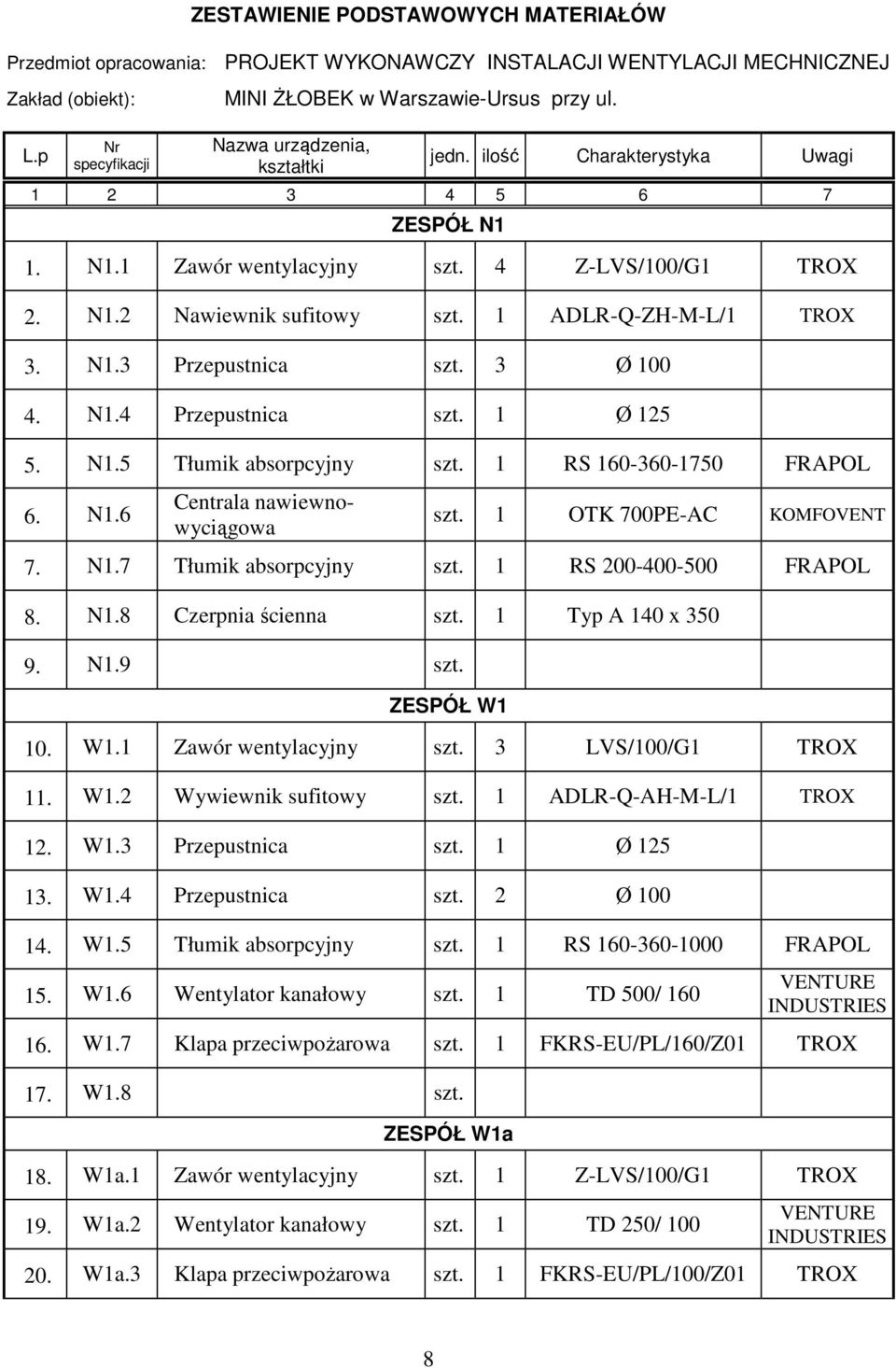

8 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Przedmiot opracowania: PROJEKT WYKONAWCZY INSTALACJI WENTYLACJI MECHNICZNEJ Zakład (obiekt): L.p Nr specyfikacji MINI ŻŁOBEK w Warszawie-Ursus przy ul. Nazwa urządzenia, kształtki jedn. ilość Charakterystyka Uwagi ZESPÓŁ N1 1. N1.1 Zawór wentylacyjny szt. 4 Z-LVS/100/G1 TROX 2. N1.2 Nawiewnik sufitowy szt. 1 ADLR-Q-ZH-M-L/1 TROX 3. N1.3 Przepustnica szt. 3 Ø N1.4 Przepustnica szt. 1 Ø N1.5 Tłumik absorpcyjny szt. 1 RS FRAPOL 6. N1.6 Centrala nawiewnowyciągowa szt. 1 OTK 700PE-AC KOMFOVENT 7. N1.7 Tłumik absorpcyjny szt. 1 RS FRAPOL 8. N1.8 Czerpnia ścienna szt. 1 Typ A 140 x N1.9 szt. ZESPÓŁ W1 10. W1.1 Zawór wentylacyjny szt. 3 LVS/100/G1 TROX 11. W1.2 Wywiewnik sufitowy szt. 1 ADLR-Q-AH-M-L/1 TROX 12. W1.3 Przepustnica szt. 1 Ø W1.4 Przepustnica szt. 2 Ø W1.5 Tłumik absorpcyjny szt. 1 RS FRAPOL 15. W1.6 Wentylator kanałowy szt. 1 TD 500/ 160 VENTURE INDUSTRIES 16. W1.7 Klapa przeciwpoŝarowa szt. 1 FKRS-EU/PL/160/Z01 TROX 17. W1.8 szt. ZESPÓŁ W1a 18. W1a.1 Zawór wentylacyjny szt. 1 Z-LVS/100/G1 TROX 19. W1a.2 Wentylator kanałowy szt. 1 TD 250/ 100 VENTURE INDUSTRIES 20. W1a.3 Klapa przeciwpoŝarowa szt. 1 FKRS-EU/PL/100/Z01 TROX 8

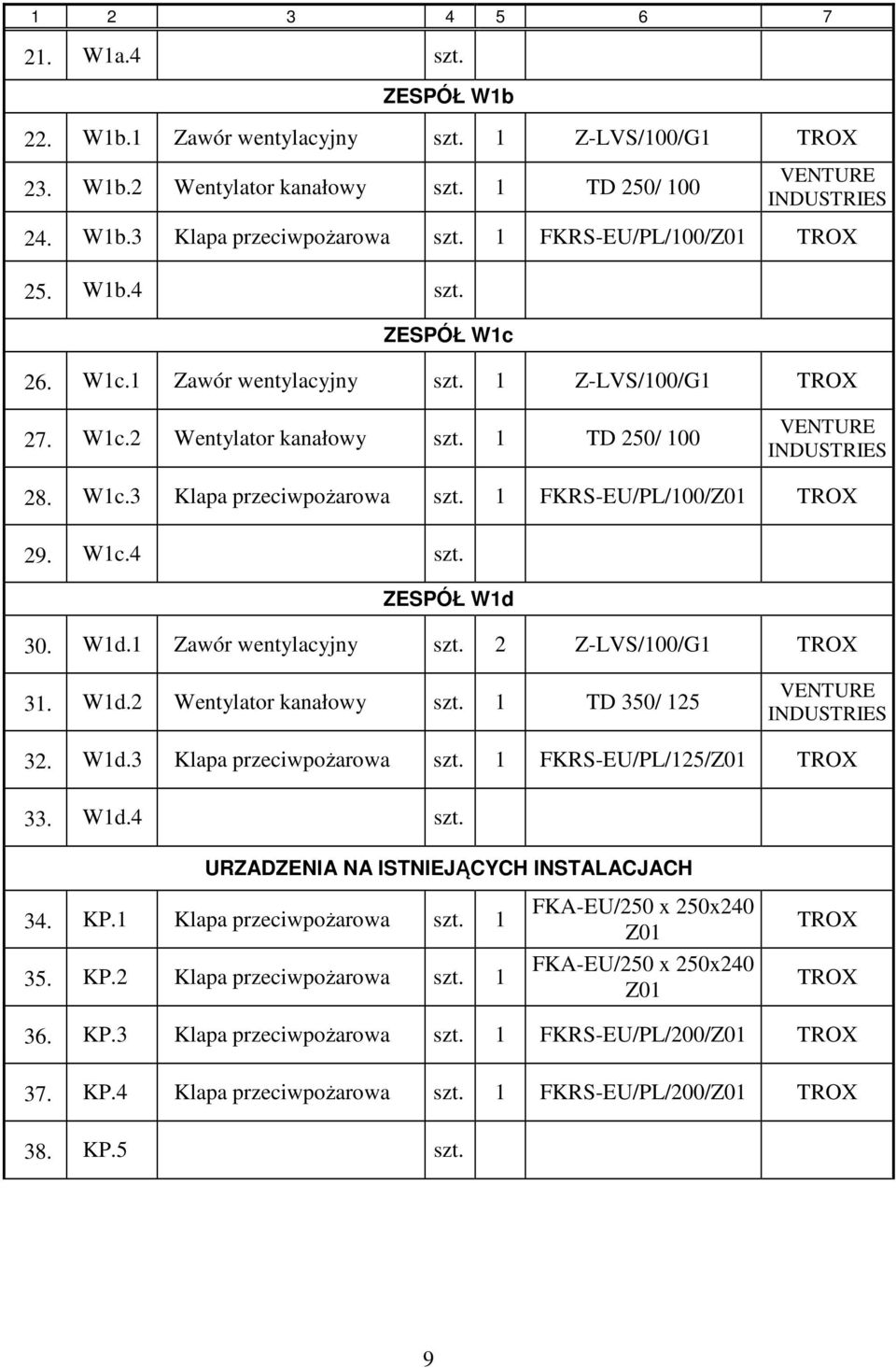

9 W1a.4 szt. ZESPÓŁ W1b 22. W1b.1 Zawór wentylacyjny szt. 1 Z-LVS/100/G1 TROX 23. W1b.2 Wentylator kanałowy szt. 1 TD 250/ 100 VENTURE INDUSTRIES 24. W1b.3 Klapa przeciwpoŝarowa szt. 1 FKRS-EU/PL/100/Z01 TROX 25. W1b.4 szt. ZESPÓŁ W1c 26. W1c.1 Zawór wentylacyjny szt. 1 Z-LVS/100/G1 TROX 27. W1c.2 Wentylator kanałowy szt. 1 TD 250/ 100 VENTURE INDUSTRIES 28. W1c.3 Klapa przeciwpoŝarowa szt. 1 FKRS-EU/PL/100/Z01 TROX 29. W1c.4 szt. ZESPÓŁ W1d 30. W1d.1 Zawór wentylacyjny szt. 2 Z-LVS/100/G1 TROX 31. W1d.2 Wentylator kanałowy szt. 1 TD 350/ 125 VENTURE INDUSTRIES 32. W1d.3 Klapa przeciwpoŝarowa szt. 1 FKRS-EU/PL/125/Z01 TROX 33. W1d.4 szt. URZADZENIA NA ISTNIEJĄCYCH INSTALACJACH 34. KP.1 Klapa przeciwpoŝarowa szt KP.2 Klapa przeciwpoŝarowa szt. 1 FKA-EU/250 x 250x240 Z01 FKA-EU/250 x 250x240 Z01 TROX TROX 36. KP.3 Klapa przeciwpoŝarowa szt. 1 FKRS-EU/PL/200/Z01 TROX 37. KP.4 Klapa przeciwpoŝarowa szt. 1 FKRS-EU/PL/200/Z01 TROX 38. KP.5 szt. 9

10
